Устройство двигателя ваз 21083 карбюратор

Тюнинг

Для автолюбителей, владеющих «восьмеркой» (карбюратор, инжектор), важно знать, на что способен тюнинговый силовой агрегат при должном оснащении. Оптимальным и простым способом форсировки мотора является замена распредвала на ОКБ Динамика

На выходе получится около 80 л.с.

Если к этому доработать впускной коллектор и ГБЦ, а также фрезеровку ГБЦ и клапаны, можно получить 85-90 л.с. Увеличение мощности в дальнейшем возможно при повышении объема мотора до 1,6 л. Это выполняется путем монтажа коленвала с ходом 74,8 мм. При этом можно получить все 95 л.с.

Также для повышения мощности агрегата можно установить компрессор. Лучше перейти на инжекторный впрыск. Однако и с карбюратором можно ставить компрессор. Повышать характеристики мощности без турбины можно и до 150 л.с., однако ресурс двигателя существенно сократится.

Кроме того, в городе машина будет вести себя слишком «агрессивно».Оптимальный вариант — установить 16-клапанный ГБЦ. Если использовать типичный городской набор (ресивер с выхлопом на 51 мм трубе, дроссельная заслонка 54 или 56 мм), можно запросто получить 105-110 л.с., при этом не теряя ресурса.

Некоторые автовладельцы ставят карбюратор от ВАЗ 21083 на УАЗ, чтобы снизить расход топлива. Однако такой вариант лучше не применять — расход практически не падает, а тяга уменьшается.

Растачивание блоков цилиндра

Если целый ряд предыдущих операций можно было выполнить собственноручно, то для расточки блоков цилиндров необходимо нанять мастера, что имеет навыки работы на особом оборудовании. Владельцы машины вынимают блок цилиндров и отдают мастерам на расточку, а после реставрации ставят блоки цилиндров на прежнее место.

Головка цилиндра имеет достаточный запас прочности и солидный ресурс чтобы эксплуатировать его достаточно долгое время, и редко ломаясь раньше положенного срока. Цилиндры ремонтируются в основном планово, но иногда попадают под действие незамедлительного ремонта. Например, когда нужно заварить отверстие в блоке , что образовано обрывом шатунного механизма.

Иногда хозяин машины хочет расточить блоки цилиндров, не для текущего ремонта, а для того, чтобы увеличить мощность двигателя. Под воздействием такого процесса, что называется форсированием, камера сгорания увеличивается в рабочем объеме, что приводит к существенному увеличению мощности. Перед производством такой операции, тщательно просчитываются все риски, потому, что форсирование может настолько сильно расточить и блок и головку, что стенки головки могут деформироваться и прийти в негодность.

При расточке блоков цилиндра предусматривается расширение посадочных гнезд — гильзы применяются уже увеличенные в размерах. Чтобы точно знать их параметры, следует посоветоваться со специалистом, что будет проводить эту операцию. Определение новых размеров проводятся с применением нутромера.

Операция по расточке производится на специальном станке с небольшой скоростью, проявляя определенные навыки в этой сфере. При произведении расточки необходимо одновременно придерживаться размеров будущего цилиндра, не нарушать его формы и придерживаться принципам качественной обработки

Очень важно и придерживаться строгих позиций — цилиндры должны размещаться строго параллельно и перпендикулярно ложу распределительного вала. И немаловажно, чтобы во время расточки остался припуск с целью, чтобы ось не сместилась во время хонингования — заключительной операции при расточке по исправлению вероятных дефектов при предыдущей операции

На этом капитальный ремонт двигателя ВАЗ 2109 заканчивается и необходимо собрать и установить силовую установку в прежнее положение. После заключительных этапов сборки и заполнения тосолом, техническим маслом и водой для дальнейшей эксплуатации, непременно проводится манипуляция по регулированию клапанов. эта операция будет заключительной в составе ремонта капитальным способом силовой установки.

Ремонт двигателя капитальным способом проводится после определенного пробега машины. Двигатель может быть заменен полностью, или меняются его отдельные части — чтобы определить какие детали уже износились и подлежат ремонту проводится тщательная диагностика. То, что двигатель нуждается в ремонте капитальным способом узнается по большому расходу масла, проверки компрессии и сравнении с контрольными в цилиндре. При характерных звуках двигателя и падения мощности движения силовой установки.

Когда хозяин хорошо ухаживал за своей машиной, и регулярно проводил техническое обслуживание, менял масло и воздушные фильтры, то сроки ремонта капитальным способом наступают позднее. В случае, если владелец машины пренебрегал нуждами своего транспорта, то необходимость в капитальном ремонте приближалась быстрее.

При проведении ремонта силовой установки капитальным способом снимается двигатель с помощью подъемных механизмов, устанавливается на поддон и перебирается. При сильной выработки силовой установки двигатель меняется целиком. В случает его хорошего состояния меняются только отдельные детали. Двигатель разбирается и его части помечаются для того, чтобы их установить строго на свои места. Те детали, что еще не выработали свой капитальный ресурс, снимаются, чистятся, смазываются техническим маслом и ожидают своей очереди на установку. Последовательность сборки двигателя после ремонта капитальным способом строго определена и ее необходимо придерживаться.

Головка цилиндра снимается владельцем автомобиля, но растачивается он специалистами на особом оборудовании. Расточенные цилиндры владелец машины устанавливает самостоятельно. Правильно произведенный ремонт капитальным способом обеспечивает автомобилю длительный пробег и качественную дальнейшую эксплуатацию. Если ремонт капитальным способом был произведен правильно, все части двигателя автомобиля были передраны, и изношенные заменены на новые, то такой ремонт устранит все неполадки и вернет машине легкость движения.

https://youtube.com/watch?v=JGLX-tL4mWg

Особенности двигателя ВАЗ 2111-80

В конце 80-х годов прошлого века автомобили из семейства «Лада Самара» поставлялись на экспорт в государства Восточной Европы. В частности, они отправлялись в Чехословакию, Польшу, Румынию, Болгарию, Финляндию и ГДР. В период распада социалистического блока в 1989-1991 годах продажа отечественных автомобилей на внешние рынки прекратилась. Место советских машин в Восточной Европе заняли подержанные немецкие и итальянские авто. В начале 90-х годов АВТОВАЗ попытался отвоевать потерянную нишу, для чего в 1994 году выпустил экспортные модификации автомобилей ВАЗ 2108-99. На эти машины был установлен новый инжекторный двигатель ВАЗ 2111-80. Но попытка вернуть утраченные позиции провалилась. Большинство экспортных машин поступило на внутренний рынок. Зато новый инжекторный силовой агрегат стал основным мотором семейства «Лада 110».

Устройство двигателя

Устройство двигателя ВАЗ 2111-80 отличается от конструкции мотора ВАЗ 21083 только наличием дополнительных отверстий в блоке цилиндров для крепления кронштейнов датчика детонации, модуля зажигания и генератора.

Технические характеристики мотора ВАЗ 2111-80:

  • тип — 4-тактный, бензиновый, атмосферный;
  • блок цилиндров — рядный, 4-цилиндровый;
  • количество клапанов — 8;
  • диаметр цилиндра — 82 миллиметра;
  • ход поршня — 71 мм;
  • рабочий объем двигателя — 1490 кубических сантиметров;
  • степень сжатия — 9,8;
  • топливная система — распределенный впрыск;
  • наибольший крутящий момент — 115,7 Ньютон-метров;
  • частота вращения коленвала при наибольшем крутящем моменте — 3000 оборотов в минуту;
  • мощность двигателя — 77 лошадиных сил, или 56,4 киловатт.

Устройство кривошипно-шатунного механизма двигателя

Устройство блока цилиндров двигателя ВАЗ-2111 идентичен блоку 21083. Отлит он из чугуна, диаметр цилиндров составляет 82 мм, в случае замены поршневой группы его можно увеличить на:

  • 0,4 при первом ремонте;
  • 0,8 при втором.

Коленвал

Коленчатый вал размещается внизу блока и вращается на пяти коренных подшипниках, имеющих съемные крышки, крепление которых к блоку осуществляется болтами. Крышки невзаимозаменяемы и маркируются рисками на внешней стороне. Средняя опора коренного подшипника имеет гнезда, в которые устанавливаются опорные полукольца, исключающие осевое смещение коленвала. Переднее полукольцо изготавливается из сплава стали и алюминия, заднее – из металлокерамики. При появлении люфта коленчатого вала полукольца подлежат замене.

Вкладыши подшипников – опорных и шатунных – тонкостенные, выполнены из сталеалюминиевого сплава. На внутренней стороне всех верхних коренных вкладышей, за исключением вкладыша третьей опоры, имеются канавки.

Устройство кривошипа (коленвала двигателя) следующее: он чугунный, имеет четыре шатунных и пять коренных шеек. Заодно с валом отлиты восемь противовесов. Внутри вала просверлены каналы, закрытые заглушками и имеющие двойное назначение:

  1. по ним подается масло у шатунным шейкам от коренных;
  2. они очищают масло, поскольку центробежной силой к заглушкам отбрасываются все механические примеси, не задержанные фильтром.

Статья в тему: Устройство двигателя двухтактного

Последнее обстоятельство необходимо учитывать при капремонте двигателя, и при снятии коленвала, а особенно при балансировке нужно прочищать каналы от накопившихся отложений. Заглушки после прочистки заменяются на новые.

К передней части коленвала крепится шкив привода распредвала, а к нему – приводной шкив генератора, который работает еще и как демпфирующее устройство, благодаря упругому элементу между внешней и внутренней частями шкива. К заднему концу при помощи шести болтов крепится чугунный маховик. У него имеется зубчатый венец, предназначенный для запуска мотора при помощи стартера. Помимо этого, на его поверхности есть конусная лунка-метка, предназначенная для определения ВМТ после того, как двигатель собран.

Поршневая группа

Шатуны изготавливаются из стали, имеют двухтавровое сечение. Крышки обрабатываются вместе с шатунами, и потому не являются взаимозаменяемыми. На них и на шатунах штампуется номер цилиндра.

Поршневые пальцы представляют собой стальные трубки. Они свободно плавают в бобышках поршней, в которых фиксируются при помощи стопорных колец.

Устройство поршней: поршни выполнены из алюминиевого сплава, имеют три канавки в верхней части под поршневые кольца. Комплект колец для каждого поршня состоит из двух компрессионных и одного маслосъемного. Компрессионные кольца не позволяют газам попасть в картер двигателя, а маслосъемное удаляет масло со стенок цилиндра и отводит его к бобышкам для смазывания поршневого пальца.

Немного ниже располагаются отверстия для поршневого пальца (бобышки). В днище поршня имеется выточка, предназначенная для предотвращения загиба клапанов в случае обрыва приводного ремня ГРМ. У ВАЗ-2109 с объемом двигателя 1,3 литра оно плоское, поэтому обрыв ремня неизбежно приводил к выходу из строя всей поршневой группы и механизма газораспределения, и как следствие, к дорогостоящему ремонту.

Машина восьмерка

В разделе Выбор автомобиля, мотоцикла на вопрос Чем отличается восьмерка от девятки? заданный автором Ёергей Толмачев лучший ответ это Автомобиль ВАЗ-2109 отличается oт автомобиля ВАЗ-2108 пятидверным кузовом и небольшими изменениями в системе питания двигателя. Двигатель оснащен заборником холодного воздуха, берущим воздух непосредственно под облицовкой радиатора. Он изтовлен из полипропилена и закреплен над радиатором системы охлаждения двигателя. Заборник соединен с терморегулятором воздушного фильтра полипрппилснцвым воздуховодом каркас кузова другой формы, с двумя проемами для передних и задних допрей. Передние боковые двери и их механизмы имеют такое же устройство, как и двери автомобиля ВАЗ-2108 Отличие только в размерах Задние боковые двери подобны по конструкции передним, но незначительно отличаются устройством замков дверей. Замки не запираются снаружи ключом и оснащены дополнительной блокировкой против открывания замка изнутри. Рычажок этой блокировки находится на торце двери под наружным замком. Если перед закрытием двери перевести рычажок вниз, то дверь изнутри открыть будет невозможно. Она откроется только наружной ручкой двери. Особенности устройства автомобиля ВАЗ-21081. На этом автомобиле устанавливается двигатель модели ВАЗ -21081 с уменьшенным рабочим объемом (1,1 л) и только четырехступенчатая коробка передач. Кузов и все остальные узлы и механизмы такие же, как на автомобиле ВАЗ-2108. Двигатель (по сравнению с моделью 2108) имеет другие блок цилиндров, головку цилиндров, коленчатый и распределительный валы. В связи с уменьшенным рабочим объемом двигателя устанавливается карбюратор с иными тарировочными данными, а также несколько измененная система выпуска отработавших газов. Особенности устройства автомобилей ВАЗ- 21083 и ВАЗ-21093. Эти автомобили отличаются от автомобилей ВАЗ-2108 и ВАЗ-2109 установкой более мощного двигателя 21083 с рабочим объемом 1,5 л. Кроме того, на них применяется только пятиступенчатая коробка передач. На части автомобилей може1 быть установлена цифровая система зажигания. Двигатель 21083 имеет блок цилиндров с увеличенным диаметром цилиндров (82 мм) . Также увеличен диаметр поршней и диаметры впускных клапанов и каналов в головке цилиндров. Карбюратор устанавливается с другими тарировочными данными. Особенности устройства автомобилей ВАЗ -21099. Автомобиль ВАЗ-21099 отличаются от всех вышеописанных автомобилей четырехдверным кузовом типа «седан». Кузов у него трехобъемный, т. е. разделен перегородками на три объема: моторный отсек, салон и багажное отделение объемом 0.43 м*. По устройству и компоновке автомобиль ВАЗ-21099 полностью аналогичен автомобилю ВАЗ-21093 (кроме задней части кузова) . На нем тоже устанавливается двигатель 21083 с рабочим объемом 1,5 л и пятиступенчатая коробка передач. Возможна установка панели приборов.

Установка холостого хода

После правильного выставления уровня бензина рекомендуется прогреть мотор до рабочей температуры. Затем двигатель глушат и проводят установку холостого хода. Правильно отрегулированный двигатель должен успешно проявлять свои оптимальные функциональные характеристики.

  1. Отвёрткой плоской формы нужно нащупать винт качества смеси, расположенный в подошве карбюратора.
  2. Винт заворачивается до упора по часовой стрелке. Применять силу нельзя. В противном случае резьба окажется сорванной.
  3. От достигнутого положения нужно сделать 5–6 оборотов назад.
  4. Мотор нужно завести, после чего устраняется подсос. Винтом устанавливают минимальные обороты с учётом того, что мотор должен стабильно работать. В штуцере должно быть выставлено минимальное разрежение. Оптимальные показатели оборотов — 500–1200. Если показатель вписывается в указанные границы, карбюратор исправлен и настроен, благодаря чему готов к полноценной работе.
  5. Теперь нужно заворачивать винт. Основной показатель достигнутого результата — начало неустойчивой работы мотора. Для стабильного функционирования двигателя придётся сделать 1–1,5 оборота назад. Желательно выполнять подобные действия медленно. Если же торопиться, хороших результатов не удастся достичь.
  6. Винтом нужно выставить обороты на показателе около 850–900. Чаще всего эти характеристики на ВАЗ успешно воспринимаются, позволяя рассчитывать на достойную езду на автомобиле. Если же отмечаются какие-либо отклонения, нужно немного отвернуть винт и гарантировать коррекцию стандартных показателей.
  7. Пункты 5 и 6 повторяются до тех пор, пока не удастся найти оптимальное соотношение для стойкой работы мотора и минимального разрежения в автомобильной трубке.

Чем отличается инжектор от карбюратора

В карбюраторе в ходе рабочего цикла формируется насыщенная воздушно-топливная смесь, которая необходима двигателю для работы. В двигатель при этом поступает равное количество смеси, вне зависимости от того, на скольких оборотах в конкретный момент работает «сердце» автомобиля. В связи с этим системой потребляется большое количество топлива и, следовательно, окружающая среда излишне загрязняется выхлопными газами.

При использовании инжекторных систем в двигатель подаётся обеднённая воздушно-топливная смесь в дозировке, рассчитанной центральным блоком управления. Точная дозировка позволяет существенно сократить расход, обеспечить экономию средств и снизить объём вредных выбросов в атмосферу.

Использование инжектора позволяет в современных проектах добиться увеличения мощностей двигателя до 10% и модернизировать динамические свойства машины. Инжектор не подвержен воздействию перепадов температур, он не замерзает в холодный осенне-зимний период и не перегревается в летнюю жару. Однако инжектор более «придирчив» к качеству горючего, чем карбюратор.

При этом стоит о карбюратор низкокачественным топливом также не рекомендуется, чтобы избежать серьёзных проблем с ходовой частью. Он может быть неприхотлив в обслуживании, по сравнению с инжектором, но только при условии, что водитель заправляет авто исключительно качественным горючим. В суровых российских реалиях такие системы подвержены частым поломкам в результате использования бензина низкого качества. К плюсам в такой ситуации стоит отнести возможность самостоятельно провести ремонт и доступную стоимость запчастей для агрегата.

Инжектор, напротив, ломается реже и в целом более надёжен, но его ремонт представляет собой сложную процедуру. Провести диагностику без специального сервисного оборудования не представляется возможным, а замена узлов может потребовать серьёзных капиталовложений.

Источник

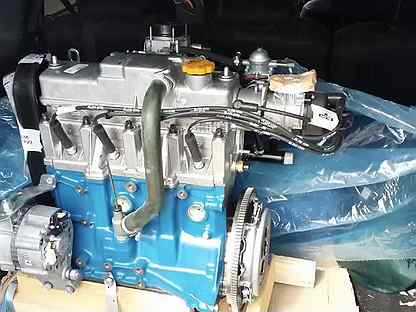

Двигатель ВАЗ 21083-1000260-53. Характеристика двигателя ВАЗ 21083.

Двигатель четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

— 25° С — +25ºС 10W30
Применяемые масляные фильтра 2105-1012005, 2108-1012005, 2108-1012005-07 2105-1012005, 2108-1012005, 2108-1012005-07
Система зажигания Бесконтактная (сэлектронным коммутатором) или микропроцессорная Объединена с системой впрыска
Угол опережения зажигания 3 — 5 град. от ВМТ Устанавливается блоком управления ЭСУД
Свечи зажигания А17ДВ-10, А17ДВР А17ДВРМ
Зазор между электродами свечей зажигания 0.7 — 0,8 мм 1,0 — 1,13 мм
Температура охлаждающей жидкости 95ºС — прогретый двигатель, но не более 102ºС 95ºС — прогретый двигатель, но не более 102ºС
Количество цилиндров: 4
Рабочий объем цилиндров, л: 1,5
Степень сжатия / бензин: 9,9 / Аи 93
Номинальная мощность двигателя при частоте вращения коленчатого вала 5600 об/мин,: 49.8 кВт.-(69 л.с.)
диаметр цилиндра, мм: 82
Ход поршня, мм: 71
Число клапанов: 8
Минимальная частота вращения коленчатого вала , об/мин: 750-800
Максимальный крутящий момент при 3500 об/мин., Н*м: 106,4
Порядок работы цилиндров: 1-3-4-2
Октановое число бензина: 92-95
Система подачи топлива: карбюратор
Система зажигания: Бесконтактная
Свечи зажигания: А17ДВРМ, FE65CPR
Вес, кг:
Особенности двигателя. Технические данные

Предназначен для установки на модели ВАЗ: 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115 и их модификации.

Двигатель ВАЗ 21083, как и его предшественник, двигатель ВАЗ 2108 был специально разработан для поперечного размещения в моторном отсеке автомобиля.

Блок цилиндров 21083 выполнен с межосевым размером цилиндров 89мм. Габаритные размеры блока 21083 соответствуют размерам блока 2108.(смотреть «Блок цилиндров») Высота от оси коленчатого вала до верхней поверхности блока — 194,8мм. Отличаются они диаметром цилиндров. На блоке 21083 увеличен диаметр цилиндров до 82.00мм. Класс цилиндра обозначается латинскими буквами и маркируется на нижней поверхности блока в соответствии с размерами диаметра цилиндра. В конструкции блока не предусмотрена возможность использования валика привода вспомогательных агрегатов.

На двигателе установлен коленчатый вал модели 2108-1005016. Радиус кривошипа вала – 35.5мм. (ход поршня – 71мм.). Диаметр образующей окружности противовесов – 131мм., ширина щечки противовеса – 102мм., диаметр шатунной шейки – 47,83мм. Маркировка на вале отсутствует.

Используется новая поршневая. Поршень — 21083-1004015. Применена новая конструкция поршней, разработанная с помощью немецких фирм “Porsche” и “Kolbenschmidt”. В отличие от поршней для 2106 и 2103 , они не покрываются слоем олова. На «немецких » поршнях на боковых поверхностях поршня используется специальный микропрофиль. Этот микропрофиль позволяет удерживать смазку при любых режимах работы двигателя. Ремонтные размеры поршней- 82,4мм; 82,8мм.

Поршневой палец используется мод. 21213. При установке он запрессовывается в верхнюю головку шатуна, но обеспечивает свободное вращение в бобышках поршня. Поршневой палец имеет длину — 67мм., диаметр — 22мм.

На новые поршня устанавливаются новые кольца на диаметр 82 мм. Высота колец осталась прежней: первое компрессионное — 1,5мм; второе компрессионное – 2мм; маслосъемное -3,95мм. Маслосъемное кольцо – хромированное. Обозначение комплекта для нормального размера — 21083-1000100-10. Возможна установка стальных поршневых колец 21083-1004029.

Шатун — 2108-1004045. Длина шатуна 121мм. Шатуны 2108(2110) тяжелее шатунов 2101(21213). Верхняя головка шатуна выполнена более массивной. Приливы на верхней головке выполнены с двух сторон.

Маховик 2108-1005115. Диаметр поверхности под сцепление 196 мм. Ширина венца маховика 20,9 мм.

Двигатель получил новую головку цилиндров 21083. Изменены диаметры впускных клапанов (с 35мм. до 37мм.). Оптимизация процесса сгорания топлива позволила повысить степень сжатия до 9.9.

Распредвал — 2108-1006015. Его следует отличать от распредвала 21081. На вале 21081-1006015 между третьим и четвертым кулачками имеется необработанный цилиндрический поясок. В задней части распределительного вала находится эксцентрик, обеспечивающий привод топливного насоса.

Конструкция системы охлаждения ЛАДА Калина

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина

Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина

Система охлаждения состоит из двух так называемых кругов циркуляции:

  • Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
  • Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина

Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с

перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.
