Дворники УАЗ 469, 31512, 31514

Чертежи кронштейнов для установки нижних дворников УАЗ 31512

Почти сразу после покупки машины поставил себе нижние дворники. 3 режима работы: — управляемая пауза (от 3 до 20 секунд) — 1 скорость — 2 скорость Крепил электродвигатель без сверления лишних отверстий в кузове. Многие УАЗоводы со временем заморачиваются переносом дворников сверху вниз и сталкиваются с извечным вопросом: как поставить? Выкладываю на суд общественности чертежи и фотографии шаблонов кронштейнов, при помощи которых можно установить двигатель дворников БЕЗ СВЕРЛОВКИ КУЗОВА. Все становится на заводские отверстия под приборной панелью за штурманской ручкой.

Собственно, сама разметка на панели перед лобовым стеклом.

Себе размечал по этой схеме. Ставил нижние дворники на другие УАЗы по этой же схеме. Но оказывается УАЗ УАЗу великая рознь! Величина 335 мм (от левого поводка до болта крепления рамки лобового) оказалась плавающей на всех машинах! Начинаем размечать С ПРАВОГО ПОВОДКА, т.е. с величины 500 мм от правого нижнего болта крепления рамки лобового стекла.

Поводок щеткодержателя должен быть под углом 90 град. к плоскости лобового стекла. В противном случае, установив неправильно один из поводков, мы будем иметь неочищенную область на лобовом стекле со стороны, противоположной наклону поводка.

Чертеж кронштейнов крепления электродвигателя дворников

Очень внимательно отнеситесь к разметке и сверловке отверстий, указанных в чертежах. Они могут незначительно отличаться в большую или меньшую сторону — это ведь УАЗ.

Собственно, фото шаблонов кронштейнов:

Кронштейн, который крепится на два штатных отверстия правой капотной петли.

Кронштейн, который крепится на два штатных отверстия правого патрубка обдува ветрового стекла.

На некоторые УАЗы я ставил волго-уазовский электродвигатель дворников, на другие — с ВАЗ-2108/09 (в частности для УАЗ-469БГ с дополнительной печкой). Для жигулевского электродвигателя делается только кронштейн-переходник под вышеуказанные кронштейны.

Для поводков дворников тоже нужны кронштейны. Здесь народное творчество шагнуло далеко вперед, придумав великое множество вариантов: 1. Через втулку рессоры обрезанной наискось 2. Огрызок профильной трубы, с вырезанной одной полкой по узкой стороне и просверленным отверстием. 3. Из фанеры, скрученной саморезами или склеенной.

Эти варианты просты в изготовлении, но имеют существенный недостаток — по время работы на поводках очень большое усилие и своей малой площадью гнут полку перед лобовым стеклом. В свою очередь гнутая полка не дает дворникам корректно работать, своим изломом вызывая соскакивание тяг механизма с поводков.

Но т.к. УАЗ машина из настоящего железа, то и кронштейны поводков тоже должны быть из железа.

Я пошел другим путем, более сложным, но надежным. Вырезал две пластины размерами приблизительно 100х100 мм, изгибал их по форме кузова под рамкой лобового стекла. Высверливал в них отверстия для поводка. Затем подваривал огрызок металлической трубы (внутренний диаметр должен быть чуть больше наружного диаметра поводка) и небольшую площадку для исключения проворота самого поводка вокруг своей оси…

Ниже схематический чертеж:

Кронштейн поводков дворников

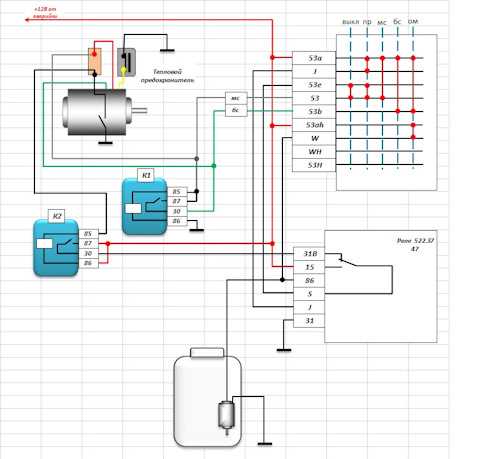

Соответственно, для подключения используем электросхему установленного электродвигателя. Режим работы электродворников идентичен.

Попрыгать возле машины придется, зато на выходе имеем практически все очищенное стекло… Да, забыл добавить, — для этого нам нужно установленное ЦЕЛЬНОЕ лобовое стекло.

Нижние дворники УАЗ 469

Давно лежали у меня нижние дворники в комплекте с донора. Года 3 все собирался поставить, как и вакуум с верхними педалями.

Для начала сходил в гараж посмотреть, как на казённом уазике стоят нижние дворники, сделал пару фоток и замеры

По сделанным размерам просверлил дырки у себя. В качестве площадки упорной (по заводскому), использовал рессорную втулку УАЗа, отрезав сколько надо.
