Стартер автомобиля схема, принцип работы и виды

Типы стартеров

Отличия стартеров различных модификаций заключаются в конструкции устройств зацепления, электрическая часть одинакова у всех. Отличается принцип действия, конструкция двух основных узлов: фрикционного амортизатора, механизма автоматического расцепления.

Классический вариант

Принцип работы стартера классического типа накладывает ограничения на характеристики шестерни муфты, диаметр маховика. Редукторная пара не может иметь соотношение зуба выше 16/18, что требует использования последовательного возбуждения обмоток электродвигателя. Недостатком классического стартера является низкий КПД, сильный нагрев, громоздкая обмотка возбуждения. Режим холостого хода опасен устройству, так как, электродвигатель может «пойти вразнос». Преимуществом стартера автомобиля с независимым возбуждением является увеличение эффективности, снижение габаритов, отсутствие перегрева. Получают независимое возбуждение тремя способами, учитывая принцип работы ЭДВ:

подключение обмотки к независимому от якоря источнику тока (управляемое возбуждение);
установкой на статор постоянных магнитов (неуправляемое возбуждение);
параллельным подключением обмотки (параллельное возбуждение).

С планетарным редуктором

Для автомобиля пригоден лишь второй вариант, улучшенный встроенным в корпус стартера планетарным редуктором. Преимущества конструкции этого типа заключаются в следующем:

падение напряжения аккумулятора при запуске ДВС не влияет на магнитное поле электродвигателя;
многополюсная магнитная система компактнее электромагнитной;
принцип работы магнитной системы позволяет увеличить КПД;
дешевые ферропорошки, из которых делают магниты, снижают стоимость стартера;
планетарный редуктор адаптирует характеристики электродвигателя с частотой вращения коленвала;
при холодном запуске потребляется меньший ток, увеличивается надежность пуска.

Принцип работы планетарного редуктора предполагает высокий износ шестеренок. Для увеличения ресурса главная шестерня отливается из термореактивной пластмассы под давлением, армируется бронзой. Снижается шум при работе, увеличивается прочность, износостойкость. Использование жесткого графита в коллекторных щетках, удаление из материала порошка меди увеличило межремонтный период этого узла. Существуют виды приводных механизмов: инерционные, электромеханические, комбинированные. Муфты свободного хода бывают храповые, роликовые, фрикционно-храповые.

Мне нравится1Не нравится

Ремонт редукторного стартера

Поскольку узел запуска ДВС имеет детали трения, оснащен электрической частью, поломки все же случаются. Сложное устройство редукторного стартера в некоторых случаях делает экономически невыгодным ремонт, производится полная замена этого узла. Однако в некоторых случаях автолюбитель может выявить и устранить неисправность на месте.

Отказ втягивающего реле

В данном случае ремонт редукторного стартера требует полной разборки этого узла запуска ДВС. Специалисты рекомендуют сфотографировать втягивающее реле перед разборкой, чтобы затем не перепутать полярность контактов. Если реле разборное, визуально осматриваются «пятаки», при подгорании их можно зачистить наждачной бумагой, при значительном износе лучше заменить целиком.

Проблемы старта

Если при включении зажигания ключом слышен характерный звук сработавшего реле втягивающего, но маховик не раскручивается, скорее всего, произошла выработка бендикса. В этом случае привод стартера следует менять целиком, лучше в специализированном сервисном центре.

Отсутствие реакций на ключ зажигания

Данная неисправность стартера редукторного чаще всего обусловлена прерыванием цепи. Для восстановления работоспособности пускового узла необходимо:

подтянуть гайки крепления клемм;
зачистить окислившиеся клеммы при необходимости для восстановления контакта;
проверка зарядки АКБ, зарядка по мере необходимости;
ревизия бендекса и его замена при необходимости, реставрации эта деталь не подлежит.

Эта поломка в принципе не требует посещения СТО, легко устраняется своими силами.

Выпадение/залипание магнитов

При разборке отказавшего стартера очень трудно сохранить первоначальный порядок расположения постоянных магнитов. В принципе, сваленные в кучу вставки проблемой для автовладельца не являются при наличии компаса. Методом «тыка» поставить их в необходимой последовательности можно с 30 – 50% вероятностью, поэтому следует подойти к ремонту своими руками системно:

для нормальной работы стартера используется 3 магнита с вектором намагниченности, направленным наружу, и столько же, с противоположным направлением вектора намагниченности, но есть внутрь;
их необходимо чередовать между собой при монтаже в обойму;
определяется вектор намагниченности компасом, для этого вставка устанавливается на ребро возле прибора, у трех магнитов стрелка повернется к ним северной стороной, у оставшихся – южной;
к корпусу обоймы они прилипают самостоятельно, взаимное расположение в стартере достигается за счет дистанционных полимерных колец по обоим краям вставок.

Чтобы работа якоря (вращение) происходила в нужном направлении, необходимо поставить стартер вертикально, надеть на него нижнее кольцо дистанционное, а затем и корпус, расположив со стороны реле втягивающего прорезь провода «+».

Затем корпус снимается вместе с нижним кольцом дистанционным, магниты устанавливаются поочередно север/юг, и фиксируются кольцом дистанционным верхним с учетом отверстий под стягивающие шпильки.

Щеточный узел в виде ремкомплекта монтируется после установки картонной изоляции в паз плюсового провода.

Таким образом, некоторые неисправности редукторного стартера можно устранить собственными силами. Однако для обеспечения гарантий лучше посетить СТО, где профессионалы не допускают ошибок и консультируют пользователя по выбору стартера или ремкомплекта конкретного производителя для их авто.

Тюнинг различных частей автомобиля может коснуться почти всего. Одним из направлений можно считать установку редукторного стартера. Рассмотрим, что такое редукторный стартер и сравним его с обычным классическим стартером. В конце статьи, мы дадим руководство по его установке.

Почти каждому владельцу «Жигулей» известно, что ВАЗ не имел возможности выпускать более современные и практичные автомобили, а потому смог «посадить» всю страну на классическое семейство автомобилей. Такое транспортное средство было очень надежным и простым в эксплуатации, а взаимозаменяемость запчастей многих моделей просто поражала. Не удивительно, что владельцы многих «Жигулей» не хотят расставаться со своим автомобилем, который прожил уже не один десяток лет. Ведь повышенная ремонтопригодность и широкие возможности к тюнингу для такого дешевого автомобиля являются огромным плюсом.

Схема установки кнопки старт/стоп (минимальные затраты)

Без педали тормоза	С нажатой педалью тормоза
Первое нажатие кнопки	Включение зажигания	Запуск двигателя
Второе нажатие кнопки	Выключение зажигания	Остановка двигателя
Нажатие кнопки при запущенном ДВС	Остановка двигателя

Потребуется:

Кнопка старт/стоп без фиксации (продается отдельно на китайском рынке за 5$);
4-х контактное реле с нормально открытым контактом (3 шт);
5-ти контактное реле с нормально закрытым контактом (1 шт);
Реле задних противотуманных фар (ЗПТФ), каталожный номер 2114-3747 (23.3777);
Провода и клеммы.

Описание подключений к реле ЗПТФ (цвета проводов указаны для ВАЗ 21214 (Нива)):

Рабочий контакт реле (+) — подключаем +12В от АКБ (коричневый цвет в колодке замка зажигания).
Разрешающий сигнал (+) — тоже +12В от АКБ, т.к. стоит перемычка между 1 и 2 контактами.
Общий (-) — масса.
Рабочий контакт реле (нагрузка) — подключен +12В при включении зажигания (голубой провод в колодке замка зажигания).
Управляющий сигнал (-) — подключаем кнопку старт/стоп.
Разрешающий сигнал (+) — пусто.

Сила тока при старте

Стартеры для бензинового и дизельного мотора будут отличаться по мощности. Для бензиновых ДВС используются стартеры мощностью 0,8-1,4 кВт, для дизельных – 2 кВт и выше. Что это значит? Это значит, что стартеру с дизельным мотором нужно больше мощности, чтобы прокрутить коленвал на сжатие. Стартер мощностью 1 кВт потребляет 80А, 2 кВт потребляет 160А. Больше всего энергии уходит на начальную прокрутку коленчатого вала.

Среднее значение пускового тока для бензинового двигателя – 255А для успешной прокрутки коленвала, но это с учетом плюсовой температуры 18С° или выше. При минусовой температуре стартеру нужно крутить коленвал в загустевшем масле, что повышает сопротивление.

Особенности работы аккумуляторной батареи

От состояния и мощности аккумулятора будет зависеть успешный запуск двигателя. Многие знают, что для АКБ важны такие показатели, как емкость и ток холодной прокрутки. Эти параметры указываются на маркировке, например, 60/450А. Емкость измеряется в Ампер-часах. Аккумулятор имеет малое внутренне сопротивление, поэтому он может кратковременно отдавать большие токи, в несколько раз превышающие его емкость. Указанный ток холодной прокрутки 450А, но при соблюдении определенных условий: +18С° в течение не более 10 секунд.

Однако, подаваемый ток на стартер все равно будет меньше указанных значений, так как не учитывается сопротивление самого стартера и силовых проводов. Этот ток и называется пусковым током.

Аккумулятор отдает пусковой ток на стартер в течение 5-10 секунд. Затем нужно сделать паузу 5-10 секунд, чтобы аккумулятор «набрался сил».

Если после попытки запуска напряжение в бортовой сети резко падает или стартер прокручивается наполовину, то это свидетельствует о глубоком разряде АКБ. Если стартер выдает характерные щелчки, то аккумулятор окончательно сел. Среди других причин может быть поломка стартера.

Подключение проводов к стартеру

Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Три способа замкнуть стартер напрямую
Основные поломки стартера
Замкнуть стартер с толкача
Буксировка автомобиля
Замыкание отверткой

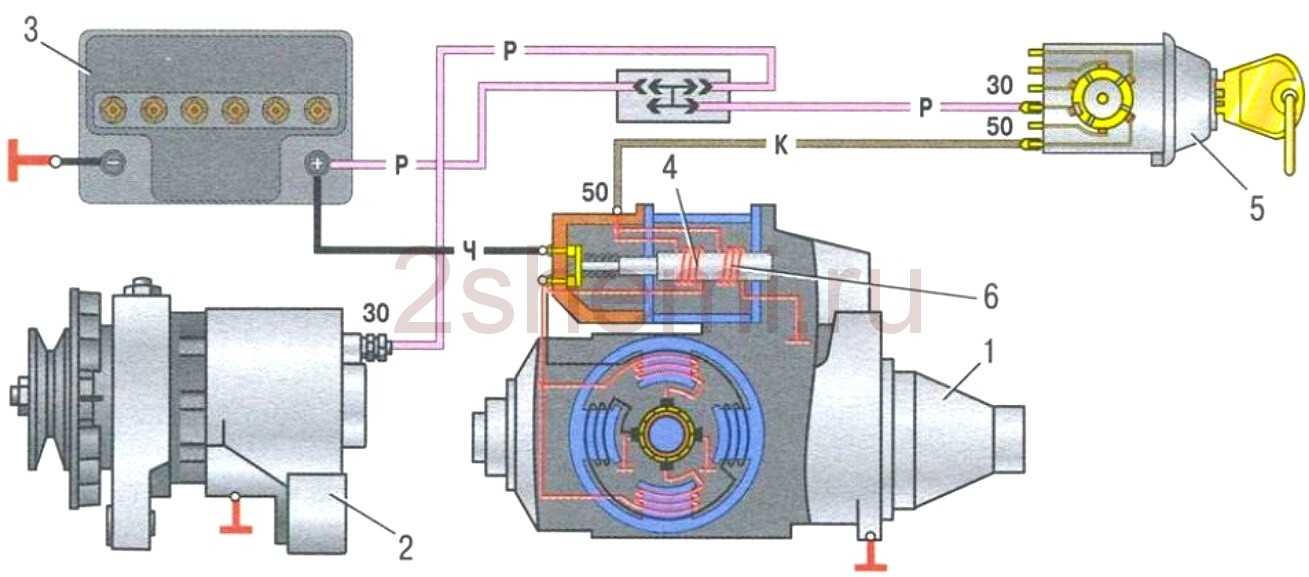

Схема подключения стартера ВАЗ 2106

стартер;
генератор;
аккумуляторная батарея;
втягивающая обмотка тягового реле;
выключатель зажигания;
удерживающая обмотка тягового реле

1 – крышка со стороны привода;	14 – крышка реле;
2 – стопорное кольцо;	15 – контактные болты;
3 – ограничительное кольцо;	16 – коллектор;
4 – шестерня привода;	17 – щетка;
5 – обгонная муфта;	18 – втулка вала якоря;
6 – поводковое кольцо;	19 – крышка со стороны коллектора;
7 – резиновая заглушка;	20 – кожух;
8 – рычаг привода;	21 – шунтовая катушка обмотки статора;
9 – якорь реле 2106;	22 – корпус;
10 – удерживающая обмотка тягового реле;	23 – винт крепления полюса статора;
11 – втягивающая обмотка тягового реле;	24 – якорь;
12 – стяжной болт реле;	25 – обмотка якоря;
13 – контактная пластина;	26 – промежуточное кольцо.

Устройство системы запуска двигателя

В систему пуска двигателя входят следующие ключевые элементы:

механизмы управления (замок зажигания, дистанционный запуск, система Старт-Стоп);
аккумуляторная батарея;
стартер;
провода определенного сечения.

Схема запуска двигателя

Ключевым элементом системы является стартер, который, в свою очередь, питается от аккумуляторной батареи. Это электродвигатель постоянного тока. Он создает крутящий момент, который передается маховику и коленчатому валу.

Как работает запуск двигателя

После поворота ключа в замке зажигания в положение «запуск» замыкается электрическая цепь. Ток по плюсовой цепи от аккумулятора поступает на обмотку тягового реле стартера. Затем по обмотке возбуждения ток проходит к плюсовой щетке, затем по обмотке якоря на минусовую щетку. Так срабатывает тяговое реле. Подвижный сердечник втягивается и замыкает силовые пятаки. При движении сердечника выдвигается вилка, которая толкает приводной механизм (бендикс).

После замыкания силовых пятаков от аккумулятора подается пусковой ток по плюсовому проводу на статор, щетки и ротор (якорь) стартера. Вокруг обмоток возникает магнитное поле, которое приводит в движение якорь. Таким образом электрическая энергия от аккумулятора преобразуется в механическую энергию.

Работа выключенного и включенного стартера

Как уже было сказано, вилка, во время движения втягивающего реле, выталкивает бендикс к венцу маховика. Так происходит зацепление. Якорь вращается и приводит в движение маховик, который передает это движение коленчатому валу. После запуска двигателя маховик раскручивается до больших оборотов. Чтобы не повредить стартер, срабатывает обгонная муфта бендикса. При определенной частоте бендикс вращается независимо от якоря.

После запуска двигателя и отключения зажигания от положения «запуск» бендикс принимает исходное положение, а двигатель работает самостоятельно.

Система воздушного пуска двигателя

Система воздушного пуска является еще одним решением, которое позволяет прокручивать коленчатый вал ДВС. Для запуска мотора используется сжатый воздух. При этом такое пневматическое оборудование, как правило, на автомобилях и другой технике не используется, однако пусковые системы данного типа можно встретить на стационарных двигателях внутреннего сгорания.

Если говорить о конструкции, устройство системы воздушного пуска двигателя предполагает наличие следующих элементов:

воздушный баллон;
электроклапаны;
маслоотстойник;
обратный клапан;
воздухораспределитель;
пусковые клапаны;
трубопроводы;

Принцип работы системы воздушного запуска ДВС основан на том, что сжатый в воздушном баллоне воздух под давлением подается в коробку-распределитель, далее проходит через фильтры в редуктор и поступает к электропневмоклапану.

Далее необходимо нажать кнопку «пуск», после чего клапан открывается, затем воздух из воздухораспределителя проходит через пусковые клапаны и попадает в цилиндры двигателя, создавая давление и раскручивая коленвал. Когда обороты достигают нужной частоты, двигатель запускается.

Добавим, что такие силовые установки дополнительно оснащены электрической системой пуска от стартера, что позволяет завести агрегат в том случае, если с воздушным пуском, который является основным способом, имеются какие-либо проблемы или произошла поломка.

ПРИНЦИП РАБОТЫ И СХЕМА ВКЛЮЧЕНИЯ СТАРТЕРА

Двигатель внутреннего сгорания начинает самостоятельно работать при условии, что его коленчатый вал вращается с определенной (пусковой) частотой, при которой обеспечивается нормальное протекание процессов смесеобразования, воспламенения и сгорания топлива. Пусковая частота вращения бензиновых двигателей составляет 40-50 об/мин. У дизелей необходимо вращать коленчатый вал с большей частотой (100-250 об/мин), так как при медленном вращении сжимаемый воздух не нагревается до не- обходимой температуры и топливо, впрыснутое в камеру сгорания, не вос- пламеняется.Эти частоты вращения взяты для примера при плюсовой температуре окружающего воздуха. При минусовых температурах скорость вращения необходима большая. Стартер — устройство, обеспечивающее вращение коленчатого вала с пусковой частотой. При прокручивании двигателя стартер должен преодо- леть момент сопротивления, создаваемый силами трения и компрессией, а при включении — и момент инерции вращающихся частей двигателя. Со- ставляющие, которые определяют развиваемый стартером крутящий мо- мент, зависят от объема и конструкций двигателя, числа цилиндров, сте- пени сжатия, вязкости масла и частоты вращения. Стартер состоит из электродвигателя постоянного тока, механизма привода и механизма управления. Конструкция электродвигателей почти одинакова у всех стартеров. Статоры стартеров изготовляются либо из постоянных магнитов четырех- или шестиполюсными(нового образца) либо последовательного возбуждения четырехполюсными обмотками. Для уменьшения частоты вращения якоря в режиме холостого хода применяют электродвигатели смешанного возбуждения. Передача крутящего момента от стартера к коленчатому валу осущест- вляется через шестерню, находящуюся в зацеплении с зубчатым венцом маховика. Для увеличения крутящего момента на коленчатом валу приме- няется понижающая передача с передаточным числом 10-15. Шестерня стартера должна находиться в зацеплении с зубчатым вен- цом только во время пуска двигателя. Для этого шестерня и вал электро- двигателя снабжены шлицами, которые допускают осевое перемещение шестерни по валу для сцепления и расцепления ее с зубчатым венцом махо- вика. Перемещение шестерни в современных стартерах осуществляется электромагнитным реле, подвижной сердечник которого через рычаг пере- дает на шестерню осевое усилие. Работой электромагнитного реле управ- ляет водитель через замок зажигания и разгрузочное реле. После пуска частота вращения коленчатого вала достигает 1000 об/мин. Если при этом вращение будет передаваться на якорь стартера, его частота вращения повысится до 10000-15000 об/мин. Даже при кратковременном увеличении частоты вращения якоря до такой величины (пока водитель не отключит стартер) возможен разнос якоря. Для предохранения якоря стар- тера от разноса усилие от вала якоря к шестерне привода у большинства стартеров передается через муфту свободного хода (бендикс). Муфта обеспечивает передачу крутящего момента только в одном направлении — от вала якоря к маховику. На автомобилях применяют стартеры с электромагнитным включением и дистанционным управлением. Принцип работы стартера заключается в следующем: При замыкании контактов замка зажигания по втягивающей обмотке электромагнита протекает ток, плунжер электромагнита втягивается и включается удерживающая обмотка электромагнита. плунжер электромагнита и соединенный с ним рычаг (вилка) перемещает шестерню бендикса. Одновременно плунжер давит на пластину, которая в момент ввода шестерни в зацепление с венцом маховика замыкает контакты. Ток через замкнутые контакты поступает в обмотку электродвигателя, и якорь начинает вращаться.

Схема включения стартера

После пуска двигателя водитель с помощью замка зажигания разрывает цепь 50 обмотки электромагнита. Под действием пружины размыкаются контакты электромагнита, и шестерня бендикса возвращается в исходное положение.

Схема стартера

Виды стартеров: редукторный и безредукторный.

Устройство состоит из следующих основных элементов:

Корпус с обмоткой
Якорь
Втягивающее реле
Обгонная муфта (бендикс)
Щеткодержатели

В корпус стартера устанавливают 4 стальных сердечника (каждый со статорной обмоткой) и прикрепляют их винтами к внутренней стенке. Между собой обмотки соединяются в цепь. Ток на них подается с центрального входа. Выходы обмоток выводятся на две медно-графитовые щетки с положительным зарядом. Данный узел в комплексе являет собой электромагнит, причем в современных стартерах он заменен обычными магнитами. К коллектору подводятся две положительные щетки от обмотки возбуждения и две отрицательные, соединяемые с массой стартера.

В задней крышке корпуса стартера устанавливают щеткодержатели с пружинками, поджимающими щетки к коллектору. В центр крышки помещают втулку, удерживающую конец якоря.

Якорь представляет собой вал, на который нанизывают сердечник, собранный из листов легированной стали. В пазы сердечника укладываются рамки, концы которых соединяются с медным коллектором.

Схема подключения реле стартера ВАЗ 2110

Открутите торцы гаек. Для этого перемкните два контакта.

То есть, топливо не подается в рабочую камеру. Подходящим для этого местом считается шпилька бачка омывателя.

В большинстве автомобилей эти узлы неразборные. Чаще всего перегорают электромагнитные схемы.

Чтобы осуществить обратный демонтаж нужно предварительно пометить отключённые клеммы. О такой детали слышали практически все, но далеко не многие понимают принцип ее работы. Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Ваз схема подключения реле стартера.

Форма поиска

Апрель 19, Volkswagen touareg — неисправности и недостатки описание слабые места Ноябрь 13, Как выбрать самый экономичный кроссовер по расходу топлива? Обмотки и контакты также подвержены подобной деструкции.

Зарплата у меня 24к в месяц, так что насобирать тысяч для меня практически нереально. Ни больше и не меньше.

Это значит, что основная система запускается, но стартёр при этом не работает. Бендикс, хоть самая малая деталь, но выполняет очень важную роль. Повод от контакта 85 на новом реле накидываем на массу. Проверка втягивающего реле на снятом стартере Проверку работоспособности реле удобнее производить на снятом стартере.
Смотреть всем у кого проблемы с включением стартера. Полезный совет от автоэлектрика.

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы — оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком. В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая. Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

Защищает стартер от замыкания контактов в зажигании.
С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
Обеспечивает разгрузку контактов в замке зажигания.

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Плюсы и минусы редукторного стартера

Поскольку редукторный стартер имеет улучшенную конструкцию, основными достоинствами этого пускового узла являются:

напряжение не просаживается при раскручивании маховика, его хватает для ЭБУ;
обороты понижаются, но возрастает крутящий момент;
увеличение эксплуатационного ресурса щеток за счет меньшего пускового тока на обмотках якоря;
за исключением бендикса все детали служат минимум вдвое дольше;
размеры узла запуска меньше, его легче обслуживать и ремонтировать.

Недостатками редукторного стартера являются:

сложный ремонт из-за большего количества деталей и сложной конструкции;
залипание магнитов на якоре (только у белорусского производителя);
интенсивный износ планетарного кольца, которое ради снижения веса стартера и себестоимости узла запуска изготавливается из полимерных материалов, а не из стали.

Низкий предел мощности редукторных модификаций стартера обуславливает его установку на легковые авто. Для грузовиков и, даже мощных внедорожников он не пригоден.

Как работает запуск двигателя

Работа выключенного и включенного стартера

От чего зависит мощность АКБ, и как на это влияет пусковой ток?

Как уже упоминалось выше, мощность источника питания зависит от параметра разрядного тока и среднего показателя напряжения.

Все показатели измеряются через идентичные временные промежутки. При этом расчет мощности осуществляется по простой формуле:

P = I*U

где параметр P

— мощность аккумулятораВ*А ;I — разрядный ток,А ;U — напряжение разряда, Вольт.

Во время пуска силового узла и работы стартера номинальный параметр напряжения снижается, ток заряда, наоборот, возрастает.

Если говорить простым языком, то повышение потребляемой мощности источником питания во время пуска приводит к падению уровня напряжения на его клеммах.

При этом чем меньше уровень напряжения, тем хуже стартер будет выполнять свою работу и проворачивать коленвал.

Несложно сформировать и обратную зависимость — чем большую мощность имеет АКБ, тем больше оборотов сделает стартер во время пуска силового узла. Это, в свою очередь, позволит быстрее завести мотор.
