Система охлаждения дизеля Камминз ISF 2.8 автомобилей Газель Бизнес

Система охлаждения двс Камминз ISF 2.8 автомобилей Газель Бизнес предназначена для поддержания рабочей температуры двигателя на требуемом уровне.

Часть тепла, создаваемого в двигателе, поглощается охлаждающей жидкостью, проходящей через каналы в блоке и головке блока цилиндров.

Затем это тепло отбирается от охлаждающей жидкости воздухом, когда она проходит через радиатор.

Охлаждающая жидкость поступает в водяной насос, расположенный под крышкой передних распределительных шестерен и создающий давление в системе охлаждения двс Cummins ISF 2.8. Затем попадает в отверстия в верхней поверхности блока цилиндров и прокладки головки блока цилиндров.

Они выполнены вокруг каждого цилиндра и между цилиндрами. Охлаждающая жидкость попадает в головку блока цилиндров, обтекая перемычку клапанов и места установки форсунок.

Затем она проходит к выпускным каналам в головке блока цилиндров через места подсоединения к комплектному оборудованию и в корпус термостата.

Пока двигатель не прогреется до температуры открытия термостата, охлаждающая жидкость через перепускной трубопровод подается на вход водяного насоса.

Как только двигатель прогреется до температуры открытия термостата, тот откроется, и охлаждающая жидкость начнет проходить через радиатор. При этом будет перекрыт перепускной канал, по которому она попадала к водяному насосу.

Рис.3. Схема системы охлаждения двс Cummins ISF 2.8

1 — Поток охлаждающей жидкости из радиатора, 2 — Входной патрубок водяного насоса, 3 — Насос системы охлаждения, 4 — Поток охлаждающей жидкости из водяного насоса в блок цилиндров, 5 — Нагреватель охлаждающей жидкости, 6 — Поток охлаждающей жидкости вокруг гильз цилиндров, 7 — Поток охлаждающей жидкости от блока цилиндров к головке блока цилиндров, 8 — Поток охлаждающей жидкости из головки блока цилиндров на корпус термостата, 9 — Термостат закрыт, а перепускной канал открыт, 10 — Перепуск охлаждающей жидкости в водяной насос, 11 — Термостат открыт, а перепускной канал закрыт, 12 — Возврат охлаждающей жидкости в радиатор, 13 — Поток охлаждающей жидкости из маслоохладителя в главную впускную магистраль охлаждающей жидкости двигателя, 14 — Маслоохладитель, 15 — Проход охлаждающей жидкости через маслоохладитель, 16 — Поток охлаждающей жидкости из водяного насоса в маслоохладитель

Рис.4. Корпус термостата двс Камминз 2.8

1 — Поток охлаждающей жидкости из модуля передней крышки в охладитель системы рециркуляции отработавших газов, 2 — Поток охлаждающей жидкости через охладитель системы рециркуляции отработавших газов, 3 — К клапану системы рециркуляции отработавших газов, 4 — Клапан системы рециркуляции отработавших газов, 5 — Магистраль слива охлаждающей жидкости из клапана системы рециркуляции отработавших газов, 6 — Магистраль слива охлаждающей жидкости из охладителя системы рециркуляции отработавших газов в корпус термостата, 7 — Водяной насос системы охлаждения, 8 — Обводной патрубок системы охлаждения, 9 — Пробка для выпуска воздуха из охладителя системы рециркуляции отработавших газов

Как будет работать насос с охлаждающей жидкостью

Эта деталь функционирует по центробежному принципу. Его местонахождение впереди самого цилиндрических блоков. Он будет работать от движения шкива вала при помощи поликлинового ремня. Насос призван обеспечивать постоянное движение жидкости, которая охлаждает двигатель. Тепловой режим здесь будет задан теми условиями, которые диктуют датчик и термостат, включающий радиаторный вентилятор.

Как распределяются потоки у жидкости? Ими будет управлять как раз деталь термостата, имеющая два клапана (известных под названиями основного и байпасного). Схема работы будет следующей:

  1. Когда двигатель холодный, то клапан основного значения будет закрытым. В этом случае жидкость для охлаждения будет циркулировать по маленькому кругу: он начинается в рубашке охлаждения и головке блока цилиндров, а дальше проходит мимо радиатора двигателя. Здесь случае жидкость будет возвращаться к насосу.
  2. А уже при температурном показетле от 80 °С откроется клапан основного значения у термостата — жидкость пойдет по большому циклу. В этом случае клапан байпасный у термостата закроется. Когда будет порог в 94°С, основной клапан станет открытым полностью, зато закроется второй. Смесь начнет циркулировать через охладительную «рубашку», потом зайдет в основной клапан. Следующим пунктом будет радиатор у двигателя. Так образуется большой круг. Жидкость, пройдя через сам радиатор обязательно охладится, а часть её тепла уйдет в окружающий воздух.

11.4. Лампы, применяемые на автомобиле

Место установки Тип
ГАЗ-3309 ГАЗ-3307
Фара АКГ24–75+70–1 АКГ12–60+55–1
Передний фонарь:
— указатель поворота; А24–21–3 А12–21–3
— габаритный свет А24–5–1 А12–5
Фонарь заднего хода А24–21–3 А12–21–3
Задний противотуманный фонарь А24–21–3 А12–21–3
Боковой повторитель указателей поворота А24–21–3 А12–21–3
Плафон кабины А24–21–3 А12–21–3
Задний фонарь:
— указатель поворота и сигнала торможения; А24–21–3 А12–21–3
— габаритный свет, освещение номерного знака А24–5–1 А12–5
Подкапотная лампа А24–5–1 А12–10
Блок контрольных ламп А24–1,2 А12–1,2
Приборы А 24–1 АМН12–3–1
Блок сигнализаторов А24–1 А12–1
Кнопочные выключатели А24–0,8 А12–1,2
Контрольная лампа выключателя аварийной сигнализации АМН-24–3 А12–1,1

Приложение 5

Схема, элементы системы охлаждения и их работа

Основные элементы, из которых состоит схема системы охлаждения двигателя, встречаются и схожи у разных типов моторов: инжекторных, дизельных и карбюраторных.

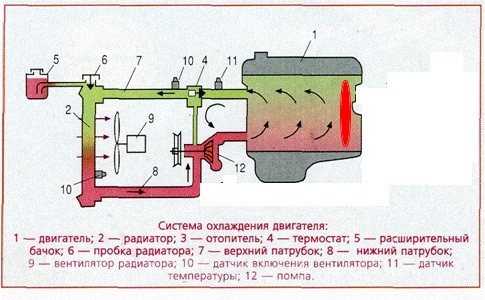

Общая схема жидкостной системы охлаждения двигателя

Жидкостное охлаждение мотора дает возможность в равной мере забирать тепло со всех узлов и деталей двигателя не зависимо от степени тепловой нагрузки. Двигатель с использованием водяного охлаждения создает меньше шума, чем двигатель с воздушным охлаждением, обладает большей скоростью прогрева при пуске.

Система охлаждения двигателя содержит следующие детали и элементы:

  • рубашка охлаждения (водяная рубашка);
  • радиатор;
  • вентилятор;
  • термостат;
  • жидкостный насос (помпа);
  • расширительный бачок;
  • соединительные патрубки и сливные краны;
  • отопитель салона.
  • Рубашкой охлаждения («водяной рубашкой») принято считать сообщающиеся между двойными стенками полости в тех местах, где наиболее нужен вывод избыточного тепла.
  • Радиатор. Предназначен для рассеивания тепла в окружающую атмосферу. Он конструктивно состоит из множества изогнутых трубочек с дополнительными ребрами для увеличения теплоотдачи.
  • Вентилятор, включающийся электромагнитной, реже гидравлической муфтой, при срабатывании температурного датчика охлаждающей жидкости усиливает набегающий на авто воздушный поток. Вентиляторы с “классическим” (постоянно включенным) ременным приводом встречаются в наши дни редко, в основном, на старых автомобилях.
  • Центробежный жидкостный насос (помпа) в системе охлаждения обеспечивает постоянную циркуляцию охлаждающей жидкости. Привод помпы чаще всего реализован с помощью ремня или шестерней. Двигатели с турбонаддувом и с непосредственным впрыском топлива, как правило, снабжены дополнительной помпой.
  • Термостат – главный узел, регулирующий потоки охлаждающей жидкости, устанавливается обычно между входным патрубком радиатора и «водяной рубашкой» двигателя, конструктивно выполнен в виде биметаллического или электронного клапана. Назначение термостата – поддержание заданного рабочего температурного диапазона охлаждающей жидкости при всех режимах работы двигателя.
  • Радиатор отопителя очень похож на радиатор системы охлаждения меньших размеров и расположен в салоне авто. Принципиальное отличие состоит в том, что радиатор отопителя передает тепло в салон, а радиатор системы охлаждения – в окружающую среду.

Принцип работы

Принцип работы жидкостного охлаждения двигателя состоит в следующем: цилиндры окружены «водяной рубашкой» из охлаждающей жидкости, отбирающей лишнее тепло и переносящей его к радиатору, откуда оно передается в атмосферу. Жидкость, непрерывно циркулируя, обеспечивает оптимальную температуру двигателя.

Принцип работы системы охлаждения двигателя

Охлаждающие жидкости – антифризы, тосол и вода – в процессе эксплуатации образуют осадок и накипи, нарушающие нормальную работу всей системы.

Вода не бывает химически чистой в принципе (за исключением дистиллированной) – в ней содержатся примеси, соли и всевозможные агрессивные соединения. При повышенной температуре они выпадают в осадок и образуют накипь.

В отличие от воды антифризы не создают накипи, но в процессе эксплуатации разлагаются, а продукты распада отрицательным образом сказываются на работе механизмов: на внутренних поверхностях металлических элементов появляется коррозионный налет и наслоения органических веществ.

Кроме этого, в систему охлаждения могут попадать различные посторонние загрязняющие субстанции: масло, моющие средства или пыль. Также могут попасть и специальные герметики, используемые для аварийной заделки повреждений в радиаторах.

Все эти загрязнения оседают на внутренних поверхностях узлов и агрегатов. Они характеризуются плохой теплопроводностью и забивают тонкие трубки и соты радиатора, нарушая эффективную работу системы охлаждения, что приводит к перегреву двигателя.

Видео о том, как устроено охлаждение мотора, принцип работы и неисправности

Ещё кое-что полезное для Вас:

  • Плохо греет печка в салоне, причины, что делать и профилактика
  • Почему двигатель автомобиля не заводится: как найти причину
  • Радиатор охлаждения двигателя: устройство и принцип работы

Ремонт двигателя

Силовые агрегаты, используемые в конструкции данной модели, отличаются повышенной надежностью и сравнительно редко требуют ремонта. При выявлении каких-либо неисправностей, их устранение не составляет труда, что обусловлено наличием в продаже множества запчастей от ГАЗ 3307.

Капитальный ремонт

При необходимости, используемые в конструкции двигатели можно подвергнуть капитальному ремонту, что позволит восстановить их первоначальное работоспособное состояние при наличии многочисленных неисправностей. Для этого, целесообразно придерживаться следующего алгоритма:

  1. Промыть и разобрать силовой агрегат, определив изношенные детали и узлы.
  2. Отремонтировать блок цилиндров.
  3. Отшлифовать коленвал, прочистить масляную систему. Если степень износа велика, целесообразно заменить деталь.
  4. Заменить прочие элементы с высокой степенью износа.
  5. Собрать агрегат с новыми комплектующими.
  6. Отрегулировать клапаны и обкатать двигатель с помощью специального стенда.
  7. Установить мотор на машину.

После того, как агрегат будет успешно установлен на машину, потребуется проверить целостность системы охлаждения, налив в неё воду. Если течи отсутствуют целесообразно слить её и заменить на тосол/антифриз. Кроме того, необходимо залить моторное масло.

Частичный ремонт

Если двигатель не имеет множественных поломок, допускается частичный ремонт, предусматривающий устранения небольшого количества неисправностей. Чаще всего, требуют ремонта блок цилиндров, клапаны, а также поршневые кольца. При обнаружении серьезных поломок, которые невозможно устранить другими методами, следует заменять элементы.

Одной из распространенных поломок представляется неисправность масляного насоса, которая устраняется его заменой. Подобная процедура крайне проста, так как доступ к нужному узлу осуществляется без каких-либо препятствий. Элемент расположен рядом с картером маховика.

Если двигатель демонстрирует нестабильную работу, часто глохнет и подергивается при движении, скорее всего, имеет место подсос воздуха из-за потери прокладкой герметичности. Для устранения потребуется демонтировать выпускной коллектор, заменить испорченные прокладки на новые и вновь установить узел.

Состав системы охлаждения Газели

Любая система охлаждения двигателя состоит из определённых компонентов, каждый из которых выполняет свою функцию. Так, чтобы понять с чего состоит вся структура системы и предназначение узлов, не достаточно посмотреть на схему. Рассмотрим, все детали, а также их характеристики.

Радиатор

Радиатор является одной из незаменимых частей системы охлаждения. Именно в этом элементе происходит охлаждение охлаждающей жидкости, которая циркулирует по системе. На Газели зачастую устанавливается радиатор алюминиевой конструкции, в котором в три ряда идут трубки.

Он имеет входное и выходное отверстие, где в первое входит горячая «охлаждайка», а со второго выходит остывшая жидкость. Охлаждение происходит за счёт встречного потока ветра, который проходит сквозь деталь.

Электровентилятор

На помощь радиатору, если он не справляется, приходит вентилятор охлаждения, который срабатывает автоматически, когда температура жидкости в системе доходит до 105 градусов. При этом, вентилятор достаточно быстро и эффективно охлаждает соты радиатора, а когда температура упала, он выключается.

Включение и выключение данного узла проводится при помощи датчика температуры охлаждающей жидкости и электронного блока управления двигателем, который регулирует все процессы работы мотора.

Термостат

Термостат — один из элементов, который знакомый почти всем автомобилистам. Элемент помогает прогревать двигатель, а также охлаждать его. Как известно у автомобильных двигателей существует два круга охлаждения, каждый из которых выполняет свою функцию. Так, если термостат закрыт, то жидкость циркулирует по малому кругу без участия радиатора.

Обычно, эта система необходима для быстрого и эффективного прогрева силового агрегата. Когда термостат открывается (при 65-70 градусах), то ОЖ начинает циркулировать через радиатор, что позволяет ей не перегреваться.

Датчик температуры

Датчик температуры — единственная электрическая часть системы охлаждения двигателя, которая считывая данные о температуре системы, отправляет их в электронный блок управления двигателем. Впоследствии «мозги» на основе полученных данных принимают решение о включении вентилятора охлаждения или нет.

Стоит отметить, что неисправность данного датчика, обычно, приносит много проблем владельцам силового агрегата, поскольку на основании данных температуры регулируется не только включение электровентилятора, но и расход топлива, а также работа вспомогательных систем.

Расширительный бачок

Расширительный бачок — пластиковая ёмкость, которая располагается выше остальных элементов системы охлаждения и показывает уровень «охлаждайки» в моторе. Кроме этого, в него выдавливается лишнее количество жидкости с системы.

Пробка расширительного бачка

Очень важным элементом охлаждения является — пробка расширительного бачка, поскольку именно через неё будет выдавливать горячую или кипящую ОЖ в случае перегрева силового агрегата. Также служит клапаном, который показывает наличие проблем в системе охлаждения.

Водяной насос

Один из самых важных элементов мотора — водяной насос или просто помпа. Этот узел обеспечивает циркуляцию ОЖ по всей системе. Чем быстрее работает помпа, тем быстрее происходит охлаждение движка.

Привод помпы производится при помощи ремня генератора, который приводится в действие от шкива коленчатого вала. На двигателях Газель 405 установленный современный водяной насос, не разборной, поэтому, при выходе со строя — элемент меняется в сборе.

Патрубки

На 405 моторах установлены патрубки, которые соединяют узлы системы между собой и обеспечивают циркуляцию жидкости. Родные патрубки — резиновые и при воздействии перепада температур зачастую расходятся, поэтому многие автолюбители стараются заменить их — на силиконовые, которые не дешёвые.

Радиатор печки

Использование радиатора печки — сезонное явление. Конечно, если смотреть со стороны охлаждения двигателя, то отопитель поглощает достаточное количество вырабатываемого тепла. Но, этот узел используется только в зимний период. При поломке термостата и электровентилятора печку используют, как дополнительный узел охлаждения, но в летнее время года это создаёт значительный дискомфорт.

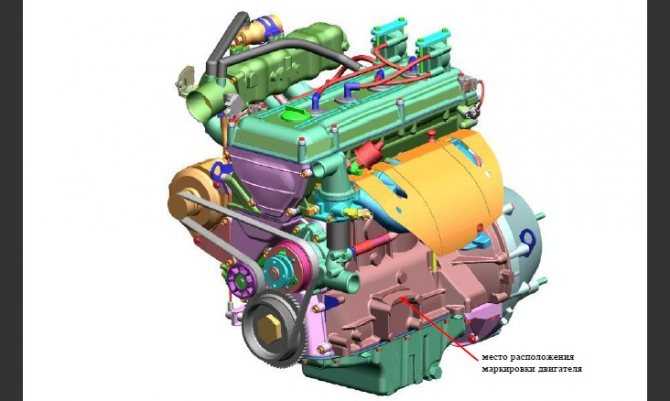

Перечень модификаций ДВС

У производителя ЗМЗ существует 4 атмосферных модификации мотора 405 серии для автобусов, грузовиков и тяжелых представительских Волг, и одна турбированная версия для спецмашин с броненакладками, специальным оборудованием, тяжелыми рамами.

Мотор 40522.10 обладает меньшим крутящим моментом 211 Нм, мощность осталась прежней, он адаптирован под коробки грузовиков и автобусов Газель/Соболь. Степень сжатия здесь 9,3 для лучшей восприимчивости к отечественному бензину.


ЗМЗ 40522.10

Вариант 40524.10, наоборот, заточен под коробку микроавтобуса Фиат Дукато, хотя активно использовался на Газелях и Соболях. Отвечает требованиям Евро-3 и Евро-4 в разных комплектациях, имеет 214 Нм крутящего момента и 140,5 л. с. мощности. Степень сжатия равна 9,4, то есть как у базового варианта.


ЗМЗ 40524.10


ЗМЗ 40525.10

В отличие от предыдущих атмосферных движков модификация 4024.10 оборудована охладителем воздуха и турбонаддувом, коваными поршнями и стальным коленвалом для увеличенных нагрузок. Пружина диафрагмы здесь усилена, клапаны на выпуске оборудованы натриевым охлаждением. В 2009 году этим турбрмотором комплектовали автобусы Фиат Дукато. Степень сжатия здесь снижена до 7,4 единиц, крутящий момент увеличен до 343 Нм, а мощность он развивает 195 л. с.


ЗМЗ 4054.10 турбо

Вывод

Если судить, по отзывам автолюбителей, то система охлаждения ЗМЗ 406 считается одной из самых надёжных, что выпускал Заволжский завод. Система охлаждения Газель немного адаптирована, чтобы выдерживать большие нагрузки. А вот на Соболе, все было без изменений, так как на Волге.

Вот система охлаждения ЗМЗ-406, 405 и тд. (у 402 и аналогов почти идентичная)

Система охлаждения должна помогать двигателю как можно скорее набирать рабочую температуру и как можно стабильней её поддерживать в необходимом диапазоне.

Если предыдущую картинку немного упростить, что бы было более понятен принцип работы, то получаем:

Помпа 12 закачивает ОЖ (охлаждающую жидкость) в блок цилиндров. Оттуда она выходит двумя путями 1) через отопитель салона 3 (отбор происходит в дальней части блока около 4-ого цилиндра) и после поступает опять в помпу через её нижний заборник. 2) Через головку блока в передней части двигателя и через термостат поступает в верхний заборник помпы.

Там же установлен термостат 4, который отправляет поток ОЖ или сразу в помпу (если жидкость холодная) или же через радиатор (если горячая). После радиатора поток поступает опять же в нижний заборник помпы.

Иногда, как и в нашем случае) отбор на отопитель делают не от 4-ого цилиндра в блока. а от торца головки блока (это улучшает циркуляции жидкости в блока). Ведь рабочая температура в двигателе — это как средняя температура по госпиталю, где она существенно ниже, а где то и зашкаливает. (понятие локального перегрева).

При эксплуатации в холодное время года с работающим отопителем данная схема работает как нужно, жидкость циркулирует по блоку, самое удалённое место в блоке охлаждается как за счёт различного диаметра отверстий в прокладке головки блока под проход ОЖ, так и за счёт забора ОЖ в отопитель (забор из Головки предпочтительней) и хорошей циркуляции.

А что происходит летом? Вы или вручную закрываете кран отопителя или же как в соболе это делает электрокран отопителя

И в итоге получаем следующую картину охлаждения. Летом. В самую жарищу…

первый цилиндр охлаждается отлично, второй хуже, третий ещё хуже, а в четвёртом имеем картину локального перегрева. Мало что туда поступает уже нагретая ОЖ, так ещё и циркуляция там минимальна… Из-за этого чаще всего и случаются проблемы с четвёртым цилиндром.

В современных двигателях применяют различные пути борьбы с таким перегревом. При аналогичных системах охлаждения. 1) циркуляция через радиатор продолжается в любое время года, просто отопитель с помощью заслонок направляет воздух мимо своего радиатора. Вариант неплох, с одной стороны и жидкость хоть немного охлаждается. с другой имеем лишне сопротивление для помпы при прокачке жидкости, опять же циркуляция есть. но далек от идеальной 2) кран отопителя закрывает радиатор отопителя и открывает ветвь перепуска жидкости в обход радиатора отопителя
