Электропроводка ВАЗ 2104: особенности и отличия

Успех ВАЗовской «копейки» значительно повлиял на развитие отечественной автомобильной отрасли. На ее основе была создана целая серия автомобилей, среди которых заметно выделялся ВАЗ 2104 своими габаритными размерами. Увеличение базы привело к тому, что электропроводка ВАЗ 2104 имела свои особенности, о чем и пойдет речь в данной статье.

Заводская цветная схема электропроводки ВАЗ 2104

Совет: не только разная форма кузова, но и разные силовые агрегаты оказали влияние на электрические схемы автомобиля. Об этом следует помнить при обслуживании автомобиля своими руками.

Платформа автомобиля ВАЗ 2104

Поначалу в качестве универсальной модели повышенной вместимости в заводских корпусах собирался ВАЗ 2102, который являлся «удлиненной» версией классической «копейки». Однако, выявив ряд конструктивных недостатков, инженеры решили использовать для «универсала» другую платформу.

По своей сути ВАЗ 2104:

  1. Являлся удлиненной модификацией ВАЗ 2105;
  2. Большинство деталей были унифицированы со всем модельным рядом семейства «Жигули»;
  3. Задняя часть автомобиля получила полноразмерную дверь, оснащенную обогревом стекла и стеклоочистителем;
  4. В салоне появилась дополнительная центральная консоль с функциональными клавишами.

В основе автомобиля ВАЗ 2104 заложена платформа «пятерки»

Справочно: Заводская инструкция, предлагающаяся к новому автомобилю, не всегда отображала изменения, вносимые в процессе выпуска и модернизации ВАЗ 2104.

Узнайте также об особенностях унификации электропроводки Нива 21213.

Отличия от базовой модели

Выбор «пятерки» был неслучаен – в те годы это было более современное решение конструкции автомобиля в техническом плане. Это всячески преподносилось на видео тех лет. Но, даже приняв решение о выпуске на ее базе автомобиля с кузовом «Универсал», инженерам пришлось вносить изменения в некоторые узлы.

Модернизация коснулась:

  1. Панели приборов;
  2. Задних блоков габаритных огней и стоп-сигналов;
  3. Инжекторной системы подачи топлива на модель с двигателем от ВАЗ 21067.

Соответственно, что и подкапотная схема проводки ВАЗ 2104 на инжектор имела конструктивные отличия от штатной карбюраторной версии.

Панель приборов

На автомобиле ВАЗ 2104 устанавливалась экспериментальная панель с совмещенными приборами.

Фото схемы соединения проводов в комбинации приборов

В частности, единое устройство (на схеме под №7) представляли собой:

  1. Контрольный указатель низкого разряда АКБ;
  2. Указатель уровня топлива в бензобаке, совмещенный с сигнальной лампой;
  3. Контрольная лампа давления масла в двигателе;
  4. Указатель температуры охлаждающей жидкости с контрольной лампой уровня в расширительном бачке.

Электропроводка ВАЗ 21213 своими руками? Да, это возможно! Читайте здесь.

Наружное освещение

Изменение задней части кузова автомобиля и оснащение его подъемной дверью:

Новый кузов дополнили и новыми фонарями

  1. Не позволило использовать задние фонари от ВАЗ 2105;
  2. Вместо них устанавливались новые фонари;
  3. Изменилась система питания подсветки заднего номерного знака – проводка ВАЗ 2104 получила новый жгут проводов, отвечавший за работу подсветки, обогрева и стеклоочистителя.

Тормозная система ВАЗ 2104: схема соединений контрольных ламп

На схеме обозначены:

  1. Встроенный в крышку расширительного бачка датчик уровня тормозной жидкости;
  2. Электронный монтажный блок в подкапотном пространстве с выводом «А» к генератору;
  3. Реле зажигания с минусовым выводом на «массу»;
  4. Замок зажигания на рулевой колонке;
  5. Контрольная лампа на панели приборов, сигнализирующая о низком уровне тормозной жидкости;
  6. Контрольная лампа об активированном стояночном тормозе.

Справочно: Данная электрическая схема была реализована через реле-прерыватель (на схеме под №7), защищавшее контрольную лампу стояночного тормоза. Цепь замыкалась с помощью выключателя контрольной лампы (на схеме №8) стояночного тормоза;

Выводы: в целом унификация положительно сказалась на эксплуатации автомобиля – цена на большинство запчастей была низкой, что позволяло содержать автомобиль многим семьям. А возможность самостоятельного обслуживания еще больше снижала эксплуатационные расходы.

Виды очистки

Очистка системы охлаждения мотора делится условно на два вида.

  1. Внешняя. В данном случае процедура включает в себя удаление скопившейся грязи, пыли, насекомых с поверхностей агрегата. Воспользуйтесь обычной водой под напором и автомобильными шампунями.
  2. Внутренняя. Это более кардинальная мера, при которой удаляется внутренняя загрязненность системы, снимается накипь, ржавчина, скопившийся там мусор. На работу уходит достаточно много времени и сил, но без этого устранить проблему перегрева двигателя у вас не получится.

Очень часто система загрязняется по банальной причине — в роли охлаждающей жидкости новички используют простую воду. Из-за наличия большого количества примесей, практически сразу образуются отложения на стенках радиатора, теплоотдача ухудшается, приходится ремонтировать машину.

ВАЗ 11113

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает давление в системе на горячем двигателе (за счет этого повышается температура кипения жидкости, уменьшаются паровые потери), он открывается при давлении около 110 кПа (1,1 кгс/см2). Впускной клапан открывается при понижении давления в системе относительно атмосферного на 3-13 кПа (0,03-0,13 кгс/см2) (на остывающем двигателе). Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.

Система охлаждения : 1 — пробка расширительного бачка; 2 — расширительный бачок; 3 — пароотводящий шланг; 4 — подводящий шланг радиатора; 5 — радиатор двигателя; 6 — крыльчатка вентилятора; 7 — кожух радиатора; 8 — датчик включения электровентилятора; 9 — сливная пробка; 10 — зубчатый ремень привода ГРМ; 11 — насос охлаждающей жидкости; 12 — всасывающая труба насоса; 13 — подводящая труба отопителя; 14 — кран; 15 — отводящая труба отопителя; 16 — радиатор отопителя; 17 — датчик температуры охлаждающей жидкости (в левом торце головки блока цилиндров); 18 — шланг отвода охлаждающей жидкости из рубашки охлаждения впускной трубы; 19 — отводящий шланг радиатора; 20 — выпускной патрубок головки блока; 21 — заправочный шланг; 22 — термостат; 23 — шланг всасывающей трубы насоса.

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода ГРМ. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний -крыльчатка. К противоположному торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.

Перераспределением потоков жидкости управляет термостат с твердым термочувствительным элементом. На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. Малый круг включает радиатор отопителя и впускную трубу. При температуре 87±2°С клапан начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор двигателя. При температуре около 102°С основной клапан полностью открывается, а байпасный закрывается, и вся жидкость циркулирует через радиатор двигателя. Ход основного клапана должен составлять не менее 8 мм.

Радиатор двигателя состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводящего шланга.

Электровентилятор радиатора включается через реле 113.3747 датчиком-выключателем ТМ-108, ввернутым в правый бачок радиатора. Его контакты замыкаются при температуре 99±3°С, а размыкаются при 94+3°С. Реле расположено под панелью приборов слева. Его характеристики описаны в разделе»Электрооборудование».

Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. В верхней его части выполнен штуцер для пароотводящего шланга от радиатора двигателя, в нижней — для заправочного шланга.

Для контроля температуры охлаждающей жидкости в головку цилиндров двигателя ввернут датчик, подающий сигнал на указатель температуры приборной панели.

Система охлаждения предназначена для поддержания нормального теплового режима двигателя. Как правило, применяется жидкостная система охлаждения, закрытого типа, с принудительной циркуляцией жидкости и расширительным бачком (рис. 4).

Рис. 4 Схема системы охлаждения двигателя

  • а) малый круг циркуляции
  • б) большой круг циркуляции
  • 1 — радиатор; 2 — патрубок для циркуляции охлаждающей жидкости; 3 — расширительный бачок; 4 — термостат; 5 — водяной насос; 6 — рубашка охлаждения блока цилиндров; 7 — рубашка охлаждения головки блока; 8 — радиатор отопителя с электровентилятором; 9 — кран радиатора отопителя; 10 — пробка для слива охлаждающей жидкости из блока; 11 — пробка для слива охлаждающей жидкости из радиатора; 12 — вентилятор

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

Номер предохранителя Сила тока,А Защищаемые цепи
F1 10 Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2 10 Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла
F3 10 Резервный
F4 10 Резервный
F5 20 Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6 10 Прикуриватель. Штепсельная розетка переносной лампы
F7 20 Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты)
F8 10 Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9 7.5 Регулятор напряжения генератора (на автомобилях с генератором Г-222)
F10 10 Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701)
F11 10 Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
F12 10 Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете)
F13 10 Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F14 10 Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света
F15 10 Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика
F16 10 Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете)
F17 10 Левая фара (ближний свет)

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар; F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты. Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал). Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный 7,5А — Коричневый

Работа системы охлаждения

Циркуляцию жидкости в системе охлаждения осуществляют по двум кругам: малому и большому.

По малому кругу жидкость циркулирует при пуске холодною двигателя, обеспечивая его быстрый прогрев в такой последовательности: жидкостной насос — распределительные трубы — рубашка охлаждения блока цилиндров — рубашка охлаждения головки блока цилиндров — верхний патрубок термостата (клапан закрыт) — перепускной шланг приемная полость жидкостного насоса.

По большому кругу жидкость циркулирует при прогретом двигателе: жидкостной насос (как и по малому кругу) — термостат (клапан открыт) — резиновый шланг — патрубок радиатора — верхний бачок радиатора — сердцевина радиатора — нижний бачок радиатора — патрубок — шланги — приемная полость жидкостного насоса.

Переохлаждение двигателя сопровождается ростом механических потерь из-за повышения вязкости масла, ухудшением процессов смесеобразования и сгорания, следствием чего является повышенный расход топлива. Конденсация паров воды в картерной полости холодного двигателя и на стенках цилиндров приводит к коррозии. В отрабатавших газах повышается содержание углеводородов не сгоревшего топлива и высокотоксичных альдегидных соединений.Принудительный отвод теплоты от деталей двигателя осуществляется с помощью жидкости или воздуха, в связи с чем различают двигатели жидкостного и воздушного охлаждения.

Радиатор является теплообменником системы охлаждения, где поступающая из двигателя жидкость передаст теплоту потоку воздуха.

Радиатор состоит из верхнего и нижнего бачков, соединенных между собой трубками, образующими его охлаждающую решетку (сердцевину ра­диатора). Верхний бачок радиатора имеет наливную горловину с пробкой, а нижний — сливной кран. В наливную горловину впаяна пароотводная трубка, соединенная с расширительным бачком. Пароотводная трубка за­глублена в радиатор, где отводимые пары конденсируются. К верхнему и нижнему бачкам припаяны боковые стойки. Стойки и пластина образуют каркас радиатора. Сердцевина радиатора состоит из нескольких рядов тру­бок, впаянных в верхний и нижний бачки. К трубкам крепятся гонкие ох­лаждающие пластины или гофрированные ленты, изготовленные из лату­ки, алюминия или красной меди.

Пробка заливной горловины в закрытых системах жидкостного охлажде­ния имеет два предохранительных клапана с уплотнительными резиновы­ми прокладками и пружинами. Паровой клапан регулируют на избыточное давление (0,145—0,160 МПа), воздушный клапан открывается при падении давленияв системе против атмосферного не более чем на 0,01 МПа.

При нормальном функционировании клапанов система охлаждения только кратковременно может сообщаться с окружающей средой или поло­стью расширительного бачка.

Жалюзи устанавливаются перед радиатором, с их помощью регулирует­ся количество воздуха, проходящего через сердцевину радиатора. Жалюзи изготовляются в виде набора вертикальных иди горизонтальных пластин — створок из оцинкованного железа, которые объединены общей рамкой и снабжены шарнирным устройством, обеспечивающим одновременный или групповой поворот их вокруг своей оси. Жалюзи прикрепляют к каркасу радиатора или к его наружной облицовке. Управление створками осущест­вляется вручную или с помощью устройства с термостатом.

Жидкостной насос создаст в системе охлаждения принудительную цир­куляцию жидкости. Применяют одноступенчатые жидкостные насосы цен­тробежного типа. Привод насоса, как правило, работает от шкива коленча­того вала посредством клиноременной передачи.

Жидкостной насос состоит из корпуса, вала привода с крыльчаткой, ступицы для крепления шкива привода, самоподжимной уплотняющей манжеты, двух латунных обойм, резиновой манжеты» уплотняющей шайбы ипружинного кольца. Вал насоса вращается на двух шарикоподшипниках.

Центробежные насосы одноступенчатого типа, рассчитанные на давле­ние и 0,04 —0,1 МПа, отличаются компактностью и обеспечивают доста­точную подачу жидкости при сравнительно больших зазорах между крыль­чаткой и стенками корпуса.

Вентилятор служит для создания воздушного потока, проходящего че­рез сердцевину радиатора, для охлаждения жидкости, протекающей по трубкам.

Обслуживание системы охлаждения гарантия нормальной работы вашего двигателя.

Настраиваем холостой ход

Регулируем холостой ход

Разобравшись с предыдущим пунктом, возьмитесь за холостой ход. Это не увеличит скорость езды, но уменьшит расход топлива.

  1. Отыщите рукой болт, отвечающий за качество смеси.
  2. Аккуратно закрутите его до самого конца. Только не переборщите, иначе можно сорвать резьбу.
  3. Когда крутить винт станет трудно, следует сделать несколько поворотов назад — 5-6, не больше.
  4. Поверните ключ зажигания и заведите мотор. Теперь нужно найти оптимальное соотношение положения винта качества и состояния в штуцере вакуумного разряжения. Для этого полностью уберите подсос и доведите обороты двигателя до 500-1200.
  5. Медленно поворачивайте болт качества до тех пор, пока двигатель не начнет слегка барахлить. Но, не дав ему заглохнуть, начните затем крутить его обратно, вплоть до момента правильной работы мотора.
  6. Нащупайте болт, отвечающий за количество оборотов, и доведите их до 850-900. Поскольку скорее всего после этого двигатель начнет глохнуть, нужно немного подрегулировать его винтом качества. С первого раза всего этого не добиться. Все указанные действия стоит продолжать до тех пор, пока машина не будет работать на указанных оборотах при минимальном положении винта качества.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей
температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

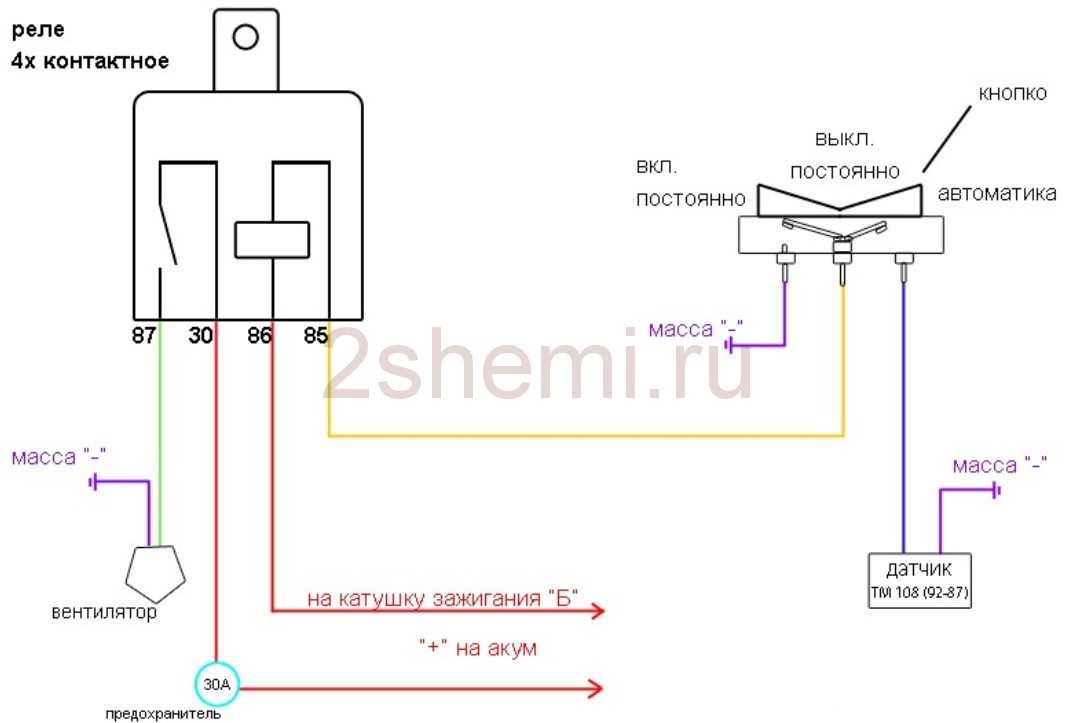

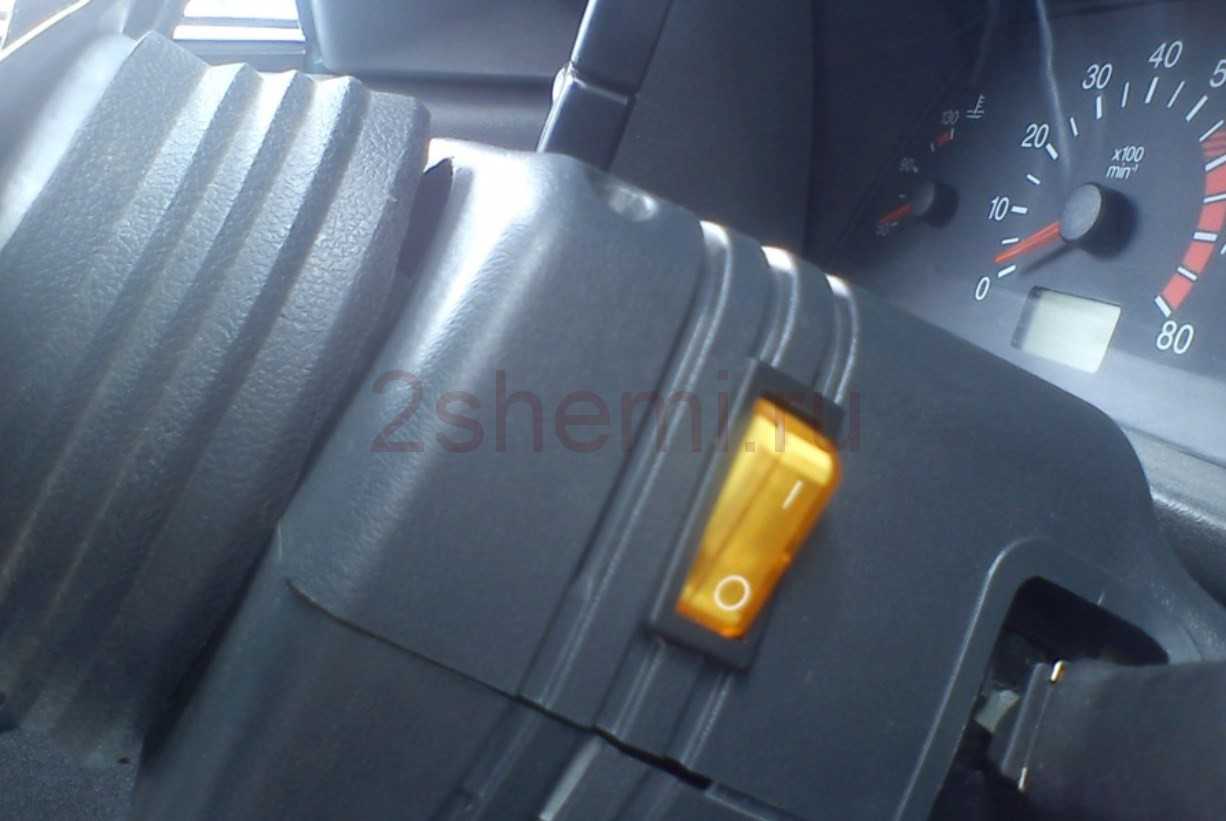

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Общая характеристика системы охлаждения ВАЗ 2107

Двигатель ВАЗ 2107 всех моделей имеет герметичную жидкостную систему охлаждения с принудительной циркуляцией охлаждающей жидкости (ОЖ).

Назначение системы охлаждения

Система охлаждения предназначена для поддержания оптимальной температуры силового агрегата в процессе его работы и своевременного регулируемого отвода от нагревающихся узлов избыточного тепла. Отдельные элементы системы используются для отопления салона в холодное время года.

Параметры системы охлаждения

Система охлаждения ВАЗ 2107 имеет ряд параметров, влияющих на работу и производительность силового агрегата, основные из которых:

  • количество ОЖ — вне зависимости от способа подачи топлива (карбюраторный или инжекторный) и объёма двигателя на всех ВАЗ 2107 используется одна и та же система охлаждения. Согласно требованиям производителя, для её работы (включая обогрев салона) требуется 9,85 л хладагента. Поэтому при замене антифриза следует сразу приобретать десятилитровую ёмкость;
  • рабочая температура двигателя — Рабочая температура двигателя зависит от его типа и объёма, вида используемого топлива, количества оборотов коленвала и т. п. Для ВАЗ 2107 она обычно составляет 80–95 0 C. Нагрев двигателя до рабочего состояния в зависимости от температуры окружающего воздуха происходит в течение 4–7 минут. При отклонении от этих значений рекомендуется незамедлительно провести диагностику системы охлаждения;
  • рабочее давление ОЖ — Так как система охлаждения ВАЗ 2107 герметична, а антифриз при нагревании расширяется, внутри системы создаётся давление, превышающее атмосферное. Это необходимо для повышения температуры кипения ОЖ. Так, если в нормальных условиях вода кипит при 100 0 C, то при увеличении давления до 2 атм температура кипения повышается до 120 0 C. В двигателе ВАЗ 2107 рабочее давление составляет 1,2–1,5 атм. Таким образом, если температура кипения современных ОЖ при атмосферном давлении составляет 120–130 0 С, то в рабочих условиях она увеличится до 140–145 0 C.

Замена датчика включения вентилятора на нашей площадке

При неуверенности в своих силах самым правильным решением станет обращение в профессиональный сервис. Работы по замене датчика в современных техцентрах отличаются лояльной к потребителю стоимостью и могут быть выполнены в течение одного часа.

Чтобы быстро заказать замену датчика включения вентилятора, водитель всегда может воспользоваться нашей площадкой.

Замена датчика включения вентилятора. Зачем? Когда?

Замена лобового стекла в Воронеже

Потребовалась замена лобового стекла в Воронеже? Оставьте заявку на нашем сайте и лучшие мастера сами свяжутся с Вами. Мастера будут бороться за Ваш заказ. Низкая стоимость работ.

Неисправности автомобильного двигателя нередко возникают по причине его перегревания. Для случаев, когда естественного охлаждения жидкости оказывается недостаточно и температура ОЖ продолжает повышаться, в машине предусматривается работа привода вентилятора. Он начинает функционировать в момент, когда температура мотора достигает определённого значения, и призван поддерживать нормальные условия для исправной работы двигателя.

Наиболее уязвимым элементом данной системы является датчик включения, неизбежно выходящий из строя на длительном промежутке времени. Заменять датчик включения вентилятора следует с максимально возможной оперативностью: с его поломкой работа вентилятора тоже прекращается, что может привести к возникновению неполадок двигателя и других элементов транспортного средства.

Датчик имеет сравнительно несложное устройство: в нижней его части находится биметаллическая пластина которая рассчитана на то, что по достижении некоторой температуры она деформируется и приведёт вентилятор в действие. Его поверхность, однако, находится в постоянном контакте с антифризом, что приводит к окислению контактов и постепенному выходу прибора из строя.

Замена датчика включения вентилятора выполняется лишь после проведения диагностики, по итогам коей подтверждается неисправность устройства. Нередко диагностические мероприятия выявляют в системе другие проблемы, не связанные с датчиком: это может быть поломка самого вентилятора, обрыв цепи и прочее.

На неисправность датчика могут указывать следующие проблемы:

  • неравномерность работы вентилятора (либо и вовсе невключение последнего);
  • запуск вентилятора происходит при слишком высоких очень низких температурных значениях;
  • вентилятор функционирует в беспрерывном режиме.

Существуют датчики с промежутками срабатывания от 92 до 98 градусов и выключения от 82 до 87. Наибольшее распространение среди отечественных автотранспортных средств имеют датчики вариации 92-87 (включение-выключение). Заменяя датчик включения вентилятора на новый, рекомендуется установить в систему тот же самый прибор, какой находился в ней изначально. Если водитель затрудняется с подбором подходящего датчика, стоит обратиться за помощью к специалистам.

Профессиональная замена датчика включения вентилятора

Своевременное проведение данной процедуры позволит автовладельцу уберечь себя от проблем с функционированием систем транспортного средства и от необходимости оплачивать дорогостоящий ремонт двигателя. Чтобы передвижение на машине было комфортным даже в жаркое летнее время, стоит обращаться к профессионалам при первых же подозрениях на неисправность обозначенного устройства.

Другие услуги автосервисов:

Отзывов пока нет.

Не стесняйтесь! Задайте здесь свой вопрос Отменить ответ

Подавляющее большинство современных авто оснащается электрическим вентилятором радиатора, который пришел на смену менее эффективным вентиляторам с вискомуфтой. За включение вентилятора, а также изменение скорости работы отвечает датчик вентилятора (датчик температуры включения вентилятора).

В целом, датчики включения вентилятора охлаждения:

  • достаточно надежны;
  • эффективно управляют вентилятором;
  • датчики вентилятора не сложно заменить;

При этом важно фиксировать малейшие сбои в работе данного управляющего устройства, так как нарушения в работе вентилятора охлаждения могут стать причиной перегрева двигателя. Также необходимо знать, как проверить и заменить датчик включения вентилятора

Подробнее читайте в нашей статье.

Описание устройства

Устройство карбюратора довольно простое, если не вникать в дополнительные детали. Сверху находятся две сквозные камеры. Их главная задача — это всасывание воздуха в аппарат для дальнейшего смешивания его с бензином. Впрыск бензина осуществляют жиклеры, а с воздухом он смешивается через диффузоры. Те, в свою очередь, располагаются прямо по центру камер Солекса. Они создают необходимое разряжение в давлении, чтобы происходило втягивание топлива. Топливо поступает из расположенной справа от диффузоров поплавковой камеры. Уровень бензина в них должен соответствовать норме, о которой будет рассказано ниже. Регулируется он при помощи специального поплавка и запорной иглы.

Все это верхняя часть карбюратора. Последней частью является крышка, расположенная прямо над поплавковой камерой. Ее необходимо снять при работах. Функция нижней части — обеспечение работы верхней. Все, что находится под уровнем поплавковой камеры, называется корпусом карбюратора. Его составные части — это нижние окончания первичной и вторичной камер (те самые, что служат для потока воздуха) и расположенные внутри них дроссельные заслонки, в задачу которых входит открывать и закрывать сквозное движение кислорода. Свою работу заслонки начинают поочередно, сначала открывая первичную, а затем и вторичную камеру.

Конструкция системы отопления и вентиляции

Для наглядности предоставлена схема печки ВАЗ-2104

Итак, под позицией 1

находится резистор изменения скорости вращения вентилятора. Основа печки состоит из корпуса вентилятора2 и направляющей вентилятора обдува3 . С верхней частью корпуса они соединены скобами4 . Верхняя часть корпуса является кожухом радиатора5 . Сверху на нем установлен люк воздухопритока6 .

Внутри верхней части размещен радиатор 8

, а для плотности его посадки используется поролоновая прокладка7 . Этот радиатор соединен с системой охлаждения посредством металлических патрубков9 . На входящем патрубке установлен кран 10 подачи жидкости в радиатор.

Вентилятор печки состоит из крыльчатки 11

и электродвигателя12 . Крепится вентилятор в корпусе посредством скобы13 , а чтобы исключить его вибрацию, он поджимается подушкой14 .

На нижней части корпуса имеются заслонки подачи теплого воздуха на передние двери 15

, а также крышка подачи воздуха в зону ног16 .

Но это только конструкция печки, для того чтобы, обогрев салона ВАЗ 2104 происходил должным образом, к ней прикреплены дополнительные механизмы.

На следующих картинках показаны остальные элементы системы

Система отопления вид сбоку

Под обозначениями 1

и2 показаны левый и правый воздуховоды с левым4 и правым5 соплами. Позиция3 указывает на воздуховод лобового стекла. Панель управления –6 , с рукоятками управления краном9 , управления крышкой притока 10 и управления отопления боковых и ветрового стекол11 . Под позицией12 находится рычаг воздухораспределительной крышки.

Далее идут элементы самой печки: 13

– корпус вентилятора с крыльчаткой14 и электродвигателем15 , заслонка ветрового стекла16 , резистор управления скорости вентилятора17 , направляющая корпуса вентилятора21 , кран управления подачи жидкости22 , корпус радиатора23 , радиатор25 с прокладкой24 , элементы крепления крышки воздухопритока26 .

Позиция 18

– тяга управления заслонкой бокового обогрева,19 – заслонка обогрева боковых стекол,27 – тяга отопителя,28 – воздухозаборная решетка,29 – капот авто,30 – коробка воздухопритока,31 – ветровое стекло.

Настройка

Агрегат требует настройки

После того как вы установили Солекс 21053 на классику, нужно настроить его. Делается это для того, чтобы получить лучшие показатели в скорости езды автомобиля и уменьшить его расход топлива. Итак, первое, с чего следует начать, — настройка уровня топлива в поплавковой камере. Настраивать его можно при помощи специального шаблона. Однако, поскольку бензонасосы на машинах не всегда одинаковые, делать так не стоит.

Настраивать уровень нужно следующим путем:

  • На пять минут заведите двигатель и дайте ему поработать на холостых оборотах. Надо сказать, что заведется он, даже если Солекс совсем слабый и жиклеры давно пора сменить.
  • Дав отработать указанное время, заглушите мотор.
  • Снимите топливопроводный шланг. Если этого не произвести, то бензин может политься по нему и изменить показания. Отверните винты, крепящие крышку Солекса, и вытащите трос подсоса.
  • Снимая крышку, будьте предельно осторожны, если сделать это неправильно, можно повредить поплавки.
  • Любым приспособлением для измерения расстояния определите количество сантиметров от уровня топлива до того места, где раньше была крышка.

В обеих камерах будет различное расстояние, однако нужны показатели от 23 до 25 см. Подровнять уровень топлива можно, искривив поплавки и слив все лишнее. Теперь можно поставить назад все, что вы сняли с карбюратора в процессе. Заведите двигатель и следите за обеими камерами Солекса. Если с них капает бензин, то нужно еще немного уменьшить количество топлива.
