Стук в двигателе автомобиля, причины, способы диагностики

Как устранить стук гидротолкателей на Lada Priora

Своевременное и качественное обслуживание маслосистемы двигателя – залог безупречной работы гидрокомпенсаторного механизма. Ведь узел рассчитан на использование в течение всего ресурса силовой установки.

Использование рекомендуемой смазки

Когда гидротолкатели только застучали, производитель рекомендует сменить смазку на проверенный вариант. Поэтому при возникновении вопроса, какое масло лить в принципе, стоит проанализировать отзывы на предмет приемлемости определенной модели нефтепродукта гидравлическими компенсаторами.

Безусловно, лучшим выбором для Lada Priora будет рекомендованный заводом-изготовителем состав, указанный в книге по эксплуатации. Однако не все современные популярные продукты занесены в список.

Анализ мнений показывает, что действительно при оговоренной заводом универсальной вязкости 10W-40 или 5W-40 не каждое масло подходит. Например, Shell Helix Ultra 5W-40 вызывает стук уже на 15 000 км пробега, в то время как на Liqui Moly Optimal Synth 5W-40 «гидрики» молчат даже на 80 000 км.

Отзывы показывают, что оптимально выбирать следующие смазочные составы:

• Total Quartz 9000 Energy 5W-40.
• Mobil Ultra 10W-40.
• Wagner Windigo 10W-40.

Промывка

Многие владельцы в запущенных случаях прибегают к общей промывке двигателя. Однако эффективность такого мероприятия в борьбе со стучащими ГК мала. Объясняется плохой прокачиваемостью масла в области камер гидротолкателей.

Если смена смазки не помогает, оптимальный выход – снять крышку ГБЦ и найти, какие стучат гидрокомпенсаторы на моторе Лада Приора 16 клапанов и определить причину этого. Дефектные детали определяются путем диагностики сопротивления хода деревянным клином. Быстрая в сравнении с другими гидроопорами скорость перемещения свидетельствует об износе гидромодуля, наличие постоянного зазора – о его закоксованности.

Эффективным удалением нагара внутри ГК является их локальная мойка. Изношенные сборочные модули ремонту не подлежат.

Самостоятельная диагностика нарушений

Если нет возможности провести профессиональную диагностику в условиях автосервиса, то можно попробовать самостоятельно выявить причины, по которым появился характерный металлический звук.

1. Первоначально следует четко убедиться, что звук исходит именно от мотора, а не от других агрегатов или узлов. Если в автомобиле установлена механическая коробка передач, то рекомендуется полностью выжать сцепление, чтобы произошло разъединение сцепления с двигателем. В этом случае можно будет четко определить, что причина стука располагается именно в силовом агрегате, а не в трансмиссии.
2. Затем необходимо внимательно прислушаться к стуку, определить его продолжительность, цикличность, интенсивность звучания. Как отмечалось ранее, даже определенный уровень тональности характерен для разных неисправностей.
   • звонкий удар, набирающий обороты и исходящий из верхней области ГБЦ — проблема с зазорами клапанов;
3. звук, похожий на удар маленького металлического шарика по крышке со свойственным нарастанием — неисправность гидрокомпенсатора;
4. шелестящий, свистящий и скрипящий звук — неисправность цепи или ремня ГРМ, а также ремня генератора;
5. детонация имеет звонкую, яркую звуковую окраску, обычно применяется термин «стучат пальцы»;
6. также в обязательном порядке необходимо проверить надежность крепления опор (подушек) двигателя и, по возможности, всей ходовой части

Для более внимательного прослушивания возникших стуков автовладельцы очень часто применяют такой прибор, как фонендоскоп технического типа. Профессиональная диагностика подразумевает использование мотор-тестера.

Причин появления посторонних шумов в двигателе, в том числе и стуков различного характера, очень много. Многие из них указывают на незначительные неполадки, с которыми автомобиль может мирно «сосуществовать» на протяжении долгого времени. Но также появившийся стук может указывать и на серьезные поломки деталей и/или узлов ДВС, игнорировать которые категорически запрещено.

Конструкция двигателя подразумевает взаимодействие многих деталей и узлов, которые в процессе эксплуатации подвергаются достаточно значительным нагрузкам. Маркером для многих неисправностей ДВС служит исходящий стук, имеющий свою индивидуальную для каждого вида поломки тональность, продолжительность и интенсивность.

Благодаря этому при внимательной диагностике можно не только выявить причину неисправности ДВС, но и своевременно ее устранить.

Источник

Нюансы сборки

После замены 16 гидрокомпенсаторов, необходимо все привести в первоначальный вид. Самые ответственные операции по порядку:

1. Зачищаем и обезжириваем распредвалы и посадочные места постели и клапанной крышки, как на деталях так и на двигателе.
2. Меняем сальники, заглушки и ставим на места оба вала. Впускной имеет специальный поясок, которого нет на выпускном. Это его отличительная особенность.
3. Наносим герметик Gasket на установочное место постели распредвалов и монтируем ее (прокладки не требуется).
4. Обрабатываем герметиком посадку для клапанной крышки и монтируем ее (прокладки не требуется).
5. Ставим форсунки, трубки конденсатора, монтируем коллектор, генератор, его ремень, шкивы и ремень механизма ГРМ.
6. Восстанавливаем работу дроссельной заслонки, фильтра и присоединяем все провода.

Замена гидрокомпенсаторов, иногда приводит к тому, что двигатель не запускается из-за отсутствия компрессии. Как правило, «гидрики» устанавливаются маслонаполненными и может случиться так, что из-за несжимаемости компенсаторов некоторые клапана окажутся открытыми. Чтобы этого избежать, необходимо перед установкой поджать их струбциной.

Как снизить расход масла и увеличить ресурс двигателя Приора.

В результате неполного сгорания тяжелых фракций бензина последние откладываются в камере сгорания, закоксовывают кольца, попадают в масло. Происходит старение масла, снижение его эксплуатационных характеристик и как следствие сокращение ресурса мотора. Использование присадки в бензин, катализатора горения FueleXx, позволяет контролировать процессы горения и обеспечить полное сгорание. Результатом служит:

• Сохранение эксплуатационных характеристик моторного масла на протяжении его срока службы.
• Отсутствие нагара и смолянистых отложений в камере сгорания, на клапанах, кольцах.
• Увеличение ресурса силового агрегата

Замена гидрокомпенсаторов на ВАЗ-2110, 2111, 2112

Гидрокомпенсаторы (гидротолкатели) клапанов служат для автоматической регулировки тепловых клапанных зазоров. По сути, они являются своеобразными прокладками между кулачками распредвала и клапанами, способными изменять свою толщину.

Их применение в двигателе позволяет не производить систематическую настройку тепловых зазоров.

Конструкция гидрокомпенсатора состоит из корпуса в форме цилиндра и плунжера, включающего втулку, шариковый клапан и пружину.

Принцип его работы следующий. Когда кулачок поворачивается тупой стороной к толкателю, между ними возникает зазор. В это время подпружиненный плунжер поднимается вверх, перекрывая его, а масло через канал, с шариковым клапаном поступает в полость плунжера.

Поворачиваясь другой стороной, кулачок нажимает на толкатель, направляя его вниз. Клапан при этом закрывается шариком. Таким образом плунжер передает усилие кулачка непосредственно на клапан.

Неисправности гидрокомпенсаторов

Основным показателем выхода гидрокомпенсаторов из строя является их характерный стук. Именно он сигнализирует о том, что пришло время для замены. Причин этому может быть несколько:

• отработанный ресурс;
• преждевременный износ плунжерной пары вследствие попадания внутрь устройства продуктов износа;
• засорение каналов подачи масла. Если гидротолкатели пришли в негодность, отработав положенный срок, значит, автовладелец уделил максимум внимания двигателю.

  Но два других случая – это следствие использования некачественного, несоответствующего масла, его несвоевременной замены, неисправностей масляного насоса или других элементов системы смазки.

  Гидрокомпенсатор будет работать идеально, лишь, когда его внутреннее пространство будет полностью заполнено маслом. В противном случае динамические нагрузки постепенно его разрушат и они начинают стучать.

  Стоимость комплекта гидрокомпенсаторов и работы по их замене

  Гидрокомпенсаторы целесообразно покупать и менять не по одному, а комплектом. Цена комплекта для шестнадцатиклапанных двигателей ВАЗ 2112 составляет примерно 2200 рублей, чтобы не нарваться на брак, проверйте каждый гидрокомпенсатор.

Нюансы сборки

После замены 16 гидрокомпенсаторов, необходимо все привести в первоначальный вид. Самые ответственные операции по порядку:

1. Зачищаем и обезжириваем распредвалы и посадочные места постели и клапанной крышки, как на деталях так и на двигателе.
2. Меняем сальники, заглушки и ставим на места оба вала. Впускной имеет специальный поясок, которого нет на выпускном. Это его отличительная особенность.
3. Наносим герметик Gasket на установочное место постели распредвалов и монтируем ее (прокладки не требуется).
4. Обрабатываем герметиком посадку для клапанной крышки и монтируем ее (прокладки не требуется).
5. Ставим форсунки, трубки конденсатора, монтируем коллектор, генератор, его ремень, шкивы и ремень механизма ГРМ.
6. Восстанавливаем работу дроссельной заслонки, фильтра и присоединяем все провода.

Замена гидрокомпенсаторов, иногда приводит к тому, что двигатель не запускается из-за отсутствия компрессии. Как правило, «гидрики» устанавливаются маслонаполненными и может случиться так, что из-за несжимаемости компенсаторов некоторые клапана окажутся открытыми. Чтобы этого избежать, необходимо перед установкой поджать их струбциной.

Стук на высоких оборотах.

Причиной при которой появляется стук в моторе на повышенных оборотах является детонация. Детонация это процесс сгорания топливной смеси в цилиндре раньше положенного. Как заложено в принципах работы любого автомобильного ДВС, вся работа основана на 4-х тактах. Воспламенение топливо должно происходить, строго в определенный момент времени. Иногда, воспламенение происходит раньше времени, то есть до того момента когда на свече появится искра. В этот момент возникает детонация и как следствие стучит мотор на повышенных оборотах при нагрузке.

Детонация, может возникать по нескольким причинам

• низкое октановое число топлива
• раннее зажигание
• неподходящие свечи зажигания
• сильный нагар в цилиндрах

Детанция это главный враг двигателя, а в особенности двигателя с турбиной.

Как определить детонацию?

Если у вас появился стук в двигателе который выражается звонким и звенящем звуком при наборе оборотов, то это детонация. Появляется он при раскручивании мотора, и при больших нагрузках на него. Случаи когда возникает детонация:

• При разгоне(на повышенных оборотах)
• При подъеме в гору или при движении с большим грузом
• Когда включена слишком высокая передача, не соответствующая текущей скорости

Основы устройства и функционирования гидравлического компенсатора

Конфигурация

Идея автоматического регулирования тепловых зазоров может быть реализована в двух вариантах: обычный гидротолкатель и гидроопора. Последняя применяется в модулях газораспределения с коромыслами. На Lada Priora в шестнадцатиклапанной версии впуск и выпуск оснащены индивидуальными распредвалами. Оптимальным решением для такой компоновки является применение гидравлического толкателя.

Приоровский гидрокомпенсатор на 126 двигателе состоит из таких частей:

• Плунжерная пара, включающая цилиндрическую обойму и поршень с шариковым клапаном.
• Наружный корпус – толкатель.
• Система пазов и отверстий для маслоснабжения.

Принцип работы

Маслосостав поступает во внутреннюю полость поршня и, преодолевая сопротивление пружины, отталкивает шарик для заполнения замкнутого цилиндра. Заполняя гильзу, масло выдавливает поршенек наружу и гидротолкатель упирается в кулачок. Далее происходит запирание шарикового клапана и сборочная единица работает как обычный толкатель на моторах с регулируемым клапанным механизмом.

Как устранить стук гидротолкателей на Lada Priora

Своевременное и качественное обслуживание маслосистемы двигателя – залог безупречной работы гидрокомпенсаторного механизма. Ведь узел рассчитан на использование в течение всего ресурса силовой установки.

Использование рекомендуемой смазки

Когда гидротолкатели только застучали, производитель рекомендует сменить смазку на проверенный вариант. Поэтому при возникновении вопроса, какое масло лить в принципе, стоит проанализировать отзывы на предмет приемлемости определенной модели нефтепродукта гидравлическими компенсаторами.

Безусловно, лучшим выбором для Lada Priora будет рекомендованный заводом-изготовителем состав, указанный в книге по эксплуатации. Однако не все современные популярные продукты занесены в список.

Анализ мнений показывает, что действительно при оговоренной заводом универсальной вязкости 10W-40 или 5W-40 не каждое масло подходит. Например, Shell Helix Ultra 5W-40 вызывает стук уже на 15 000 км пробега, в то время как на Liqui Moly Optimal Synth 5W-40 «гидрики» молчат даже на 80 000 км.

Отзывы показывают, что оптимально выбирать следующие смазочные составы:

• Total Quartz 9000 Energy 5W-40.
• Mobil Ultra 10W-40.
• Wagner Windigo 10W-40.

Промывка

Многие владельцы в запущенных случаях прибегают к общей промывке двигателя. Однако эффективность такого мероприятия в борьбе со стучащими ГК мала. Объясняется плохой прокачиваемостью масла в области камер гидротолкателей. Если смена смазки не помогает, оптимальный выход – снять крышку ГБЦ и найти, какие стучат гидрокомпенсаторы на моторе Лада Приора 16 клапанов и определить причину этого. Дефектные детали определяются путем диагностики сопротивления хода деревянным клином. Быстрая в сравнении с другими гидроопорами скорость перемещения свидетельствует об износе гидромодуля, наличие постоянного зазора – о его закоксованности.

Эффективным удалением нагара внутри ГК является их локальная мойка. Изношенные сборочные модули ремонту не подлежат.

Присадки

Отсрочить выявление причин и чистку ГРМ помогают присадочные составы. На рынке можно встретить несколько продуктов. Наиболее популярны продукты от Liqui Moly и XADO. Эффективность веществ зависит от конкретного случая. Нередко любители моторных добавок приравнивают химию этого класса к пустой трате денег.

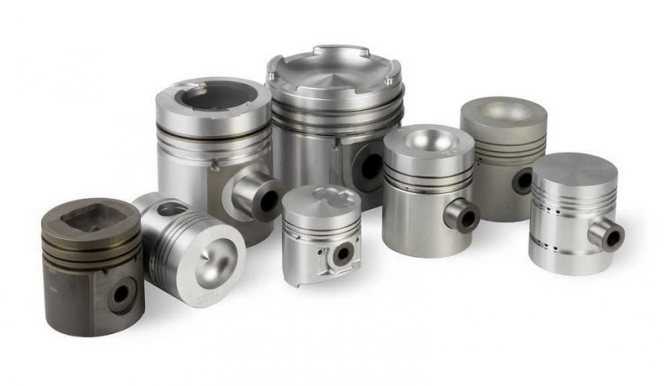

Безвтыковые поршни

Безвтыковые поршни имеют проточки под клапана в верхней части поэтому они не «втыкаются» в клапана, отсюда и название. Есть 3 вида безвтыковых поршней для Лады Приоры: СТИ, СТК, АВТРАМАТ.

Поршни СТИ

Это кованые поршни, их изготавливают на предприятии в Тольятти. Имеют глубокие канавки и плоское днище. Юбки покрыты графитом. Рекомендуются к установке на двигатель, который требует выравнивания плоскости головки блока цилиндров.

Для ремонта двигателя 21126 (1,6 л 16 клапанов) предназначен поршень СТИ 216,08 диаметром 82,0 мм. Пальцы и стопора в комплект не входят. Если ремонт без увеличения диаметра невозможен, то применяют поршни 216.09, 216.10, 217.16 или 217.17 и к ним идут поршневые кольца с диаметрами 82,5 мм, 83,0 мм, или 84,0 мм.

Поршни СТК

Поршни СТК изготавливают на предприятии «Samara Trading Company». Эти поршни «лекарство» для поршневых групп.

Их сплав отличается от сплава заводских поршней. Юбки поршней аналогичны юбкам заводских поршней и покрыты маликотовым антифрикционным покрытием.

Недостаток их в том, что не на всех поршнях нормальные боковые проточки под отвод масла. Поэтому, чтобы они не ели масло, нужно сверлом на 2 – 4 мм просверлить недостающие канавки. Сверлом на 3,5 – 4 мм нужно сверлить аккуратно, особенно справа, чтобы сверло не выскочило, зацепившись за острый край.

Подробная диагностика гидравлических компенсаторов на Lada Priora

Порой для фиксации причин стучащих гидрокомпенсаторов на 16 клапанном двигателе Лада Приора одного теплового состояния мотора недостаточно. Комплекс же испытаний позволяет более точно установить фактор, из-за которого возникает посторонний шум.

Диагностируем состояние

Одной из частых жалоб является стук и на холодную, и на горячую. Однако с повышением оборотов симптом пропадает. Актуален один из вариантов:

1. Износ или повреждение шарикового клапана. Без замены гидрокомпенсатора не обойтись.
2. Загрязнение внутренностей ГК продуктами износа вследствие выбора неправильной смазки или несвоевременной ее замены. Промывка внутренностей и смена маслосостава на кондиционный устраняет неисправность.

Если цокот проявляется только на горячей силовой установке и пропадает на высоких оборотах, а на остывшем агрегате посторонних звуков не наблюдается в любом режиме – износилась плунжерная пара. Гидрокомпенсатор подлежит замене в сборе.

Стук наблюдается только на высоких оборотах при любом тепловом состоянии, а на холостых – тишина, проблема с уровнем масла или в системе засасывания малоэмульсии. Выходить за пределы крайних меток на щупе не рекомендуется, ездить с поврежденным маслоприемником – тоже. Восстановление допустимого уровня разрешает задачу.
