Как сделать минитрактор из мотоблока: пошаговая инструкция

Для сельскохозяйственных работ необходима разнообразная техника. На поле хорошо себя показал китайский трактор, при помощи которого можно выполнять любые задания по подготовке земли, уходу за насаждениями и сбору урожая.

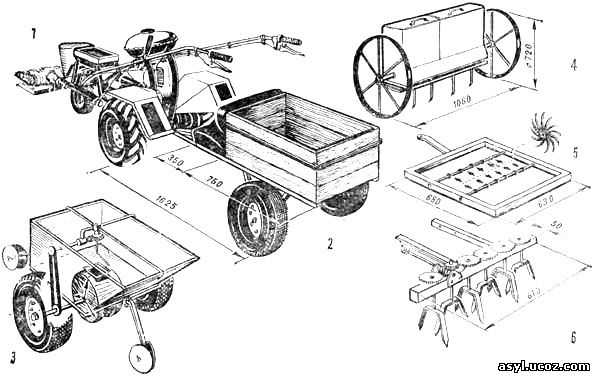

Виды сменных насадок для культиватора

Культиватор для мототрактора можно оборудовать различными насадками.

Они делятся на несколько видов:

лапы – необходимы для вспашки грунта с одновременным удалением сорняков. Существует несколько видов этих насадок. Долотообразные приспособления предназначены для рыхления почвы на глубину до 15 см. Стрельчатые универсальные лапы используются для сплошной или междурядной вспашки грунта на глубину до 14 см. Приспособления этого типа хорошо справляются с измельчением земли и срезанием сорняков. Односторонние плоскорежущие лапы предназначены исключительно для срезания крупных сорных растений;

  • боронки – насадки этого типа используются для обработки грунта между рядами и в защитных зонах;
  • подкормочные ножи – применяются для рыхления грунта в междурядьях и одновременной заделки в грунт удобрений. Максимальная рабочая глубина составляет 16 см;
  • игольчатые диски – предназначены для разрушения земляной корки и уничтожения сорняков. Глубина обработки составляет 4 см, а сдвиг грунта – 1–2 см;
  • окучники – эти насадки применяются для нарезки гребней и уничтожения сорняков в междурядьях. Максимальная глубина обработки – 16 см:
  • арычники-бороздорезы – используются в целях подготовки борозд для дальнейшего полива. Глубина борозд не превышает 20 см.

Все сменные насадки фиксируются на стойках культиватора посредством болтового соединения. Для продления сроков эксплуатации оборудования следует регулярно очищать его от сорняков и избегать контакта со слишком влажной почвой.

Дополнительные советы и предупреждения по эксплуатации гусеничного минитрактора в домашних условиях

Зачастую у потребителей и мастеров возникает желание сделать гусеничный мини-трактор своими руками. При этом не стоит никого отговаривать, ведь идея действительно имеет право на жизнь. Если у кого-о присутствует желание и возможность, то можно попробовать самостоятельно.


Минитрактор своими руками

Единственное, что потребуется – это самодельные агрегаты складываются в соответствии с определенным алгоритмом. Немаловажную роль играют запчасти, которые в некоторых случаях придется подгонять под остальные детали. Однако без четкого плана действия сборки и установки может быть затруднительно.

Первостепенно нужно на бумаге произвести все подсчеты, и только тогда браться за дело

Важно! Только правильные технические данные позволят вам собрать работающий агрегат

Также важно помнить об уходе и правилах эксплуатации этого чуда сельскохозяйственной техники

1 Несколько слов об изготовлении минитракторов

Мини-трактор своими руками можно сделать различными способами. Это зависит в первую очередь от того, какой из мотоблоков будет взят за основу. Однако существует стандартный вариант, к которому прибегают чаще всего.

В данном варианте мотоблок будет расположен на заведомо подготовленной раме, которая изготавливается самостоятельно. В качество тормозов будет взят механизм барабанного типа из Жигулей. Также из Жигулей можно взять рулевую рейку. А для разблокировки дифференциала следует возле руля установить ручку, что уменьшит неудобства, которые возникают на поворотах.

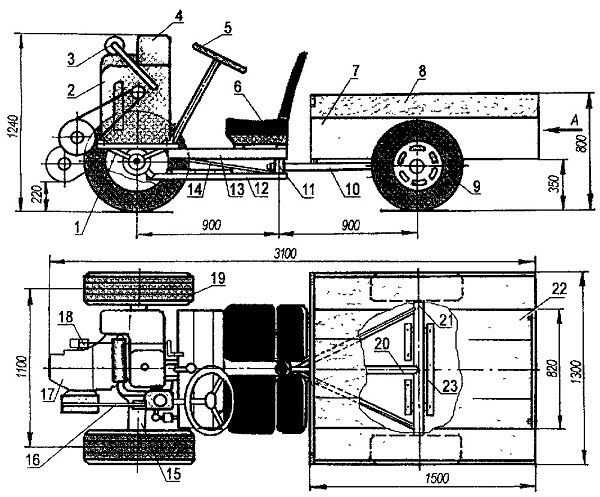

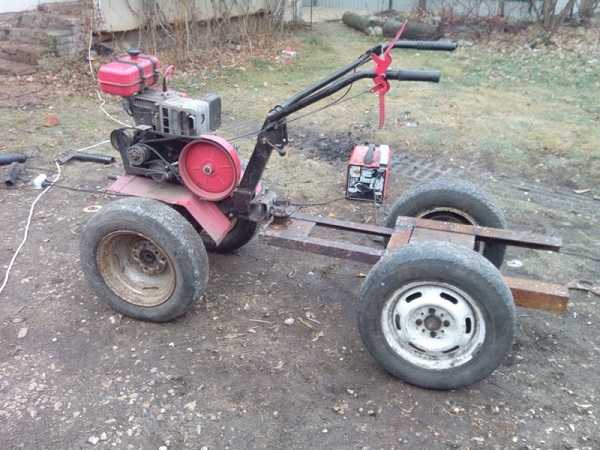

самодельный минитрактор из мотоблока и подручных материалов

1.1 Минитрактор из мотоблока МТЗ

Один из самых простых способов приобрести свой трактор – сооружение тракторов из мотоблоков МТЗ 05. Данный мотоблок оборудован 2-цилиндровым двигателем, ездящим на дизельном топливе. При работе нагрузка уходит на переднюю часть, что в существенной мере усложняет процесс работы. Однако данная проблема поддается устранению следующим образом:

  • переведите мотоблок в режим косилки;
  • полностью демонтируйте переднюю площадку;
  • посредством болтов установите на место площадки передние колеса (подойдет от мотоцикла) и руль управления;
  • прикрепите регулировочную тягу в верхнюю часть рамы, что прибавит конструкции дополнительную жесткость;
  • затем, при помощи электросварочного аппарата прикрепите к площадке водительское сиденье в том месте, где считаете нужным;
  • приварите сварочным аппаратом возле двигателя дополнительную площадку для аккумулятора и гидравлического распределителя;
  • установите в задней части устройства дополнительную стальную раму, которая необходима для системы гидравлики;
  • установите на переднее колесо ручной тормоз.

1.2 Минитрактор из мотоблока Каскад

Каскад – это один из лидирующих на российском рынке сельхозтехники мотоблок. Он имеет 4-ступенчатую коробку передач (две скорости передние, две задние), цепной усиленный редуктор, двигатель ДМ с карбюратором К-946, а также топливный бак на 4,5 литра. Расход топлива по паспорту – 2,7 литра в час.

Минитрактор из мотоблока работает с любым навесным оборудованием

Множество владельцев данного агрегата предпочитают использовать его для переоборудования мотоблока в минитрактор. При этом, переделка мотоблока Каскад под мини-трактор занимает совсем немного времени и усилий, особенно, если в наличии имеется адаптер с сидением. Если же купить адаптер по тем или иным причинам нет возможности, то трактор из мотоблока Каскад можно сделать самостоятельно.

1.3 Минитрактор из мотоблока ОКА

Соорудив трактор из мотоблока ОКА, вы сделаете огромный вклад в уход за земельным участком, так как сократится время и силы, которые расходуются на окучивание и другие виды земельных работ. Кроме того, в такой трактор, как и мотокультиватор, может быть оснащен разнообразным видом съемного оборудования: борону, плуг, грабли, косилку, окучиватель и другие.

Для изготовления самодельных тракторов с мотоблоков чаще всего требуются такие детали и инструменты:

  • сварочный аппарат;
  • комплект инструментов;
  • уголки, листы и трубы из прочного металла;
  • два колеса (подойдут мотоциклетные);
  • сиденье для водителя.

1.4 Мини-трактор из мотоблока Салют

Мотокультиватор фирмы Салют также хорошо подойдет для того, чтобы соорудить из него собственный мини-трактор. Данный агрегат является интегральным, так как рукоятки могут поворачиваться на 180 градусов. Надежное передвижение обеспечивается за счет 2 цельнолитых колес с резиновыми покрышками. Захват фрезы у Салюта – 80 и 105 см. Что касается движущей части, то Салют может иметь несколько вариантов 4-тактных двигателей, при этом производители моторов также разнятся.

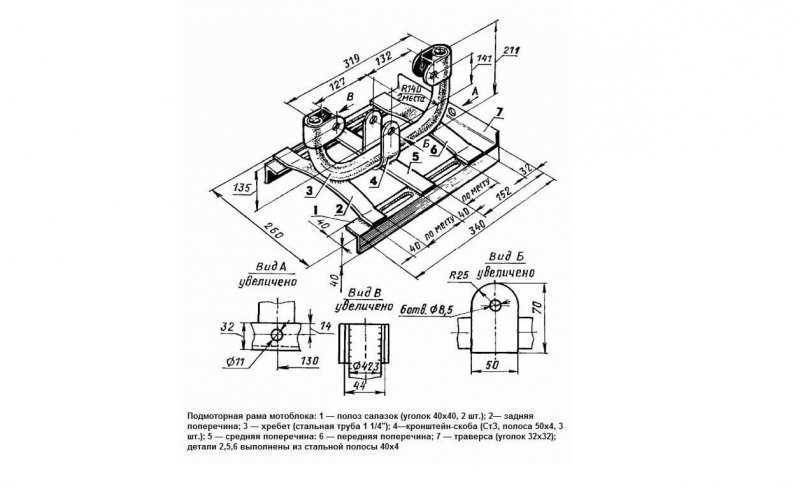

Рама для установки мотоблока

Данная установка оснащена ременной передачей на двигатель от редуктора, при этом, в отличии от других моделей, Салют имеет 2 ремня, что уменьшает проскальзывание ремней, а также увеличивает крутящий момент, передающийся на вал агрегата и срок эксплуатации.

Минитрактор из мотоблока Зубр

Такой трактор из мотоблока имеет неплохую силовую установку, работающую на дизельном топливе

Чтобы получить качественную конструкцию, следует уделить внимание следующим элементам:

  • Установка гидравлической системы, которая позволит использовать навесное оборудование.

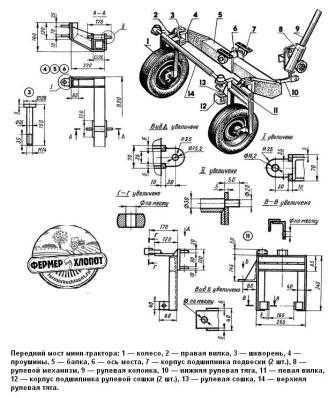

  • Передняя балка оснащается специальными или родными колесами, которые будут обеспечивать правильную балансировку.
  • Двигатель устанавливают на раму во фронтовой части, что сохраняет правильный баланс трактора.

Чтобы самоделка получилась максимально прочной, все ее части соединяют специальными крепежными элементами и обрабатывают сваркой.

Преимущества и недостатки самодельного минитрактора

Если следовать инструкциям и чертежам, это не так уж сложно. Во-вторых, вы будете знать конструкцию своей техники на все 100%, поэтому сможете устранить практически любые неполадки самостоятельно. То есть, вам не придётся обращаться в сервисы, что сэкономит время и деньги.

В-третьих, вы получите очень полезный опыт, поэтому сможете вполне заслуженно именовать себя Кулибиным нашего времени. Ведь подобная переделка под силу далеко не каждому, поэтому, если вам она удалась, то это вполне может считаться заслуженным поводом для гордости.

К недостаткам самодельных минитракторов своими руками можно назвать то, что своими руками у вас едва ли получится сделать минитрактор аналогичный по надёжности с заводским. Поэтому вам стоит готовиться к достаточно частым ремонтам и дальнейшему совершенствованию собственной техники.

Кроме того, вы можете получить травму в процессе переделки мотоблока. На что обратить внимание при переделке?

Нужно учитывать, что мотоблок и минитрактор представляют из себя разные по конструкции виды техники, поэтому, превращая один вид техники в другой, вы должны учитывать некоторые особенности, которыми обладает минитрактор.

Так, вы будете садиться на данный вид техники, от чего центр тяжести значительно повысится. Это моет негативно сказаться на прохождении поворотов, ведь ваш трактор может просто перевернуться. Чтобы этого избежать, вам требуется расширить ведомую ось.

Тогда площадь минитрактора также увеличится, а устойчивость, соответственно, повысится. Кроме того, в расширении явно будет нуждаться колёсная база. Специально для этой цели в продаже вы можете найти втулки, которые позволяют сделать минитрактор устойчивее и шире без токарных работ.


Мотоблок дез дифференциала

Также, на небольших и средних мотоблоках часто отсутствует дифференциал. Для его замены проще всего установить блокирующие колёсные удлинители.

Также вам обязательно нужно придерживаться правил безопасности при самой переделке, чтобы не получить травму. Работайте строго по чертежам, ведь это гарант того, что всё получится правильно.

Минитрактор из мотоблока своими руками станет не просто сельскохозяйственной техникой, но и настоящим поводом для гордости для любого мужчины.

Поэтому любому, кто нуждается в подобной технике, стоит попробовать сделать её самостоятельно. Благо, вся необходимая информация для этого есть, а материалы приобрести несложно. Мотоблоки очень полезны в хозяйстве. Но нередко бывает, что старые модели люди не используют.

Участью такой техники очень часто становится бесцельное пребывание в гараже и постепенное ржавение. Проблема в том, что многие не знают, что из мотоблоков даже старого образца можно соорудить нужную технику, например, минитрактор.

Данная машина будет крайне полезной в сельском хозяйстве, ведь с помощью неё можно проделывать широчайший спектр работ. Поэтому даже старые мотоблоки можно весьма успешно использовать для создания минитракторов, которые вам более чем пригодятся.

Сделать это можно и из нового мотоблока, если считаете, что компактный трактор вам нужнее.

Плюсы. За что мы любим эти мотоблоки!

  • Фактически, мотоблоки с ВОМ это полноценные тракторы без задних колёс. Они способны на поднятие целины на любом типе почв (за исключением УГРА НМБ-1, этот мотоблок отдельная история).
  • При работе с почвой делают всю работу сами. Оператор не помогает мотоблоку, а только выставляет углы и задает направление.
  • Навеска под ВОМ идёт тракторного типа. Большой захват, высокий ресурс, максимальное КПД за счёт передачи крутящего момента без потерь на проскальзывании ремня и прочих неудобств ременных мотоблоков.
  • При установке адаптера, мотоблок превращается в полноценный минитрактор.
  • Полноценная трансмиссия с возможностью выбора оптимальной скорости работы на любых режимах.
  • Работа активной фрезой не требует повторной культивации.

Исходя из плюсов, можно сделать вывод:

Данные изделия будут полезны тем, кто не захотел сидеть в кабине МТЗ, а из любви к пешим прогулкам решил взять мотоблок, который справится со всеми задачами МТЗ в схожие сроки.

Преимущества нашего сервиса:

  • Только у нас работают более 5-ти лучших мастеров по ремонту минитракторов всех марок;
  • Мы осуществляем ремонт любой сложности;
  • Предоставляем обязательную гарантию на все виды работ и комплектующие;
  • Сумма за диагностику при осуществлении ремонта не взимается;
  • Производим доработку и установку любого навесного оборудования;
  • Осуществляем консультации клиентов при возникновении неисправности;
  • Принимаем на гарантийное обслуживание, имея статус официального дилера;
  • Забираем технику в наш сервис и после обслуживания привозим обратно.

Мы любим свою работу и знаем о ней все – поэтому отремонтируем минитрактор в максимально короткие сроки!

Как собрать самодельный трактор

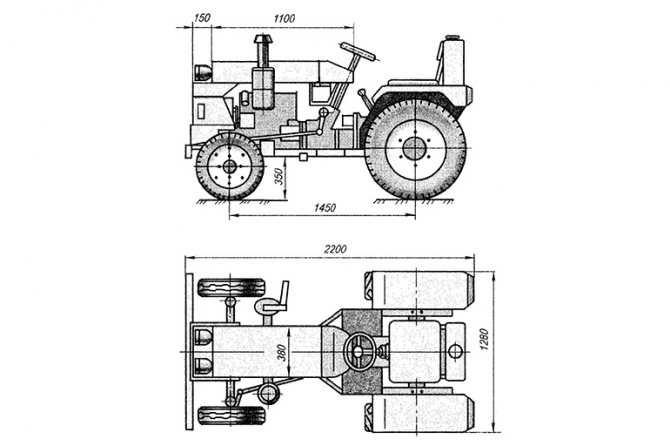

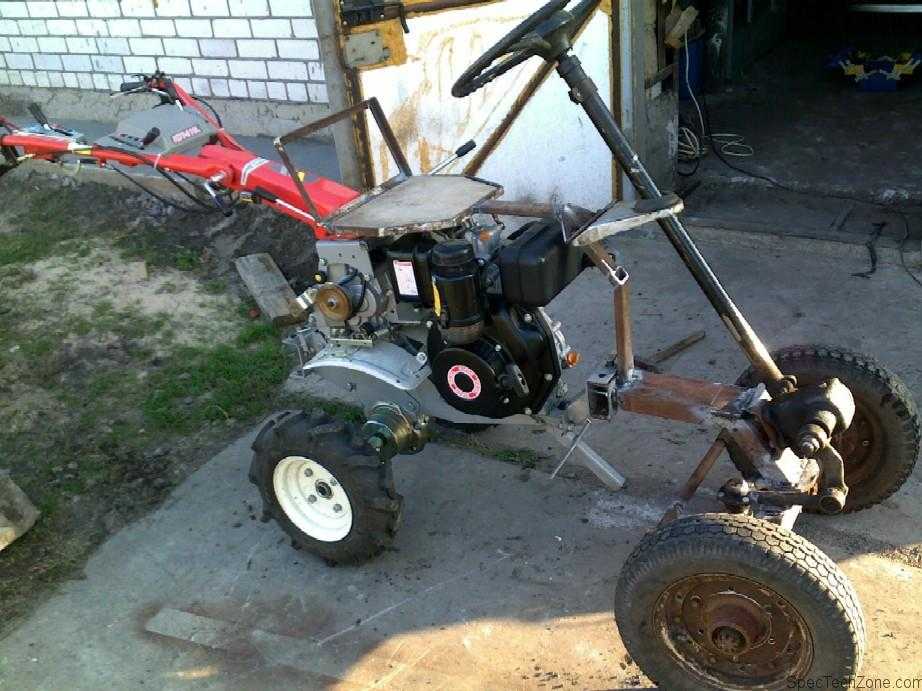

Минитрактор из мотоблока

Главной конструкцией самодельного гусеничного минитрактора своими руками, на которую ложится вся нагрузка, является рама. Именно от ее прочности будет зависеть стабильная работа всей конструкции. Материал для изготовления рамы – швеллер.

Важно! Раму для трактора, согласно чертежу, обязательно делают трехступенчатой. Усиленную жесткость можно придать с помощью лонжеронов

Передняя траверса делается короче задней.

Не менее важным этапом в конструировании маленького минитрактора на гусеницах своими руками является выбор надежного двигателя. Он может быть любым, главное, чтобы полностью соответствовал крутящему моменту. Идеально, если можно будет достать дизельный двигатель с мощностью около 12 лошадиных сил, с 4 цилиндрами и системой охлаждения с помощью воды. Также хорошими вариантами будут моторы от тракторов «Земляк», от старой автомобильной техники.

Интересно. Некоторые фермеры рекомендуют устанавливать на гусеничных тракторах моторы от мотоблоков «Садко», «Мурашка». Полученная конструкция будет обладать производительностью и большой долговечностью.

Мост можно подобрать от любого автомобиля. Рекомендуется оставить выбор на автомобиле «ГАЗ». Иногда мост может потребоваться немного укоротить.

В домашних условиях очень легко изготовить и гусеницы к трактору. Их делают из тележки, старой покрышки. Размеры гусениц выбирают, исходя из габаритов трактора. Покрышка по бокам обрезается и одевается на смонтированные колеса

Предельно важно, чтобы размеры компонентов подходили друг к другу

Гусеничный минитрактор своими руками

Принцип работы самоделки, изготовленной в домашних условиях, такой:

  • передача крутящего момента на коробку передач;
  • поступление крутящего момента на систему дифференциала;
  • начало двигательного процесса колес;
  • поворот происходит при торможении полуоси, в это время крутящий момент переходит на вторую полуось.

Последовательность действий при конструировании самодельного мини-трактора на гусеницах такая:

  • сбор всех элементов рамы в одну конструкцию, установление ведущих катков и опорных частей;
  • монтаж мотора, соединение его с коробкой передач трактора;
  • монтаж узлов тормозной системы, дифференциала;
  • соединение этих важных элементов с коробкой передач;
  • оборудование узла управления и упорядочение рабочего места водителя;
  • сбор, установка гусеничного аппарата, вспомогательных элементов;
  • проверка агрегата, рабочего состояния всех узлов, при необходимости – доработка;
  • первая обкатка трактора.

Пошаговая инструкция как изготовить самодельный гусеничный трактор

Многие землевладельцы и мелкие фермеры не представляют ведение крестьянского хозяйства без механизированной техники. Транспортировка грузов и строительных материалов, обработка и выравнивание грунта, очистка участка от мусора и снега — эти сельскохозяйственные работы становятся более эффективными и удобными при наличии самодвижущейся машины — трактора. В агрегате с навесным и прицепным оборудованием перечень выполняемых процедур увеличивается, при этом существенно снижается рабочее время, сокращается технологический процесс, увеличивается производительность.

Особенности конструкции минитрактора

  • Рассматриваемый вид техники для фермеров, огородников и дачников имеет большое распространение, в отличие от колесных больших тракторов.
  • Этот гусеничный минитрактор кажется, на первый взгляд, достаточно сложным. Это превосходно собранное устройство с продуманным расположением функциональных узлов.
  • В качестве рамы выступают 2 лонжерона и 2 траверсы. В трактор устанавливается мотор, который соответствует всем необходимым требованиям. В последнее время в машины монтируются моторы даже до 40 лошадиных сил и имеющие 4 цилиндра.
  • Мост трактора обеспечивает надежность и долговечность. Он рассчитан на большой вес и нагрузку.
  • Гусеницы обычно бывают стальными. К ним привыкло большинство пользователей. Резиновые гусеницы по качеству ничем не уступают стальным и превосходно справляются с нагрузкой.

Минитрактор из мотоблока своими руками – порядок изготовления

Перед тем, как начать изготовление минитрактора на базе мотоблока, потребуется подготовить необходимые для работы материалы. Комплект для переделки включает:

  • аппарат для сварки;
  • отвертки и гаечные ключи;
  • электрическая дрель и комплект различных сверл;
  • болгарка и набор дисков по работе с металлом;
  • комплект гаек и болтов.

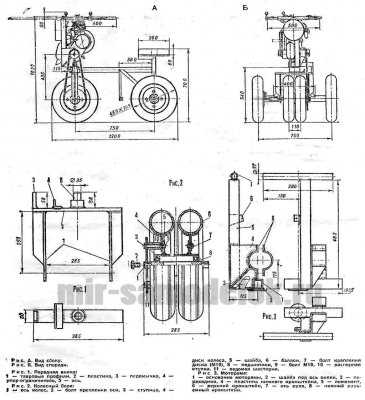

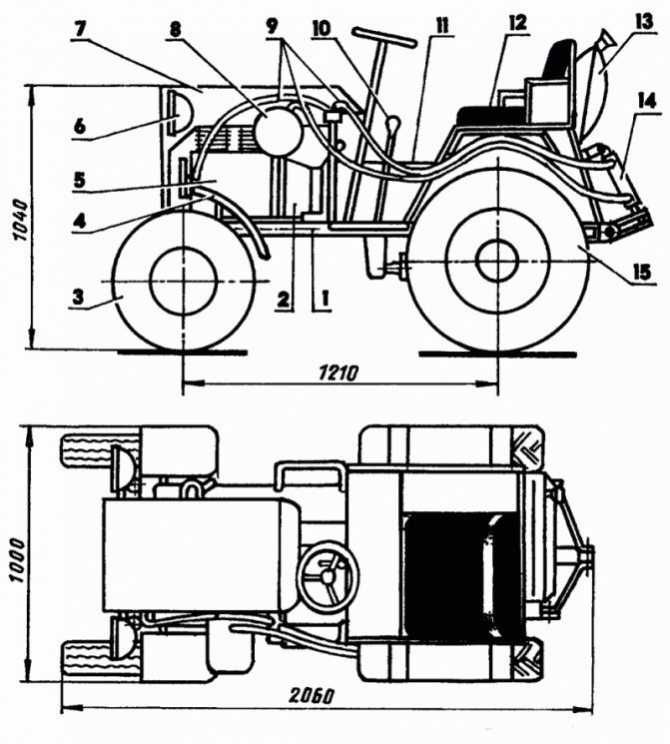

Правильно собрать трактор из мотоблока помогут подходящие чертежи. В них вы найдете информацию о том, в каком порядке соединять детали и какой метод крепления подойдет для их надежного монтажа.

Переделка мотоблока в минитрактор выполняется в следующем порядке:

  1. Минитрактор на базе мотоблока обязательно должен быть оборудован крепкой надежной рамой. Она должна выдерживать дополнительную пару колес, плюс к этому на несущую конструкцию будет давить груз, перевозимый в тракторе. Для изготовления прочной рамы лучше всего подойдут трубы или уголки из металла. Обязательно учтите, что чем тяжелее рама, тем лучше будет сцепление минитрактора с дорогой, и тем качественнее будет выполняться вспашка грунта. Толщина стенок рамы также не имеет большое значения – главное, чтобы они не перегибались под давлением перевозимого груза, Нарезать заготовки для изготовления рамы можно при помощи болгарки. Затем все детали соединяются между собой сначала посредством болтов, после чего окончательно привариваются друг к другу. Чтобы рама стала крепче и надежнее, оборудуйте ее поперечной балкой;
  2. Сразу же после изготовления рамы ее можно оборудовать навесным механизмом, посредством которого маленький трактор будет оснащаться дополнительными приспособлениями. Устанавливать навеску можно, как в передней, так и в задней части несущей конструкции. Если в дальнейшем изготавливаемый минитрактор планируется использовать в паре с прицепом, то к задней части его каркаса следует приварить фаркоп;
  3. На следующем этапе самоделка оборудуется передними колесами. Для этого изготавливаемый мини-трактор лучше всего оснастить двумя уже готовыми ступицами с предусмотренными на них тормозами. Далее необходимо закрепить сами колеса. Для этого возьмите отрезок стальной трубы, диаметр которой подходит к передней оси. Далее закрепите к трубе ступицы колес. В центральной части трубы просверлите отверстие, которое необходимо для монтажа изделия к передней части рамы. Затем установите рулевые тяги и скорректируйте их по отношению к раме посредством червячного редуктора. После монтажа редуктора установите рулевую колонку. Ось в задней части изготавливаемого трактора монтируется через запрессованные подшипниковые втулки. Используемые колеса должны быть в диаметре не более 15 дюймов. Детали меньшего размера приведут к «зарыванию» агрегата передней частью, а колеса, размером более, существенно ухудшат маневренность минитрактора;
  4. На следующем этапе необходимо оборудовать минитрактор двигателем от мотоблока. Лучше всего установить мотор в передней части агрегата, так как таким образом вы улучшите баланс сельскохозяйственной машины при эксплуатации с загруженным прицепом. Для установки мотора обустройте надежную систему крепления. При монтаже мотора не забывайте, что вал отбора мощности необходимо закрепить соосно шкиву, расположенному на заднем мосте мини-трактора. Усилие на колеса должно проходить при помощи ременной передачи. Более детально о переделке мотоблока в минитрактор расскажет видео.

Изготовленный своими руками трактор останется оборудовать надежной тормозной системой и качественным гидрораспределителем, который необходим для исправной эксплуатации агрегата с навесным оборудованием.

Подготовка к созданию самодельного мини-трактора

Для создания мини-трактора на базе мотоблока нужно составить чертеж, его кинематическую схему, а также заранее подготовить материалы, инструменты и оборудование. Если вы владеете требуемыми знаниями и навыками, то с разработкой схемы демонстрации механизма удастся разобраться самостоятельно. Но если таких навыков нет, то найти можно более подходящий вариант в сети.

Для самодельного минитрактора детали и комплектующие можно использовать покупной заводской комплект. Но такое решение нельзя назвать правильным для тех, кто намерен осуществить переломку 4х4 и сэкономить на этой процедуре.

Для техники нужно:

  • набор инструментов;
  • оборудование для сварочных работ;
  • дрель с различными сверлами;
  • трубы, швеллеры, выполненные из металла;
  • гайки, болты;
  • болгарка и диски для работы с металлом.

Внимание! Покупка готового комплекта запчастей для переделки – главная статья расходов, экономить на которой не следует. В противном случае качество готовой конструкции оставит желать лучшего

Кроме этого, для самодельного трактора требуется выбрать два колеса, навеску, кресло для водителя, рулевой механизм, педали и мотоблок с нужным весом и мощностью. Идеально, если это будет аппарат тяжелого класса с дизельным двигателем. Благодаря этому в распоряжении появится сделанный в домашних условиях, но при этом мощный мини-трактор, который эффективно справится с сельскохозяйственными задачами.

При выборе массы нового мини трактора надо учитывать состояние земли, на которой он будет использоваться. Если она уплотнена, пересохшая, то агрегат может и не справится с поставленной перед ним задачей. Следовательно, чем тверже почва, тем тяжелее надо выбирать мотоблок. А мощность мотора нужно соотносить с площадью участка, который будет обрабатываться таким трактором. Поэтому, чем она больше, чем производительнее должен быть двигатель.

Выбор двигателя для самодельного трактора

Если вы решились собирать минитрактор своими руками, то в первую очередь нужно подобрать к нему силовой агрегат. В качестве последнего часто используют двигатель ЗИД. Это четырехтактный агрегат с объемом 0,52 л. и мощностью 4,5 л/с, который вполне подойдет для обработки 2-3 гектар земли. Двигатель отличается простотой обслуживания, поэтому его часто устанавливают на различную самодельную технику, к тому же, его просто купить в интернете.

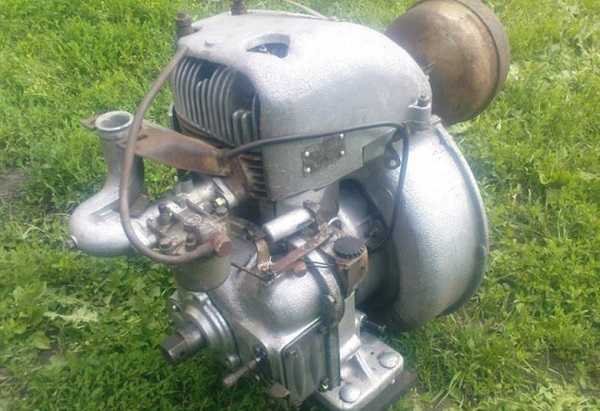

Еще одним вариантом для самоделки является двигатель УД-25. Это двухцилиндровый агрегат, имеющий мощность порядка 12 л/с и объем 0,42 л. Хотя данный тип моторов давно снят с производства, в интернете имеется большое количество предложений по продаже данного агрегата. Его можно купить приблизительно за 5 000 – 8 000 рублей.

Нередко при изготовлении самодельных тракторов мастера используют моторы от автомобилей. Например, можно встретить минитракторы с двигателем от Оки.

Данный двигатель имеет мощность 29,3 л/с и объем 0,649 л. По сути, это вазовский мотор (ВАЗ 21083), только в облегченном варианте, поскольку имеет в 2 раза меньший вес. Отличительная особенность двигателя от Оки – это малый расход бензина и высокий КПД.

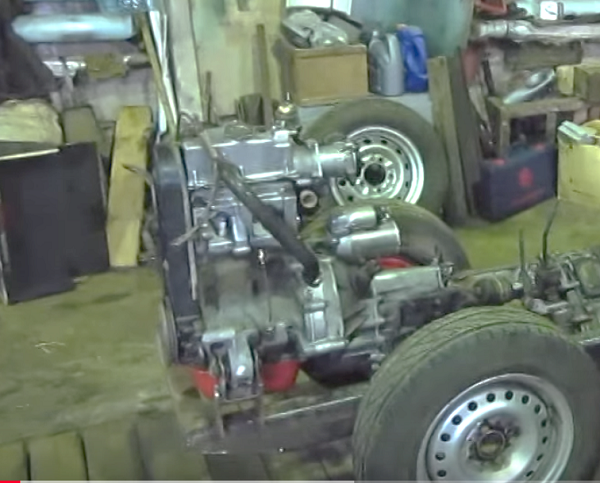

Более дорогостоящий вариант – это двигатель из «Жигулей». Моторы линейки автомобилей ВАЗ имеют мощность двигателя от 59 л/с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ – это достаточно мощный агрегат, который способен справиться практически с любыми сельскохозяйственными работами.

Владельцам мотоблоков изготовить минитрактор для домашнего хозяйства проще всего, поскольку данный агрегат уже обладает всеми необходимыми узлами управления. Остается лишь сделать подходящую раму, и трактор готов.

Конструкция гусеничного агрегата

Конструкция гусеничного минитрактора самодельного типа включает в себя такие обязательные элементы:

Самодельный гусеничный минитрактор

  • раму с сиденьем, на которой закреплен ведущий мост и дополнительная ось;
  • двигатель;
  • мост;
  • коробку передач с дифференциалом;
  • гусеницы.

Рама — это основная часть минитрактора, к которой крепятся все остальные узлы и механизмы. Раму можно изготовить самостоятельного, но остальные детали необходимо приобрести.

Изготовление рамы

Для этого потребуется сварочный аппарат. Подойдет инверторный или трансформаторный, т. к. рама сваривается из швеллеров или балок из обычной стали.

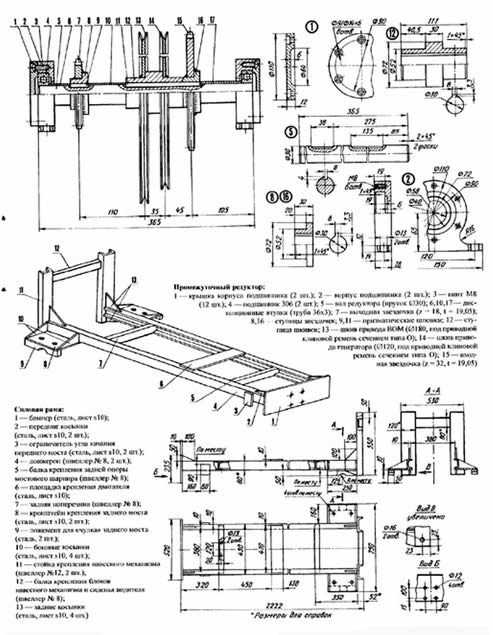

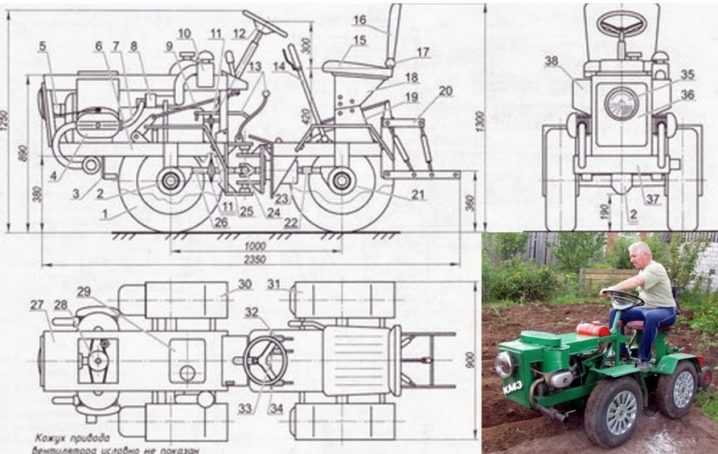

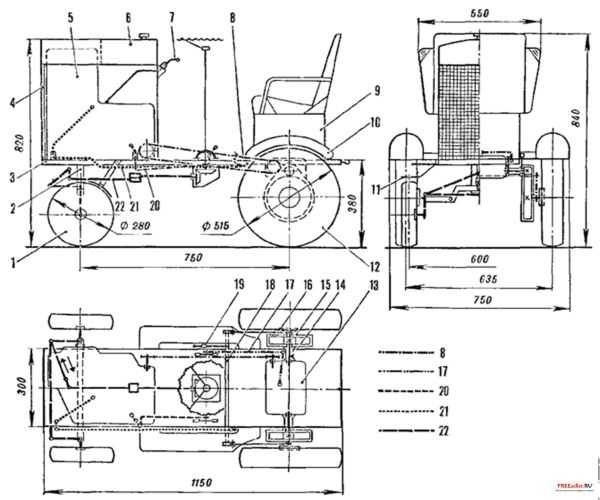

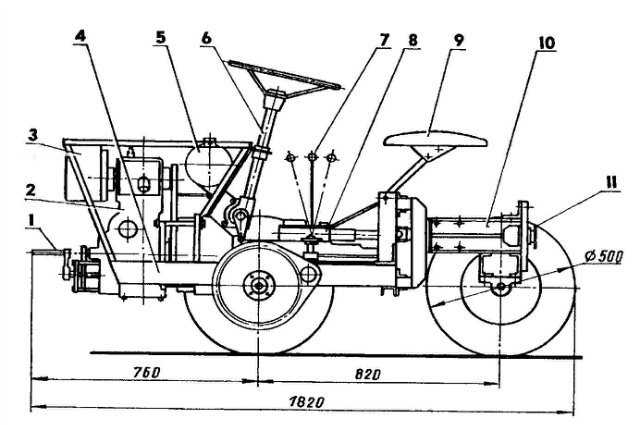

Чертеж самодельного минитрактора

Для изготовления рамы необходимо предусмотреть два лонжерона (продольных несущих элемента) и две траверсы (поперечных). Для обеспечения большей прочности можно использовать один строенный лонжерон — боковые элементы из швеллера, а средний — из трубы квадратного сечения, с ребром жесткости.

Передняя траверса должна быть меньше задней. Оптимальный вариант — изготовление передней детали из швеллера двенадцатого размера, а задней — из швеллера шестнадцатого.

Сверху на раму монтируется любое удобное сиденье, устанавливается двигатель, КПП и все остальные элементы конструкции.

Рама для гусеничного минитрактора

Силовая установка

Чтобы сделать гусеничный минитрактор своими руками, потребуется дизельный двигатель мощностью от 12 до 40 л. с. (чем больше участок, который придется обрабатывать минитрактору, тем мощнее берется двигатель). Он должен развивать подходящий для трактора крутящий момент (в некоторых случаях потребуется уменьшить обороты).

Охлаждение силового агрегата — водяное, в противном случае он быстро вскипит.

Двигатель соединяется с коробкой передач и дифференциалом.

Дизельный двигатель для минитрактора

Мост

Это самая ответственная часть конструкции, в которой нельзя использовать бросовые элементы. Из-за технической сложности моста его, как и мотор, нельзя изготовить самостоятельно.

Рекомендуется взять исправный мост в комплекте от подходящей машины, например, от ГАЗ-21 «Волга». Для данных размеров его потребуется укоротить до 800 мм, обточив боковины, и снять заклепки на чулках фиксации.

Мост ГАЗ-21

Гусеницы и колеса

Для минитрактора на гусеницах своими руками используются покупные или самодельные гусеницы. Если приобрести их нельзя, то можно изготовить из старых покрышек с глубоким протектором, скрепив части скобами.

Крепление втулочно-роликовой цепи на гусеничной ленте

Гусеницы в маломощных минитракторах применяются резиновые. Они туго натягиваются на колеса, которые можно взять любые — обрезиненные от тележки, использовать старые автомобильные диски и т. п. Из-за малой длины гусеничного аппарата нет необходимости устанавливать промежуточные катки.

Стыковка гусеничной ленты для минитрактора

Это интересно: Как изготовить самодельный окучник для минитрактора: рассказываем детально

Самодельный гусеничный минитрактор

Также стоит рассмотреть, как сделать самодельные гусеницы. Выполнить это можно из подручных средств, которые имеются у многих автолюбителей, а также прикупив недостающие детали

Важно учитывать также и необходимость наличия:

  1. Чертежей. Отсутствие таких схем не позволит корректно собрать конструкцию. В нем указываются все размеры, последовательность действий и количество деталей. Чертежи всегда должны быть в доступности, чтобы при необходимости с ними свериться для эффективной сборки контракции.
  2. Инструмента, представленного болгаркой, дрелью и сварочным аппаратом.

К тому же в процессе выполнения сборочных работ нужно быть максимально собранным и внимательным

Каждые гайки или болтики должны быть плотно закручены, а все сварочные швы важно тщательно зачищать. Гусеничные самодельные минитрактора по своей конструкции состоят из следующих частей:

Рама. Чтобы собрать этот элемент потребуется несколько лонжеронов и траверсов.
Двигатель. Рекомендуется использовать дизельные варианты, мощностью 12 л.с., но ограничения в этом плане отсутствуют

Важно наличие крутящего момента, а также достаточного уровня тяги.
Мост. Лучше всего применять с этой целью мост, взятый из старого автомобиля, который достаточно укоротить.
Гусеницы

Здесь важно взять 4 колеса и пару гусениц из старого трактора либо иного агрегата.
Коробка передач. Оптимальным вариантом будет модель, взята с ГАЗ-53.

Основные затруднения в процессе сборки заключаются в необходимости выполнять подгонку всех деталей. В некоторых случаях потребуется часть из них переделывать. Из-за этого рекомендуется придерживаться следующей последовательности:

  1. Сначала собрать раму и смонтировать на ней опоры для катков.
  2. Поставить силовую установку и коробку передач вместе со сцеплением.
  3. Дальше поставить тормоза, а также дифференциал.
  4. Теперь следует смонтировать детали управления и обустроить место оператора.
  5. После этого устанавливают гусеницы и проводится их наладка.
  6. Монтируются все дополнительные элементы.
  7. В конце требуется протестировать на работоспособность все узлы и агрегаты.

Этот план является приблизительным и только показывает очерёдность выполнения работ

Важно помнить, что на каждом этапе возникают свои тонкости. На видео можно посмотреть примерный порядок действий

Что выгоднее использовать в домашнем хозяйстве – самоделку или заводскую модель

Однозначного ответа на этот вопрос нет. Каждый вариант имеет свои особенности, которые в чем-то будут лучше других. Тем, кто хорошо разбирается с техникой и инструментами, не проблема будет по чертежам собрать самодельные агрегаты. При их отсутствии стоит приобретать заводские модели.

Пошаговое изготовление

Процесс изготовления самодельного минитрактора на гусеничном ходу не является сложным. Часто мастера делают его на основе старого мотоблока посредством установки специального адаптера. Существуют и такие конструкции, узлы которых полностью собраны своими руками.

Чтобы повысить теоретические навыки и знания по инженерной механике, специалисты рекомендуют почитать техническую литературу, воспользоваться интернетом, ознакомиться с руководством по эксплуатации сварочного оборудования.

Рабочие показатели самодельного гусеничного минитрактора мало отличаются от заводских моделей, затраты на их создание минимальны, особенно в случаях использования готовых узлов, гидроразъемов и адаптеров с неисправной техники.

Набор механизмов, материалов и необходимых инструментов имеет следующий вид:

  • сварочный аппарат;
  • расходные материалы — электроды, проволока, газ, кислород;
  • электродрель со сверлами;
  • гаечные ключи и отвертка;
  • болгарка;
  • диски для нарезания металла;
  • крепежные элементы;
  • металлопрокат для рамы;
  • смазочные материалы;
  • грунтовка и краска.

Рабочие узлы делаются по отдельности и собираются. При сборке чертежи каждой детали необходимо сверить с изготовленными механизмами.

Рама и кабина

От прочности и жесткости рамы зависит устойчивость всей конструкции, т.к. на основу устанавливаются все механизмы и узлы.

Рама представляет собой сварную базу, состоящую из поперечных траверсов и продольных лонжеронов. Профессионалы выполняют лонжероны 3-ступенчатыми и сваривают их из отрезков стального облегченного швеллера №10. Передние траверсы делают из швеллеров №12, задние — №16.

Для увеличения устойчивости по внутренним углам кронштейнов переднего моста устанавливают косынки 5 мм из стали «тройки». К лонжеронам спереди присоединяют стальные пластины крепления конструкции по 8 мм к заднему мосту и кронштейну навески, по боковым сторонам приваривают стальные подножки. На раме сверлят 15 крепежных отверстий М12 по месту установки деталей и узлов согласно чертежам, предусматривают возможность крепления двигателя и сидения.

В переднюю траверсу монтируют 2 сварные втулки из 20 мм Ст3, в задней — кронштейн рулевой колонки из стальной полосы сечением 8х70 мм.

Затем к основанию крепятся опорные катки и колесные пары.

При желании гусеничную самоделку можно изготовить с кузовом из нержавейки, который будет защищать водителя и механизмы машины от грязи и воздействия внешних механических факторов.

Двигатель и электрооборудование

Для минитрактора выбирают двигатель, который отвечает требованиям по мощности и крутящему моменту. Более всего подходит дизельный 4-цилиндровый силовой агрегат не менее 12 л. с. с водяным охлаждением. Для увеличения технических показателей можно использовать мотор и мощнее.

Электрооборудование подключается по электрической схеме. Аккумуляторную батарею встраивают под сидением машины в специальный ящик. Фары, габаритные фонари, сигналы торможения не являются обязательными и устанавливаются по мере возможности и при желании мастера.

Ходовая система и тормоза

Движители устанавливают с 2 сторон рамы. Остов трактора соединяется с опорными катками с помощью подвески, передающей силу тяжести и обеспечивающей плавность хода при повороте и движении по неровной поверхности. Роль катков выполняют колеса, которые можно снять с садовой тележки, вместо траков подойдут автопокрышки с глубоким протектором.

На модуль можно установить дисковые тормоза, при этом машину оборудуют 2 мостами, наличие фрикционов и планетарной передачи необязательно. На тракторах специалисты ставят также ленточные тормоза. Они отличаются простотой и отличной совместимостью со всеми механизмами.

Рулевое управление и трансмиссия

Самодельный трактор на гусеничном ходу управляется за счет механизма поворота трансмиссионно-моторного блока. Стандартный руль следует присоединять после установки водительского сидения, чтобы настроить угол наклона и высоту.

Гусеницы

Гусеницы изготавливают из простых покрышек. С этой целью их разрезают пополам, соединяют и заклепывают металлическими пластинами. Такая гусеничная лента имеет низкое давление на грунт и большую проходимость. Для лучшего сцепления с землей снаружи монтируются грунтозацепы из металлических труб, приваренных к полотну.

Другие механизмы

Мастера в качестве КПП часто используют устройство с грузовика ГАЗ-53, сцепление снимают с ГАЗ-52.

Установку ходовой части облегчит применение готового заднего моста «Волги» ГАЗ-21, но его придется укорачивать до 800 мм и снимать заклепки на фиксирующих чулках.

Гусеничный минитрактор своими руками

Самодельный вариант представляет собой конструкцию из нескольких основных узлов. Каждая часть изготавливается отдельно по чертежам и схемам. Описание сборки начнем с рамной части. Этот элемент является определяющей деталью, поскольку от его прочности зависит устойчивость всей модели. К раме крепятся прочие агрегаты. Основу делают из пары лонжеронов, траверса, соединяя их посредством сварки.

Наружная часть будущей рамы состоит из швеллера, внутреннюю оснастку изготавливают из трубы с квадратным сечением. При этом, фронтальная траверса будет меньше, чем задний аналог. К примеру, из швеллеров №12 и №16, соответственно.

Особенности минитехники из Японии

Для оснащения японских мини тракторов производители использовали надёжные подвески и экономичные дизельные моторы с высоким рабочим ресурсом. Они грамотно спроектированы и дают возможность воспользоваться всеми преимуществами механизации. Фермеры компонуют их с плугами, сажалками, культиваторами, косилками, копалками, погрузчиками и прочими дополнительными инструментами и эффективно используют для возделывания почвы, посева культур, заготовки сена, уборки урожая. Им под силу рытьё траншей и бурение скважин, погрузка и перевозка грузов.

Минитракторы японского производства обладают специфическими свойствами, которые весьма выгодно отличают их от аналогичной продукции, изготовляемой в других странах. Для них характерны такие особенности, как:

  • выносливость;
  • проходимость;
  • хорошая грузоподъёмность;
  • высокая производительность;
  • долговечность эксплуатации;
  • привлекательность внешнего дизайна;
  • приспособленность для комфортного использования.

Все минитракторы, производителями которых являются крупнейшие фирмы Японии, славятся отличной сборкой, которая по качеству в разы превосходит любую модель отечественного тракторостроения. Они предназначены для выполнения работ в любых условиях и оптимально подходят для частных, фермерских и коммунальных хозяйств.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
