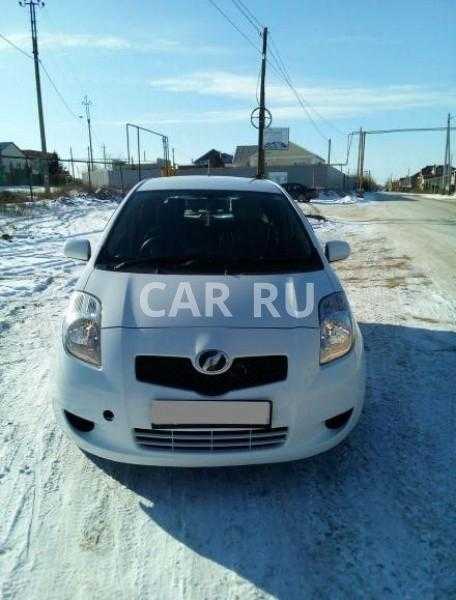

Toyota vitz 1.3 5дв. хэтчбек, 87 л.с, 4акпп, 2005

Сильная вибрация двигателя, или почему троит двигатель VVTi у Тойоты

Группа: Пользователи Сообщений: 398 Регистрация: 10.4.2011 Город: Кунгур Авто: Prius (20 кузов) Пол: Мужской Поблагодарили: 46 раз(а)

Друзья, приусоводы! Какая то напасть случилась с моей машиной. Начну по порядку, машину отдавал на покраску неделю назад (красили бампера, задний бампер коцнула тетка на калине ещё в прошлом году, а передний бампер треснул — сбил собаку) Отдал было всё в порядке с машиной, но потом мне позвонил маляр и говорит — мол с моей машиной что то не так, троит, колбасит двигатель. Ничего не трогали, никуда не лезли. Вот так возьми и не с того не сего машуну начало трясти как ненормальную, горит чек иногда моргает. Проверили свечи, прочистили пескоструем. Результат ноль! Когда машине даешь немного газку, двигатель работает ровно, но только начинает работать на холостом ходу, начинает колбасить, троить. Вот такая беда у меня ((((И ещё заметил, когда ехал домой, на батарее были две фиолетовые полоски, пока ехал домой (15 км), подзарядилась немного, добавилось пару полосок и стали синие, но не так как раньше, зарядка батарии идет намного дольше обычного.Есть видео с видеорегистратора, но не знаю как сюда прикрепить, чтобы вы послушали как троит.ссылка

Сообщение отредактировал artist15 — 9.10.2012, 21:47

Группа: Пользователи Сообщений: 1005 Регистрация: 5.4.2012 Город: Минск Авто: Гибрид Пол: Мужской Поблагодарили: 146 раз(а)

Или свеча или скорее всего катушка. как проверяли свечи? на какой нагар был необычный?. если есть возможность на сканер-он все покажет.

Toyota vitz расход топлива

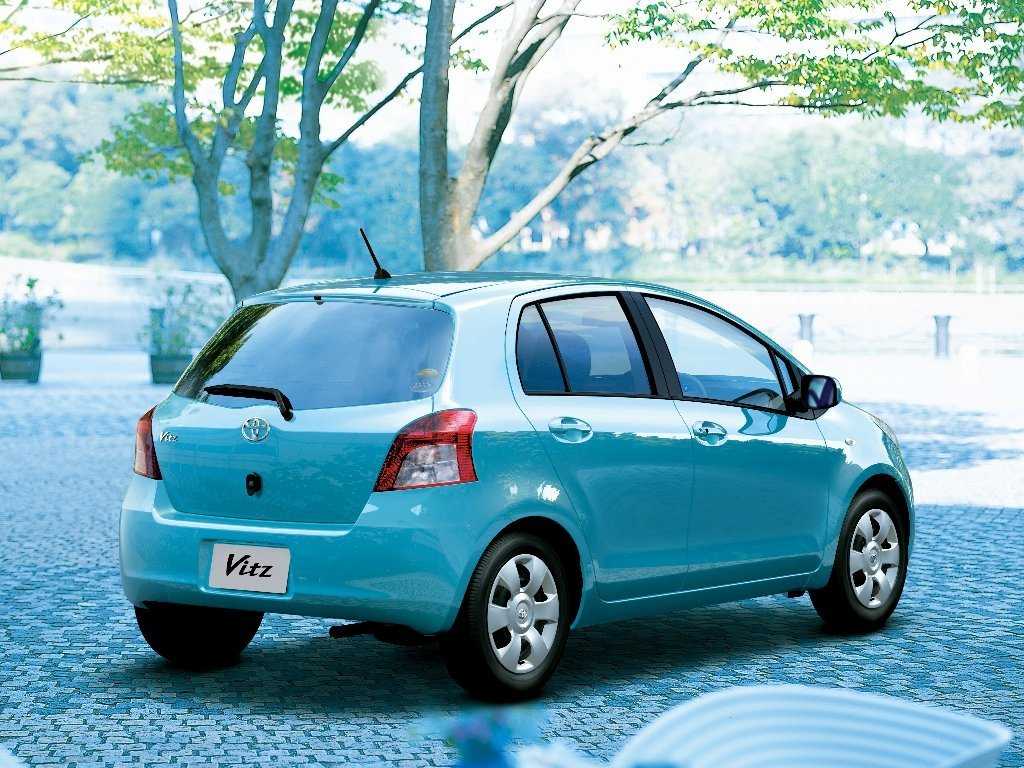

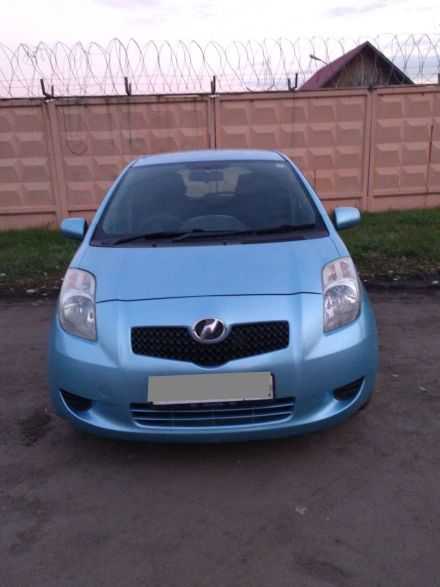

Toyota Vitz — компактный легковой автомобиль, известный также под названием Toyota Yaris. В разных странах автомобиль может быть представлен и под другими наименованиями. Первое поколение было представлено в 1999 году. Тойота Витц выпускается в трех- и пятидверном кузове хэтчбек. Позже добавились седаны и пассажирские фургоны. С 2005 до 2011 года выпускалось второе поколение авто. Параллельно со вторым в 2010 году началось производство Тойоты Витц третьего поколения, продолжающееся и в наше время.

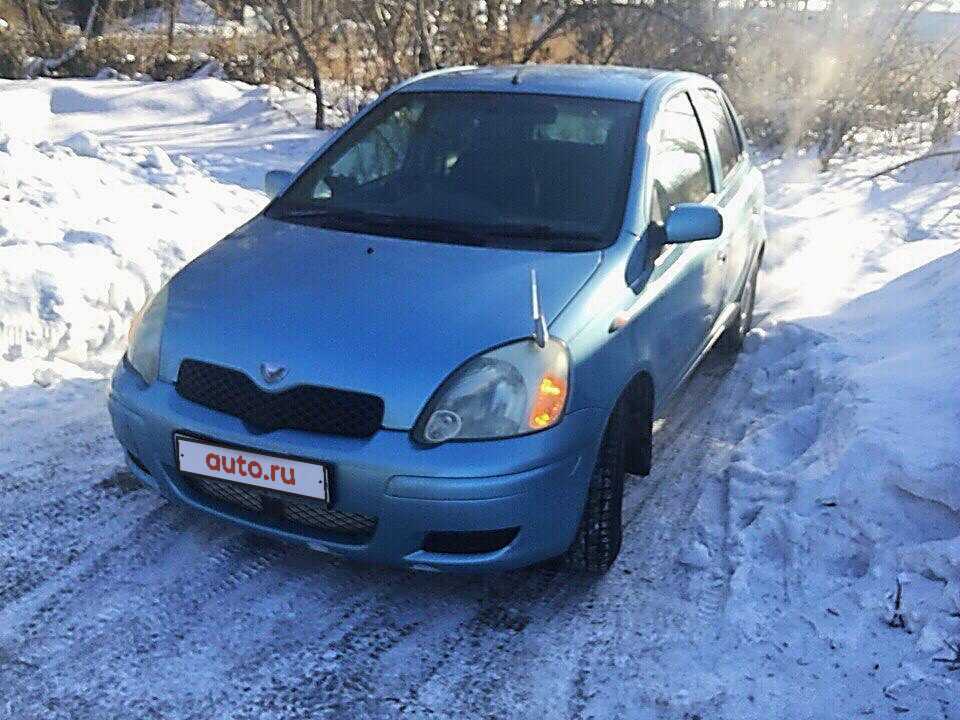

Первое поколение Тойоты Витц выпускалось с типом кузова хэтчбек и комплектовалось тремя видами двигателей, работающих на бензине: 1.0 л (мощность 68 л.с.), 1.3 л (мощность 87 л.с.), 1.5 л (мощность 109 л.с.) и одним дизельным двигателем объемом 1.4 л, развивающем мощность 75 л.с.

Проблемы Toyota Corolla 120

Автомобиль Toyota Corolla 120 спроектирован без существенных конструктивных недостатков, поэтому практически не преподносит проблем владельцу в процессе эксплуатации. Неисправности начинают появляться преимущественно по причине исчерпания основными узлами своего ресурса или являются последствием неправильного проведения технического обслуживания.

Силовые агрегаты Тойота Королла 120 славятся своей надежностью, но несмотря на это имеют свои слабые места. Одной из основных проблем двигателя является появление вибрации на холостых оборотах после выхода мотора на рабочую температуру. Программа управления двигателем, которая прошита в ЭБУ, не адаптирована под отечественное топливо. С увеличением пробега вибрация становиться все сильнее и устранить ее достаточно трудно.

Еще одной проблемой силовой установки Corolla 120 является высокая чувствительность к масляному голоданию. Даже непродолжительная эксплуатация мотора с уровнем смазки чуть ниже отметки «MIN» способна привести к необходимости ремонта силового агрегата.

Ресурс маслосъемных колец крайне мал, особенно при спортивном стиле вождения. Их выход из строя ведет к существенному повышению расхода масла. В последующем снижается подвижность колец в поршневой канавке. Это ухудшает отвод смазки и днище поршня охлаждается неэффективно.

Большинство автовладельцев жалуются на то, что Королла 120 не заводится после длительной стоянки в холодную погоду. Наиболее ощутимо данная проблема проявляется, когда пробег переваливает за 180 тыс. км.

Еще одной причиной затруднительного запуска является поломка бендикса стартера. При этом из подкапотного пространства исходит жужжание без прокрутки двигателя. С данной проблемой владелец может столкнуться, когда пробег авто подходит к 100 тыс. км.

С ситуацией, когда плавают обороты, автовладелец может встретиться при пробеге в 50 тыс. км. Причиной неполадки является нарушение в работе одного из датчиков. Выявить неисправный элемент помогает самодиагностика.

Причина первая – свечи зажигания

Как можно по свечам зажигания определить неисправности в системах автомобиля я подробно писалздесь. Рекомендую почитать – полезная штука оказалась, судя по вашим отзывам, спасибо.

Выкручиваем по одной свечи и смотрим на их изолятор.

Если он покрыт плотным нагаром, то искре трудно пробить его. Ток ищет путь с наименьшим сопротивлением, поэтому искра будет не между электродами, а «уходить» по изолятору в сторону. Её энергии будет не хватать, чтобы подпалить топливовоздушную смесь. Этот цилиндр не будет работать.

Осматриваем внешнее состояние изолятора свечи.

Если есть микротрещины, то часть тока не будет преобразовываться в разряд, а будет уходить через эти повреждения. Нужно смотреть на внутренний изолятор, который вкручен в головку блока цилиндров, и на внешний, на который надевается колпачок бронепровода.

Большой или маленький зазор между электродами.

Многие слышали или знают, что для определенных двигателей, систем зажигания и разновидностей применяемого топлива, необходимы свечи с определенным зазор. Обычно его величину указывает завод-изготовитель двигателей, автомобилей.

Как проверить искру без специальных устройств на моторе

Это старый, «дедовский» метод, некоторые его бояться:

Выкрутили свечу;
Надели на неё бронепровод;
Прислонили её внутренним корпусом, металлической часть к двигателю;
Включили зажигание и крутим стартер.

Появление вибрации

Вибрация в Королла 150 может иметь различные источники возникновения. Наиболее частые из них рассмотрены в таблице ниже.

Таблица — Описание вибраций, которые могут обнаружить автовладельцы Corolla 150

Источник возникновения вибраций Примечание
Износившиеся подушки двигателя Потеря упругих свойств подушками силовой установки наблюдается, когда пробег превышает 150 тыс. км. Вибрация меняет свою частоту и амплитуду в зависимости от оборотов мотора. Ее сила часто зависит от того, разгоняется авто или тормозит.
Деформация тормозных дисков Нарушение формы передних тормозных дисков приводит к отчетливой вибрации в рулевой рейке во время торможения. При спортивном стиле вождения автовладельцы Королла 150 рекомендуют использовать вентилируемые или керамические диски. Штатной тормозной системой многим водителям недостаточно для динамичной езды. Тормоза слишком мягкие, а диски часто перегреваются, что и приводит к их деформации.
Подвеска Подвеска Corolla 150 славиться своей неубиваемостью и неприхотливостью. Поэтому многие водители халатно относятся к ее состоянию. Это приводит к возникновению вибраций, обычно меняющих интенсивность и амплитуду в зависимости от скорости движения автомобиля.

Особенности работы дроссельной заслонки

Дроссельная заслонка регулирует количества воздуха, которое поступает в двигатель при его работе. Чем сильнее она открывается, тем больше воздуха направляется в силовой агрегат. Таким образом регулируется частота оборотов коленчатого вала. При открывании заслонки обороты возрастают.

Холостой ход на двигателе 1nz fe поддерживается специальным клапаном, который служит для пропускания воздуха в силовой агрегат в обход дроссельной заслонки. Засорение механизма может привести к неустойчивой работе двигателя на холостом ходу, а также к заметным вибрациям. При работе мотора во впускной тракт поступают картерные газы и пылевые частички, сумевшие просочиться через воздушный фильтр. Они смешиваются друг с другом, образуя маслянистую консистенцию. Она постепенно откладывается во впускном тракте и на стенках дроссельной заслонки 1nz fe. В результате серьезно снижается пропускная способность.

Как узнать, что требуется чистка? Для этого необходимо проводить профилактический осмотр хотя бы один раз в тридцать тысяч километров. Снятия воздуховода до заслонки может оказаться недостаточно. Дело в том, что отложения, как правило, скапливаются на обратной стороне дроссельной заслонки 1nz fe. Именно поэтому требуется ее полностью открыть.

Перебои в работе двигателя Toyota Corolla

При перебоях двигатель неустойчиво работает на холостом ходу, не развивает достаточной мощности, повышенно расходует бензин. Помимо этого возможен выход из строя нейтрализаторов отработавших газов. Перебои, как правило, объясняются неисправностью форсунок или электробензонасоса (см. «Система питания»), неисправностью свечи зажигания одного из цилиндров, подсосом воздуха в один из цилиндров. Нужно найти неисправность и по-возможности устранить ее. 1. Пустите двигатель и оставьте его работать на холостом ходу. Подойдите к выхлопной трубе и прислушайтесь к звуку выхлопа. Можно поднести руку к срезу выхлопной трубы – так перебои ощущаются лучше. Звук должен быть ровным, «мягким», одного тона. Хлопки из выхлопной трубы через регулярные промежутки времени свидетельствуют о том, что один цилиндр не работает из-за выхода из строя свечи, отсутствия искры на ней, об отказе форсунки, о сильном подсосе воздуха в один цилиндр или значительном снижении компрессии в нем. Хлопки через нерегулярные промежутки времени возникают по причине загрязнения распылителей форсунок, сильного износа или загрязнения свечей зажигания. Если хлопки происходят через неравные промежутки времени, можно попробовать самостоятельно заменить весь комплект свечей независимо от пробега и внешнего вида, однако лучше это делать после обращения в автосервис для диагностики и ремонта системы управления двигателем.

2. Если хлопки регулярны, остановите двигатель и откройте капот. Проверьте состояние жгута проводов системы зажигания и крепление колодок жгута проводов на катушках зажигания.

3. Выверните свечи зажигания.

4. Осмотрите свечи и сравните их внешний вид с фотографиями, приведенными в подразделе «Диагностика состояния двигателя по внешнему виду свечей зажигания». Если свеча черная и влажная, ее нужно заменить.

5. Если все свечи выглядят исправными, установите их на место и подсоедините катушки зажигания. Порядок работы цилиндров 1–3–4–2, нумерация цилиндров (1, 2, 3, 4й) ведется от шкива коленчатого вала двигателя.

6. Возьмите запасную свечу. Любым способом зафиксируйте ее на двигателе. Подсоедините запасную свечу к катушке зажигания. Пустите двигатель. Если перебои двигателя не усилились, замените свечу в 1м цилиндре заведомо исправной. Вставьте катушку на место. Если перебои усилились, последова тельно повторяйте эту процедуру со всеми цилиндрами, чтобы выявить неисправную свечу.

ПРЕДУПРЕЖДЕНИЯ

Надежный контакт корпуса свечи с «массой» обязателен, так как при появлении дополнительного искрового промежутка, большего, чем зазор между электродами свечи, возможно катушки зажигания или блока системы управления двигателем. Описанную выше проверку старайтесь провести за максимально короткий отрезок времени, так как при длительном поступлении в каталитические нейтрализаторы отработавших газов несгоревшего бензина они могут выйти из строя из-за перегрева, так как бензин будет сгорать в них.

Если в результате принятых мер, перебои двигателя не устранены, проверьте компрессию в каждом из цилиндров (см. «Проверка компрессии в цилиндрах»). Нормальная компрессия – более 1,0 МПа (10 кгс/см2), отличие более 0,1 МПа (1 кгс/см2) в одном цилиндре свидетельствует о необходимости ремонта двигателя

Источник

Проблемы в рулевом управлении

Слабой частью рулевого управления является его рейка. Она преподносит неприятности, когда пробег автомобиля достигает 120-140 тыс. км. Узел имеет высокую стоимость, которая может достигать 30-45 тыс. рублей. Ремонт рейки — трудоемкий процесс. Слабым ее звеном является втулка. Для ее замены требуется полностью разобрать узел.

Новая и вышедшая из строя втулки

Появление проблем в рулевом сопровождается стуками и хрустами при поворотах руля или во время преодоления неровностей дорожного покрытия. В более запущенных случаях наблюдается подклинивание руля, ухудшение управляемости и существенная вибрация, передающаяся в колонку.

1NZ-FE

Семейство малообъемных силовых агрегатов NZ стало выпускаться в 1999 году. В серию вошли 1.5-литровый 1NZ и 1.3-литровый 2NZ. По своим спецификациям установки NZ очень похожи на более крупные силовые агрегаты семейства ZZ. Двигатели получили тот же алюминиевый неремонтопригодный блок цилиндров, на впускном распредвалу – систему VVTi, тонкую однорядную цепь и прочее. Гидрокомпенсаторов на 1NZ не было до 2004 года.


Агрегат 1NZ-FE в моторном отсеке Toyota Ist, 2002 г. в.

1NZ-FE – это первый и базовый двигатель семейства 1NZ. Выпускается с 2000-го года и по настоящее время.

1NZ-FE
Объем, см3 1496
Мощность, л.с. 103-119
Расход, л/100 км 4.9-8.8
Ø цилиндра, мм 72.5-75
СС 10.5-13.5
ХП, мм 84.7-90.6
Модели Allex; Allion; Auris; bB; Corolla (Axio, Fielder, Rumion, Runx, Spacio); Echo; Funcargo; ist; Platz; Porte; Premio; Probox; Ractis; Raum; Sienta; Spade; Succeed; Vitz; WiLL Cypha; WiLL VS; Yaris
Ресурс, тыс. км 200+

Подробное описание работы

Главный управляющий механизм системы (а это муфта) устанавливается на шкиву распределительного вала двигателя. Корпус его соединяется со звездочным либо Ротор соединяется непосредственно с распределительным валом. Масло из подается с одной либо с двух сторон к каждому лепестку ротора на муфте, заставляя тем распределительный вал поворачиваться. Когда двигатель не запущен, система автоматически устанавливает максимальные углы задержки. Они соответствуют самому позднему открытию и закрытию впускных клапанов. Когда мотор запустится, давление масла недостаточно сильное, чтобы открыть VVTI-клапан. Чтобы избежать любых ударов в системе, ротор соединяется с корпусом муфты штифтом, который при росте давления смазки будет отжиматься самим маслом.

Управление работой системы осуществляется посредством специального клапана. По сигналу с ЭБУ, электрический магнит при помощи плунжера начнет перемещать золотник, тем самым пропуская масло в одном либо в другом направлении. Когда мотор остановлен, этот золотник двигается за счет пружины так, чтобы выставить максимальный угол задержки. Чтобы повернуть распределительный вал на определенный угол, масло под высоким давлением посредством золотника подводится к одной из сторон лепестков на роторе. Одновременно с этим открывается на слив специальная полость. Она расположена с другой стороны лепестка. После того как ЭБУ поймет, что распределительный вал повернут на нужный угол, каналы шкива перекрываются и он будет далее удерживаться в этом положении.

Типовые симптомы неполадок системы VVTI

Итак, система должна изменять фазы работы Если с ней возникают какие-либо проблемы, тогда автомобиль не сможет нормально функционировать в одном либо в нескольких рабочих режимах. Можно выделить несколько симптомов, которые скажут о неисправностях.

Так, автомобиль не удерживает холостые обороты на одном уровне. Это говорит о том, что VVTI-клапан не работает так, как нужно. Также о различных неполадках в системе скажет «торможение» двигателя. Часто при проблемах с этим механизмом изменения фаз отсутствует возможность мотора работать на низких оборотах. Еще о проблемах с клапаном может говорить ошибка P1349. Если на прогретом силовом агрегате высокие холостые обороты, автомобиль совсем не едет.

Поколения и модификации

Компактный пятидверный хэтчбек Toyota ist это шестой автомобиль, для создания которого в качестве базовой модели использовался Vitz, и задуманный как многофункциональный компактный автомобиль с внедорожным стилем и универсальностью. Машину оснащали либо 1.3-литровым (FWD), либо 1.5-литровым (FWD или 4WD), двигателями, с трансмиссией Super ECT. В середине 2005 года произошел рестайлинг модели (XP60).

Модельный ряд второго поколения ist (XP110) был существенно перекроен – стало меньше комплектаций, зато оснащение намного улучшилось. Второй ist, ставший еще более похожим на пятидверную Toyota Yaris/Vitz, главным образом предназначался для продажи в США. Но вместо того, чтобы стать новой моделью xA, автомобиль получил название xD. Единственная реальная разница между ist и xD – другая передний капот. В Европе и Латинской Америке ist продавался как Urban Cruiser, также с немного отличающимся передком.


Toyota ist первого поколения

В Японии ist второго поколения предлагался в 2 классах, а именно – 150G и 150X, и комплектовался вариатором Super CVT-i (для силового агрегата 1NZ-FE). Одним привлекательным предложением для оснащенной двигателем 1NZ модели, являлся выбор AWD, который не был представлен в США для xD. Кроме того, центральная консоль предлагалась только на японском, а не на американском xD.

Пожалуй, главным, из многочисленных революционных решений создателей Ist 2, стал отказ от маломощного ДВС объемом 1.3 литра, и полный переход на более серьезные силовые агрегаты, что для подросшего субкомпакта было вполне оправдано. В полноприводной модификации ist, полуторалитровый мотор 1NZ-FE с вариатором демонстрировал мощность 103 л.с., а в переднеприводной версии – 109 л.с. В 2009 году для более эффективного потребления топлива настройки 1NZ-FE были оптимизированы. В режиме 10/15 автомобиль стал расходовать на 0.2 литра бензина меньше (на 100 км).

С этим агрегатом удельная мощность возросла, а динамика улучшилась. Расход топлива в режиме 10/15 стал составлять 6.5 литров на «сотню». Toyota ist с 2ZR-FE комплектовались только АКПП и оснащались передним приводом. Топовая модификация 180G предлагалась до августа 2010 года. Производство второго поколения ist было завершено в 2020 году.

Общий принцип работы системы

Главное управляющее устройство в данной системе смещения фаз газораспределения — это муфта VVTI. По умолчанию разработчики двигателя проектировали фазы открытия клапанов так, чтобы получить хорошую тягу на низких оборотах мотора. По мере роста оборотов растет и давление масла, за счет которого открывается клапан VVTI. «Тойота-Камри» и ее двигатель 2,4 литра работает по такому же принципу.

После того как этот клапан откроется, распределительный вал повернется в определенное положение относительно шкива. Кулачки на валу имеют специальную форму, и в процессе поворота элемента впускные клапаны будут открываться немного раньше. Соответственно, позже закрываться. Это должно самым лучшим образом сказаться на мощности и крутящем моменте двигателя на высоких оборотах.

Сильная вибрация двигателя, или почему троит двигатель VVTi у Тойоты

Итак, продолжаем историю эксплуатации Тойоты Фанкарго. На этот раз я расскажу читателям о том, как я решил проблему с троением и дерганием (вибрацией) двигателя.

Недавно я писал о своем опыте с проблемой высоких оборотов двигателя после промывки дроссельной заслонки. После этого я успешно проездил целый месяц. И в один прекрасный момент завожу машину, а двигатель начал троить. Причем, машина при этом начала дергаться, особенно на холостых оборотах. Такая вибрация стояла в машине, что дети даже начали смеяться, а жена испугалась – что случилось.

Какая первая мысль? Правильно, свечи. Выкрутил – вроде нормальные. Поставил старые, может быть, проблема решится? Но нет, дергание и вибрация двигателя как была, так и продолжала сохраняться. Подумал – наверняка, бензин плохой – VVTi такой чувствительный к нему. Заправился на другой заправке, проблема не ушла. Значит, не в бензине дело?

Опишу свои наблюдения и симптомы:

— на холодную, утром, машина нормальная. Заводится как обычно (то есть при запуске вибрации нет), работает ровно, на оборотах 1500, затем снижается до 900 оборотов. Еду. Через 5 примерно минут начинается – на прогретом двигателе чувствуется легкая вибрация всей машины на скорости около 40-50 км/ч. Чем медленнее едешь, тем вибрация становится более чувствительной. При скорости 3-5 км/ч (на малых оборотах) троение, дергание и вибрация очень сильные. Также когда останавливаешься перед светофором, кажется, что на твою машину все показывают пальцем – так сильно она дергается. При трогании с места – такая же неприятная картина. При езде на скорости 70-80 км/ч (с нажатой кнопкой овердрайва) тяга становится очень слабой, до 100 км/ч приходится долго нажимать педаль газа.

Поехал на СТО, туда, где мне чистили дроссельную заслонку с клапаном холостого хода. Ребята пораспрашивали симптомы проблемы, затем скинули поочередно проводки к катушкам зажигания к каждой свече, и все стало ясно – один цилиндр не работает (то есть, что скидывай, что не скидывай, двигатель работает одинаково, а вот при скидывании проводов с других свечей двигатель глох). Блиииин, подумал я, наверняка что-то с компрессией. Клапана или кольца?

Проверили компрессию – все нормально!

Начали проверять форсунки – вот оно, одна из них не щелкает! Умерла форсунка!

Поменяли (пришлось покупать на разборе – в магазине не оказалось такой).

Завели машину – опа, двигатель шепчет, никакого дергания, нигде не троит, ни на холостых, ни в движении. Что ж, совет всем, у кого такая проблема и кто не знает, почему двигатель троит, дергается и вибрирует, особенно на холостых оборотах: проверьте форсунки инжектора. Наверняка, дело в них (хотя могут быть и банально свечи, или провода, или катушка зажигания, или компрессия…!).

А причина такого дергания, на мой взгляд, в моем случае следующая:

— при снижении оборотов двигателя до 600 в минуту (когда стоишь на светофоре) топливо через форсунки поступает в цилиндры в незначительном количестве, так как на педаль газа не нажимаешь. Но в одной форсунке поток топлива никак не регулировался, и топливо фактически лилось в цилиндр в большом количестве, что приводило к троению, что приводило к большой детонации и дерганию коленвала. При высоких оборотах, на большой скорости такого не наблюдалось, потому что во все цилиндры топливо поступало примерно в одинаковых количествах.

Еще одна причина почему может троить двигатель 2nz — проблема с клапаном VVTi

Еще полезное для автомобилистов. Если у вас при езде на автомобиле при наборе скорости появляется вибрация на руле и гудят колеса, обязательно прочтите это: https://sebe-na-zametku.ru/142-prichina-gula-v-mashine-pri-dvizhenii-i-nabore-skorosti-reshenie-problemy.html.
