Схема соединения жгута проводов системы управления двигателем ГАЗель-Бизнес

Также автовладелец может столкнуться с неисправностью высоковольтников, в частности, речь идет о пробое изоляции. Другие изменения связаны с расположением органов управления и на них, пожалуй, не стоит останавливаться.

Для работы системы зажигания ДВС была необходима подача питания на катушку зажигания, трамблер и коммутатор

Более простое оформление значительно разгружает внимание водителя. КАК ТЕЧЁТ ТОК В СХЕМЕ — Читаем Электрические Схемы 1 часть

Принципиальные понятия

Открыв капот Газель 405 можно увидеть огромную массу проводов, особенно если там установлен инжектор. Как известно, принцип работы инжекторного мотора сильно отличается от карбюраторного и включает в себя массу электрических элементов, найти которые может помочь только электросхема. Она выглядит как большая карта, на которой отмечены все провода и кабели, что проложены в машине, куда и откуда они следуют, что за чем подключается. Необходимость в составлении этих схем связана с тем, что в автомобиле используется переменный ток, и просто так здесь не разобраться. Графически на схеме Газель 405 можно увидеть абсолютно все элементы, как основные (аккумулятор,прерыватель распределитель, катушка зажигания, стартер, генератор, свечи), так и все побочные (фары, дворники, радио, стеклоподъёмники и прочее).

Определение загрязнения фильтра

Сетку вынимают, предварительно сняв крышку, если она загрязнена, то ее чистят и промывают. Если сетка сильно изношена, ее меняют. Электрические насосы конструктивно более сложные, именно их применяют в автомобиле «Газель». Замена бензонасоса и фильтра в баке иногда делают одновременно. Для этого покупают специальный ремонтный комплект.

Загрязнение фильтра выдает рывки при наборе скорости автомобилем, вызывает снижение мощности мотора. Неспособность сетки пропускать топливо влияет на работу электромотора, который функционирует с повышенными нагрузками. В результате выходят из строя пластиковые детали, изнашиваются движущиеся части. Определяют засорение сетки, прислушиваясь к звукам работы бензонасоса. По сравнению со стандартным состоянием, он издает дополнительные звуки и шум. Перед тем, как делается замена бензонасоса, «Газель» полностью обесточивается, отключается система энергоснабжения двигателя.

Диагностика и ремонт насоса

Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя. Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками

Если появился именно этот признак, то не стоит унывать — ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко

Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать — ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко

Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать — ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.

Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.

ГАЗ Газель 2004, двигатель бензиновый 2.5 л., 200 л. с., задний привод, автоматическая коробка передач — своими руками

ГАЗ 3110 Волга, 2001

Комментарии 25

Привет, вот думаю на умз 4216 поставить выносной! Интересно как ты в бак шланг просто так вставил?!

У меня карбюраторная — там бак другой с трубкой забора тоалива и обраткой

Слабый контакт — поэтому греются и окисляются провода — скрутки зачистить по новой ( лучше еще и кислотой паяльной промочить) обжать их или пропаять — тогда греться ни чего не должно

спасибо, за ответ. У меня старая газелька 2002 г и провода на ней достаточно толстые, даже не знаю куда толще) на пять контактов, и грееться один коричневый, не знаю что к нему электрик подцепил, не подскажете что на этот провод цепляют ? буду очень признателен

у меня почему то, на скрутках греются провода идущие от бенза насоса, и со временем окисляются и машина глохнет ! Усилил провода на бензо насосе, у меня в другом месте начали греться, в особенности замка зажигания, не подскажете в чем может быть дело? двс 2jz

Если контакт слабый (скрутки) то провода начинают греться и окислятся. На проводах замка зажигания ( первые газели с квадратными фарами на замке провода силовые были хорошего сечения, на следующем поколении газелей сечение проводов уменшили, ну а на бизнесах совсем уже детские провода на замке зажигания

Доброго времени суток ! Обротил внимание на разное сечение проводов идущих от бензо насоса, это как то может повлиять на работу бензо насоса? заранее Спасибо

Если разница в сечении проводов не большая то на работу влиять не будет, но если сечение провода меньше раза в два то возможен его нагрев при работе что приведет к плавлению изоляции

Насколько знаю он должен стоять ниже бензобака, иначе он не создаст нужного количевка бензина в рампе, давление будет а топлива нет, поэтому авто не будет развивать всей мощности, У МЕНЯ такое сейчас, диагност сказал опустить насос и авто полетит, а так я буквально на холостых езжу

Я на газу езжу в основном, но разницы по тяге нет — едет хорошо, но все равно хочу его в раму переставить

а какое давление он выдает? ищу бензонасос с давлением в 3кгс/см2

По моему около 3х кгс/см2 он и выдает. Точно не меньше.

если что сможем созвониться и мне такой преобрести, т.к. у нас в хабаре не могу найти подходяший по финансам?!

Лучше через интернет заказать — будет дешевле. Выносной бензонасос на волгу с 405 и 406 инжекторным двс. Если нужен погружной насос в бак то лучше газелевский bosch он даже немного мощнее будет вроде около 3,5 кгс/см2

Общая схема электрооборудования Газель ЗМЗ Евро-3 инжектор

Общая схема электрооборудования Газель ЗМЗ Евро-3 инжектор

1 — левый боковой указатель поворота; 2 — левая блок-фара; 3 — правая блок-фара; 4 — правый боковой указатель поворотов; 5 — стартер; 6 — блок предохранителей в моторном отсеке; 7 — реле блок фар; 8 — центральный переключатель освещения; 9, 10 — плафоны освещения грузового салона (для автофургонов); 11 — плафон освещения передней части кабины; 12 — электродвигатель стеклоомывателя; 13 — плафон освещения задней части кабины (дляавтомобилей с двумя рядами сидений); 15 — плафон платформы (ГАЗ-3302, 33021, 33027); 16 — выключатель зуммера (ГАЗ-3302, 33021, 33027); 17 — зуммер сигнала водителю (ГАЗ-3302, 33021, 33027); 18 — звуковые сигналы; 19 — реле звуковых сигналов; 20 — выключатель зажигания; 21 — реле стартера; 22 — генератор; 23 — аккумуляторная батарея; 24 — выключатель аккумуляторной батареи; 25 — кнопка дистанционного отключения аккумуляторной батареи; 26 — электропривод крана отопителя; 27 — электронасос дополнительного отопител; 28 — резистор электровентилятора отопителя; 29 — электродвигатель вентилятора отопителя; 30 — панель управления отоплением и вентиляцией (1 — выключатель крана отопителя; 2- лампа подсветки панели управления отопителем); 31 — верхний блок предохранителей (в салоне); 32 — нижний блок предохранителей (в салоне); 33 — подкапотная лампа; 34 — выключатель аварийной световой сигнализации; 35 — радиоприёмник; 36 — резистор электродвигателя дополнительного отопителя; 37 — электродвигатель дополнительного отопителя; 38 — выключатель плафонов освещения салона (правая сторона); 39 — выключатель плафона освещения салона; 40 — плафон освещения подножки (для автобусов); 41 — плафоны освещения салона (правая сторона); 42 — плафоны освещения салона (левая сторона); 43 — прикуриватель; 44 — выключатель проверкиисправности сигнализаторов; 45 — датчик аварийного падения уровня тормозной жидкости; 46 — правый подрулевой переключатель (переключатель указателей поворотов и света фар); 47 — реле указателей поворотов; 48 — переключатель электрокорректора фар; 49 — выключатель сигнализатора стояночного тормоза; 50 — реле прерыватель сигнализатора стояночного тормоза; 51 — регуляторосвещения комбинации приборов; 52 — разъём (колодка проводов) для подсоединения системы АБС; 53 — комбинация приборов; 54 — выключатель сигнала торможения; 55 — выключатель плафона освещениявещевого ящика; 56 — плафон освещения вещевого ящика; 57 — топливный модуль; 58 — выключатель сигнализатора блокировки межосевогодифференциала (для автомобилей 4*4;); 59 — релеуправления стеклоочистителем; 60 — колодка системы управления двигателем; 61 — датчик указателя темературы охлаждающей жидкости; 62 — датчик сигнализатора перегреваохлаждающей жидкости; 63 — стеклоочиститель; 64 — датчик указателя давления масла; 65 — датчик сигнализатора аварийного давления масла; 66 — правый подрулевой переключатель (выключатель звукового сигнала и стеклоочистителя); 67 — датчик скорости; 68 — выключатель ламп света заднего хода; 69 — задний фонарь (правый); 70 — фонари освещения номерного знака;

АВТОЭЛЕКТРИК

Еще один немаловажный момент — это диагностика целостности электроцепей.

Вам необходимо будет подсоединить один из контактов пробника к кузову транспортного средства, а вторым контактом произвести замер питания в соединительных местах между собой и оборудованием. По мере износа накладок тормозных колодок необходимо доливать тормозную жидкость; 7 — одометр счетчик суммарного пробега ; 8 — спидометр указывает скорость авто; 9 — контрольная лампа включения стояночного тормоза. Кроме того, для диагностики обрыва следует понимать, что чаще всего повреждение цепи происходит в местах сгиба проводки.

Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Если он есть, то сигнал скорости брать с этого контакта. Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация: Наиболее длинный и тонкий жгут предназначен для задней части; Более короткий — для салона; Наибольший по количеству проводов и разъемов — для подкапотного пространства.

Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. Подключить к розовому проводу с синей полоской, который идет к лампе над прикуривателем. Х3 — розетка переносной лампы.

Система стеклоочистки, включающая в себя электродвигатель и щетки стеклоочистителя. Какие элементы включает в себя электросхема Газель, какие неисправности для нее характерны?

Все жгуты соединены с передним жгутом проводов по средствам соединительных разъёмов. Все просто, потребуется для ЗМЗ Подкапотный жгут проводов;. Видео инструкция по установке панели 3- 5, Она состоит из множества компонентов, каждый из которых выполняет определенную функцию.

Так выглядит двигатель ЗМЗ Перестановка электропроводки двигателя Горьковский автозавод предусмотрительно разделил пучки проводок на переднюю, заднюю и подкапотную. В том случае, если тестер покажет более 0.

Как определить неисправность? Единственное, когда это возможно — когда вышел из строя предохранитель, без которого авто не заводится, к примеру, отвечающий за бензонасос, и вам нужно будет только доехать до ближайшего магазина. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. ГАЗель за 40т электрика #4

Замена проводки

Поэтому, при интеграции новой проводки лишь изменяется схема подключения в соединительных клеммах, а для совмещения следует пользоваться схемой электропроводки нового силового агрегата.

Менять всю на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

  1. проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
  2. соединяются с помощью клемм электронные компоненты и контрольные приборы;
  3. проверяется с помощью тестеров вольтаж и правильность подключения.

После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля

Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская позволит избежать ошибок

Видео «Ремонт электрики Газели»

Привет! Тема довольно таки изъезженная, но как не выложить свой вариант))). Расскажу наверно только о необходимом для этого, так как если задумал ставить, значит с поставить проблем не возникнет, а вот то что приобрести для переделки, по этому поводу вопросы возникают часто. С одной стороны, исходя из бюджетности переделки, можно приобрести волгу, все с нее поснимать и потом по мере возможности всю мелочь заменить, другой путь с примерно таким же бюджетом, что то большое и железное приобрести на разборках, а всякую электро мелочевку сразу взять новую, и потом не мучиться со старческими поломками.

Так вот, мой вариант того, что желательно использовать при переделке:

Коллектор впускной 406, ну это соответственно сами «рога».

Ресивер, желательно такой,

почему?, потому, что он больше чем 406 старого образца, и моторке на оборотах дышать полегче.

Дроссель ЗМЗ 405.22 такой,

можно и другой, у которого датчик в другую сторону, сама суть не в этом. Разница между 406 и 405 в механизме управления заслонкой, вот по этой причине 406 дроссель в газельке не будет открываться более 70%(кажется), и нужно переделывать саму педаль.

Топливная рампа с регулятором давления и обраткой, форсунки.

Выпускной вал с резьбой и штифтом под отметчик РВ, желательно вал оставить с 240 фазой, будет большая тяга с низов, такие устанавливают на Е3 моторах (405.24). У меня сейчас впуск 252, выпуск 240, с 1800 начинает чувствоваться что машина поехала.

Жгут двигателя, либо с Волги 406, либо газель 405 Е0 (но его нужно поискать)

РДВ (он же РХХ), 405 и 406 одинаковые.

Датчик Распред вала (для его установки из ГБЦ нужно выбить заглушку).

Датчик температуры воздуха, такой же как и просто температурный, главное рыжий или аналог.

ДМРВ с воздушным фильтром и соединительными патрубами. Какой ДМРВ, зависит от прошивки и самого ЭБУ, главное что бы прошивка была для ЗМЗ 406.2 (Микас 5.4 все под нитяной). Подробнее по прошивкам здесь chiptuner.ru

Соответственно сам ЭБУ, выбор стандартно не велик…

по электрике, это как бы все если делается Е0 мотор, если нет, то могут еще детальки понадобиться, на вроде адсорбера, ДК.

Электро бензонасос с кронштейном, советую поставить более производительный, или если покупаете новый, то такой

качает 6 атмосфер, и производительность высокая.

Топливный фильтр тонкой очистки с кронштейном.

Катушку зажигания советую ставить такую

под нее нужен кронштейн и переходник, искру дает хорошую. Провода ВВ под нее свои.

Вроде как и все, не все если, то добавьте)

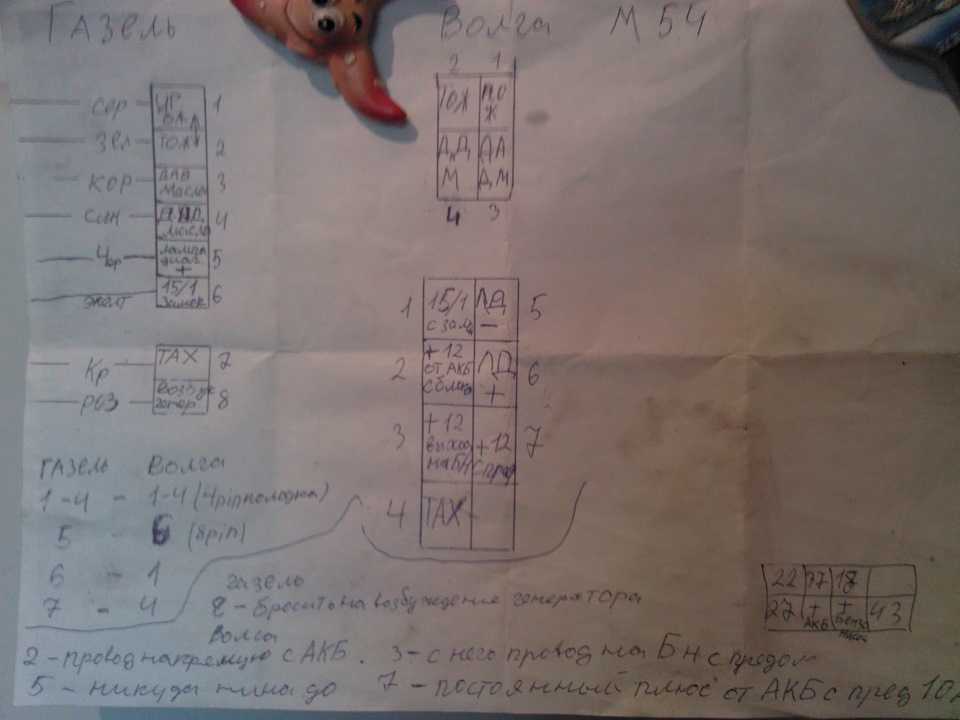

И напоследок…Распиновка волжского жгута под пустой микас 5.4

и общий вид переходника для сращивания проводки с 406.3 газели и проводки с волги под микас 5.4

Проблемы с подачей бензина – общие симптомы

Неисправности системы топливоподачи условно делятся на 2 категории:

  1. Горючая смесь вообще не подается в цилиндры.
  2. Бензин поступает с перебоями либо под недостаточным давлением.

В первом случае двигатель не заводится и не схватывает в процессе вращения стартером, то есть, не подает признаков жизни. В подобной ситуации определить причину поломки всегда проще.

Когда топливо попадает в цилиндры в недостаточном количестве, проявляются следующие симптомы:

  • запуск силового агрегата «на холодную» сильно затруднен, мотор схватывает и «чихает», заводится с 3–10 попыток;
  • холостой ход нестабилен, двигатель «троит»;
  • динамичный разгон становится невозможным – резкое открытие дросселя вызывает длительный провал и замедление;
  • когда водитель отпускает педаль акселератора, мотор зачастую глохнет;
  • машина с трудом преодолевает подъемы и медленно разгоняется при полной загрузке.

Причиной перечисленных явлений могут стать неисправности топливного насоса либо других элементов системы, причем первичные симптомы практически одинаковы. Для проведения точной диагностики нужно понимать, как устроена система питания автомобиля.
