Ремонт контактной группы замка зажигания на дэу нексия

Симптомы неисправности

Чаще всего бобина не отказывает внезапно. Обычно этому предшествует ряд предупреждающих симптомов.

Основные симптомы неисправности катушки зажигания:

При появлении вышеперечисленных симптомов необходимо задуматься о приобретении запасного устройства. Нельзя безучастно наблюдать за тем, как умирает катушка зажигания. В случае внезапного выхода из строя катушки, дальнейшее самостоятельное движение будет невозможно (если у вас не установлены индивидуальные катушки).

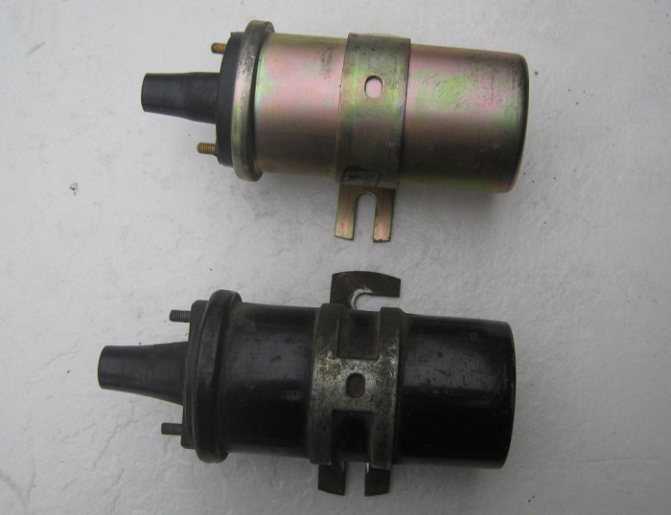

Катушки зажигания

Электрическая схема автомобиля ДЭУ НЕКСИЯ

Цветные электросхемы на русском языке, от автомобиля Дэу Нексия. Все схемы разделены по модулям, для увеличения достаточно кликнуть на изображении. Представленны схемы таких узлов автомобиля, как генераторной установки и системы пуска двигателя, система управления двигателем, топливные форсунки, питание, датчики и другие элементы. Чтоб скачать схемы Daewoo Nexia на компьютер — сохраните нужную картинку и откройте в программе для просмотра изображений. Вторая часть сборника схем Nexia находится тут.

Электросхема замка зажигания, стартера, генератора Дэу Нексия

G1 Аккумуляторная батарея

S1 Замок зажигания

82 Выключатель «Стоянка/нейтраль»

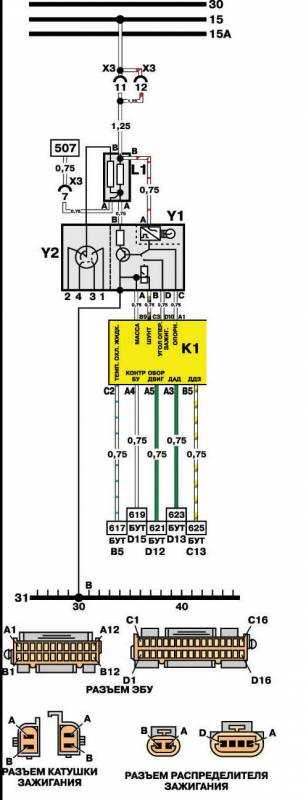

Схема системы зажигания Daewoo Nexia

11 Катушка зажигания

Y1 Блок зажигания

Y2 Распределитель зажигания

Топливные форсунки, питание автомобиля

Y3 Топливные форсунки

Датчики температуры, давления, скорости, заслонки — схемы электрооборудования

М2 Клапан холостого хода (КХХ)

Р1 Датчик скорости автомобиля (ДСА)

Р2 Датчик температуры охлаждающей жидкости (ДТЖ)

РЗ Датчик абсолютного давления во впускном трубопроводе (ДАД)

ХЗ Разъем переключателя октан-корректора

Р4 Датчик положения дроссельной заслонки (ДДЗ)

Р5 Электропроводка датчика концентрации кислорода (ДКК)

Р5-1 Датчик концентрации кислорода (1,5-литровые двигатели типа DOCH)

Р5-2 СО-потенциометр (1,5-литровые двигатели с МСВТ)

Р6 Датчик температуры воздуха во впускном трубопроводе (ДТВ)

Схемы системы диагностики, блокировки гидротрансформатора, топлива

МЗ Электродвигатель топливного насоса

S2 Выключатель «Стоянка/нейтраль»

S4 Реле давления масла

Х1 Разъем бортовой системы диагностики

Х2 Тестовый разъем топливного насоса

Электросхема управления трансмиссией, противоугонное устройство, подушка безопасности

К18 БЛОК УПРАВЛЕНИЯ ТРАНСМИССИЕЙ

К19 БЛОК УПРАВЛЕНИЯ ПРОТИВОУГОННОГО УСТРОЙСТВА

К20 БЛОК УПРАВЛЕНИЯ ПОДУШКИ БЕЗОПАСНОСТИ

Р1 ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ

R9 КОНТАКТНАЯ КАТУШКА

Датчики температуры, давления, скорости, заслонки, клапан ХХ

М2 Клапан холостого хода (КХХ)

Р1 Датчик скорости автомобиля (ДСА)

Р2 Датчик температуры охлаждающей жидкости (ДТЖ)

РЗ Датчик абсолютного давления во впускном трубопроводе (ДАД)

Р4 Датчик положения дроссельной заслонки (ДДЗ)

Р5 Датчик концентрации кислорода (неэтилированный бензин)

Р5-1 Датчик концентрации кислорода (этилированный бензин)

Р5-2 СО-потенциомер (1,5-литровые двигатели с МСВТ)

Р6 Датчик температуры воздуха во впускном трубопроводе (ДТВ)

Схемы систем диагностики, блокировки гидротрансформатора, топлива

К2 Реле топливного насоса

МЗ Электродвигатель топливного насоса

52 Выключатель «Стоянка/нейтраль»

53 Выключатель стоп-сигнала

S4 Реле давления масла

Х1 Разъем бортовой системы диагностики

Х2 Тестовый разъем топливного насоса

Y4 Электромагнитный клапан блокировки гидротрансформатора

Противотуманные передние фары и задние фонари Дэу Нексиа

Е5 Противотуманная передняя фара (левая)

Е6 Противотуманная передняя фара (правая)

Е7 Противотуманный задний фонарь (левый)

Е8 Противотуманный задний фонарь (правый)

К5 Реле противотуманных фар

57 Выключатель противотуманных передний фар

58 Выключатель противотуманных задних фонарей

Электросхема приборов освещения автомобиля Дэу Нексиа

Е1 Лампа дальнего света (левая фара)

Е2 Лампа ближнего света (левая фара)

ЕЗ Лампа дальнего света (правая фара)

Е4 Лампа ближнего света (правая фара)

КЗ Реле включения освещения

К4 Реле включения фар

М4 Электродвигатель регулятора левой фары

М5 Электродвигатель регулятора правой фары

R2 Блок управления регулятора фар (направление светового пучка)

S5 Правый выключатель

S6 Переключатель света фар.

Требуемые инструменты и материалы для самостоятельной замены

Для замены ремня ГРМ на автомобиле Дэу Матиз своими руками требуются инструменты, перечень которых представлен в таблице ниже.

Рекомендуем: Самостоятельно проводим замену топливного фильтра в автомобиле Хендай Туссан

Таблица — Инструменты и материалы необходимые для замены ремня ГРМ

Название Примечание
Гаечные ключи Комплект
Головка «на 10»
Вороток С удлинителем и трещоткой
Динамометрический ключ Для контроля затяжки резьбовых соединений
Отвертка С плоским лезвием
Проникающая смазка Например, WD-40
Ветошь и металлическая щетка Для очистки загрязнений
Мел, штрих или краска Для нанесения собственных меток, упрощающих процесс замены ремня газораспределительного механизма
Домкрат Для поднятия авто
Баллонный ключ Для снятия и установки правого переднего колеса

Особенности электрооборудования

  1. Система зажигания, включающая в себя замок, стартерный узел, генераторное устройство и аккумуляторную батарею.
  2. Контроллер температуры, датчики давления, а также скорости, клапан ХХ, заслонки.
  3. Узел диагностики, а также блокирования гидротрансформатора, электромотор топливного насоса.
  4. Противоугонная система, иммобилайзер, центральный замок.
  5. Блок управления трансмиссией.
  6. Система безопасности, включающая в себя подушки, датчики.
  7. Осветительные приборы — туманки, стоп-сигналы, габариты, головное освещение, свет в салоне и т.д.
  8. Звуковой сигнал.
  9. Замок багажника, механизм предупреждающего зуммера.
  10. Обогреватель заднего стекла.
  11. Электрические стеклоподъемники.
  12. Система вентиляции, включающая в себя печку, кондиционер.
  13. Приборная панель, где отображаются основные параметры авто.
  14. Антиблокировочная система.
  15. Механизм регулировки головного освещения.
  16. Монтажный блок с предохранителями, где сосредоточены все предохранительные устройства, предназначенные для защит цепей.

Текст видео

Как настроить фары Daewoo nexia (Где и что крутить)

Регулировка фар дэу нексия, инструкция для чайников. Сильно не критикуйте) 1) Чтобы настроить световой пучок фары вверх или вниз можно крутить рукой болт на корректоре. 2) Для настройки пучка влево или вправо Вам понадобится длинная тонкая отвертка. Или можно снять фару и просто покрутить болт крестовой отверткой.

Будем рады Вашим лайкам и комментариям

Подписывайтесь на канал

modernizatsiya chiroqlar Daewoo nexia, bu headlights ishlash Daewoo Nexia, орнату фаралар Daewoo nexia, реттеу фар дэу нексия, налаштувати фари Daewoo nexia, регулювання фар деу нексія, наладзіць фары Daewoo nexia, рэгуляванне фар дэу нэксія, ҷудо тасҳеҳи фар дэу нексия,

Устанавливаем противотуманки на ДЭУ Нексия N150 в гаражных критериях

Единственное, что требуется от обладателя ДЭУ Нексия, решившего установить на собственный автомобиль противотуманки, так это приобрести универсальный набор и проверить его комплектность.

На фото – Нексия с фирменными ПТФ

Конкретно говоря, проверить встречаются ли в коробке:

  • Две фирменные противотуманки на Нексию N150;
  • Лампы накаливания;
  • Жгут проводов с уже установленными клеммами типа «мама»;
  • Предохранитель плавкий с гнездом для установки;
  • Реле управления работой противотуманных фар;
  • Кнопка включения ПТФ для салона;
  • Пластмассовые хомуты и шурупы в роли крепежа.

Фирменные противотуманки Нексия N150

Совет: конкретно универсальные комплекты лучше, так как у них разработчики помещают и несколько запасных крепежных частей, и проводка выполнена с припуском.

Электросхемы Daewoo Nexia N

Разъемы электропроводки показаны одиночными контактами.

Ремонт датчика скорости Daewoo Nexia

Дэу Нексия — электросхема. Электросхема Дэу Нексия — соединения противотуманных фар и задних противотуманных фонарей: Х2—Х12 — разъемы на жгутах электропроводки.

S1 — переключатель скорости вентилятора отопителя; S2 — термовыключатель вентилятора системы охлаждения; S3 — датчик работы вентилятора системы охлаждения; S4 — замок зажигания; S5 — датчик аварийного давления масла; S6 — включатель противотуманных фар; S7 — включатель задних противотуманных фонарей; S8 — подрулевой переключатель света фар; S9 — центральный выключатель освещения; S10 — кнопка включения звукового сигнала; S11 — выключатель освещения перчаточного ящика; S12—S15 — дверные выключатели освещения салона; S16 — выключатель стоп-сигналов; S17 — выключатель фонарей заднего хода; S18 — выключатель аварийной сигнализации; S19 — подрулевой переключатель указателей поворота; S20 — выключатель замка ремня безопасности; S21 — выключатель замка багажника; S22 — выключатель замка топливного лючка; S23 — выключатель обогревателя заднего стекла; S24 — подрулевой переключатель стеклоочистителя; S25 — выключатель сигнализатора стояночного тормоза; S26 — датчик уровня тормозной жидкости. Для удобства использования предохранители имеют корпуса разного цвета.

Схема электрических соединений замка зажигания, стартера и генератора, а также схема Daewoo Nexia соединений приборов системы зажигания:

Р1 — датчик скорости движения автомобиля; Р2 — датчик температуры охлаждающей жидкости для ЭБУ ; Р3 — датчик абсолютного давления во впускном трубопроводе; Р4 — датчик положения дроссельной заслонки; Р5 — датчик концентрации кислорода неэтилированный бензин либо Р — датчик концентрации кислорода этилированный бензин ; Р6 — датчик температуры воздуха во впускном трубопроводе.

Х2—Х12 — разъемы на жгутах электропроводки.

Самостоятельное устранение заводского брака проводки автомобиля Daewoo Nexia

На отдельных схемах показано примерное расположение разъемов в автомобиле, а также расположение выводов каждого разъема.

Схема датчиков системы впрыска топлива: Электросхема соединений сигнальной лампы неисправности двигателя Daewoo Nexia, системы блокировки гидротрансформатора, топливного насоса и бортовой системы диагностики с ЭБУ типа IEFI-S: Схема электрических соединений приборов освещения автомобиля: Электросхема Дэу Нексия — соединения противотуманных фар и задних противотуманных фонарей: Приборы дневного света, габаритные фонари и лампа для освещения номерного знака и электрические соединения звукового сигнала: Схемы электрооборудования Дэу Нексия: Схема фонарей сигнала торможения автомобиля, а также фонаря заднего хода и системы блокировки гидротрансформатора: Работа поворотников и аварийной сигнализации: Фотоматериалы подбираются квалифицированными механиками.

Справочники могут помочь в сборке , ремонте систем автомобиля с использованием готовых запасных частей. Электросхему дэу нексия нужно рассматривать на рисунке.

Схемы автомобилей

При рассмотрении следует учитывать то, что проводники, которые соединены друг с другом заканчиваются стрелками с одноименными буквами. К тому же разъёмы электропроводки показаны одиночными контактами. Е1 — это лампы подсветки переключателя вентилятора отопления.

Е2 и Е3 обозначают переднюю левую и правую фары. Е4 и Е5 являются правым и левым противотуманным задним фонарем.

Плата предохранителей расположена в одном корпусе с блоком реле, а весь монтажный блок находится с водительской стороны под панелью приборов. Проблемы с электростеклоподъемниками Качество сборки Дэу Нексия, к сожалению, очень зависит от того, на каком заводе собирался автомобиль.

Если с механикой все в порядке, тогда стоит проверить предохранитель в монтажном блоке. Если с ним все в порядке, тогда, скорее всего, в блоке управления подъемником.

Предохранители и реле Дэу Нексия N100

Плавкие вставки, предохранители и реле включения электрооборудования автомобиля установлены в блоке, расположенном слева за панелью приборов.

Цвет предохранителя Максимальная сила тока, А
Серый 2
Светло-коричневый 5
Коричневый 7,5
Красный 10
Светло-голубой 15
Жёлтый 20
Светло-зелёный 30
Оранжевый 40

Часть блока предохранителей и реле, закрываемая крышкой панели приборов

Реле и включаемые ими цепи
Включаемые цепи
1 Реле-прерыватель указателей поворота и аварийной сигнализации
2 Электровентилятор системы охлаждения (высокая скорость)
3 Топливный насос
4 Противотуманные фары
Предохранители и защищаемые ими цепи
Ток, A Защищаемые цепи
F1 ЕСМ 10 Электронный блок управления двигателем
F2 ILLUMINATION 10 Габаритное освещение
F3 ЕСМ2 Резерв
F4 HEAD LAMP H/BEAM 20 Дальний свет фар
F5 H/LAMP LH L/BEAM 10 Ближний свет и электрокорректор (левая фара)
F6 H/LAMP RH L/BEAM 10 Ближний свет и электрокорректор (правая фара)
F7 FUEL PUMP 30 Топливный насос, форсунки
F8 HAZARD LIGHT 20 Указатели поворота (аварийная сигнализация), сигналы торможения
F9 WIPER 30 Стеклоочиститель и стеклоомыватель
F10 FUEL DOOR 10 Электропривод замка крышки люка заливной горловины топливного бака
F11 AIRCON 10 Реле компрессора системы кондиционирования
F12 BLOWER MOTOR (LOW) 30 Электровентилятор системы охлаждения (низкая скорость)
F13 CLUSTER CIGAR CHIME 20 Щиток приборов, цифровые часы, прикуриватель, зуммер, фонари света заднего хода, генератор, обогрев заднего стекла
F14 HORN BLOWER MOTOR (HIGH) 30 Звуковой сигнал, электровентилятор системы охлаждения (высокая скорость)
F15 ROOM LAMP ANT 20 Плафоны освещения салона и багажного отделения, электропривод антенны
F16 POWER WINDOW 30 Электростеклоподъемники
F17 AUDIO (IGN) 10 Автомагнитола (питание от замка зажигания)
F18 AUTO TRUNK DOOR LOCK AUDIO (ВАТТ) 30 Автомагнитола (питание от аккумуляторной батареи), электрообогреватель заднего стекла, электропривод замка крышки багажного отделения, центральный замок

Нижняя часть блока предохранителей и реле

Реле и включаемые ими цепи
Включаемые цепи
5 Электровентилятор климатической установки (максимальная скорость)
6 Прерывистый режим стеклоочистителя
7 Электрообогрев заднего стекла (с функцией автоматического отключения)
8 Ближним свет фар (при включении ламп дальнего света)
9 Звуковой сигнал
10 Компрессор системы кондиционирования
11 Электровентилятор системы охлаждения (малая скорость)
12 Фары
13 Наружное освещение
14 Зуммер
Предохранители и защищаемые ими цепи
Ток, А Защищаемые цепи
F19 30 Электровентилятор климатической установки
F20 30 Противотуманные фары

Замена предохранителей и реле

Последовательность выполнения 1. Подготавливаем автомобиль к выполнению работы.

2. Снимаем крышку панели приборов.

3. По схеме, нанесенной на обратной стороне крышки, и таблицам (см. выше) находим предохранитель неисправной цепи и извлекаем его.

Неисправный предохранитель можно определить по перегоревшей нити.

4. Устанавливаем новый предохранитель соответствующего номинала.

5. Для замены реле извлекаем его из блока, предварительно определив неисправное по таблице (см. выше).

6. Устанавливаем на место крышку блока.

Информация актуальна для моделей Дэу Нексия 1994, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

carpod.ru

Электросхемы Daewoo Matiz

Все схемы цветные и имеют хорошее качество.

Немного истории Daewoo Matiz Производится данная модель автомашины с года. По сегодняшний уже вышло третье поколение Daewoo Matiz M Матиз первого поколения М? М и второго М? М Хетчбек имеет 5 мест.

Все модели оборудованы механической коробкой переключения передач, а двигатель потребителю идет на выбор: После небольшого рестайлинга автомобиля в году вышла модель М в Китае его именовали как Chevrolet Лечи.

Видео про краш тест Daewoo Matiz 1,2 и 3-его поколения, соответственно — , и года: Схемы электрооборудования Дэу Матиз: Нумерация контактов в электрических разъёмах: Электросхема пуска двигателя и соединений генератора двигатель 0,8 л: Система управления двигателем 1. Электросхемы системы управления двигателем Daewoo Matiz 0.

Схема электрооборудования Дэу Матиз: Соединения блока реле и предохранителей, расположенного под капотом автомобиля двигатель 1.

Соединения блока реле и предохранителей, расположенного в салоне авто двигатель 1. Схема соединений реле и предохранителей двигатель 0. Электросхема соединений комбинации приборов Daewoo Matiz 1,0 литра: Соединения комбинации приборов авто с двигателем 0,8 литра: Включение подсветки панели и комбинации приборов 0,8 л: Включение света фар и регулятора направления пучков света фар 1,0: Электрическая схема включения фар Дэу Матиз 0,8 л: Включение регулятора направления пучков света фар машины 0,8: Схема включения противотуманных фар и ламп противотуманного света в заднем фонаре 1,0: Электросхема Daewoo Matiz 0,8 литра для включения противотуманных фар и противотуманок в заднем фонаре: Указатели поворота и аварийной сигнализации, электросхема: Схема работы лампочек освещения салона и багажника, а также включение электростеклоподъемников передних дверей: Электрическая схема очистителей и омывателей ветрового и заднего стекла Дэу Матиз: Обогрев стекла двери задка авто и схема прикуривателя и часов: Кондиционер автомобиля Daewoo Matiz 1,0 и вентилятор: Электросхема включения кондиционера и вентилятора Дэу Матиз 0,8 литра:

АВТОМОБИЛЬНЫЕ ЭЛЕКТРОСХЕМЫ

Схемы электрических цепей рассматриваемые в разделе автомобиля Матиз на первый взгляд вызывают полную неразбериху. После привычных нам общих схем отечественных авто, схемы иномарок это тёмный лес. Однако это не совсем так. Разборка схемы на части даёт свои преимущества. И если внимательно подойти к изучению этого раздела по чтению электросхем, то всё становится понятным и простым. Взять хотя бы цепи питания. Если вам не известно, поступает или не должно поступать питание в данный момент на исследуемый участок цепи, напряжение. Достаточно посмотреть на обозначение провода питания и сравнить с таблицей ниже. Допустим, вы рассматриваете цепь переключателя освещения, посмотрели на схему, а она подключена к проводу под номером 30. Это значит, что питание, положительный его источник, не зависимо от положения ключа в замке зажигания, постоянно присутствует на этом токопроводе. Так же и с предохранителем этой цепи. По маркировке его на схеме мы узнаем максимальную токовую нагрузку, которую он выдерживает — в данном случае 80 Ампер, где он расположен — в данном случае в блоке предохранителей в двигательном отсеке и через какой контакт — в данном случае 1, какого разъёма – здесь на примере разъём С203. К тому же сразу определяем цвет жгута в котором находится искомый провод. Для специалистов не составляет особого труда запомнить буквенные индексы обозначений. Тем более их не так уж и много. И на практике, ежедневно разбираясь в схемах, быстро привыкают и понимают полезность этих обозначений. Если вы сами хотите найти и устранить поломку, в какой либо цепи электрооборудования Daewoo Matiz – Вам в помощь эта страничка.

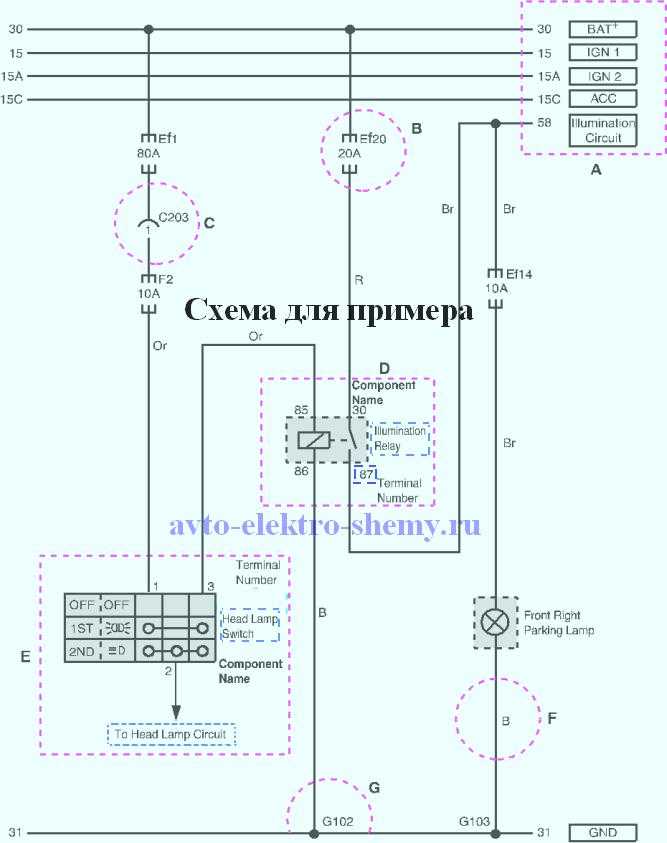

Пример чтения электрических схем Daewoo Matiz.

Таблица 1 Толкование содержания электросхемы (цепи)

ПОЗИЦИЯ ОБЪЯСНЕНИЕ
A Верхние горизонтальные линии : Линии электропитания Линии электропитания : 30, 15, 15А, 15С, 58
В Ef20 или F2: номер предохранителя
  • Ef20: предохранитель №20 в блоке предохранителей в моторном отсеке
  • F2: предохранитель №2 в блоке предохранителей в салоне автомобиля
C Разъем (С101~С902)
  • Разъем № С203 контакта №1
  • См. Основное положение разъема (раздел 2)
D Внутренняя цепь компонента (реле)

(наименование компонента и номер контакта)

Е Внутренняя цепь компонента (переключатель)

(наименование компонента, номер контакта и цепь проводки)

F Цвет жгута проводов
G Нижняя горизонтальная линия : Линия заземления
  • Положение соединения с массой (G101~G401)
  • B: Масса
  • См. Основное положение соединения с массой (раздел 2)

Таблица 2 Условные обозначения применяемые в электроцепях.

УСЛОВНОЕ

ОБОЗНАЧЕНИЕ

ЗНАЧЕНИЕ
C Разъем
D Диод
Ef Предохранитель в блоке предохранителей в моторном отсеке
F Предохранитель в блоке предохранителей в салоне автомобиля
G Масса

Таблица 3 Назначение и нумерация линий электропитания

Номер блока питания Состояние блока питания
15 Питание от аккумуляторной батареи (В+) при замке зажигания в положении “ON” и “ST” (IGN 1)
15A Питание от аккумуляторной батареи (В+) при замке зажигания в положении “ON” (IGN 2)
15C Питание от аккумуляторной батареи (В+) при замке зажигания в положении “ON” и “АСС”
30 Питание от аккумуляторной батареи (В+) непосредственно, независимо от положения замка зажигания
31 Масса соединена с аккумуляторной батареей (-)
58 Питание от аккумуляторной батареи (В+) при переключателе фар в положении 1 и 2 (цепь подсветки)

Таблица 4 Буквенное обозначение цветовой маркировки жгутов проводов.

Сокращение Цвет Сокращение Цвет
Br Коричневый Sb Голубой
G Зеленый R Красный
V Фиолетовый L Синий
P Розовый Y Желтый
W Белый Gr Серый
Or Оранжевый В Черный
Lg Светло-зеленый . .

Как найти контакт по номеру и распайке разъема.

Номер контакта указан соответственно номеру разъема

Рссмотрим пример: контакт номер 4 разъема С901


Определение номера контакта в разъёме электропроводки Daewoo Matiz.

Похожие авто электро схемы

  • Электросхемы контроллера Daewoo Matiz 2005 г.в. с контроллером sirius d32. (0)
  • Блоки предохранителей и реле автомобиля DAEWOO Matiz (0)

Электросхемы Daewoo Nexia — DRIVE2

НЕКСИЯ ПРЕДОХРАНИТЕЛИ

A15SMS — см3 80 л. F16D3 — см3 л. Плата предохранителей расположена в одном корпусе с блоком реле, а весь монтажный блок находится с водительской стороны под панелью приборов.

Электросхемы Daewoo Nexia N Рассмотрены следующие электросхемы: Система управления. Приборы освещения. Электрическая схема звукового сигнала…

Дело в том, что дверь постоянно подвержена вибрации, поэтому вследствие некачественной сборки контакты могут просто отойти. Схема электрических соединений замка зажигания, стартера и генератора, а также схема Daewoo Nexia соединений приборов системы зажигания:

При довольно надежной конструкции самого кондиционера, встречались досадные ошибки при сборке комплектующих, что приводило иногда к преждевременному износу компрессора испарителя. Технические характеристики Дэу Нексия 1 и 2:

Авто делали в кузове как седан, так и хэтчбек 3-х-дверный и 5-ти-дверный.

Двигатели предлагались только бензиновые на выбор: G15MF — см3 75 л. A15MF — см3 85 л.

F16D3 — см3 л. A15SMS — см3 80 л.

Видео — краш-тест Daewoo Nexia: Технические характеристики Дэу Нексия 1 и 2: Электрические схемы Дэу Нексия N и N 1. Конфигурация электрических разъёмов и нумерация гнезд соединителей проводов к приборам электрооборудования Daewoo Nexia: Схема электрических соединений замка зажигания, стартера и генератора, а также схема Daewoo Nexia соединений приборов системы зажигания: Схема электрических соединений сигнальной лампы неисправности двигателя автомобиля Daewoo Nexia, системы блокировки гидротрансформатора, топливного насоса и бортовой системы диагностики с ЭБУ типа IEFI Схема датчиков системы впрыска топлива: Электросхема соединений сигнальной лампы неисправности двигателя Daewoo Nexia, системы блокировки гидротрансформатора, топливного насоса и бортовой системы диагностики с ЭБУ типа IEFI-S: Схема электрических соединений приборов освещения автомобиля: Электросхема Дэу Нексия — соединения противотуманных фар и задних противотуманных фонарей: Приборы дневного света, габаритные фонари и лампа для освещения номерного знака и электрические соединения звукового сигнала: Если с механикой все в порядке, тогда стоит проверить предохранитель в монтажном блоке.

Daewoo Nexia — Выбивает предохранитель F13

Если с ним все в порядке, тогда, скорее всего, в блоке управления подъемником. Основной блок находится в подлокотнике водительской двери. Наиболее вероятная поломка — выход из строя клавиш управления или отсутствие контакта в блоке управления.

Дело в том, что дверь постоянно подвержена вибрации, поэтому вследствие некачественной сборки контакты могут просто отойти. Кондиционер Дэу Нексия Часть автомобилей Нексия оборудовалась кондиционером.

Он входил в самые дорогие комплектации и работал довольно уверенно при правильном обслуживании и эксплуатации. Основными причинами выхода кондиционера из строя, которые касаются электрооборудования, ставали отказы электромеханической муфты привода компрессора и поломки системы управления климатом.

При довольно надежной конструкции самого кондиционера, встречались досадные ошибки при сборке комплектующих, что приводило иногда к преждевременному износу компрессора и испарителя.

Поскольку работа кондиционера связана с системой отопления и обдува , то она не могла не реагировать на частые выходы из строя мотора привода циркуляции воздуха.

Сам двигатель ремонту не подлежит, но перед тем, как с ним попрощаться, стоит проверить цепь вплоть до предохранителей. Если напряжение на контуре после предохранителя есть, вполне возможно, что виноваты контакты в колодке питания двигателя.

Система зажигания Бесконтактная система зажигания Дэу Нексия работает стабильно и никаких откровенных претензий к ней нет. В том случае, если вовремя проводить обслуживание и проверку всех элементов на механическую целостность.

В первую очередь, это касается высоконагруженных устройств: С года на автомобиль устанавливался ЭБУ без обратной связи, поэтому его работа стала стабильнее. Кроме всех остальных корректирующих функций, ЭБУ также управляет работой системы зажигания.

Блок управления корректирует работу системы на основании таких данных: Система зажигания должна оперативно отреагировать на сигналы ЭБУ и внести коррективы в угол опережения.

Возможные неисправности проводки

Какие неисправности могут произойти в работе электросхемы:

  1. Обрыв проводки. Такая проблема может привести к утечке тока, подробнее о ее диагностике мы уже рассказали. Для предотвращения обрыва проводки при укладке новых проводов их нужно дополнительно изолировать.
  2. Короткое замыкание. Одна из менее распространенных проблем, диагностируется с помощью того же тестера.
  3. Перепады напряжения — оно может быть как низким, так и высоким. Такие неисправности обычно связаны с некорректной работой АКБ или генератора, реже — дополнительных устройств.
  4. Окисление контактов или их подгорание. Окисляются контакты обычно в результате длительной эксплуатации или при работе оборудования в условиях влажности. Окисление может произойти ан соединительных штекерах — такая проблема решается путем их зачистки с помощью наждачки или железной щетки. Если речь идет о подгорании, то оно, скорей всего, вызвано скачками напряжения в сети. Поэтому сначала нужно решить проблему с перенапряжением, а потом менять подгоревшие контакты.

 Загрузка …

Система зажигания

Бесконтактная система зажигания Дэу Нексия работает стабильно и никаких откровенных претензий к ней нет. В том случае, если вовремя проводить обслуживание и проверку всех элементов на механическую целостность. В первую очередь, это касается высоконагруженных устройств:

  • распределителя зажигания;
  • катушки;
  • высоковольтной цепи;
  • электронного блока управления.

С 2008 года на автомобиль устанавливался ЭБУ без обратной связи, поэтому его работа стала стабильнее. Кроме всех остальных корректирующих функций, ЭБУ также управляет работой системы зажигания. Блок управления корректирует работу системы на основании таких данных:

  • частоты вращения коленчатого вала;
  • угла открытия дроссельной заслонки;
  • данных с датчика кислорода каталитического нейтрализатора;
  • температуры и давления поступаемого воздуха.

Система зажигания должна оперативно отреагировать на сигналы ЭБУ и внести коррективы в угол опережения. При любых нештатных показаниях система информирует водителя о необходимости обслуживания или ремонта.

Таким образом, любые неисправности электрооборудования Дэу Нексия могут быть локализованы, и в этом поможет схема, размещенная на страничке. Контролируйте бортовой вольтаж, и удачных вам дорог!

На нашем сайте можно скачать в хорошем качестве все схемы Дэу Нексия — начиная от элементов двигателя и кончая электрооборудованием. Фотографии цветные и большого разрешения — для этого сперва нажмите левой кнопкой мыши для увеличения схемы и потом сохраняйте её себе на компьютер. А сперва немного истории автомобиля. Смотрите вторую часть статьи — схемы систем Daewoo Nexia.

Двигатель Нексия 8 клапанов устройство, ГРМ, характеристики

Подкапотное пространство

(вид сверху):

8

– аккумуляторная батарея9 – воздушный фильтр10 – топливный насос11 – расширительный бачок системы охлаждения12 – ремень крепления запасного колеса13 – болт крепления запасного колеса

Подкапотное пространство

(вид сверху, запасное колесо снято):

1 – запасное колесо2 – подводящий шланг радиатора3 – термостат4 – датчик момента искрообразования5 – двигатель6 – бачок омывателя7 – катушка зажигания
1 – тяга привода замка капота2 – стойка передней подвески3регулятор давления в приводе тормозов4пароотводящий шланг радиатора5 – главный цилиндр гидропривода тормозов6 – отводящий шланг радиатора7 – корпус привода вспомогательных агрегатов8 – тяга привода воздушной заслонки карбюратора9 – свеча зажигания 10 – шланг вентиляции картера11 – высоковольтный провод12 – насос омывателя ветрового стекла13 – пробка маслоналивной горловины14 – шланг большой ветви вентиляции картера15 – пробка расширительного бачка16 – вакуумный усилитель тормозов17 – тяга привода дроссельной заслонки карбюратора18 – бачок главного цилиндра гидропривода тормозов19 – коммутатор зажигания

Подкапотное пространство

(вид снизу):

1 – подрамник2 – двигатель3 – радиатор4 – коробка передач5 – стабилизатор поперечной устойчивости6 – выключатель света заднего хода7 – стойка передней подвески8 – рычаг передней подвески9 – растяжка рычага передней подвески 10 – рулевая тяга11 – рулевой механизм12реактивная тяга привода переключения передач13 – тяга переключения передач14 – приемная труба глушителя15 – внутренний шарнир привода передних колес16 – стойка стабилизатора поперечной устойчивости17 – наружный шарнир привода передних колес
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
