Быстро и просто проверяем датчик холостого хода без посторонней помощи

Как проверить датчик холостого хода?

Работа РХХ не
связана с ЭБУ. Блок управления силовым агрегатом устанавливает необходимый вылет
штока. Делает он это, подавая определенное количество электрического тока на
шаговый моторчик. Но электроника не способна определить расположение штока, из-за
чего фиксации настоящих и необходимых значений не происходит. Поэтому при
появлении проблем не загорается Check Engine. При самостоятельной диагностике
обычно удаётся выявить только незначительные повреждения.

Ниже типичные ошибки с расшифровками:

Р0505 — означает, что неисправность кроется в цепи
управления;
Р0506 — произошла блокировка датчика, обороты понижены;
Р1509 — цепь устройства перегружена;
Р1513 — в цепи управления произошло КЗ;
Р1514 — в цепи обрыв (замыкание также возможно).

Как работает регулятор?

В обиходе РХХ зачастую называют датчиком, хотя в действительности он таковым не является. Элемент представляет собой шаговый двигатель, заключенный внутри неразборного корпуса. Наружу выступает только подпружиненный шток с конусовидным наконечником. По команде ЭБУ двигатель выдвигает либо втягивает шток на определенное расстояние.

Датчик холостого хода находится в блоке дроссельной заслонки, рабочий конус выдвинут в обводной канал малого сечения. Поскольку запуск мотора и работа на холостых оборотах производится без нажатия педали акселератора, упомянутый канал обеспечивает подачу воздуха в цилиндры при закрытом дросселе. Задача РХХ – регулировать величину воздушного потока, перекрывая конусом часть проходного сечения.

Для лучшего понимания вопроса стоит представить принцип работы датчика холостого хода в виде алгоритма:

После включения водителем зажигания контроллер приводит в действие двигатель регулятора, заставляя открыть воздушный канал холостого хода. Величину открытия ЭБУ вычисляет по датчику температуры – если двигатель холодный, шток отодвинется сильнее.
В момент запуска форсунки подают обогащенную смесь в цилиндры. Затем количество топлива уменьшается, чтобы мотор не «задохнулся» и не заглох. Число оборотов отслеживается блоком управления с помощью датчика положения коленчатого вала.
Объем поступающего через РХХ воздуха учитывается датчиком ДМРВ, стоящим на входном патрубке, при этом поддерживаются повышенные обороты коленвала (1200–1500 об/мин).
По температурному датчику блок управления «видит», что двигатель прогревается и постепенно уменьшает холостые обороты, отдавая команду РХХ прикрыть сечение обводного канала. Когда температура достигает приемлемой величины (60 °С и более), регулятор поддерживает обороты на уровне 850 об/мин.

Где находится и как работает РХХ?

Устройство прикреплено к кожуху заслонки дросселя. Крепится оно при помощи двух винтов. Точное место расположения регулятора зависит от того, где на авто находится обходной воздушный канал. РХХ производит его открытие и закрытие — этим обеспечивается впуск воздушной массы.

Холостые обороты мотора, при которых вращение коленвала замедляется, оказывают на мотор большую нагрузку. Причина в нестабильности сгорания топлива при пониженном давлении. Во времена карбюраторных моторов, которые ставили, например, на машины ВАЗ, водители выходили из положения с помощью отвертки и тахометра. Теперь же выстроена четкая цепь:

Последний элемент цепи – небольшой моторчик c конусной иглой и с намотанной на нее пружиной. Пружина — основная деталь механизма. Ее задача — регулировка геометрических параметров канала, подающего воздушные массы мимо дросселя. Включение электрического моторчика происходит после подачи контроллером соответствующей команды регулятору. Она подается по показаниям датчика коленвала.

После этого величина иглы изменяется, происходит открытие обходного канала. Работать это будет так:

поступивший во впускной коллектор воздух обогащает топливо;
топливо начинает сгорать более устойчиво, за счет чего стабилизируется работа двигателя и устраняется падение оборотов.

Поэтому РХХ стабилизирует работу даже непрогретого мотора.

Ваз 2107 повышенные холостые обороты

Снятие регулятора холостого хода ваз 2107 производят для его замены на новый в случае выхода из строя старого в результате каких-либо механических повреждений. Перед снятием регулятора, его рекомендуется прозвонить тестером на работоспособность, проверка сводится к простому замеру напряжения на выводах колодки, а после его снятия, замер сопротивления на тех же выводах. Для проверки потребуется мультиметр с режимом вольтметра и омметра, а так же стандартный набор инструментов.

Порядок действий по проверке и последующей замене регулятора холостого хода выглядит следующим образом:

Подсоедините минусовую клемму вольтметра на массу двигателя и включите зажигание на автомобиле.
Отсоедините от регулятора колодку, на ее корпусе будет нанесена маркировка выводов.

Подключите положительный вывод вольтметра к выводу «А», а затем к выводу «D». Напряжение на выводах должно быть равно 12В. При любых существенных отклонениях от нормы больше чем в один вольт или при полном отсутствие напряжения причина может быть либо в слабой зарядке аккумуляторной батареи, неисправности проводки питания или неисправность . После замера, отключите зажигание.

Если напряжение на выводах соответствует норме, но при этом регулятор не выполняет своих прямых функций, то его необходимо менять. Снятие и замена регулятора выглядит следующим образом:

Необходимо снять корпус дроссельной заслонки, подробнее об этом см. .
После чего, крестовой отверткой отворачиваем два винта крепления регулятора к корпусу заслонки и снимаем его.
Между регулятором и корпусом будет установлена резиновая уплотнительная шайба. Замените ее при обнаружение трещин и других повреждений.

После того, как снят с автомобиля его необходимо так же прозвонить тестером в режиме омметра. Для этого:

Переведите тестер в режим омметра и замерейте сопротивление между выводами А-В и С-D, оно должно составлять около 52-53 Ом. Далее замерейте сопротивление между выводами А-С и В-D, сопротивление должно стремится к бесконечности или быть достаточно большим. При любых отклонениях от нормы, замените регулятор.

На этом ремонтные работы завершены. Установку нового регулятора произведите в порядке обратном снятию. Перед тем как ставить регулятор, замерейте длину выступа иглы клапана, она не должна выступать более чем на 23мм. Для замера воспользуйтесь штангенциркулем или любой подходящей линейкой. Перед замером, необходимо выдвинуть иглу на максимальное расстояние, для этого подайте на клапан напряжение от аккумуляторной батареи, подключив положительный полюс к выводу «D», а отрицательный к «С». Электромагнитный клапан регулятора работает медленно, поэтому касание проводов выполняйте многократно, пока игла не выйдет на максимальную свою длину. Сделайте замер линейкой и если игла выступает более чем на 23мм, замените клапан.

Регулятор холостого хода ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Регулятор холостого хода ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Последовательность выполнения работ по проверке регулятора холостого хода на автомобиле ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Освобождаем фиксатор колодки жгута проводов и отсоединяем колодку от регулятора холостого хода.

На колодке регулятора холостого хода нанесена маркировка выводов.

2. Подсоединяем «минусовой» щуп вольтметра к «массе» двигателя.

3. Включив на автомобиле ВАЗ зажигание, вольтметром измеряем напряжение на выводах А и D колодки регулятора холостого хода.

ВНИМАНИЕ
Напряжение на колодке регулятора холостого хода должно быть не меньше 12 В («минусовой» щуп прибора должен быть подсоединен к «массе» двигателя). Если напряжение не поступает на колодку регулятора холостого хода или оно меньше 12 В — разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ.

По окончании измерения напряжения выключаем на автомобиле ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 зажигание.

4. По окончании измерения напряжения выключаем на автомобиле ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 зажигание.

Снятие регулятора холостого хода с автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Снимаем корпус дроссельной заслонки.

2. Крестовой отверткой отворачиваем два винта крепления регулятора холостого хода к корпусу дроссельной заслонки.

3. Снимаем регулятор холостого хода. В соединении регулятора холостого хода ВАЗ и корпуса дроссельной заслонки установлено уплотнительное кольцо. Потерявшее эластичность или потрескавшееся кольцо заменяем.

Принцип работы

Принцип действия клапана состоит в следующем:

Блоком управления выполняется калибровка показаний датчика, если он обнаруживается в системе.
Сам контроллер представляет собой шаговый электрический мотор. Он оснащается конусной иглой, которая располагается в специальном отверстии канала заслонки дроссельного узла.
Регулятор не передает информацию на микропроцессорный модуль, но получает ее от него. Поэтому правильнее его называть не датчиком, а исполнительным механизмом — клапаном.
Блок управления определяет по сигналу от расходомера, что в горючей смеси отсутствует воздух. Затем он сравнивает эти импульсы с теми, которые передает ДПДЗ.
На регуляторное устройство поступает напряжение. Это приводит к выдвижению иглы из канала. недостающий объем воздуха подается в горючую смесь для смешивания.

Также микропроцессорный модуль получает импульсы об уровне температуры хладагента и моторной жидкости. Если двигатель запускается при низких отрицательных температурах, его необходимо прогревать, что позволит снизить износ элементов и узлов трения. Чтобы обогатить смесь, канал датчика холостого хода приоткрывается, для этого водителю не нужно жать на газ.

В начале работы устройства алгоритм действия такой:

Ключ прокручивается в замке, зажигание активируется.
Шток выдвигается до упора. Благодаря этому игла перекрывает байпасный канал.
При упирании штока в калибровочное отверстие блок управления начинает отсчитывать шаги назад.
Выполняется подача напряжения на обмотки. В результате клапан возвращается в изначальное открытое состояние.

Число обратных шагов настраивается при прошивке блока управления, этот показатель может изменяться в зависимости от модели устройства. К примеру, на ЭБУ Бош он составляет 50 шагов, а на модулях Январь — 120.

Пользователь Дмитрий Шарк рассказал вкратце о принципе действия, а также о диагностике контроллера холостого хода.

https://youtube.com/watch?v=Ai7I4v7_dwM

Инжектор

На входе коллекторного устройства в инжекторных двигателях используется дроссельная заслонка. Она оснащается индивидуальным контроллером определения положения в конкретный момент времени.

Когда выполняется запуск двигателя или силовой агрегат останавливается, происходит следующее:

Микропроцессорный модуль получает данные об оборотах вращения.
Затем блок управления анализирует работу силового агрегата, уточняет целевое назначение.
Показания от контроллера дроссельной заслонки и воздуха сравниваются. Блок управления определяет, закрыта заслонка или нет. Также он может «понять», какая в цилиндры силового агрегата поступает смесь — обедненная или обогащенная.
Происходит открытие клапана РХХ. Воздушный поток подается в обход заслонки. Это обеспечивает возможность поддержания оборотов на определенном уровне, запрограммированном заранее.

По факту в этом процессе участвует несколько устройств системы зажигания. Если двигатель автомобиля останавливается или глохнет из-за неполадок, проверка работы осуществляется вручную. Это связано с тем, что обратной связи у РХХ и системы диагностики нет.

Дизельные силовые агрегаты не оснащаются дроссельной заслонкой, поэтому в них не используются датчики холостого хода, они бесполезны.

Пользователь Alex ZW подробно рассказал о принципе действия контроллера РХХ в автомобиле.

https://youtube.com/watch?v=B3sKh9GvJZo

Признаки неисправностей рхх ваз 2114

Производители ваз 2114 не предусмотрели диагностику для регулятора холостого хода. Бортовое табло не отобразит сообщение об ошибке в работе данного механизма. Надписи о низких, повышенных оборотах не гарантируют поломку РХХ. Водитель может заметить изменения в работе двигателя, заподозрить неисправность, опираясь на косвенные признаки. Обычно называют следующие симптомы:

мотор неожиданно “глохнет” на холостых оборотах;
обороты холостого хода “плавают” (произвольно возрастают, убывают);
во время запуска холодного мотора не удается поднять обороты;
в момент переключения передачи, переходе на “нейтральную” передачу.

Подобные приметы вызываются неустойчивым функционированием нескольких датчиков, принимающих прямое, косвенное участие в приготовлении топливной смеси (например, датчиком положения дроссельной заслонки).

Проверка мультиметром рхх на ваз 2114

Если у вас возник вопрос, как же сделать проверку мультиметром рхх на автомобиле ваз 2114, в таком случае вы попали куда нужно. Вам нужно взять мультиметр и сделать несколько замеров, о том какие выводы нужно проверить смотрите на фото.

Проверка мультиметром рхх на ваз 2114

Check engine

Современные системы управления инжекторным двигателем способны регистрировать некоторые неисправности датчика холостого хода. Для примера рассмотрим регистрируемые отклонения, указанные в маске ошибок (перечень неисправностей, при которых загорается Check engine) блока управления двигателями ВАЗ M7.9.7 под нормы токсичности EURO III:

P1509 — перегрузка схемы управления РХХ;
P1513 — цепь управления РХХ, замыкание на массу;
Р1514 — цепь управления РХХ, обрыв или замыкание на +12 В.

Также при расшифровке код ошибки может значиться как «Неполадка РХХ». В таком случае не следует сразу покупать новый регулятор, так как проблема может быть в проводах питания.

Считать коды ошибок можно через диагностический разъем с помощью специального сканера. Расшифровки кодов можно без труда найти в Сети. В большинстве случаев отсрочить замену помогает тщательная чистка. Наиболее точно и быстро определить неисправный регулятор оборотов холостого хода можно, отслеживая его работу в реальном времени. Для этого потребуется осциллограф, а также навыки диагноста. Подать напряжение на выводы датчика, чтобы посмотреть за движением штока, не получится. РХХ управляется Широтно-Импульсной Модуляцией (ШИМ). В продаже существуют специальные приборы для быстрой проверки РХХ автомобилей ВАЗ. Но стоимость их слишком высока, если говорить о частоте использования при ремонте личной машины. На форумах радиолюбителей встречаются тестеры, изготовленные своими руками.

Проверка цепи датчика

Перед тем как приступить к проверке датчика, позаботьтесь о том, что мультиметр исправен и готов к работе.
Датчик холостого хода и его «провода» ниже датчика дроссельной заслонки. Датчик дроссельной заслонки отмечен стрелочкой. У датчика холостого хода снята колодка.
Далее, открываем капот, отключаем от датчика колодку питания.

Берём мультиметр

Затем, на мультиметре выставляем режим проверки «вольтметра».
Чёрный щуп подключаем к «массе», а красный, фиксируем на выводах колодки А – D.
При помощи помощника, включаем зажигание и смотрим параметры которые выдаёт мультиметр. Показания должны быть не менее 12 вольт. Если же напряжение ниже, значит проблемы есть в АКБ, а когда значений нет вовсе, то неполадку следует искать в проводах, либо блоке управления мотора.

Как почистить регулятор холостого хода?

Чистка проверенного РХХ рассмотрена на примере автомобиля Шевроле Нива:

Открывается моторный отсек и отключается АКБ. Для этого надо произвести демонтаж крышки воздушного фильтрующего устройства, который извлекается и убирается в сторону.
Выполняется отключение колодки от контроллера воздуха. Разъем располагается на прорезиненой толстой гофре, соединяющей впускное коллекторное устройство и крышку воздушного фильтра. Данная колодка крепится посредством специальной П-образной скобы. При демонтаже она может выскочить, поэтому надо быть внимательным.
Затем гофра отсоединяется от впускного коллектора, она фиксируется с помощью хомута. То же самое надо сделать с прорезиненым патрубком, он соединяет гофру с клапанной крышкой силового агрегата. Шланг фиксируется с помощью железной скобы.
Отсоединяется тонкий патрубок, подключенный к впускному коллекторному устройству, он демонтируется вместе с ним. Этот шланг натянут на штуцер.
Внутри патрубков можно заметить загрязнения в виде нагара и следов моторной жидкости. Все шланги подлежат очистке и промывке, после которых их надо продуть. Для выполнения задачи рекомендуется использовать специальное очистительное средство или жидкость WD-40. Главное, чтобы в комплекте с баллоном была трубка.
Сам датчик холостых оборотов выполнен в черном пластиковом корпусе и устанавливается во впускном коллекторе. От него отключается штекер и выкручиваются два болта, которые фиксируют устройство. Процедура выполняется с использованием короткой отвертки с крестовым наконечником, предварительно с болтов надо удалить следы герметика. При демонтаже устройства нужно извлечь также уплотнительное кольцо.
Выполняется очистка РХХ, для этого можно применять и топливо. Процедура осуществляется с использованием ветоши и ватных палочек. Нельзя лить в механизм много жидкости, чтобы не вывести его из строя. После каждой прочистки датчик должен окиснуть и высохнуть.
Рекомендуется удалить грязь с впускного коллекторного устройства, загрязнения убираются с помощью тряпок. Выполняется очистка посадочного места датчика холостого хода по всей глубине. Также производится удаление загрязнений со штуцера устройства.
После очистки производится сборка всей конструкции в обратном порядке. На датчик холостых оборотов устанавливается новое резиновое кольцо, после чего контроллер монтируется на место и фиксируется. К нему подключается разъем, обратно устанавливается воздушное фильтрующее устройство.

Демонтированная гофра со шлангами

Снятие РХХ из посадочного места

Очистка датчика жидкостью WD-40

Настройка холостого хода

К регулировке холостого хода рекомендуется приступать только тогда, когда предыдущий этап настройки уже закончен. Для настройки этого параметра необходимо:

Закрутить винт качества против часовой стрелки до упора. Эта деталь находится в отверстии подошвы карбюратора.
Вкрутить винт качества на шесть оборотов вправо.
Запустить мотор и убрать весь подсос бензина.
Найти винт количества, с его помощью настроить минимальную частоту вращения для двигателя. Лучше всего, если механизм будет работать в режиме 900-1200 оборотов.
Медленно и аккуратно закручивать винт качества до тех пор, пока мотор не станет работать в неустойчивом режиме. После этого необходимо восстановить устойчивую работу путём закручивания винта в противоположную сторону на один-полтора оборота.
Вращением винта контроля количества установить холостой ход на 850-900 оборотов в минуту, при необходимости можно докрутить винт качества.

Регулировка разных типов карбюратора осуществляется по одной схеме

Проблемы с настройкой холостого хода могут возникнуть из-за дефекта жиклёра, «стороннего» подсоса бензина, например, при неплотном закрытии электромагнитного клапана или заглушки, или неправильно подобранного жиклёра по размеру.

Стоит отметить, что этот механизм не рекомендуется ставить на двигатели с объёмом более полутора литров, так как это может привести к нарушению работы мотора на больших оборотах. Также для увеличения мощности базового карбюратора лучше всего заменить оригинальные жиклёры.

И ещё один важный момент – настройку карбюратора необходимо производить только при прогретом двигателе.

Регулировка многих разновидностей карбюраторов выполняется примерно по таким же принципам. В зависимости от производителя похожая схема может быть актуальна также для регулировки этого механизма на скутере, может применяться и для мотоцикла. Но если транспортное средство находится на гарантии, производить самостоятельную настройку карбюратора не рекомендуется. В этом случае при необходимости воспользоваться правом на гарантийный ремонт в официальном сервисном центре компании-производителя специалисты могут отказать в оказании этих услуг. К отечественным транспортным средствам это почти не относится, но на большинстве иномарок должна сохраняться заводская комплектация до конца гарантийного срока, тогда автовладелец сможет при необходимости совершенно спокойно обратиться в сервисный центр.

Таким образом, провести регулировку карбюратора автомобиля ВАЗ 2105, 2106 и других довольно просто, для этого не обязательно обращаться к специалистам, можно выполнить настройку этого механизма своими руками.

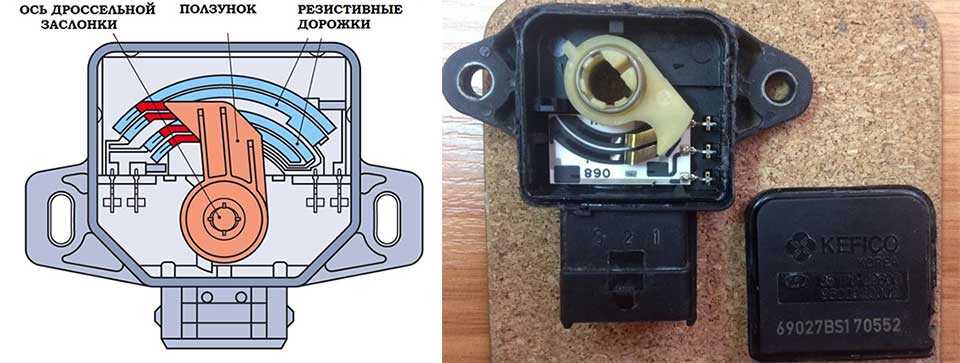

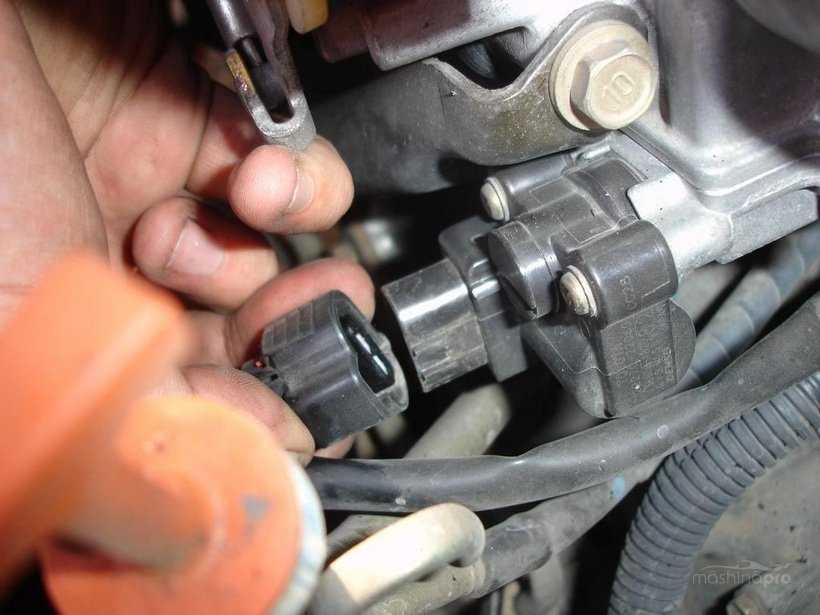

Датчик положения дроссельной заслонки (ДПДЗ)

Назначение — фиксация позиции заслонки дросселя в определенный момент времени. При этом положение меняется с учетом того, в каком месте находится педаль газа и насколько открыта заслонка.

Считается, что при установке на машине высококачественного датчика трудностей в работе быть не должно. Но так происходит не всегда, ведь на рынке много поддельных ДПДЗ (к примеру, из Китая).

Их недостатком является короткий срок службы и большая погрешность даже при правильной работе мотора.

Даже при частичной неисправности датчика, контролирующего заслонку дросселя, появляются трудности в управлении автомобилем. К примеру, возникают провалы нажатия и «плавание» оборотов.

Кроме того, при выходе из строя ДПДЗ высок риск появления рывков и провалов при работе мотора в движении. Простыми словами, педаль газа становится неинформативной, и начинает «чудить».

Известны ситуации, когда устройство ломалось во время мойки двигателя при сильном давлении струи.

Нередко бывают ситуации, когда датчик и вовсе слетал с места установки

Во избежание таких проблем нужно смотреть, чтобы мойщики действовали осторожно и не направляли прямую струю в подкапотное пространство

Как правило, оригинальный ДПДЗ, установленный на заводе, хорошо справляются с задачей и редко ломаются. Если же такая проблема и происходит, единственным выходом является замена. Ремонтировать девайс не имеет смысла.

Поломку датчика можно определить по следующим признакам:

детонация в моторе при наборе скорости;
повышение оборотов на ХХ;
уменьшение мощности силового агрегата и снижение приемистости;
перегрев мотора;
рывки при сбросе газа;
повышение «прожорливости» машины;
прекращение работы двигателя при переключении скоростей;
рывки и провалы при нажатии на газ;
другие признаки неисправности датчика положения дроссельной заслонки autotopik.ru/diagnostika-neispravnostei/priznaki-neispravnosti-datchika-drosselnojj-zaslonki.html.

В большинстве случаев неисправность ДПДЗ проявляет себя повышением оборотов и невозможностью тормозить мотором.

Во избежание проблем в будущем нужно понимать причины, почему так происходит.

К основным можно отнести:

поломка подвижного контакта и появление задиров;
окисление контактной группы и появление слоя ржавчины (требует очитки WD-шкой и чистой ветошью);
неполное закрытие заслонки дросселя на ХХ;
износ подложки датчиков при наличии напыления на резистивном слое, что можно исправить с помощью пинцета.

Проверка датчика холостого хода

Провести диагностику детали достаточно несложно, но обратите внимание на несколько моментов. Первой проблемой может быть снятие детали, большинство производителей крепят датчик ХХ на винты, и в крайнем случае их можно высверлить, но в некоторых вариациях деталь установлена на лак

Если ваш регулятор зафиксирован лаком, будьте осторожны, ни в коем случается не отрывайте его с применением силы, так как можно повредить впускную часть автомобиля. В вашем случае будет правильно демонтировать дроссельный узел полностью и лишь потом отсоединить РХХ.

Самый простой способ проверки конечно же визуальный осмотр

При визуальном осмотре первое, на что стоит обратить внимание — это загрязнение иглы. Так же обратите внимание на состояние контактов и самой дроссельной заслонки

При обнаружение оборванных проводов их требуется вернуть на место. Припаяйте их и, во избежание коррозии, обработайте лаком.

Будет уместно, по возможности, произвести проверку РХХ мультимером или самодельным тестером. Мультимером вы сможете проверить сопротивление, а самодельным тестером (сделать можно из зарядки мобильного телефона) проверите ход штока регулятора.

Если вы обнаружите что мотор разрушен, полностью выработан шток или изношена конусная игла — деталь потребуется заменить. Не расстраивайтесь из-за этого слишком сильно, стоимость детали будет составлять всего около 1000 рублей.

Что такое регулятор холостого хода на Приоре

Изначально устройство, которое в автоматическом режиме поддерживает работу двигателя на холостом ходу, называли регулятором добавочного воздуха или РДВ. Со временем такое название было замещено РХХ, то есть, регулятор холостого воздуха, но водители больше приемлют название — датчик холостого хода. Давайте разберемся, как же правильно называть этот элемент? Для начала нужно выяснить его предназначение.

Рассматриваемое устройство (будем его так называть, пока не выясним, какое же слово актуально использовать для его обозначения) представляет собой перепускной клапан, который размещается в корпусе дроссельного узла или дроссельной заслонки. Устанавливается он рядом с датчиком положения дроссельной заслонки ДПДЗ. С его помощью обеспечивается плавная работа двигателя на холостом ходу

Однако здесь важно отметить, что обеспечивается не только плавная работа ДВС, но и в целом имеется возможность запуска двигателя

Когда мотор запускается на холостом ходу, водителю не нужно держать ногу на педали акселератора (газа), и тем более помогать ему запуститься, открывая заслонку (как это все привыкли делать при запуске карбюраторных моторов). Когда происходит запуск мотора, в работу вступает клапан холостого хода, который при закрытой заслонке открывает специальный канал (он называется байпасным, т.е. обводным) в корпусе дроссельного узла, тем самым снабжая двигатель воздухом в количестве, который нужен для того, чтобы создать ТВС (топливовоздушную смесь).

После запуска двигателя при исправном устройстве, мотор будет функционировать в штатном режиме, поддерживая определенное количество оборотов коленчатого (на Приоре это, как правило, 900-950 об/мин). Если устройство неисправно, то возникают различные проблемы, о которых можно детально узнать в разделах ниже.

Возвращаясь к названию устройства, следует отметить, что этот игольчатый клапан управляется электрическим приводом, который в зависимости от соответствующих команд, поступающих от электронного блока управления, открывает доступ к впускному коллектору на необходимое расстояние. От степени открытия канала зависит количество подаваемого воздуха в коллектор. Это устройство часто называют датчиком холостого хода, но правильно ли это? Чтобы ответить на этот вопрос, вспомним, что такое датчик.

Датчиком называется устройство, содержащее один или несколько измерительных преобразователей. Предназначено такое изделие для выработки сигнала, который передается для непосредственного восприятия. Собственно, этой информации достаточно, чтобы с уверенностью заявить о том, что клапан холостого хода не является датчиком, и правильнее его называть регулятором. Это такое устройство, которое следит за состоянием объекта управления, и вырабатывает управляющие сигналы.

Общие принципы настройки карбюратора

Перед тем как отрегулировать холостой ход, обеспечьте исправную работу и топливной системы, и системы зажигания – момент зажигания выставляем по стробоскопу, а карбюратор прочищаем, если в нем уже заметны отложения. Сечение топливных и воздушных каналов мало, и загрязнения в них наиболее ощутимы. Нужно быть уверенным в отсутствии подсосов воздуха через растрескавшиеся вакуумные патрубки или усилитель тормозов, на «Солексах» же общеизвестная болезнь – это коробление привалочной плоскости карбюратора к коллектору, из-за чего подсасывается много воздуха, особенно на холостом ходу.

Перед регулировкой двигатель прогреваем, так как устойчивая работа холодного мотора обеспечивается пусковой системой. Если отрегулировать холостой ход на холодном моторе, то на рабочей температуре мы получим завышенные обороты ХХ и переобогащенную смесь.

Нужно обеспечить корректный уровень топлива в поплавковой камере – от него зависит состав смеси на всех режимах работы мотора. К тому же эту регулировку придется выполнять на разобранном карбюраторе, так что ее совмещаем с чисткой.

Для регулировки уровня снимается верхняя крышка карбюратора, после чего она переворачивается – привалочная плоскость к корпусу должна быть горизонтальна. Существуют несколько способов измерения и регулировки уровня. Мастера-карбюраторщики использовали для «Солексов» вот такой шаблон, который позволял сразу определить, нужно ли подправить уровень, и выставить его безо всяких измерений:

Прижимая шаблон (4) к прокладке (3), уложенной на крышку карбюратора (2), контролируют зазор между шаблоном и поплавками (1) – он составляет 1 миллиметр. При отклонениях нужный зазор выставляется подгибанием язычка (5), нажимающего на запорную иглу.

Без шаблона используем линейку или штангенциркуль, выставив уровень верхней грани поплавка 34 мм.

У «Озонов» при регулировке выставляется полный ход поплавка (9) на уровне 8 мм подгибанием упора (3), а зазор между полностью опущенным поплавком и прокладкой (10) устанавливается в 6,5 мм с помощью язычка (8), нажимающего на иглу (4).

Кроме того, выполняем начальную регулировку заслонок, в отличие от «Солекса», где винт количества напрямую управляет положением дросселя. Винт упора дросселя первой камеры выворачивается, пока между ним и сектором привода не появляется зазор, затем заворачивается до момента касания и далее еще на 90 градусов (четверть оборота). Винт дросселя второй камеры устанавливается до момента касания, при их правильной регулировке на холостом ходу дроссель в первой камере слегка открыт, а во второй – закрыт (эта камера на холостом ходу полностью отключена).

У «Солексов» нужно убедиться в правильной затяжке клапана ЭПХХ, на котором установлен жиклер холостого хода. Клапан закручиваем до легкого момента касания жиклером посадочного места. Недотянутый жиклер вызовет отклонение в составе эмульсии, подающейся в систему ХХ, перетягивать же его нельзя: повреждается посадочное место, делая точную регулировку холостого хода невозможной (вторая «фирменная болезнь» карбюраторов переднеприводного семейства).

Ещё кое-что полезное для Вас:

Что проверить, если мотор глохнет на холостых оборотах
Плавающий холостой ход: как стабилизировать плавающие обороты
Стучит двигатель: что делать и как определить причину
