Очистители и омыватели стекол ford focus / ford turnier с 1998 по 2005 год

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

  1. Выворачиваем два винта под передней панелью в районе бардачка.

    Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

  2. Монтажный блок опускаем на максимально возможное расстояние.

    Где-то тут наши предохранители.

  3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
  4. Выдвигаем монтажный блок на себя.
  5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

    Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

  6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
  7. Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Когда следует заменить расширительный бачок Форд Фокус 2

Ввиду простоты конструкции, конечно же, расширительный бачок явно не та деталь, которую вы будете ремонтировать каждый год, однако в падении уровня антифриза может быть виноватым именно он. Рассмотрим основные предпосылки того, что пора отправить бачок под замену:

  • Все «тело» бачка в мокрых пятнах. Причина этого кроется в трещине или образовавшемся отверстии на поверхности бачка. Настоятельно не рекомендуем использовать латки или пайку для исправления ситуации. Если это и поможет, то временно. А вот протекший антифриз способен доставить куда больше проблем.
  • Протекает клапанная крышка бачка. Это проблема механического характера, решить которую можно несколькими способами: заменой частичной, т. е. только крышки или полной – всего бачка.

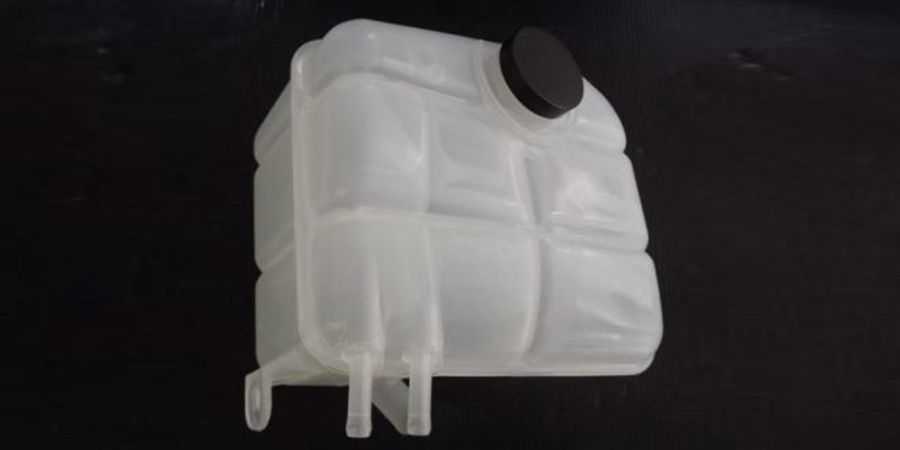

Бачок представляет из себя резервуар белого цвета, изготовленный из прочного пластика. Благодаря нему, тепло от работы двигателя отводится либо в салон для обогрева, либо в окружающую среду для охлаждения мотора. Специальная крышка используется для регулировки рабочего давления. Она оборудована клапаном, основная задача которого – понижать давление при расширении жидкости.

Совет! Если вы заметите дым из-под капота своего авто, возможно, причина кроется в том, что рабочая температура жидкости превысила допустимую отметку в 90 градусов. Это явный признак того, что пора менять бачок.

Ford Focus Sedan 2.0 / АКПП / R18 › Бортжурнал › Замена предохранителя прикуривателя Ford Focus 2

Как то раз отдыхал за городом и обратил внимание, что колесо одно начало немного спускать. У знакомого с кем отдыхал, в авто был компрессор от прикуривателя

Компрессором по-пользовался, колесо подкачал, отключил компрессор и отдал. Когда решил воспользоваться в следующий раз прикуривателем, он у меня больше не заработал.

Логично предположить, что виновником не работающего прикуривателя является предохранитель, по крайней мере ремонт этой неисправности лучше начать с него, если виноват не пред, то тогда уже смотреть сам прикуриватель и электрическую цепь.Для замены какого либо предохранителя нам потребуются сами предохранители, пластиковые “кусачки” для того-что бы достать предохранитель (или пассатижи, я ими доставал, так как кусачек не было)

Сам монтажный блок находится под перчаточным ящиком в ногах у переднего пассажира. Для того что бы до него добраться нужно снять обшивку, делается это руками без использования инструмента, там пластиковые фиксаторы просто стягиваются и все. Далее выкручиваются руками два пластиковых фиксатора и вниз опускается сам монтажный блок салонных предохранителей. На сколько я понимаю на рестайле и дорестайле они разные.У меня дорестайл, но год выпуска автомобиля — 2008. Так что у меня оказался такой блок

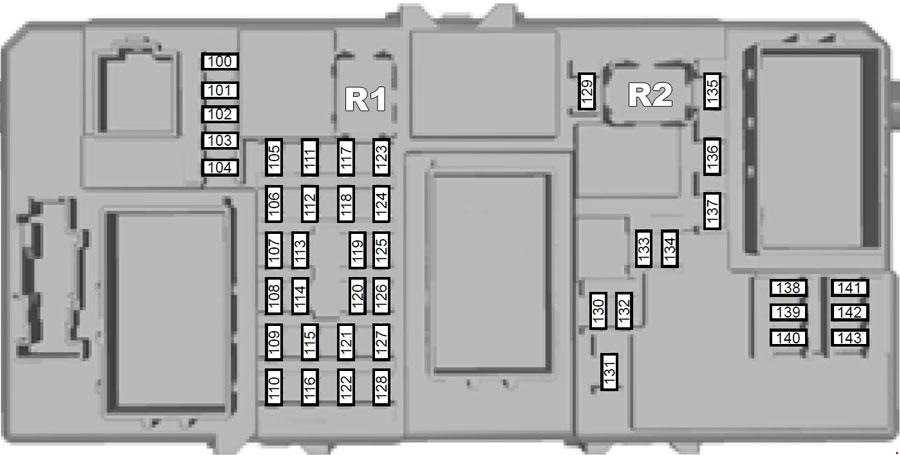

Для того что бы понять какой предохранитель требует замены, необходимо воспользоваться книгой, в которой обозначается какой пред за что отвечает

А так же нужна расшифровка:№ 100 — 10А — Электронные модули (питание от замка зажигания)№ 101 — 20А — Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet)№ 102 — 10А — Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления№ 103 — 10А — Внешние освещение (питание от аккумуляторной батареи)№ 104 — 10А — Освещение салона, система экономии электроэнергии№ 105 — 25А — Обогрев заднего стекла№ 106 — 20А — Система бесключевого доступа / запуска№ 107 — 10А — Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем№ 108 — 7,5А — Дополнительные функции комбинации приборов (аудиосистема и система навигации)№ 109 — 20А — Прикуриватель, задняя дополнительная розетка№ 110 — 10А — Дневные ходовые огни№ 111 — 15А — Топливный насос (бензиновые двигатели)№ 112 — 15А — Аудиосистема (питание от аккумуляторной батареи)№ 113 — 10А — Дневные ходовые огни№ 114 — 10А — Комбинация приборов (питание от замка зажигания), иммобилайзер№ 115 — 7,5А — Внешние освещение (питание от замка зажигания)№ 116 — 20А — Противотуманный свет№ 117 — 7,5А — Освещение номерного знака№ 118 — 20А — Модуль электрооборудования левой задней двери№ 119 — 15А — Розетка в багажном отделении№ 119 — 25А — Розетка в багажном отделении, разъем прицепа№ 120 — 20А — Модуль электрооборудования правой задней двери№ 121 — 20А — Подогрев передних сидений№ 122 — 10А — Подушки безопасности№ 123 — 7,5А — Обогрев зеркал№ 124 — 7,5А — Габаритный свет с левой стороны№ 125 — 7,5А — Габаритный свет с правой стороны№ 126 — 20А — Система бесключевого доступа / запуска№ 127 — 25А — Стеклоподъемники№ 128 — Не используется№ 129 — 20А — Стеклоочиститель№ 130 — Не используется№ 131 — 15А — Стеклоочиститель заднего стекла№ 132 — 15А — Лампы стоп-сигнала№ 133 — 25А — Модуль электрооборудования двери переднего пассажира, реле центрального замка№ 134 — 20А — Модуль электрооборудования двери водителя, центральный замок№ 135 — 20А — Дневные ходовые огни№ 136 — 15А — Стеклоомыватель, обогрев жиклеров стеклоомывателя№ 137 — 10А — Резервное питание противоугонной системы№ 138 — 10А — Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач№ 139 — 10А — Дальний сеет правой фары№ 140 — 10А — Дальний свет левой фары№ 141 — 10А — Лампы заднего хода, зеркала с электроприводом№ 142 — 15А — Ближний свет правой фары№ 143 — 15А — Ближний свет левой фары

Реле R1 Топливный насосРеле R2 Не используется

Тот который нам требуется заменить имеет номер 109. Находится во втором ряду снизу, самый левыйВыдергиваем его пассатижами аккуратно и смотрим на просвет

Устанавливаем новый предохранитель на место, все проверяем. Собираем в обратном порядке

К чему я рассказывал, про компрессор в самом начале? Так вот как я понимаю виновником сгоревшего предохранителя стал именно он. Видимо когда выключал компрессор, то он выдал скачек тока и сплавил предохранитель.Работа по замене элементарная, написал больше для себя, так как в статье присутствует схема расположения предохранителей и реле.Может тоже кому-либо будет полезно)

Как снять аккумулятор Форд Фокус 3?

Аккумуляторная батарея на Форд Фокус 3 установлена действительно не в самом удобном месте. Точная конфигурация зависит от параметров двигателя. А потому снятие аккумулятора Форд Фокус 3 требует терпения, времени и некоторых усилий. Во-первых, чтобы получить доступ, к АКБ на ФФ3 с мотором 2.0, необходимо предварительно демонтировать воздушный фильтр. Далее снимается крышка с аккумулятора, которая закреплена пластиковыми фиксаторами. После этого надо выкрутить болты и снять планку держателя. Отключите провод, который расположен поверх батареи. Сняв клеммы и сдвинув боковую защиту, аккумулятор вытягивается вверх и «на себя».

10.14. Ford Focus II. Снятие очистителя ветрового стекла, насоса и бачка омывателя стёкол

СНЯТИЕ ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА

Очиститель ветрового стекла снимаем для замены вышедших из строя мотор-редуктора и тяг трапеции очистителя ветрового стекла.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем защитный колпачок.

Ключом «на 15» отворачиваем гайку крепления рычага щетки.

Снимаем с вала рычаг с щеткой очистителя.
Второй рычаг снимаем аналогично.

Поддев отверткой, снимаем шесть скоб крепления верхней облицовки ветрового стекла к нижней.

Снимаем верхнюю облицовку.

Головкой «на 8» отворачиваем три болта крепления очистителя.

Ключом Torx T-30 отворачиваем два самореза крепления нижней облицовки ветрового стекла.

Снимаем нижнюю облицовку ветрового стекла.

Отводим механизм и отсоединяем колодку проводов от мотор-редуктора.

Снимаем механизм очистителя ветрового стекла с автомобиля.

Помечаем положение кривошипа.

Поддев отверткой, снимаем тягу с кривошипа.

Ключом «на 13» отворачиваем гайку крепления кривошипа к валу мотор-редуктора.

Снимаем кривошип с вала мотор-редуктора.

Головкой «на 8» отворачиваем три болта крепления мотор-редуктора к механизму очистителя.

Снимаем мотор-редуктор.
Собираем очиститель ветрового стекла в обратной последовательности.
Для установки вала мотор-редуктора в исходное положение подсоединяем колодку проводов к мотор-редуктору. Надев клемму провода на «минусовой» вывод аккумуляторной батареи, включаем мотор-редуктор подрулевым переключателем.
Выключаем очиститель, после чего дожидаемся остановки вала мотор-редуктора

В этом положении вала устанавливаем кривошип по метке.
Дальнейшую установку очистителя проводим в обратной последовательности.Обратите внимание, что при установке механизма очистителя резиновая втулка крепления должна быть установлена в паз кронштейна кузова

Расположение резиновой втулки крепления на механизме очистителя.

СНЯТИЕ НАСОСА И БАЧКА ОМЫВАТЕЛЯ СТЁКОЛ

Насос и бачок омывателя ветрового и заднего стекол снимаем в случае их замены при выходе из строя.
Насос расположен в пластмассовом фиксаторе на бачке омывателя, а сам бачок закреплен под правым передним крылом и закрыт правым подкрылком.
Снимаем правое переднее колесо.
Снимаем правый передний подкрылок (см. «11.2. Ford Focus II. Снятие грязезащитного щитка моторного отсека и подкрылка переднего колеса»).

Разъединяем под правым крылом шланги подачи омывающей жидкости к ветровому и заднему стеклам. Чтобы не перепутать шланги при сборке, рекомендуется их пометить.
Если в бачке находится омывающая жидкость, помещаем шланги, присоединенные к насосу, в подходящую по размеру емкость. Включив насос, откачиваем жидкость из бачка омывателя.

В моторном отсеке крестообразной отверткой отворачиваем винт, крепящий декоративную накладку заливной горловины бачка омывателя…

…и вынимаем пластмассовый пистон.

Приподнимаем декоративную накладку.

Головкой «на 10» отворачиваем болт крепления заливной горловины бачка омывателя…

…и вынимаем горловину.

Под правым крылом отсоединяем колодку проводов.

Головкой «на 10» отворачиваем два болта крепления бачка омывателя к кузову автомобиля…

…и снимаем бачок.
Помещаем снятый бачок на верстак.Для снятия насоса…

…отсоединяем колодку проводов от насоса.

Затем снимаем со штуцеров насоса шланги подачи омывающей жидкости…

…после чего вынимаем насос из уплотнительного кольца на бачке омывателя.В случае замены бачка…

…вынимаем шланги подачи омывающей жидкости из фиксаторов в корпусе бачка.

Вынимаем резиновое уплотнительное кольцо заливной горловины.

Вынимаем резиновое уплотнительное кольцо с сеткой-фильтром, которое уплотняет соединение штуцера насоса и бачка омывателя.
Собираем узел и устанавливаем его на автомобиль в обратном порядке. После сборки заливаем в бачок омывателя омывающую жидкость до необходимого уровня (см. «1.3.2. Ford Focus II. Проверка уровня жидкости в омывателе и замена щёток очистителей ветрового стекла и багажного отделения»).

Как снять моторчик печки Форд Фокус 2?

Снятие моторчика печки Форд Фокус 2занятие не сложное, но довольно неудобное, так как часть операций нужно проводить практически вслепую. Чтобы добраться до детали необходимо полностью снять бардачок, его крышку, а также блок предохранителей. Далее следует отключить и скрутить крепеж заслонки рециркуляции воздуха. Она крепится к корпусу тремя саморезами, один из которых находится у внешней стенки кузова и именно его придется искать и выкручивать наощупь. После того как заслонка снята, нужно отжать фиксатор к центру вентилятора, а корпус провернуть против часовой стрелки без усилий.

Как поменять предохранители ford focus

  • RSS подписка
  • Поделиться Vkontakte
  • Поделиться на Facebook
  • Твитнуть

Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и  При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

Замена предохранителей Ford Focus 3 продемонстрирована в этом фотоотчете. Предохранители Форд Фокус 3 находятся в двух блоках   Предохранители заменены. Поменять предохранитель на ФФ3 весьма просто.

Любопытно! За всю свою историю логотип компании изменялся 8 раз, при этом само название Ford никогда не исчезало с эмблемы.

Форд Фокус 1 Фокус 2 Фокус 3. Может совпадение, а может нет. Михаил 22 Янв в Устанавливать новые элементы нужно с такими же характеристиками.

Замена предохранителей Форд Фокус 3. Фото, инструкция как поменять предохранители на ФФ3

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями ПП. Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле.

В статье рассматриваются предохранители Форд Фокус 2: ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля.

Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ автор видео — Eduard Kantsurov. Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно.

На торце указывается номинал предохранителя — возможный максимальный ток. Если ток превышает допустимый, внутри расплавляется металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле.

Перегоревшие элементы заменяются новыми.

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы. Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения.

Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей. Заменить ПП сможет любой автолюбитель.

Чаще всего в автомобиле перегорает предохранитель прикуривателя.

Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

Учимся самостоятельно менять предохранители на автомобиле Форд Фокус 2 В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями ПП.

Содержание 1 Место расположения, назначение и электросхема 2 Инструкция по снятию и замене БП своими руками 2. Схема ПП Форд Фокус 2 рестайлинг. Расположение БП в подкапотном отсеке Фото 2. Расположение БП в салоне. Да Нет Просмотреть результаты. У Вас остались вопросы? Поддержите проект – поделитесь ссылкой, спасибо!

Как определить неисправность в работе кондиционера автомобиля Форд Фокус? Как произвести заправку системы кондиционирования своими руками? Какие предохранители за что отвечают в автомобиле ВАЗ ? Где расположен монтажный блок и как произвести его замену? Узнайте из этого материала. Как в Форд Фокус произвести диагностику и замену датчиков?

Особенности снятия бачка

Итак, для того чтобы демонтировать бачок омывателя с Фокуса второго поколения рестайл, необходимо выполнить следующие действия:

  • отсоединяем минус от аккумулятора;
  • откручиваем защитную накладку с правого крыла;
  • откручиваем крепление и убираем горловину бачка омывателя;
  • снимаем правое крыло Фокуса;
  • откручиваем болты крепления и снимаем правый подкрылок;
  • отсоединяем шланги, ведущие к омывателю лобового стекла;
  • отсоединяем такие же шланги от заднего стекла (для универсалов или хэтчбеков);
  • к бачку подключены провода, которые также необходимо отключить (для этого нужно надавить на фиксатор, после чего можно будет отсоединить разъем);
  • откручиваем болты крепления омывателя, которые располагаются как в задней, так и в передней части;
  • отодвигает в сторону его и демонтируем.

На этом снятие бачка омывателя закончено, однако, это еще не все. Далее нужно выполнить еще ряд действий. Для начала сливаем всю омывающую жидкость, поскольку ее можно будет использовать повторно. Отметим, что вынимать бачок нужно через самое широкое место в крыле Фокуса. Для этого он немного сдвигается и вынимается наружу. Что касается установки, то здесь нужно сделать все точно так же, но в обратной последовательности. При этом кронштейн должен стать в самую узкую часть крыла.

После того как сам бачок снят с автомобиля, его можно разобрать на детали. Для этого также следуем определенной последовательности. Нажимаем на фиксатор и снимаем провода, которые идут к насосу. После этого появится возможность отсоединить шланги, идущие к бачку. Снимаем электрический насос, поддев его отверткой. Также нужно сохранить уплотнительную втулку насоса, которая понадобится при обратной установке конструкции. Второй Фокус довольно прост, но ремонтные работы требуют четкого выполнения всех инструкций.

Отметим, что если при выполнении снятия втулка была повреждена, ее придется поменять на новую деталь, поскольку она не сможет выполнять свои функции полноценно. Если процедура снятия бачка выполнялась для замены шлангов омывателя, их нужно будет предварительно отсоединить от кронштейна и от самого насоса. Если же замене подлежит жиклер, то нужно выполнить следующее: поддеваем отверткой шланг, по которому проходит охлаждающая жидкость. Далее снимаем фиксатор и жиклер. После того как нужные элементы были поменяны, необходимо выполнить сбор в обратной последовательности.

как снять бачок омывателя

Моторчик омывателя ford focus 2

Замена насоса омывателя лобового стекла

Стекло омыватель форд фиеста

Как слить жидкость из бачка омывателя

Как отремонтировать генератор Форд Фокус 2 своими руками?

Ремонт своими руками генератора Форд Фокус 2 теоретически, конечно, возможен. Однако, чтобы его реализовать, стоит как минимум неплохо разбираться в устройстве детали. Разобрать деталь не сложно, а вот определить проблему и диагностировать неисправность может быть сложнее. Для этого необходимо специальное оборудование и знания. А замена или починка отдельных узлов потребует наличия довольно редких запчастей. Настоятельно рекомендуем обратиться к специалистам, имеющими опыт и все необходимое оборудование для качественной диагностики и проведения квалифицированного ремонта.

Нюансы эксплуатации устройства «по сезону»

Что нужно знать об эксплуатации:

  1. В теплое время года допускается использование омывающего раствора либо воды с добавлением специальной присадки.
  2. Зимой нужно заливать специальную незамерзающую жидкость, поскольку вода может замерзнуть и испортить саму емкость. В отечественных автомагазинах можно найти соответствующие жидкости.
  3. Использовать подогрев бачка омывателя. Как показывает практика, большинство случаев появления трещин на бачках связаны с тем, что в них замерзал расходный материал. Чтобы не допустить этого, можно использовать подогрев бачка омывателя, который ставится на машины штатно или в качестве дополнительного оборудования.

Прежде всего после открытия капота нужно выкрутить 2 шурупа с накладок крыла и вытащить их. Затем снимается уплотнитель.

Ветровую панель можно не снимать – это не обязательно. Нужно только приподнять верхнюю ее часть, выкрутив оттуда шуруп.

Чтобы вытащить заливное горло требуется выкрутить его болт.

Чтобы снять подкрылок потребуется приподнять авто на домкрате и демонтировать колесо. После чего с подкрылка выкручивается несколько болтов.

В итоге бачок стеклоомывателя сдвигается на несколько сантиметров на правую сторону, чтобы достать направляющее ухо, которое крепиться к лонжерону. Бачок опускается вниз, а фиксирующее ухо поддерживается отверткой.

Затем нужно рассоединить пару проводов. Первый разъем отсоединяет датчик уровня стеклоомывающей жидкости. А второй разъем отсоединит моторчик омывателя Ford Focus 2.

Затем можно отсоединять шланг системы очистки стекол и доставать бочок.
