Что стоит ремень или цепь грм митсубиси лансер 10

Процесс замены цепи на Лансер 10

Для успешной замены цепи ГРМ рекомендуется придерживаться нижеприведенной инструкции:

Отсоединить минусовой провод от клеммы аккумуляторной батареи.
Установить поршень 1-го цилиндра в ВМТ.
Демонтировать защитный кожух силового агрегата.
Снять передний брызговик двигателя.
Слить моторное масло.
Демонтировать правую опору мотора.
Снять ремень, предназначенный для привода вспомогательных агрегатов.
Демонтировать клапанную крышку.

Снять шкив коленвала. Рекомендуется визуально осмотреть его состояние. В случае необходимости выполнить замену.
Демонтировать масляный картер.

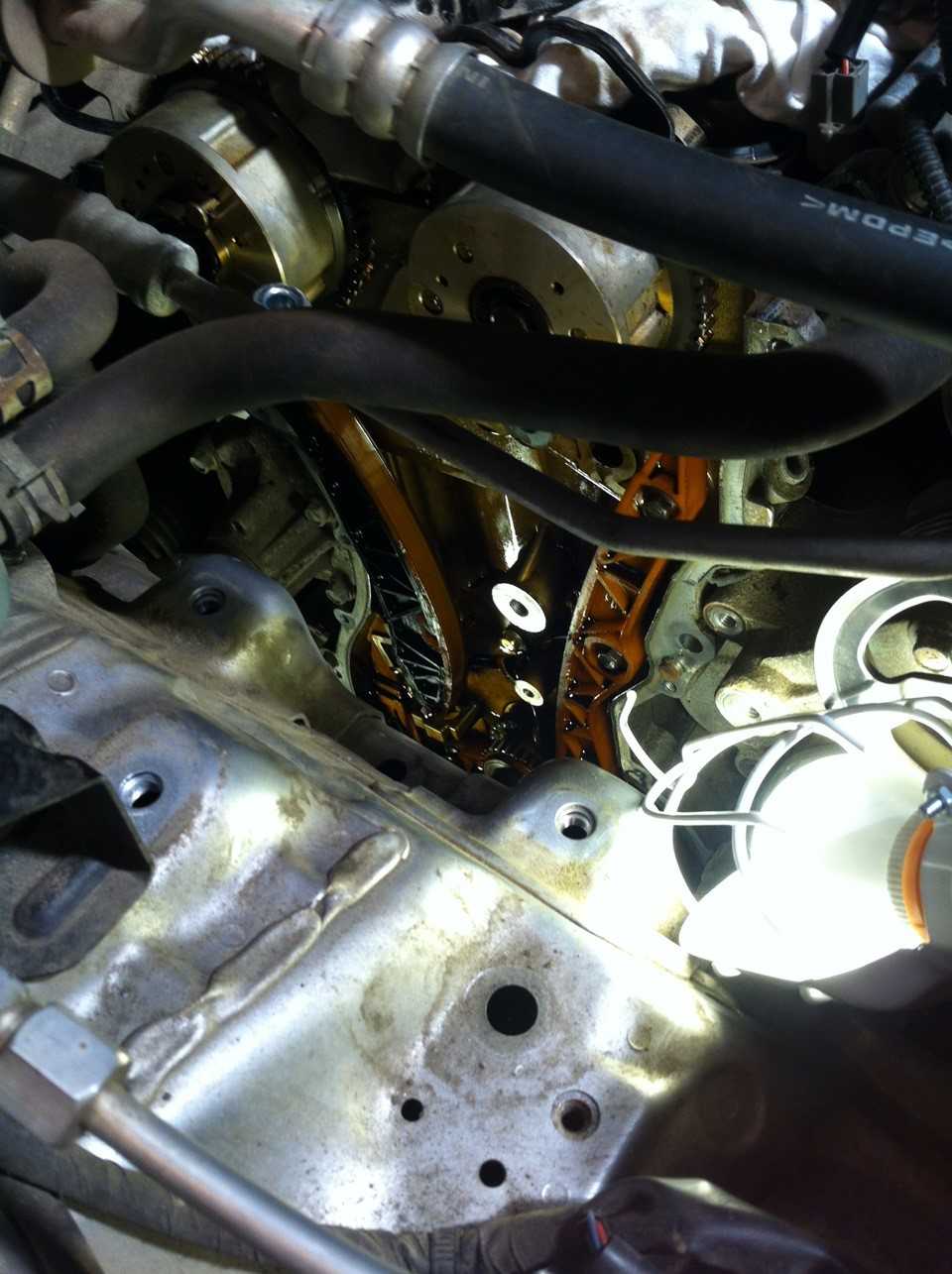

Вывернуть болты крепления крышки ГРМ в последовательности: A-B-C-D. Расположение болтов указано на фото ниже.

Отжать башмак гидронатяжителя. После этого зафиксировать его штифтом.
Повернуть вал выпускных клапанов по часовой стрелке.

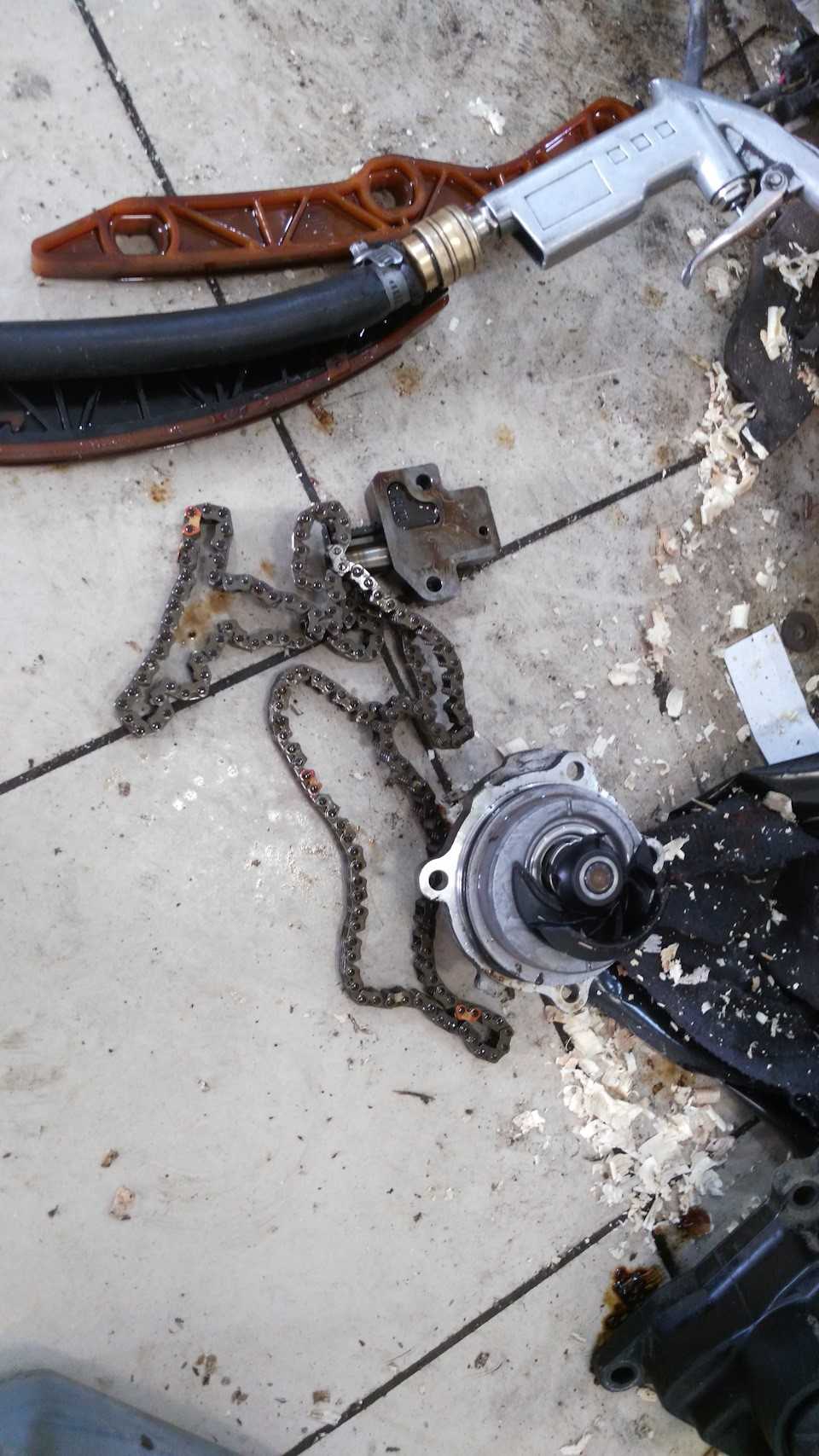

Демонтировать цепь и натяжитель.

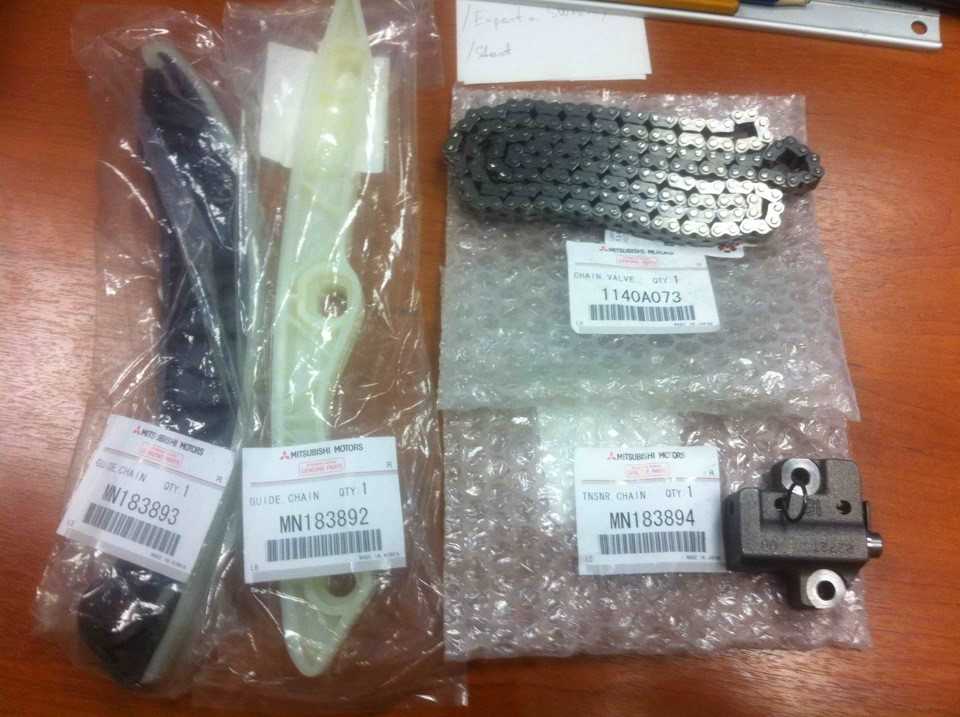

Осмотреть все элементы, входящие в цепной привод. Обычно их ресурс соответствует сроку эксплуатации цепи. Принять решение о необходимости замены.

Установить цепь, контролируя все метки.
Проконтролировать положение, в котором находится натяжитель. Если он упирается в ограничитель, то опытные автовладельцы рекомендуют подтянуть цепь.

Используя герметик, установить крышку привода ГРМ.

Схема нанесения герметика на крышку газораспределительного механизма

Затянуть болты в порядке D-C-B-A. Рекомендуется первоначально затянуть все крепления с небольшим усилием, а лишь после этого полностью закрутить болты
Собрать все в обратном порядке.

После запуска мотора, так как масло еще не полностью заполнило систему и двигатель не приработался после разборки, согласно отзывам автовладельцев, часто возникают ошибки, например, ошибка обрыв цепи топливного насоса. После ее сброса возможна дальнейшая нормальная работа двигателя. При возникновении сложностей в процессе замены цепи газораспределительного механизма рекомендуется посмотреть видео.

Замена ремня ГРМ на Митсубиси Лансер 9 и 10

Итак, если вам не удалось избежать разрыва ремня, то следует его заменить. Но не стоит спешить обращаться в сервисный центр. Данная процедура не вызовет трудностей. Для этого вам понадобится пару ключей и отверток.

Для демонтажа ремня ГРМ выполните следующие шаги:

Снимите правое переднее колесо. Также не забудьте под лонжерон поставить доски.
Ослабьте болты на компрессоре и генераторе, после чего снимите ремни.
Снимите правую опору двигателя.
Демонтируйте защитный кожух в арке с колесом.
Открутите шкив коленвала.
Снимите верхний защитный кожух ремня ГРМ. Он крепится на трех болтах. Используйте ключ на 10.
Снимите шкив с помпы. Он крепится посредством четырех болтов. Используйте головку на 10.
Снимите нижнюю защиту ремня ГРМ.
Далее следует выставить метки. Для этого поставьте на КПП пятую передачу, а потом вращайте колесо по часовой стрелке. Метка на колесе должна совпасть со специальной отметкой на двигателе. Также должны совпасть подобные метки и на коленвале.
Плоскогубцами отбейте пружину натяжителя, а потом снимите сам ролик.
Теперь можете снять ремень ГРМ.

Внимание! После демонтажа не проворачивайте распределительный или коленчатый вал! После этого можете поставить на место ролик натяжения, установить новый ремень и пружину. Затянув центральный болт ролика, необходимо производить сборку в обратном порядке

Эта инструкция позволит сэкономить несколько тысяч рублей на ремонте. Все ваши расходы будут сводиться только к покупке нового ремня. Весь процесс занимает от получаса до нескольких часов.

Основные причины обрыва: как его избежать

Один из часто задаваемых вопросов относительно ремня ГРМ, по каких причинам происходит разрыв. Сюда входит:

износ непосредственно из-за длительной эксплуатации или низкого качества продукта;
заклинило помпу или ролики;
произошла поломка и распределительный вал «словил» клин;
заклинило коленвал.

Лучший способ решения проблемы – не создавать себе проблему, поэтому мы рекомендуем ознакомиться непосредственно с основными правилами, которые помогут избежать подобной поломки:

замена ремня должна обязательно выполняться в срок (каждые 40-50 тысяч километров пробега);
регулярно проверяйте сальники на наличие течи;
если выполняете замену комплектующих ГРМ, используйте только высококачественные детали;
проверяйте натяжение ремня. Его проскальзывание также может привести к повреждениям клапанов и цилиндров;
проверяйте целостность водяной помпы и роликов.

Эти советы помогут избежать вышеописанных проблем.

Основные причины обрыва: как его избежать

Один из часто задаваемых вопросов относительно ремня ГРМ, по каких причинам происходит разрыв. Сюда входит:

износ непосредственно из-за длительной эксплуатации или низкого качества продукта;
заклинило помпу или ролики;
произошла поломка и распределительный вал «словил» клин;
заклинило коленвал.

замена ремня должна обязательно выполняться в срок (каждые 40-50 тысяч километров пробега);
регулярно проверяйте сальники на наличие течи;
если выполняете замену комплектующих ГРМ, используйте только высококачественные детали;
проверяйте натяжение ремня. Его проскальзывание также может привести к повреждениям клапанов и цилиндров;
проверяйте целостность водяной помпы и роликов.

Эти советы помогут избежать вышеописанных проблем.

Симптомы для замены

Рекомендуется периодически проверять ремень на предмет видимых повреждений.

Замену нужно производить каждые 90 000 пробега или по мере износа. так гласит регламент, мы рекомендуем не затягивать, и уже на 60 000 км «обновить ремень».

Характерными признаками для замены ремня генератора являются:

доносящийся из-под капота стук или свист;
скрежет или скрип привода;
на приборной панели загорелась лампочка заряда аккумуляторной батареи;
двигатель невозможно запустить.

Неприятные звуки

Посторонние звуки могут служить признаками износа роликов. На фото новый натяжной ролик и старый после пробега в 70 000 км.

Неприятные звуки ремень может издавать при попадании на него или на вал масла или охлаждающей жидкости. Визг происходит из-за проскальзывания его по валу. Для решения проблемы ремень нужно снять и протереть чистой ветошью, смоченной в бензине.
Послабление ремня также приводит к свисту, для устранения причины его необходимо подтянуть.
Свистящие звуки могут создаваться при попадании ремня мимо линии шкива, даже небольшое смещения приведёт к быстрому износу. Нужно правильно выставить шкивы.
Сильно натянутый ремень также издаёт неприятные звуки, так как он не позволяет нормально вращаться шкивам. Такая ситуация часто встречается при минусовой температуре, когда ремень замерзает и становится твёрдым. При прогреве двигателя визг пропадает.
Скрипы и свисты появляются при износе подшипника на валу, после его замены звуки пропадают.

Частые поломки случаются из-за долгого срока эксплуатации запчасти, нарушения правил ухода за автомобилем и выбором некачественных деталей.

Основные причины обрыва: как его избежать

Один из часто задаваемых вопросов относительно ремня ГРМ, по каких причинам происходит разрыв. Сюда входит:

износ непосредственно из-за длительной эксплуатации или низкого качества продукта;
заклинило помпу или ролики;
произошла поломка и распределительный вал «словил» клин;
заклинило коленвал.

замена ремня должна обязательно выполняться в срок (каждые 40-50 тысяч километров пробега);
регулярно проверяйте сальники на наличие течи;
если выполняете замену комплектующих ГРМ, используйте только высококачественные детали;
проверяйте натяжение ремня. Его проскальзывание также может привести к повреждениям клапанов и цилиндров;
проверяйте целостность водяной помпы и роликов.

Эти советы помогут избежать вышеописанных проблем.

Двигатель Митсубиси Лансер 10 1.5 л. устройство ГРМ, технические характеристики

Время на чтение: 1 минута

Бензиновый двигатель Митсубиси Лансер 10 1.5 л. мощностью 109 л.с. откровенно слабоват для машины, которая провоцирует на активную езду. Сам мотор серии 4А91 на это явно не заточен. Поэтому 1.5 литровый бензиновый атмосферник на Mitsubishi Lancer X долго не живет и часто нуждается в ремонте. Основная проблема уже через 100 тысяч пробега, это жор масла вызванный закоксовыванием поршневых колец. Сегодня поговорим обо всех конструктивных особенностях данного мотора. Движок форсирован до предела, конструкторы из него выжали все что можно, поэтому долго не живет.

Замена цепи (или ремня) привода газораспределительного механизма Lancer X

Инструменты:

Ключ 14 мм
Ключ 17 мм
Ключ 19 мм
Торцовая головка 14 мм
Торцовая головка 17 мм
Торцовая головка 19 мм
Удлинитель торцевых головок
Вороток
Отвертка с плоским лезвием

Замена цепи привода газораспределительного механизма Lancer X

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия», с. 89).

3. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя», с. 85).

4. Снимите передний брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя», с. 85).

5. Слейте моторное масло из картера двигателя (см. «Замена масла в двигателе и масляного фильтра», с. 61).

6. Снимите правую опору силового агрегата (см. «Замена опор подвески силового агрегата», с. 86).

7. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов двигателей 4В10.4В11», с. 67).

8. Снимите крышку головки блока цилиндров (см «Замена прокладки крышки головки блока цилиндров», с 90).

9. Удерживая шкив коленчатого вала от проворачивания специальным приспособлением. выверните болт крепления шкива. Снимите шкив с коленчатого вала. 10. Снимите масляный картер (см. «Замена уплотнения масляного картера», с. 92).

11. Выверните шесть болтов А (рис. 5.3), шесть болтов В, по одному болту С и D, а затем снимите крышку цепи газораспределительного механизма.

12. Специальным приспособлением отожмите башмак натяжителя цепи (рис. 5.4) и зафиксируйте натяжитель штифтом (рис. 5.5).

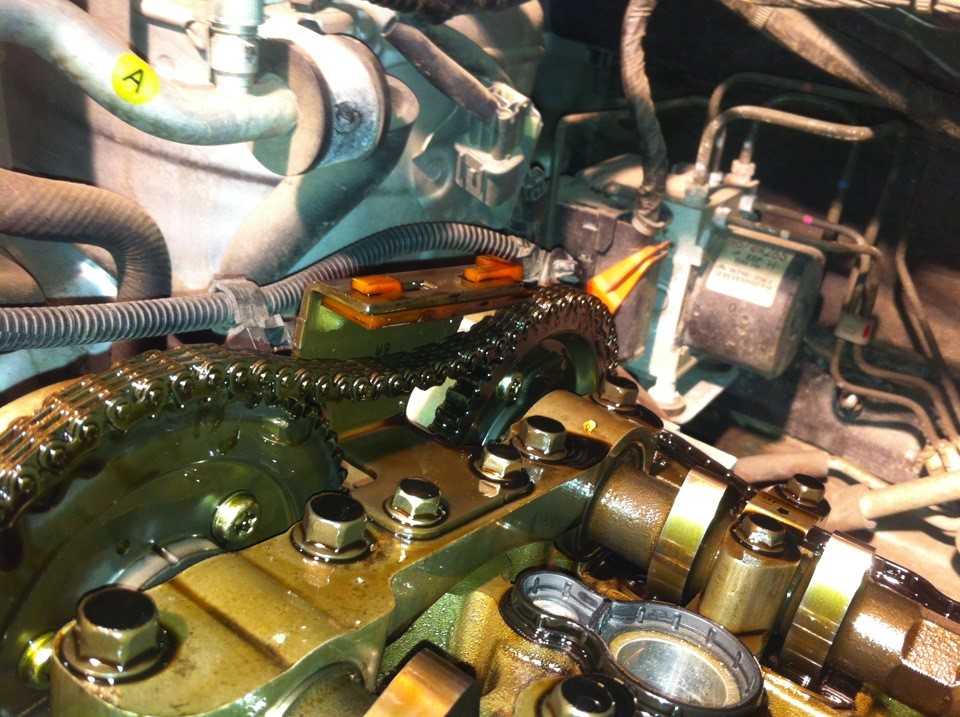

13. Немного проверните распределительный вал выпускных клапанов по часовой стрелке и снимите цепь со звеньев шестерни вала (рис 5.6).

14. Извлеките приспособление и снимите цепь с шестерни вала впускных клапанов, затем с шестерни коленчатого вала и снимите цепь с двигателя.

15. Установите цепь в обратном порядке, соблюдая совпадение соответствующих меток оранжевого цвета на цепи и на шестернях валов (рис 5.7).

16. Нанесите на привалочную поверхность крышки газораспределительного механизма герметик в соответствии со схемой, показанной на рис. 5.8, установите крышку и вверните болты ее крепления в порядке, обратном показанному на рис. 5.3.

17. Установите все остальные ранее снятые детали в порядке, обратном снятию.

Рис. 5.3. Порядок ослабления болтов крышки газораспределительного механизма.

Рис. 5.7. Привод газораспределительного механизма: 1 — башмак натяжителя цепи; 2 — шестерня распределительного вала выпускных клапанов; 3 — шестерня распределительного вала впускных клапанов; 4 — успокоитель цепи; 5 — шестерня коленчатого вала; 6 — цепь привода газораспределительного механизма; 7 — натяжитель цепи; а. Ь. с. d, е — метки.

Рис. 5.5. Фиксация натяжителя цепи привода газораспределительного механизма.

Рис. 5.6. Проворачивание распределительного вала выпускных клапанов

Замена Цепи ГРМ Лансер 10 1.5

Mitsubishi Lancer 2.0 Mt › Бортжурнал › Замена цепи

ГРМ Lancer X

Обычно, если выходит новенькая модель в линейке автомобилей, то там изменяется фактически всё, остаются только фирменные черты. Но что делать, если предшествующая модель была сверхудачной? Верно, сделать лучше её, сделать ещё более надёжной.

Что, фактически, и происходило со всеми новым Лансером. Всякий раз японские конструкторы находили, чем изумить и повеселить поклонников этой серии. Раз за разом японский спортивный автомобиль становился лучше, резвее и надёжнее. На данный момент будут рассмотрены одну немаловажную деталь, которая подверглась изменению, причём очень принципиальному. Речь идёт о ремне ГРМ, который в десятом Лансере был заменён на цепь.

Малость побеседуем про цепь ГРМ Ланцер 10

Подмена цепи

ГРМ МицубисиЛансер 10 – хорошее решение конструкторов. Такая цепь еще надёжнее ремня, ну и срок её службы существенно подольше. Нередки такие случаи, когда обладатель автомобиля продаёт свою «ласточку», так и даже не поменяв цепь. Ещё одним достоинством будет то, что цепь не сломается «вдруг», вы услышите шум под капотом, показывающий очевидно, что цепь пора поменять. А произойдёт это приблизительно через 100 50 – двести тыщ км пробега. Официальная же цифра завода-изготовителя вообщем составляет двести 50 тыщ км пробега. Будет минусы цепи . Поточнее, один – цена и самойцепи , и подмены выше, чем аналогичный набор и подмена ремня ГРМ. Но всё же цепь выходит экономичней – поменять её нужно еще пореже.

Замена цепи грм лансер 10 1.5.

Подмена цепи ГРМ Митсубиши Ланцер X в автосервисе обойдется для вас в большую сумму, от 5 тыщ рублей. Работа эта ответственная, соответственно, и оплачивается отлично. В случае неправильной установки получите в привесок и ремонт мотора, а этого уж точно никому не охото.

Процедура замены

Замена ремня ГРМ Мицубиси Лансер 9 – непростая процедура, нуждающаяся в частичной разборке мотора и определённых условий. При этом необходимо наличие гаража, специализированного инструмента и классифицированного подбора заменяемых запчастей.

Поэтому надёжнее обратиться к специалистам, на станцию технического обслуживания, где всё для этого приспособлено. Однако поменять привод ГРМ на Лансер 9 допускается и самостоятельно, нужно для этого лишь иметь элементарные навыки в обслуживании и ремонте машины.

Алгоритм действий

Поддомкратить автомобиль с правой стороны, затем снять переднее колесо и подкрылок.
Укрепить машину для устойчивости, подложив под неё дополнительную опору.
Вначале у двигателя необходимо снять привод гидроусилителя руля (ГУР).
Снять привод генератора и помпы.
Демонтировать шкив коленвала, предварительно открутить болт.

Поставить метки на распредвал и коленвалах

Осторожно пассатижами удалить пружину натяжного ролика с последующим его снятием.
Вывернуть крепёж от помпы ГУР и опоры мотора. Демонтировать основание подвески.
Заменить привод ГРМ

Одевать новый ремень так, чтобы поверхность, противоположная ролику, была в натянутом состоянии.

Сборку двигателя на Лансер 9 производить в обратном порядке.

Установочные метки

При разборке и сборке мотора на Лансер 9 особое внимание нужно уделить узлам кривошипно-шатунного механизма (КШМ) и ГРМ, так как они взаимосвязаны между собой. Перед тем как разъединить данные механизмы, нужно предварительно выставить метки на соответствующих валах этих устройств

Для выставления меток проворачивают коленвал.

Для двигателя SOHC

Метка распредвала должна быть совмещена с меткой на головке блока цилиндров.

Метка коленвала должна быть установлена с меткой на блоке цилиндров на обоих типах двигателя. Чтобы увидеть данную метку необходимо снять шкив привода генератора и насоса гидроусилителя.

Для двигателя DOHC

Необходимо чтобы две метки распредвала встала напротив прорезей на задней крышке ГРМ. Метку коленвала необходимо установить аналогично метки двигателя SOHC.

Дополнительный способ проверки

Существует еще один способ убедиться, что поршень первого цилиндра находится в ВМТ.

Для этого нужно:

Вывернуть свечу в первом цилиндре.
Выставить поршень в ВМТ. Для этого в отверстие цилиндра с лёгким натягом установить пробку, затем включить 5-ю передачу и поставить колесо на место. Плавно поворачивать его по часовой стрелке. Как только пробка вылетит, значит пошёл процесс сжатия и поршень находится в верхнем положении.
Установить метку по шкиву коленвала.
После этого выставить по метке распредвал.

Перед снятием натяжного ролика рекомендуется зафиксировать между собой вышеупомянутые валы. Для этого можно шестерни связать между собой проволокой или стянуть хомутами и прикрепить к крепёжному болту шкива.

При сборке двигателя на Лансер 9 особое внимание нужно обращать на метки, следовательно, правильнее сначала будет установить натяжной ролик, ремень и только после этого проворачивать натяжитель. При внимательном отношении к такой процедуре, метки ГРМ Лансер 9 должны совпасть с выступающими отметками на корпусе мотора

Чтобы удостовериться в этом, нужно вновь установить поршень первого цилиндра в ВМТ, а затем проверять совмещение меток. Для этого надо поставить колесо на ступицу и, поворачивая его, совершить два оборота коленчатого вала. Метки должны совпасть.

Натяжение ремня ГРМ

Во время сборки двигателя Мицубиси Лансер 9, перед тем как устанавливать верхнюю крышку привода ГРМ, нужно произвести натяжку привода.

Для этого необходимо:

Провернуть коленчатый вал на один или два оборота по часовой стрелке и установить поршень первого цилиндра в ВМТ.
Снять крышку с технологического отверстия.
Убедиться, что крепление натяжного ролика ослаблено, следовательно, он под действием пружины натягивает ремень.
Проверить зазор между приводом ГРМ и крышкой. Номинальное значение должно составлять 31–34 мм.
Затянуть крепёжный болт ролика.
Установить крышку технологического отверстия.
Поставить верхнюю крышку привода ГРМ.

После замены привода и натяжения ремня завести машину и проверить работу двигателя.

Характеристики автомобилей с различными силовыми установками

Наилучшую экономичность показывает Mitsubishi Lancer X 1.5 мт. Средний расход бензина при перемещении в смешанном режиме составляет около 6,5 литра на 100 км. При городском перемещении потребление топлива возрастает до 8.2 литров. Выезд на трассу будет сопровождаться наименьшим расходом, который составляет не более 5 литров.

Использование автоматической коробки передач на Mitsubishi Lancer 10 1.5 ат увеличивает расход топлива. На 100 километров по трассе потребуется 6 литров. В городском потоке авто будет потреблять 8,9 литра. В случае смешанного режима движения расход топлива будет около 7 литров. Разгон до сотни будет колебаться от 11.2 для механики до 15.3 в случае at.

С двигателями на 1.6 литра применяется классическая автоматическая коробка перемены передач на 4 ступени и механика на 5 передач. Седан Лансер 10 с таким мотором имеет характеристики, отображенные в таблице ниже.

Объем двигателя в 1.8 литра способствует не экономичной, а динамичной езды.

С двигателями 2.0 литра выпускается большое разнообразие автомобилей Lancer X. Сюда входят и полноприводные 4wd и машины со спортивным уклоном ralliart, выпуск которых налажен с 2008 года. Расход бензина на 100 километров пути для различных моделей Лансер 10 отображенный в таблице ниже.

Разгон до 100 километров в час при использовании двигателя 2.0 удалось сделать менее 10 секунд. Характеристики двигателя и коробки передач максимально заточены под получения наилучшей динамики.

Периодичность замены

Производитель рекомендует менять цепь на Mitsubishi lancer x при пробеге в 250 тысяч километров. Согласно отзывам автовладельцев, замена обычно требуется при 190-230 тыс. км на одометре. При аккуратном вождении цепь ходит до 300 тыс. км.

О необходимости более ранней замены говорит специфичный посторонний шум при работе двигателя. Если цепь гремит, то это говорит о том, что она чрезмерно изношена.

Перескакивание зубьев через звено цепи также говорит о необходимости замены элементов ГРМ. При этом наблюдается посторонний звук и снижение динамических характеристик авто. Смещение на один зуб может не сопровождаться отклонением компрессии от нормы. Если же цепь перескочила на несколько зубьев, то появляется риск погнуть клапана.

Пошаговая инструкция по замене

Выполнять работы удобнее на смотровой яме или эстакаде, но можно воспользоваться домкратом.

Инструменты

Для проведения работ понадобятся:

гаечные ключи;
набор головок;
отвертка;
вороток в рычагом;
пассатижи;
домкрат;
маркер;
ремень ГРМ;
натяжной ролик;
помпа;
уплотнитель для коленвала.

При замене ремешка ГРМ Mitsubishi Lancer рекомендуется менять натяжной ролик. Оригиналы расходников должны иметь каталожные номера: Mitsubishi MD342154, Mitsubishi 1145A051. Можно заменить аналогами: Gates 5535XS, Contitech CT1008, SUN A343YU100 и др. Для натяжного ролика оригинал — Mitsubishi MD356509, аналог — NTN JPU57-008A-4.

Этапы

Если автомобиль не на подъемнике, нужно поднять с помощью домкрата его правую сторону, снять колесо и подставить опору под лонжерон. Далее снимаем подкрылок правого переднего колеса.
Сначала снимается ремень привода компрессора кондиционера, а также привод ГУРа. Для этого нужно ослабить крепежные болты и болты для регулировки натяжения ремня.
Для снятия ремня генератора и помпы нужно ослабить гайку крепления генератора к вспомогательным агрегатам и крепежный болт, благодаря которому генератор крепится к установочной планке. Путем вращения регулировочного болта ослабляем натяжение и снимаем ремешок.
Если ремни не будут меняться, то на них стоит поставить метки, чтобы при монтаже было понятно, в какую сторону они вращались.
Ослабив 4 крепежных болта на шкиве помпы, удерживая шкив неподвижно, нужно вывернуть болты крепления и демонтировать устройство.
Далее необходимо снять шкив коленвала. Для этого нужно выкрутить удерживающий его болт. Существует несколько способов, как это сделать:
Зафиксировать шкив коленвала от проворачивания старым ремнем, накинув его на шкив и зажав шкив пассатижами вместе с ремнем, а затем откручивать болт крепления.
Если есть помощник и свободный доступ к коленвалу, то нужно включить пятую передачи и жать на педаль тормоза, а помощник в это время должен выкрутить болт крепления шкива.
Можно воспользоваться стартером. Отключить катушки зажигания и форсунки от питания, надеть головку на болт и упереть вороток в рычаг или землю. Делаем несколько коротких стартов, пока не провернется болт.
На следующем этапе необходимо демонтировать верхнюю и нижнюю защитную крышки ГРМ, открутив крепежные болты.
Далее необходимо выставить метки на распредвале и коленвале, совмещая их с метками на двигателе. Выставляются метки путем вращения колеса по часовой стрелке. Когда метка на распределительном вале совпадет с меткой на двигателе, должна совпасть и метка на коленвале с соответствующей меткой на моторе.
Далее, отогнув пружину натяжного ролика, снимаем ее. Затем выкручиваем болт крепления и демонтируем натяжитель.
Осталось открутить болт крепления соединительной планки насоса гидроусилителя руля и опоры двигателя. Далее снимаем правую опору подвески, не забыв подпереть силовой агрегат в этом месте.
Теперь можно снять ремень привода ГРМ Mitsubishi Lancer, вытягивая его через верх.
Установка всех устройств осуществляется в обратной последовательности.
Поставив на место новый натяжной ролик, пружину пока не нужно устанавливать.
Новый ремешок ГРМ следует сначала надеть на зубчатый шкив коленвала, а затем на шкив распредвала.
Ветвь, расположенная напротив натяжного ролика должна быть натянута.
Далее вставляется пружина в натяжной ролик. Благодаря пружинистой силе автоматически происходит натяжение ремня. Теперь нужно затянуть болт крепления натяжителя.
Далее последовательно устанавливаются все снятые детали. После установки ремней, нужно отрегулировать их натяжение.

После выполнения работ заводим двигатель Mitsubishi Lancer и проверяем его работу.

Как поменять ремень ГРМ Лансер 9

Пошаговая инструкция по замене ремня ГРМ представлена на фото выше. Здесь же подробнее описаны основные моменты процедуры.

Инструменты, которые понадобятся: трещотка с головками на 10, 12, 19, ключ на 12, плоскогубцы, домкрат с упорами, отвертку, маркер, вороток.

Менять ремень ГРМ можно не только на яме или подъемнике. Есть вариант обойтись поддомкрачиванием передней части (с установкой упоров разумеется) и снятием правого колеса.
Снимать шкив коленвала бывает затруднительно — открутить болт крепления подчас нелегко. Самый действенный способ состоит в том, чтобы открутить его стартером. Для этого надо отключить катушки зажигания (можно и питания на форсунки, на всякий случай), установить головку на болт и приспособить к ней вороток так, чтобы он упирался в рычаг или землю. Затем короткими попытками (не более 1 секунды) прокручивать стартер — болт должен открутиться с первого раза. Попробовать открутить болт можно другим способом, если есть напарник, который будет жать на педаль тормоза, при включенной пятой передаче.В руководстве по ремонту встречается совет по откручиванию болта шкива коленвала с помощью старого ремня генератора. Об этом варианте многие отзываются отрицательно.
Метки ГРМ Лансер 9 (коленвала и распредвала) выставляются после того, как уже будет снят шкив коленвала, помпы, а также нижний кожух. Чтобы выставить метки, надо переключить на 5-ю передачу, установить колесо и крутить его до совпадения меток распредвала и блока двигателя. Затем проверить метку коленвала, при схождении меток на распредвале и блоке двигателя она тоже должна совпадать.
При установке натяжного ролика, пружина сразу не ставится. Прикрутив ролик, нужно надеть ремень ГРМ таким образом, чтобы обратная к ролику сторона потуже натянулась. После этого устанавливается пружина, за чей счет производится автоматическое натяжение ремня. Потом прикручивается центральный болт ролика.

Момент затяжки резьбовых креплений при замене ремня ГРМ (для двигателей 4G18/13):

болт крепления шкива коленвала — 128 Нм;
болт крепления шкива помпы — 9 Нм;
болт крепления помпы — 13 Нм;
болт крепления натяжителя ремня — 23 Нм.

«Оперируемый» двигатель 4G18 1,6 литра.

Для начала снимаем правое переднее колесо и откручиваем защиту колесной арки.

Таким образом получаем доступ к шкиву коленвала. Откручиваем 3 болта ключом на 10 и снимаем верхний кожух ремня ГРМ.

Ослабляем натяжные болты генератора и насоса ГУРа.

Снимаем приводные ремни.

6

На фото — натяжной болт насоса гидроусилителя руля.

7

Затем надо снять шкив помпы, для этого стопорим отверткой и откручиваем 4 болта.

8

Снимаем шкив.

Далее следует открутить болт коленвала, которым крепится шкив. Лучше всего использовать гайковерт, поскольку болт затянут достаточно большим моментом, а также стоит учитывать его прикипание.

Если болт шкива коленвала не желает откручиваться, существует несколько способов его «уговорить». Один из лучших — с помощью стартера, уперев вороток с головкой в землю или рычаг. Подробно это описано ниже.

11

Выставляем коленвал по метке. На шкиве распредвала установочная метка должна совпасть с приливом на головке блока.

12

Если метки на распредвале и блоке двигателя сошлись, то и метка коленвала должна совпадать.

13

Чтобы снять или установить ремень ГРМ необходимо демонтировать опору двигателя. Двигатель при этом либо вывешивается, либо под картер снизу подставляется временная подпорка.

14

Открутить крепление опоры и компрессора ГУРа.

15

Опора двигателя снята.

16

С помощью ключа на 10 откручиваем болты крепления нижней крышки ГРМ и снимаем её.

17

Нижняя крышка.

18

Преднатяжение ролика в нижней части двигателя создается пружиной.

19

Натяжной ролик крепится с помощью одного болта к блоку цилиндров. Нужно аккуратно вывести пружину и снять ролик.

20

Можно снимать ремень ГРМ.

21

Использован оригинальный комплект ремня и ролика от Mitsubishi.

22

Новый ремень устанавливается начиная снизу. При установке нового ремня, натяжной ролик сперва отводится максимально в сторону и прижимается болтом. После установки нового ремня отпускаем болт ролика и пружина сама сделает нужное натяжение ремня. Закручиваем болт моментом 20-26 Нм.

23

Схематично представление процедуры и моменты затяжки резьбовых соединений.

Замена Цепи ГРМ Лансер 10 1.5 ~ AUTOTEXNIKA.RU

Главная страница » Замена Цепи ГРМ Лансер 10 1.5

15.10.2018

Mitsubishi Lancer 2.0 Mt › Бортжурнал › Замена цепи

ГРМ Lancer X

Что, фактически, и происходило со всеми новым Лансером. Всякий раз японские конструкторы находили, чем изумить и повеселить поклонников этой серии.

Раз за разом японский спортивный автомобиль становился лучше, резвее и надёжнее. На данный момент будут рассмотрены одну немаловажную деталь, которая подверглась изменению, причём очень принципиальному.

Речь идёт о ремне ГРМ, который в десятом Лансере был заменён на цепь.

Малость побеседуем про цепь ГРМ Ланцер 10

Подмена цепи

Поточнее, один – цена и самой цепи

, и подмены выше, чем аналогичный набор и подмена ремня ГРМ. Но всё же цепь выходит экономичней – поменять её нужно еще пореже.

Замена цепи грм лансер 10 1.5

Метки ГРМ Лансер 10 1.5L 4а91

Пробег 80 тыщ.Разборка на капиталку.

Часто процедура подмены цепи содержит только подмену натяжителей, сама цепь не изменяется. Её следует часто подтягивать, потому что она изнашивается, увы, повторюсь, до полного выхода цепи из строя автомобилю ездить и ездить.

Ещё один увлекательный факт: проехавшись по автосервисам, возможно сходу не отыскать мастера, который бы менял цепь на Лансере 10. Это обязательно гласит о надёжности данной детали и что, что отечественные изготовители, говоря о 250 тыщах км пробега без подмены, нисколечко не преумножили.

Если всё-таки так случилось, что вы услышали очень противный грохот из-под капота и сообразили, что нужен ремонт либо подмена цепи ГРМ Митсубиши Ланцер X, то два пути: можно обратиться в автосервис, где её поменяют довольно стремительно и надёжно, или возможно приступить к процедуре без помощи других.

Набор ремонта, включающий цепь, успокоитель и ботинок, обойдётся приблизительно в четыре тыщи рублей.

Подмена цепи

ГРМ Ланцер X

Основное правило этой процедуры – это аккуратность. Аккуратность при сборке и ещё большая аккуратность при сборке. Неограниченное количество различных «мануалов», инструкций и подсказок окажут вам помощь в нелёгком труде. Поначалу нужно снять всё оборудование навесное мотора, отключить что остается сделать нашему клиенту датчики. Слейте антифриз, используя особый краник, расположенный в нижнем правом углу. Потом необходимо снять впускной коллектор вместе с дроссельной заслонкой, в этом случае отсоедините трубки обогрева с антифризом. Потом снимается топливная рампа можно приступать к снятию клапанной крышки. Открутите шкив коленвала, снимите поддон и открутите крышку ГРМ. Не стоит забывать поставить метки на шкивах и зубьях цепи

, если таких нет. После чего ослабьте болт шкива впускного распредвала можно снимать цепь, ослабив её методом ослабления натяжителя, для этой цели вам поворачиваем «флажок» и отводим ботинокцепи . Потом до конца открутите шкив распредвала, снимаем цепь и ботинок натяжителя. Собирается всё в оборотном порядке. Это описание достаточно коротко, увы опытнейший человек поймёт, что и как необходимо делать. Когда вашего опыта недостаточно, то лучше обратиться в автосервис.

Какие запчасти стоит приобрести

Перед тем как приступить к плановому ремонту, нужно приготовить оригинальные расходные материалы:

Привод ГРМ. У оригинального ремня для Мицубиси Лансер 9 артикул должен быть MD342154. А также существует замена этому приводу ГРМ под серийным номером 1145A051, Gates 5535XS, Contitech CT1008. Они не поставляются в комплекте с завода изготовителя, однако по характеристикам хорошо подходят в качестве аналога.
Привод гидроусилителя MD375935 (Gates 5PK1063 – аналог).
Ремень генератора MN183019 (Gates 5PK903 – аналог).
Ролик для натяжения ремня MD356509 (NTN JPU57-008A-4 аналог).
Сальники распредвала – 2 шт.
Сальники коленвала – 2 шт.
Помпа.

Здесь следует отметить, что менять натяжной ролик и помпу на Лансер 9 специалисты рекомендуют через 150–170 тыс. км пробега, всё зависит от их износа. Если после снятия ремня нет люфта в подшипниках этих деталей, то их можно не снимать при плановом ремонте через 90 тыс. км. А также и сальники допускается менять лишь при втором плановом ремонте.

Своевременная замена ремня ГРМ на Митсубиси Лансер 9 с 1.6 литровым двигателем – одна из важнейших операций технического обслуживания силового агрегата данного автомобиля.

Особенность модели заключается в том, что двигатель здесь является «втыковым». Этот термин означает, что в случае обрыва ремня ГРМ происходит столкновение поршней с клапанами, из-за чего последние загибаются.

Моторы на которых гнет клапана встречаются на различных марках и моделях авто https://autotopik.ru/sovet/1384-na-kakih-dvigatelyah-gnet-klapana.html, в том числе и Mitsubishi Lancer 9 с 1,6-литровым силовым агрегатом, о котором речь пойдет ниже.
