Замена ремня грм чери амулет

Замена ремня ГРМ Чери Амулет

Ремень ГРМ Chery Amulet служит для передачи крутящего момента от коленчатого вала к распределительному валу. Прямая связь необходима для точной синхронизации движения поршней и клапанов, иначе произойдет серьезное повреждение двигателя. Для предотвращения проскальзывания или быстрого растяжения ремня, он выполнен зубчатым, и армирован полимерным волокном высокой прочности. Постепенный износ ремня ГРМ является естественным процессом, сопровождающим эксплуатацию автомобиля Chery Amulet, так же, как и любого другого ДВС (за исключением ДВС с цепной передачей между коленчатым валом и распределительными валами, цепь изнашивается несколько медленнее).

Замена ремня

Бо́льшая часто владельцев автомобиля доверяет проводить замену ремня ГРМ специалистам специализированных центров, но для тех, кто умеет работать со слесарным инструментом, знает устройство силового агрегата, эта операция может быть выполнена самостоятельно. Специального оборудования или инструмента не потребуется, операцию можно выполнить в гараже со смотровой ямой, на эстакаде или подъёмнике.

Какие запчасти приобрести и что потребуется для работы

Когда проводится плановая замена деталей привода ГРМ, обычно приобретают комплект ГРМ gates chery tiggo. При большом пробеге машины может понадобиться замена насоса в системе охлаждения двигателя

Выбору запасных частей следует уделить внимание, так как на рынке имеется много подделок под известных производителей комплектующих. Кроме приобретения новых запасных частей, следует приготовить нужный инструмент:

  1. Набор гаечных ключей, в том числе на «16», «18».
  2. Автомобильный домкрат.
  3. Подставку под кузов машины.
  4. Противооткатные башмаки.
  5. Набор шестигранников.
  6. Приспособления для фиксации в неподвижном положении коленвала, распредвалов.

Как часто необходимо менять ремень

Производители рекомендуют менять зубчатый ремень при пробеге не более 40 тыс. км или после 4 лет эксплуатации автомобиля.

В некоторых случаях этот пробег может быть меньше, этому могут послужить следующие причины:

  1. Низкое качество запасных частей.
  2. Протекание моторной смазки в зоне работы ременной передачи.
  3. Тяжёлые условия эксплуатации машины.
  4. Износ шестерён коленвала, распредвалов.

При каждом техническом обслуживании машины следует обращать внимание на состояние деталей привода ГРМ. Если замечены трещины, расслоение ремня, его необходимо менять новым изделием

Процедура замены

Замену ремня ГРМ можно выполнить в таком порядке:

  • Автомобиль устанавливают на месте проведения работы, затягивают ручной тормоз, включают 5 передачу, под задние колёса устанавливают противооткатные башмаки.
  • Баллонным ключом срывают колёсные болты правого переднего колеса, далее приподнимают кузов машины автомобильным домкратом, опускают его на надёжную подставку. А также приподнимают через деревянные проставки двигатель.
  • Открывают моторный отсек, снимают для удобства работы воздушный фильтр.
  • Далее следует демонтировать расширительный бачок системы охлаждения, вынуть его из моторного отсека.
  • Правое переднее колесо снимают, также подлежит снятию защита моторного отсека в арке, подкрылок.
  • А также следует снять опору двигателя, она фиксируется на кузове двумя гайками, 4 болтами.
  • Снятию с двигателя подлежит ролик и механизм его натяжения. Для этого понадобиться ключ на «16».
  • Под механизмом натяжения находится болт крепления пластиковой защиты привода ГРМ, его выворачивают, кожух снимают.

Следующим шагом будет снятие шкива коленвала двигателя. И также снимают остальные защитные кожухи привода ГРМ.

  • Теперь можно отсоединить высоковольтные провода со свечей зажигания, вывернуть их со свечных колодцев. И также работе будет мешать датчик детонации, который снимают с двигателя.
  • Далее снимают шланг, отводящий картерные газы, демонтируют крышку клапанного механизма.
  • В головке блока цилиндров установлены два распредвала, которые необходимо выставить в нужное положение, после этого их фиксируют стопорной пластиной.
  • Теперь можно снимать натяжной ролик. Отворачивают крепёжный болт, поворачивают ролик, снимают зубчатый ремень.

Установку новых деталей привода механизма ГРМ выполняют в порядке, обратном снятию изношенных деталей. Перед установкой нового ремня проверяют совпадение установочных меток. Если их положение не нарушилось, можно продолжить работу.

Установочные метки

Эффективность работы силового агрегата достигается при правильном выборе и установке фаз газораспределения. Распредвалы следует провернуть в такое положение, когда прорези в их торцах займут строго горизонтальное положение. Теперь в них устанавливают стопорную пластину для фиксации в таком положении. Фиксации также подлежит коленвал двигателя. Для этого его также поворачивают в определённое положение. Проще всего в открытые свечные колодцы устанавливают стержни, после чего поворачивают коленвал до такого положения, когда стержни в свечных колодцах займут одинаковое положение по высоте.

Коленвал фиксируется штырём подходящего диаметра. Его вставляют в отверстие блока цилиндров, медленно поворачивают коленчатый вал. При совпадении стержня с отверстием его задвигают до упора. После этого можно установить новый зубчатый ремень. После натяжения проверяют положение установочных меток. Если их положение не нарушилось, можно выполнить пробный пуск мотора.

Поэтапная замена ремня ГРМ Chery Amulet: инструкции, фото и видео

При техобслуживании автомобиля должен выполняться ряд регламентных операций, в том числе замена ремня ГРМ Chery Amulet. В статье описано, когда нужно менять ремень газораспределительного механизма, дана подробная инструкция и соответствующее видео. Данный материал дает возможность произвести замену, не прибегая к услугам автосервиса.

В каких случаях необходима замена?

Ремень ГРМ — это резиновое изделие с зубьями на внутренней поверхности. Его основное назначение – служить связующим звеном между двумя валами: распределительным и коленчатым. Кроме того, он также является приводом для масляного насоса и помпы.

Если не выполнить вовремя замену, возможен обрыв ремня. Для автомобиля Chery Amulet это может иметь самые печальные последствия. При обрыве клапана встречаются с поршнями и гнутся, могут сломаться коромысла. Эти неисправности приводят к капитальному ремонту двигателя или его замене.

Замена ремешка ГРМ – регламентная операция, которая выполняется согласно срокам, которые указаны в мануале Chery Amulet, через 40 тыс. км пробега или четыре года. Кроме того, через каждые 15 тыс. км следует выполнять визуальный осмотр механизма газораспределения и менять расходники, если обнаружены следующие дефекты:

Если обнаружены следы масла, это говорит о том, что сальники не обеспечивают надлежащую герметичность. Необходимо устранить причину течи масла и обязательно поменять ремень, так как масло действует разрушающе на резину

При осмотре ГРМ следует обратить внимание на помпу и натяжной ролик, при наличии дефектов или люфта, их нужно заменить. Рекомендуется натяжной ролик менять при каждой замене расходников

Инструкция по замене

Для выполнения процедуры автомобиль желательно установить на эстакаду, смотровую канаву или подъемник. При их отсутствии можно воспользоваться домкратом.

Необходимые инструменты

Из инструментов и материалов для проведения процедуры необходимо приготовить:

  • головки на «10», «13» и «19»;
  • удлинители;
  • отвертки: крестовую и плоскую;
  • домкрат;
  • расходные материалы.

Расходники для Chery Amulet лучше покупать оригинальные, тогда они могут прослужить положенный ресурс.

Этапы

Процедура состоит из следующих шагов:

  1. Чтобы обеспечить доступ к ременной передаче, необходимо демонтировать воздушный фильтр с патрубком воздухосборника. Для этого нужно открутить блок реле, болты крепления фильтра и хомуты, которые удерживают шланги.
  2. Далее следует снять верхнюю защитную крышку ГРМ.
  3. Затем демонтируем правое переднее колесо.
  4. Срываем болт крепления шкива коленвала и откручиваем, но не до конца.

    Откручиваем крепежный болт

  5. Для доступа к ремням и шкивам снимаем пластиковый подпыльник.
  6. Далее метки нужно выставить так, чтобы поршень первого цилиндра был расположен в положении верхней мертвой точки.
  7. Чтобы снять ремень генератора и компрессора кондиционера, нужно ослабить натяжной ролик.
  8. Далее нужно снять ремешок с насоса гидроусилителя ремня.
  9. На следующем этапе нужно выкрутить болт крепления и снять шкив коленвала, расшатывая его из стороны в сторону.
  10. Затем демонтируется нижняя защитная крышка ГРМ.
  11. Для выставления меток наживляем болт крепления шкива коленвала. Поворачивая коленвал по ходу часовой стрелки, метку на верхнем шкиве ГРМ выставляем так, чтобы она совпала с меткой в виде пики. Аналогично метку внизу на шкиве совмещаем с отливом на двигателе.

    Совмещение меток шкива коленвала

  12. Теперь можно демонтировать ремень ГРМ. Для этого выкручиваются болты крепления натяжителя, демонтировать натяжной ролик и, не проворачивая шкивы, снять газораспределительный ремешок.
  13. Далее устанавливаем новый натяжной ролик.
  14. Снова нужно проверить, чтобы все метки совпадали.
  15. Новый ремень ГРМ сначала надевается на зубчатый шкив коленвала, затем на шкив помпы, а затем заводится за натяжной ролик и надевается на шкив распредвала.
  16. Далее нужно отрегулировать натяжение ремешка.
  17. После окончательной установки, нужно провернуть на два оборота коленвал и проверить метки. Если они не совпадают, то необходимо повторить процедуру установки ремня.
  18. Далее снятые комплектующие устанавливаются в обратном порядке. При установке ремней вспомогательного оборудования нужно отрегулировать их натяжение.

Закончив сборку, следует завести двигатель и проверить его работу. Если все в порядке, то процедура замены ремня на Chery Amulet закончена.

Процедура замены

Замена ремня ГРМ Чери Кимо процедура обязательная, так как выход его из строя может вызвать дополнительные финансовые и материальные расходы. Обрыв ремня в приводе механизма ГРМ приводит к повреждениям клапанов, в некоторых случаях поршней, шатунов. Бо́льшая часть владельцев этой модели доверяет проведение процедуры замены специализированным центрам, но некоторые водители делают это самостоятельно.

Схема ГРМ

Если имеется опыт обслуживания или ремонта машины, можно приступать к работе.

Кроме приобретения новых запасных частей следует приготовить:

  1. Набор гаечных ключей (рожковые, накидные).
  2. Отвёртки с крестообразным и шлицевым лезвиями.
  3. Автомобильный домкрат.
  4. Подставку под машину.
  5. Противооткатные башмаки.
  6. Болт для фиксации коленвала.
  7. Обрезок толстой доски для упора в поддон двигателя.
  8. Шестигранник на 6.

Замену ремня можно выполнить в гараже на смотровой яме, использовать подъёмник, ровную площадку. Машину следует установить на месте проведения работы, затянуть ручной тормоз. Отпустить колёсные болты на правом переднем колесе. Следующим этапом нужно поднять переднюю правую часть машины домкратом, перед этим под задние колёса устанавливают противооткатные башмаки. Кузов опускают на подставку, правое переднее колесо снимают с машины. После этого порядок работы будет примерно таким:

  • Работе будет мешать правая фара, её нужно демонтировать.
  • А также выворачивают болты крепления бачка ГУР, его не снимают, а отводят в то место, где была фара.
  • Далее следует ослабить натяжение ремня генератора, снять его приводной ремень.
  • Под стартером вывинчивают пробку, которая закрывает место фиксации коленвала. В это отверстие заворачивают болт его фиксации, если его нет, можно использовать бородок диаметром 6 мм. Коленвал прокручивают накидным ключом до тех пор, пока он не упрётся в стопор.

Блокировка коленвала

  • Далее необходимо снять шкив коленвала. Для этого отворачивают болты его крепления, демонтируют шкив.
  • Приводной ремень закрыт кожухом из пластика, его демонтируют. Специалисты рекомендуют снимать правую подушку мотора, перед этим между защитой двигателя и его поддоном устанавливают деревянную доску.
  • Выворачивают болты крепления защитных крышек привода механизма ГРМ, снимают их.
Болты верхней крышки грм
Болты нижней крышки
  • Вынув стопор коленвала, устанавливают установочные метки распредвалов, коленвала.
  • Чтобы снять зубчатый ремень, следует ослабить его натяжение. Для этого ослабляют крепёж натяжного устройства, отжимают его, снимают ремень.

Регулировка натяжения

  • После этого демонтируют с блока цилиндров натяжной и обводной ролик. Внимательно следите за тем, чтобы коленчатый вал не провернулся.
  • Перед тем как установить новые запасные части, нужно приготовить скобу фиксации шкивов распредвалов. Для этого подойдёт полоска металла толщиной примерно 1,5 мм, шириной около 10 мм. Полоску выгибают в виде широкой буквы «П». Устанавливают новые ролики на свои места. Выступ для стопорения натяжного устройства должен стать в паз на блоке цилиндров. Крепёж заворачивают, но не затягивают. Теперь шкив распредвала смещают на один зуб, фиксируют в таком положении скобой. Для этого понадобиться два ключа на 18.

После натяжения ремня метки станут на своё место. Новый зубчатый ремень одевают на шкив коленвала, затем на шкив насоса охлаждающей жидкости, обводной ролик, шкивы распредвалов. Натяжение в приводе механизма ГРМ контролируют по совпадению меток на шкивах распредвалов, осле этого затягивают винты крепления роликов. Поворачивают шкив коленчатого вала на два оборота, контролируют положение установочных меток. Если с этим всё в порядке, можно ставить на свои места все снятые ранее агрегаты.

Замена ремня ГРМ Чери Амулет: метки, натяжение, гнет ли клапана

Автомобиль С класса Чери Амулет китайские автопроизводители начали выпускать в 1991 году. За основу был взят несколько обновлённые Сеат Толедо. В регионах РФ Амулет появился во второй половине 2005 года, а с 2006 года его начали собирать в Калининграде. Комплектация автомобиля удовлетворит спрос любого потенциального покупателя.

Машину комплектуют единственным силовым агрегатом, который имеет 4 цилиндра, 8 клапанов. Устанавливают двигатель SQR-408, который производят по лицензии от компании Mitsubishi. Мотор имеет рабочий объём 1600 см 3, его мощность равна 94 лошадиных сил.

Для регионов РФ двигатель комплектуют механической КП с 5 ступенями перемены передач, с 2006 года за дополнительную плату можно получить автомобиль с вариатором ZF. Газораспределительный механизм Чери Амулет приводится во вращение зубчатым ремнём, который нуждается в периодической замене.

Замена ремня ГРМ на Чери Амулет

Для правильной и бесперебойной работы двигателя внутреннего сгорания необходимо цикличное наполнение воздушно-топливной смесью его цилиндров и удаление из них отработанных газов. Этой цели служит газораспределительный механизм (ГРМ), состоящий из распредвала, клапанов и передаточных механизмов, которые эти клапаны открывают.

В двигателе автомобиля Chery Amulet, который почти полностью скопирован с фордовского агрегата 1.6 CVH, каждый цилиндр имеет два клапана — по одному на впуск и выпуск. При вращении распределительного вала его кулачки через гидротолкатели воздействуют на рычаги (коромысла), а те давят на клапаны, открывая таким образом отверстия впускного или выпускного коллектора. Возврат клапана в закрытое положение обеспечивает установленная на нем пружина. Благодаря наличию гидрокомпенсаторов регулировка зазоров клапанов не требуется.

Замена ремня ГРМ Чери Амулет

Ремень ГРМ Chery Amulet служит для передачи крутящего момента от коленчатого вала к распределительному валу. Прямая связь необходима для точной синхронизации движения поршней и клапанов, иначе произойдет серьезное повреждение двигателя. Для предотвращения проскальзывания или быстрого растяжения ремня, он выполнен зубчатым, и армирован полимерным волокном высокой прочности. Постепенный износ ремня ГРМ является естественным процессом, сопровождающим эксплуатацию автомобиля Chery Amulet, так же, как и любого другого ДВС (за исключением ДВС с цепной передачей между коленчатым валом и распределительными валами, цепь изнашивается несколько медленнее).

Периодичность замены

Инструкция к автомобилю Chery Amulet рекомендует производить замену ремня ГРМ каждые 40 тыс. км. пробега, или это около 4 лет эксплуатации средней интенсивности в условиях восточной Европы. Для контроля степени износа ремня ГРМ и других расходных материалов, рекомендуется осматривать данные узлы примерно через каждые 15 тыс. км. пробега.

Темп износа ремня ГРМ зависит от множества факторов, от условий эксплуатации (скорость езды, температура окружающей среды, попадание масла и др. технологических жидкостей, пыли и абразивных материалов, и пр.), качества ремня (тип эластомерной матрицы, природа и качество армирующего волокна, условия производства, тип расположения армирующего волокна в сечении ремня, и др.), и наличие заводского брака.

Для обеспечения максимального срока эксплуатации расходных материалов, ремень ГРМ, и все расходные материалы лучше покупать у представителя официального дистрибьютера.

Инструкция по замене ремня ГРМ Chery Amulet

Для проведения замены ремня ГРМ, необходимые следующие инструменты и материалы:

  • ключ с накидными головками на 10, 13 и 19;
  • удлинители для головок ключей;
  • отвертки: крестообразная и плоская;
  • домкрат;
  • новый ремень привода ГРМ, и другие расходные материалы.

Для обеспечения удобного и безопасного доступа к ремню ГРМ, автомобиль необходимо установить на эстакаде, смотровой яме, или специальном подъемнике. Все работы под автомобилем необходимо производить с соблюдением требований безопасности. Вначале снимите переднее правое колесо. Снимите блок реле, и выверните болт крепления воздушного фильтра и хомуты, которые удерживают шланги. Для обеспечения доступа к приводу ГРМ, необходимо демонтировать воздушный фильтр с патрубком воздухосборника.

Далее необходимо снять верхнюю защитную крышку ГРМ, предварительно отвинтив удерживающие ее болты.

Достаточно массивным ключом отвинчиваем болт крепления шкива коленчатого вала, но не до конца.

Для доступа к ремням и шкивам снимите пластиковый защитный подпыльник. Далее метки на шкиве коленчатого вала и нижней крышке ГРМ нужно выставить так, чтобы поршень первого цилиндра был расположен в положении верхней мертвой точки. Для демонтажа ремня генератора и компрессора кондиционера, необходимо ослабить натяжной ролик. Далее нужно снять ремень привода насоса гидроусилителя руля.

На следующем этапе выкрутите болт крепления шкива коленчатого вала и демонтируйте шкив. Затем демонтируйте нижнюю защитную крышку ГРМ.

Для выставления калибровочных меток наживите болт крепления шкива коленчатого вала. Поверните коленчатый вал по часовой стрелке, метка на верхнем шкиве ГРМ при этом должна совпасть с меткой в форме пики. Аналогично совместите метку на шкиве с отливом на двигателе.

Нанесите метки на шкив распределительного вала и корпус ДВС, заметьте их положение.

Далее снимите ремень ГРМ. Для этого открутите болты крепления натяжителя, демонтируйте натяжной ролик и, не проворачивая шкивы, снимите газораспределительный ремень.

Теперь установите новый натяжной ролик. Вновь проверьте, чтобы все выставленные метки совпадали.

Далее можно монтировать новый ремень ГРМ. Новый ремень ГРМ сначала наденьте на зубчатый шкив коленчатого вала, затем на шкив помпы, после чего заведите его за натяжной ролик и наденьте на шкив распределительного вала. Регулируя положение натяжителя, отрегулируйте натяжение ремня ГРМ.

Затем, проверните на два оборота коленчатый вал и проверьте метки. В случае несовпадения меток, необходимо повторить процедуру установки ремня.

Для сборки, снятые ранее комплектующие устанавливаются в обратном порядке. Приустановке ремней вспомогательного оборудования нужно отрегулировать их натяжение.

После сборки, следует завести двигатель и проверить его работу. Если нет посторонних шумов, а электроника не сигнализирует о нарушении работы двигателя, то процедура замены ремня на Chery Amulet закончена.

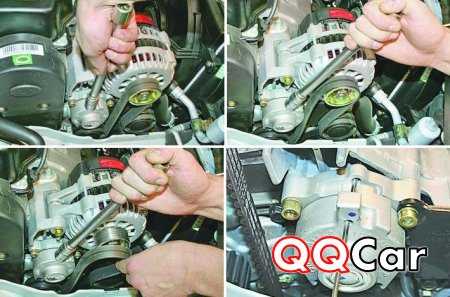

Замена ремня генератора Чери Амулет своими руками — фото

Привод генератора на Чери Амулет соединён ремнем с компрессором кондиционера. Иногда этот ремень изнашивается, иногда рвётся. И его замена требуется в обоих случаях. Так как это очень маленькая запчасть, если Вы часто пользуетесь кондиционеров в своём авто, то Вы просто обязаны возить с собой запасной ремень, ведь надрыв может случиться в любое время, в любом месте, и избежать этого невозможно. Можно лишь вовремя отреагировать.

Обнаружив износ ремня или увидев его слёт или разрыв, Вы уже будете готовы к тому, что замена ремня привода генератора и компрессора кондиционера Chery Amulet произойдёт прямо сейчас. Никаких СТО, никаких гаражей. Эту поломку нужно устранять сразу же.

Замена ремня генератора Чери Амулет своими руками

1. Уберите защиту картера двигателя. 2. Демонтируйте переднее правое колесо.3. Удалите правый подкрылок переднего колеса.4. Снимите ремень, который находиться на приводе насоса гидроусилителя руля.5. Повлияйте на натяжной механизм торцевой головкой на 17. 6. После ослабления натяжения можно снимать ремень со шкива.

7. Снимите ремень с компрессора кондиционера.8. Натяжной механизм нужно провернуть так, чтобы совместились корпус механизма и рычаг натяжного ролика. 9. Приступайте к установке нового ремня.10. После установки выньте стержень, фиксирующий натяжной механизм.11. Отрегулируйте натяжение ремня.12. Соберите конструкцию заново.

Старайтесь натянуть ремень так, чтобы он хорошо передавал крутящий момент от одного механизма к другому, при этом не создавая больших нагрузок на шкивы. Напомним, что в предыдущей статье мы рассматривали как поменять топливный фильтр чери амулет своими руками.

Как поменять ремень ГРМ на Чери Амулет Как и в других автомобилях, ремень газорапределительного механизма Чери Амулет связывает между собой два вала: коленчатый и распределительный. Кроме того, он приводит в движение помпу и масляный насос. Логично, что без этой небольшой детали эксплуатация транспортного средства невозможна. Он просто не поедет. Поэтому, на всякий случай, необходимо знать, как поменять ремень ГРМ на Чери Амулет.
Замена ремня ГРМ на Форд Мондео 2 — фото Ремень газораспределительного механизма – импровизированная зубчатая цепь из металла или резины, которая синхронизирует вращение распределительного и коленчатого валов. Но это не единственная его задача. Он ещё и движет водяной помпой, которая позволяет охлаждающей жидкости перемещаться по системе охлаждения. Натягивается ремень с помощью натяжного ролика, замена которого производится одновременно с заменой ремня.
Как натянуть ремень генератора ВАЗ 2121 — фото Недостаточное натяжение ремня генератора возможен не только его слёт. Если ремень проскальзывает, то не используется вся его эффективность. А как мы знаем, именно эта деталь является связующим звеном между генератором и аккумулятором, которое передаёт энергию из одного узла в другой. Простыми словами, если ремень используется не полностью, то заряд аккумулятора падает.
Ford Fusion — замена ремня генератора своими руками Как минимум раз в шесть лет необходимо заменять ремень генератора. Так гласит инструкция. Но если на нём имеются видимые повреждения, то замена требуется немедленно. Эта небольшая деталь очень важна для правильной работы автомобиля, ведь именно благодаря нему от коленчатого вала передаётся крутящий момент на вал генератора.
Замена ремня генератора ВАЗ 2121 своими руками Из-за того, что люди в нашей стране плохо воспитаны, ещё маленькими детьми мы могли видеть такую деталь, как ремень генератора. Он относиться к категории частозаменяемых деталей, поэтому водители могли остановиться на дороге в любом удобном месте, заменить его, выбросить и поехать дальше. К тому же, замена ремня занимала около 10-15 минут. Так как двигатели на всех Нивах идентичны, замена ремня генератора Нивы 2121 является пособием и для других ВАЗовских моделей.

Категория ремонт автомобилей — это самый большой раздел на нашем сайте, здесь собран широкий ассортимент инструкций по ремонту и эксплуатации авто.

Данный раздел, а именно советы автомобилистам, наполнен сверх-полезным материалом. Советуем взглянуть!

Только здесь вы сможете найти ответы на свои вопросы касательно проблем в автомобиле.
