Не горит ближний и дальний свет lanos

Реле и предохранители Шевроле Ланос

Стандартные предохранители Ланос от Шевроле расположены в трех независимых блоках. Каждый модуль отвечает за собственную часть проводки и оборудования. В странах СНГ машина производится под маркой Део. Расположение основных элементов и конструкция авто не отличается.

Первый монтажный блок находится в подкапотном пространстве и имеет узкое назначении – защита основного электрооборудования, ответственного за работу силовой установки. Второй блок, как у Daewoo Lanos устанавливается в салоне под ногами водителя. Здесь монтируются только предохранители. Третья часть располагается под приборной панелью.

Все детали конструкции имеют реле и предохранители. Взаимозаменяемость узлов возможна только при их полном соответствии.

Где включаются противотуманные фары в Ланосе?

Включение передних противотуманных фар производится вращением кольца на левом подрулевом переключателе (некоторые модификации). Правый под рулевой переключатель (рис. 1.9) включает стеклоочиститель, стеклоомыватель ветрового стекла.

Как включать свет на Ланосе?

Для включения фар поверните переключатель на рычаге управления. Поворот до первого щелчка включает задние фонари, подсветку приборной панели, стояночные фонари и подсветку номеров. Поворот до второго щелчка включает фары, задние фонари, подсветку приборной панели, стояночные фонари и подсветку номеров.

Как включать противотуманные фары?

Противотуманные фары можно включить только вместе с ближним светом фар или габаритными огнями. Чтобы включить противотуманные фары, один раз поверните ручку в направлении ON. При этом загорится контрольная лампа на панели приборов. Чтобы выключить передние противотуманные фары, поверните ручку в направлении OFF.

Где находится реле задних противотуманных фар ланос?

Под номером «4» находится реле задних противотуманных фар на Ланосе, Сенсе и Шансе. Отдельно надо отметить, что под капотом находятся еще два или одно реле, что зависит от года выпуска автомобиля. Располагаются устройства слева при открытии капота возле моторного щита.

Где находится реле топливного насоса Ланос?

Преимущественно его расположение под приборной панелью возле блока предохранителей или в подкапотном пространстве возле блока управления впрыском. К примеру в автомобилях Daewoo-Lanos реле насоса (К9) находится в монтажном блоке подкапотного пространства.

Как включить ближний свет фар на машине?

Фара ближнего света

Поверните крайнее кольцо рычага подрулевого переключателя 1 в положение, при котором метка 2 совместится с соответствующим символом. На приборном щитке загорится соответствующая сигнальная лампа.

Как включить противотуманные фары на Hyundai Accent?

Чтобы включить противотуманные фары, нажмите на выключатель. Передние противотуманные фары можно включить только в том случае, когда переключатель фар головного света находится в первом или втором положении. Для включения заднего противотуманного света нажмите выключатель.

Когда можно вкл противотуманки?

Так противотуманки разрешено включать: при недостаточной видимости вместе с ближним или дальним светом фар; в темное время суток на неосвещенных участках дорог совместно с ближним или дальним светом фар; в светлое время суток вместо ближнего света фар с целью обозначения автомобиля на дороге.

Какие предохранители на Ланосе?

Примечание Схема расположения предохранителей в блоке указана на крышке блока предохранителей.

Номер предохранителя/ номинальный ток (А) Защищаемая цепь
F7/30 Обогрев заднего стекла
F8/30 Вентилятор системы вентиляции
F9/15 Передние противотуманные фары (если оборудовано)
F10/15 Топливный насос

Какой предохранитель отвечает за габариты Ланос?

Предохранители в салоне Ланоса

Блок предохранителей Ланоса в салоне
Схемное обозначение предохранителя – ток, A Защищенные цепи и элементы
F6 – 10 питание магнитолы от АКБ
F7 – 15 лампы габаритов (в задних фонарях) и сигналов торможения
D8 выключатель сигнализатора водительской двери (развязка от остальных дверей)

Где находится реле топливного насоса?

Реле насоса находится под панелью приборов. При включении зажигания, реле создает необходимое давление для включения бензонасоса и отключается. Правильную работу реле сопровождает характерный звук.

Что такое реле топливного насоса?

Реле бензонасоса представляет собой устройство, которое обеспечивает подачу и прекращение электропитания на бензонасос по команде ЭБУ. Устройство полностью отвечает за управление топливным насосом, а также выполняет отдельные дополнительные функции, что зависит от конкретной марки и оснащения автомобиля.

Предохранители, установленные в Шевроле Ланос 2008 года выпуска

Ниже приведен предохранительный номер и значение номинального тока (А), также указана цепь, которая с такой помощью защищается:

  • 80А, Ф1 – электрооборудование различного вида и предназначения;
  • 30А, Ф2 – оборудование, работающее с помощью электрики и отвечающее за рабочее состояние при повороте ключа в ту или иную сторону;
  • 30А, Ф3 – работающее электрооборудование при поворачивании ключа со следующих положений: SNFRT, ACC, ON;
  • 30А, Ф4 – вентилятор двигательного охлаждения;
  • 30А, Ф5 – электропроводные стеклоподъемники;
  • 30А, Ф7 – подогрев заднего стекла;
  • 30А, Ф8 – вентилятор;
  • 15А, Ф9 – противотуманки, расположенные спереди;
  • 15Ф, Ф10 – насос топливного типа;
  • 20А, Ф14 – освещение снаружи машины;
  • 20А, Ф16 – передние фары и свет дальнего типа;
  • 25А, Ф13 – фары переднего расположения;
  • 10А, Ф17 – подача левой фарой ближнего света;
  • 10А, Ф18 – подача правой фарой ближнего света;
  • 10А, Ф19 – сигнал «стоп», корректирующий электрический элемент фар, левое освещение снаружи транспортного средства;
  • 10А, Ф20 – правое освещение наружного типа, сигнал «стоп»;
  • Р1 – сигнал звукового воспроизведения;
  • Р2 – существующие фары;
  • Р6 – освещение снаружи автомобиля;
  • Р9 – насос топливного вида;
  • Р10 – задний обогрев стекла.

Принцип работы автомобильного предохранителя

Составными элементами автомобильных предохранителей являются такие элементы, как корпус и плавкая вставка. На автомобилях Шевроле и ДЭУ Ланос устанавливаются устройства флажкового или штекерного типа. Корпус таковых устройств изготавливается из пластика. Плавкая вставка находится внутри корпуса, который обязательно не должен быть герметичным. Из корпуса выступают два контакта (ножки), посредством которых деталь устанавливается в электрическую цепь определенного прибора.

Самый главный параметр предохранителя — это величина силы тока, на которую он рассчитан. Все устройства предназначаются для защиты электрической проводки от возгорания, а также предотвращение выхода из строя электроприборов. Если говорить простыми словами, то предохранитель уберегает электрооборудование от короткого замыкания и протекания большой силы тока. Большой ток может привести к возникновению оплавления, и последующему самовозгоранию проводки.

Плавкая вставка элемента рассчитана на определенную величину тока, что зависит от мощности токоприемника (электрооборудования). Как только ток в цепи превышает номинальное значение, на которое рассчитан предохранитель, то происходит перегорание плавкой вставки. В итоге цепь размыкается, и тем самым исключается оплавление изоляции проводов и выход из строя электроприборов.

После срабатывания предохранителя, он не подлежит ремонту, и должен быть заменен аналогичным по величине тока. Устанавливать его на место вышедшего из строя элемента следует только после того, как будет выявлена причина сработки устройства. Если при замене вышедшего из строя предохранителя установить устройство меньшей или большей силы тока, то это приведет к следующим ситуациям:

  • Если ток ниже номинального, то устройство будет срабатывать при включении электроприборов
  • Если ток будет выше номинального, то предохранитель не сработает, что повлечет за собой оплавление изоляции, а также выход из строя электроприбора

Номинал защитного элемента указывается на лицевой стороне изделия. Дополнительно производители выпускают устройства, которые различаются по цвету. Цвет соответствует силе тока, на которую рассчитано защитное устройство. Ниже представлена таблица, в которой указан номинал устройств в зависимости от цвета.

Использовать таблицу с цветами очень удобно, когда на предохранителе не видно его номинал. Если не знаете, какой номинал должен иметь защитный элемент в цепи с тем или иным электроприбором, то не стоит угадывать. Его можно рассчитать или воспользоваться информацией, представленной ниже.

Блок предохранителей Chevrolet Lanos и ЗАЗ Chanse в салоне

Дополнительный салонный блок предохранителей находится возле левой ноги водителя в боковой обшивке.

Они имеют следующий вид расположения предохранителей: Расшифровка:

Номинал

А (Ампер)

Назначение
F1 10 Плафон освещения салона, лампа освещения в багажнике, противотуманная лампа в заднем левом фонаре, электрический привод антенны
F2 10 Реле звукового сигнала, питание диагностического разъёма, контрольная лампа открытой двери, часы, выключатель освещения в левом подрулевом переключателе, электрический корректор фар
F3 15 Аварийная сигнализация (предохранитель аварийки Chevrolet Lanos)
F4 15 Центральный электрический замок
F5 10 Электронный блок управления двигателем, коробкой передач и ABS — питание от клеммы «30» (аккумуляторная батарея)
F6 15 Постоянное питания аудиосистемы
F7 10 Лампы стоп-сигналов
D8 ДИОД
F9 10 Питание аудиосистемы при включеннии зажигания
F10 15 Предохранитель прикуривателя Chevrolet Lanos / ЗАЗ Шанс
F11 10 Указатели панели приборов, часы, лампа подсветки вещевого ящика, звуковой сигнал, нагревательный элемент заднего стекла
F12 10 Лампы фонарей заднего хода
F13 15 AirBag (Подушки безопасности)
F14 15 Питание форсунок, датчик скорости, цепь возбуждения генератора, клапан EGR, клапан адсорбера, датчик распредвала
F15 15 Система зажигания (Предохранитель катушки зажигания Chevrolet Lanos / ЗАЗ Шанс)
F16 15 Электрический привод правого зеркала заднего вида, указатели поворотов
F17 15 Питание электронного блока управления двигателем, реле топливного насоса, модуль управления индикатором ABS — питание от замка зажигания
F18 20 Задний и передний стеклоочистители и омыватели
F19 10 Реле нагревательного элемента заднего стекла, реле включения компрессора кондиционера, блок управления двигателем, ABS, реле (К4, К8, К11) вентилятора системы охлаждения двигателя, реле электрических стеклоодъёмников
F20 20 Предохранитель печки Chevrolet Lanos и ЗАЗ Шанс — электродвигатель отопителя (1-3 скорости),

Не горят передние габариты на Шевроле Ланос

Не горит габарит Деу сенс-ланос.Причина и ремонт.

Не работает подсветка приборов и габариты на Chevrolet Lacetti

шевроле ланос 1.5 дергается двигатель + негорит габарит и дальний свет

Меняем лампы фары и габаритов на Шевроле Ланос 2007 года Chevrolet Lanos

Как заменить лампочку габаритов в Деу

Daewoo Lanos/Sens/Chevrolet Lanos/ZAZ Chance замена лампочек на светодиодные

Не работает ближний и дальний свет фар сразу на Ланос Шевроле

Не горят передние габариты

Светодиодный лампы в габариты, замер мощности,сравнение с лампами накаливания.

Не включается ближний свет фар. Не выключается дальний свет фар.

Также смотрите:

  • Какое масло лучше для двигателя Лексус
  • Отзывы об автомобилях Мерседес спринтер 313 2010 года
  • Фонари задние Nissan almera n15
  • Течь масла между коробкой и двигателем BMW
  • Мой БМВ стоит как звездочка в ночи
  • Откуда может течь антифриз на Мерседесе
  • Комментарии о авто Форд Фокус
  • Toyota Corolla 1990 год тюнинг
  • Мазда СХ 5 2014 отзывы владельцев расход топлива
  • Hdi Пежо 406 отзывы владельцев
  • Ниссан альмера n16 схема дроссельной заслонки
  • Замена сальника полуоси Форд маверик
  • Каска на новую Ниву Шевроле
  • Шрус наружный Мицубиси спейс стар
  • Мазда 3 шум впереди двигателя

Главная » Новое » Не горят передние габариты на Шевроле Ланос bmwsvc.ru

Не работает свет на Шевроле Ланос

Головное освещение легкового автомобиля Шевроле Ланос, перед началом поездки, должно быть обязательно в исправном состоянии, так как водитель обязан его включать не только в тёмное время суток, но и днём, для обозначения габаритов своего автомобиля. Наиболее часто, на Шевроле Ланос, возникают неисправности в электрической цепи ближнего света.

Если не горит свет только в одной фаре ближнего света, то поиск неисправности обычно начинают с проверки состояния галогенной лампы, имеющей две вольфрамовые нити накаливания. Возможной неисправностью может стать перегорание нити ближнего света, под которой находится небольшой отражатель, направляющий пучок света на верхнюю часть отражателя фары. Если эта нить сгорела, то придётся приобрести галогенную лампу H4U (60/55 ватт), но при установке лампы помните, что нельзя касаться её колбы, так как после включения головного освещения она из-за перегрева выйдет из строя.

Когда при проверке оказывается, что нить ближнего света не перегорела, тогда придётся открыть крышку монтажного блока, находящего под капотом автомобиля рядом с аккумуляторной батареей и проверить состояние предохранителя, защищающего эту электрическую цепь. Если не горит ближний свет в левой фаре, то проверяете десяти амперный предохранитель Ef11, а если не горит ближний свет в правой фаре, тогда необходимо проверить предохранитель Ef12 (10А). Место расположения предохранителей в монтажном блоке Вам подскажет схема пиктограмм, расположенная на крышке. Если окажется, что лампы и предохранители в рабочем состоянии, то придётся прозвонить провода, идущие от предохранителя, до патрона ламп, на предмет их разрыва или отсутствия контактов в штекерных разъёмах.

Так же, возможен вариант отсутствия ближнего света, сразу в обеих фарах. Вероятность одновременного перегорания ламп не так велика, поэтому поиск неисправности нужно начинать с монтажного блока. Вначале проверяем, цел ли предохранитель Ef19 (10А), так как именно через него подаётся напряжение с клеммы 30 замка зажигания на клемму 30 реле включения ближнего света. А после замыкания контактов этого реле, с его клеммы 87 напряжение подаётся на предохранители Ef11 и Ef12, через под рулевой переключатель ближнего, дальнего света.

Данное реле может не работать по двум причинам: либо на его клемму 85 не подалось напряжение с выключателя света, который должен быть установлен во второе положение, либо сломался подвижный контакт, из-за чего не замыкаются контакты 30 и 87. В первом случае, придётся проверять состояние предохранителя F2, расположенного в монтажном блоке в салоне автомобиля не левой боковине в районе ног пассажира и переключателя света. Во втором случае, реле включения ближнего света придётся заменить.

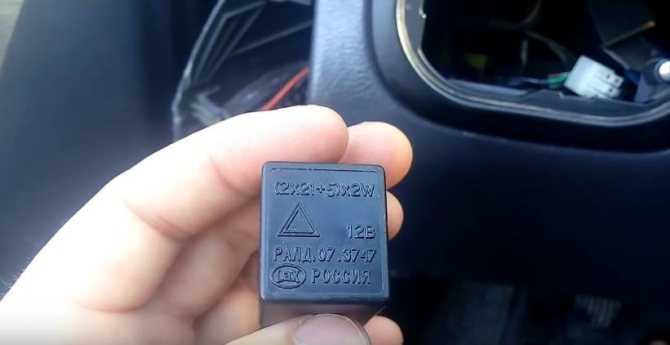

Что такое реле и его назначение на автомобиле

Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок.

Если не использовать реле, а например, осуществить запуск двигателя напрямую, то сразу же произойдет выгорание контактов в замке зажигания или оплавление кнопки. Это связано с тем, что при запуске мотора стартер потребляет очень большой ток, который при прохождении по контактам замка зажигания оплавил бы их.

Чтобы не делать кнопки включения и выключения массивными, в автомобилях применяются реле. Это своего рода защитные устройства, которые разделяют цепь на высоковольтную и низковольтную. Устройства имеют простую конструкцию, а основным их элементом является катушка с обмоткой

При использовании реле, важно понимать назначение ее контактов:

  1. 85 и 86 — контакты катушки
  2. 30 — общий, на который подается постоянное питание от АКБ
  3. 87 — нормально разомкнутый контакт или подача питания на приемник
  4. 87а — нормально замкнутый контакт, который еще называется дополнительным

При замене реле немаловажно обратить внимание, какой элемент стоял до этого в гнезде — трех, четырех или пятиконтактный. Заменять нужно только аналогичным по конструкции устройством

Полное описание Реле и предохранителей Шевроле Ланос

В автомобилях Шевроле Ланос имеется три блока, в которых скомпонованы все предохранители и реле (штатные). Один блок реле и предохранителей Ланоса расположен в подкапотном пространстве. Второй блок (только предохранители) расположен в салоне автомобиля возле левой ноги водителя. Третий блок предохранителей находится в панели приборов (торпедо). Получить доступ к этому блоку можно, открыв левую заглушку панели приборов или сняв панель блока электрокорректора.

Ниже приведены схемы предохранителей и реле Ланоса. Стоит отметить, что фактическое назначение реле и предохранителей может отличаться на автомобилях разных годов выпуска. Вся информация, приведенная здесь, справедлива для Шевроле Ланос 2007г выпуска, Евро-2. Назначение предохранителей и реле в блоке подкапотного пространства может отличаться на автомобилях Дэу Ланос. Приведенные таблицы не стоит рассматривать как единственно верные.

Принцип работы автомобильного предохранителя

Составными элементами автомобильных предохранителей являются такие элементы, как корпус и плавкая вставка. На автомобилях Шевроле и ДЭУ Ланос устанавливаются устройства флажкового или штекерного типа. Корпус таковых устройств изготавливается из пластика. Плавкая вставка находится внутри корпуса, который обязательно не должен быть герметичным. Из корпуса выступают два контакта (ножки), посредством которых деталь устанавливается в электрическую цепь определенного прибора.

Самый главный параметр предохранителя — это величина силы тока, на которую он рассчитан. Все устройства предназначаются для защиты электрической проводки от возгорания, а также предотвращение выхода из строя электроприборов. Если говорить простыми словами, то предохранитель уберегает электрооборудование от короткого замыкания и протекания большой силы тока. Большой ток может привести к возникновению оплавления, и последующему самовозгоранию проводки.

Плавкая вставка элемента рассчитана на определенную величину тока, что зависит от мощности токоприемника (электрооборудования). Как только ток в цепи превышает номинальное значение, на которое рассчитан предохранитель, то происходит перегорание плавкой вставки. В итоге цепь размыкается, и тем самым исключается оплавление изоляции проводов и выход из строя электроприборов.

После срабатывания предохранителя, он не подлежит ремонту, и должен быть заменен аналогичным по величине тока. Устанавливать его на место вышедшего из строя элемента следует только после того, как будет выявлена причина сработки устройства. Если при замене вышедшего из строя предохранителя установить устройство меньшей или большей силы тока, то это приведет к следующим ситуациям:

  • Если ток ниже номинального, то устройство будет срабатывать при включении электроприборов
  • Если ток будет выше номинального, то предохранитель не сработает, что повлечет за собой оплавление изоляции, а также выход из строя электроприбора

Номинал защитного элемента указывается на лицевой стороне изделия. Дополнительно производители выпускают устройства, которые различаются по цвету. Цвет соответствует силе тока, на которую рассчитано защитное устройство. Ниже представлена таблица, в которой указан номинал устройств в зависимости от цвета.

Использовать таблицу с цветами очень удобно, когда на предохранителе не видно его номинал. Если не знаете, какой номинал должен иметь защитный элемент в цепи с тем или иным электроприбором, то не стоит угадывать. Его можно рассчитать или воспользоваться информацией, представленной ниже.

Противотуманки на шевроле ланос и их установка

Противотуманки на шевроле ланос устанавливаются с завода только на максимальной комплектации. Если у вас не хватило средств на таковую, конструкцией автомобиля предусмотрена их самостоятельная установка. Стоят они не очень дорого, так что можете не особо расстраиваться что их не было во время покупки.

Установка противотуманок шевроле ланос

Теперь нам нужно снять подкрылок и затянуть внутрь салона зеленый провод. Теперь отрезаем металлический контакт. На рисунку ниже будет показано какой.

Отрезаем металлический контакт

Оголяем на зеленом проводе около 3 миллиметров изоляции и припаиваем к жиле тот металлический контакт, который мы добыли выше. Далее нам нужно вставить контакт, уже с проводом, на то место, где он стоял.

В итоге у нас остались красный и желтый провода. Желтый соединяем с белым (нужно для того, чтобы противотуманки можно было включить даже при выключенных габаритных огнях). Зеленый провод соединяем с красным (теперь мы можем включать и выключать ПТФ).

Соединили все нужные провода

Плюсовой провод нужно подключить к аккумулятору. Прежде чем это сделать, настоятельно рекомендуем установить предохранитель на 15А. На этом подключение противотуманок шевроле ланос закончилось. Некоторые вместо того, чтобы узнать как подключить противотуманки шевроле ланос, обращаются на СТО. С одной стороны это правильно, ведь это сэкономит вам кучу времени (если ничего в этом не понимаете).

https://youtube.com/watch?v=rC36NlqUyj4

Где находятся предохранители на Шевроле и ДЭУ Ланос

Один из главных вопросов, которым задаются все автовладельцы, заключается в том, где находятся предохранители. Перед тем, как выполнить диагностику цепи питания того или иного неработающего электроприбора, следует первоначально отыскать нужный предохранитель. На Ланосе имеется три места, где располагаются эти устройства. Более подробно об их расположении, выясним далее.

На Ланосах ставится три блока предохранителей и реле. Их места расположения известны далеко не всем автовладельцам, поэтому представляем вниманию информацию с фото:

  1. Блок в подкапотном пространстве. Если снять крышку блока, то можно обнаружить наличие не только защитных устройств, но и реле. Этот блок является основным, так как именно здесь находятся устройства, отвечающие за защиту цепи замка зажигания
  2. Блок в салоне возле ног водителя. На этом блоке расположены только предохранители без реле. На этом блоке расположены защитные устройства, включенные в цепь салонных электроприборов — освещение салона, аварийная сигнализация, магнитола, питание ЭБУ, габариты и прочие
  3. Блок реле под панелью приборов. Чтобы получить к нему доступ, необходимо снять декоративную заглушку сбоку на торпеде или же снять панель блока электрокорректора фар. Этот блок оснащен только реле
  4. Дополнительный предохранитель установлен с правой стороны в районе ног пассажира. Надо отметить, что этот элемент устанавливался не на все автомобили Ланос, а только на тех, у которых имеется антиблокировочная система ABS. Его номинал 10А
  5. Дополнительные реле также установлены под капотом автомобиля с левой стороны возле моторного отсека

Зная, где располагаются блоки предохранителей и реле на Шевроле и ДЭУ Ланос, необходимо разобраться, за защиту и работоспособность каких электроприборов они отвечают.

Проблемы с ближним светом на Шевроле Ланос

The following two tabs change content below.

Об эксперте:

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

С чего начать проверку?

Лампа H4.

Возможно, что причина именно в ней. Когда нить перегорела в лампе, то надо покупать новую лампу H4U. Когда производится установка новой лампы, к колбе не рекомендуется прикасаться руками, так как она быстро потом выйдет из строя.

Лампа в порядке, что дальше?

Расшифровка блока предохранителей.

Располагаются они в монтажном блоке в подкапотном пространстве авто рядом с аккумулятором. Когда света не будет в правой фаре, следует проверить предохранитель Ef12, когда света нет в левой фаре, то проверяется предохранитель Ef11. Узнать месторасположения предохранителей можно при помощи схемы на крышке блока.

Проверка проводки

Когда окажется, что предохранители целы, то надо осуществить проверку проводов, по которым подаётся питание на фары. Они могут быть повреждены или там может не быть контакта в разъёмах.

Нет ближнего в обеих фарах

Если не горят обе фары, то сразу лезем под капот в блок предохранителей.

Если ближнего света нет сразу в двух фарах, то стоит поиски причин начинать с проверки предохранителей, так как вероятность того, что одновременно перегорели обе лампы низкая.

  1. Сначала стоит проверить предохранитель Ef19. По нему подаётся питание с клеммы зажигания на клемму ближнего света.
  2. Потом ток поступает на предохранители Ef11 и Ef12.

Где находятся предохранители на Шевроле и ДЭУ Ланос

Один из главных вопросов, которым задаются все автовладельцы, заключается в том, где находятся предохранители. Перед тем, как выполнить диагностику цепи питания того или иного неработающего электроприбора, следует первоначально отыскать нужный предохранитель. На Ланосе имеется три места, где располагаются эти устройства. Более подробно об их расположении, выясним далее.

На Ланосах ставится три блока предохранителей и реле. Их места расположения известны далеко не всем автовладельцам, поэтому представляем вниманию информацию с фото:

  1. Блок в подкапотном пространстве. Если снять крышку блока, то можно обнаружить наличие не только защитных устройств, но и реле. Этот блок является основным, так как именно здесь находятся устройства, отвечающие за защиту цепи замка зажигания

Блок в салоне возле ног водителя. На этом блоке расположены только предохранители без реле. На этом блоке расположены защитные устройства, включенные в цепь салонных электроприборов — освещение салона, аварийная сигнализация, магнитола, питание ЭБУ, габариты и прочие

Блок реле под панелью приборов. Чтобы получить к нему доступ, необходимо снять декоративную заглушку сбоку на торпеде или же снять панель блока электрокорректора фар. Этот блок оснащен только реле

Дополнительный предохранитель установлен с правой стороны в районе ног пассажира. Надо отметить, что этот элемент устанавливался не на все автомобили Ланос, а только на тех, у которых имеется антиблокировочная система ABS. Его номинал 10А

Дополнительные реле также установлены под капотом автомобиля с левой стороны возле моторного отсека

Зная, где располагаются блоки предохранителей и реле на Шевроле и ДЭУ Ланос, необходимо разобраться, за защиту и работоспособность каких электроприборов они отвечают.

Где находится блок предохранителей и реле Lanos

В этих автомобилях два блока предохранителей. Главный блок находится под капотом возле аккумуляторной батареи.

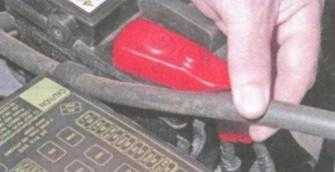

Для доступа к предохранителям нужно снять пароотводящий шланг системы охлаждения с крышки блока.

Затем отжав две защёлки снимаем крышку и получаем доступ к предохранителям и реле.

 И под крышкой видим следующее расположение предохранителей.

На изображении исползованы следующие обозначения:

EF1-EF20 — это предохранители, K1-K6 — реле малого размера, K7-K11 — реле большого размера, 1 — пинцет для извлечения реле малого размера и предохранителей, 2 — блок перемычек.

Назначение предохранителей под капотом Chevrolet Lanos и ЗАЗ Шанс

Номинал

А(Ампер)

Назначение
EF1 80 Цепи предохранителей EF15 — EF20 и F1 — F7 (Главный предохранитель)
EF2 30 Система зажигания 1 (цепь питания топливного насоса и комбинации приборов)
EF3 30 Система зажигания 2 (электрические стеклоподъёмники, стартер и вентилятор отопителя)
EF4 30 Вентилятор системы охлаждения (основной и дополнительный)
EF5 30 Предохранитель электрических стеклоподъёмников Lanos
EF6 50 ABS (АнтиБлокировочная система)
EF7 30 Электрический обогреватель заднего стекла
EF8 30 Четвёртая скорость вентилятора отопителя
D9 Диод электромагнитной муфты кондиционера
EF10 20 Дальний свет фар (На обе стороны)
EF11 10 Ближний свет в левой фаре, электрокорректор левой фары
EF12 10 Ближний свет в правой фаре, электрокорректор правой фары
EF13 10 Габаритный свет (левая сторона), зумер включенного света, подсветка кнопок и панели приборов в салоне, часы
EF14 10 Габаритный свет (правая сторона), подсветка номерного знака
EF15 15 Передние противотуманные фары
EF16 15 Топливный насос
EF17 10 Предохранитель звукового сигнала
EF18 10 Муфта компрессора кондиционера
EF19 25 Контакт «30» (постоянный плюс) реле фар
EF20 20 Контакт «30» (постоянный плюс) освещения салона и габаритных огней

Пошаговая инструкция, как устранить перегорание предохранителя бензонасоса Daewoo Lanos

  • Останавливаем машину и переводим ключ зажигания в положение LOCK (0). Дополнительно следует убедиться, что отключены все элементы бортовой электроники.
  • Открываем капот.
  • Вынимаем из кронштейна трубку системы охлаждения двигателя.

Открываем крышку блока предохранителей. Крышка держится на нескольких защелках

Обратите внимание, на крышке блока предохранителей есть вся необходимая информация о типе, назначении и номинальных характеристиках тока каждого из элементов защиты. Дополнительно под крышкой должен находиться запас плавких предохранителей с различным номиналом силы тока, там же должен быть и пинцет, которым можно удобно поддеть предохранитель, чтобы безопасно его извлечь/установить

​​​

Извлекаем предохранитель бензонасоса и осматриваем его.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
