Инструкция по регулировке лапок корзины сцепления камаз

Регулируем лапки своими руками

В автомобилях Камаз сцепление выполняет функцию обеспечения плавного трогания транспортного средства с места, а также разъединения мотора с системой трансмиссии при переключении скоростей. Необходимость регулировки лапок корзины сцепления (далее — КС) в этих моделях автомобилей является распространенной проблемой, с которой сталкиваются многие владельцы Камазов.

Лапки для корзины сцепления КАМАЗ

КС в этом авто является важным и необходимым компонентом системы сцепления. Ее настройка является неотъемлемой частью технических работ, поэтому избежать этого занятия владельцам Камазов никак не получится.

Что понадобится?

Перед тем, как приступить к выполнению ремонтных работ, следует подготовить все, что нам может понадобиться в процессе.

  • набор гаечных ключей;
  • ровная плита;
  • силиконовый клей.

Гаечные ключи и головки

Ровные плиты для регулировки рычагов

Силиконовый клей для ликвидации протечек

Пошаговая инструкция

Настройку лапок КС в этом транспортном средстве можно осуществлять как на снятом нажимном диске, так и на самой машине через маленькое отверстие в маховике. Мы вам расскажем о способе регулировки рычагов со снятием коробки передач и всех деталей системы.

Для начала необходимо заехать на яму и снять КПП. Специалисты советуют проводить демонтаж силового агрегата с применением специальной лебедки, которая во многом облегчит процесс.
Возьмите гаечный ключ и открутите болты крепления КПП к кузову авто. Можно снять коробку передач.Для снятия коробки передач нужно открутить винты со шпилек
Сняв агрегат, проверьте состояние выжимного подшипника, а также оттяжного пружинного элемента и муфты.
Далее, открутите винты крепления нажимного диска к маховику мотора

Теперь осторожно, поддерживая ведомый диск, необходимо демонтировать нажимной элемент. При надобности, если того требует ситуация, произведите дефектовку всех элементов системы

Здесь же необходимо проверить выжимной подшипник: если он исправен, то он должен вращаться без проблем, при этом не издавая лишних звуков. Оцените визуально рабочую поверхность лапок нажимного диска. Если вы уже заменили все необходимые детали новыми, следует осуществить регулировку лапок КС. Здесь вам понадобится ровная плита — на ней будет удобнее производить регулировку.После демонтажа проверьте работоспособность элементов агрегата
Регулировку расположения лапок следует осуществлять относительно рабочей поверхности нажимного диска
Обратите внимание: при этом не нужно снимать КС со вспомогательного маховика. При необходимости возьмите гаечный ключ и начните крутить регулировочные винты
Все лапки КС должны быть расположены так, чтобы расстояние от рабочей поверхности нажимного диска до верхних границ сферических выступов на внутренних сторонах лапок не превышало 41 мм. Если быть точнее, то это расстояние должно быть примерно 40 мм.

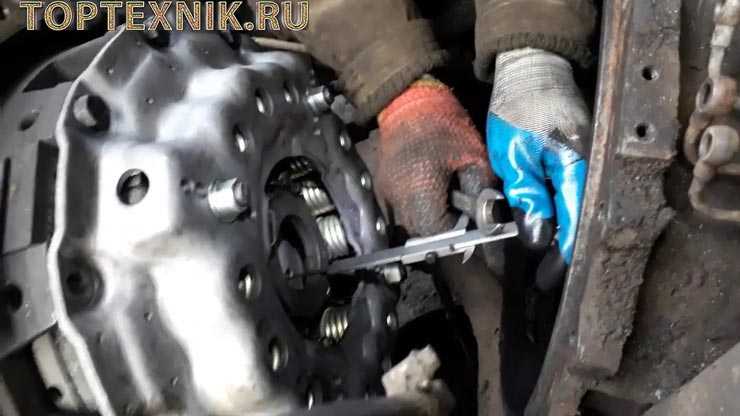

Теперь установку лапок необходимо проверить. Это делается при помощи специальной пластины. Здесь же стоит учесть, что сферические выступы лапок должны соприкасаться с контрольной пластиной, которая установлена на ступице приспособления.
Когда регулировка окончена, все винты крепежа опорных пластин необходимо затянуть до упора.

Регулировка корзины сцепления своими руками

На этом процесс регулирования элементов можно считать оконченным — для полного завершения работы следует собрать все в обратной последовательности. Такие работы не каждому под силу, поэтому если вы не уверены в своих возможностях, то лучше обратитесь за помощью к специалистам.

Можете ли вы самостоятельно отрегулировать лапки в КАМАЗе?

  • Да, делаю это сам
  • Прибегаю к помощи других автомобилистов
  • Езжу на СТО

Кроме того, в некоторых случаях после работы с рычагами требуется также регулировка сцепления. Для этого:

  • нужно закрутить винты крепежа пневматического усилителя привода;
  • визуально оценить и проверить руками герметичность привода сцепления: если есть необходимость, то следует избавиться от утечки при помощи силиконового клея;
  • следует прокачать гидросистему привода;
  • также следует проверить работу оттяжных пружинных элементов педали и рычага вилки сцепления — если есть необходимость, то следует избавиться от неисправностей;Специалисты СТО Андрей и Василий отдыхают после трудоемкого процесса регулирования рычагов корзины сцепления
  • может понадобиться регулировка привода: здесь нужно будет проверить и отрегулировать свободный ход педали, а также муфты;
  • на всякий случай лучше смазать маслом подшипник муфты механизма, а также вилки;
  • не забудьте проверить уровень вещества в бачке привода сцепления — если есть необходимость, то долейте немного жидкости;
  • при необходимости слейте конденсат из пневмогидроусилителя.

Технология регулировки сцепления КАМАЗ

Снятие и регулировка сцепления КАМАЗ проводится в несколько шагов.

Регулировка свободного хода педали сцепления КАМАЗ

Педаль обязана иметь люфт от 6 до 12 мм. Измерения ведут от центральной части пластины. Педаль необходимо опустить до того момента, пока не заработает основной цилиндр. При отклонении от нормы регулируют расстояние между толкателем ПГУ и упором сверху.

Для дела потребуется эксцентриковый палец, соединяющий педаль с верхней проушиной толкателя. Педаль для вытяжения обязана прижимать педаль сцепления к упору сверху. Палец поворачивают так, чтобы промежуток между поршнем и толкателем ПГУ находился в пределах от 6 до 12 миллиметров. По окончании надёжно закручивают корончатую гайку. Полный ход педали должен быть примерно 19 сантиметров.

Регулировка муфты сцепления КАМАЗ

Производитель рекомендует выдерживать значение свободного хода в диапазоне от 3,2 до 4 миллиметров. Для измерения потребуется перемещать рычаг вала вилки руками. Он обязан двигаться по направлению от сферической гайки толкателя. Она находится на пневматическом или гидравлическом усилителе привода сцепления. Регулировка зазора сцепления КАМАЗ потребует снятия пружины: рычаг должен перемещаться не больше чем пять миллиметров. Если свободный ход меньше трёх миллиметров, то его регулируют при помощи сферической гайки. Холостой ход муфты обязан составлять от 3,2 до 4 миллиметров.

Регулировка привода сцепления КАМАЗ

Чтобы измерить показатель функции, стоит отжать педаль до упора. Если значение меньше 24 мм, то не произойдёт полного выключения. Необходимо измерить свободный ход педали, объём жидкости в главном цилиндре. 380 кубических сантиметров – это полный объём в гидроприводе

Если данные не удовлетворяют запросам – важно избавиться от воздуха в системе. Это вернёт все показатели в норму

Регулировка нажимного диска сцепления КАМАЗ

При этой операции обязательно надо строго соблюдать очерёдность:

  1. Первоначально демонтируют КПП. Без помощников не обойтись.
  2. Снимаем корзину сцепления.
  3. Демонтируются диски сцепления: сначала ведомый, потом средний, в заключении ведущий.
  4. Устанавливаются новые детали. Очерёдность уже обратная.
  5. Важна регулировка пятака корзины сцепления КАМАЗ.
  6. Детально проверяется правильность установки всех механизмов.
  7. Коробка передач возвращается на своё место.

Если в конструкции сцепления всего один диск – работа намного проще!

Но даже однодисковое сцепление КАМАЗ, регулировка его частей потребует серьёзных навыков, силы и знаний. Не рискуйте – доверьте дело профессионалам. Или проведите один раз замену с реальным механиком. Для некоторых мастеров регулировка сцепления КАМАЗ двухдисковое не снимая КПП – реальность.

Регулировка лапок корзины сцепления КАМАЗ

Дело ведут в несколько приёмов:

  1. Демонтируют КПП. Гаечными ключами откручивают болты крепления.
  2. Поднимают коробку: лучше это сделать с грузовой лебёдкой.
  3. Проверяют состояние муфты, оттяжного пружинного элемента, выжимного подшипника.
  4. Откручивают винты, соединяющие нажимной диск и маховик. Для демонтажа нажимного элемента надо поддерживать ведомый диск.
  5. Проводят дефектовку всех деталей системы (желательно).
  6. Проверяют состояние выжимного подшипника. Исправный механизм вращается легко, без лишних звуков.
  7. Проводят визуальный осмотр рабочей поверхности лапок нажимного диска. После установки новых деталей настраивают лапки КС. В деле потребуется ровная плита.

Расположение лапок ориентируют на рабочее положение поверхности нажимного диска

Важно: операция не требует снятия КС с дополнительного маховика. В работе понадобятся гаечные ключи под регулировочные винты

Лапки КС обязаны располагаться так, чтоб расстояние от работающей плоскости нажимного диска до верхних граней сферических выступов на внутренней поверхности лапок не было больше 41 миллиметра. Но лучше – 40 мм.

Для проверки установки лапок потребуется специальная пластина. Сферические выступы обязаны касаться контрольной пластины (она установлена на ступице). После окончания регулировки все винты крепежа опорных пластин затягивают до упора. Сборка идёт в обратном порядке.

КамАЗ – это очень надежная машина, которая используется во многих сферах, преимущественно в целях грузоперевозок. Но, как и любая другая техника, даже она может время от времени ломаться. Особенно большим нагрузкам здесь подвергается система сцепления. Если не следить за ее состоянием, она может выходить из строя. Как отрегулировать сцепление на КамАЗе, чтобы улучшить работоспособность механизма?

Когда нужно заниматься ремонтными работами

Для большинства моделей КамАЗов характерна установка двухдисковой системы сцепления. В редких случаях используется только один диск, но в современных модификациях такой вариант уже не встречается. Тип – фрикционный, сухой. Это значит, что система обеспечивает надежное сцепление с мотором, но, в то же время, она подвергается колоссальным механическим нагрузкам.

Именно поэтому подвести сцепление на КамАЗе может в самый неподходящий момент. То, что с ним возникли определенные проблемы, можно понять по ряду факторов. Например, машина начнет заметно пробуксовывать, особенно если двигатель работает на высоких оборотах. Речь может идти и о появлении сторонних звуков во время переключения передач – шум, треск и т.д.

О том, что нужно отрегулировать корзину сцепления и привод на отечественном КамАЗе, говорит и нарушение хода педали. Если амплитуда ее нажатия не соответствует установленным нормам, это приведет к тому, что диск сцепления не будет полностью отсоединяться от двигателя.

Заняться регулировкой обязательно, если:

  • в начале движения машины происходят характерные рывки;
  • у педали или слишком свободный или наоборот – чересчур тугой ход;
  • уровень жидкости в расширительном бачке упал;
  • обнаружена утечка жидкости с привода.

Техническое обслуживание

Нюансы, которые должен выполнять пользователь для проведения технического обслуживания системы сцепления:

  1. Своевременная диагностика затяжки винтов, которые фиксируют усилительное устройство в цепи привода.
  2. Мониторинг герметичности гидравлических патрубков. На шлангах не допускаются следы моторной жидкости или другие маслянистые пятна.
  3. Диагностика исправности конструктивных элементов педального узла. Все составляющие детали должны быть целыми, большие зазоры в соединениях не допускаются.
  4. Проверка уровня смазочного материала в подшипниковом устройстве муфты, а также во втулке, которая соединяет ее с вилкой. Для подачи расходного материала в картере расположены специальные точки, оборудованные масленками. Жидкость нагнетается в них с использованием шприца.
  5. Своевременный слив конденсата из корпуса пневматического гидроусилителя.
  6. Диагностика наличия жидкости в расширительном бачке и ее добавление.

Когда требуется ремонт или замена сцепления?

Признаки, которые могут указать на неисправность в работе системы сцепления:

  • резкая активация дисков СС, что приводит к сильному рывку во время движения;
  • сложности при включении скоростей, переключение режимов может сопровождаться нехарактерным звуком или треском;
  • слабая динамика и плохой разгон транспортного средства, обороты силового агрегата не соответствуют выбранному режиму движения;
  • появление запаха гари во время езды.

Если в работе сцепления появился один из таких признаков, пользователь должен остановить движение и выполнить диагностику с последующим ремонтом. Использование транспортного средства с вышедшими из строя дисками сцепления может стать причиной поломки трансмиссионного агрегата.

Конструктивные особенности сцепления

На большинстве грузовых автомобилей КамАЗ используется двухдисковая система сцепления (СС) с радиальным положением силовых пружин. Для функционирования механизма применяется специальный гидравлический привод, оснащенный пневматическим усилителем. Такая схема позволяет обеспечить снижение усилия, которое требуется для того, чтобы выжать педаль сцепления.

Схема системы сцепления на Камаз 4310 и 53215

Основные элементы устройства:

  1. Маховик.
  2. Средний ведущий вал.
  3. Ведомый шкив.
  4. Нажимной диск.
  5. Кратерное устройство.
  6. Защитный кожух.
  7. Опорная вилка.
  8. Рычаг переключения скоростей.
  9. Муфта деактивации с подшипниковым элементом.
  10. Вилка выключения системы.
  11. Упорное кольцо рычагов отключения.
  12. Выжимная пружинка.
  13. А – люфт между подшипником муфты и кольцом рычага отключения.

Схема соединений привода сцепления Камаз 43118 и 65115

Основные компоненты схемы:

  1. Педаль сцепления.
  2. Основной цилиндр.
  3. Цилиндрический элемент пневмоусилительного устройства.
  4. Следящий механизм пневматического усилителя для устройства с двумя дисками.
  5. Воздухопровод.
  6. Рабочий гидравлический цилиндр.
  7. Муфта отключения, оснащенная подшипниковым элементом.
  8. Рычаг переключения.
  9. Шток.
  10. Трубопроводы и патрубки гидравлического привода.

Ведомые диски в СС Камаз 55111 или 43114 производятся с применением термостойких фрикционных накладок, позволяющих не допустить быстрого износа конструктивных элементов. Также устройство включает в себя гаситель колебаний, которые образуются при прокручивании коленвала мотора. Педаль приводного устройства располагается на специальных втулках и обычно функционирует без необходимости регулярной смазки. В более современных версиях Камаз 55102 и 6520 используются однодисковые сцепления класса Евро.

Сцепления в системах Камаз могут отличаться между собой по величине передающегося крутящегося момента.

Основная особенность усовершенствованных версий СС заключается в наличии встроенного индикатора, определяющего износ фрикционных накладок. Измерение зазора производится по расстоянию между корпусом усилительного устройства, а также шайбой, расположенной на штоке. При серьезном износе этот показатель может составить около 2,3-2,5 см. В некоторых СС на Камаз 43114 и 4308 с ПГУ может отсутствовать возможность регулировки положения штока.

Однодисковое СС для грузового авто

На фото – многодисковая система сцепления

Регулировка муфты сцепления КАМАЗ

Производитель рекомендует выдерживать значение свободного хода в диапазоне от 3,2 до 4 миллиметров. Для измерения потребуется перемещать рычаг вала вилки руками. Он обязан двигаться по направлению от сферической гайки толкателя. Она находится на пневматическом или гидравлическом усилителе привода сцепления. Регулировка зазора сцепления КАМАЗ потребует снятия пружины: рычаг должен перемещаться не больше чем пять миллиметров. Если свободный ход меньше трёх миллиметров, то его регулируют при помощи сферической гайки. Холостой ход муфты обязан составлять от 3,2 до 4 миллиметров.

Диагностика, регулировка и прокачивание сцепления КамАЗ


КамАЗ ПГУ привод сцепления

Регулировка сцепления КамАЗ может потребоваться в процессе эксплуатации автомобиля, так как данный узел подвержен серьёзным нагрузкам. Если сцепление «ведет» или «пробуксовывает», если при переключении передач появился посторонний шум и треск — необходимо произвести диагностику и необходимую настройку.

Диагностика и регулировка сцепления КамАЗ включают в себя следующие действия:

  1. Визуальный осмотр привода сцепления.
  2. Регулировку свободного хода педали сцепления.

  3. Регулировку свободного хода муфты выжимного подшипника.

  4. Регулировку полного хода толкателя пневмогидроуселителя сцепления.

  5. Прокачивание гидросистемы сцепления.

Осмотр и техническое обслуживание привода сцепления

Привод сцепления автомобилей Камаз-5320 включает в себя педаль сцепления с оттяжной пружиной, главный цилиндр, рабочий цилиндр в сборе с пневматическим усилителем, трубопроводы и шланги для подачи рабочей жидкости от главного цилиндра к пневмоусилителю, компенсационный бачок, соединенный шлангом с главным цилиндром привода сцепления. Перед любыми действиями по регулировке сцепления следует произвести осмотр привода:

  • Проверить герметичность привода сцепления.

    Для этого нажимают на педаль сцепления два-три раза. Сильная утечка воздуха обнаруживается на слух, а слабая — с помощью мыльного раствора. Утечку тормозной жидкости проверяют визуально. При обнаружении негерметичности привода ее устраняют подтяжкой или заменой негерметичных элементов.

  • Проверить уровень жидкости в компенсационном бачке привода сцепления.

    Жидкость должна быть на 15…20 мм ниже кромки горловины бачка. При необходимости долить жидкость до нужного уровня.

    Смешивать жидкости различных марок не допускается.

  • Проверить действие оттяжных пружин педали сцепления и рычага вала вилки выключения сцепления
  • Затянуть болты крепления пневматического усилителя привода сцепления.

    Момент затяжки 90… 100 H*м (9…10кгс*м)

  • Слить конденсат из пневмогидроусилителя

Если механически привод сцепления исправен — проводятся необходимые регулировки согласно установленным значениям.

Регулировка свободного хода муфты выжимного подшипника

Свободный ход муфты выключения сцепления должен составлять 3,2…4,0 мм, что соответствует свободному ходу рычага вала вилки выключения сцепления 4…5 мм. Свободный ход муфты выключения сцепления проверяют перемещением вручную рычага при предварительно отсоединенной пружине. Регулируют свободный ход рычага вала вилки сферической гайкой толкателя пневмоусилителя, после чего подсоединяют пружину к рычагу.

Регулировка полного хода толкателя ПГУ

Полный ход толкателя пневмоусилителя должен быть не менее 25 мм. При меньшей величине хода не обеспечивается полное выключение сцепления. Полный ход толкателя пневмоусилителя проверяют при нажатии педали сцепления до упора. В случае недостаточного хода толкателя пневмоусилителя еще раз проверяют свободный ход педали сцепления и уровень жидкости в бачке главного цилиндра привода сцепления. При необходимости удаляют воздух из гидросистемы.

Прокачивание гидросистемы сцепления

Для прокачивание гидросистемы сцепления потребуется два человека. Перед началом работ, очищают от пыли и грязи резиновый защитный колпачок перепускного клапана, снимают его и надевают на головку клапана резиновый шланг. Свободный конец шланга опускают в стеклянный сосуд вместимостью около 0,5 литра, заполненный на 1/3… 1/4 высоты рабочей жидкостью.

Резко нажав 3…4 раза на педаль сцепления и удерживая педаль в нажатом положении, отвертывают на 1/2…1 оборот перепускной клапан. О наличии воздуха в гидросистеме свидетельствует выделение пузырьков воздуха из рабочей жидкости, поступающей по шлангу в стеклянный сосуд. После прекращения выхода жидкости при нажатой педали следует завернуть перепускной клапан.

При этом необходимо следить за уровнем рабочей жидкости в бачке главного цилиндра, который должен быть не ниже 40 мм от верхнего края бачка.

КамАЗ ПГУ привод сцепления

Как настроить величину свободного хода педали?

По информации от производителя, нормальные показатели свободного хода для этого грузовика – 6-12 мм. Измерять данные показатели следует непосредственно от центральной части педали. Чтобы получить правильные данные измерений, рекомендуется отпускать сцепление до начала срабатывания главного цилиндра. Если полученные результаты отличаются от указанных производителем, тогда необходима настройка зазора, который должен быть между толкателем ПГУ и верхним упором.

Регулировка сцепления КамАЗ-5320 в данном случае выполняется при помощи специального пальца в форме эксцентрика. При регулировочных операциях педаль выставляют так, чтобы она была прижатой к упору в верхней части.

Далее замеряют полный ход, на который выжимается педаль сцепления автомобиля. Показатели составляют от 18,5 до 19,5 см. Регулировка сцепления КамАЗ 740.10 на данном этапе выполняется точно таким же образом. Механизмы практически идентичны.

Замена

Перед тем, как приступать к ремонту сцепления КАМАЗ, необходимо подготовить инструменты и дополнительное оборудование. Также стоит отметить, что в одиночку справиться с процедурой будет невозможно ввиду крупных размеров автомобиля. Поэтому, если было решено чинить сцепление своими руками, потребуется пригласить помощников.

Демонтаж КПП

В первую очередь, потребуется вытащить коробку передач. Чтобы работа прошла успешно, потребуется:

  • Открутить гайки крепления, демонтировать пневматический гидроусилитель руля и кардан, дополнительно освободив стартер автомобиля.
  • Демонтировать трубки, которые крепятся к редуктору, и рычаг, предназначенный для переключения передач.
  • С помощью домкрата приподнять двигатель, установив оборудование под него.
  • Демонтировать траверсу, расположенную сзади. Для этого нужно будет открутить гайки крепления. Дополнительно необходимо снять распорную тягу.
  • Натянуть таль, предварительно закрепив ее с помощью инструментов.
  • Демонтировать расположенные по бокам подушки двигателя.

После останется только демонтировать коробку передач, используя таль. Сначала ее нужно будет слегка отодвинуть от мотора, а потом с помощью специальных инструментов снять.

Демонтаж корзины сцепления

Следующий этап – это снятие корзины. Прежде всего, стоит отметить, что в конструкцию этой корзины входит маховик, диски и кожух. Последний выполняет защитную функцию устройства.

Перед ремонтом необходимо сначала открутить 4 болта, осуществляющих ее крепление, после чего демонтировать элемент. Выполнять работу нужно с помощью пассатижей. Они справятся с демонтажем усиков, расположенных на стопорных шайбах. Наконец, для окончательного демонтажа потребуется снять диски конструкции и защитный кожух.

Снятие дисков

Нередко поломке подвергаются диски системы сцепления. Чтобы их заменить, потребуется снять вышедшие из строя элементы. Для начала нужно разобраться с конструкцией. В автомобиле КАМАЗ предусмотрено 2 диска сцепления. Также в конструкцию входят нажимные пружины и устройство, которое придает ведущему диску требуемое положение в процессе движения автомобиля.

В каждом диске предусмотрены отверстия для отведения тепла. Оба элемента располагаются на шипах в пазах, которые имеются у маховика. Поэтому в первую очередь потребуется вытащить его.

Обратная сборка

Обратная сборка корзины сцепления КАМАЗ не представляет особого труда. Среди распространенных поломок дисков сцепления выделяют:

  • трещины на дисках;
  • дефекты на накладках;
  • деформация диска;
  • износ деталей;
  • ухудшение состояния ступицы.

Дополнительно к списку можно отнести повреждение заклепок и задиры на дисковых поверхностях. Во всех этих случаях требуется проводить замену основных элементов и их комплектующих.

После проведения замены необходимо установить диски обратно в конструкцию автомобиля, и многие делают это неправильно. Существует определенная последовательность действий:

  1. Сначала производят установку первого ведомого диска корзины. Его монтируют, предварительно располагая длинный конец ступицы по направлению к двигателю.
  2. Второй диск монтируют после. В этом случае длинный конец ступицы должен быть обращен к коробке передач.
  3. Последний шаг – это затяжка корзины. Перед выполнением действия потребуется сбалансировать диски.

Если возникла необходимость замены ведомых дисков, также рекомендуется после установки новых элементов отрегулировать свободный ход изделий.

Регулируем лапки своими руками

В автомобилях Камаз сцепление выполняет функцию обеспечения плавного трогания транспортного средства с места, а также разъединения мотора с системой трансмиссии при переключении скоростей. Необходимость регулировки лапок корзины сцепления (далее — КС) в этих моделях автомобилей является распространенной проблемой, с которой сталкиваются многие владельцы Камазов.


Лапки для корзины сцепления КАМАЗ

КС в этом авто является важным и необходимым компонентом системы сцепления. Ее настройка является неотъемлемой частью технических работ, поэтому избежать этого занятия владельцам Камазов никак не получится.

Что понадобится?

Перед тем, как приступить к выполнению ремонтных работ, следует подготовить все, что нам может понадобиться в процессе.

  • набор гаечных ключей;
  • ровная плита;
  • силиконовый клей.


Гаечные ключи и головки


Ровные плиты для регулировки рычагов


Силиконовый клей для ликвидации протечек

Пошаговая инструкция

Настройку лапок КС в этом транспортном средстве можно осуществлять как на снятом нажимном диске, так и на самой машине через маленькое отверстие в маховике. Мы вам расскажем о способе регулировки рычагов со снятием коробки передач и всех деталей системы.

Для начала необходимо заехать на яму и снять КПП. Специалисты советуют проводить демонтаж силового агрегата с применением специальной лебедки, которая во многом облегчит процесс.
Возьмите гаечный ключ и открутите болты крепления КПП к кузову авто. Можно снять коробку передач. Для снятия коробки передач нужно открутить винты со шпилек

Сняв агрегат, проверьте состояние выжимного подшипника, а также оттяжного пружинного элемента и муфты.
Далее, открутите винты крепления нажимного диска к маховику мотора

Теперь осторожно, поддерживая ведомый диск, необходимо демонтировать нажимной элемент. При надобности, если того требует ситуация, произведите дефектовку всех элементов системы

Здесь же необходимо проверить выжимной подшипник: если он исправен, то он должен вращаться без проблем, при этом не издавая лишних звуков. Оцените визуально рабочую поверхность лапок нажимного диска. Если вы уже заменили все необходимые детали новыми, следует осуществить регулировку лапок КС. Здесь вам понадобится ровная плита — на ней будет удобнее производить регулировку. После демонтажа проверьте работоспособность элементов агрегата

Регулировку расположения лапок следует осуществлять относительно рабочей поверхности нажимного диска
Обратите внимание: при этом не нужно снимать КС со вспомогательного маховика. При необходимости возьмите гаечный ключ и начните крутить регулировочные винты
Все лапки КС должны быть расположены так, чтобы расстояние от рабочей поверхности нажимного диска до верхних границ сферических выступов на внутренних сторонах лапок не превышало 41 мм. Если быть точнее, то это расстояние должно быть примерно 40 мм.
Теперь установку лапок необходимо проверить. Это делается при помощи специальной пластины. Здесь же стоит учесть, что сферические выступы лапок должны соприкасаться с контрольной пластиной, которая установлена на ступице приспособления.
Когда регулировка окончена, все винты крепежа опорных пластин необходимо затянуть до упора.


Регулировка корзины сцепления своими руками На этом процесс регулирования элементов можно считать оконченным — для полного завершения работы следует собрать все в обратной последовательности. Такие работы не каждому под силу, поэтому если вы не уверены в своих возможностях, то лучше обратитесь за помощью к специалистам.

Загрузка …

Кроме того, в некоторых случаях после работы с рычагами требуется также регулировка сцепления. Для этого:

  • нужно закрутить винты крепежа пневматического усилителя привода;
  • визуально оценить и проверить руками герметичность привода сцепления: если есть необходимость, то следует избавиться от утечки при помощи силиконового клея;
  • следует прокачать гидросистему привода;
  • также следует проверить работу оттяжных пружинных элементов педали и рычага вилки сцепления — если есть необходимость, то следует избавиться от неисправностей;

    Специалисты СТО Андрей и Василий отдыхают после трудоемкого процесса регулирования рычагов корзины сцепления

  • может понадобиться регулировка привода: здесь нужно будет проверить и отрегулировать свободный ход педали, а также муфты;
  • на всякий случай лучше смазать маслом подшипник муфты механизма, а также вилки;
  • не забудьте проверить уровень вещества в бачке привода сцепления — если есть необходимость, то долейте немного жидкости;
  • при необходимости слейте конденсат из пневмогидроусилителя.

Как узнать, что пришло время менять сцепление

Бывают такие случаи, когда регулировкой сцепления уже не удастся исправить неполадку. Возможно, вы упустили момент, когда можно было обойтись малыми силами, а может быть, устройство вышло из строя по каким-либо объективным причинам. Итак, сцепление маз пора менять, если вы заметили следующие признаки:

  • Устройство включается резко, автомобиль дергается и резко рвет с места.
  • Шум в механизме, возможно, громкий треск при включении передачи.
  • Автомобиль трогается с места, с опозданием, даже если вы отжали сцепление вовремя.
  • Характерный запах гари в салоне (это явный признак того, что сцепление сгорело).

Затягивать с заменой сцепления не стоит. В итоге все может закончиться повреждением коробки передач или тем, что в один прекрасный день автомобиль просто не сможет тронуться с места.

Однако если вы уверены в своих силах или корзина сцепления КамАЗ вам хорошо знакома, можно браться за дело.

Что понадобиться

Прежде чем приступать к работам, необходимо запастись определенным набором инструментов. Итак, вам понадобятся:

  1. Набор гаечных ключей или торцевых головок.
  2. Упор.
  3. Линейка, чтобы потом измерить свободный ход педали.
  4. Пассатижи и клещи.

Замена сцепления Камаз

Если все это есть, пора приступать к работе. Главное, строго соблюдать всю последовательность действий:

  • Первым делом снимайте коробку передач. У КамАЗа она очень тяжелая, поэтому вам понадобится помощь нескольких человек.
  • Далее, на очереди корзина сцепления, снимаем и ее.
  • После снимайте диски сцепления ведомый, средний и ведущий.
  • После на их место устанавливайте новые детали устройства. Начинайте с установки первого ведомого диска и дальше устанавливайте детали в обратном к разбору порядке.
  • Еще раз убедитесь, что устройство собранно правильно и все – можно ставить на место коробку передач.

В случае если сцепление однодисковое процесс схож и выполняется еще проще. Может показаться, что все достаточно просто, однако это далеко не так. Замена и регулировка сцепления маз потребует массу физических сил и времени. Возможно, имеет смысл все-таки довериться специалистам, которые все сделают грамотно и без ошибок. Вы же, наблюдая, за процессом сможете запомнить всю последовательность на практике, а уже в следующие раз взяться за регулировку или замену устройства самостоятельно.

Как пользоваться сцеплением, чтобы оно работало как можно больше

Есть несколько простых правил продлить срок службы сцепления КамАЗа. К сожалению далеко не все водители ими пользуются и часто, устройство приходится менять гораздо раньше, чем предусмотрено производителем.

  1. Не держите механизм отжатым слишком долго. Использовать пробуксовку сцепления на светофорах и для снижения скорости очень вредно для устройства.
  2. И, главное, как можно чаще проверяйте свободный ход педали и смазывайте все доступные агрегаты механизма сцепления. Это является, наверное, важнейшим залогом того, что задумываться о замене механизма вам не придется течении как минимум нескольких лет.

Регулировка лапок корзины сцепления КАМАЗ

Дело ведут в несколько приёмов:

  1. Демонтируют КПП. Гаечными ключами откручивают болты крепления.
  2. Поднимают коробку: лучше это сделать с грузовой лебёдкой.
  3. Проверяют состояние муфты, оттяжного пружинного элемента, выжимного подшипника.
  4. Откручивают винты, соединяющие нажимной диск и маховик. Для демонтажа нажимного элемента надо поддерживать ведомый диск.
  5. Проводят дефектовку всех деталей системы (желательно).
  6. Проверяют состояние выжимного подшипника. Исправный механизм вращается легко, без лишних звуков.
  7. Проводят визуальный осмотр рабочей поверхности лапок нажимного диска. После установки новых деталей настраивают лапки КС. В деле потребуется ровная плита.

Расположение лапок ориентируют на рабочее положение поверхности нажимного диска

Важно: операция не требует снятия КС с дополнительного маховика. В работе понадобятся гаечные ключи под регулировочные винты

Лапки КС обязаны располагаться так, чтоб расстояние от работающей плоскости нажимного диска до верхних граней сферических выступов на внутренней поверхности лапок не было больше 41 миллиметра. Но лучше — 40 мм.

Для проверки установки лапок потребуется специальная пластина. Сферические выступы обязаны касаться контрольной пластины (она установлена на ступице). После окончания регулировки все винты крепежа опорных пластин затягивают до упора. Сборка идёт в обратном порядке.

Техническое обслуживание

Помимо настроек, сцепление автомобилей КамАЗ нуждается в регулярном обслуживании, поскольку это заметно увеличивает срок службы и надежность работы механизма на всех марках КамАЗ.

На примере модели 53215 обслуживание состоит из следующих основных пунктов:

  1. Проверка затяжки болтов крепления усилителя в цепи привода сцепления.
  2. Контроль за герметичностью гидравлических магистралей. На них не должно быть никаких масляных пятен.
  3. Общая проверка исправности деталей педального узла. Все элементы должны быть в целом состоянии и не иметь больших люфтов в соединениях.
  4. Контроль наличия смазки в подшипнике муфты и втулке соединения вилки. Для подачи масла в картере сцепления имеются три точки, снабженные пресс-масленками. В них нагнетают масло при помощи шприца.
  5. Слив конденсата из корпуса ПГУ.
  6. Контроль уровня жидкости в бачке усилителя.

Когда требуется замена сцепления?

Если все выполненные работы не приводят к восстановлению работоспособности механизма сцепления, то это становится одним из сигналов к его замене.

Другими признаками критического износа элементов конструкции являются:

  • резкое включение дисков, при этом происходит жесткий рывок автомобиля;
  • затрудненное включение всех передач, сопровождаемое характерным треском;
  • вялый разгон автомобиля, при этом обороты двигателя явно не соответствуют выбранной передаче и скорости;
  • запах горящих накладок при движении.

При появлении таких проблем необходимо как можно скорее прекратить движение и провести ремонт механизма. Дальнейшая эксплуатация автомобиля с неисправными или выгоревшими дисками сцепления приведет к выходу из строя коробки перемены передач.

 Загрузка …

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
