В чем принцип работы и как провести регулировку карбюратора москвича 2141

3.1.4.1 Основные регулировки карбюраторов

Ограничительные втулки на винтах регулировки системы холостого хода карбюратора ДААЗ-2141

1 – ограничительная втулка винта количества смеси; 2 – ограничительная втулка винта качества смеси

Регулировочные элементы системы холостого хода карбюраторов ДААЗ-2140-50 и ДААЗ-2140-70

1 – корпус ЭПХХ; 2 – ограничительная втулка винта качества смеси

Регулировочные элементы системы холостого хода карбюраторов ДААЗ-21041 и ДААЗ-21041-10

1 – заглушка отверстия винта качества смеси; 2 – датчик-винт

Регулировка частоты вращения коленчатого вала на режиме холостого хода с контролем токсичности осуществляется при пробеге нового автомобиля 1,5 тыс. км и в дальнейшем через каждые 15 тыс. км.

ДВИГАТЕЛЬ МОДЕЛИ 2106

Двигатель автомобиля должен быть отрегулирован на минимальную частоту вращения коленчатого вала (850±50) мин-1 и на содержание в отработавших газах окиси углерода СО не более 1,5 %, а углеводородов СН – не более 1200 млн-1.

Полную регулировку системы холостого хода карбюратора нужно проводить только на станции технического обслуживания автомобилей согласно периодичности, указанной в сервисной книжке. Самостоятельно разрешается осуществлять только подрегулировку системы холостого хода в пределах, определяемых ограничительными втулками 1 (см. рис. Ограничительные втулки на винтах регулировки системы холостого хода карбюратора ДААЗ 2141) и 2 винтов количества и качества смеси. Попытки повернуть втулки на большой угол приведут к их разрушению. В этом случае за повышенное содержание в отработавших газах окиси углерода СО и углеводородов СН перерасход топлива завод ответственности не несет.

Подрегулировку надо проводить на прогретом двигателе с температурой охлаждающей жидкости не ниже 80° С, с отрегулированными тепловыми зазорами в механизме привода клапанов, правильной установкой угла опережения зажигания, при полностью открытой воздушной заслонке и установленным сезонным регулятором подачи воздуха в положение для забора воздуха «летом».

Подрегулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
Полная регулировка холостого хода с контролем токсичности выхлопных газов осуществляется винтами количества смеси и качества смеси, находящимися под ограничительными втулками 1 и 2 (см. рис. Ограничительные втулки на винтах регулировки системы холостого хода карбюратора ДААЗ-2141) в следующей последовательности:Регулировка
ПОРЯДОК ВЫПОЛНЕНИЯ
ДВИГАТЕЛИ МОДЕЛЕЙ 331 И 3317 С КАРБЮРАТОРАМИ ТИПА «ОЗОН»

Регулировка частоты вращения коленчатого вала на режиме холостого хода с контролем токсичности осуществляется аналогично регулировке на двигателе мод. 2106 за исключением:

– установка частоты вращения коленчатого вала (850±50) мин-1 осуществляется корпусом 1 ЭПХХ (см. рис. Регулировочные элементы системы холостого хода карбюраторов ДААЗ-2140-50 и ДААЗ-2140-70), при этом поворот корпуса по часовой стрелке ведет к увеличению частоты вращения; – ограничительная втулка 2 устанавливается только на винт качества.

ДВИГАТЕЛИ МОДЕЛЕЙ 331 И 3313 С КАРБЮРАТОРАМИ ТИПА «СОЛЕКС»

Регулировка частоты вращения коленчатого вала на режиме холостого хода с контролем токсичности осуществляется аналогично вышеизложенным регулировкам за исключением:

– установка частоты вращения коленчатого вала (850±50) мин-1 осуществляется датчиком-винтом 2 (см. рис. Регулировочные элементы системы холостого хода карбюраторов ДААЗ-21041 и ДААЗ-21041-10), при этом заворачивание этого винта ведет к увеличению частоты вращения; – предохранительная пластмассовая заглушка 1 винта качества запрессована в отверстие корпуса карбюратора и может быть удалена с помощью какого-либо острого предмета (например, шила); при этом она повреждается и после окончания регулировки должна быть заменена новой.

Карбюратор ДААЗ-2140 (2141)

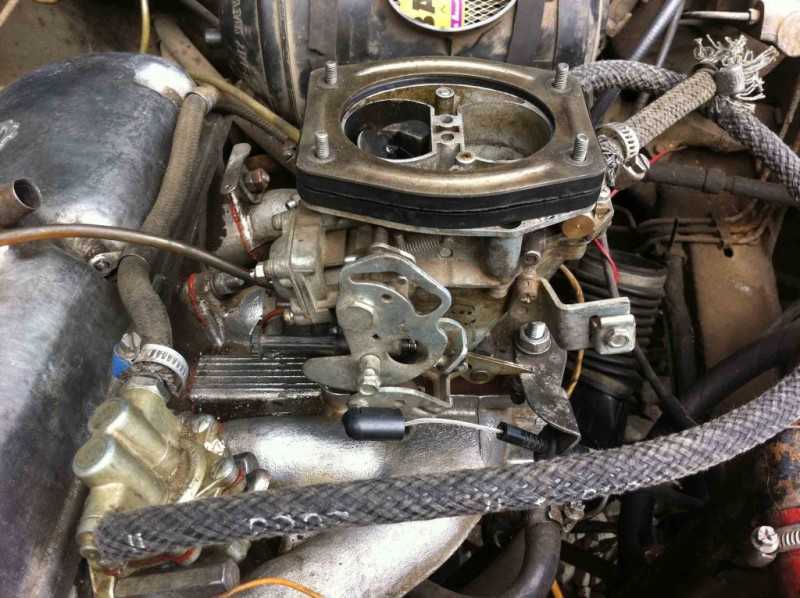

Внешний вид карбюратора ДААЗ-2140

Карбюратор разработан на базе модели ВАЗ-2105. Внешне он отличается только смесительной камерой, приводом дроссельных заслонок и размещением микропереключателя. Карбюратор – двухкамерный, двухдиффузорный, с падающим потоком горючей смеси, сбалансированной поплавковой камерой, последовательным открытием дроссельных заслонок, пневмоприводом дроссельной заслонки вторичной камеры, закрытой регулируемой системой вентиляции картера, диафрагменным ускорительным насосом, эконостатом, полуавтоматическим пусковым устройством, патрубком отбора разрежения для вакуум-корректора прерывателя-паспределителя, латунным поплавком и поплавковым механизмом с верхним подводом топлива, а также экономайзером принудительного холостого хода.

Схема карбюратора ДААЗ-2140

Карбюратор имеет входной штуцер 28 с фильтром 29, два раздельных главных воздушных канала, прокладку 53 и общую поплавковую камеру 6. Топливный запорный клапан 27 размещен в крышке 7 поплавковой камеры и кинематически связан с язычком поплавка 32. Поплавок выполнен в виде цилиндра со сферическими донышками и расположен в поплавковой камере горизонтально.

Малые диффузоры 18 и 23 соответственно вторичной и первичной камер съемные и смонтированы в вертикальных пазах корпуса поплавковой камеры.

Ускорительный насос – мембранного типа, смонтирован сбоку поплавковой камеры на вертикальном фланце. Привод насоса осуществляется от рычага дроссельной заслонки через профильный кулачок, рычаг и толкатель 3. Мембрана 5 насоса со стороны толкателя 3 нагружена демпфирующей пружиной 2, а со стороны корпуса поплавковой камеры – возвратной пружиной 1. В насосе имеется впускной канал с жиклером и обратным клапаном 4 и винт регулировки перепускного клапана 56. Распылитель 21 снабжен калиброванным жиклером и нагнетательным клапаном 19. Распылитель обеспечивает затяжной направленный впрыск топлива в первичную камеру между стенкой поплавковой камеры и малым диффузором.

Пусковое устройство содержит воздушную заслонку 22, размещенную в главном воздушном канале первичной камеры, систему тяг, канал 47 и мембранный механизм 25 привода. На корпусе смонтирован кронштейн для крепления оболочки троса привода воздушной заслонки.

Эконостат имеет топливный 13, воздушный 12 и эмульсионный жиклеры и эмульсионный канал. Он имеет независимое питание из поплавковой камеры карбюратора. Выход эмульсии из системы эконостата осуществляется в узкую часть малого диффузора 18 через отдельный канал, что позволяет подавать горючую смесь в соответствии с режимом работы двигателя.

Главная топливная система содержит топливный жиклер 37 и 55 соответственно в первичной и вторичной камерах, эмульсионную трубку 39 и 54 с главным воздушным жиклером 24 и 14 соответственно в первичной и вторичной камерах.

Пневмопривод 17 вторичной камеры снабжен мембранным механизмом, жиклерами и каналом, сообщающим наддиафрагменную полость с главным воздушным каналом первичной камеры.

Система холостого хода содержит воздушный жиклер 26, канал 38, топливный жиклер 34, эмульсионный канал с жиклером 46, расположенным над дроссельной заслонкой 48, винт 33 заводской подстройки карбюратора и регулировочный эмульсионный винт 40.

ЭПХХ 42 снабжен запорным элементом 44, жестко связанным через шток с мембраной 43. Пневмоклапан 41 сообщен при помощи патрубка 36 с электромагнитным клапаном 31, снабженным патрубками 30 и 35.

Электронный блок 9 снабжен четырьмя выводами. Первый связан электрической цепью с электромагнитным клапаном, второй – через микропереключатель 20 также с электромагнитным клапаном, третий – с массой автомобиля, а четвертый – с катушкой зажигания 8.

Переходная система содержит воздушный 11 и топливный 10 жиклеры, выходные отверстия 51, размещенные в корпусе смесительной камеры 52 над кромкой дроссельной заслонки 50.

Регулировочные данные ДААЗ-2140

Карбюратор ДААЗ-2141. Легковые автомобили АЗЛК типа „Люкс” оснащаются карбюраторами ДААЗ-2141, разработанными на базе модели 2105. Их отличие от мод. 2140 связано с изменением некоторых регулировочных параметров, а также наличием системы подогрева смесительной камеры и сдвоенной поплавковой камерой со сдвоенным поплавком. Датчик положения дроссельной заслонки выполнен в виде упорного винта-контакта.

Тарировочные данные карбюраторов ДААЗ-2140 и -2141 разных модификаций:

Регулировочные данные карбюраторов «Озон» модификации 2140-…

Полезное видео о Карбюраторе ДААЗ-2140

Карбюраторы легковых автомобилей, В.И. Ерохов.

Источник

регулировка

Любой карбюратор на Москвич 2140, 211 и 412 требует от владельца надлежащей регулировки. В противном случае проблем не избежать.

Регулировка устройства основывается на основах. необходимо поворачивать рычаг амортизатора против часовой стрелки. Обязательно закрыть элемент. Если этого не происходит, есть проблемы, которые необходимо устранить.

Корректировка выполняется следующим образом:

  • На складе карбюратора дана 1107010 прижимается к упору;
  • Откидная створка открывается на 3 мм;
  • Мы нашли винт, предназначенный для регулировки зазора;
  • Мы смотрим на заслонку: если она открыта, мы устанавливаем зазор на 1,1 мм.

Чтобы отрегулировать скорость холостого хода 1107010 автомобилей Moskvich 2141 и 412, мы должны снова взять винты. В этом случае отвечают за два винта. Первый винт связан с количеством смеси, а второй с композицией. Регулировка должна выполняться на прогретом до 90 градусов двигателе.

Таким образом, регулировка карбюраторного автомобиля «Москвич 2140, 211 и 412» может быть выполнена самостоятельно. Достаточно следовать инструкциям и не делать ничего лишнего.

Как правило, карбюраторы легковых автомобилей не отличаются от грузовых. Также в них можно выделить три части, где расположены бывают все дозирующие и дополнительные устройства. В этой статье мы рассмотрим конструкцию устройств, которые устанавливается на Москвич 2140,2141 и 412. Это может быть карбюратор к 125 или дааз 1107010.

На мотор автомобиля Москвич 2140,2141 и 412 устанавливается двухкамерный балансированный карбюратор дааз 1107010 основной особенностью которого является последовательная работа смесительных камер. Их последовательное открытие зависит напрямую от степени нажатия на акселератор. Интересно, что на автомобиле Москвич 2140,2141 и 412 не применяется ограничитель максимальной частоты вращения коленвала.

Это устройство разработано Ленинградским заводом и устанавливалось в одно время на Москвич 2140,2141, хотя большей частью нашел применение на Запорожце.

С другой стороны, еще на стадии проектирования учитывалась возможность использования этого карбюратора на различных двигателях, в том числе и на Москвич 2140,2141 и 412.

Если быть точным, то этот вид прибора предназначался для установки на все V-образные двигатели, которые в одно время выпускались в СССР.

Интересно, что в этом карбюраторе корректировка состава горючей смеси осуществляется способом изменения разрежения.

Карбюратор этот состоит из трех частей, так сказать составных:

  • Верхней и средней части, которые отлиты из сплава цинка;
  • Нижней части, которая отлита уже из чугуна.

Верхнюю и центральную часть карбюратора отделяет картонная прокладка. Между тем нижняя часть отгораживается от центральной паранитовой прокладкой.

Верхняя часть карбюратора К-125 выполняет несколько функций. Она включает в себя приемный патрубок, но одновременно с этим является еще и крышкой поплавкой камеры. Примечательно, что воздушный канал в приемном патрубке плавно поворачивается под углом в 90 градусов. Сначала воздух (из фильтра) попадает в горизонтальный канал, а затем уже идет в вертикальную часть воздушного тракта устройства.

Особая роль этого и всех карбюраторов возлагается на поплавковую камеру, которая состоит в данном случае из поплавка латунного типа, запорного механизма и оси. Принцип работы следующий: в поплавковой камере подгибается язычок, который находится на рычаге и тем самым, осуществляется регулировка уровня топливной смеси.

В горизонтальном канале расположен топливный фильтр, представляющий собой латунную сетку армированную на капроне. Поджимается топливный фильтр конической пробкой.

Настройка и регулировка карбюратора на автомобиле Москвич 2140

В наше время все еще можно встретить на дорогах старенький Москвич 2140. Однако, несмотря на свой почтенный возраст, эти автомобили упорно продолжают выполнять свое предназначение и используются в основном как тяговая лошадка для хозяйства. И все же, бывает когда верный, надежный автомобиль, начинает работать с перебоями и упорно отказывается ехать. Начинаются проблемы с запуском холодного или прогретого мотора, перебои в режимах нагрузок или холостого хода. Все эти проблемы обычно напрямую или косвенно связанны с некорректной работой системы подачи топлива или зажигания.

Особенности карбюратора автомобиля Москвич 2140

Основным агрегатом в системе подачи топлива автомобиля является карбюратор ДААЗ 2140, который был построен на основе карбюратора модели ВАЗ 2105 и, по сути, является его модернизированной версией. Что значительно облегчает работу с узлом, при знании устройства его прообраза. Примечательно, что данная модель карбюратора оснащена системой ЭПХХ. Это значит, что при приеме «торможение двигателем», устройство автоматически перекрывает подачу топлива в цилиндры.

Частые причины поломки

Конструкция данной модели очень надежна, и чаще всего, проблемы с работой мотора возникают на почве кормежки некачественным топливом или длительной эксплуатацией без прохождения планового обслуживания. С километрами пробега, в каналах системы образуются грязевые налеты, всевозможные осадки, и как следствие в каком-то месте может образоваться засор, мешающий нормальному движению топливной смеси.При возникновении подобной проблемы и неимению опыта в данных делах, рекомендуется довериться специалистам и не вмешиваться в устройство карбюратора самостоятельно. Но бывает так, что по тем или иным причинам, возможность обратиться в сервис недоступна и приходится выполнять эту процедуру самостоятельно. И прежде чем приступать к мисси, настоятельно рекомендуется изучить схемы и техническую документацию автомобиля. Так же, для облегчения этой задачи, ниже приведены некоторые подробности процесса.

IZh Москвич 412 1974, engine Gasoline 1.5 liter., 75 h. p., Rear drive, Manual — parts

Comments 77

хорошая находка. Видел в продаже(в Планете Железяка) москвичёвский карбюратор.

Замечательный карбюратор, ему бы еще механический привод 2-ой камеры.

У себя на 2140-70 месяца 3-4 не мог заставить нормально ехать, дергался, обороты не набирал и детонировал. Отпилил шток с тарелочкой на винте кол-ва и наконец-то узнал свой Москвич.

Однако, себе теперь хочу Вебер 2103( для 1.7 самое то), либо же маленько доработанный 2101.

На пневмоприводе должен быть расход поменьше. А для 1.7 идеальным будет к-151П, жаль, что он очень редкий

А мне вот эти все к151 и солексы кажутся слишком сложными. Я за более простые к126, веберы, озоны.

Расход не так приципиален, по трассе больше 8 не выходило ни разу на ОЗОНе.

151 просто другой, не сказал бы, что сложнее.

Я вот сейчас думаю в 2140-70 мд и гтж веберовские поставить, может будет толк.

Не будет, диаметр диффузора и смесительной камеры совершенно разные, можно лишь чуть обогащать смесь уменьшая диаметр воздушного жиклера.

Легче найти вебер под 1.6 и поиграться с жиклерами

Можно и обычный от 1.5 взять, там разница-то в сменных жиклерах и смесительная камера вторая всего на 1мм меньше. Плюс веберы под 1.6 с эконостатом очень редки, основная масса без него.

а зачем эконостат то

Эконостат нужен для того, чтобы дополнительно обогащать топливную смесь на высоких оборотах при полностью нажатой педали акселератора. Смесь богаче- едет лучше.

На УЗАМе эконостат считаю очень необходимой системой, да и мотор тысяч до 6-6.5 кручу, а значит педаль полностью нажата и обороты не низкие, тут эконостат и поможет получить от мотора чуть больше.

А тьфу, понял, я просто про другое что-то подумал, ну так верхнюю крышку с эконостатом поставить) кстати вебер для 408 мотора тож без него, но эконостат насколько знаю на всех веберах есть кроме 408 и какого то еще.

Какой-то из 03-ьих или 06-ой Вебер без эконостата. Крышку поставить можно, но отдельно найти её ещё проблемнее, чем карбюратор. А брать два карба для того, чтобы иметь вторую камеру на 1мм больше — глупо, как мне кажется. Ух, вот про Вебер на 408-ой мотор первый раз слышу. Думал, что они все были с К126П.

поздние 2138 были с 2101-1107010-11 без эконостата и чуть чуть с другими жиклерами, именовались 2101-408-1107010 вроде или как-то так

Наверное такой же шёл на запорожцы.

Помню, что где-то упоминался Вебер с цифрами 408 в маркировке и шёл он на Запорожец.

А тьфу, понял, я просто про другое что-то подумал, ну так верхнюю крышку с эконостатом поставить) кстати вебер для 408 мотора тож без него, но эконостат насколько знаю на всех веберах есть кроме 408 и какого то еще.

В последнее время обострилось моё желание попробовать 408-ой мотор в деле. И в обсуждениях все чаще его встречаю)

Ой не стоит, у меня он только ненависть вызвал

Что так? Я вот боюсь, что он для меня будет слишком тяговым и не очень крутильным.

Хотя, если он тянет хорошо, но все это без лютой потуги, то ничего плохого. Простой пример: 1.5 (331-ый) у брата на 21412 едет легко и непринуждённо. Мой 3317 на 214122 едет так-то быстрее и на меньшей скорости легче разгонится на той же передаче, но все это происходит с какими-то ужасными потугами и огромным запасом тяги на низах. Ехать мне нравится гораздо больше на 331, хотя у 3317 есть некоторые подхваты, которые очень приятны. Я вот думаю из-за чего такая разница между 1.5 и 1.7? Из-за того, что 1.5 более крутильный или же из-за того, что ГП у машины с 1.5 стоит 4.1, а там, где 1.7, стоит 4.22. Опять же, я не думаю, что между 4.1 и 4.22 такая разница.

Если же дело в ГП хочу, то думаю поставить ГП 3.9 на 1.7, а время разгона не много компенсировать Вебером вместо ОЗОНа.

У меня 1.7 стоит и он на верхах умирает, зато на низах тяга безумная, у 412 наоборот на низах как-то не очень едет, а как раскручивается — неуправляемый самолет, там разница не только объема но еще и веса поршневой, 412я более легкая, её легче раскрутить, а 1.7 самая тяжелая, 408 мотор тянет да, но на низах и очень неспешно, а чтобы ехать в нормальном городском цикле его придется крутить и он будет орать сильнее узама, что не приятно слуху, плюс компоновка 408 меня выбесила честно говоря и прожорливый на масло мотор в целом.

Источник

Внутренние части

Карбюратор ДААЗ 1107010

Любой карбюратор дааз 1107010 состоит, как и было сказано выше, из трех частей: верхней, нижней и центральной.

Верхняя часть

Начнем с верхней части, где находится воздушная заслонка. Эта часть карбюратора дааз 1107010 представляет собой входной воздушный патрубок.

Сама заслонка имеет правую и левую части. Правая часть отвечает за перекрытие воздушного канала первичной смесительной камеры, а левая — отвечает за канал вторичной камеры.

Первичная и вторичная камеры получили свои названия из-за характера работы. Так, первичная камера дааз 1107010 должна работать на всех режимах силового агрегата, а вот вторичная подключается только, когда речь идет о больших нагрузках. Примером может послужить ситуация, когда дроссельная заслонка первичной камеры открывается больше своего хода на две трети. Кроме того, на воздушной заслонке еще стоят предохранительные клапана.

Центральная часть

Здесь расположены следующие элементы:

  • Смесительные камеры: первичная и вторичная;
  • Поплавковая камера;
  • Различные дозирующие устройства.

В свою очередь, первичная смесительная камера наделена:

  • Малым и большим диффузорами;
  • Самым главным дозирующим устройством;
  • Ускорительным насосом;
  • Системой холостого хода.

Жиклер главный и воздушный, эмульсионный колодец с трубкой, распылитель — все это находится в главном дозирующем устройстве.

Имеется главное дозирующее устройство, а также экономайзер с механическим приводом и во вторичной камере.

Принцип работы в данном случае следующий: топливная смесь заполняет поплавковую камеру карбюратора дааз 1107010 автомобиля Москвич 2140,2141 и 412. Оно проходит через штуцер, сетчатый фильтр и игольчатый клапан. Что касается уровня топливной смеси в камере, то он поддерживается поплавком. Чтобы контролировать уровень визуально, предназначено специальное окошечко в боковой стенке камеры.

Как известно, в устройстве может происходить излишнее обогащение смеси, особенно во время холодного пуска мотора. В карбюраторе дааз 1107010 излишнее обогащение предотвращается за счет предохранительных клапанов, находящихся в воздушной заслонке.

Регулировка карбюратора Москвича 2141

Регулировка уровня топлива в поплавковой камере

Свободный ход поплавка должен быть с одной стороны 6,5 мм и 14 с другой. Это можно отрегулировать с помощью проверяющего шаблона, поставив вертикально камеру. В таком положении поплавок маленько касается, но не давит на шарик клапана.

В том случае, если расстояние не соответствует положенному 6,5 мм, то надо слегка изогнуть язычок клапана (игольчатого), подогнав размер до необходимого, на рисунке указан стрелкой под буквой «А».

Следующим шагом регулируем степень открытия игольчатого клапана, через который бензин попадает в поплавковую камеру. При наполнение камеры поплавок поднимается и поступление топлива уменьшается, при резком нажатии на педаль акселератора и открытии дроссельной заслонки топливо уходит в цилиндры, поплавок опускается и бензин поступает в поплавковую камеру.

Далее регулируем отклонение поплавка в противоположную сторону. Для этого максимально отводим его от крышки и делаем замер шаблоном, толщина которого должна составлять 14 мм с определённым допуском (рис. выше, картинка справа).

Если расстояние больше или меньше, нужно подогнуть упор кронштейна крепления поплавка и выставить его не более 14 мм.

Теперь, после проделанных регулировок свободный ход поплавка должен быть в пределах 8 мм. В регулировку карбюратора ВАЗ 2107 также входит проверка топливных фильтров и входящих сеток для сохранения хорошего поступления топлива.

Регулировка карбюраторов К126

Основные регулировочные работы, которые производятся с КУ 126-й модели, это:

  • настройка холостого хода;
  • установка топливного уровня в поплавковой камере;
  • отладка пускового механизма (при «холодном» запуске);
  • корректировка хода поршенька ускорительного насоса

Сразу хочется отметить, что разные модификации «сто двадцать шестых» конструктивно несколько отличаются между собой, поэтому регулировка карбюратора К126 для определенной марки авто может иметь свою специфику.

Рассмотрим для примера отладку холостого хода (ХХ) на грузовиках ГАЗ-53 с 8-цилиндровым мотором. Так как у этого авто каждая из двух камер КУ отвечает за работу четырех цилиндров, для своей цилиндровой группы регулировка производится раздельно. Выполняем регулировочные работы ХХ следующим образом:

  • прогреваем мотор до рабочего состояния;
  • устанавливаем винтом количества нужные обороты холостого хода на слух;
  • выкручиваем винты качества для левой и правой группы цилиндров примерно на 3 оборота каждый;
  • закручиваем попеременно винтики до тех пор, пока двигатель не начнет «подтраивать» и давать сбои, затем понемногу выворачиваем их до того момента, пока работа ДВС не стабилизируется.

После такой настройки проверяем работу двигателя на ходу: если машина глохнет в момент сброса газа, следует немного прибавить обороты с помощью закручивания винта количества.

Карбюратор 2140 разборка

Изначально стоит знать, что все работы по переборке и чистке агрегата, нужно выполнять в условиях полной чистоты. Так как любая соринка, попавшая в канал или жиклер, может значительно ухудшить работу двигателя или сделать его запуск вообще невозможным.

Для снятия карбюратора потребуется отсоединить воздуховод, все тяги, шланг подачи топлива и при помощи ключа и отвертки демонтировать узел.

После того как карбюратор изъят из-под капота, можно смело приступать к его разборке и очистке. Для облегчения обратной сборки, желательно поэтапно записывать или фотографировать весь процесс (после сборки, лишних деталей быть не должно).

Пошаговое руководство с фото по разборке карбюратора

Первым делом полностью очищается внешняя часть корпуса. Делается это очень тщательно при помощи специального очистителя и щетки (если очистителя карбюратор нет – его можно заменить обычным растворителем или бензином, а щетка — подойдет зубная). Сам корпус состоит из трех частей и для полной чистки придется разобрать карбюратор полностью. Далее при помощи крестовой отвертки и нескольких заклинаний, снимается верхняя часть корпуса вместе с поплавком. Все внутренние поверхности так же нужно тщательно прочистить и продуть. Проверить поплавок на герметичность, достаточную подвижность крепежного шарнира и исправность регулировочной пластины

Нужно аккуратно выкрутить все жиклеры, предварительно записав – как они расположены и на сколько витков закручены (это очень важно в процессе обратной сборки). И тщательно их промыть и выдуть из них всю грязь. Важно! Так как жиклеры выполнены из мягких сплавов, использование металлических игл, проволоки и др

категорически запрещено! Для прочистки отверстий жиклеров рекомендуется использовать или жесткую леску, или иглы из мягкого дерева, как альтернативный вариант — можно все выдуть компрессором. После демонтажа жиклеров, нужно снять и вычистить клапан вакуумного ускорителя и все его ходы. Затем отсоединяется нижняя часть карбюратора, и процедура повторяется по аналогии с верхней

Важно! Так как жиклеры выполнены из мягких сплавов, использование металлических игл, проволоки и др. категорически запрещено! Для прочистки отверстий жиклеров рекомендуется использовать или жесткую леску, или иглы из мягкого дерева, как альтернативный вариант — можно все выдуть компрессором

После демонтажа жиклеров, нужно снять и вычистить клапан вакуумного ускорителя и все его ходы. Затем отсоединяется нижняя часть карбюратора, и процедура повторяется по аналогии с верхней.

После того как все части узла тщательно промыты и продуты, нужно провести визуальный осмотр на предмет повреждений. Если какая-либо деталь повреждена, ее следует заменить, используя стандартный рем комплект.

Регулируем холостой ход

Какой карбюратор на «Москвич-412» ни устанавливай, а проблема холостого хода будет на любом агрегате. Для настройки холостого хода нужно вначале проверить, не засорен ли топливный жиклер ХХ. Для этого его выкручивают и визуально проверяют. Если жиклер чистый, то прогревают двигатель. Затем заворачивают до отказа винт качества и выворачивают его примерно на 1,5 оборота. После с помощью винта количества устанавливают максимально устойчивые обороты.

Чтобы проверить, насколько качественно выполнена настройка карбюратора “Москвича-412″, нужно резко нажать на газ. Обороты при этом не должны падать, и машина не должна глохнуть. Обороты должны снижаться плавно. Далее винтом качества регулируют токсичность. Если газоанализатора нет, тогда, вращая винт качества, добиваются максимальных оборотов и винтом количества уменьшают обороты до нормальных в режиме холостого хода.

Регулировка карбюратора на режим холостого хода двигателя Москвич-2140

Указанное оборудование также имеется во многих гаражных кооперативах. Поэтому владельцу автомо­биля нужно знать, в какой последовательности должна выполняться регулировка карбюратора на режим холос­того хода.

В карбюраторе К-126Н для регулировки карбюра­тора в режиме холостого хода двигателя предусмотрены три винта: упорный 3 (см. рис. 16), регулирующий степень прикрытия дроссельной заслонки первичной каме­ры и винты 1 и 2, регулирующие качество (состав) смеси, приготавливаемой системой холостого хода. При­чем винт 1 является предельным (винт токсичности), а винт 2— эксплуатационным. Регулировку карбюратора в режиме холостого хода производят на двигателе, прогретом до температуры охлаждающей жидкости 80°С и при полностью откры­той воздушной заслонке в следующей последовательно­сти.

1. На остановленном двигателе полностью (до упо­ра). з аверните винты / и 2, а затем выверните их на два полных оборота. Винт 3 заверните на 1,5—2 оборо­та от положения, при котором начинает открываться дроссельная заслонка первичной камеры (этот момент фиксируют по началу движения рычага привода заслон­ки).

2. Подключите к двигателю тахометр и введите про­боотборник газоанализатора в отводящую трубу глушителя автомобиля на расстояние 300мм от ее среза.

3. Пустите двигатель и винтом 5, наблюдая за показаниями тахометра, установите частоту вращения ко­ленчатого вала, равную 750—800 об /мин (12—12,8с -1 ).

4. Завертывая винт 1 и наблюдая за показаниями газоанализатора, установите предельное объемное со­держание окиси углерода в отработавших газах, равное 1,5%. Если при этом частота вращения коленчатого ва­ла двигателя будет составлять 850—900 об /мин (13,6— 14,4 с- 4 ), то предельную регулировку карбюратора сле­дует считать законченной. Если при указанной регулировке карбюратора часто­та вращения коленчатого вала окажется выше верхне­го предела, то винтом 3 ее надо установить в указанных пределах, а винтом 1 корректировать, если потребует­ся, содержание окиси углерода в отработавших газах до указанного значения. В процессе эксплуатации автомобиля при необходи­мости уменьшения или увеличения частоты вращения коленчатого вала двигателя, а также изменения состава смеси в режиме холостого хода допускается без ис­пользования тахометра и газоанализатора отвертывать или завертывать только винты 3 и 2. Только в этом случае будет сведено до минимума обогащение горю­чей смеси в режиме холостого хода, а следовательно, неконтролируемое ухудшение экономики автомобиля и увеличение токсичности отработавших газов. В карбюраторе 2101-1107010-11 для регулировки карбюратора на режим холостого хода имеются два винта: упорный 3 (см. рис. 13), регулирующий степень при­крытия дроссельной заслонки первичной камеры винт количества и винт 1, регулирующий состав смеси, при­готавливаемой системой холостого хода (винт качества). На головку винта качества после проведенной регулировки с применением газоанализатора и тахометра насаживается пластмассовая ограничительная втул­ка с прорезью под шлиц отвертки. Ограничительная втулка может быть синего цвета (ставится после регули­ровки карбюратора на холостой ход на заводе-изготовителе) или красного цвета (ставится после регулиров­ки карбюратора на холостой ход на СТО). Ограничи­тельная втулка позволяет поворачивать винт качества лишь на /г оборота, и тем самым в процессе эксплуа­тации владелец лишается возможности бесконтрольно в больших пределах изменять состав смеси, приго­тавливаемой системой холостого хода. Поэтому в гарантийный период необходимо регулировать карбю­ратор на режим холостого хода только на СТО, а в послегарантийный период регулировку можно произ­водить самим при наличии газоанализатора и тахометра. Карбюратор 2101-1107010-11 регулируют на режим холостого хода двигателя при тех же условиях, что и карбюратор К-126Н, в следующей последователь­ности, 1. На остановленном двигателе вставьте отвертку в шлиц ограничительной втулки винта качества 1, про­верните отверткой в любую сторону до упора; прило­жив дополнительное усилие, продолжайте вращать от­вертку в ту же сторону до разрушения ограничительной втулки. 2. Удалите кусочки разрушенной ограничительной втулки и, вставив отвертку в обнажившийся шлиц винта качества, выверните его из карбюратора и уда­лите с винта качества оставшуюся часть ограничи­тельной втулки.

Сборка и настройка карбюратора на автомобиле москвич 2140

Теперь, когда все части механизма готовы, нужно собрать карбюратор в обратном порядке. Процесс сборки так же должен проводиться в полной чистоте и по возможности нужно не допустить попадание пыли и других инородных тел в систему.

Основная задача — это установить все жиклеры в то положение, которое рекомендуется в техническом руководстве агрегата. В противном случае, мотор может работать некорректно или расходовать большое количество топлива. Что чревато появлением нагара в камерах сгорания двигателя и его последующим выходом из строя.

После того как механизм собран производится его монтаж настройка (все процедуры по монтажу выполняются строго в обратной последовательности).

Изначально регулируется уровень бензина в поплавковой камере. Для этого путем подгибания упорной пластины, уровень поплавка выставляется на 6,5 мм. При этом его свободный ход должен составлять 14 ± 1 мм.

Так же есть один секрет – если возникают затруднения с правильной настройкой поплавка, за ориентир берется наклонная площадка одной из стенок топливной камеры. Для этого нужно визуально разделить ее пополам в горизонтальной плоскости. Затем, строго по центру нужно провести горизонтальную линию (можно сделать царапину, шилом или отверткой) которая и будет необходимым показателем уровня топлива. И далее, методом «научного тыка» подбирать необходимую настройку.

Когда уровень топлива выставлен нужно двигаться дальше:

  1. Винты регулировки смеси необходимо вкрутить до упора. Затем нужно выкрутить регулировку качества смеси примерно на 2.5 оборота. А винт количества – примерно на 2 – 2.5 оборота. Манипуляция с качеством смеси производится на запущенном моторе до момента его устойчивой работы.
  2. Когда мотор стабильно заработал – нужно дать ему время на прогрев. Оптимальная рабочая температура двигателя примерно 75 – 85 ºС.
  3. После прогрева, винтом количества смеси выставляются минимальные обороты коленвала, при которых мотор работает стабильно и без перебоев (примерно 670 об/мин).
  4. Далее, поворотом винта качества нужно добиться начала нестабильной работы двигателя. Сделать пометку, и повторить процедуру, вращая винт в обратном направлении до наступления подобного эффекта. Затем нужно выставить винт строго по центру получившегося зазора.
  5. Окончательная настройка холостого хода выполняется винтом количества и фиксируется на положении 650 – 700 об/мин.

После завершения всех настроек, мотор должен работать ровно во всех режимах. Если стабильной работы нет, то настройка повторяется.

Как выполнить настройку холостого хода карбюратора?

Холостой ход регулируют на прогретом моторе по такой схеме:

  • выводят ДВС на показатель 850 оборотов в минуту при помощи винта количества;
  • затем ставят обороты на максимум, используя винт качества;
  • убавляют обороты до прежнего уровня (до 850) и снова поднимают до максимума;
  • заворачивают на 850 оборотах в минуту регулятор качества до положения «потряхивание мотора».

После всех этих операций винт качества потихоньку отворачивают до момента стабильного функционирования ДВС.

Если все настройки выполнены верно, «пятерка» при езде по городу не будет «кушать» более 9 литров топлива, а на загородных шоссе расход горючего составит около 7,5 литров.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
