Регулировка угла опережения зажигания

Зажигания КамАЗ

КАК ЗАВЕСТИ ДИЗЕЛЬ ИЛИ ЗАЖИГАНИЕ-УСТРОЙСТВО

  Наверное, не один из водителей-новичков пытался найти во Всемирной Сети ответ на вопрос, как проводится установка зажигания КамАЗ. И практически всегда ответ этот не находился, а все потому, что как зажигание-устройство в дизельных двигателях отсутствует. Воспламенение смеси происходит не через стандартные свечи, а вследствие сжатия топливной смеси и ее нагрева.

   Если быть точным, то и топливосмеси до попадания ее составляющих – воздуха и соляра в цилиндры мотора, как таковой нет. Есть атмосферный газ-воздух, накачиваемый соответствующей группой устройств аж в камеры сгорания, и дизтопливо, впрыскиваемое туда же посредством форсунок. И только здесь, сильно распыленная горючка начинает перемешиваться с воздухом. Происходит все это при работающем силовом, и в концовке такта сжатия наблюдается настолько сильное давление, что молекулы кислорода от трения начинают выделять столько тепла в замкнутом пространстве, что вспыхивают, поджигая и дизель.

   Нет, свечи в КамАЗе, по крайней мере, оборудованном системой подогрева и электрофакельным устройством есть. И работают они примерно также, как и те, что на карбюраторных авто. Вт только конкретно к зажиганию-воспламенению они имеют опосредственное отношение – помогают организовать подогрев-разрежение топлива для облегчения его подачи-распыления. Тем не менее, даже в официальных документах можно найти инструкции по зажиганию-установке, и это не ошибка, а, скорее, перенос привычного термина в более узкую, а когда-то и более редкую спецификацию дизель-двигателей.

     ЗАЖИГАНИЕ-ПРОЦЕСС И ЕГО НЮАНСЫ

  Таким образом, под термином «установка» обычно подразумевается другой, очень важный процесс – регулировка зажигания КамАЗ. Суть этого процесса состоит в выставлении поршней в определенном положении во время впрыска топлива в цилиндры. При неправильном размещении (неточный угол опережения впрыска) топливо будет загораться раньше или позже нужного момента, что приведет к неполному сгоранию смеси и нарушению слаженности работы цилиндров. Тем самым снизится эффективность работы двигателя и увеличится степень износа его рабочих частей. Внешними признаками подобной проблемы являются:

  •  — затрудненный пуск;
  •  — увеличение топливорасхода;
  •  — снижение приемистости и мощи;
  •  — неравномерность холостого хода;
  •  — «провалы» при работе с акселератором.

 На новом автомобиле на подвижную муфту опережения и на насос ставятся специальные метки, и совмещение этих меток обычно и сигнализирует о начале подачи топлива. Но со временем отдельные элементы начинают смещаться, и топливо подается с запозданием или слишком рано. Раннее вспыхивание будет означать увеличенную трату усилий на подъем поршня – горящая топливосмесь и газы при ее выделении будут оказывать сопротивление сжатию.

     При позднем воспламенении другие проблемы, вызванные тем, что горение будет завершаться уже при такте расширения и закрывающемся выпускном клапане. В итоге поршень недополучает нужного импульса, и его воздействие на коленвал меньше расчетного. Но параллельно еще и энергия сгорания будет тратиться не только на толкатель, но и на нагрев стенок блока, что приведет к перегреву и его последствиям.

ЧТО ДЕЛАТЬ

  В любом раскладе приятного нет ничего, поэтому потребуются настройки. Лучше всего зажигание КамАЗ регулировать в сервисе, где мастера имеют должный опыт в устранении данного дефекта и оборудование, гарантирующее точность и безопасность выполнения задачи. Но если возможности заехать в сервис нет, равно как и нет «специальных» приспособлений, помогающих узнать, когда же начинается подача, то все равно кое-что можно сделать. Правда, придется повозиться, а еще потребуется нормальный глазомер и натренированный слух.

  Просто ослабив привод, выставляете метки на совпадение, затем, зажав его и запустив двигатель резко нажать на акселератор. Услышав момент детонации и момент начала оборотов, просто сдвигаем вал ТНВД на пол деления в нужную сторону. Вряд ли с первого раза все получится идеально, но немного поэкспериментировать и вы добьетесь почти идеального угла впрыска

При этом неважно 3-й Евро у вас или КамАЗ Евро 2, хотя нельзя отрицать необходимость более точных установок для «более чистого» класса.

Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич

Как определить раннее и позднее зажигание

Ниже приведены признаки неправильной установки угла опережения зажигания на моторах:

  • с принудительным воспламенением (на жидком и газообразном топливе);
  • с воспламенением горючего от сжатия.

На бензине

Признаки раннего воспламенения смеси:

  • затрудненный пуск с попытками коленчатого вала начать вращаться в противоположную сторону;
  • нестабильная работа в режиме холостого хода;
  • падение динамики и детонационное сгорание топлива (при корректном октановом числе).

Признаком раннего воспламенения смеси является падение динамики.

При позднем зажигании владелец машины замечает увеличение расхода топлива при сохранении стандартного стиля управления. Двигатель быстро прогревается, вентилятор системы охлаждения срабатывает чаще. Многие водители отмечают снижение мощности, негативно влияющее на динамику.

На дизеле

Дизельные моторы отличаются от бензиновых только способом воспламенения смеси. При неправильной регулировке момента начала впрыска топлива появляются неисправности, идентичные проблемам при неправильной настройке системы зажигания на бензиновых двигателях.

… регулеровке на дизеле

Следует учесть, что на дизеле регулировка момента впрыска производится по меткам на приводе топливного насоса.

На авто с ГБО

При использовании газообразного топлива необходимо выставить раннее зажигание, позволяющее снизить выбросы горящей смеси в выхлопной коллектор. Признаки нарушения настройки не отличаются от симптомов на бензиновых моторах.

Как выставить зажигание, регулируя УОЗ?

Понимая важность правильной установки УОЗ, рассмотрим
как осуществляется регулировка раннего и позднего зажигания на самом трамблере.
Работа проводится на заведенном моторе и холостых оборотах, колеблющихся в
диапазоне 750-850 в минуту (зависит от марки двигателя). Для правильной
регулировки угла опережения понадобится:

  1. Открутить
    фиксирующие гайки корпуса трамблера до состояния, чтобы узел можно было
    сдвинуть.
  2. Немного
    прокрутить блок по часовой стрелке на своей оси для установки раннего
    зажигания. Это необходимо, когда подача тока осуществляется с сильным
    запозданием. Контролировать угол опережения можно по меткам напротив
    модуля зажигания.
  3. Повернуть
    трамблер против часовой стрелки на своей оси для установки позднего
    искрообразования. Такая мера необходима в случае преждевременного
    срабатывания.
  4. Затянуть
    гайки для закрепления узла.

Такими действиями достигается смещение
положения прерывателя относительно пластин-контактов свечных проводов.
Следовательно, настраивается раннее или позднее зажигание.

Во время
установки угла опережения изменения можно определить на слух. При сильном
отклонении влево или вправо, обороты мотора начнут «проседать» и
станут нестабильными. При установке оптимального угла вращение валов ДВС будет
на максимуме и стабильным.

Некоторые мастера способны настроить мотор без
ориентации по меткам, руководствуясь только слухом. Но для этого нужен немалый
опыт, поэтому в большинстве случаев прибегают к другим методикам установки.

Как выставить зажигание на КамАЗе

Для проверки состояния СЗ разработаны специальные обозначения — метки, или градусы.

Для проверки СЗ необходимо:

  • детали выставить по меткам;
  • затянуть приспособления для фиксации;
  • запустить двигатель.

Наличие неисправности механизма указывает на нарушение расстановки узлов. Детали ставятся правильно так:

  • ТНВД — с боковой части коробки передач на шпонку;
  • муфта — в 2 положениях, отличающихся на 180° друг от друга;
  • прижимной приводной винт — сверху;
  • отметки ТНВД и муфты — противоположно друг другу.

Для исправления ситуации все элементы откручивают, выставляют на 180° и повторно включают двигатель.

Настройка зажигания КамАЗ 5320

Если знать, как правильно выставить порядок зажигания на модели 5320 без дополнительной аппаратуры, можно быстро настроить механизм в полевых условиях, когда нет возможности добраться до мастерской.

Как мы уже знаем, для рациональной работы двигателя СЗ необходимо регулировать строго по меткам-ориентирам.

В рассматриваемой модели грузовика ТНВД ставится на шпонку сбоку коробки, а муфта может фиксироваться в 2-ух положениях с различием в 180o. С большей долей вероятности можно предположить, если прижимающий винт привода будет в высшей точке, значит ориентиры расположены друг напротив друга — система выставлена верно. Заведите мотор для проверки после закручивания гаек.

В случае, если произведена неправильная регулировка, куда раньше зажигание, куда позже срабатывает можно понять по характерным признакам, описанным в начале статьи. Если вы ошиблись на 180o, двигатель не заведется, а из выхлопной трубы пойдет белый дым. В этом случае открутите детали и разверните их на 180o.

Евро-1

Настройки, установленные на заводе, больше относятся к позднему впрыску. В качестве примера для Евро-1 рассмотрим КамАЗ-740. Если необходимо поставить ТНВД и установить угол момента впрыска, выполняют следующее:

  • поднимают кабину и защелкивают фиксаторы на опорах;
  • находят шток, приподнимают его, проворачивают на 90° на кожухе маховика и отпускают в прорезь корпуса;
  • отпускают 2 болта для фиксации ключом на 17 мм;
  • изымают защитный щиток;
  • вставляют стальной стержень размером 10х400 мм сквозь прорезь кожуха в маховик;
  • коленвал вращают по часовой стрелке до блокировки;
  • проверяют состояние приводного вала ТНВД в блочно-цилиндровом развале;
  • при расположении муфты ТНВД шкалой вверх соединяют исходную точку с отметкой и скрепляют 2 болтами;
  • при обратном состоянии механизма приподнимают стопорное устройство, проворачивают коленчатый вал на 1 оборот и повторяют процедуры.

Евро-2

Для КамАЗа Евро-2 процедура установки зажигания аналогична предыдущей. Разница заключается в завершающей фазе. После крепления болтами стопор поднимают, поворачивают на 90° и устанавливают в паз для посадки детали. Снизу кожуха маховика осуществляется монтаж грязезащитного щитка. Кабина занимает исходное состояние. Фиксаторы располагают сверху.

Помимо вышеописанного способа существует любительский. На видео показано, как можно легко выставить ТНДВ простой лампочкой на 12 В, патрона и привода (для подключения к питанию КамАЗа).

  1. Подключить лампочку к проводу, идущего от трамблера, и заземлить на массу грузовика.
  2. Трамблер повернуть в обратную сторону.
  3. В момент включения лампы остановиться, зафиксировав положение корпуса, фиксирующие гайки затянуть.

Таким нехитрым способом можно настроить СЗ своими руками без специальных инструментов.

А также, СЗ можно настроить при помощи вспомогательного инструмента – стробоскопа. Для этого необходимо направить лучи стробоскопа на метки и поставить движок (берем для примера модель двигателя 74030260 КамАЗ Евро 2) на холостые обороты. В определенный момент вы увидите вспышку на стробоскопе – это образование искры. Опираясь на эти данные, можно точно подстроить механизм.

Евро-3

Евро-3 характеризуется наличием замка зажигания (ЗЗ) — коммутирующего выключателя двигателя и всей бортовой системы.

Эксплуатационные особенности ЗЗ:

  1. Активация бортовой сети к аккумулятору и генератору, отключение выполняется после запуска мотора.
  2. Включение-отключение СЗ, первичной цепи с малым током к источнику.
  3. Усиление стартерного узла при проворачивании ключа.
  4. Функция противоугонного механизма.
  5. Наличие нескольких позиций во время работы:
    • начальное — все механизмы отключены, бортовая система обесточена;
    • положение 1 — включение отдельных узлов при отключенном двигателе;
    • конечное — запуск мотора.

Чтобы правильно установить зажигание на КамАЗ Евро-3 ТНВД БОШ, выполните следующее:

Установка угла опережения зажигания

  • С помощью рожкового ключа, в этом случае, это ключ на «13», ослабляем гайку крепления трамблёра;

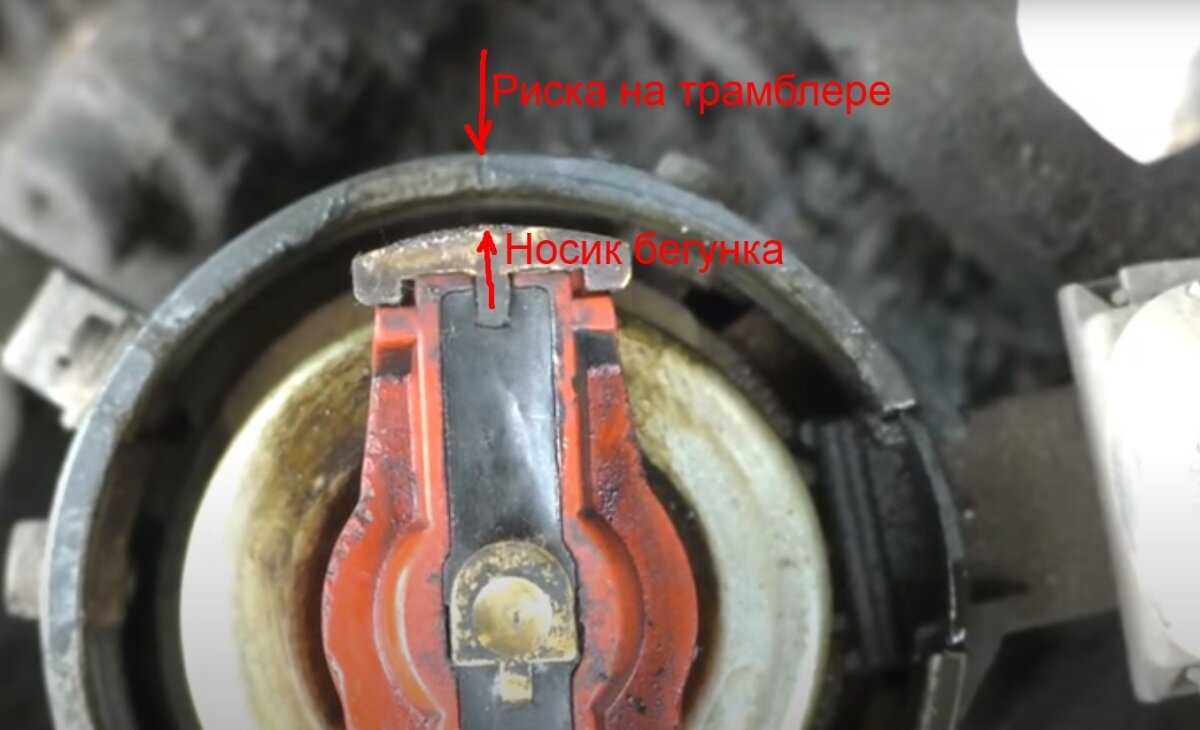

  • Затем, вращая корпус трамблёра по часовой стрелке, совмещаем центр бегунка с риской на корпусе;
  • Затягиваем крепёжную гайку.

На этом первоначальная установка зажигания выполнена. Бегунок в данный момент установлен как раз напротив вывода 1 цилиндра на крышке трамблёра.

Бегунок на 8 клапанном двигателе двигается только по часовой стрелке, а напротив часовой движется только на 16-клапанном. Порядок расположения проводов на крышке трамблёра, соответствует работе цилиндров 1-3-4-2.

В крышке изнутри видим выводы, по которым бегунок, крутясь, распределяет искру по высоковольтным проводам. Попутно нужно почистить бегунок и внутри крышки ветошью от налёта графита.

Как видим, установить зажигание можете своими руками этим методом либо обратиться на СТО, где угол опережения зажигания выставят по стробоскопу.

Автор видео Андрей Северный (см. внизу видео) делает следующим образом. Поворачивая корпус трамблёра немного против часовой стрелки, выставляет пораньше зажигание и запускает двигатель. Если детонации нет, то так и оставляет для дальнейшей эксплуатации авто.

Если же есть детонация, то поворачивает по часовой стрелке, делая зажигание немного позднее.

Получается, что при проворачивании корпуса против часовой стрелки, трамблёр двигается навстречу бегунку и, следовательно, искра в цилиндре произойдёт пораньше.

И вот у нас бегунок смотрит против метки на корпусе. Затем одеваем крышку трамблёра и поднимаем фиксаторы крышки.

Проверка метки газораспределения

В этом положении проверим метки газораспределения, для чего снимаем защитный кожух, который крепится двумя гайками.

Как сняли кожух, на тыльной стороне шкива распределительного вала можно увидеть метку в виде лунки. На некоторых моторах метка находится на лицевой стороне шкива, и она должна совместиться с меткой на кожухе.

Аналогично меняется и ремень ГРМ. На маховике устанавливается «0», бегунок ставится напротив риски на корпусе трамблёра, и совмещаем метки на ремне газораспределения.

Нужно демонтировать два шкива, пластиковую защиту и отпустив натяжной ролик, снимаем старый ремень ГРМ. Затем ставим новый ремень, проверяем, что все метки на месте и ставим снятые элементы.

Итак. Заводим двигатель и посмотрим, как он себя поведёт после установки зажигания. Запустили мотор и видим, что при резких подачах газа, двигатель плохо отзывается.

Откручиваем крепёж трамблёра и проворачиваем корпус влево, чтобы сделать зажигание немного раньше. Затягиваем гайку крепежа и запускаем двигатель вновь для проверки работы.

После запуска видим, что мотор стал сразу хорошо отзываться на нажатия педали газа, стало быть, зажигание установлено правильно. Детонации при этом не слышно. Сейчас необходимо проверить работу двигателя на ходу.

Проверка работы двигателя на ходу

Для этого мотор прогреем и можно выезжать на дорогу для проверки. При резком разгоне, либо когда машина нагружена, то возможна детонация, которая должна быть еле заметная и кратковременная.

Если же при проверке детонация длительная, то необходимо корпус трамблёра отпустить и провернуть его немного по часовой стрелке и вновь проверить двигатель в движении.

Главное — не путать передачи, включив вместо 2-й, четвёртую передачу, когда раздаётся длительный цокот из-под капота.

При правильной установке момента зажигания двигатель не должен тупить, и вяло отзываться на  газ, но при этом не должно быть детонации. Нужно найти «золотую» середину.

Смотрите на видео, как машина идёт на 5-той передаче, где-то 60 км/ч. При нажатии на педаль акселератора проскочила лёгкая еле заметная детонация. Значит, в этом случае, найдена золотая середина при установке угла опережения зажигания. Двигатель отзывается хорошо и не детонирует.

При этом машина отлично отзывается на педаль газа. Можно чуток установить пораньше, но можно оставить и как есть.

Неисправности и ремонт

Ремонт ТНВД КамАЗа можно делать самостоятельно при наличии необходимых инструментов и оборудования.

Основные неисправности ТНВД и причины их появления:

  1. Вода в топливном механизме. Данная поломка может свидетельствовать о неисправности топливного фильтрующего элемента, разбавленном топливе, нарушении герметичности топливных приводов.
  2. Уменьшенная и неравномерная подача рабочей жидкости. В этом случае рекомендуется проверить плунжер на наличие повреждений, а также осмотреть клапаны нагнетательного типа, хомуты рейки. Следует проверить пропускную способность форсунок.
  3. Уходит солярка. Причиной данной поломки может стать нарушение герметичности топливного привода. Поврежденный элемент следует заменить.
  4. Рвет привод. Рекомендуется осмотреть коленчатый вал, а также основные узлы силового агрегата на наличие повреждений и инородных тел.
  5. Запаздывание системы впрыска рабочей жидкости. Такая неисправность может быть вызвана повреждениями плоскости регулировочного болта толкательного элемента, оси ролика и сбоями частоты вращения кулачкового вала.

Как снять и разобрать

Снятие с двигателя:

  1. Снять клемму с аккумулятора.
  2. Демонтировать радиатор.
  3. Убрать вакуумный насос.
  4. Демонтировать направляющую трубу масляного щупа.
  5. Убрать фильтрующий механизм масляного фильтра.
  6. Провернуть коленвал в направлении вращения до упора.
  7. Отсоединить топливные приводы.
  8. Убрать вакуумный шланг.
  9. Заблокировать коленвал от проворачивания.
  10. Отвернуть болт в центре муфты.
  11. Снять натяжитель цепи.
  12. Вытащить насос, демонтировав привод педали подачи топливной жидкости.

Разборка ТНВД КамАЗа делается следующим образом:

  1. Необходимо снять клапан дозирующего типа с торцевой части корпуса насоса. Для этого нужно отвернуть болты прижимной пластины, освободить клапаны опережения системы впрыска.
  2. Затем следует снять крепления на верхней крышке.
  3. Нужно разобрать плату управления, получив доступ к электронике.
  4. Необходимо выставить требуемое положение коленчатого вала.
  5. Затем нужно демонтировать подшипник при помощи специального оборудования.
  6. В конце следует промыть все детали и отполировать их поверхность.

Как добавить или убавить топливо

Регулировка ТНВД Бош на КамАЗе дает возможность добавить топливо, т.е. выставить необходимое значение подачи топливной жидкости.

Порядок действий при уменьшении горючего:

  1. При помощи ключа на 13 нужно выполнить настройку подачи воздушного потока к механизмам силового агрегата. Благодаря этому дизель сможет смешиваться с воздухом.
  2. Сделать регулировку корректора и запустить мотор для тестирования.
  3. При необходимости нужно дополнительно подкрутить подачу воздушного потока до тех пор, пока не перестанет валить дым.

Для того чтобы прибавить топливо на ТНВД КамАЗа (Евро-2 или Евро-3), нужно сделать следующее:

  1. Подкрутить специальные винты, которые расположены в верхней и боковой части подачи рабочей жидкости.
  2. Во время выкручивания болтов нужно увеличивать промежуток для прохождения горючей смеси. Это поможет нормализовать работоспособность силового агрегата и системы смазки топливного насоса высокого давления.
  3. Увеличив диаметр отверстия, следует завести двигатель и проверить работу всех систем.

Как правильно установить

Установка (монтаж) топливного насоса должна проходить на специальном оборудовании.

Для того чтобы правильно поставить и установить на КамАЗ топливный насос высокого давления, делают следующее:

  1. Устанавливают транспортное средство на специальную платформу.
  2. Монтируют муфту ведомого типа на муфту опережения и закрепляют все при помощи болтов.
  3. Поворачивают муфту таким образом, чтобы бобышки полумуфты ведомого типа встали в горизонтальное положение, а отметка на торцевой части была в зоне указателя.
  4. Устанавливают фланец в сборе с ведущей полумуфтой и пакетами пластин. Фланец должен располагаться на левой части корпуса.
  5. Устанавливают на мотор топливный насос вместе с муфтой и закрепляют все крепежными болтами.
  6. Перед тем как затянуть болты, регулируют плоскостность пакетов пластин, перемещая фланец по валу привода.
  7. На блок цилиндрических элементов насос монтируют в вертикальном положении, не допуская его завала.
  8. Соединяют секции ТНВД с форсунками.
  9. Регулируют угол опережения системы впрыска.
  10. Проверяют наличие масляной жидкости в корпусе ТНВД.
  11. Подсоединяют трубы подвода и отвода масла.

Самостоятельная регулировка зажигания КАМАЗ Евро 2

Система зажигания во всех автотранспортных средствах разработана для воспламенения топливной массы в цилиндрах механизмов внутреннего сгорания. Эта часть автомобиля должна быть хорошо отлажена и обязана исправно функционировать во избежание неприятных ситуаций во время движения. Зажигание – крайне важный момент для работы машины.

Система зажигания

К самому устройству системы запуска есть ряд требований, необходимых для нормальной работы автомобиля. К ним относятся:

  • создание искры в цилиндре в определенный момент;
  • обеспечение рационального момента запуска двигателя, то есть, искра должна появиться с оптимальным опережением, интервал которого варьируется в зависимости от двигательных оборотов и актуальной нагрузки;
  • определенная сила и энергия искры, количественное значение энергии изменяется пропорционально в зависимости от физических и химических характеристик топливной массы.

Зажигание может осуществлять следующими способами:

  • через микропроцессор электронного устройства, где накапливается энергия электричества. Микропроцессор управляет появившейся энергией и создает искру;
  • контактным способом, где процессом управляет особый распределитель — трамблер;
  • бесконтактным способом, где происходящее контролируется транзисторным коммутатором, который взаимодействует с бесконтактными датчиками.

Процессы разные, но сама конструкция имеет множество похожих деталей. Например, свечи, аккумулятор, выключатель, устройства для распределения и накопления зарядов, а также 1703 ремень КАМАЗ.

Настройка

Момент впрыска и зажигание — разные названия одного и того же процесса. Впрыск — это старт подачи топливной массы при передвижении поршня к максимальной точке. Стартер КАМАЗ ЕВРО 2 должен быть исправным. Клапаны впуска при этом должны быть закрыты, как и обратные клапаны. За счет этого в функционирующей камере появляется максимальное давление. Одновременно подается топливо.

Безусловно, при техническом обслуживании в заводских условиях дизельные автомобили настраивают. Однако такой отладки недостаточно. Из-за условий эксплуатации и различного качества автомобильных жидкостей настройку периодически необходимо повторять.

Каждая силовая установка имеет специальные отметки (или градусы), которые нанесены для удобства самостоятельной калибровки. Если устройство отладить и настройки выставить по меткам, то мотор будет функционировать в оптимальном для него режиме. Мотор, топливо, смазочные материалы и запчасти КАМАЗ ЕВРО 2, используемые в процессе, должны соответствовать всем требования ГОСТа.

После процедуры, во время которой владелец автомобиля выставил все элементы системы по заводским отметкам, он должен прочно затянуть особые фиксаторы на моторе и включить его. Автотранспортное средство не должно иметь проблем с заведением и обязано завестись с первого раза. Если этого не произошло, или из выхлопной части начал идти дым белого цвета, то это свидетельствует об ошибке — расстановке ТНВД на 180 градусов. Исправляется ошибка обратным путем: детали откручиваются, осуществляется поворот элементов, а двигатель повторно запускается.

Если заводских рисок нет, элементы необходимо установить на среднем положении регулировочных значков

Для осуществления правильного монтажа необходимо обратить особое внимание на время впрыска

Различные виды зажигания

Процесс работы всего автомобиля КАМАЗ заметно зависит от момента впрыска. Если в машине начало осуществляться раннее зажигание, то поршень не способен добраться до высшего положения до поступления топлива в полость рабочей камеры. К признакам такого явления относятся:

  • жесткое функционирование силового аппарата;
  • наличие звона при нажимании педали газа, который усиливается во время повышения температуры на силовом устройстве;
  • наличие слабой тяги;
  • увеличенный расход топливных масс.

Во время позднего зажигания поршень двигается вниз от своей верхней точки, а топливо одновременно начинает движение. Искра отстает от всего процесса и завершает его. Признаки позднего запуска следующие:

  • наличие белого дыма, идущего из выхлопной системы. Чем серьезнее проблема, тем больше количество белого дыма;
  • неверный набор оборотов двигательным агрегатом;
  • слишком мягкое функционирование силового аппарата;
  • тряска мотора во время плавного нажатия на педаль (увеличение крутящего момента значительно снижает этот эффект);
  • увеличение расхода топлива;
  • перегрев мотора;
  • плохая тяга автомобиля.

Правильно ли отрегулирован угол впрыска

Проверять правильность настройки зажигания необходимо путем включения и выключения двигателя. Если присутствуют признаки некорректной работы двигателя, необходимо повторять описанные действия до получения желаемого результата. На правильность установки указывает отсутствие посторонних шумов и скорость завода мотора. Убедиться в корректной работе можно использовав холостой ход. Скорость вращения должна быть 600 оборотов за минуту. Не забывайте о технике безопасности во время проведения работы. Убедитесь, что система подачи горючего выключенная и вы зафиксировали автомобиль.

Что может быть лучше для вас и вашего автомобиля?! А увеличение потребления горючего вашим грузовиком почувствуется быстро, в момент вашего скорого визита на заправку и отплаты по чеку. Следите за здоровьем вашего железного “друга”!

Источник

Регулировка зажигания КАМАЗ

Моторы грузовых авто российского производства отличаются повышенной чувствительностью в отношении неправильного регулирования зазора, поэтому важное значение имеет корректное выставление максимального угла. Иначе работа двигателя становится неправильной

  • Вначале требуется установка метки на ТНВД таким образом, чтобы топливо впрыскивалось на 4 миллиметра до входа поршня в позицию ВМТ. Для этого нужно поставить отметку на краю указателя-стрелки, которая установлена на насосе. То есть требуется осуществлять вращение двигателя во время движения до совмещения риски с меткой указателя, а в момент этого совмещения подаётся топливо.
  • Затем отметка передвинется далее. Поршень входит в позицию мёртвой верхней точки во время совмещения риски с краем стрелки. Во избежание ошибки на данной стадии позиция поршня в этой точке закрепляется специальным стопором, местом расположения которого является картер маховика.
  • Во время одного поворота вала ТНВД поршень входит в мёртвую точку дважды. Требуется определить позицию, в которой осуществляется сжатие внутри цилиндра. Если во время настройки угла опережения насос не снимается, можно просто подвести на муфте риску, ведущую к стрелке-указателю. Стопор может быть опущен, затем нужно осуществлять разностороннее вращение маховика для вхождения стопорного элемента в паз. Требуется совершать это вращение, пользуясь рычагом, который установлен в особое отверстие, имеющееся на торце маховика.
  • После выполнения вышеописанных действий можно достичь установки поршня в точку момента сжатия. Затем требуется ослабление винтов, с помощью которых крепится насосный привод, и совмещение после этого отметки с краем стрелки. Именно эта позиция – самая оптимальная. При смещении метки мотор работает неправильно, с плавающими оборотами.

Установить зажигание на КамАЗе

Ответ на поставленный вопрос выполним на примере КамАЗ 740. Для этого опишем порядок зажигания КамАЗ 740, который схожий с многими моделями данного класса.

Установка зажигания КамАЗ 740 осуществляется в несколько этапов:

  • начало работы начнем с поднятия кабины грузовика
  • зафиксируем кабину на опорах, чтобы обезопасить работу человека
  • найдите маховик, на котором отыщите шток, он находиться на задней части маховика сверху по левую сторону.
  • приподнимаем шток и выполняем поворот на девяносто градусов, затем возвращаем на исходное место
  • найдите болты на кожухе маховика в количестве два, открутите их, понадобится ключ на семнадцать мм.
  • для продолжения работы снимите грязезащитный щиток
  • через щелевой проход кожуха в маховик вставляем прут твердого сплава длиною 400 мм и диаметром 10 мм
  • выполняйте вращательные движения коленвалом пока не заблокируется движение
  • если муфта ТНВД расположена шкалой вверх, нужно добиться совпадения двух меток: нулевой с меткой на фланце топливного насоса, закрепить двумя болтами
  • в случае положения детали в обратном направлении, поднимите стопор и поверните коленвал на один 360 градусов. После этого повторите действия, описанные выше.

Порядок и последовательность действий

После прогрева движка до рабочей температуры глушим его, поднимаем и стопорим кабину. Сперва опускаем фиксатор маховика (1). В случае невозможности этого сделать по причине его закисания, разбираем, чистим и смазываем, теперь он будет, как новенький.

Берём вороток или пруток подходящих размеров (длины, толщины). На маховике существуют корончатые выступы с отверстиями для его проворачивания. Подлезаем снизу, вставляем вороток в отверстие маховика и проворачиваем по ходу мотора до его фиксации (2).

Теперь мы знаем, что в первом цилиндре установлен такт сжатия, но поршень не дошел до верхней мертвой точки примерно на 25-30 градусов. При этом обязательно зажимной винт привода своей головкой должен смотреть вверх (3), и совпадет фиксатор маховика. Следующим этапом регулировки зажигания Камаз будет ослабление двух болтов на 17мм муфты опережения впрыскивания (4). Эту процедуру можно проделать в самом начале. Далее откручиваем топливную трубку 1-го цилиндра (5).

Полностью убираем соляру из углубления штуцера плунжера (секции). Отводим отверткой ТНВД вместе с муфтой до конца против часовой стрелки по направлению стрелки, указанной на фото (6), кабина у нас справа. Затем медленно и понемногу (на2-3мм), постукивая отверткой по сектору с регулировочными рисками, крутим муфту в обратную сторону (7) до тех пор, пока в углублении штуцера не появится первая капля солярки (8). Это и будет нашим моментом впрыска. Как только это произошло, фиксируем и затягиваем всё, теперь можно заводить машину.

Если с первого раза у вас не получилось, ничего страшного. Проделайте данную операцию до тех пор, пока не добьетесь нужного результата. На метки, расположенные на корпусе и муфте, ориентироваться на 100% не рекомендуется. Используйте их, как базовый ориентир. В процессе эксплуатации они могли «перемещаться» с одного места на другое, или вообще быть стерты.

Как установить зажигание на КамАЗе ТНВД BOSCH (Бош)

  • ищем планку на корпусе регулятора
  • берем шестигранник на 8 мм
  • открываем отверстие на планке
  • вращаем кулачковый вал
  • после нахождения зуба блокируем кулачковый вал за зуб-ответчик

Это интересно: Комбинированные дорожные машины (КДМ) на базе автомобилей КамАЗ

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
