Ищем неисправности на приборной панели мазда 3 и исправляем

Диагностика

Диагностика электронных систем предъявляет требования к соблюдению определенных процедур. Для успешного проведения диагностики и определения неисправности необходимы знания общих принципов работы электронных систем автомобиля, наличие специальных диагностических средств и справочной документации.

Работоспособность системы управления двигателем и системы впрыска топлива во многом зависит от исправности механических и гидромеханических систем. Некоторые отклонения в работе могут быть ошибочно приняты за неисправности электронной части системы управления:

• низкая компрессия;
• сбой фаз газораспределения из-за неправильно проведенного ремонта двигателя;
• подсос воздуха во впускном коллекторе через неплотности соединения;
• неудовлетворительное качество топлива.

В процессе работы с электронными системами автомобиля необходимо выполнять меры предосторожности для предотвращения появления дополнительных проблем при проведении диагностики:

• Перед демонтажом-монтажом любых электронных элементов рекомендуется отсоединить отрицательную клемму аккумулятора.
• Недопустимо отключение аккумулятора от бортовой сети автомобиля при работающем двигателе.
• Не допускается отключение и подключение диагностического разъема при включенном зажигании.
• Конструкция разъема предусматривает соединение проводов только при определенном положении. Обе части соединителей имеют ориентирующие элементы. Неправильное соединение может привести к выходу из строя блока управления или другого элемента электронной системы.

Главный элемент электронной системы управления — микропроцессорный блок управления, получающий с датчиков информацию о работе двигателя и других систем, которыми он управляет. Блок управления в режиме реального времени осуществляет самодиагностику элементов системы управления.

При выявлении ошибки в память блока управления заносится код неисправности, а на панели приборов загорается контрольная лампа. В этом случае необходимо в кратчайший срок определить причины неисправности и устранить ее. Эксплуатация автомобиля в аварийном режиме может привести к ухудшению эксплуатационных характеристик. Вплоть до выхода из строя электронных элементов и механических агрегатов.

Система бортовой диагностики определяет вероятные причины неисправности системы управления, но для выявления конкретных причин необходимо применение специализированных диагностических средств.

Для связи электронного блока управления с внешними приборами используется диагностическая цепь, включающая следующие пункты:

1. Блок управления — источник диагностической информации.
2. Провода от контактов блока управления к клеммам диагностического разъема.
3. Диагностический разъем — место подключения диагностической аппаратуры.

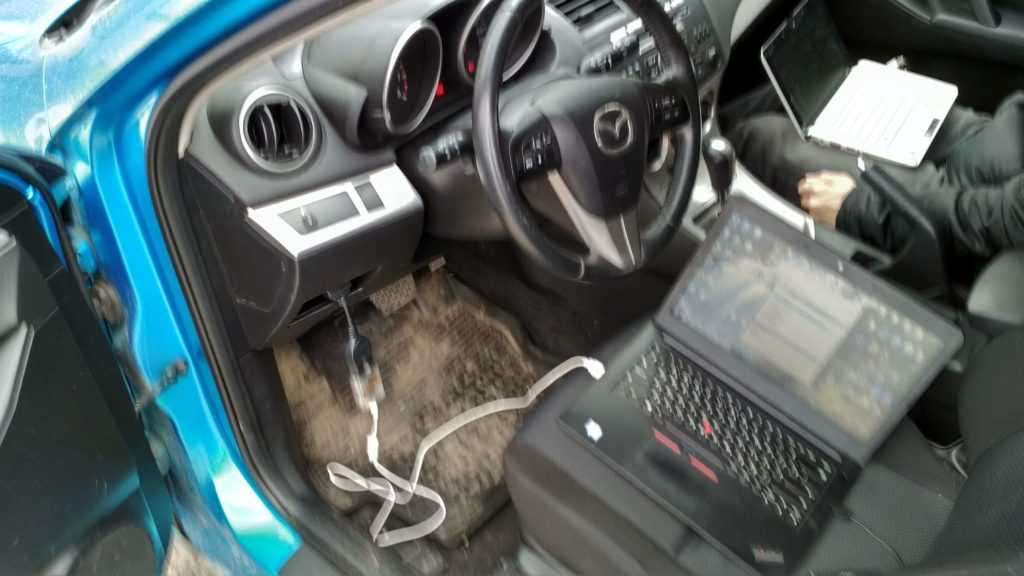

В настоящее время приобрести диагностический тестер ELM может любой желающий. Подключив программу на ноутбук или смартфон, возможно считывать:

• коды ошибок;
• обороты двигателя;
• температуру охлаждающей жидкости;
• краткосрочную топливную балансировку;
• давление во впускном коллекторе;
• данные кислородного датчика;
• нагрузку двигателя;
• состояние топливной системы;
• скорость движения автомобиля;
• разгон от 0 до 100 км/ч;
• абсолютное давление воздуха;
• опережение зажигания;
• температуру всасываемого воздуха;
• массовый расход воздуха;
• положение дроссельной заслонки.

Важно! Диагностика — это не  просто считать ошибки с блока управления по двигателю, коробке передач или АБС. Это достаточно легко и справится каждый желающий, приобретя диагностический сканер

Впоследствии еще нужно разобраться, о чем говорит номер ошибки. Для диагностики, которая полностью раскроет состояние двигателя и установит причины возникших проблем, уже нужен определенный багаж знаний и более серьезные приборы, которые при личном использовании 99,9% времени будут просто лежать дома или в гараже. Все датчики показывает, всякие графики чертит, а с этим надо разбираться.

Тюнинг панели приборов

Наверное, каждого человека, кто провел за рулем уже достаточное количество времени, посещали мысли о том, что какие-то части автомобиля можно «прокачать» или же «сделать тюнинг». Рассмотрим панель приборов у Мазда 3 и расскажем вам о ее тюнинге.

Можно изменить подсветку панели приборов. Вместе с ней можно заменить и подсветку мультимедии и климата, главное, чтобы в вашем распоряжении находилась фантазия и несколько диодов, которые вы установите.

После того, как вы сняли саму панель (к этому мы вернемся чуть-чуть позже), необходимо произвести замену диодов. Тут уже ваша воля как их заменить. Дадим несколько советов по пайке и работе, чтобы упростить тюнинг

Очень важно соблюдать полярность, чтобы диод работал, если ее не соблюсти, ток просто не пойдет, и он не сможет работать. Используйте паяльник, который предназначен специально для маленькой электроники и не держите его больше 1 секунды

Эти советы помогут вам не переделывать несколько раз свет в вашем авто.

Стандартные процедуры

Даже самые неопытные владельцы японского автомобиля смогут справиться с текущим техническим обслуживанием. Помочь в этом могут хорошие порталы с подробными описаниями, что и как делать в собственном авто. Ремонт Мазда 3 своими руками предполагает ряд достаточно обыденных процедур.

Во-первых, замена свечей. С этим рано или поздно придется столкнуться всем. Как только двигатель начинает показывать работу, отличающуюся от нормальной, появляются неровные звуки и прочие подозрительные отклонения, первым делом проверяются свечи. Чтобы их заменить, нужно просто снять защитный кожух двигателя под капотом, затем отсоединить катушку зажигания. После этого можно просто вынуть свечи и поставить новые на их место.

Во-вторых, замены фильтров. Особенно ощущается плохое состояние фильтра салона. Его в условиях переменчивого климата менять придется достаточно часто. У разных моделей Мазды с различными годами выпуска доступ к фильтрам может осуществляться через бардачок или всю переднюю панель. Процесс разборки и обратного монтажа после замены не сложен

Важно не потерять крепления,не сломать пластиковые заглушки и верно соединить половинки нового фильтра. При умелом обращении с отверткой процесс занимает не более сорока минут

Третий пункт обязательного самостоятельного обслуживания: замена масел. Необходимо тщательно следить за периодичностью замены масла в автоматической коробке, в двигателе и ГУРе. При появляющихся подозрениях на неисправность в этих узлах первым делом следует проверить уровень масла и его качество. Для манипуляций с фильтрами в этой области и смазочными жидкостями потребуется яма, но она есть в каждом городе, стоит только поискать.

Пара слов о бортовом компьютере

Бортовой компьютер можно обнаружить не во всех машинах Мазда 3, только в комплектации выше «Базовой». Он выдает информацию следующего вида:

• температура воздуха снаружи;
• автономность;
• текущий расход топлива;
• средний расход топлива;
• средняя скорость;
• пройденный путь.

Чтобы начать им пользоваться, необходимо короткое нажатие на кнопку, расположенную на конце рычага включения стеклоочистителя. Каждое последующее нажатие вызовет появление на дисплее следующего вида информации. Если вы захотите обнулить показания, вам нужно зажать кнопку более, чем на три секунды. Если же мигает символ, обозначающий температуру, то, есть вероятность обледенения стекол.

Текущий расход топлива — это величина топлива, затрачиваемого автомобилем, вычисляется в последние две секунды его использования, функция работает при скорости выше 20 километров в час.

Средний же расход топлива обозначает отношение израсходованного топлива к пройденному расстоянию после последнего обнуления бортового компьютера. Средняя скорость определяется, начиная с момента последнего обнуления показаний компьютера и рассчитывается делением пройденного пути на время поездки.

Пройденный путь – расстояние, пройденное после последнего обнуления. Вот и все фикции, которые позволяет использовать бортовой компьютер.

Описание значков на панели приборов Мазда 3

Восклицательный знак на панели Мазда 3

Индикатор указывает на то, что в машине имеются неисправности. Лампа нередко загорается одновременно с другими иконками, которые уже и говорят непосредственно о самой проблеме.

Ошибки на панели

Полный список диагностических кодировок насчитывает сотни позиций. По этой причине, далее приведены только самые распространенные неисправности, встречающихся при диагностике ошибок при помощи компьютера.

https://youtube.com/watch?v=dFsdKXJy5a0

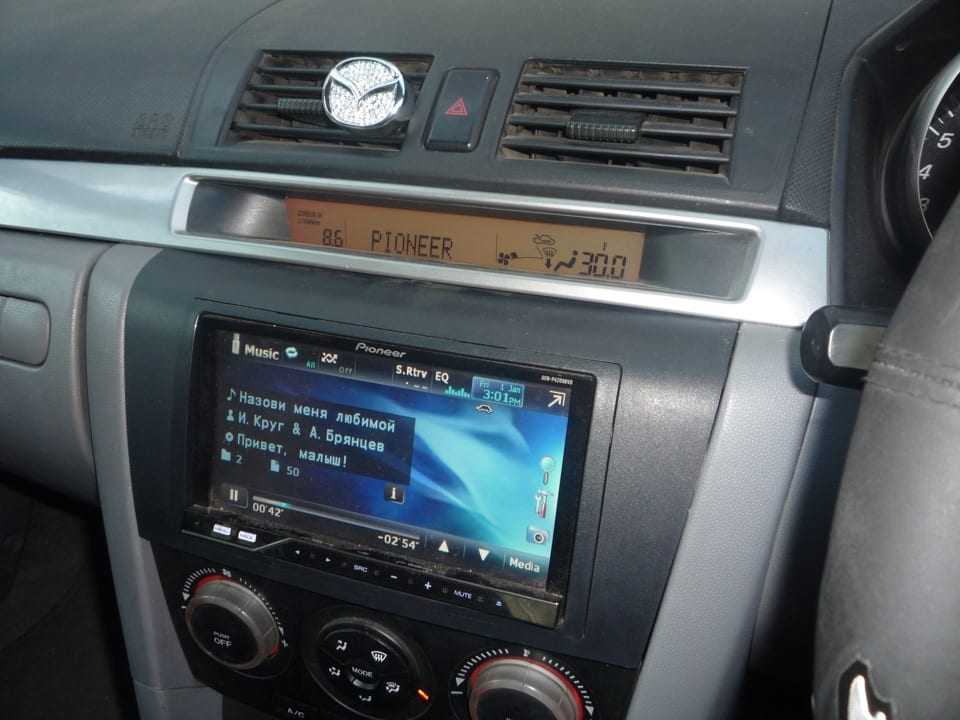

Снятие и установка приборной панели

Итак, давайте начнем по порядку. Какие нужно выполнить действия, чтобы разобрать головное устройство?

1. Первым шагом нужно снять панельку, чтобы это осуществить, нужно открыть бардачок и нажать внутри него на зажимы. Затем просто оттягиваем панель от торпедо.
2. Необходимо открутить два болтика, которые держат головное устройство.
3. Тянем за головное устройство до тех пор, пока оно не выйдет из торпедо целиком.
4. Отсоединяем провода антенны и сети.
5. Полностью убираем головное устройство из машины.

После того, как вы проделаете эти пять шагов, вы можете производить тюнинг. Само головное устройство разбирается несложно, достаточно раскрутить все болтики и поддеть плату отвёрткой, а затем можно уже приступать и к пайке.

Но если вы хотите снять приборную панель, то придется действовать иначе:

1. Демонтировать боковую отделку (прямо под рулем)
2. Теперь тянем ручку капота до упора, там можно заметить разъем внутри нее, вставляем туда плоскую отвертку и тянем.
3. Нужно выкрутить винт, находящийся за рычагом.
4. Вытягиваем панель, начиная с правой стороны.
5. После того, как вы вытянете правую сторону, вытягивайте и левую.
6. Теперь возвращаемся к первому списку и выполняем все те пять пунктов.
7. Но теперь еще понадобится вытащить и все вкладки в левой стороне для демонтажа следующей части.
8. Вытаскиваем резиновую заглушку над рулевым колесом.
9. Извлекаем защиту панели.
10. Удаляем два болта под панелью и еще один над ней.
11. Разворачиваем панель приборов и отсоединяем ее от проводов.

Поздравляю, теперь вы можете приступать к тюнингу!
