Самодиагностика по кодам ошибок камаз (euro 3-4): советы, фото и видео

Расшифровка кодов неисправностей

О том, что КамАЗ 6520 требует диагностики свидетельствует горящий на приборной панели Check. Нужно:

  • отыщите под баранкой кнопку диагностики;
  • оттолкните клавишу вниз или вверх на 2 секунды;
  • ожидайте, кнопка должна встать обратно и замигает Чек;
  • число мерцаний с длинным промежутком сообщает первую цифру шифра;
  • с краткой паузой на вторую цифру.

КамАЗ 6520: код ошибки SPN

Компьютерная диагностика позволяет более точно определить причину неисправности, чем блинк-код, высвечивающийся с помощью «чека». В таком случае на экране сканера появится код с буквами SPN перед ним. Например, SPN 523613 FMI 2, свидетельствующий о поломке контроллера дозы подачи топлива.

Таких кодов намного больше, чем стандартных блинк-шифров и они все подаются в формате «SPN число FMI число». Именно по FMI отличаются коды указывающие на схожую проблему, поэтому имеющие одинаковое число. Скажем, SPN 523613 говорит о том, что неполадка кроется в топливном насосе, но на то, какая конкретно указывает FMI 2, 3, 4, 15, 16, 17, 18, 7 или 5. На различные поломки в предохранительном клапане будет указывать FMI 1, 2, 4 для SPN 523470.

Не все, но многие ошибки имеют аналог в блинк-коде. Например, для SPN 792 FMI 5 таким аналогом является номер ошибки 11.

Ошибки двигателя

Основные ошибки в работе движка выглядят так:

Код Обозначение
2145 Глючит рециркуляция выхлопа.
3009 Понизьте обороты.
3050 Нейтрализация выхлопа глючит.
3063 Фаза иннерции неоконченная.
4238 Проверьте систему впрыска. Слабое давление.
4239 Нейтрализация мочевиной глючит.

Неисправности автономного отопителя ПЖД (прамотроника)

Если на КамАЗ 6520 стоит автономка, то о проблемах с ней будет говорить появление кода 2377. Данная ошибка — свидетельство слишком высокого уровня напряжения на линии, идущей к вентилятору.

Ошибки АБС

На неисправности в работе ABS указывает код 28. В большинстве случаев за этим кроется плохой или потерянный электроконтакт.

Говорит появление одной из трех ошибок:

  1. 2182;
  2. 2183;
  3. 4308.

Неисправности турбины

Определить, что нагнетатель КамАЗа неисправен можно по следующим признакам:

  • снижение мощности;
  • из выхлопа идет дым при разгоне;
  • повысился аппетит по маслу и горючке;
  • шумит в области движка.

Нужна комплексная проверка турбины. Основные номера ошибок: 102, 595, 687.

Неисправности ПГУ

Если ПГУ КамАЗ 6520 неисправен, то водитель столкнется, скорее всего, с такими симптомами:

  1. запоздалый отклик системы в начале движения или при переключении передач;
  2. необходимость сильного нажатия на педаль;
  3. заклинивание сцепления.

Чаще всего поломка возникает из-за распухания манжеты или повреждения выпускного клапана. Самостоятельный ремонт не рекомендован.

Поломка 1121

Говорит о том, что сломался первый контроллер температуры на впуске воздушного потока. Причина чаще всего кроется в коротком замыкании.

Неисправность Р1551

Свидетельствует о проблемах в функционировании АКПП. Зачастую связана с поломкой какаго-то из элементов управления, который требует замены.

Поломка 1653

Если высветился этот код, то придется обращаться в сервисный центр — он говорит об активировании режима ограничения технических характеристик мотора.

Код 4095

Сигнализирует о том, что давления масла в системе смазки не нормальное. Иногда возникает из-за нарушения герметичности двигателя.

Ошибка 4375

Сообщает о проблемах с модулем поддержания давления в 6 скате. Бывает, возникает не из-за проблем с модулем, а из-за засорения пневмопроводов.

Ошибка 523615

Говорит о том, что что-то случилось с дозатором топливного насоса. Первым делом стоит проверить проводку и аналогово-цифровой преобразователь сигнала управления устройством.

+7(926)44-55-661 и

Сделать качественную диагностику двигателя грузовика на сегодня возможно в любой точке московской области. В нашей компании работают только специалисты своего дела. У нас есть услуга выезда рабочего на дом или гараж. Все профессионалы работают с электронными системами КамАЗов на дилерском уровне уже более 15 лет. В дороге вам не придется долго искать хорошего мастера, ведь есть риск попасться на мошенников, и сомнительные конторы. Мы гарантируем, что на место прибудет только квалифицированный мастер диагност, который решит все ваши проблемы с двигателем. Наши сотрудники проводят диагностику всех типов двигателей отечественных автомобилей грузового типа.

Расшифровка ошибок

Расшифровка кодов ошибок КамАЗ представлена в инструкции программы, которая используется для диагностики. Примеры ошибок:

  • 213 — нарушение в работе устройства управления силовым агрегатом;
  • 296 — упало давление масляной жидкости;
  • 2973 — сбои в системе контроля за давлением воздуха во впускном коллекторе;
  • 214 — перегрев масляной жидкости;
  • 235 — недостаточное количество охлаждающей жидкости в системе;
  • 425 — высокая температура масла;
  • 3617 — отсутствует сигнал многоступенчатого переключателя;
  • ошибка 4335 — проблемы с подачей воздуха;
  • 275 — некорректно работает ТНВД;
  • 429 — высокие показатели напряжения в цепи топливного индикатора;
  • 351 — нарушение в работе форсунок;
  • 415 — невысокий уровень рабочей жидкости;
  • 261 — перегрев горючего.

Поломки датчиков

Коды неисправностей датчиков КамАЗа-34334, 6308 и других моделей с двигателем Евро-4:

  • 221 — поломка в датчике положения педали, которая отвечает за подачу рабочей жидкости;
  • 232 — неисправность датчика, измеряющего атмосферное давление;
  • 335 — дефекты в проводке выходного каскада управления лампой;
  • 231 — сбой в работе датчика давления наддува на электрический блок управления;
  • 124 — фиксация некорректного показателя напряжения;
  • 345 — некорректная работа передачи сигнала с индикатора давления отработанных газов;
  • 113 — проблемы с частотой вращения распредвала;
  • 112 — некорректные показатели, поступающие на блок управления от коленвала;
  • 246 — сбои в работе датчика температуры;
  • 00550 — неисправность штекера ТНВД.

Неисправности ДВС

Список поломок ДВС на КамАЗе:

  • 726 FMI 2 — неисправности в работе индикатора позиции устройства, отвечающего за распределение жидкости;
  • SPN 526313 FMI 6 — брак устройства, которое контролирует уровень давления в механизме рампы;
  • SPN 520211 FMI 12 — нет сообщения от системы АБС;
  • SPN 791 FMI 4 — низкий уровень заряда;
  • 523470-2 — нет напряжения в цепи механизма, отвечающего за сброс показателей давления;
  • SPN 523613 FMI 16 — износились фильтры очистки рабочей жидкости;
  • 77 FMI 0 — высокие обороты двигателя;
  • 190-3 — сбой в работе;
  • 110-0 — высокий уровень температуры мотора;
  • 132-4 — сбой в распределении воздушного потока;
  • 653-0 — повреждение в системе питания форсунки.

Другие поломки

Коды ошибок в системе Причина поломки
SPN 977 FMI 4 Неисправности в работе цепного механизма кондиционера
98-1 Превышено количество оборотов коленчатого вала
523601-4 Низкий уровень топлива и масла
3514-31 Вышел из строя источник питания
675-4 Замкнуты форсунки
13688-4 Реле топливного насоса замкнуло на землю
91-4 Нечеткий сигнал от датчика, отвечающего за позицию тормозного механизма
171-3 Эта ошибка расшифровывается как сбой в работе термометра
1072-4 Клапан был замкнут на землю
111-3 Сильный сигнал от индикатора уровня антифриза
1188-5 Отсутствует связь с реле подогрева воздушного потока
110-2 Датчик, отслеживающий температуру антифриза, работает некорректно
1188-4 Произошло замыкание на землю в регулировочной цепи клапана давления

Чтение кодов ошибок двигателя с помощью системы самодиагностики ЭБУ ЗМЗ-409 в полевых условиях

Ситуация, когда где то на проселочной дороге вдали от населенных пунктов внезапно загорелась оранжевая лампа Check Engine и двигатель Уаза начал работать с заметными перебоями или заглох и не хочет заводится, довольно неприятна, но не смертельна. В большинстве случаев, на исправной и своевременно обслуживаемой машине, неисправность всегда лежит на поверхности, и ее удается быстро найти и тут же на месте устранить.

Если же внешний осмотр двигателя, его датчиков, узлов и систем никакого результата не принес, то неисправность можно точно выяснить узнав ее цифровой код, который записал в свою память электронный блок управления двигателем.

Контрольная лампы неисправности двигателя в обычном режиме работы только сигнализирует о том, что какая то ошибка в системе существует. И хорошо, если в машине установлен бортовой компьютер, который обладает возможностью считать с памяти ЭБУ и вывести код неисправности на свой дисплей или озвучить его, чтобы можно было понять куда смотреть и что надо ремонтировать или менять.

Но только если двигатель ЗМЗ-409 имеет класс Евро-2 с соответствующей диагностической колодкой и подведенной L-линией на вывод «10». Если двигатель класса Евро-3 с диагностическим разъемом типа OBD-II, то тут уже нужно возить с собой специальный диагностический сканер или ноутбук с установленной диагностической программой, адаптером и кабелем.

Каждой неисправности присвоен свой отдельный цифровой код, его и опознают по числу вспышек контрольной лампы. Число коротких вспышек лампы по 0.5 секунды соответствует такой же цифре : одна вспышка — цифра 1, две вспышки — цифра 2, три вспышки — цифра 3, и т.д.

По окончанию вывода первой цифры наступает пауза в 1.5 секунды, а затем таким же образом, с помощью коротких вспышек, выводится вторая.

После вывода второй цифры надо обратить внимание на паузу после нее — если снова 1. Сразу после перевода контроллера (ЭБУ) в режим самодиагностики контрольная лампа должна высветить три раза код 12, это означает начало работы режима самодиагностики

Если кода 12 в начале нет, то это говорит о том, что система бортовой самодиагностики не исправна или вы ее не включили

Сразу после перевода контроллера (ЭБУ) в режим самодиагностики контрольная лампа должна высветить три раза код 12, это означает начало работы режима самодиагностики. Если кода 12 в начале нет, то это говорит о том, что система бортовой самодиагностики не исправна или вы ее не включили.

Следующие кода, после 12, уже будут отображать неисправности. После индикации всех имеющихся в памяти ЭБУ кодов неисправностей снова трижды выводится код 12 и индикация кодов повторяется заново. Если ЭБУ двигателя не может самостоятельно определить неисправность или их просто нет, то на контрольную лампу выводится только код 12.

Пример вывода кода ошибки :

Код 243 — короткое замыкание на «массу» цепи 3 системы зажигания : 12, 12, 12, 243, 243, 243, 12, 12, 12… и так по кругу.12 — одна вспышка в 0.5 сек., пауза в 1.5 сек., две вспышки по 0.5 сек.

, пауза 4 секунды и цикл повторяется еще два раза аналогичным образом.243 — две вспышки по 0.5 сек., пауза в 1.5 сек., четыре вспышки по 0.5 сек., пауза в 1.5 сек., три вспышки по 0.5 сек.

, пауза 4 секунды и цикл повторяется еще два раза.

Кода неисправностей системы впрыска топлива двигателя ЗМЗ-409, их расшифровка, причины возникновения и некоторые дополнительные сведения находятся по ссылкам : номера с 013 по 081 и номера с 091 по 244.

Очистка кодов неисправностей из памяти электронного блока управления

Для автомобилей с двигателями экологического класса 2.

Память хранящую коды неисправностей можно очистить отключив «массу» аккумуляторной батареи на время более 2 минут. При этом необходимо следить за тем, чтобы зажигание было выключенным во избежание повреждения электронного блока управления.

После отключения аккумуляторной батареи теряются накопленная в оперативной памяти электронного блока управления информация о состоянии двигателя и параметры самообучения ЭБУ, поэтому при первом пуске двигатель может работать неустойчиво.

Для адаптации системы управления, запустив двигатель, прогрейте его до рабочей температуры, дайте поработать на холостом ходу не менее 1 минуты и двигайтесь на автомобиле не менее 1 километра в режиме частичной нагрузки двигателя до полного восстановления нормальных рабочих показателей.

Для автомобилей с двигателями экологического класса 3.

Рабочее место водителя: описание

Оснащение водительской кабины КАМАЗ 43188 комфортное. Конструкция рамы сохранила классическую форму, но все модели с начала 2000-х рестайлинговые, то есть, улучшенного типа. Есть мягкое сиденье, система обогрева и охлаждения. В более поздних партиях автомашин предусмотрено спальное место для водителя. Приборная панель с датчиками основных показателей грузовой автомашины имеет антибликовое покрытие, салон теплоизолирован, защищён от шума. Для удобства водителя было установлено цельное лобовое стекло с хорошей обзорностью. Боковые зеркала поворотные, окна опускаются.

Технические характеристики

Габариты

Модель имеет колесную формулу 6 на 4 (Фото) при этом ее длина составляет 10,14 метра, ширина равна 2,43 метра, а высота равна 2,99 метра.

Грузоподъемность и расход топлива

Полный вес загруженного автомобиля составляет 24 тонны – из них 9 350 кг – это снаряженная масса грузовика, 14 500 кг – грузоподъемность. Максимальная скорость шасси не превышает 100 км/час, в бортовом исполнении – до 90 км/час. Впечатляет емкость топливного бака КАМАЗ 65117 – 500 литров, при этом автомобиль приводится в движение достаточно экономичным двигателем: средний расход топлива колеблется в пределах 27 – 30 литров на 100 километров. Автомобиль может использоваться с прицепом, как автопоезд, вследствие более высоких нагрузок расход топлива может повышаться на 2-3 литра на сто километров.

Двигатель

Как мы уже упоминали, большинство автомобилей КАМАЗ 65117 оснащен шестицилиндровым турбированным двигателем Cummins 6 ISBe 300, объемом 6,7 литра, номинальной мощностью 281 лошадиных сил. Эта силовая установка имеет рядное расположение цилиндров, турбонаддув и систему промежуточного охлаждения наддувочного воздуха.

Двигатель Cummins ISB6.7e5 300

На некоторые грузовики КАМАЗ 65117 устанавливается восьмицилиндровый двигатель, разработанный конструкторами концерна, отвечающий экологическим нормам Евро-4 и обладающий заявленным моторесурсом в 800 000 километров. Все двигатели оснащаются предпусковыми обогревателями.

Тормоза

В новой версии автомобиля претерпела значительные изменения тормозная система. Сегодня на каждом колесе КАМАЗ 65117 установлены модернизированные барабанные тормоза с мощными литыми суппортами и увеличенным объемом тормозных камер. Производитель оснастил этот грузовик системой ABS, которая значительно повышает безопасность автомобиля. Претерпел изменения и ручной тормоз: теперь его рычаг привычном для всех водителей направлении: вперед-назад.

Трансмиссия и рулевое управление

Большинство автомобилей КАМАЗ 65117 оборудованы механическими КПП ZF 9S1310, поставляемой немецким производителем КПП ZF Friedrichshafen AG. Новая коробка передач значительно повысила стоимость автомобиля, но и надежность нового узла не идет ни в какое сравнение с прежней КПП. Теперь можно сказать, что КАМАЗ 65117 получил современную, надежную и удобную коробку передач

Благодаря новой трансмиссии увеличилась маневренность грузовика, что особенно важно при его эксплуатации в условиях современного города

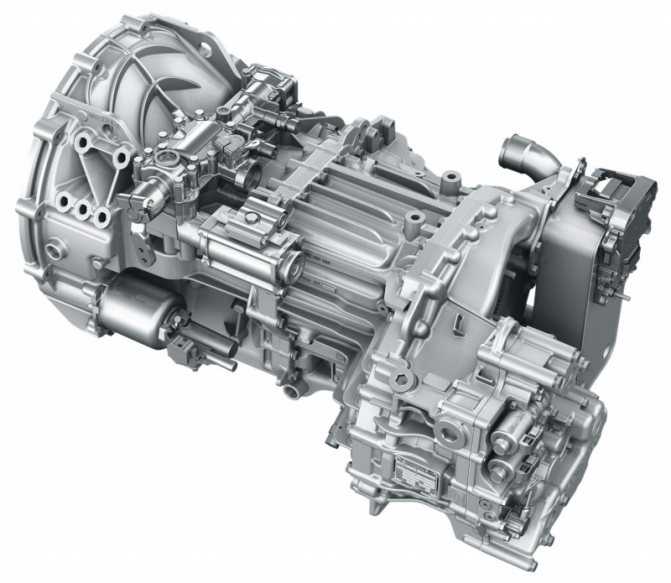

Комплект инструмента для КПП ZF 9s1310

Рулевое управление рестайлинговой версии отличается информативностью и низким коэффициентом усилия на рулевом колесе. Следует также упомянуть, что все новые грузовики оснащены гидроприводом руля.

С более подробным описанием и полными техническими характеристиками КАМАЗ 65117 можно познакомиться в таблице:

Грузоподъемность автомобиля, кг 11575/14500
Полная масса а/м, кг 20000/24000
нагрузка на заднюю тележку, кг 15600/18000
нагрузка на переднюю ось, кг 4400/6000
Полная масса автопоезда, кг 34000/38000
Полная масса прицепа, кг 14000
Снаряженная масса, кг 8425/9425
нагрузка на заднюю тележку, кг 4950/5450
нагрузка на переднюю ось, кг 3475/3975
Модель двигателя Cummins ISB6.7e5 300 (Евро 5)
Макс. полезный крутящий момент, Нм (кгсм) 1087 (111)
при частоте вращения коленчатого вала, об/мин 1300
Максимальная полезная мощность, кВт (л. с.) 215 (300)
при частоте вращения коленчатого вала, об/мин 2500
Рабочий объем, л 6,7
Расположение и число цилиндров рядное, 6
Тип двигателя дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха
Модель КП ZF 9S1310
Передаточные числа на передачах 1-9,48; 2-6,58; 3-4,68; 4-3,48; 5-2,62; 6-1,89; 7-1,35; 8-1,00; 9-0,75; ЗХ-8,97
Тип механическая, девятиступенчатая
Управление механическое, дистанционное
Число передач КП 9

КАМАЗ 65117

Назначение машины

В 1969 году, в связи с дефицитом отечественных большегрузных автомобилей, правительством СССР было принято решение о строительстве нового автомобильного завода в городе Набережные Челны. В оснащении и наладке предприятия принимали участие несколько сотен зарубежных , «Камацу», «Хитачи», «Свинделл-Дреслер», «Либхер» и еще около 700 фирм. Первый грузовик сошел с конвейера завода в феврале 1976 года. С тех пор инженеры компании разработали и запустили в производство множество моделей, среди которых особым спросом пользуется КАМАЗ 65117 в исполнении шасси и бортовой грузовик.

КАМАЗ 65117

Помимо шасси, бортовых грузовиков и седельных тягачей концерн КамАЗ производит десятки различных специализированных автомобилей: зерновозов, самосвалов, автомобилей с манипулятором, специальной военной техники. Большинство комплектующих производятся непосредственно на заводах концерна, однако многие запчасти и целые узлы закупаются за границей. Например, на большинстве новых автомобилей КАМАЗ 65117 устанавливается дизельный двигатель от американской компании Cummins. Как следствие, значительно возросла надежность автомобиля, снизился уровень расхода дизтоплива.

Как сбросить ошибки на КамАЗе Евро 4

Достаточно часто случается такая ситуация, когда вы в ходе диагностирования посчитали, что поломка незначительна и пока ремонт не требуется, так как она не влияет на работу. Однако её наличие накладывает некоторые ограничения на работу машины: она может не заводиться, или могут быть ограничены обороты двигателя.

В этом случае нужно сбросить «Чек», то есть обойти электронную блокировку. Способов существует много, но самый распространённый и простой это снять клемму аккумулятора. В большинстве случаев он поможет, но если нет, то есть ещё возможность коротко замкнуть цепь вашего автомобиля. При этом перегорит предохранитель, но после его замены Чек должен погаснуть и все ограничения должны быть обойдены.

Как сбросить ошибки на КамАЗе Евро 4

Достаточно часто случается такая ситуация, когда вы в ходе диагностирования посчитали, что поломка незначительна и пока ремонт не требуется, так как она не влияет на работу. Однако её наличие накладывает некоторые ограничения на работу машины: она может не заводиться, или могут быть ограничены обороты двигателя.

 Загрузка …

В этом случае нужно сбросить «Чек», то есть обойти электронную блокировку. Способов существует много, но самый распространённый и простой это снять клемму аккумулятора. В большинстве случаев он поможет, но если нет, то есть ещё возможность коротко замкнуть цепь вашего автомобиля. При этом перегорит предохранитель, но после его замены Чек должен погаснуть и все ограничения должны быть обойдены.

Технические характеристики

Габариты

Модель имеет колесную формулу 6 на 4 (Фото) при этом ее длина составляет 10,14 метра, ширина равна 2,43 метра, а высота равна 2,99 метра.

Грузоподъемность и расход топлива

Полный вес загруженного автомобиля составляет 24 тонны – из них 9 350 кг – это снаряженная масса грузовика, 14 500 кг – грузоподъемность. Максимальная скорость шасси не превышает 100 км/час, в бортовом исполнении – до 90 км/час. Впечатляет емкость топливного бака КАМАЗ 65117 – 500 литров, при этом автомобиль приводится в движение достаточно экономичным двигателем: средний расход топлива колеблется в пределах 27 – 30 литров на 100 километров. Автомобиль может использоваться с прицепом, как автопоезд, вследствие более высоких нагрузок расход топлива может повышаться на 2-3 литра на сто километров.

Двигатель

Как мы уже упоминали, большинство автомобилей КАМАЗ 65117 оснащен шестицилиндровым турбированным двигателем Cummins 6 ISBe 300, объемом 6,7 литра, номинальной мощностью 281 лошадиных сил. Эта силовая установка имеет рядное расположение цилиндров, турбонаддув и систему промежуточного охлаждения наддувочного воздуха.

Двигатель Cummins ISB6.7e5 300

На некоторые грузовики КАМАЗ 65117 устанавливается восьмицилиндровый двигатель, разработанный конструкторами концерна, отвечающий экологическим нормам Евро-4 и обладающий заявленным моторесурсом в 800 000 километров. Все двигатели оснащаются предпусковыми обогревателями.

Тормоза

В новой версии автомобиля претерпела значительные изменения тормозная система. Сегодня на каждом колесе КАМАЗ 65117 установлены модернизированные барабанные тормоза с мощными литыми суппортами и увеличенным объемом тормозных камер. Производитель оснастил этот грузовик системой ABS, которая значительно повышает безопасность автомобиля. Претерпел изменения и ручной тормоз: теперь его рычаг привычном для всех водителей направлении: вперед-назад.

Трансмиссия и рулевое управление

Большинство автомобилей КАМАЗ 65117 оборудованы механическими КПП ZF 9S1310, поставляемой немецким производителем КПП ZF Friedrichshafen AG. Новая коробка передач значительно повысила стоимость автомобиля, но и надежность нового узла не идет ни в какое сравнение с прежней КПП. Теперь можно сказать, что КАМАЗ 65117 получил современную, надежную и удобную коробку передач

Благодаря новой трансмиссии увеличилась маневренность грузовика, что особенно важно при его эксплуатации в условиях современного города

Комплект инструмента для КПП ZF 9s1310

Рулевое управление рестайлинговой версии отличается информативностью и низким коэффициентом усилия на рулевом колесе. Следует также упомянуть, что все новые грузовики оснащены гидроприводом руля.

С более подробным описанием и полными техническими характеристиками КАМАЗ 65117 можно познакомиться в таблице:

Грузоподъемность автомобиля, кг 11575/14500
Полная масса а/м, кг 20000/24000
нагрузка на заднюю тележку, кг 15600/18000
нагрузка на переднюю ось, кг 4400/6000
Полная масса автопоезда, кг 34000/38000
Полная масса прицепа, кг 14000
Снаряженная масса, кг 8425/9425
нагрузка на заднюю тележку, кг 4950/5450
нагрузка на переднюю ось, кг 3475/3975
Модель двигателя Cummins ISB6.7e5 300 (Евро 5)
Макс. полезный крутящий момент, Нм (кгсм) 1087 (111)
при частоте вращения коленчатого вала, об/мин 1300
Максимальная полезная мощность, кВт (л. с.) 215 (300)
при частоте вращения коленчатого вала, об/мин 2500
Рабочий объем, л 6,7
Расположение и число цилиндров рядное, 6
Тип двигателя дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха
Модель КП ZF 9S1310
Передаточные числа на передачах 1-9,48; 2-6,58; 3-4,68; 4-3,48; 5-2,62; 6-1,89; 7-1,35; 8-1,00; 9-0,75; ЗХ-8,97
Тип механическая, девятиступенчатая
Управление механическое, дистанционное
Число передач КП 9

КАМАЗ 65117

Регулировка сцепления

  1. Регулировка свободного хода педали сцепного механизма. Для этого необходимо измерить свободный ход от центральной части пластины до самой педали. Зазор не должен превышать 12 мм. Если показатель выходит за пределы нормы, необходимо при помощи эксцентрикового пальца прижать педаль к верхнему упору и провернуть палец. Затем нужно закрутить контровую гайку и замерить полный ход.
  2. Отладка свободного хода. Для этого нужно сдвигать рукоятку вала вилки так, чтобы она перемещалась в направлении гайки сферической формы, которая распложена на пневматическом гидроусилителе руля.
  3. Отладка полного хода толкателя усилителя. Рекомендуется отжать педаль до упора и замерить зазор, который должен быть не менее 2,5 см. Также необходимо измерить уровень топливной жидкости в блоке цилиндров.
  4. Устранить негерметичность в системе и настроить датчик педали сцепления.
  5. Запустить двигатель и проверить работоспособность сцепного механизма.

Возможные неисправности агрегатов и систем автомобиля КамАЗ-5490. Самопомощь.

Возможные неисправности агрегатов и систем автомобиля КамАЗ-5490. Самопомощь.

Необходимо своевременно устранять неисправности агрегатов и систем автомобиля, т. к. эти неисправности могут ухудшить экологические и эксплуатационные показатели работы автомобиля (увеличить расход топлива, уменьшить мощность двигателя, увеличить выброс вредных веществ в атмосферу), а также влияют на безопасную эксплуатацию автомобиля.

Контролировать состояние всех систем автомобиля позволяют контрольные приборы и сообщения на дисплее комбинации приборов.

При повороте ключа замка выключателя приборов и стартера в первое фиксированное положение, на панели приборов на 2-3 секунды загораются все контрольные лампы и сигнализаторы.

Если лампы продолжают гореть или загораются во время движения автомобиля, то это означает, что возникла неисправность (см. подраздел Индикация и устранение неисправностей). После устранения неисправности контрольные лампы гаснут.

При появлении критических неисправностей в дополнении к сообщению загорается лампа STOP. В некоторых случаях звучит предупредительный звуковой сигнал.

Как проводят диагностику

Диагностика включает в себя сбор признаков неполадок в системе, сканирование электронной системы управления, сброс и проверку всех механизмов и систем на наличие неисправностей в электронном блоке, осмотр всех датчиков, которые отвечают за бесперебойную работу силового агрегата.

Во время диагностики КамАЗа-5490, 54115, 5308 и других моделей с двигателем, изготовленным по международному экологическому стандарту Евро-3 и 4, замеряют уровень давления в топливной системе, тестируют работоспособность генераторной установки и анализируют выхлопные газы при помощи специального оборудования. Также проверяют обмотку электромагнитного регулятора системы подачи топлива и замыкание в катушках индуктивных датчиков.

Оборудование и программы для диагностики

Существует несколько сканеров для обнаружения проблем в механизмах транспортного средства, например:

  1. Автосканер ДК-5. Это оборудование помогает обнаружить неполадки в работе электронного блока путем считывания и настройки показателей системы управления при помощи компьютера. Этот автосканер можно использовать при температуре до +30°С и относительной влажности воздуха не более 80%.
  2. Сканер EDS-24. Это программно-аппаратный комплекс, предназначенный для компьютерной диагностики грузового транспортного средства. Он включает в себя адаптер USB с развязкой гальванического типа, что дает возможность осуществлять проверку систем в условиях низкого напряжения.

Программы для диагностики:

Где находится реле

Реле стартера расположено за панелью выключателей.

На рисунке представлена схема расположения предохранителя и реле в устройстве КамАЗа.

1 — реле, которое находится на приборной панели машины; 2 — устройство предохранительной системы; 3 — блок питания реле; 4 — предохранитель в положении F1; 5 — реле нажатия на стартере; 6 — реле, расположенный на сигнализаторе; 7 — стеклоочистительное устройство для реле; 8 — реле поворотников.

На рисунке представлено устройство реле на приборной панели.

1, 2, 3, 4 — расшифровка характеристики пунктов представлена ниже; 5 — реле, обеспечивающие подогрев топливного бака; 6 — реле внутри устройства ЭФУ; 7 — реле, обеспечивающее работу фонарей; 8 — устройство реле регулятора остановочной системы; 9 — реле противотуманок; 10 — реле масленого накопителя.

Ниже представлен список применяемых реле.

Установочные механизмы двигателя Cummins:

Установочные механизмы двигателя КамАЗа:

Прежде чем приступить к разбору реле, нужно сделать полную техническую диагностику устройства грузового автомобиля.

Как сбросить ошибки

Сброс на КамАЗе-4334, 5308 и других моделях можно сделать следующим образом:

  1. Прогреть двигатель до рабочей температуры.
  2. Убрать положительную клемму с аккумуляторной батареи на 5-15 минут.
  3. Подключить клемму обратно к аккумулятору.
  4. Повернуть ключ зажигания в последнее положение перед запуском мотора от стартера. При этом должны загореться лампочки и указатели, которые расположены на приборной панели.
  5. Оставить ключ в такой позиции на 1 минуту.
  6. Вернуть ключ зажигания в первоначальное положение.

Если это не помогло, то следует сделать короткое замыкание в цепи транспортного средства. В этом случае после сброса придется заменить предохранительный элемент.

Назначение Камаза 43118

Камаз 43118 — популярная модель грузового автомобиля на шасси, выпускаемая Камским автомобильным заводом. Год начала выпуска 1995, модель успешно выпускается и в настоящее время. По статистике, 43118 был одной из топовых моделей с 2011 по 2016 год находилась на вершине рейтинга рекордов продаж, в том числе множество партий авто шло на экспорт. По назначению автомобиль относится к бортовым грузовым машинам, иногда встречается упоминание о модели, как о лесовозе, сортиментовозе (специальном транспорте для перевозки брёвен одинакового размера или других грузов). В 2017 году грузовику было присвоено звание наиболее продаваемого в России.

Этот Камаз относится к моделям, оснащенным гидроманипулятором – устройством для осуществления разгрузки и погрузки материалов на платформу грузовика. Могут применяться для металлических конструкций, лома, древесины. Отличается плавным ходом, высоким уровнем маневренности. Основная сфера применения данного грузового транспорта: лесозаготовительное производство (благодаря наличию манипулятора), строительство, транспортировка габаритных грузов, оборудования и т. д.

Как диагностировать неисправности на грузовом автомобиле КАМАЗ?

IBLOCK_SECTION_ID] => => Тягач КАМАЗ 5490 относится к магистральному седельному типу транспортных средств. На борту грузовой машины установлен силовой агрегат немецкого производства. Двигатель «Мерседес-Бенц» способен выдавать порядка 428 л. с. Система впрыска с топливным механизмом PLD обеспечивает экономичность мотора. На 100 км пути двигатель КАМАЗ 5490 потребляет порядка 33 литров дизтоплива. Установленный в машине силовой агрегат отвечает требованиям экостандарта Евро 5. Характерной особенностью является комфортабельная кабина европейского типа, максимально приспособленная для продолжительных переездов по трассам: резиновые коврики на полу, мягкие сиденья, холодильник. Для удобства водителя предусмотрена электронная приборная панель с сенсорным дисплеем. Электрика КАМАЗ 54901 работает под напряжением 24 В. Согласно действующему законодательству, номер двигателя КАМАЗ 740 указан на стенке блока цилиндров с левой стороны по ходу движения. Маркировка на силовом агрегате не имеет повторений. Здесь указываются сведения о коде базового двигателя, версии, годе выпуска, а также порядковое число. Данные наносятся в две строки ударным способом для наиболее качественного пробивания цифр. Центральный блок управления с электрическим оборудованием на основе CBCU3-E24L составляет базу мультиплексной архитектуры тягача. Задачей компонента становится контроль электрооснащения машины. Задачей блока управления является подготовка и обработка информации для отображения. Благодаря тому, где находятся органы управления седельным тягачом КАМАЗ 5490, можно диагностировать неполадку прямо внутри кабины грузовика. Контрольные приборы чутко отслеживают состояние механизмов автомобиля. При обнаружении сбоев на дисплей выводится соответствующее сообщение.

Коды ошибок двигателей с ЭБУ BOSCH

Получить код ошибки можно при помощи кнопки:

  • под рулём;
  • на панели предохранителей.

Если вы используете кнопку под рулевым колесом, то она имеет верхнее и нижнее положение, сама же кнопка находится, в нейтральном и среднем положении.

Для получения кода неисправности, необходимо:

  1. На 2 секунды, зажать кнопку, то ли в нижнем, то ли в верхнем положении.
  2. По морганию значка «Чек» на панели приборов определить неисправность, которая выражается кодом.
  3. Количество бликов с длинными интервалами, показывает первую цифру кода, количество бликов с короткими – вторую.

Схема распознавания кода ошибок КАМАЗ Евро 4. В данном случае код — 24

Далее вас ждёт таблица кодов, в которой будет выложена расшифровка кодов ошибок КамАЗ Евро 4:

  • 11 – неисправна педаль газа, при этой неисправности двигатель не развивает более 1900 об/мин;
  • 12, 13 – неисправен датчик атмосферного давления;
  • 14 – неисправность сцепления, при этой неисправности двигатель не развивает более 1900 об/мин;
  • 15 – некорректная работа коленвала, при этой неисправности двигатель не развивает более 1600 об/мин;
  • 16, 17 – некорректная работа частотных датчиков вращения, при этой неисправности двигатель не развивает более 1800 об/мин;
  • 18 – некорректная работа распредвала, при этой неисправности двигатель не развивает более 1800 об/мин;
  • 19 – неисправность главного реле;
  • 21, 22, 24–26 – неисправность топливного насоса высокого давления, при это неисправности двигатель не заводится;
  • 23 – неправильное положение педалей газа и тормоза;
  • 27 – неисправность рулевой рейки, при этой неисправности машина так же на заведётся;
  • 28 – неисправность тормозов;
  • 29, 51–53, 81–86, 99 – некорректная работа электронного блока управления, в этом случае вам также свой грузовик не завести;
  • 31, 32 – некорректная работа датчика температуры воздуха;
  • 33, 34 – некорректная работа датчика давления воздуха;
  • 35 – неисправность круиз-контроля;
  • 36, 37 – машина, или перегревается, или наоборот, не набирает рабочей температуры;
  • 38, 39 – топливо не набирает рабочей температуры;
  • 41 – сигнал с многоступенчатого входа не соответствует опорному;
  • 42 – превышены допустимые обороты двигателя;
  • 43 – некорректная работа спидометра;
  • 54 – увеличенное напряжение в бортовой сети;
  • 55 – некорректная работа блока управления;
  • 61–67 – некорректная работа сети контроллеров CAN, именно эта система отвечает за корректную работу антиблокировочной системы тормозов (АБС).
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
