Замок зажигания, контактная группа: устройство, принцип работы, ремонт

Как поменять замок зажигания ВАЗ 2110: схема замка зажигания

Разобравшись с возможными неисправностями замка зажигания, перейдем к методам и способам их устранения. Если точнее, рассмотрим, как провести диагностику, что такое схема подключения замка зажигания, как подключить замок зажигания и т.д.

Прежде чем приступить к ремонтным работам, необходимо с помощью тестера провести диагностику, демонтировав замок зажигания:

  • отсоединив от АКБ автомобиля минусовую клемму, вокруг рулевой колонки открутить кожух;
  • отключив разъем замка зажигания, вставить ключ в замок и перевести из положения I в II., замеряя при этом сопротивление между контактами при помощи омметра (данные должны соответствовать определенным значениям, приведенным в специальной таблице);
  • замок зажигания и контактная группа исправна – значение сопротивления  0 Ом.

 Демонтаж замка зажигания:

  • сняв с АКБ минусовую клемму, с помощью отвертки открутить крепежные болты и снять кожух рулевого управления (кожух делится на две части);
  • сняв лицевую часть замка и отсоединив от него штекер с проводами питания, отсоединить указанный штекер с проводами от реле;
  • установив ключ в замке зажигания в положение «0», можно приступать к его демонтажу;
  • открутив винты крепления, снять замок;
  • тестером провести диагностику неисправности;
  • выявив неисправность, приступить к ремонтным работам и сборке устройства в обратном порядке.

Ремонтные работы могут потребовать замены лампочки подсветки, ремонт/ замена контактной группы замка зажигания, замена микровыключателя и прочее. При этом часто проблемной является именно контактная группа замка зажигания.

Расположена контактная группа в глубине корпуса замка. Ее проверку на работоспособность проводят, используя специальную контрольную лампу. Предварительно  рекомендуется сделать проверку на повреждения кабелей, идущих к замку.

Замок зажигания и замена контактной группы на примере ВАЗ 2110:

  • отверткой следует отвести в сторону фиксирующие защелки;
  • выполнить демонтаж старой контактной группы и замену на новую;
  • установить защелки на место.

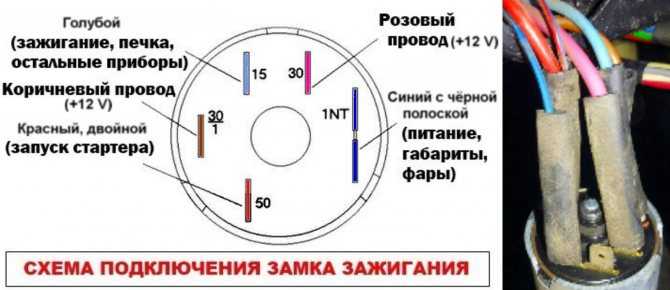

Общая схема подключения замка зажигания на многих авто не отличается сложностью. После отсоединения всех проводов, на некоторых моделях также есть фишка (идущая к замку проводка собрана в фишку, одетую на контакты замка). Так вот, фишка  значительно облегчает монтаж нового элемента. В этом случае   схема подключения замка зажигания  не нужна.

Однако в некоторых автомобилях проводка может быть подключена напрямую к контактам. По этой причине при установке нового элемента, имеющего такой тип подключения проводки, схема подключения потребуется (необходимо изучить мануал или специальную техническую литературу по конкретной модели автомобиля).

Схема подключения электронного зажигания на 402 двигатель


Ваш браузер не поддерживает фреймы! —>

Первый ГАЗ Клуб — AllGAZ.ru > Советы (FAQ) > Наш гараж > Электрика
Двухкатушечное зажигание на 402
Электрика Все вопросы по электрике
Поиск по форуму
Поиск по метке
Расширенный поиск
Найти все хорошие сообщения
Поиск по дневникам
Поиск по метке
Расширенный поиск
Поиск в галерее
Расширенный поиск
Страница 1 из 26 1 2 3 11 > Последняя

В начале августа собрал двухкатушечное зажигание по схеме И. Игнатьева прочитав его статью «без бегунка». Ставил задачи: 1 четкая работа двигателя на холостых 2 приемистость (за счет более мощной искры в результате отсутствия бегунка) 3 гарантированный пуск зимой в холодную погоду

Какие требования предъявляют к свечным проводам?

Любой проводник имеет определенный срок службы. Если кабели уложены в жгут, имеют наружную оплетку и закреплены стационарно (защита от вибрационных нагрузок), период эксплуатации равен продолжительности жизни автомобиля. Другое дело – высоковольтный провод катушки зажигания. Он находится в эпицентре неблагоприятных условий: вибрация, высокая температура (а также перепады в зимнее время), пары бензина, поэтому к качеству изоляции высоковольтных проводов и к сердечнику предъявляются высокие требования:

  • Жилы бывают исключительно медными (как известно, этот материал обладает наименьшим сопротивлением), а вот защитный слой может быть силиконовый или резиновый. Остальные материалы изоляции хоть и обладают хорошей защитой, но недостаточно мягкие. Еще одно требование к высоковольтным проводам – эластичность. В противном случае, от постоянной вибрации поверхность просто растрескается;
  • Толщина оболочки – это поиск компромисса. Если произойдет пробой высоковольтных проводов, искра будет образовываться между центральной жилой и корпусом мотора. До свечи напряжение не дойдет, но и наличие искрящего проводника в подкапотном пространстве, мягко говоря, не полезно для авто. Обратная сторона медали – слишком толстый провод неудобен в монтаже, он неэластичный, что затрудняет укладку и обслуживание;
  • Длина высоковольтных проводов – еще одна головная боль производителя. Из закона Ома известно: чем короче проводник, тем меньше потерь для электрического тока. В автомобиле не так просто разместить все взаимодействующие узлы рядом друг с другом. Установка катушки зажигания над свечными колодцами – хорошо для электриков, но плохо для компоновщиков. К тому же, желательно, чтобы кабели были схожей длины, поэтому схема подключения высоковольтных проводов тщательно рассчитывается, и заменить кабели на универсальные означает нарушить режим работы всей системы зажигания на авто.

Подсветка доски приборов – как устроена панель?

В любом современном автомобиле обязательно должна быть подсветка как доски приборов, так и других кнопок и переключателей, расположенных на торпеде автомобиля. Подсветка замка зажигания – очень распространенное явление в импортных авто. Наши производители до такого не додумались, поэтому многие водители улучшают своего железного коня самостоятельно. Такая подсветка придаст вашему автомобилю особый шарм в ночное время суток, да и удобно это – видеть, куда вставлять ключ.

Фото подсветки замка зажигания

Она не сложна в монтаже, а срок ее службы очень большой. Самое главное, что при выборе такой подсветки не нужно ничего изобретать. В автомагазинах, как правило, продают стандартные типы подсветок, которые имеют только одну лампочку и способны светить только точечно. Для автомобилей ВАЗ начали выпускать готовые элементы для подсветки замка зажигания, которые удобно монтируются и не требуют переделок и вырезов в пластике рулевой колонки автомобиля.

Коммутатор системы зажигания

Транзисторный коммутатор типа 131.3734 или 90.3734 установлен на левом брызговике за аккумуляторной батареей.

Он преобразует управляющие импульсы датчика Холла в распределителе зажигания в импульсы тока в первичной обмотке катушки зажигания.

Так как коммутатор во время работы выделяет большое количество тепла, необходимо периодически очищать корпус коммутатора от грязи и пыли и не закрывать его посторонними предметами.

Проверка

1. Снять коммутатор с автомобиля, отвернув две гайки крепления и отсоединив провода.

2. Собрать схему, показанную на рисунке 3, на подходящей металлической пластине.

Наконечник провода 5 высокого напряжения закрепить на расстоянии 6–7 мм от пластины.

При включении выключателя 4 амперметр 1 должен показать ток в пределах 6–7 А, а через 1–3 с ток должен снизиться до 0.

В момент выключения выключателя 4 между наконечником провода 5 высокого напряжения и пластиной должна проскакивать искра (возможно постоянное искрение).

В противном случае коммутатор 3 неисправен и подлежит замене.

Привет всем) Хочу с вами поделиться одной интересной статейкой об электронном зажигании, т к сам испытывал небольшие трудности при выборе конфига.

Почитав всякие разные форумы и уазбуку, и оллгаз, и драйв у меня вспухла голова. Каждый нахваливал свое болото, . Про волговские системы говорили, что магнит в распределителе может размагнититься или поменять полярность от тряски, про жигулевские говорили, что датчики холла ломаются, ну а минусы кулачковой системы я сам узнал еще прошлой зимой, когда по неопытности поменял чуть ли не всю систему зажигания) Но на драйве писали, не помню где, что Волговские системы самые надежные и практичные. Собственно, посоветовавшись с отцом, я решил ставить Волговскую систему, т к он тоже сказал, что жигулевская система не айс. Так, с системой разобрались, далее я думал какой конфиг ставить, ходил по магазинам, мониторил цены, и опять же курил форумы. И тут я наткнулся на статейку в журнале «За рулем» про коммутаторы. Я думаю, вам будет полезно это прочитать, а то на форумах часто встречал отзывы о том, что коммутатор сдох. А оказывается его просто неправильно ставили)

«Волга» всегда отличалась самобытностью. Освоив еще в середине восьмидесятых бесконтактное зажигание, она при этом предпочла датчику Холла вращающийся магнит и неподвижную обмотку статора. Такое решение потребовало коммутатор, совершенно не похожий на «восьмерочный». В результате под «волжскими» капотами материализовалась схема, приведенная на рис.1.

Система отвечала принципу «проще некуда». При вращении магнита в обмотке формируется сигнал, похожий на синусоиду — вспомним школьные уроки физики. При низком уровне сигнала коммутатор подключает первичную обмотку катушки зажигания к бортовой сети, а при высоком — отключает. Величина тока в катушке его совершенно не волнует — он упрямо работает по принципу выключателя: «открыл — закрыл». А поскольку сопротивление первичной обмотки катушки Б116 всего 0,43 Ом, то при ее непосредственном подключении к бортовой сети сила тока достигнет 30 А — ни катушка, ни коммутатор в таком режиме не протянут и минуты. Чтобы не случилось беды, между коммутатором и катушкой подключают дополнительный резистор номиналом примерно 1,2 Ом.

Упомянутый резистор — типичный паразит: толку от него никакого. Греется, как утюг, отбирая у бортсети драгоценные ватты и амперы… Когда-то давно он присутствовал во всех катушках зажигания с единственной целью — при пуске мотора его закорачивали, пытаясь таким образом компенсировать «просадку» напряжения аккумулятора. Кроме того, самые умные из резисторов при нагревании увеличивают сопротивление, снижая таким образом ток, — их называют вариаторами.

С появлением VAZ 2101 стало ясно, что современный мотор в подобных поблажках не нуждается — в тольяттинской прописке резистору отказали. А вот прогнать его из Нижнего Новгорода оказалось сложнее… Мало того, на «Волге» стоит не простой резистор, а двухсекционный! Первая секция закорачивается при пуске — это понятно, «402-му» двигателю нужно помочь. Вторая секция включена постоянно — прямо скажем, не лучшее инженерное решение.

Ремонтные работы с замком

Водитель может столкнуться с ситуацией, в которой после вращения ключа мотор не отзывается. Одной из вероятных причин является плохое соединение в контактах или была нарушена схема подключения замка зажигания Газели. Провести ремонт можно самостоятельно в гаражных условиях.

При каждом новом пуске двигателя стартер может запускаться не с первого раза, а после 3–4 попытки. Винить аккумулятор не всегда правильно. Искать причину стоит в замке зажигания, там, где стоит его выключатель.

Тестирование начинается с разъединения электрической колодки. Далее, небольшим куском проволоки с разъизолированными кончиками (жучек 6-7 см длиной) замыкаем контакты в подходящих к замку проводах колодки. Необходимо заранее уточнить, какие провода будут замкнутыми в первом положении ключа по схеме. Далее, аналогичным жучком на непродолжительное время (1-2 секунды) замыкаем контакты стартера.

Если все сработки тестируются правильно и отзываются на действия водителя, то необходимо проводить ремонт контактной группы или замка в целом. Операция начинается с демонтажа кожуха. На следующем этапе удаляем пластиковую крышку, за которой скрывается непосредственно выключатель замка зажигания.

Конструкторы предусмотрели его фиксацию в пазу, чтобы не допускать вращения во время работы. Для сборки возвращаем пластиковую крышку на свое место, прикручиваем кожух и соединяем разъем.

Важно знать, что стоимость выключателя зажигания составляет менее 200 рублей. Несколько отличается распиновка замка зажигания Газели 5 контактов

Она представлена на картинке

Несколько отличается распиновка замка зажигания Газели 5 контактов. Она представлена на картинке.

Монтаж проводки на автомобиле Газель

Проводка на Газель 402 подразделяется на указанные зоны.

Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация:

  1. Наиболее длинный и тонкий жгут предназначен для задней части;
  2. Более короткий – для салона;
  3. Наибольший по количеству проводов и разъемов – для подкапотного пространства.

Начало работ по замене проводки осуществляется из кабины:

  1. Закрепляем жгут в салоне;
  2. Протаскиваем второй жгут проводов под капот и закрепляем;
  3. Протаскиваем задний жгут по раме, соединяем разъемы, ориентируясь по расцветке проводов;

В подкапотном пространстве:

  1. Разделяем жгут на правую и левую стороны, ориентируясь по длине и разъемам;
  2. Подключаем коммутатор;
  3. Подаем провод на генератор;
  4. Соединяем регулятор напряжения;
  5. Подключаем катушку зажигания;
  6. Соединяем клеммы стеклоочистителя, реле поворотов;
  1. Подсоединяем разъем к блоку предохранителей;
  2. Подаем провод на отопитель;
  3. Соединяем на рулевой колонке переключатель света;
  4. На панели приборов запитываем центральный переключатель головного света, кнопку аварийки, подсоединяем приборы.

Выводы: используя заводскую схему электропроводки Газели, независимо от модели – 406 или другой, можно самостоятельно заменить старые провода, придерживаясь условных и цветовых обозначений.

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

Источник

Замена личинки в «Калине»

Прежде всего, замена элементов замка подразумевает то, что обшивка двери будет полностью отсутствовать. Поэтому сначала разберемся, как в автомобилях «Лада Калина» демонтировать обшивку. Вторая глава посвящена тому, как снять личинку и установить на её место новую. Последнее из действий, собственно, окажется наиболее простым.

Снимаем обшивку двери самостоятельно

Цифрами здесь отмечены все элементы крепления. Но чтобы добраться до них, необходимо снять заглушку шурупа «3», а также внутреннюю ручку двери. Рукоять «собачки» тоже необходимо выкрутить.

Если в комплектации есть стеклоподъёмники, необходимо будет отключить разъём, соединённый с блоком кнопок. А ещё, другой похожий разъём присутствует в большинстве комплектаций – там, где есть центральный замок. Оба разъёма необходимо разъединить.

Все этапы, описанные здесь, в любом случае затрагивают электронику.

Поэтому на стадии перед демонтажём обшивки нужно открыть капот, взять ключ «на 10» и открутить крепление минусовой клеммы. Речь идёт о клемме АКБ, подключить которую можно будет в последнюю очередь (когда завёрнут последний шуруп). Кто нарушит это правило, будет искать сгоревшие предохранители. Делайте вывод.

Как подобраться к механизму двери

Вращающаяся деталь с выступом называется «привод», и она как раз понадобится дальше.

Заменить личинку будет несложно:

  1. Ключ в цилиндре, закреплённом на данный момент в двери, поворачивают на 90 градусов;
  2. Стальной линейкой, ножом или тонкой отвёрткой нужно надавить на язычок-фиксатор, расположенный напротив прорези в корпусе личинки. Нужно подвести отвёртку между вращающейся и неподвижной частью механизма. Знайте, что в водительской двери прорезь сделана снизу (смотрит «в пол»), в пассажирских дверях – сверху!
  3. Потянув ключ на себя, личинку вытаскивают наружу;
  4. Новую личинку устанавливают так: с вставленным ключом её вталкивают в замок до упора. Язычок-фиксатор при этом нужно будет утопить внутрь.

Замена замка зажигания автомобиля Газель

Страница 1 из 2 Кронштейн замка зажигания закреплен на рулевой колонке двумя болтами, головки которых срезаются при определенном моменте затяжки.

Замена контактной части замка зажигания

1. Отсоединяем провод от клеммы «минус» аккумулятора.

Для замены контактной части выключателя, снимаем кожухи рулевой колонки (смотрим статью — «Снятие и разборка рулевой колонки»).

2. Шлицевой отверткой отворачиваем два винта, стягивающие кожухи рулевой колонки. 3. Снимаем верхний кожух.
4. Переводим рулевую колонку в крайнее верхнее положение.

Отклоняем верхнюю кромку кожуха на себя до выхода его фиксатора из прорези колонки.

5. Снимаем кожух, смещая его вверх.
6. Шлицевой отверткой отворачиваем два винта крепления контактной части выключателя зажигания. 7. Снимаем контактную часть с корпуса замка.

Разъединяем соединительную колодку выключателя.

Рис. 8

Соединяем с разъемом новый выключатель, ставим его на место, совместив паз в отверстии с выступом на замке, и крепим винтами.

1. Снимаем кожух рулевой колонки.

2. Разъединяем колодку жгута проводов выключателя зажигания. 3. В нижней части замка зажигания выворачиваем винт его крепления к кронштейну
4. Сверху выключателя тонкой отверткой утапливаем в корпус кронштейна штифт 5. Извлекаем выключатель из кронштейна
6. Выворачиваем два винта крепления контактной группы к выключателю 7. Отсоединяем контактную группу от выключателя
Если у новой контактной группы нет жгута проводов, отпаиваем провода от выводов,

предварительно пометив их положение любым способом.

Нужно маркировать обязательно, потому что два провода идут синего цвета, а на колодке контактной группы отсутствуют обозначения выводов.

8. Припаиваем провода, как показано на рисунке.

Устанавливаем детали в обратном порядке.

Снятие выключателя зажигания в сборе

Для снятия выключателя зажигания в сборе желательно снять рулевую колонку (см. Снятие и разборка рулевой колонки), отвернуть два специальных болта.

1. Если их головки не обломаны, то отворачиваем их ключом «на 10». 2. В противном случае снимаем контактную часть выключателя зажигания,

чтобы не расколоть ее во время работы, тонким зубилом ослабляем затяжку болтов.

3. Пассатижами отворачиваем болты. 4. Снимаем замок.

Для последующей сборки используем новые специальные болты. В качестве защиты от угона их шестигранные головки можно будет обломать.

Информация для юридических лиц

Товар оплачивается по безналичному расчету.

Как получить счет?

Вы присылаете нам реквизиты фирмы на электронную почту, мы выставляем счет и составляем договор. Договор подписывается с обеих сторон и после этого клиент оплачивает счет.

Как оплатить счет?

Оплата банковским переводом на расчетный счет компании по реквизитам, указанным в выставленном счете. Все бухгалтерские документы отправляются вместе с товаром. Возможна отсрочка платежа (по согласованию с руководством).

Что она в себя включает:

Гарантийная замена запчасти в случае брака в течение 6 месяцев

В случае обнаружения производственного брака, вы можете обменять деталь по гарантии в течение полугода после покупки.

Для этого:

  1. Необходимо отправить деталь нам обратно.
  2. Сразу после получения автозапчасти нами проводится дефектовка товара (3-10 дней).
  3. Если дефектовка подтверждает производственный брак, то отправляем вам новую запчасть. Транспортные расходы на отправку замененной детали до вас берет на себя наша фирма.
  4. Если же дефектовка показывает, что запчасть была повреждена в результате неправильной эксплуатации, мы можем ее отремонтировать с вашего согласия за ваш счет. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.

ремонт запчасти

В случае обнаружения неисправности, вы можете отремонтировать деталь в нашей компании.

Для этого:

  1. Отправьте деталь нам обратно.
  2. Сразу после получения автозапчасти нами проводится дефектовка товара (3-10 дней).
  3. После дефектовки мы можем отремонтировать запчасть по нашему прейскуранту с вашего согласия. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.

Сервис нашего магазина позволяет делать заказ очень быстро и просто!

1. Консультация и подбор товара

В случае, если вы точно не знаете, какая автозапчасть нужна, вы можете получить консультацию нашего специалиста по телефону. Для этого оставьте заявку на бесплатную консультацию по кнопке в шапке сайта (специалист перезвонит вам в течение нескольких минут), кроме этого вы можете позвонить по номеру, указанному в шапке сайта.

2. Оформление и подтверждение заказа

Перейдя на карточку выбранного товара, вы можете оформить заказ, нажав кнопку «купить». Оформление заказа подразумевает заполнение полей: имя, номер мобильного телефона. Для быстрого заказа Вы можете воспользоваться формой обратного звонка, кликнув на красный круг с телефонной трубкой и введя свой номер телефона.

Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при оформлении заказа. В течение часа после оформления заказа с Вами свяжется наш менеджер для согласования заказа, сроков, способа и места доставки

В течение часа после оформления заказа с Вами свяжется наш менеджер для согласования заказа, сроков, способа и места доставки.

Замена проводки на автомобиле Газель

Причины, вызывающие необходимость замены , заключаются не только в связи с переборкой силового агрегата, но и:

  1. Вследствие естественного износа проводов;
  2. Расслоения изоляции из-за естественного старения;
  3. Механических повреждений (перегибы, задиры);
  4. Коротких замыканий в той или иной электроцепи;
  5. Окисления контактов и разъемов.

Дополнительные материалы для замены

Помимо покупки новой электропроводки, соответствующие используемому мотору, также подлежат замене:

  1. Высоковольтные провода;
  2. Электронный коммутатор (в поздних версиях моторов серии ЗМЗ-402);
  3. Катушка зажигания;
  4. Реле уровня заряда АКБ;
  5. Контактная группа блока предохранителей;
  6. Замок зажигания.

Места, требующие монтажных работ

Укладка жгута проводов не является сложным делом, тем более, что места их закрепления на раме предусмотрены изначально (желоба, технологические отверстия и т.п.).

Однако, по сложности, работы по замене подразделяются на зоны ответственности:

  1. Подкапотное пространство;
  2. Салон автомобиля;
  3. Задняя часть кузова.

Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке. Более сложными являются салон и подкапотное пространство.

Замок зажигания схема газель. 9.7 Выключатель (замок) зажигания

Выключатель (замок) зажигания | AUTOFIZIK.RU / авторемонт

ПримечанияДля проверки выключателя зажигания последовательно устанавливайте ключ в положения, при которых должны замыкаться цепи, указанные в таблице.При установке ключа в положение “III” должно включаться противоугонное устройство.

При повороте ключа из положения “III” в положение “0” противоугонное устройство должно выключаться. Это можно проверить, поворачивая рулевое колесо. При повторном запуске из положения “I” в положение “II” включается блокировка. Ключ в положение “II” можно повернуть только из положения “0”. Если есть дефекты, замените контактную группу или выключатель зажигания.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните шесть винтов крепления нижнего кожуха рулевой колонки.


2. Снимите нижний кожух рулевой колонки…


3. …и облицовку замка зажигания.

4. Снимите верхний кожух рулевой колонки.


5. Отсоедините колодку с проводами выключателя зажигания от жгута проводов.


6. Отсоедините колодку с проводами выключателя зажигания от реле зажигания.

7. Вставьте ключ в выключатель зажигания и поверните его в положение “0”, чтобы выключить противоугонное устройство. Отверните четыре болта крепления (два болта расположены сверху колонки). Снимите скобу и выключатель зажигания (см. примечания 1 и 2).


Примечание 1Если головки болтов срезаны, болты необходимо высверлить или вывернуть с помощью отвертки и молотка.


Примечание 2На части автомобилей устанавливается выключатель зажигания, крепящийся двумя болтами. В верхней части скобы есть прорезь, в которую входит крючок на корпусе выключателя зажигания.

8. Отверните винт крепления облицовки выключателя.


9. Снимите облицовку выключателя, отжав отверткой две пластмассовые защелки.


10. Снимите контактную группу.


11. Сборка и установка выключателя зажигания производится в обратном порядке.

www.autofizik.ru

Газель замок зажигания схема

Газель замок зажигания схема


Электросхемы клуб газелистов россии.Ремонт замка зажигания последовательность действий.


Доработка схемы зажигания.


Распиновка замка зажигания.


Как подключить дневные ходовые светодиодные огни.


Как починить негорящий «чек»?


Как установить кнопку старт стоп своими руками.


Зажигание газель, зажигание двигателя газели, электрика.


7 схем подключения дневных ходовых огней.


Включение фар от замка зажигания youtube.


Установка сигнализации + замок зажигания. Ваз 2108, 2109 и.


Дополнительное реле стартера ваз 2110. Схема, установка и.


Контактная группа замка зажигания: устройство и замена.Установка и подключение автомагнитолы своими руками.


Нет искры, проверяем работоспособность узлов. Алгори class=»aligncenter» width=»600″ height=»480″Система зажигания — википедия.


Распиновка микас 7. 1.


Электрооборудование трактора т-40 | fermer. Ru фермер. Ру.


Замена замка зажигания или контактной группы на автомобилях.


Скачать музыку гта 5 из радио Рассвет-сердце мое скачать Скачать фильм зеленый слоник Возвращение со звезд скачать Учебник по математике 4 класс 1 часть дорофеев решебник i9.dress-shop.spb.ru

ГАЗ 2705 | Выключатель (замок) зажигания

Особенности конструкции

На автомобилях ВАЗ-2123 применяется выключатель зажигания типа 2123–3704005 с противоугонным запорным устройством, блокировкой против повторного включения стартера без предварительного выключения зажигания и катушкой связи транспондера ключа зажигания с автомобильной противоугонной системой.

Рис. 9.9. Схема соединений выключателя зажигания (при вставленном ключе)

У выключателя зажигания проверяют правильность замыкания контактов при различных положениях ключа (табл. 9.2), работу противоугонного устройства и наличие связи с автомобильной противоугонной системой. Напряжение от аккумуляторной батареи и генератора подводится к контакту «30» (рис. 9.9). Таблица 9.2 Включаемые цепи при различных положениях ключа

Положение ключа

motorsmarine.ru

Регулировка и установка зажигания ЗМЗ 402: секреты и советы

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

  • определяет момент появления искры;
  • передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

  • порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
  • ротор распределительного элемента вращается против часовой стрелки;
  • на центробежном устройстве угол опережения от 15 до 18 градусов;
  • на вакуумном устройстве этот показатель от 8 до 10 градусов;
  • люфт на СЗ должен быть не больше 0.8 мм;
  • показатель сопротивления резистора должен быть от 5 до 8 кОм;
  • параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
  • в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

  1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
  2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
  3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
  4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
  5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
  6. Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

1. Выставьте метки. 2. Установите шкалу на ноль. 3. Совместите метки распределителя.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
