Самостоятельная диагностика и ремонт трамблера на автомобилях daewoo

Замок зажигания Дэу Нексия. Советы по его ремонту

Система зажигания Дэу Нексия требует периодического обслуживания

Особое внимание нужно уделять замку зажигания. В этом механизме есть и трущие пары, которые подвержены механическому износу, и электрические контакты, которые со временем окисляются и выгорают

Вариантов неисправностей замка зажигания существует громадное множество. Это и отсутствие «щелчков», и подклинивание хода личинки, и запуск не всех элементов бортовой электроники, и прочее-прочее.

Вариантов же ремонта существует всего 2:

  1. Замена личинки (механической части)
  2. Замена контактной группы (электрической части)

Можно поменять и весь замок в сборе. Но без помощи специалистов сервисного центра обойтись будет сложно, так как корпус замка спрятан за рулевой колонкой, при этом придется высверливать/выбивать крепежные болты старого замка.

Стоит обратить внимание, что секрет каждой личинки замка зажигания уникален. То есть одним ключом невозможно воздействовать на замки других авто

Водитель должен быть готов к тому, что заводить машину нужно будет одним ключом (новым), а открывать двери/багажник вторым (старым).

Не каждый водитель согласится усложнять и утяжелять брелок. Выходом из данной ситуации станет покупка личинки замка зажигания вместе с личинками от передних дверей и багажника. То есть существуют специальные ремонтные комплекты, все личинки которых управляются с одного единственного ключа. Разумеется, этот вариант ремонта является самым затратным и по времени, и по финансам. Но если водитель любит практичность, то он обязательно воспользуется данным методом.

Что понадобится для ремонта замка зажигания Дэу Нексия?

Замена замка зажигания принадлежит к категории легких работ. Но мастер обязательно должен иметь категорию допуска работы с электрикой. Без хотя бы 3-ей категории допуска лучше самому не влазить в систему зажигания.

При работе с замком нам не обойтись без:

  1. Набора плоских отверток (нужны маленькие отвертки)
  2. Набора крестовых отверток (нужны маленькие отвертки)
  3. Шестигранника на 3 (мм), чтобы нажать на фиксатор личинки

Также, понадобятся и элементы замка Дэу Нексия. Это либо контактная группа, либо личинка. Необходимые компоненты для замены определяются в ходе диагностики. Но у грамотного мастера должна быть под рукой и личинка, и контактор. Рано или поздно невостребованная часть все равно пригодится.

Мастеру следует знать, что на замке зажигания лучше не экономить. Не следует покупать самые дешевые комплектующие с пометкой «Маде ин Чина». Такие компоненты очень быстро приходят в негодность.

Процесс замены личинки замка зажигания

  • Машина останавливается и глушится. Окидывается минусовой клемм от аккумулятора.
  • Снимаем обшивку рулевой колонки (держится на 4 саморезах).

Диагностика модуля зажигания

Схема диагностики

Проверка модуля зажигания начинается с анализа проводной колодки с контактами, поступающими к нему. Для этого необходимо отсоединить колодку, взять тестер и присоединить один из его щупов на контакт А, а другой на массу двигателя. После включения зажигания требуется посмотреть на показания, выдаваемые прибором – нормальное напряжение варьируется в районе 12 В. При его полном отсутствии проверяется предохранитель, который имеет непосредственный контакт с модулем зажигания.

В рамках следующего шага подсоединяется контрольная лампочка на 12В к контактам А и В. После запуска стартера лампа, в идеальном случае, срабатывает. Если мигание не происходит, то это говорит о факте разрыва цепи на контакте А.

Существует целый ряд способов, позволяющих осуществить проверку модуля зажигания, если не включается зажигание:

  1. Замена старого модуля на новый, рабочий, является самым простым способом проверки. Необходимо всего лишь взять элемент с донорской машины и подсоединить. Несмотря на простоту исполнения способ имеет один существенный недостаток – модуль зажигания подойдет далеко не от любого автомобиля.
  2. Если глохнет двигатель после выключения, то можно проверить модуль путем его шевеления. Наличие плохого контакта определяется после соотношения воздействия на модуль к работе двигателя. Данная неисправность не критичная, а индикатор «чек» сразу даст знать о проблеме и загорится.
  3. Проверка с помощью тестера. В режиме омметра при включении зажигания определяется показатель сопротивления на парных выводах. В идеальном случае, после измерения, сопротивление должно быть одинаковым на всех контактах в пределах 5,5 кОм.

Основные проблемы в системе зажигания

Начиная с середины прошлого столетия, система зажигания (СЗ) постоянно совершенствовалась, и если в семидесятых годах 20-го века в основном была распространена схема с контактными трамблерами, то в 80-х годах уже использовалась бесконтактная система с коммутатором для лучшего искрообразования на свечах.

Если в системе зажигания происходят различные сбои, в двигателе возникают различные проблемы:

  • мотор начинает троить – не работает один или несколько цилиндров;
  • ДВС не запускается (пропадает искра на свечах зажигания);
  • появляются хлопки во впускном коллекторе или в трубе глушителя;
  • движок начинает детонировать, «стучат поршневые пальцы»;
  • повышается расход топлива, а из трубы глушителя идет черный дым;
  • двигатель перегревается.

Причиной неисправности могут быть любые детали и узлы СЗ:

  • искровые свечи;
  • катушка или модуль зажигания;
  • высоковольтные провода или наконечники;
  • прерыватель-распределитель (в системах с трамблером);
  • коммутатор (если он устанавливается в системе);
  • замок зажигания;
  • электропроводка;
  • различные датчики или сам блок управления (в электронных системах).

DIS-система (Double Ignition System) зажигания имеет особые катушки зажигания. Они отличаются тем, что оснащаются двумя высоковольтными выводами. Один из них подсоединяется к первому из концов вторичной обмотки, второй — ко второму концу вторичной обмотки катушки зажигания. Каждая такая катушка обслуживает два цилиндра.

Для проведения диагностики DIS-системы зажигания по первичному напряжению, необходимо поочередно снять осциллограммы напряжения на первичных обмотках катушек.

Описание рисунка:

  1. Отражение момента начала накопления энергии в катушке зажигания. Он совпадает с моментом открытия силового транзистора.
  2. Отражение зоны перехода коммутатора в режим ограничения тока в первичной обмотке катушки зажигания на уровне 6…8 А. Современные DIS-системы имеют коммутаторы без режима ограничения тока, поэтому зона высоковольтного импульса отсутствует.
  3. Пробой искрового промежутка между электродами обслуживаемых катушкой свечей зажигания и начало горения искры. Совпадает по времени с моментом закрытия силового транзистора коммутатора.
  4. Участок горения искры.
  5. Конец горения искры и начало затухающих колебаний.

Описание рисунка:

  1. Момент открытия силового транзистора коммутатора (начало накопления энергии в магнитном поле катушки зажигания).
  2. Зона перехода коммутатора в режим ограничения тока в первичной цепи по достижении тока в первичной обмотке катушки зажигания, равного 6…8 А. В современных DIS-системах зажигания, коммутаторы не имеют режима ограничения тока, и, соответственно, отсутствует зона 2 на осциллограмме первичного напряжения отсутствует.
  3. Момент закрытия силового транзистора коммутатора (во вторичной цепи при этом возникает пробой искровых промежутков между электродами обслуживаемых катушкой свечей зажигания и начало горения искры).
  4. Отражение горения искры.
  5. Отражение прекращения горения искры и начало затухающих колебаний.

Инструкция по замене

Демонтаж старой детали и установка новой производится всего в несколько простых этапов:

  • вначале, отсоедините колодки с проводами от первичной и вторичной обмотки;
  • выверните два болта крепления катушки к крышке блока;
  • затем снимите сами болты вместе с планкой;
  • теперь можно извлечь старую катушку;
  • установка новой детали осуществляется в порядке, обратном снятию.

Из инструментов будет нужен только ключ на «12» для выкручивания болтов.

Фотогалерея «Новая деталь и нюансы ее установки»

Прежде чем заменять катушку, рекомендуется проводить ее полное тестирование, чтобы убедиться в том, что проблема именно в ней. Стоимость детали, даже китайской, достаточно высока – от 650 рублей, поэтому лучше все лишний раз проверить.

В конце подключения проверьте провода, а за тем попробуйте запустить 8 клапанный двигатель. Может потребоваться заново выставить момент зажигания, но в большинстве случаев с этим проблем не случается.

Зазоры

Понятно, что если, например, нет искры на катушке зажигания, то зазор в свечах тут совершенно ни при чем

Но все равно эта величина оказывает важное влияние на работу двигателя. Для того чтобы лучше это понять, следует рассмотреть процессы, которые происходят в камере сгорания, когда от искры воспламеняется воздушно-топливная смесь

В этот момент происходит сжатие наполнения цилиндра при помощи поршня. Углеводородно-воздушная смесь при этом до предела уплотняется и чтобы искра прошла успешно через такую плотную субстанцию, нужна разница потенциалов.

Читать дальше: Джип раф 4 фото

Межэлектродный зазор свечей зажигания

Межэлектродный зазор свечей зажигания имеет большое значение, так как при слишком большом и при слишком маленьком зазоре изменяется размер искры, что приводит к снижению эффективности работы двигателя. Зазор всегда должен соответствовать техническим требованиям.

При сгорании топливовоздушной смеси электроды свечи незначительно обгорают. Этому способствует и искровой разряд, который выбивает частички металла с электродов, вследствие чего межэлектродный зазор увеличивается с увеличением продолжительности эксплуатации свечей зажигания.

Читать дальше: Блок предохранителей сенс 1 3

Для пробоя слишком большого межэлектродного зазора требуется более высокое напряжение, что может привести к пропускам зажигания, или двигатель вообще невозможно будет пустить. Поэтому необходимо своевременно проверять и при необходимости корректировать зазор.

Как заменить трамблёр, он же распределитель зажигания на ВАЗ 2101-ВАЗ 2107?

Примечание! Когда придёте в автомагазин за новым распределителем, говорите продавцу для какого автомобиля вам именно нужен распределитель, просто взять распределитель от ВАЗ 2101, так на ВАЗ 2103 он уже не подойдёт, потому что у тройки чуть по выше блок цилиндров и в связи с этим коротенький вал который идёт на копейке, просто не дотянется до грибка и в связи с этим автомобиль у вас работать не будет!

Снятие: 1) В начале выкрутите свечу которая идёт на первый цилиндр и закрыв после этого пальцем отверстие в головке, крутаните коленвал за его шкив при помощи специального ключа, более подробно о том как эту операцию провести, читайте в статье: «Установка момента зажигания», пункты 1-2 прочтите.

2) Идём дальше, теперь от штуцера (Указан синей стрелкой) вакуумного регулятора отсоедините шланг который к нему подсоединяется, он ещё красной стрелкой указан на фото 1, а после этого полностью отверните гайку которая крепит сам трамблёр (см. фото 2) и поднимите на верх его после этого, но учтите под гайкой находиться шайба и пластина, поэтому не потеряйте их.

Примечание! Когда вы поднимите распределитель зажигания на верх, переверните его и отверните гайку которая крепит низковольтный провод, после отворачивания снимите гайку (Придерживайте её когда будете отворачивать, чтобы не упала), а так же провод и шайбу, ещё отсоедините все пять высоковольтных провода которые к крышке трамблёра подсоединяются (Эти провода на маленьком фото ниже видно)!

Установка: 1) Снимается как вы уже поняли распределитель зажигания легко, но вот с установкой есть некоторые моменты, вообще она производиться в обратном порядке снятию, просто перед установкой обязательно проверьте зазор между контактами (Проверять зазор вам нужно в том месте, которое показано на фото ниже, там будут два контакта очень близко стоять вы их сразу же увидите), данный зазор должен быть 0.35–0.45 мм, проверять его нужно при помощи специального щупа и регулировать тоже при помощи него, только во время регулировки в сторону щуп не уводите, а строго в прямом направление, вперёд и назад его двигайте.

Примечание! Более подробно о том как отрегулировать этот зазор, смотрите в ролике который расположен ниже, в нём подробно показано выставление этого зазора начиная с 6:10 минуты и заканчивая на 11 минуте и да кстати, если у вас установлена бес контактная система зажигания то этот зазор вам выставлять не нужно так как у вас этих двух контактов просто нет, в вашем случае нужно всего лишь выставить трамблёр по метке и всё на этом!

2) После проверки и выставления зазора на новом трамблёре, переходите к установки крышки на новый распределитель зажигания, так же к крышке подсоедините все высоковольтные провода (Только с подсоединением проводов не ошибитесь, на крышке есть метки на которых написано на какой цилиндр какой провод идёт, учтите это), затем к новому распределителю подсоедините низковольтный провод (см. фото 1) и закрутите до упора гайку его крепления, далее переходите уже непосредственно к установке, в начале установке ротор (Это верхняя часть трамблёра, её ещё бегунок называют) поверните чтобы его наружный контакт (Указан красной стрелкой на фото 2) смотрел на первый цилиндр, вернее не смотрел а просто чтобы данный контакт был направлен на цифру 1 которая присутствует на крышке трамблёра (Данная цифра на крышке обозначает номер цилиндра), следом устанавливайте распределитель зажигания в отверстие из которого вы его вынули (см. фото 3), но устанавливайте его придерживая при этом вал от проворачивания и когда его установите на своё место, проверьте чтобы пружинные защёлки были направлены параллельно двигателю (На фото 4 показано как должен правильно стоять трамблёр), когда это сделаете, закрутите гайку которая крепит распределитель но только не до конца, подсоедините после чего в вакуумному регулятора шланг который вы отсоединяли ранее и переходите к установке зажигания на автомобиле. (О том как устанавливать момент зажигания, мы уже говорили ранее, дав ссылку для этого на другую статью, поэтому поищите эту ссылку вверху и перейдите по ней, там всё подробно описано)

Инструкция проверки

Существует не так уж и много причин поломки бегунка, так что найти их весьма несложно. К примеру, причина может быть в его пробое. в таком случае на них будет заметен явный пробой или же внутренний пробой. Черная метка, которую нельзя стереть, во время попыток убрать ее, превращается в выемку. Создаваемый таким образом пробой нельзя убрать, ведь происходит все из-за металлизации его канала, а разносчик подобного типа нужно обязательно заменить.

Именно поэтому очень важно проверить эту самую металлизацию, и я настоятельно рекомендую это сделать. К примеру, можно провести проверку канала на предмет сопротивления с помощью соответственного прибора, которым является мультиметр

Потом, видим на мультиметре параметр около 20 мОм, а сопротивление находится на уровне 1-2 мОм.


Щупы ставят на место, в котором уголек с бегунком соединяется с местом пробоя. По образованному каналу искра может уходить либо полностью, либо частично в сторону. Но такой пробой не в каждом случае удается определить визуально. Параллельно можно проверить все эти детали и если требуется замена бегунка трамблера, то проведите ее. К этому делу нужно отнестись очень ответственно.

Еще один способ – бегунок можно проверить с помощью центрального типа провода. Достаточно будет лишь снять крышку трамблера, а потом поднести центральный бронепровод с катушки зажигания к разносчику, а потом раскрутить стартером. В случае пробития разносчика, искра будет проскакивать на бегунок. В противоположном случае можно считать, что никакого пробоя нет, а причину неисправности стоит искать в совершенно ином. Но в таком случае вы хотя бы можете быть уверены, что проблема не в разносчике.

Пробой может сформироваться из-за повреждения бегунка. В случае образования трещины, искра может уходить в сторону. В бегунках может остаться сопротивление, поддающееся перегоранию. Так искра в сторону уходить не будет, но станет заметным ослабление ее силы. Перегоревшее и дальше будет выгорать в дальнейшем. Есть и второй вариант – деталь может выйти из строя окончательно и тогда трамблер окажется в печальном положении, впрочем, как и двигатель.

Как определить испорченный бегунок, когда у него выгоревшее сопротивление? Допустим, сопротивление выгорело полностью, но произошла попытка восстановить проводник. Это привело к некому электрическому пробою бегунка, а также выходу его из строя. Его придется заменить новым. В основном, это должно решить все проблемы с работой двигателя и тогда трамблер в безопасности.

Перечисленные выше проблемы с бегунками относятся к числу самых основных

Важно обращать внимание на состояние уголька в трамблеровой крышке – он должен пружинить, хорошо нажиматься и выглядывать хотя бы на 5 мм. Вам следует быть предельно внимательными во время проверки каждого элемента и обращать внимание на самые мелкие несоответствия

Проверять, конечно, можно и самостоятельно, но если вы новичок в ремонте автомобиля, то лучше обратиться к специалистам. Я советую сделать именно так, если вы не очень уверены в том, что справитесь собственными силами, так как в таком случае существует вероятность еще большего усугубления ситуации, а опытные специалисты уж точно знают свое дело.

Назначение механизма

Перед тем, как мы расскажем, как должен проверяться неисправный трамблер на предмет выявления поломок, разберем назначение устройства. Прерыватель представляет собой узел, предназначенный для выявления момента формирования в системе высоковольтных сигналов. Установка трамблера производится как на карбюраторы, так и на инжекторы и применяется этот механизм для распределения электрического зажигания по цилиндрам мотора. Именно поэтому многих автовладельцев интересует вопрос, как выставить зажигание и отрегулировать трамблер, куда крутить его — это необходимо для нормальной работы силового агрегата.

По своей конструкции этот механизм отличается от других наличием различных элементов в структуре, которые имеют свойство со временем изнашиваться. При выявлении первых признаков неисправностей в работе трамблера устройство нужно снимать и ремонтировать, так как его состояние во многом определяет работу силового агрегата и его характеристики.

Кроме того, как выставить зажигание, трамблер выполняет такие функции:

  • осуществляет прерывание первичной цепи зажигания, что обеспечивает появление высоковольтного импульса;
  • распределяет искру по свечам цилиндров в определенной последовательности.


Конструкция прерывательного устройства

Замена трамблера на Дэу Матиз своими руками

17.01.2018 8,694 Просмотров

Как известно, трамблер или прерыватель распределитель зажигания – это один из основных элементов в системе зажигания любого автомобиля. Если произойдет поломка данного узла, то запустить двигатель будет невозможно. В этой статье рассмотрим процедуру замены трамблера своими руками на примере модели Дэу Матиз.

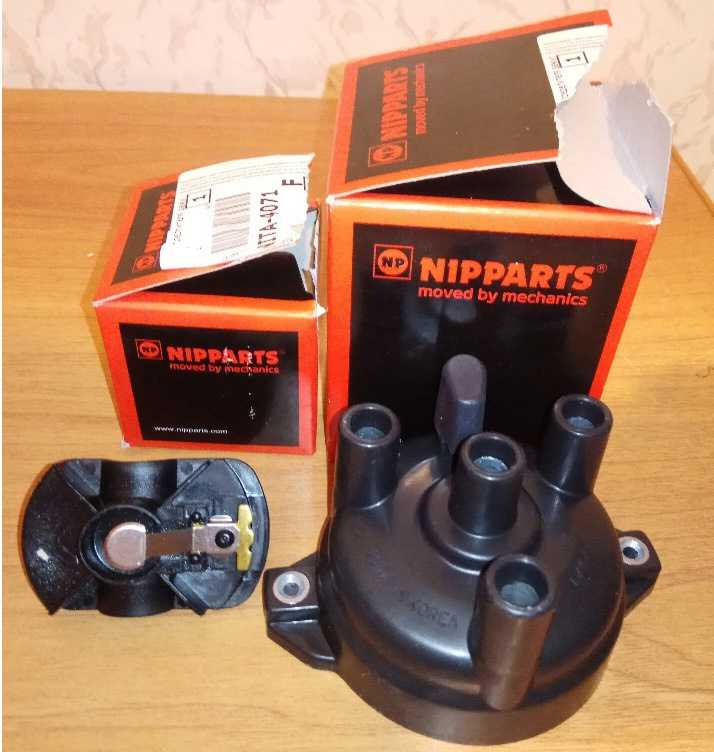

Трамблеры для Матиз производят две компании DELPHI (DAC) и MANDO

И, если менять прерыватель распределитель зажигания целиком, то не важно, устройство какого производителя вы установите на свою автомашину. Но если появится потребность в замене ротора (бегунка) трамблера либо его крышки, то здесь необходимо быть повнимательнее

Крышка трамблера от MANDO не подойдет к распределителю зажигания от DAC и напротив, крышка трамблера от DAC не подойдет к устройству от MANDO. Схожая картина и с роторами (бегунками).

Как проверить катушку зажигания матиз

Daewoo Matiz. Низкая компрессия в двигателе : причины

Причины низкой компрессии

Низкая компрессия является плохим показателем для мотора. Что касается низкой компрессии, в этом случае двигатель плохо заводится на холодную, дымит, не тянет, заметно перерасходует масло, топливо и т.д. В бензиновых моторах при попытках запуска агрегата с низкой компрессией дополнительно заливает свечи, что еще больше осложняет ситуацию.

На практике снижение компрессии или ее полное отсутствие чаще всего возникает по следующим причинам:

-проблемы с поршневыми кольцами (залегание, закоксовка, разрушение); -задиры на стенках цилиндров; -негерметичность клапанов ГРМ; -прогар/повреждения прокладки блока; -трещины в самом блоке или ГБЦ;

Например, износ двигателя и нарушение геометрии цилиндров, а также образование задиров на стенках цилиндров в результате попадания металлической стружки может привести к снижению компрессии. Проблемы с прокладкой ГБЦ укажут на то, что герметичность окажется нарушенной. Также после перегревов ДВС в блоке или головке может возникнуть трещина. Еще неплотное прилегание (в результате закоксовки или неправильной регулировки), разрушение тарелки клапана (часто от прогара) приводит к тому, что должного закрытия не происходит, компрессия падает.

Еще не следует исключать и естественный износ мотора, когда в двигателе с пробегом происходит увеличение зазора между стенкой цилиндра и поршнем. Параллельно стоит упомянуть и проблемы с самими поршнями (разрушение, прогар и т.д.).

Если в двигателе нет компрессии или компрессия низкая

Снижение компрессии указывает на необходимость ремонта силового агрегата, что предполагает разборку и дефектовку ДВС. Только после указанных процедур можно получить представление о том, в каком состоянии находится ЦПГ и ГРМ, а также другие элементы и узлы двигателя.

Однако бывает и так, что причину снижения компрессии можно устранить, не разбирая мотор. Речь идет об удалении кокса, нагара и отложений. Такое решение позволяет очистить камеру сгорания, вернуть подвижность поршневым кольцам, убрать нагар с клапанов и добиться их плотного прилегания.

Чтобы точнее определить, насколько серьезна проблема, причем без разборки ДВС, нужно для начала залить 7-8 «кубиков» моторного масла в проблемные цилиндры. Затем компрессию нужно замерить повторно. Если заливка масла не изменила ситуацию, тогда вероятны проблемы, связанные с клапанами. Если же компрессия после заливки масла увеличилась, тогда стоит искать проблему в износе элементов ЦПГ. Так вот, в этом случае кольца могли залечь, а раскоксовка поршневых колец в некоторых случаях может исправить ситуацию.

Сразу отметим, что данный способ не обязательно поможет, однако попробовать стоит, тем более от владельца не потребуется значительных финансовых вложений.

Если коротко, чтобы раскоксовать мотор, нужно приобрести специальную жидкость-очиститель. Далее нужно выкрутить свечи зажигания и залить 30-40 грамм в каждое свечное отверстие. Затем свечи не закручиваются (можно закрыть отверстия чистой ветошью), а сам автомобиль следует оставить в гараже на 10-12 часов. Спустя указанное время потребуется прокрутить двигатель стартером с выкрученными свечами. Далее свечи зажигания очищают и устанавливают на место

Обратите внимание, после заливки раскоксовки сразу вкручивать свечи и пытаться заводить двигатель нельзя! В этом случае остатки жидкости в камере сгорания могут стать причиной гидроудара

После того, как двигатель завелся, мотор нужно немного прогреть, после чего потребуется выехать на трассу. Затем машину разгоняют до 110-130 км/ч, после чего на высоких оборотах с высокой скоростью нужно проехать 25-30 км.

По окончании необходимо повторить замеры компрессии. Если ничего не изменилось, тогда раскосовка колец не помогла или проблема заключается в сильно изношенных деталях. В этом случае двигатель нужно только ремонтировать.

Также добавим, что некоторые автовладельцы стремятся избежать ремонта ДВС и активно используют различные присадки для восстановления компрессии

Важно понимать, что на практике такие решения могут помочь в отдельных случаях, однако убрать задиры и «сгладить» другие дефекты попросту неспособны. Фактически, подобные составы также являются средствами раскоксовки, однако цена может существенно отличаться в большую сторону от более доступных аналогов

Если компрессия в цилиндрах упала не по причине прогара клапана или проблем с прокладкой, тогда более серьезного ремонта двигателя не избежать.

Куда “ушла искра” у “нексии”

КУДА «УШЛА ИСКРА» У «НЕКСИИ»

КУДА «УШЛА ИСКРА» У «НЕКСИИ» Как удалось диагностировать и, в конце концов, победить коварный дефект, рассказывает руководитель фирменного техцентра в Казани.

Проблема «заводится-не заводится» существует, наверное, с момента изобретения автомобиля.

С появлением надежных и сравнительно недорогих «нексий» из Узбекистана пересевшие на них владельцы «жигулей» и «самар» наконец-то почувствовали себя людьми, но вместе с тем поняли, что их «жигулевский» опыт мало применим к новому авто. И уж если что-нибудь случается, то дорога одна — в автосервис.

Первый раз с «Нексией„-узбечкой, которая порой отказывалась заводиться, мы столкнулись осенью 1997 года. Со слов владельца (именно „со слов“, поскольку воочию увидеть машину, у которой не пускается двигатель, довелось значительно позднее), автомобиль пару раз ставил его в неловкое положение, но через несколько минут (очевидно, пока хозяин протирал фары, стекла и пинал колеса) пускался как ни в чем не бывало. Тот случай оказался не единичным. У страдающих подобным недугом автомобилей двигатель мог отказаться завестись в любой момент — после длительной стоянки или после короткой, в плохую погоду или хорошую, в гараже или на свежем воздухе. Так же неожиданно он мог бросить дурить и работать неделю, месяц нормально, а затем все начиналось снова. Бывало, „Нексию“ притаскивали к нам на буксире, мастер садился за руль, и. двигатель пускался, что называется, с полпинка! Эта проблема доводила владельцев до белого каления, они стали бояться своих машин.

Словом, мы имели дело с типичным «плавающим» дефектом — одним из тех, который способен заставить специалиста автосервиса усомниться в правильности выбора профессии. Богатый (к тому времени трехлетний) опыт работы с автомобилями «Дэу» из Кореи помочь не мог — у них не встречалось такого дефекта, они заводились всегда.

Ремонтировать такие машины (как можно починить исправный автомобиль?) приходилось, руководствуясь принципом, что «электроника есть наука о контактах», то есть разъединяя-соединяя электрические разъемы, очищая, продувая. Иногда это помогало, чаще — нет. Но статистика, великая из наук, делала свое дело — стала вырисовываться общая картина. Двигатель у дефектных автомобилей не пускался из-за отсутствия искры на катушке зажигания, причем «плюс» на нее подавался, то есть не формировались импульсы в первичной обмотке. Если попробовать в этот момент завести двигатель «с толкача», то он стартовал мгновенно. Эти два фактора явились необходимым и достаточным условием для того, чтобы применять последующие рекомендации. Но сначала немного теории.

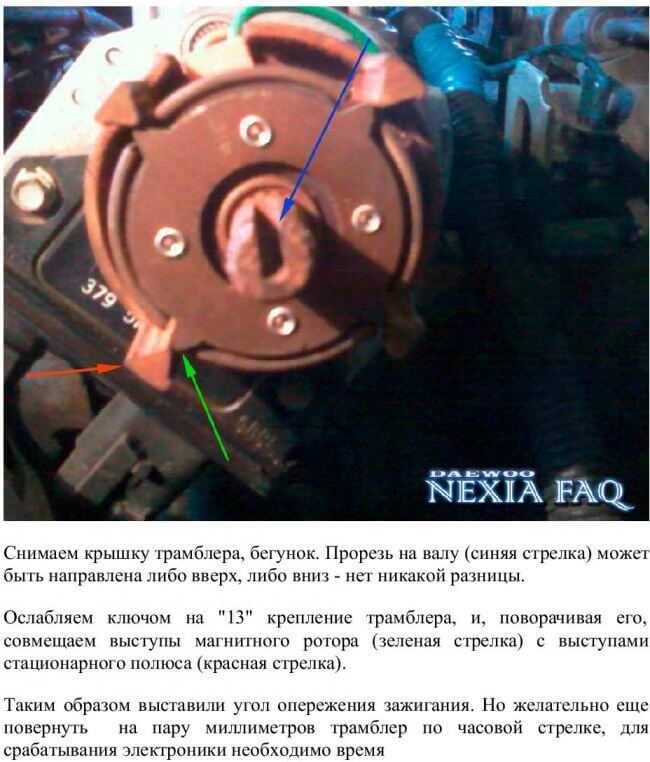

Принципиальная схема системы зажигания «Нексии» представлена на рисунке. В корпусе распределителя расположены магнитоэлектрический датчик импульсов (не путать с датчиком Холла) и электронный модуль (коммутатор, если хотите). Датчик импульсов состоит из намагниченного ротора, выполненного заодно с валом распределителя, и статора, включающего в себя две пары полюсов и индукционную катушку, в которой наводится электродвижущая сила (ЭДС) с частотой при стартерном режиме 8 Гц и амплитудой около 2 В. Электронный модуль преобразует эти импульсы в прямоугольные амплитудой 12 В и подает их в первичную обмотку катушки зажигания. После пуска двигателя в работу системы зажигания включается и электронный блок управления (ЭБУ), который ведает изменением угла опережения зажигания в зависимости от режимов работы двигателя.

Логичнее всего было предположить, что причина всех бед именно в модуле. Ведь слово «коммутатор», произнесенное с соответствующими эпитетами в компании автомобилистов, сразу порождает сочувственные кивания головами и море невеселых воспоминаний. Однако замена коммутаторов на проблемных автомобилях с обещанием вернуть деньги, если дефект не исчезнет, привела-таки к возврату денег и встречным вопросам: ну, а дальше что? А действительно — что, если проверены и работают нормально и электронный модуль, и катушка зажигания, и ЭБУ, что же остается? Неужели датчик? Нет, «на него» и думать не хочется, поскольку примитивен до предела. В нем единственная деталь, которая может выйти из строя, — индукционная катушка, да и та представляет собой плас с намотанным на нее медным проводом диаметром 0,1 мм. Инструкция по ремонту автомобиля «Нексия» предписывает для проверки работоспособности катушки измерить ее сопротивление, и если оно в пределах 500–1500 Ом, значит — все в порядке. Мы измеряли это сопротивление у десятков катушек, и всегда оно было в пределах 750–800 Ом.

Инструкция по замене

Рассмотрим процесс замены распределителя на примере модели Дэу Матиз:

Отключите аккумулятор и выкрутите болтики воздухозаборника, а также воздушного фильтрующего элемента. Демонтируйте его.
Далее, отсоедините шланг, который соединяет дроссель с фильтром и демонтируйте его.
Отключите высоковольтные кабеля от крышки устройства, но перед этим отметьте их положение.
Демонтируйте с прерывателя колодку с проводами.
Используя ключ-головку на 12, а также небольшую трещотку с удлинителем, выкрутите винты прерывательного устройства. Подложите под него тряпку, поскольку при демонтаже устройства может выйти часть моторной жидкости. Немного покручивая узел, демонтируйте его

При снятии обратите внимание на концевик — его усики установлены с небольшим смещением, а не по центру, поэтому при монтаже нового устройства концевик установите точно так же.
Установите новый распределительный узел, закрутите нижний винт фиксации, но не до конца. То же самое сделайте с верхним болтом.
Подключите на место высоковольтные кабеля, при этом соблюдая порядок их подключения

Дальнейшие действия по сборке осуществляются в обратной последовательности. После установки узла необходимо произвести регулировку холостого хода, а также зажигания. Если зажигание будет выставлено неверно, симптомы будут такие же, как при поломке трамблера.

B10S1

Это более мощный 4-цилиндровый агрегат, выдающий 63 силы.

Параметр Значение
Мощность 63 л.с.
Объем 1 л. (995 куб. см.)
Число цилиндров 4
Расположение Рядное
Подача топлива Инжектор
Тип топлива Бензин АИ-92
Клапанов в двигателе 8
Система охлаждения Жидкостная

Как и у менее кубатурного собрата, двигатель отлит из чугуна, а ГБЦ выполнена из алюминия. Объем двигателя Дэу Матиз B10S1 выше, у него иное число цилиндров и клапанов, другая цилиндро-поршневая группа и ГРМ, что позволило снимать с него увеличенную до 63-64 сил мощность. Установка этого двигателя сделала Матиз более быстрым и динамичным.

Набор типичных неисправностей и регламентных операций в целом аналогичен агрегату на 0.8 л. Для замены масла потребуется 3.2 л. синтетической жидкости с вязкостью 5W-30.

Ремонт и замена контактной группы замка зажигания Дэу Нексия, как проверить на неполадки

Автомобиль корейского производителя пользуется популярностью среди автолюбителей. Дэу Нексия — удобное и практичное транспортное средство для города.

Но, к сожалению, идеальных авто не существует, у каждого есть свои слабые места. В Нексии — это группа контактов в замке включения зажигания. Она часто выходит из строя.

В статье рассмотрим, почему горит контактная группа, как произвести ремонт и замену, что предпринять, чтобы деталь не горела в дальнейшем?

Как выглядит контактная группа замка зажигания

Эта деталь расположена в замке зажигания. При повороте ключа она отвечает за подачу тока на стартер и обеспечение питанием других элементов автомобиля: магнитолы, вентилятора печки. В Дэу Нексия используется конструкторское решение, которое, по мнению экспертов, трудно назвать удачным.

Рассмотрим контактную группу повнимательней. В пластмассовом корпусе из двух частей размещены электрические контакты, они коммутируются в зависимости от положения ключа.

Контактная группа в корейском автомобиле часто выгорает из-за неудачного конструкторского решения

У Нексии группа имеет 5 выводов:

  • “30” — подаётся питание от аккумуляторной батареи;
  • “15” — цепь зажигания;
  • “15а” — цепь вентилятора печки;
  • “50” — вывод на стартер;
  • “Ka” или “Kb” — цепь штатной магнитолы.

Сильный ток проходит через замок зажигания. В результате проводка сильно нагревается, контакты плавятся. Большая нагрузка возникает при запуске двигателя, более всего страдает вывод, помеченный “30”. Он в первую очередь не выдерживает, пластмассовый корпус возле контакта плавится.

Из-за тока большой силы, который проходит через группу контактов в замке зажигания, сильно греются контакты и корпус из пластмассы плавится

В большинстве случаев выгорание контактной группы проявляется так: после поворота ключа в замке стартер не крутит. При движении проявляется следующим образом: внезапно глохнет двигатель, панель приборов гаснет и в салоне появляется запах подгоревшей пластмассы. Второй признак поломки — это неработающая штатная магнитола.

Нельзя сказать, что стартер не крутится и не работает автомагнитола только из-за контактной группы, но в 90% случаев для Дэу Нексия симптомы именно такие.

Как проверить и сделать ремонт

Проверить исправность группы контактов в замке зажигания под силу любому автолюбителю. Работоспособность определяется по внешнему виду пластмассового корпуса и наличию нагара на контактах внутри группы. Чтобы добраться до детали, достаточно вооружиться крестообразной и прямой отвёртками.

Снимаем пластик под рулём, он крепится винтами. Сначала необходимо снять защитный пластик под рулём
Отключаем фишку-разъём от контактной группы. Разъём легко снимается с группы контактов простой отвёрткой
Откручиваем тонкой плоской отвёрткой маленький винт. Он фиксирует группу контактов в корпусе замка выключения зажигания. Тонкой плоской отвёрткой откручиваем винт, который фиксирует группу в корпусе замка зажигания
Поддеваем отвёрткой контактную группу и отделяем от замка зажигания.
После демонтажа внимательно осматриваем корпус, обращаем особое внимание на контакты. Если пластмасса оплавилась возле них, то необходимо заменить деталь на новую.
Установку новой запчасти проводим в обратном порядке.

Если корпус не повреждён, то обязательно осмотрите внутренние контакты. Для этого аккуратно разберите корпус. При обнаружении нагара удалите его с помощью острого ножа или отвёртки. Такая временная процедура поможет в дороге. При первой возможности обратитесь на сервисную станцию к электрику или проведите замену контактной группы своими руками.

Следует заметить, что замена контактной группы на исправную помогает на некоторое время. Для качественного ремонта необходимо устранить причину выгорания: снизить нагрузку по току на контакты. Усилить слабое место Дэу Нексия можно путём установки дополнительных реле согласно схеме:

При использовании двух реле нагрузка на группу контактов уменьшается в два раза

Такой способ поможет продлить срок службы контактной группы более чем в 2 раза. Провести усовершенствование электрической цепи зажигания корейского автомобиля под силу любому.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
