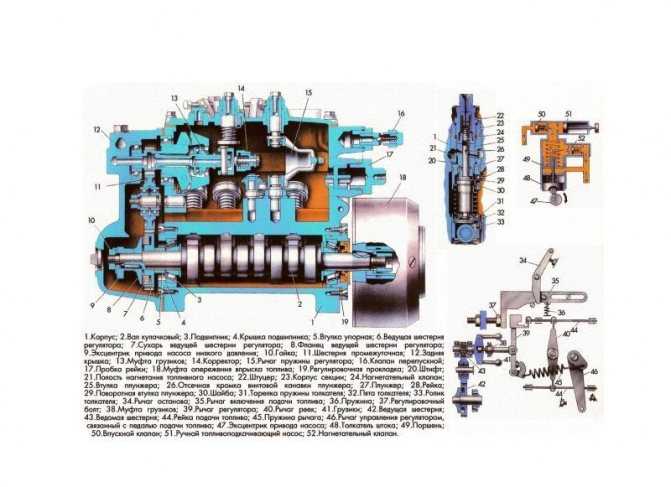

Устройство тнвд

Определение неисправностей в ТНВД

Стоит помнить, что наиболее достоверные данные по состоянию топливного насоса можно получить только после проверки на специальном стенде в автомастерской. Естественно без специального оборудования такая диагностика в домашних условиях невозможно. Но все же есть возможность проверить некоторые элементы и исправность их работы.

Вода в плунжерах

Для этого потребуется снять ремень с газораспределительного механизма (ГРМ), и аккуратно прокрутить шкив. При вращении с переменными усилиями – воды нет. Если при вращении приходится прикладывать значительную силу или вовсе не получается прокрутить – значит есть влага.

Присутствие влаги в ТНВД чрезвычайно вредно как для него, так и для всего мотора. Это ведет к быстрому износу деталей и сокращению срока их службы, к тому же может вызвать появление коррозии и даже полный клин агрегата.

Давление в плунжерной паре

Можно проверить с помощью специального тестера – КИ-4802 или ТАД-01А. Если такового нет, тогда подойдет обычный манометр с большим диапазоном измерений.

Прибор вкручивается вместо топливной трубки или закрепляется в центральном отверстии головки ТНВД. Затем запускается двигатель, и снимаются показания. В нормальных условия значение должно быть близким к 300 кг/см2. Это условное значение и зависит от многих факторов, главное, чтобы при испытаниях цифра была максимально близка к указанной. В случае давления системы значительно ниже 300 кг – детали плунжерной пары сильно изношены, необходим ремонт или замена.

Проверка датчиков управления

На дизельных авто имеющих систему впрыска Common Rail управление ТНВД проходит при помощи электронного блока управления (ЭБУ). Наиболее частыми поломками в них является выход из строя датчиков либо проводки. Чаще об этом информирует специальный сигнал на приборной панели — Check Engine. В таком случае сканером ошибок нужно считать код и расшифровать его. Затем, исходя из полученных данных, определяться с ремонтом.

Чаще у датчика просто вышел срок службы либо случайным образом были повреждены их провода. Это ведет к тому, что на ЭБУ приходит некорректный сигнал и он начинает сбоить.

Утечка топлива

Если топливо течет именно из насоса высокого давления, тогда причина чаще в изношенных уплотнительных кольцах. Чтобы определить это, нужно на заведенном моторе покачать ось рычага насоса. Из под поврежденного уплотнителя потечет соляра.

Бывают случаи утечки топлива из места установки плунжерной пары. Тогда необходимо провести диагностику. Для этих целей насос следует снять с авто.

Герметичность клапана ТНВД проверяется в следующей последовательности:

  1. отвернуть трубку высокого давления от дефектного сегмента;
  2. рейку насоса перевести в позицию выключенной подачи;
  3. ручным насосом создать давление в топливной системе.

При неисправном клапане из отверстия нажимного штуцера появится топливо. Если этого не случилось – клапан исправен.

Схватывание рейки

Перед проверкой рейки от нее следует отсоединить тяги и рычаги регулятора и скобы останова. Затем посредством рычагов управления насосом перевести рейку в крайнее положение. Исходя из усилий при передвижении можно сделать вывод о том, «прикипела» она или нет

В процессе важно сделать несколько оборотов кулачкового вала. Если дефектов нет, рейка будет двигать плавно и без толчков

На замерзание

Если появились признаки поломки топливного насоса в холодное время года, следует проверить его на замерзание. Если такое произошло, его нужно снять с автомобиля и занести в тепло. Когда он отогреется и подвижность деталей восстановится его необходимо разобрать, слить масло и тщательно промыть чистой соляркой. После этих процедур в картер заливается свежее масло и насос устанавливается обратно на авто.

При замерзании насоса в очень сильные морозы, рекомендуется воспользоваться также и размораживателем.

Регулировка топливных насосов высокого давления

Регулирование ТНВД должно производиться на специальных стендах высококвалифицированными специалистами. При регулировке насоса следует использовать стендовые форсунки или форсунки, с которыми насос был установлен на двигателе, помечая при этом номер каждой форсунки в соответствии с цилиндром.
Перед проверкой и регулировкой насоса высокого давления все форсунки (если используются форсунки с двигателя) должны быть тщательно проверены и отрегулированы на специальном стенде в соответствии с техническими условиями для данного типа и модели форсунок.
После регулировки насоса каждую форсунку следует устанавливать на цилиндр, соответствующий секции насоса, которую регулировали совместно с этой форсункой.

Общая работоспособность плунжерных пар насоса может оцениваться при помощи стендовых форсунок, отрегулированных на давление начала впрыска, превышающее номинальное в 1,8…2 раза. Если в этом случае насос обеспечивает подачу, значит плунжерные пары в нормальном состоянии.

***

Регулировка цикловой подачи

Основная регулировка топливного насоса – регулировка количества и равномерности цикловой подачи на номинальном режиме. Для этого рейку ТНВД (или дозатор у одноплунжерного насоса) специальным винтом устанавливают в положение номинальной подачи. При номинальной частоте вращения замеряют цикловую подачу всех секций, контролируя уровень топлива в измерительных пробирках для каждой секции насоса.

Для контроля величины цикловой подачи по секциям насоса используются стеклянные градуированные пробирки, закрепленные на испытательном стенде и присоединенные к выпускному штуцеру секции, либо (в современных стендах) по дисплею, на котором визуально отображается цикловая подача по секциям испытываемого ТНВД. Цикловая подача должна соответствовать техническим условиям на насос и корректироваться для конкретной модели двигателя.

Отклонение по секциям (неравномерность подачи) допускается не более 3…5%. В противном случае у насосов серии 33 (КамАЗ) и 60 (ЗИЛ) ослабляют крепление корпуса секции и поворачивают его, переставляя на один-два зуба стопорную шайбу корпуса. У некоторых насосов (4УТНМ, ЯЗДА, ЧТЗ) для крепления секций предусмотрены специальные хомуты, которые при необходимости ослабляют и корректируют цикловую подачу поворотом корпуса секции.

Регулирование угла опережения начала подачи

Проверку и регулировку этого угла осуществляют на стенде.

В рядных насосах на первую секцию, а в V-образных насосах серии 33 – на восьмую секцию устанавливают моментоскоп – стеклянную трубку, соединенную через резиновый патрубок с топливопроводом высокого давления (см. рисунок). Рейку устанавливают в положение номинальной подачи и вращая вручную вал насоса (за муфту опережения впрыска), заполняют трубку моментоскопа топливом.
Отвернув вал обратную сторону, и затем медленно вращая его вперед, определяют момент, когда поверхность топлива (мениск) в трубке моментоскопа дрогнет.
Вращение останавливают.
При этом лимб стенда покажет угол до оси симметрии кулачка привода плунжера. Этот угол должен соответствовать техническим условиям для данного конкретного насоса.
Так, для восьмой секции насоса серии 33 (КамАЗ) этот угол должен составлять 42…43˚, а для первой секции насосов 4УТНМ — 56˚.

После проверки первой (или восьмой) секции, моментоскоп устанавливают на остальные секции соответственно порядку работы цилиндров двигателя. Отклонение углов опережения впрыска по секциям не должно превышать 20′.

С целью регулировки угла опережения начала подачи в насосах серии 33 (КамАЗ) заменяют пяту толкателя, которую выпускают 18 ремонтных размеров.
В насосах типа УТНМ, ТН, ЯЗДА для этих целей перемещают винт толкателя плунжера. После регулировки секции этот винт стопорят контргайкой.

***

Учебные дисциплины
  • Инженерная графика
  • МДК.01.01. «Устройство автомобилей»
  •    Карта раздела
  •       Общее устройство автомобиля
  •       Автомобильный двигатель
  •       Трансмиссия автомобиля
  •       Рулевое управление
  •       Тормозная система
  •       Подвеска
  •       Колеса
  •       Кузов
  •       Электрооборудование автомобиля
  •       Основы теории автомобиля
  •       Основы технической диагностики
  • Основы гидравлики и теплотехники
  • Метрология и стандартизация
  • Сельскохозяйственные машины
  • Основы агрономии
  • Перевозка опасных грузов
  • Материаловедение
  • Менеджмент
  • Техническая механика
  • Советы дипломнику
Олимпиады и тесты
  • «Инженерная графика»
  • «Техническая механика»
  • «Двигатель и его системы»
  • «Шасси автомобиля»
  • «Электрооборудование автомобиля»

Управление низкими оборотами холостого хода

Регулирование может также иметь место и в самой низкой области оборотов двигателя.

После запуска холодного двигателя, когда управляющая рейка перемещается из пускового положения в положение В, сопротивление двигателя на трение остается достаточно высоким, Это значит, что количество подаваемого топлива для устойчивой работы двигателя будет немного выше того, которое обычно соответствует регулировочной точке L для низких оборотов холостого хода, а обороты двигателя будут немного ниже. При прогреве уменьшение трения будет причиной увеличения оборотов двигателя, и управляющая рейка передвинется обратно в положение L. Это установка низких оборотов холостого хода для двигателя, находящегося при рабочей температуре.

Типы топливных насосов

Для начала следует разобраться с видами ТНВД для дизельных автомобилей, так как у каждого из них свои типовые особенности и поломки. Однако у всех насосов, независимо от разновидностей, есть один главный узел, а именно плунжерные пары (поршни и цилиндры).

ТНВД разделены на типы по принципу работы впрыска:

  • непосредственного действия с механическим приводом плунжера;
  • аккумуляторного впрыска.

Кроме этого у насосов высокого давления существует разделение еще и на классы по устройству:

  • Рядный – рабочие сегменты установлены в ряд, впрыск солярки идет по очереди во все цилиндры.
  • Распределительный – топливо из одной секции подается на несколько цилиндров. Бывают как одноплунжерными, так и двухплунжерными.
  • Многосекционный – более известен как V-образный либо гидравлический аккумулятор. Устанавливаются на двигателях с высокой мощностью, но с малыми оборотами.

На ТНВД непосредственного впрыска нагнетание и подача проходит одновременно, посредством механического привода плунжера. На аккумуляторных типах подача топлива идет по раздельным циклам – вначале нагнетается в аккумулятор насоса, а затем в форсунки. У современных моделей весь процесс управляется электроникой.

ТНВД устанавливаются и на бензиновых автомобилях. Применяются на двигателях с непосредственным впрыском. Насос необходим для подачи топлива в камеру цилиндра под высоким давлением, а уже в нем образуется горючая смесь, которую поджигает свеча зажигания.

Принцип работы системы

ЭБУ получает соответствующие сигналы от различных датчиков. Учитывается положение педали газа, частота вращения вала двигателя, температура охлаждающей жидкости и температура самого топлива. Электронный блок управления получает данные о подъеме иглы форсунок, скорости движения транспортного средства, давлении наддува воздуха и его температуре на впуске.

ЭБУ обрабатывает полученную от датчиков информацию, а затем посылает сигнал на ТНВД. Это обеспечивает подачу необходимого и оптимального количества топлива к форсункам. Дополнительно обеспечивается наилучший угол опережения впрыска с учетом конкретных условий работы двигателя. Любая дополнительная нагрузка сразу отмечается ЭБУ, на ТНВД приходит сигнал и происходит увеличение топливоподачи для компенсации возросших нагрузок.

Электронный блок управления осуществляет контроль за работой свечей накаливания. ЭБУ следит за периодом накаливания, режимом работы свечей накаливания и периодом после накаливания. Все это происходит с учетом зависимости от температуры.

Ниже приведена схема электронного регулирования одноплунжерного насоса VE от Bosch для дизельного мотора:

  1. датчик начала впрыска;
  2. датчик частоты вращения коленвала и ВМТ;
  3. воздухорасходомер;
  4. датчик температуры ОЖ;
  5. датчик положения педали газа;
  6. блок управления;
  7. устройство ускорителя пуска и прогрева ДВС;
  8. устройство для управления клапаном рециркуляции отработанных газов;
  9. устройство для управления углом опережения топливного впрыска;
  10. устройство для управления приводом дозирующей муфты;
  11. датчик хода дозатора;
  12. датчик температуры топлива;
  13. топливный насос высокого давления;

Ключевым элементом в данной системе выступает устройство для перемещения дозирующей муфты ТНВД (10). Управляет процессами подачи топлива блок управления (6). Информация поступает в блок от датчиков:

  • датчик начала впрыска , который установлен в одной из форсунок (1);
  • датчик ВМТ и частоты вращения коленвала (2);
  • воздухорасходомер (3);
  • датчик температуры охлаждающей жидкости (4);
  • датчик положения педали акселератора (5);

В памяти блока управления хранятся заданные оптимальные характеристики. Основываясь на информации от датчиков, ЭБУ посылает сигналы на механизмы управления цикловой подачей и углом опережения впрыска. Так происходит регулировка величины цикловой подачи топлива в различных режимах работы силового агрегата, а также в момент холодного запуска двигателя.

Исполнительные устройства имеют потенциометр, который посылает обратный сигнал в ЭБУ, благодаря чему определяется точное положение дозирующей муфты. Регулировка угла опережения впрыскивания топлива  происходит по аналогичному принципу.

ЭБУ отвечает за создание сигналов, которые обеспечивают регулировку многочисленных процессов. Блок управления стабилизирует частоту вращения в режиме холостого хода, регулирует рециркуляцию отработанных газов с определением показателей по сигналам датчика массового расхода воздуха. Блок сопоставляет сигналы в реальном времени от датчиков с теми значениями, которые в нем запрограммированы в виде оптимальных. Далее происходит передача выходного сигнала от ЭБУ на сервомеханизм, который обеспечивает необходимое положение дозирующей муфты. При этом достигается высокая точность регулирования.

Данная система имеет программу самодиагностики. Это позволяет осуществлять отработку аварийных режимов для обеспечения движения транспортного средства  даже при наличии ряда определенных неисправностей. Полный отказ происходит только при поломке микропроцессора ЭБУ.

Наиболее распространенным решением регулировки цикловой подачи для одноплунжерного насоса высокого давления распределительного типа является использование электромагнита (6). Такой магнит имеет поворотный сердечник, конец которого соединяется посредством эксцентрика с дозирующей муфтой (5). Электрический ток проходит в обмотке электромагнита, при этом угол поворота сердечника может быть от 0 до 60°. Так происходит перемещение дозирующей муфты (5). Данная муфта в итоге  регулирует цикловую подачу ТНВД.

ТНВД в Камазе

Грузовой автомобиль Камаз занимает лидирующие позиции на российском рынке и сильно отстает от конкурентов в других странах мира. В основном в линейку машин входят грузовики с дизельным и турбированным мотором. Функционально назначение ТНВД в Камазе не отличается от других грузовых машин. В его задачи входит подача топлива к форсункам, создание нужного давления и дозировка, определение времени подачи и очистка горючей смеси.

Конструктивно топливный насос Камаза состоит из следующих компонентов:

  • Корпус, закрывающий и защищающий остальные узлы.
  • Базовый элемент (плунжерная пара), установленная в своих секциях.
  • Пружины — помогают двигать поршень в цилиндре и передавать энергию кулачка к плунжерным толкателям.
  • Штуцеры: предназначены для слива / подачи горючего.
  • Толкатели плунжерного механизма.
  • ЭМ-клапан для закрытия процесса подачи.
  • Датчики, устройства управления / контроля топливного насоса.

Эффективность работы этого элемента Камаза гарантирована работой электроники, обеспечивающей своевременность подачи и оптимальное давление ТНВД. Параллельно снижается потреблением топлива, обеспечивается его 100-процентное сжигание и, соответственно, высокий КПД.

Топливный насос Камаза работает по следующему принципу:

  • Передача энергии от коленвала к кулачку.
  • Вращение кулачкового вала и запуск толкателей.
  • Смещение плунжера с помощью пружин и своего движения.
  • Закрытие поршнем клапана впуска и создание давления.
  • Работа форсуночного клапана и подача горючего.
  • Зажигание топлива.
  • Удаление лишнего горючего и возврат плунжера в первоначальную позицию.
  • Открытие клапана впуска и старт нового цикла.

Как видно, принцип работы ТНВД Камаза классический, что упрощает обслуживание и позволяет с легкостью ремонтировать узел в случае выявления поломки.

Признаки неисправности ТНВД дизеля

Существует несколько ключевых признаков неисправности топливной системы у дизельных силовых агрегатов:

  • перебои в работе двигателя;

  • падение его мощности;

  • появление дыма.

Остановимся подробнее на каждом из этих пунктов.

Перебои в работе

Снижение мощности

Если мощность двигателя падает, а дымления нет, вероятнее всего причиной неисправности является износ насоса или засорение фильтра. Из-за этого топливо в цилиндры подается в недостаточном объеме, что приводит к снижению мощности силового агрегата.

Дымление

Симптомы неисправности ТНВД, связанные с появлением дыма, являются одними из самых распространенных

Здесь важно учесть, что разный по цвету дым указывает на разные проблемы с топливной аппаратурой.. Если из выпускной трубы появляется белый дым, это может быть вызвано следующими причинами:

Если из выпускной трубы появляется белый дым, это может быть вызвано следующими причинами:

  • плохое распыливание топлива;

  • в топливную систему подсасывается воздух;

  • в цилиндры попала вода;

  • угол начала подачи топлива неправильно установлен.

Появление черного дыма указывает на то, что регулировка топливного насоса нарушена, есть недостаток воздуха, угол начала подачи топлива является малым. Если, напротив, угол начала подачи топлива является большим, в верхней части блока появляется резкий стук.

Еще один признак неисправности — резкое изменение числа оборотов двигателя. Оно может быть вызвано нарушенной работой регулятора либо тем, что плунжер топливного насоса заедает в положении максимальной подачи топлива.

Электронная система управления ТНВД

Электромагнитный клапан высокого давления

Электромагнитный клапан высокого дав­ления открывается и закрывается в соот­ветствии с сигналами блока управления насосом. Продолжительность закрытого по­ложения клапана определяет период подачи топлива насосом высокого давления. Это означает, что дозирование топлива, подавае­мого в каждый отдельный цилиндр, может осуществляться с очень высокой точностью.

Управление электромагнитным клапаном высокого давления осуществляется посред­ством регулирования тока. По величине тока блок управления насосом определяет контакт иглы клапана с седлом. Это позволяет с вы­сокой точностью вычислять моменты начала подачи топлива и начала впрыска топлива.

Устройство опережения впрыска топлива

Гидравлическое устройство опережения впрыска поворачивает кулачковую шайбу таким образом, что начало подачи топлива может быть сдвинуто относительно поло­жения поршня двигателя в сторону опере­жения или запаздывания. Таким образом, взаимодействие между электромагнитным клапаном высокого давления и устройством опережения впрыска изменяет момент на­чала впрыска топлива и процесс впрыска в соответствии с условиями работы двигателя.

Это гидравлическое устройство опере­жения впрыска может развивать более вы­сокие усилия смещения по сравнению с устройством опережения впрыска аксиально-­поршневого распределительного насоса.

Язычок кулачковой шайбы входит в паз плунжера регулятора таким образом, что осе­вое перемещение плунжера вызывает пово­рот кулачковой шайбы. По центру плунжера регулятора установлена управляющая втулка, которая открывает или закрывает отверстия в управляющем плунжере. Соосно с плунже­ром регулятора установлен подпружинен­ный управляющий плунжер, определяющий требуемое положение управляющей втулки. Управляемый блоком управления насоса элек­тромагнитный клапан модулирует давление, воздействующее на управляющий плунжер.

Электромагнитный клапан устройства опере­жения впрыска действует как регулируемый дроссель. Он может непрерывно регулировать управляющее давление. При этом управляющий плунжер может принимать любое положение в пределах от максимального опережения начала подачи топлива до максимального запаздывания.

Вариант топливного насоса с электронной системой управления

К последнему поколению насосов распреде­лительного типа относятся малогабаритные системы автономного действия, в кото­рые входит электронный блок управления, управляющий также работой двигателя. Так как при этом отпадает необходимость в ис­пользовании для управления работой двига­теля отдельного блока управления, система впрыска топлива не требует большого числа соединительных разъемов и сложной элек­тропроводки, что упрощает процесс монтажа.

Двигатель вместе с системой впрыска мо­жет быть установлен и испытан как единая система, независимо от того, на каком типе автомобиля он размещен.

Какие бывают ТНВД и чем они отличаются

На дизельных двигателях различных модификаций и разного поколения используют существенно отличающиеся модели топливных насосов высокого давления. Условно все модификации можно разделить на следующие группы.

Рядные топливные насосы высокого давления

Рядный Топливный насос высокого давления от Bosch

Основная особенность устройства заключается в наличии отдельной плунжерной пары на каждый цилиндр. Все они размещаются в едином корпусе ТНВД, а подача топлива обеспечивается по специальным каналам. Функционирует агрегат следующим образом:

  • Движение плунжера обеспечивается вращением кулачкового вала, имеющим привод непосредственно от коленвала двигателя.
  • Под воздействием толкателя плунжер начинает передвигаться по втулке, при достижении заданного давления открывается выпускной клапан и топливо поступает в рабочий цилиндр двигателя.
  • Регулировка момента подачи и требуемого объема горючего может осуществляться механическим способом либо при помощи систем электронного управления.

ТНВД такого типа отличаются высокой надежностью. На текущий момент рядные устройства применяются на среднем и тяжелом автотранспорте, на легковых автомобилях с начала столетия подобные ТНВД не устанавливаются.

ТНВД распределительного типа

Топливный насос высокого давления распределительного типа

В этих устройствах производители отказались от выделенной на каждый рабочий цилиндр плунжерной пары. Конструкция содержит всего один или два плунжера, обеспечивающих повышение давления горючей смеси. К форсункам топлива подается через распределительную головку по специальным каналам.

Среди преимуществ такого типа ТНВД можно выделить:

  • Уменьшенные габаритные размеры и масса оборудования. Благодаря этому основной сферой применения агрегата стали именно легковые автомобили.
  • Равномерная подача топлива по цилиндрам независимо от режима работы двигателя. Обеспечить это удалось благодаря автоматической системе регулировки (механическая или электронная).

Следует признать, уменьшение количества плунжерных пар привело к увеличению нагрузки на них. Поэтому рабочий ресурс агрегата уступает другим модификациям ТНВД.

Магистральные ТНВД

Магистральный Топливный насос высокого давления

Практически на всех современных дизельных автомобилях используется аккумуляторная система впрыска топлива Common Rail, одним из основных узлов которой и стал магистральный насос высокого давления.

Его основное отличие заключается в том, что горючее подается не непосредственно в цилиндры, а в аккумулирующую емкость (топливную рампу). Конструкция позволила разделить процессы повышения давления (нагнетания) топлива и его впрыска, что обеспечило более лучшую управляемость этими процессами.

На практике применяют насосы с 1-3 плунжерными парами, приводимыми в действие пружинами или под воздействием сжатых газов. Существуют модификации и с гидравлическим приводом. Распределение топлива по цилиндрам из рампы осуществляется при помощи открытия соответствующих дозирующих клапанов.

Эффективность работы магистрального ТНВД в комплексе с топливной рампой обеспечивается системой электронного управления и высоким создаваемым давлением (более 1500 бар). На текущий момент подобная система впрыска считается наиболее совершенной. Но стоит учитывать то, что магистральные ТНВД достаточно чувствительны к качеству используемого топлива.

Сommon Rail в действии

Топливный насос низкого давления (его роль может выполнять подкачивающая секция, расположенная в корпусе ТНВД либо электрический насос в топливном баке) подает топливо под давлением 2,6-7 бар к ТНВД, в котором и происходит нагнетание давления топлива. При прокрутке двигателя стартером ТНВД способен создавать давление 500-600 бар. После запуска двигателя эта величина вырастает до 1300-2000 бар.

В рейке постоянно поддерживается оптимальное давление, величина которого контролируется с помощью датчика давления, лишнее топливо сбрасывается регулятором в магистраль обратного слива. Регулятор может располагаться в топливной рейке либо в корпусе ТНВД. Дополнительно в рейке может быть вмонтирован клапан экстренного сброса топлива, предотвращающий разрыв рейки в случае нештатной ситуации. Также для более точной работы в некоторых системах в топливную рампу вмонтирован датчик температуры топлива. В некоторых вариантах системы можно встретить отдельную форсунку, использующуюся для увеличения дозировки топлива и прожига сажевого фильтра, в других системах работа двигателя в режиме прожига достигается изменением ЭБУ момента впрыска и количества подаваемого в цилиндры дизеля.

Форсунки

Под давлением топливо подается к форсункам, которые могут быть 2 видов.

  • Электрогидравлические. Представляют собой обычные электромагнитные форсунки, поднятие иглы распылителя и подача топлива в которых осуществляется после подачи напряжения на электромагнитный клапан. Электромагнитные форсунки очень надежные и имеют высокий уровень ремонтопригодности.
  • Пьезоэлектрические. Пьезокристалл при подаче на него напряжение очень быстро расширяется, позволяя игле подыматься в 3-4 раза быстрее, нежели в случае с электромагнитной форсункой. Это повышает быстродействие форсунки, благодаря чему за такт можно осуществить большее количество впрыска дизеля в камеру сгорания, а также точнее отмерить подаваемую порцию горючего. Но сложность конструкции оборачивается меньшим ресурсом и трудностями в ремонте.

ТНВД

Топливная система Сommon Rail была разработана специалистами компании Bosch, которой и принадлежит основная доля рынка дизельных систем впрыска. На данный момент существует 5 генераций ТНВД Bosch системы Сommon Rail.

  • СР1 – трехплунжерный ТНВД с подкачивающей секцией, расположенной в баке. Насос лишен клапана дозирование топлива, его функцию выполняет регулятор давления, вмонтированный в рейку (отличительная черта систем с СР1). Чаще всего СР1 комплектуются электромагнитными форсунками.
  • СР1Н – усовершенствованный вариант СР1. Вместо подкачивающего насоса в баке, в корпус ТНВД вмонтирована механическая подкачивающая секция. Главная особенность – наличие клапана регулировки количества топлива, нагнетаемого в рейку. По сравнению с СР1, обеспечивает большое давление – 1600-1800 бар. Также большая эффективность достигается за счет возможности принудительного отключения одного из плунжеров, когда в большом количества горючего нет необходимости.
  • СР2 – ТНВД, предназначенные для тяжелого коммерческого транспорта.
  • СР3. Отличительная черта – количество нагнетаемого топлива регулируется не в контуре высокого давления, а еще на подходе к плунжерам путем контроля объема топлива, подаваемого к насосу. СР3 имеет механическую топливоподкачивающую секцию (варианты с электронасосами крайне редки). Двигатели с ТНВД СР3 оснащались только пьезоэлектрическими форсунками CRI 3.
  • СР4. ТНВД имеет две модификации: одноплунжерный CP 4.1 (создаваемое давление – 1800 бар) и 2-плунжерный CP 4.2 (максимальное давление – 2000 бар). ТНВД имеет встроенный регулятор давления и механическую секцию низкого давления (5 бар). Большинство двигателей с СР4 оснащаются пьезофорсунками, но существуют системы и с электрогидравлическими инжекторами.

Помимо Bosch, производством компонентов и усовершенствованием системы Сommon Rail занимаются Delfi (Lukas), Densо и др.

Посредством данных, полученных от датчика положения педали газа, ЭБУ понимает желаемый водителем уровень крутящего момента. Считывая данные с ДВКВ, ДВРВ, ДМРВ, ДТОЖ, датчика наддува, датчика температуры топлива в рампе, электронный блок управления двигателем оценивает фактическую режимную нагрузку на мотор и решает, в какой момент нужно подать сигнал на форсунки и сколько топлива впрыснуть в цилиндры за цикловую подачу.

Устройство системы питания автомобиля

Как говорится, наиболее подверженные неисправностям системы питания и электрооборудования. Раз уж вы столкнулись с неисправностями ТНВД КАМАЗ, давайте выберем наиболее подходящую модель ТНВД КАМАЗ для вашего автомобиля. Для этого следует изучить технические характеристики ТНВД КАМАЗ.

Первым делом рассмотрим ТНВД 33-02, 334, 332-30, 337-80.01 двигателя КАМАЗ-740

ТНВД КАМАЗ 740 модели 33-02, 3310, 334, 332-30, 337-80.01 – это топливные насосы высокого давления с V-образным расположением секций и между секционным расстоянием равным 36 мм.

Топливные насосы КАМАЗ 740 моделей 33-02, 33-10, 334, 337-80.01 включают в комплектациюмеханический всережимный регулятор и корректор.

ТНВД КАМАЗ 332-30, в отличие от предыдущих моделей,имеет механический двухрежимный регулятор с корректорами (прямым и обратным). Двигатели КАМАЗ, которые укомплектованы следующими моделями ТНВД, соответствуют нормам токсичности EURO-0. Если возникают какие либо неполадки с двигателем или двигатель неравномерно работает это признак неисправности ТНВД КАМАЗ.

Технические характеристики ТНВД КАМАЗ 740

Модель ТНВД Число секций ТНВД Диаметр/ максимальный ход плунжера (мм) Модель форсунки Модель двигателя

КАМАЗ 740

N ном. (л.с.) при n (мин -1) Где применяется ТНВД 332-30
33-02 8 9/10 33-02 740.10 210/2600 КамАЗ: 5320, 5410, 5511, 54112, 55102, 4310, 43101; УРАЛ-4320, ЗИЛ-133ГЯ
33-10 8 9/10 271-01 271-02 740.10-20 220/2600 КамАЗ: 43101,4326, 54112, 55111, 5320, 5410, 53213,53202,431017, 551107, 55102, 551027, 541007, 551117, 431017; УРАЛ 43207; ЗИЛ-133ГЯ
334 8 9/10 271-01 271-02 7403 260/2600 КамАЗ: 43114,4326-01, 43118-01, 53228-01, 55111-01, 43101-01, 53229-01, 53212-01, 54112-01, 53211-01, 53213-01; ГАЗ-5903
332-30 8 10/11 272-02 7408.10 195/2200 ЛиАЗ-5256
337-80.01 8 10/11 273-21 740.14-300 300/2600 Спец. автомобили

Технические характеристики ТНВД 337-20 двигателя

КАМАЗ-740 стандарта ЕВРО2

ТНВД КАМАЗ 740 337-20 – это топливный насос высокого давления, который имеет V-образное расположение секций с расстоянием между секциями 36 мм.

ТНВД КАМАЗ 337-20 выдает давления впрыска топлива до 1200 Бар. В комплект ТНВД 337-20 входит всережимный механический регулятор с обратным и прямым корректором, а также корректором по наддуву. Причем эти двигатели соответствуют стандарта EURO-2. Производство двигателей с ТНВД 337-20 началось еще в сентябре 2002 года.

Технические характеристики ТНВД 337-20 двигателя

КАМАЗ 740 ЕВРО 2

Модель ТНВД Число секций ТНВД Диаметр/ максимальный ход плунжера (мм) Модель форсунки Модель двигателя N ном. (л.с.) при n (мин -1) Где применяется ТНВД 337-20
337-20 8 11/13 273-21 740.30-260Е2 260/2200 ЕВРО-2 КамАЗ-65115, 65116, 65117, 6540
337-20.03 8 11/13 273-20 740.51-320Е2 320/2200 ЕВРО-2 КамАЗ-6520, 6522
337-20.04 8 11/13 273-20 740.50-360Е2 360/2200 ЕВРО-2 КамАЗ- 6360-06, 6460-06, 5360-06, 5460-06

Технические характеристики ТНВД 337-40, 337-70 двигатель

КАМАЗ-740 ЕВРО-1

ТНВД 337-40 КАМАЗ 740 – это топливный насос высокого давления, который оснащен секциями с V-образным расположением и имеет расстояние между секциями 36 мм. ТНВД 337-40 оснащается регулятором с двумя режимами, а также прямым и обратным корректором. Производятся с 1995 года.

Модель ТНВД Число секций ТНВД Диаметр/ максимальный ход плунжера (мм) Модель форсунки Модель двигателя N ном. (л.с.) при n (мин -1) Где применяется ТНВД 337-40
337-40 8 11/13 273-30 273-31 740.11-240Е1 7405.10 240/2200 240/2200 ЕВРО-1 КамАЗ-55111-02, 65115, 53212-02, 54112-02, 54115, 53215, 53205-02, 53213, 53202, 53229-02, 54105-02, 53228-02, 4326, 4350.
337-40.01 8 11/13 273-31 740.22-240 240/2000 Правила 96 Комбайн «Дон-1500»
337-40.02 8 11/13 273-31 740.02-180 180/2200 Правила 96 Трактора Т-150К, ХТЗ-170, IFA кормоизмельчитель
337-70 8 11/13 273-31 740.11-240 240/2200 Автобусы: НефАЗ-5297, ПАЗ-5272, ЛиАЗ-5256

Технические характеристики ТНВД 337-42 двигателя

КАМАЗ-740 ЕВРО-1

ТНВД 337-42 – это топливный насос высокого давления, который оснащен секциями с V-образным расположением и имеет расстояние между секциями 36 мм. ТНВД 337-42 оснащается механическим все режимным регулятором, а также прямым и обратным корректором. Производятся с 2002 года.

Модель ТНВД Число секций ТНВД Диаметр/ макс. ход плунжера (мм) Модель форсунки Модель двигателя N ном. (л.с.) при n (мин -1) Где применяется ТНВД 337-42
337-42 8 11/13 273-20 740.13-260 260/2200 ЕВРО-1 КамАЗ-43118, 44108, 65111, 6540
337-42.01 8 11/13 273-20 740.22-240 240/2000 Правила 96 Комбайн «Дон-1500»
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
