Приборная панель рено сценик: обозначения

Варианты тюнинга

Тюнинг считается одним из самых простых вариантов преображения приборной панели. Особенно он актуален для более старых авто, когда приборная панель уже потеряла свою свежесть, но автовладельцу хочет восстановить ее эстетичность.

Есть несколько вариантов тюнинга:

Перетяжка щитка кожей, кожзамом, дерматином или другим материалом. Такая необходимость обычно возникает в том случае, если на корпусе приборки имеются трещины, дефекты и прочие следы повреждений. Перетяжка позволит восстановить первоначальный вид корпуса устройства. Перед тем, как приступить к процессу, нужно сделать раскройку, а для этого следует учесть размеры щитка и его форму. Это позволит предотвратить растяжку материала и образование складок.

Для перетяжки в любом случае придется снимать щиток. Для раскройки, как вариант, можно использовать картон — все части раскройки нужно сшить в одно целое, также помните о том, что швы всегда прячутся внутрь. Обивочный материал фиксируется на раскройку с помощью клея либо саморезов.
Установка диодной подсветки. Этот вариант считается одним из самых простых, поскольку требует минимальных трудовых затрат. Вам нужно только купить синие или белые диоды (можно использовать зеленые, красные и другие, но первые два варианта более оптимальны), размер которых соответствует размерам установленных ламп, установить их вместо стандартных индикаторов.

Важно, чтобы цоколь диодных источников соответствовал лампочкам. Если просто заменить лампы не выходит, то диодные источники можно припаять, в этом нет ничего сложного

Как вариант, можно использовать диодную ленту.
Еще один вариант — установка более свежих шкал на датчики приборки. Можно изменить их цвет, чтобы преобразить щиток. Сами шкалы можно нарисовать самостоятельно, поискать в Интернете или попытаться купить в магазине. Если вы делаете их самостоятельно или качаете из Сети, учтите, что их нужно точно вырезать в соответствии с размером приборки. Для установки щиток нужно будет разобрать, снять стекло.

Чтобы установить новую шкалу, необходимо с датчика снять стрелку — после окончания работ ее можно установить на место. Как вариант, этот метод тюнинга можно совместить с описанным выше, то есть кроме монтажа новых шкал, установить на приборку и диодные лампочки.
Также способ тюнинга с помощью диодов можно совместить с еще одним методом — покраской приборки люминесцентной краской. Суть этого метода заключается в том, что цифры и шкалы приборки, вскрытые люминесцентной краской, под воздействием диодного освещения будут светиться значительно ярче.

То есть, если вы все сделаете аккуратно, то ваша приборка преобразуется и будет иметь уникальный внешний вид. Но учтите, что краску нужно наносить аккуратно, поскольку все неровности (на цифрах и шкалах) будут очень хорошо видны при включении диодного света. Кстати, без диодного освещения этот способ тюнинга фактически неэффективен. Следует отметить, что такой вариант считается одним из самых бюджетных, но требует усидчивости, терпения и времени.

Значки на приборке Рено Дастер и что они обозначают

Рядом с указателями присутствуют сигнальные знаки, имеющие узкое обозначение. Картинки предупреждают водителя о вероятных поломках, критических нарушениях в работе агрегатов и бортовика.

Расшифровка значков приборки поясняет, что они означают:

  • 6 – не закрыта одна из дверей;
  • 9 – перегрет мотор, требуется остановка для охлаждения;
  • 10 – обнаружено нарушение в работе бортовой электроники, требуется ремонт;
  • 13 – система ЭСУД сломана или неправильно работает;
  • 15 – контрольная лампа правильности зарядки аккумулятора, горит при критическом падении напряжения;
  • 16 – в картере двигателя наблюдается недопустимое падение давления масла;
  • 17 – загорается при выработке горючего, когда в баке остается менее 8 литров топлива;
  • 22 – нарушена работа подушек безопасности;
  • 24 – модуль АБС поврежден или работает некорректно.

Значки на приборке актуальны для моделей 2015-2016 годов выпуска. В других модификациях, описанные символы могут отличаться.

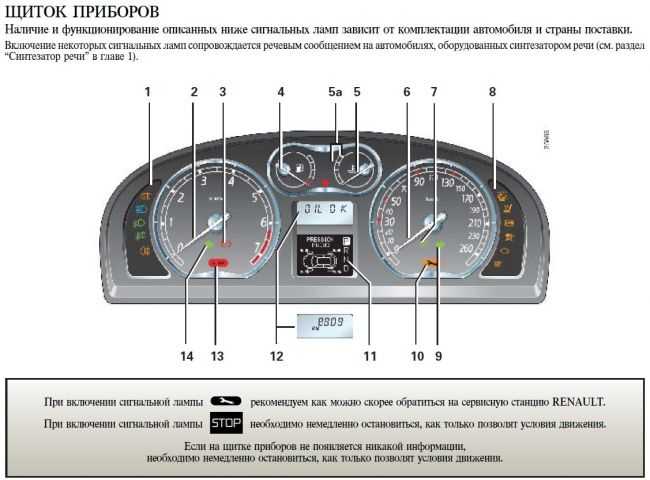

Описание и расположение индикаторов и приборов на панели

На щитке приборов вы можете найти множество индикаторов и других обозначений. Разобраться в них вот так сразу может быть достаточно сложно. Чтобы облегчить вам эту задачу, ниже представлена стандартный щиток для автомобилей марки Рено, на котором обозначены основные элементы.

Тахометр

Обратите внимание, что 1 деление шкалы соответствует 100 оборотам в минуту.
Данный указатель обозначает уровень топлива в баке.
У этого дисплея много функция: он может быть одометром, счетчиком пробега, также с его помощью устанавливается время. Если вы зайдете в настройки бортового компьютера, то именно здесь вы их и увидите.
Это указатель определяет температуру охлаждающей жидкости.
Спидометр.
Здесь индикаторы включения задних и передних противотуманных фар, а также незакрытой двери.
Кнопка

Используется для переключения между режимами отображения информации на дисплее и других целей.
На экране вы видите индикаторы, обозначающие минимальный уровень топлива, включенные поворотники, лампочка критической ТОЖ, ближнего и дальнего света фар. А также другие стандартные для большинства автомобилей индикаторы.
Сигнальная лампа стояночного тормоза и всей стояночной системы. Горит, если уровень тормозной жидкости слишком низок или поднят рычаг стояночного тормоза.

Эти основные обозначения вы найдете как на панели Рено Дастер, так и других современных автомобилей этой марки и иных. Видео ниже посвящено режиму самодиагностики на автомобиля Рено (автор ролика — канал В гараже у Сандро).

Подготовительные работы

Перед активацией необходимо узнать версию прошивки приборной панели. Сделать это можно, зажав кнопку суточного пробега и включив зажигание. Если появившиеся цифры заканчиваются на «01» и другие нечётные, то стоит урезанная версия прошивки, которой нужна активация.

Теперь нужно посетить радиомагазин и приобрести следующие детали:

  • По четыре резистора на 50–100 ОМ и 18–30 кОм, мощность значения не имеет.
  • Конденсатор на 47 микрофарад, мощностью 10 или 16 вольт.
  • Любые диоды.
  • Большой, на 25 контактов, LTP-порт от старых принтеров.

Для предварительной проверки программатора лучше приобрести микросхему 93C56 любого производителя, для подключения — много тонких проводков. Общая стоимость всех частей вряд ли превысит 100 рублей. Диоды перед сборкой лучше проверить, так как существует возможность приобрести пробитые.

Разбор щитка Приоры

Панель может крепиться двумя способами. Это могут быть защёлки, на которые достаточно нажать и панель просто достанется. А могут быть болты, которые необходимо откручивать отвёрткой. Однако в основном панели все вынимаются одинаково без усилий.

Продолжаем разборку для последующего тюнинга щитка приборов Приоры.

Когда вы сняли панель, необходимо снять стекло с передней части и открутить заднюю крышку. Она держится на нескольких болтах. Под ней вы увидите зелёную микросхему и другие внутренности приборов.

Козырёк

После задней крышки необходимо снять козырёк. Он держится на двух защёлках. Стрелки должны располагаться на нулевых показателях. Вообще, в момент разборки панели лучше сфотографировать, куда указывают стрелки, чтобы потом не запутаться и выставить их правильно.

Стрелки

Следующий этап тюнинга приборной панели Приоры — съём стрелок. Это надо делать аккуратно, ни в коем случае не тянуть их, не рвать и не прикладывать больших усилий. Стрелки снимаются поворотом против часовой стрелки и лёгким потягиванием вверх. Если стрелки заклинило, и они не вынимаются, можно воспользоваться отвёрткой и немного их «подцепить». Поддеваем стрелки с двух сторон и постепенно тянем вверх. В какой-то момент стрелка выскочит, но примите к сведению, что из-за пружинки она может отлететь достаточно далеко.

Надо стараться не задеть ногтями покрытие, иначе на панели могут остаться следы и царапины. Они будут подсвечиваться и портить всю картину.

Накладка и световоды

Далее снимаем накладку. Некоторые панели приборов Приоры не могут быть разобраны без снятия этой накладки. Но и в других случаях её лучше снять, так как из-за неё не видно, что находится сзади приборов и как расположена подсветка. Подсветка может быть цельной для всех датчиков или отдельной для каждого. Приклеенную накладку со светофильтрами снимает так, чтоб ни в коем случае её не повредить.

В Приоре обычно три раздельных световода. Они крепятся на защёлки и вынимаются очень просто. Иногда в момент вынимания световод может быть повреждён. В этом ничего страшного нет, и его можно продолжать использовать.

Снимаем экран

Чтобы продолжит разборку панели приборов в Приоре для тюнинга своими руками, снимаем экранчик. Он стоит на резиновых проводниках, поэтому снимается тоже просто. Переворачиваем панель и откручиваем оставшиеся болтики. Вынимаем и лампочки, которые больше не понадобятся.

С помощью плоскогубцев разжимаем фиксаторы и достаём экранчик. Под экранчиком расположен ещё один световод — ярко-салатового цвета, его необходимо вынуть.

Панель почти разобрана, осталось отделить основную белую часть от зелёной микросхемы. Таким образом, мы разобрали весь щиток и можем продолжать тюнинг панели приборов Приоры.

Инструкция по монтажу

Новая штатная накладка

Чтобы демонтировать старую деталь и установить новую вам необходимо выполнить следующий порядок действий:

  • вначале отсоединить провода с батареи, первым отрицательный;
  • частично снять дверной уплотнитель;
  • демонтировать декоративную панель с левой передней стойки;
  • выкрутить болты с обеих сторон на панели;
  • далее снять небольшие крышки, расположенные внизу по краям панели приборов;
  • под ними болты, выкрутите их, затем снимите ручку ;
  • выкрутите болты, которые находятся под ручкой корректора;
  • снять верхний кожух рулевой колонки;
  • открутить болт, отсоедините разъемы проводки, а затем удалите подрулевые переключатели;
  • теперь выкрутите болты над колонкой;
  • снимите козырек щитка;
  • выкрутите болты щитка, отсоедините разъемы проводки и снимите его;
  • демонтируйте радиоприемник;
  • теперь отцепите снизу и полностью снимите центральную декоративную проводку, отсоедините провода;
  • демонтируйте регуляторы системы отопления и кондиционирования;
  • теперь демонтируйте регулятора отопления, кондиционирования, выкрутите один болт наверху и два внизу;
  • далее отсоедините ;
  • снимите полностью панель приборов, отсоедините колодку проводов;
  • открутите болты крепления подушки безопасности переднего пассажира, извлеките разъем проводки к ней;
  • далее снимите заклепки с перчаточного ящика и крышку;
  • установка новой панели производится в обратном порядке.

Не включается приборка

Отдельные пользователи сталкиваются с проблемой отказа панели автомобиля. Также это может стать причиной полного выхода из строя силовой установки – машина просто не заводится. Это связано с тем, что через приборку проходят управляющие сигналы электрооборудования.

Если не работает щиток, опытные автомобилисты рекомендуют проверить предохранители F10 и 31 салонного монтажного блока. Если элементы целы, потребуется внимательно изучить проводку и цепи питания панели. В крайнем случае, придется снять панель и показать ее квалифицированному электрику.

Инструкция по замене панели

Перед тем, как снять контрольный щиток необходимо отключить клеммы аккумулятора.

Затем можно приступать к процессу:

Для начала необходимо просунуть в щель между центральной консолью и самим контрольным щитком отвертку с плоским лезвием либо пластиковую карту. Саму декоративную планку после этого необходимо опустить вниз

Чтобы не сломать планку, отвертку или карту вставляйте посредине, это позволит обеспечить равномерную нагрузку.
Когда вы опустите планку и ее пазы окажутся свободными, этот декоративный элемент можно будет извлечь.
Затем нужно демонтировать нижнюю планку, для этого осторожно потяните ее на себя и вытащите два боковых фиксатора из центральной консоли. Сначала следует потянуть немного вверх, а после этого — на себя.
Сделав это, необходимо выкрутить два самореза, фиксирующие контрольный щиток к центральной консоли

Саму приборку после этого следует немного потянуть на себя, это позволит получить наиболее удобный и оптимальный доступ к разъемам.
Выполнив эти действия, фиксаторы данных разъемов следует перевести в противоположное положение, после чего из частей контрольного щитка можно вытащить разъемы. Данный этап считается одним из наиболее сложных, поскольку требует сноровки, поэтому будьте аккуратны и терпеливы. При извлечении вы можете столкнуться с трудностями, возможно, придется воспользоваться пинцетом. Постарайтесь не повредить разъемы, иначе их придется менять.
Следующим этапом будет непосредственно разборка контрольного щитка. Здесь нет ничего сложного — вам нужно просто выкрутить восемь саморезов, которые фиксируют полупрозрачный пластмассовый экран от самого корпуса устройства. На этом этапе также будьте аккуратны, чтобы не повредить экран.
Далее, вам необходимо будет поддеть крепления, которые соединяют верхнюю часть корпуса контрольного щитка с нижней. Демонтируйте крышку и вы сможете получить доступ к самой микросхеме. Если вы сняли приборку для замены лампочек, то меняйте их и собирайте устройство — процедура сборки осуществляется в обратной последовательности. Если вышла из строя сама плата, то ремонт лучше доверить специалистам, поскольку вероятнее всего, ее придется паять, а это — не простая задача.

Возможные неисправности

Если нарушается работа автомобиля, то приборная панель предупреждает об этом, и довольно часто это связанно с выходом из строя таких элементов системы как:

  • Датчик температур
  • Датчик скорости
  • Предохранители

Решается данная проблема простой заменой этих датчиков.  Особое внимание следует обратить на индикатор в виде двигателя, его еще называют чек, он отвечает за систему двигателя, во время пуска силового агрегата он должен загораться и сразу гаснуть, если он продолжает гореть, то это предупреждает что имеются неисправности в системе двигателя.  Если  данный индикатор начинает мигать это может быть связанно с нестабильной подачей искры,  поэтому желательно снизить обороты.  Как видите  панель достаточно информативная, и если знать за что отвечает каждый элемент, то можно довольно быстро определить причину неисправности, и чтобы понимать обозначение,  ниже представлен список  значков с описанием:

Значки, говорящие о неисправности автомобиля

Не всякий, особенно малоопытный водитель, сразу заметит неисправность своего автомобиля. Подскажут ему о дефекте появляющиеся значки на панели приборов, которые обозначают различные виды поломок в машине. Назовём подобные значки, встречающиеся в различных марках авто.

Наиболее часто встречающимся изображением на иконках такого рода является восклицательный знак. Его появление в различных комбинациях заставляет водителя оперативно отреагировать на появившийся дефект.

Неисправность тормозной системы. Это может быть уровень ниже минимального тормозной жидкости, не опущен рычаг ручника. На автомобилях различных брендов эта картинка может дублироваться словом Brake.

Эти два значка по сути дублируют друг друга. Они могут обозначать появление форс-мажорных обстоятельств во время движения. Иконки загораются при внезапном падении давления масла, критическом уровне тормозной жидкости, неполадках в работе одной из систем: антиблокировочной, защиты находящихся всалоне людей при лобовом столкновении.

Появление данной иконки, восклицательного знака в жёлтом треугольнике, указывает на наличие нарушения в работе стабилизационной системы.Этот же знак в красной шестерёнке сигнализирует о неисправности мотора или АКПП.

Помимо иконок с восклицательным знаком есть и большое количество других подобных значков, сигнализирующих о выходе из строя различных устройств автомобиля.

Данные варианты значков говорят о нарушении в работе системы пассивной безопасности. Причина может крыться в повреждении схемы устройства, некорректной работе датчика.

Левый значок говорит о том, что airbag переднего пассажира не активирована. Данная иконка будет автоматически отключена при посадке на кресло взрослого человека. Правая иконка предупреждает о сбое в работе устройства.

На некоторых авто установлено устройство, включающее в работу боковые подушки безопасности. Они активируются при перевороте машины. Такая иконка напоминает об отключении данной системы. Это делается для исключения активации RSCA во время движения по бездорожью, грунтовым трассам.

Появление данного значка говорит о проблемах со сцеплением машины или перегреве данного узла трансмиссии.Владельцев автомобилей с автоматической коробкой передач должно насторожить появление этой иконки. У них есть проблемы с АКПП, необходимо срочное вмешательство специалистов.

Предупреждение: превышен температурный режим в коробке-автомате. Движение с перегревом узла продолжать запрещено.Подобный значок часто устанавливается на полноприводных автомобилях. Он указывает на блокировку АКПП, работающей в режиме полного привода и находящейся в положении N.

Иконка сигнализирует о проблемах с автоматической коробкой. Это может быть: низкое давление трансмиссионного масла или его критически низкий уровень в узле, а также возможен дефект датчиков, обрыв в схеме подключения.

Значки передают тревожную информацию о падении давления в одной или нескольких покрышках более чем на четверть от допустимого значения.Группа иконок информирует, предупреждает водителя о состоянии такого важного узла автомобиля, как тормозная система. Значок предупреждает владельца авто, что уровень тормозных накладок достиг минимального значения

Дальнейшее движение продолжать с такими деталями небезопасно

Значок предупреждает владельца авто, что уровень тормозных накладок достиг минимального значения. Дальнейшее движение продолжать с такими деталями небезопасно.

Не работает или по каким-либо причинам была отключена антиблокировочная система ABS.

Проблема с системой EBD – распределения тормозных усилий.

Неисправность электрического ручника.

Любой из этих иконок информирует об активации тормозной системы. Произвести растормаживание машины можно путём нажатия на педаль акселератора.

Значок указывает, что система интеллектуальной помощи при экстренном торможении отключена. В случае, если после включения данного устройства иконка продолжает светиться, то значит какие-либо компоненты системы неисправны.

Иконка показывает, что неисправна динамическая подвеска машины. Жёлтая подсветка показывает, что дефект установлен, передвигаться можно в одном положении подвески. Если значок подсвечивается красным светом, то владельцу авто необходимо как можно быстрее посетить автосервис.

Этот текст, имеющий жёлтую или оранжевую подсветку, говорит о том, что перестала работать система ночного видения.Появление такого значка позволит водителю понять, что задний привод машины пришёл в негодность.Уровень тормозной жидкости достиг критического значения.

Данная иконка требует нажатия на тормозную педаль для разблокировки коробки-автомата.

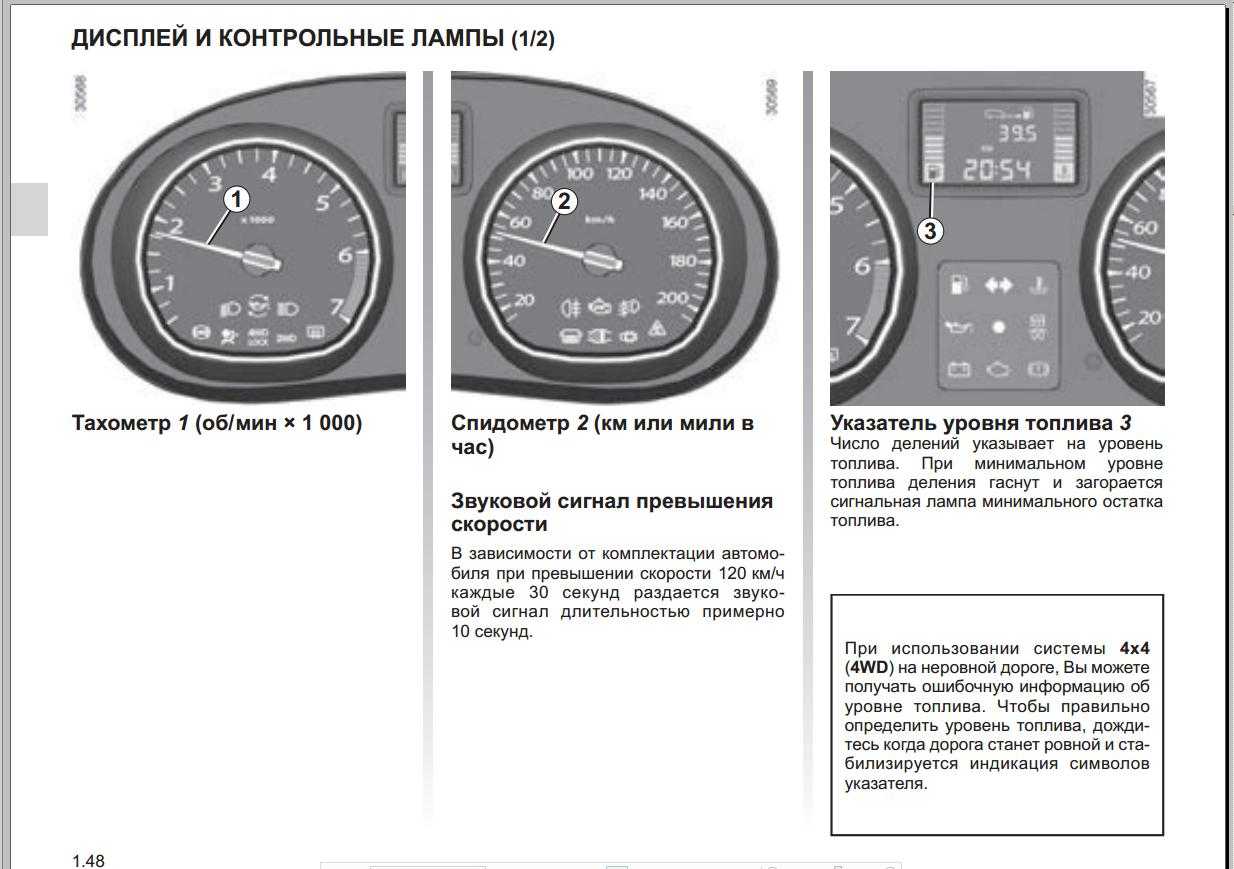

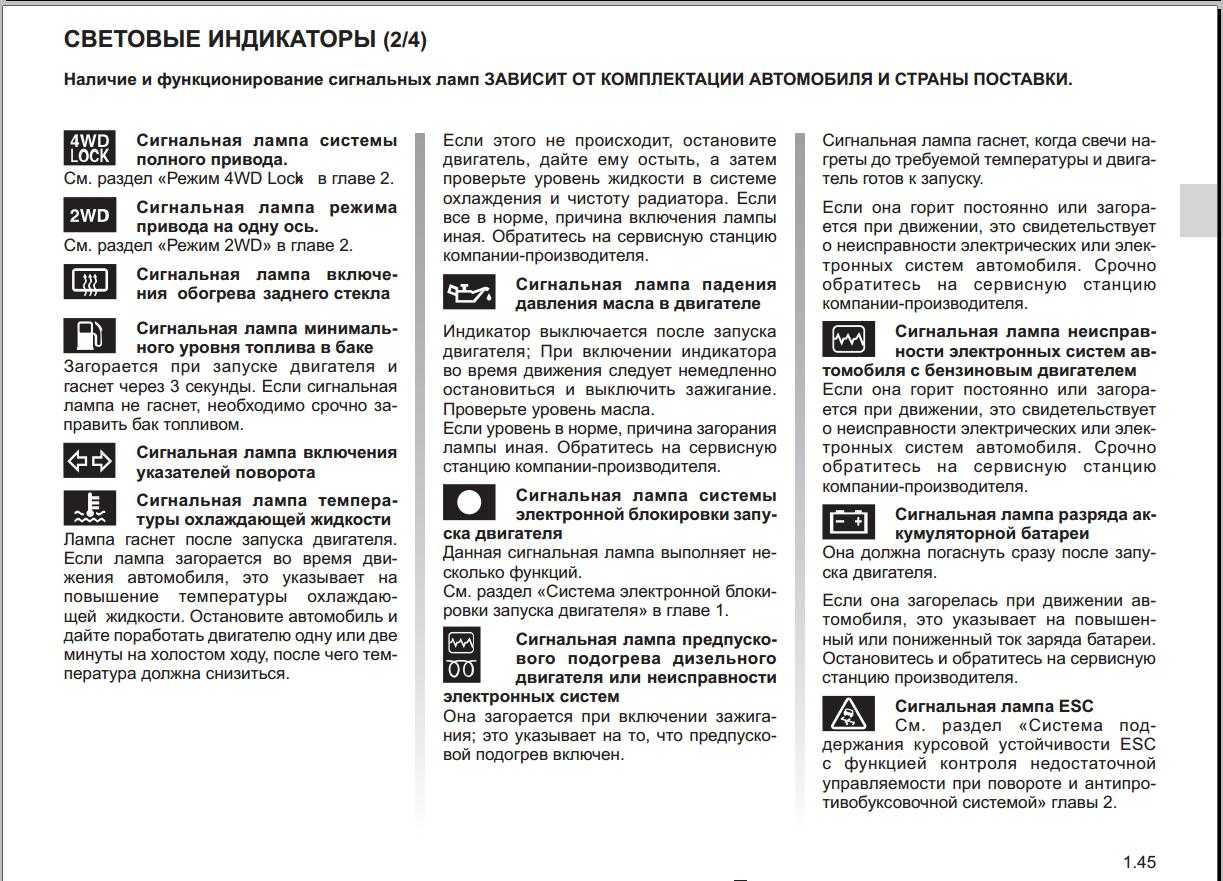

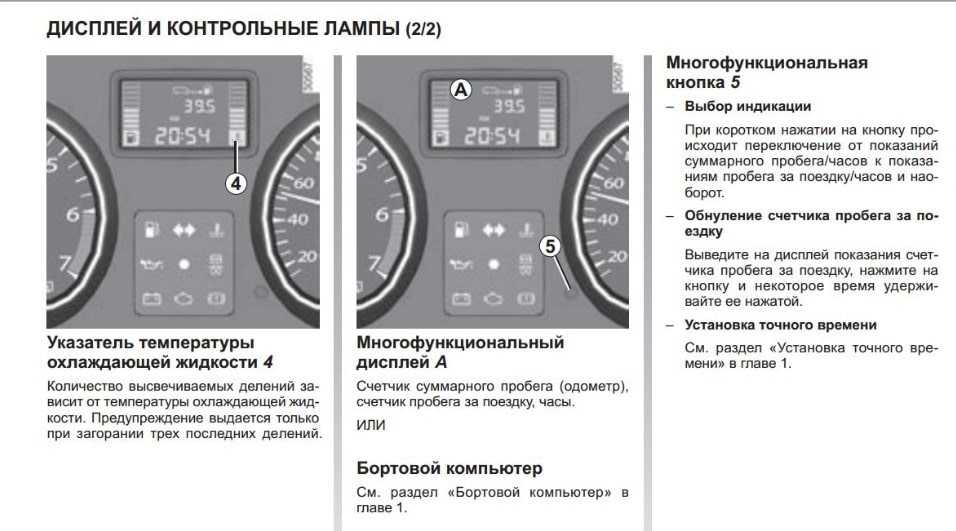

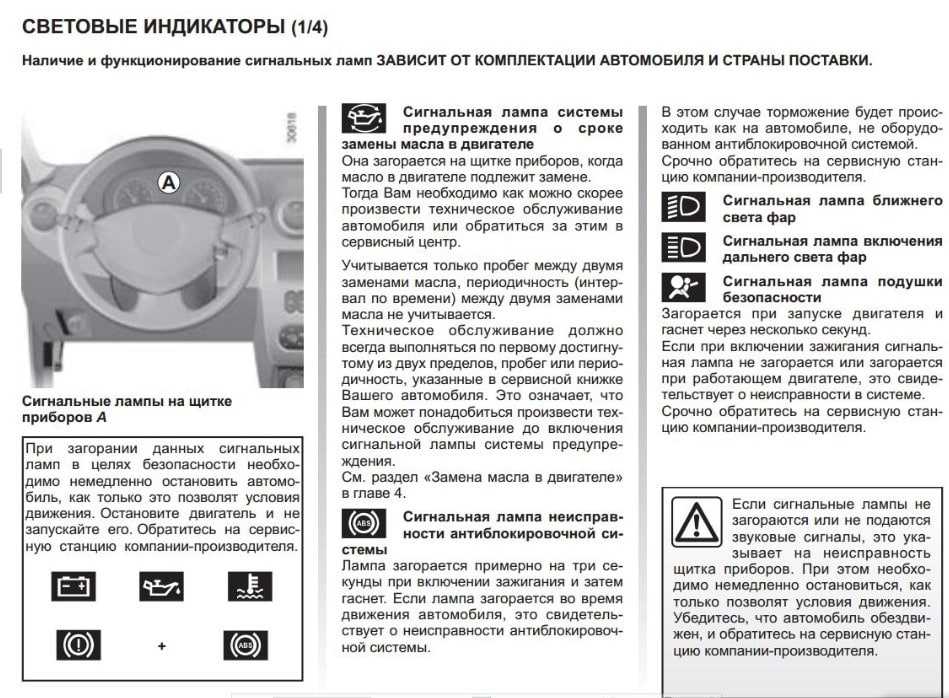

Расположение индикаторов и их описание

Панель приборов Рено Дастер имеет  специальные световые индикаторы,  которые сигнализируют, в каком состоянии находятся все  элементы системы, а также помогают вовремя заметить неисправность  отдельно взятого узла.  Ниже представлен щиток стандартной модели Рено, где указаны  основные индикаторы.

  1. Это Тахометр
  2. Шкала, отвечающая за уровень топлива в баке
  3. Многофункциональный дисплей, на котором расположен, счетчик пробега, одометр, время.
  4. Показывает, какая температура охлаждающей жидкости
  5. Спидометр
  6. Сигнализирует, о включении всех фар включая противотуманные, а также предупреждает, если не зарыты двери
  7. Кнопка, которая помогает переключать  режимы отображаемой информации на экране
  8. На данном дисплее  расположены индикаторы, предупреждающие о таких проблемах, как низкий уровень топлива в баке, включение  дальнего и ближнего света, критичность ТОЖ, и другие.
  9. Сигнализирует о поднятии стояночного тормоза, а также  предупреждает о недостаточном уровне тормозной жидкости

Благодаря этим световым индикаторам можно заблаговременно узнать, что имеется неисправность,  например в тормозной системе, двигателя или аккумулятора, а также помогает отслеживать состояние всех элементов системы автомобиля.  Технологии не стоят на месте и более современные модели  оснащаются оцифрованными индикаторами.

Двигатели кроссовера

Двигатели паркетника просты и надежны. Базовый атмосферник 1.6 H4M-HR16DE распространен в нашей стране и особо не выделяется на фоне конкурентов. Способен проехать до 250 000 км. Неприхотлив к бензину, легко работает на 92-м бензине. На двигателе цепной ГРМ надежной конструкции. Такой ремень не требует замены до 200 – 250 тыс. км.

Двигатель 2.0 F4R-143 л.с.-195 НМ – настоящий долгожитель. С первого выпуска 1993 года не претерпел особых изменений. Конечно производитель все годы пытается поддерживать атмосферник в хорошем состоянии с помощью различных модернизаций. После обновления 2015 мотор стал мощнее на 8 лошадиных сил.

Проблемы двигателя 2.0 мощностью 143 л. с.

1.5 dci-K9K-109 л.с.-200/240 НМ – дизельный агрегат. Мотор очень экономичный, но требовательный к качеству топлива. Из-за некачественной солярки возникают проблемы с форсунками, проворачиваются вкладыши коленвала. От частоты замены масла зависит ресурс двигателя. По отзывам владельцев дизельного Дастер известно, если обслуживать мотор в два раза чаще чем рекомендует производитель, пробег до капремонта составит 300 – 400 тысяч километров.

Ремонт: проворот вкладыша

До 2020 на Renault Duster устанавливался атмосферник 1.6 K4M-102 л.с.-145 НМ. По техническим характеристикам двигатель отличался простотой конструкции, дешевыми запчастями и хорошей ремонтопригодностью, но долгим разгоном – 13 с. Устанавливался с механической коробкой. Сейчас автомобили с этим мотором продаются на вторичном рынке.

Неисправности систем безопасности

Надпись Airbag, SRS, «беременный мужик»

Ошибка по SRS (Supplemental Restraint System) — вспомогательной удерживающей системе, относится к системам пассивной безопасности. Лампочка SRS горит если есть проблема с подушками безопасности или в их цепи. Автомобилисты именуют первый значок «беременный мужик», эта ошибка часто возникает из-за окисления контактов в цепи к подушкам безопасности, на некоторых авто это «болячка».

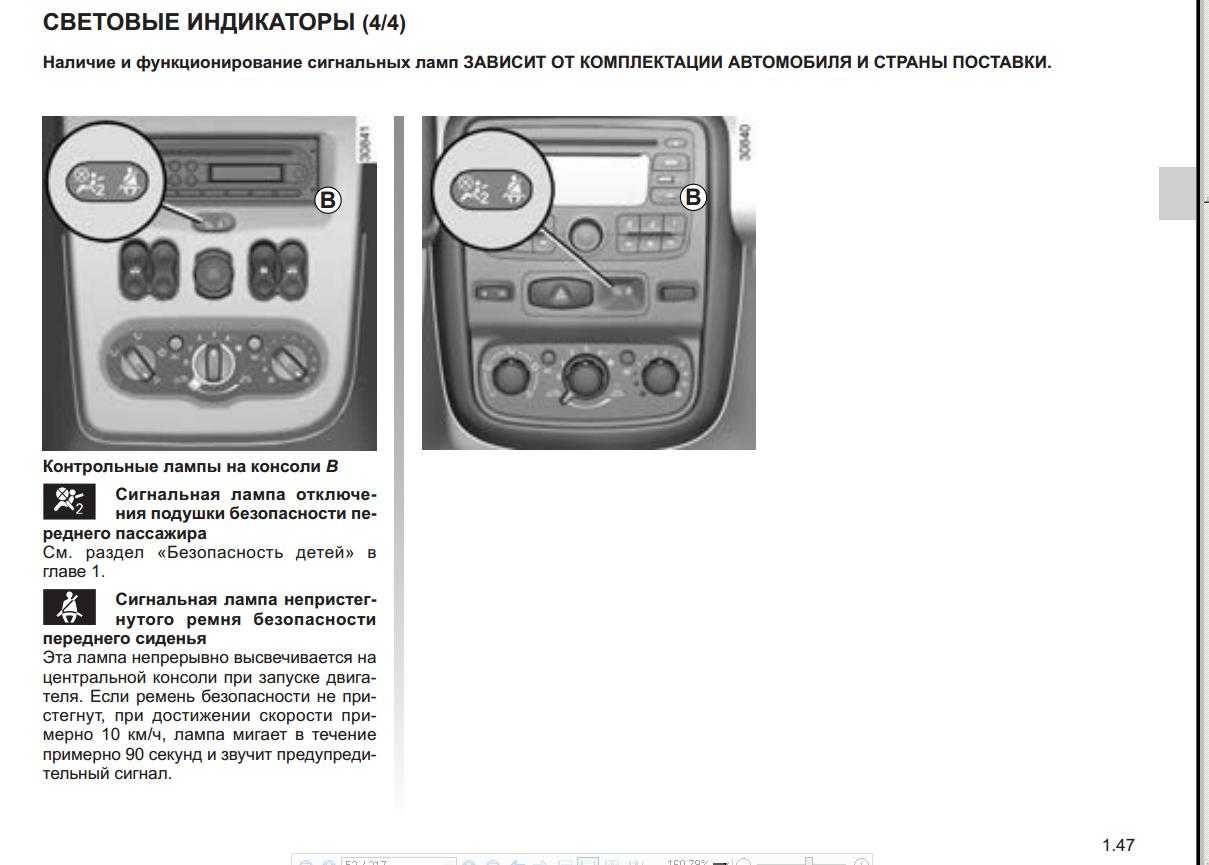

Человек с ремнем, надпись Side Airbag Off

Обозначает отключение подушки безопасности переднего пассажира. Это может быть признаком неисправности в цепи, проблемы с подушкой безопасности, либо же попросту подушка переднего пассажира отключена — современные авто имеют такую функцию — с отключенной подушкой можно перевозить детей спереди в детских креслах. Переключатель обычно находится в правом торце торпедо.

Надпись ABS, Antilock, значок скользящего автомобиля

Все эти индикаторы обозначают проблему с антиблокировочной системой ABS. Обычно датчики этой системы есть в каждом колесе и неисправность любого из сенсоров будет вызывать такую ошибку. Требуется диагностика.

Восклицательный знак в красном треугольнике

Открыта одна из дверей, багажник или капот, не пристегнут ремнем безопасности водитель или пассажиры или иные нештатные ситуации. Индикатор может сочетаться с писком зуммера.

Восклицательный знак в оранжевом треугольнике

Проблемы в электронной системе контроля устойчивости автомобиля (ESP).

Надпись RSCA OFF

Отключены боковые шторки безопасности, срабатывающие при переворачивании автомобиля. Обычно кнопкой с возможностью отключения данной системы комплектуются внедорожники — при сильных кренах кузова шторки могут сработать.

Надпись PCS или машина с ключом

Отключена система предупреждения столкновений или предаварийной безопасности — PCS (Pre-collision system или Pre-crash system).

Значок ключа или машины с замком

Активирована штатная сигнализация или иммобилайзер. После распознавания ключа должна потухнуть. Если этого не происходит ключ не распознается или есть иная проблема.

Красный круг

Красный круг или мяч означает активацию противоугонной системы в результате которой был заблокирован двигатель. После распознавания ключа должна потухнуть, если этого не происходит — возможно есть проблема с иммобилайзером или ключ не распознается.

Рейтинг
( Пока оценок нет )
