Рулевая рейка мазда 3 bk

Как снять фару

Кроме этого, очень часто возникает необходимость заменить на Мазда 3 фару. В данном автомобиле многие системные элементы имеют лампочки – ксеноновые или галогенные. Чаще всего необходимо менять галогенные лампы.

Чтобы заменить фару, а именно лампу в ней, все можно сделать своими руками. Главным условием проведения такой работы на Mazda 3 является знание правил безопасности – использование перчаток. Кроме этого, не мешало бы одеть очки для защиты глаз. Начиная работу, отключаем аккумулятор.

Чтобы заменить фару, надо получить доступ к лампам, для чего демонтируется пластиковый щиток. Для этого берем плоскую отвертку и извлекаем пистоны крепления. Если стоит задача в замене ламп ближнего света, нажимаем на 2 фиксатора колодки и отсоединяем ее. Далее снимаем с лампы крышку из резины, натягивая ее за выступы.

Теперь жмем на фиксатор из проволоки, выводим его вправо, тем самым освобождая из металлической пластины. Теперь из корпуса фары вынимаем лампу. Удерживая ее, аккуратно отсоединяем от патрона.

Устанавливая новую лампу на Мазда, вставляем ее разными фиксирующими выступами в отверстия патрона. На этом все действия можно считать оконченными.

По сравнению с предыдущими задачами, данные манипуляции по замене ламп на Mazda 3 – весьма скрупулезная задача, что не скажешь про необходимость заменить магнитолу.

Установили производители магнитолу на Mazda, как и на других современных авто, для прослушивания музыки различного формата, просмотра видео, работы с навигатором и т.д.

Чтобы заменить родную магнитолу на Mazda 3 на что-то новое, необходимо поддеть декоративные планки и снять их аккуратным движением руки.

После этого откручиваются винты, которые расположены на верхних торцах устройства и вытаскивается аппарат из направляющих. Напоследок, видео которое поможет Вам сделать фары на Мазда полированными и красивыми, манящими взгляд.

Рекомендуем почитать:

0 комментариев

Автомобильные гиганты сегодня выпускают автомобили, оборудованные системами ЭБУ. Эти электронные блоки управления при помощи датчиков…

Выбирая автомобиль, будущий владелец, вполне резонно анализирует всю информацию, касающуюся интересующего транспортного средства. Сегодня благодаря…

Mazda MPV — автомобиль японского производства, рассчитанный на 7 посадочных мест. В некоторых азиатских странах модель…

Признаки неисправности шлейфа

Проверить исправность шлейфа необходимо в случаях:

  • отказа работоспособности отдельных кнопок на руле;
  • пропадания звукового сигнала;
  • характерного хруста в области рулевой колонки;
  • индикации контрольной лампочки подушек безопасности на приборной панели.

Начать лучше с компьютерной диагностики. Далее следует приступить к параметрической проверке с помощью мультиметра. Для ее проведения перед демонтажем шлейфа следует снять отрицательную клемму аккумуляторной батареи. На некоторых авто есть переключатель, который отключает блок управления подушками безопасности. В таком случае достаточно переключить его в положение «выключено» (OFF).

Для проведения полной проверки шлейфа его необходимо полностью демонтировать

При этом необходимо соблюдать меры предосторожности, чтобы полностью не повредить конструкцию

Снятие и установка рулевого колеса Skoda Fabia

Общие сведенияДетали рулевого колеса

1 – рулевое колесо;
2 – болт крепления рулевого колеса;
3 – соединительная колодка;
4 – болт;

5 – модуль подушки безопасности;
6 – фиксатор;
7 – соединительная колодка;
8 – монтажная пластина

Снятие модуля подушки безопасности

1 – рулевое колесо;
2 – фиксатор модуля подушки безопасности;
3 – скоба;
4 – отвертка;
А – отверстие

Метки для установки рулевого колеса

1– метка на торце вала рулевой колонки;
2 – метка на ступице рулевого колеса;
3 – болт крепления рулевого колеса;
4 – рулевое колесо

Предупреждение

При любых работах, связанных с модулем 5 (см. рис. Детали рулевого колеса), подушки безопасности, обязательно отсоедините провод от клеммы «-» аккумуляторной батареи. После отсоединения аккумуляторной батареи к работе можно приступать не менее чем через 1 мин. Прежде чем касаться модуля подушки безопасности, снимите статический электрический разряд, прикоснувшись к заземленному предмету. Снятый модуль кладите так, чтобы подушка была направлена вверх. Следите за тем, чтобы на модуль подушки безопасности не попадали смазка и моющие средства. Не допускается нагревание модуля, даже на короткое время, свыше температуры 100° C. Модули, упавшие на твердое покрытие, или имеющие какие-либо признаки повреждения, необходимо заменить. Проверка и замена модуля подушки безопасности должна проводиться только на станции технического обслуживания с помощью специальных приспособлений и приборов, иначе возможно его срабатывание. Срок службы пиротехнического заряда в подушке составляет 15 лет. По истечении этого срока модуль подушки безопасности необходимо заменить.

Общие сведения

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Чтобы получить доступ к фиксаторам модуля подушки безопасности, поверните рулевое колесо так, чтобы спицы располагались вертикально, затем полностью выдвиньте рулевую колонку на себя, опустите до упора вниз и зафиксируйте ее в этом положении.

3. Через отверстие А (см. рис. Снятие модуля подушки безопасности) с задней стороны рулевого колеса с помощью отвертки 4 отожмите скобы 3 (удерживающие фиксатор 2), повернув отвертку в направлении, указанном стрелкой.

4. Поверните рулевое колесо на 180° и таким же образом освободите второй фиксатор.

5

Осторожно снимите с рулевого колеса модуль 5 (см. рис

Детали рулевого колеса) подушки безопасности и, повернув рулевое колесо 1 в положение, соответствующее прямолинейному движению автомобиля, отсоедините от модуля колодку 7 с проводами.

6. Убедитесь, что рулевое колесо установлено в положение прямолинейного движения автомобиля.

7. Отверните болт 2 крепления рулевого колеса с внутренними шлицами.

8. Если плохо видны метки 1 и 2 (см. рис. Метки для установки рулевого колеса) на торце вала рулевой колонки и ступице рулевого колеса, промаркируйте взаимное положение вала и рулевого колеса.

9. Снимите рулевое колесо с помощью специального приспособления или универсального съемника, отсоединив колодку 3 с проводами (см. рис. Детали рулевого колеса).

10. Установите рулевое колесо в обратном порядке в соответствии с метками 1 и 2 (см. рис. Метки для установки рулевого колеса). Закерните болт 3 крепления рулевого колеса. После пятикратного использования болта крепления рулевого колеса необходимо заменить его новым.

Моменты затяжки, Н·м

Болт крепления рулевого колеса

60

Болты крепления пластины

5

Видео про «Снятие и установка рулевого колеса» для Skoda Fabia

Как снять руль на автомобиле Шкода

Как снять руль на автомобиле Шкода Fabia 1 2000 — 2004 VOLANTY.NET

КАК ВЫСТАВИТЬ ДАТЧИК УГЛА ПОВОРОТА РУЛЯ НА ФОЛЬКСВАГЕН

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Mazda 3 Клуб — как снять эмблему мазда с руля??

Эмблема Мазда Бэтмен

Находим 2 клипсы из пластмассы; откручиваем болт, удерживающий на крыле передний бампер; с обоих сторон имеются нижние крепления, которые также необходимо открутить; открываем капот и отворачиваем болт, который и крепит бампер; теперь ищем замок, располагающийся около решетки радиатора рядом с усилителем, и открываем его; вот теперь можно снять бампер на Mazda. Чтобы демонтировать передний старый бампер с Мазда седан или хэтчбек, необходимо вооружиться такими инструментами, как: Напоследок, видео которое поможет Вам сделать фары на Мазда полированными и как снять шильдик с руля мазда 3, манящими взгляд.

Подробная пошаговая инструкция того, как снять руль на Мазда 3, заменить бампер или фару. Несколько…

Устанавливая новую лампу на Мазда, вставляем ее разными фиксирующими выступами в отверстия патрона. Замечено, что происходит это из-за протирании руля влажными спиртосодержашими солфетками.

Чтобы заменить фару, надо получить доступ к лампам, для чего демонтируется пластиковый щиток.

Если работой вы решили заняться сами, то начать стоит с очевидного — обесточивания автомобиля, чтобы избежать короткого замыкания и уберечь дорогое оборудование от ненужных поломок. Далее устанавливаем колесо прямо, снимаем кожух, защищающий рулевую колонку.

С этим особых трудностей не возникнет, а понадобится лишь ключ или отвертка. Не забываем про подушки безопасности, которые надо отключить, чтобы они не сработали.

Далее необходимо снять старый руль и установить новый, соблюдая все тонкости.

Mazda 3 2006, 110 л. с. — самостоятельный ремонт

После этого все собирают и подключают в обратном порядке. Подключив клемма к АКБ, обязательно проверьте, как работает звуковой сигнал и руль при движении.

Для удобства обобщим все вышеописанные действия: Как видите, чтобы снять данную часть авто, никаких особых манипуляций проводить не придется. Другое дело, когда речь идет о том, чтобы заменить бампер на Mazda.

Неисправности рулевого управления Мазда сх 5 Установка бампера Допустим, вы уже смотрите на свой новый бампер и думаете, как же установить его на его место.

Перед тем, как приступить, стоит отправить авто на мойку, чтобы там хорошо промыли запчасти и все крепежи. Чтобы демонтировать передний старый бампер с Мазда седан или хэтчбек, необходимо вооружиться такими инструментами, как: Теперь переходим непосредственно к демонтажу: Находим 2 клипсы из пластмассы; откручиваем болт, удерживающий на крыле передний бампер; с обоих сторон имеются нижние крепления, которые также необходимо открутить; открываем капот и отворачиваем болт, который и крепит бампер; теперь ищем замок, располагающийся около решетки радиатора рядом с усилителем, и открываем его; вот теперь можно снять бампер на Mazda.

Как Снять Руль (Мазда 6).

Делается все аккуратно, чтобы ничего не поломать. Тянем бампер на себя по горизонтали. Как снять фару Кроме этого, очень часто возникает необходимость заменить на Мазда 3 фару.

В данном автомобиле многие системные элементы имеют лампочки — ксеноновые или галогенные. Чаще всего необходимо менять галогенные лампы. Чтобы заменить фару, а именно лампу в ней, все можно сделать своими руками.

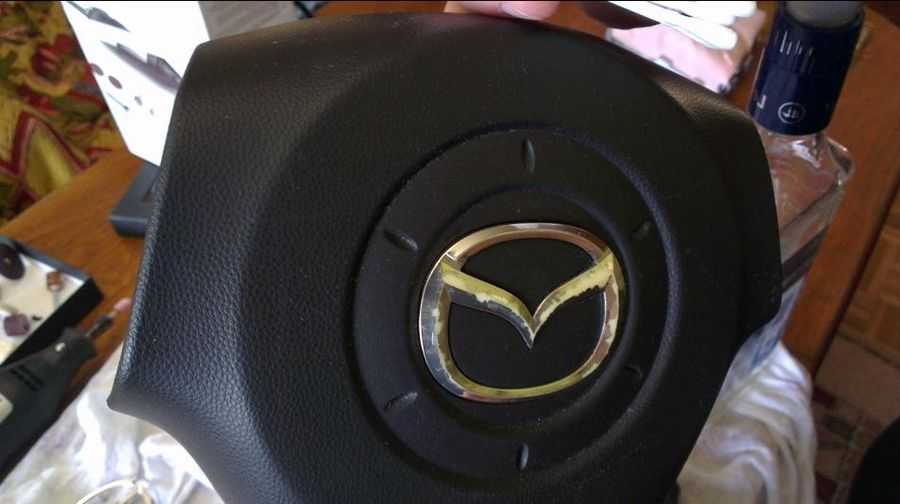

Заказывал шильдик из Питера по обьявлению на avito: С доставкой р вышло: Дороговасто конечно, но что делать — «Почта России самая гуманная почта в мире». Снял центральную часть с подушкой. Была по плану идея снять накладку подушки, но не стал, уж серьезно она приделана.

Аккуратно ножем канцелярским прорезал в одном месте шильдик, отогнул и дальше плоскогубцами обернутыми в тряпку, чтоб не поцарапать крышку аирбега тянем шильдик и подрезаем по очереди крепления снизу. Материал шильдика очень мягкий тянется буквально как резина.

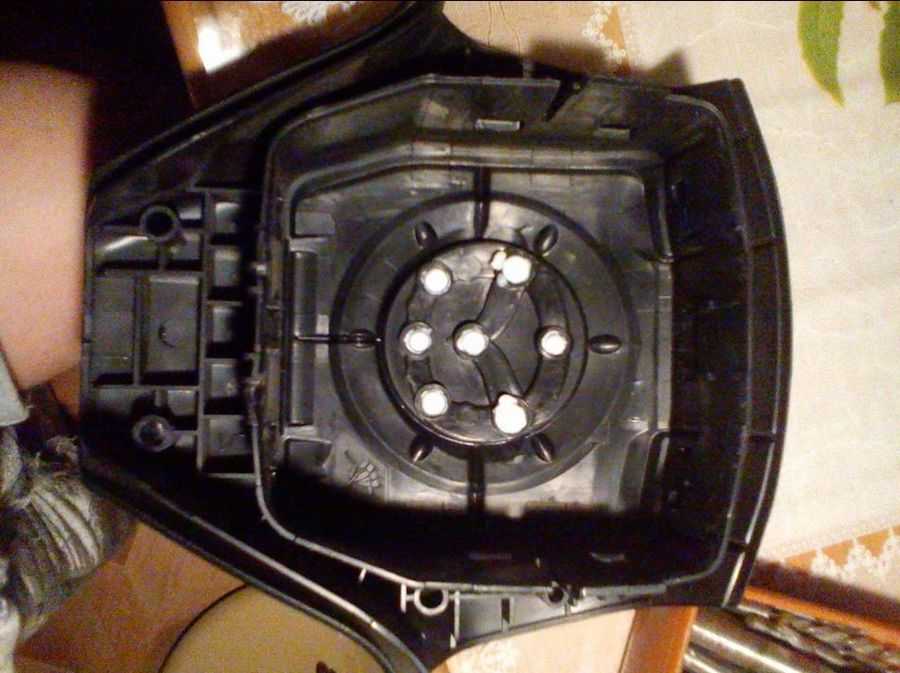

Остатки креплений внутри которые остались аккуратно продавил внутрь подушки, половина их потом высыпались сами, так как там есть небольшая щель между крышкой и корпусом подушки.

Как определить неисправность рейки

Как только водитель заметил изменение шума рулевого механизма, то можно задумываться о ремонте.

Иногда на наличие неисправности водителю указывает другой человек, который сел на руль машины впервые.  В подвеске есть много элементов, которые способны издавать различные посторонние звуки, определить источник могут профессиональные механики в любом СТО, но это также можно сделать самостоятельно.

Например, утечка жидкости. Это очень легко определить, даже не обладая особыми знаниями. Автомобиль будет оставлять пятна на месте стоянки, такое сложно не заметить. Чтобы не спутать жидкость гидроусилителя от моторного масла достаточно посмотреть на цвет пятна.

Цвет масла будет сильно отличаться от цвета жидкости. Он будет красного или зеленого цвета, в редких случаях желтый

Если обратить внимание на бочок, то по нему тоже можно определить, что жидкость утекла. В зависимости от автомобиля можно проверить метки гидроусилителя или щуп

Снятие рейки и ее установка: Пошаговая инструкция

Итак, что мы имеем — Мазда 6 с сопливой или стучащей рейкой.

Что необходимо для снятия рейки:

  • домкрат,
  • ключ балонный крестообразный,
  • ключ торцевой с головками на 12, 17 и 19,
  • удлинитель торцевого ключа на 750 мм,
  • кардан,
  • плоскогубцы,
  • крестовая отвертка,
  • съемник шаровых,
  • маркер перманентный,
  • жидкость ГУР ATF M-III 1 л.

Итак, пошагово:

  1. Поддомкрачиваем наш автомобиль
  2. Берем маркер и наносим метку на вал следующим образом(этот узел находится в салоне авто), выкручиваем крепежный болт, и снимаем вал
  3. Таким же образом в салоне снимаем манжету
  4. Снимаем шплинт, откручиваем гайку и с помощью специализированного съемника снимаем рулевой наконечник(наконечник рулевой тяги). В качестве съемника идеально подошел съемник для шаровой опоры Ваз 2101(стоимость около 500 рублей)
  5. вытащив указанные на рисунке клипсы отводим в сторону пластиковую защиту и обязательно ее там закрепляем
  6. С помощью ключа откручиваем трубку(нагнетательная для рабочей жидкости), сразу подставляем под место работы резервуар для отработанной жидкости ГУР.
  7. Откручиваем возвратный шланг жидкости ГУР, подставялем снизу резервуар для сбора рабочей жидкости. Найти его можно на леворульных машинах за подкрылком справа, на праворульных — слева
  8. Открыв капот, смотрим вниз за двигатель и ищем три показанных на рисунках болта
  9. Удобнее всего открутить указанные болты можно следующим способомДля этого необходимо соорудить следующий девайс
  10. С помощью домкрата поднимаем подрамник Мазда 6
  11. После всего этого необходимо открутить три болта на кронштейне подрамника.
  12. Немного опустив подрамник вытягиваем рулевой механизм, для авто с левым рулем в левую сторону, для праворуких авто, соответственно, в правую сторону.

Установку рулевой рейки нужно производить в обратном порядке, при этом учесть несколько ВАЖНЫХ МОМЕНТОВ:

  • Жидкость ГУР надо заливать, когда машина установлена на подставках
  • Уровень жидкости ГУР должен быть максимальным
  • НЕ ЗАПУСКАЯ ДВИГАТЕЛЬ, нужно несколько раз провернуть руль до упора в правую или левую сторону
  • Снова долить жидкость до максимальной отметки и повторить вращение колеса до упора в обе стороны. ЭТОТ ПУНКТ НЕОБХОДИМО ПОВТОРЯТЬ ПОКА ЖИДКОСТЬ НЕ ПЕРЕСТАНЕТ УХОДИТЬ.
  • Снимаем авто с подставок и заводим двигатель, даем поработать ему на холостом ходу
  • Поворачиваем несколько раз рулевое колесо до упора в обе стороны.
  • Проверяем уровень жидкости ГУР и убеждаемся, что она не пенится.
  • Если жидкость ушла — доливаем ее до максимальной отметки и повторяем поворот руля в обе стороны до упора.

На этом процесс установки закончен.

Модельный ряд

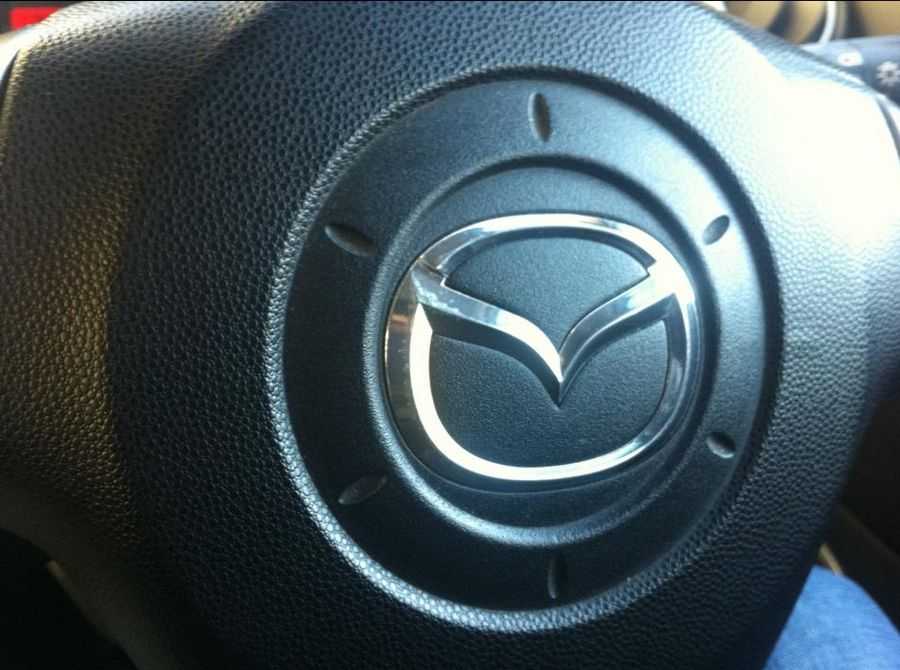

Периодически нахожу на полу кусочки — еще выпадают. На новом шильдике подрезал ножки креплений в пополам, так как они длинные и расчитано, что их будут плавить с обратной стороны.

Посадил на клей-гель момент. Тут надо очень аккуратно, в отверстия капнуть и немного и на сам шильдик.

Тут важно ее перелить так как попадет если попадет на пластик крышки будет белый налет, который не ототрешь потом. http://imazda.ru/pochinka/kak-snjat-rul-mazda-3.htmlhttp://avtoremont13.ru/mazda/3/%D0%BE%D0%B1%D0%BB%D0%B5%D0%B7-%D1%88%D0%B8%D0%BB%D1%8C%D0%B4%D0%B8%D0%BA-%D0%BD%D0%B0-%D1%80%D1%83%D0%BB%D0%B5.html

http://imazda.ru/pochinka/kak-snjat-rul-mazda-3.htmlhttp://avtoremont13.ru/mazda/3/%D0%BE%D0%B1%D0%BB%D0%B5%D0%B7-%D1%88%D0%B8%D0%BB%D1%8C%D0%B4%D0%B8%D0%BA-%D0%BD%D0%B0-%D1%80%D1%83%D0%BB%D0%B5.html

Подтягиваем рулевую рейку Мазда 3 БК

Рулевую рейку в Mazda 3 BK необходимо подтягивать после пробега 70 тысяч км. Чтобы осуществить подтяжку рейки, нужно загнать машину на яму, подъемник или поддомкратить переднюю часть.

Первоначально нужно подвесить переднюю часть Мазда 3 БК над ямой, снять защиту двигателя, чтобы получить доступ к узлам. Необходимо снять резинки с глушителя, либо с самого подрамника.


(Ссылка на источник фото)

Нужно открутить стойки стабилизатора, следом открутить 2 болта крепления рейки Mazda 3 BK.


Откручиваем стойки стабилизатора от самого стаба с обеих сторон.
ключом на 17 откручиваем 2 болта крепления рейки к подрамнику.

При помощи головки на 17 нужно снять болт, крепящий нижнюю подушку двигателя, для этого головкой на 12 нужно открутить 4 болта, затем головкой на 17 открутить 2 болта подрамника.


головкой на 12 откручиваем вот эти болты, 4 шт.
головкой на 17 откручиваем 2 верхних болта крепления подрамника.
головкой на 17 откручиваем болт крепления нижней подушки двигателя

Теперь можно опустить подрамник вниз, он будет висеть только на шаровых. Надо дополнительно снять стабилизатор, чтобы был свободный доступ.


опускаем подрамник вниз, он останется висеть на шаровых.


Для удобства откручиваем и вынимаем стабилизатор.

Необходимо использовать шестигранник на 19 и ключ на 40, при помощи ключа нужно отвернуть стопорную гайку против часовой стрелки. В это же время, используя шестигранник, надо отрегулировать прижимную втулку Мазда 3 BK по часовой стрелке.

Остается только затянуть стопорную гайку и собрать всю систему в обратной последовательности.

Такой ремонт рулевой рейки Мазда 3 БК занимает не более 2 часов.

Причины неисправности

Причины ремонта могут быть абсолютно разные:

  • продавливание маслом сальников рулевой рейки(течь)
  • механический износ деталей рейки

Картинка взята с сайта vagma.ru

Ремонт реек не сводится только к замене сальников, также необходимо отшлифовать вал от коррозии. Если необходимо полная разборка конструкции для замены деталей, то необходимо заняться регулировкой рейки.

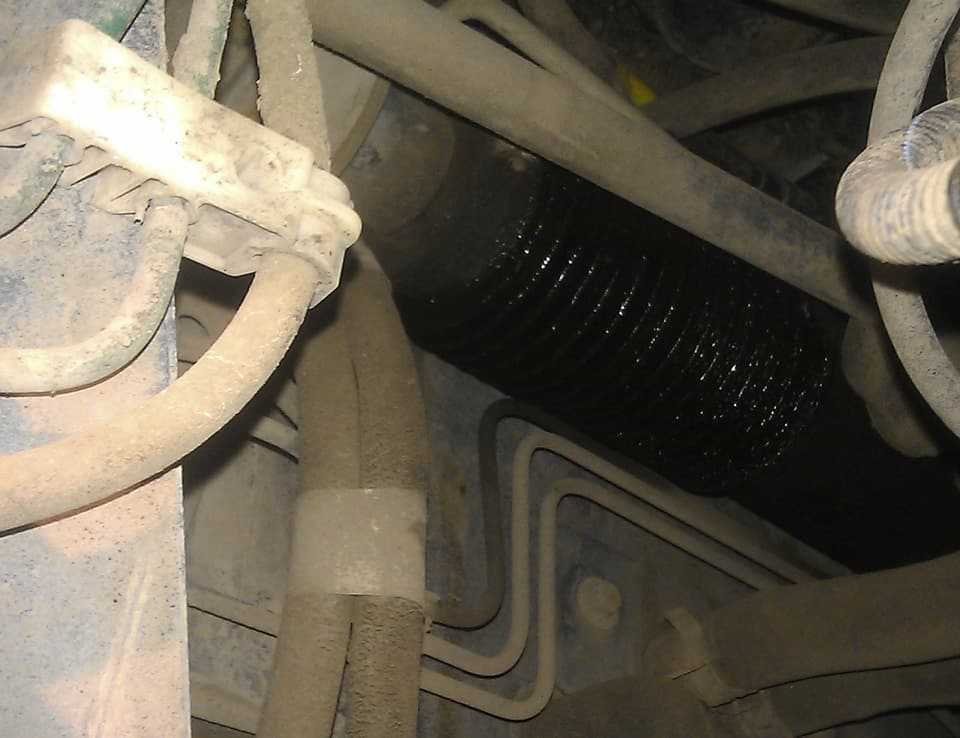

Вот признак того, что нужно ремонтировать рулевую рейку

Уверенно выявлять малейшие неисправности можно довольно легко, но это приходит с опытом. Отремонтировав рейку несколько раз, можно быстро определить степень износа и устранять поломки гораздо быстрее, чем это было в первый раз.

Детали нужно очистить от загрязнений. Это увеличит их срок эксплуатации. Поэтому после того как рейка была разобрана следует заняться прочисткой., удалить коррозию, заменить при необходимости уплотнители и т.д. При ремонте следует задействовать исключительно аналоговые, качественные запчасти. Правильно проведенный ремонт сделает рейку готовой к длительной и надежной эксплуатации.

Процесс ремонта рейки можно разделить на два этапа:

  1. Снятие рейки
  2. Собственно сам ремонт

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Самостоятельная переборка рулевой рейки Mazda 3 BK

Как снять рулевую рейку писали в первом пункте, теперь рассмотрим как самостоятельно перебрать рулевой механизм. Для этого нужно приобрести G74632180 MAZDA – артикул оригинального ремкомплекта для рейки, в него входит 4 сальника.

Рейку нужно удобно разместить в тисках, аккуратно снять пыльники и открутить рулевые тяги, используя ключ на 30.


(Ссылка на источник фото)

Теперь нужно снять стопорное кольцо Mazda 3, так как сальники расположены под ним, следом нужно ослабить гайку регулировочного механизма.


Снимаем стопорное кольцо и под ним уже видим один из 4х сальников.
Ослабляем контрагайку с «механизма регулировки рулевой рейки»

Используя ключ на 22 необходимо выкрутить регулировочный механизм, на этом этапе нужно быть внимательным, внутри пружина, ее нельзя потерять.

Следом вынимается втулка прижимная Мазда 3 BK, при помощи ключа на 17 отворачивается картер, затем под ним откручивается гайка при помощи головки на 15.


Вынимаем «прижимную втулку».
Ключом на 17 отворачиваем «картер».
и видим под ним гайку которая крепит ось червячного механизма к подшипнику, отворачиваем эту гайку головкой на 15.

Используя молоток, ударьте по центру оси, в результате ось выйдет наружу вместе с одним сальником.


С помощью молотка и бородка бьём по центру оси.
ось выходит вместе с одним из сальников.

В нижней части установлен еще один.

Далее откручивается гайка алюминиевая на любой стороне рейки Мазда 3 БК.

Обратите внимание, резьба длинная и хрупкая, поэтому рекомендуется в процессе работ опрыскивать WD. Под этой гайкой будет расположен еще один сальник

Постукивая по валу, удастся его аккуратно выбить. В глубине самого вала есть второй сальник, он выбивается с обратной стороны.

После замены сальников на Mazda 3 собирается узел в обратной последовательности.

При регулировке рейки затягивается винт пока не пропадет люфт. Если люфта нет, но руль крутится с трудом, значит винт ослабляется.
