Схема управления двигателем миксера

Основные неисправности

Сначала рассмотрим, в каких случаях необходимо прибегать к разборке и ремонту миксера. К часто встречающимся неисправностям миксеров Braun (Браун), Скарлет, Бош, Рось и других специалисты по обслуживанию бытовых приборов относят следующие.

Обрыв внутри шнура подвода напряжения. Этот дефект может произойти из-за некачественной изоляции — частые перегибы при сворачивании кабеля для укладки в коробку приводят к нарушению внутренней изоляции и замыканию отдельных жил меж собой.
Проблемы с кнопкой пуска – частая проблема миксеров Браун. Если она заедает, то необходимо демонтировать ее и устранить неполадки, при серьезной поломке — установить новую кнопку.
Электродвигатель: здесь много вариантов, самый простейший — неполадки в работе могут быть из-за щеток, которые износились и потеряли контакт с ротором. Не работают одна или несколько скоростей: основная причина может быть в неисправности переключателя — его контакты от частого употребления могут подгореть или окислиться. Ремонт довольно прост — надо снять регулятор и осмотреть контакты, при необходимости зачистить, а если износ полный, то заменить.
Посторонний шум — здесь существуют только два варианта: подшипники и нет смазки в редукторе. Проверяем вращение подшипника, если есть звон, то надо их смазать, а появился люфт — только замена. В редукторе из-за влияния кинетической энергии смазка может скопиться на законцовке червячной передачи. Аккуратно жалом отвертки распределить ее между шестернями и сделать несколько оборотов — посторонний звук исчезнет.

Редуктор
Износ деталей — от этого дефекта никто не застрахован. Все зависит от качества металла или пластика, со временем изнашивается любая прочная деталь.

Зная типичные отказы ручного или планетарного миксера, вы свободно можете отремонтировать изделие собственноручно — для этого не нужен какой-то особенный инструмент

Здесь главное — это осторожность, терпение и наличие элементарных знаний конструкции изделия

Схема подключения бетономешалки на 220 вольт

При движении ползунка вправо Rв сразу размыкается, но это на работу двигателя не влияет, так как контакторы Л1, Л2 получают питание через экономический резистор Rэ1 и блок-контакт Л2. Использование однофазных коммутаторов для трехфазных нагрузок недопустимо, поскольку одна из фаз остается постоянно подключена к обмотке. Схемы автоматизированного управления На рис. Подробное описание реле давления для компрессора видео Схема подключения Реле давления для компрессоров могут быть для разных схем подключений нагрузки. При нештатных ситуациях, когда уровень давления выше допустимой нормы, а телепрессостат не срабатывает, включается в работу предохранительный узел и выполняет сброс воздуха. Тепловое реле. Проверьте атмосферное давление. В соответствии с номиналом линии электропитания подбирается соответствующая модель релейного блока. Схема подключения эл двигателя FUBAG Компрессор

Основные технические характеристики

При выборе бетономешалки необходимо руководствоваться ее техническими характеристиками, к которым относятся:

объем барабана (готовая смесь будет составлять от 40 до 60 % от этой величины);
мощность, от которой зависит время непрерывной работы при максимальной нагрузке;
вес, который необходимо учитывать для транспортировки и перемещения по строительному участку.

Объем барабана бетономешалок, предназначенных для индивидуального использования, как правило, варьируется в пределах от 100 до 200 литров. Модели больших объемов (250-300 литров) имеют значительные габариты и довольно внушительный вес (до 150-200 кг), что значительно усложняет их применение. Обычно хозяева собственного загородного жилья выбирают бетономешалки с объемом, не превышающим 150 литров (вес таких изделий находится в пределах до 70 кг). Мощность электродвигателя для таких устройств составляет 700-1000 Вт. Такая нагрузка вполне допустима даже для сетей дачных поселков (к примеру, обычный электрический утюг потребляет от 1000 до 1500 Вт).

Конечно для ускорения процесса крупномасштабных бетонных работ (например, заливки фундамента будущего дома) можно заказать «Камаз» (миксер), который доставит большое количество готового раствора. Однако для этого необходимо наличие подъездных путей.

Подключение электромотора на самодельных устройствах

Перед использованием электродвигателя нужно навести справки о его типе и особенностях конструкции. Единственной доступной информацией при этом может быть лишь серийная маркировка на корпусе, остальное — мощность, тип, возможные системы управления двигателем – придется поискать в технических справочниках.

Проверка проводных выходов и корпуса на короткое замыкание — застрахует от аварий. Для этого, после визуального осмотра на предмет следов возгорания, при помощи мультиметра нужно сделать прозвон всех контактов и корпуса, затем проверить обмотки и выводы, и также конденсаторы при наличии.

Как подобрать конденсатор для подключения двигателя: расчет ёмкости в мкФ

При подключении электродвигателя к сети 220 Вольт не обойтись без конденсатора. Этот маленький элемент электрической цепи служит для уменьшения времени входа мотора в рабочий режим (пусковой конденсатор). Кроме пусковых, существуют и так называемые рабочие конденсаторы, которые постоянно задействованы во время работы двигателя. Основной задачей рабочих конденсаторов является обеспечение оптимальной нагрузочной способности двигателя.

Состоит конденсатор из нескольких пластин, которые защищены диэлектриком. Основная функция конденсаторов — это накопление и отдача электрической энергии. Как подобрать конденсатор для запуска электродвигателя? Что при этом нужно учитывать? Именно об этом вы и сможете узнать в данной статье строительного журнала samastroyka.ru .

Распространенные поломки и их устранение

Для миксеров характерны поломки, связанные с электроникой и внутренней конструкцией прибора. Чаще всего проблемой является отсутствие контакта, повреждение питания в шнуре, поломка редуктора или деталей электродвигателя. Рассмотрим самые распространенные ремонтные случаи и инструкцию, как их устранить:

Работают не все скорости – проблемы с выключателем. Если выключатель автономный, то его получится ремонтировать только в сервисном центре. Если он механический, то можно визуально самостоятельно оценить исправность контактов. Нужно проверить положение проводов, почистить контакты от пыли и грязи. Перегоревший провод нужно заменить или восстановить контакт.
Шум во время работы – смажьте редуктор. Нужно разобрать корпус и осмотреть пластиковую шестеренку. Она разбирается выкручиванием винтов. Если при вскрытии обнаружено, что белая смазка сместилась, нужно аккуратно ее поправить отверткой вдоль подшипников редуктора. Когда смазки не оказалось совсем, нужно ее приобрести и заменить. Если причина не устранена, то шум может быть следствием износа подшипников электродвигателя.
Нет питания – проверьте редуктор, а также исправность предохранителя, правильность подключения вилки в сеть,отсутствие обрыва в шнуре. Если контакт отсутствует, замените его. Проверьте исправность редуктора. Если шестерня не вращается, то проще заменить редуктор на новый.
Вибрация во время работы – поврежден ремень электродвигателя. Если приводной ремень растянулся или повредились зубья, то он может создавать лишний шум от вращения электродвигателя. При этом редуктор будет статичен, а венчики не перестанут вращаться. Нужно снять крышку и проверить натяжение ремня, сдвинув его к самой крупной шестерне, оценить внешнее состояние и отсутствие видимых повреждений. При необходимости заменить ремень и смазать детали.
Венчик не вращается – поврежден планетарный механизм. Если при работе венчик не вращается, а при включении появился нехарактерный звук, проверьте исправность планетарного механизма, вращение шестеренок и целостность ремня электродвигателя.

Миксер с венчиками

Если не можете самостоятельно установить и устранить поломку, обратитесь в сервисный центр по ремонту мелкой бытовой техники. Некоторые неполадки не подлежат ремонту и дешевле купить новую модель лучшего качества. Техника со временем приходит в неисправность, особенно, по истечению определенного количества циклов.

Самодельный миксер

Электрический миксер своими руками изготовить довольно просто. Для этого в качестве привода можно использовать обыкновенную бытовую электродрель или перфоратор. Для дрели подойдут приспособления с хвостовиком в виде обычного шестигранника или HEX. И те и другие удобно фиксировать в кулачковом патроне дрели. Главное, чтобы размер шестигранника (стандартные: 8, 10 и 12 мм) соответствовал максимальному размеру, который можно вставить в патрон дрели.

Читать также: Как самому сделать прицеп для мотоблока

Внимание! Для перемешивания растворов можно использовать только низкооборотные дрели, или устройства с регулировкой частоты вращения. Если в качестве привода вы используете перфоратор (естественно, в безударном режиме), то необходимо покупать насадки с хвостовиком, рассчитанным для крепления в патрон SDS-plus

Если в качестве привода вы используете перфоратор (естественно, в безударном режиме), то необходимо покупать насадки с хвостовиком, рассчитанным для крепления в патрон SDS-plus.

Однако следует учесть, что двигатели и редукторы, как у электрических дрелей, так и у перфораторов (даже мощных) рассчитаны только на продольную нагрузку. Поэтому самодельный миксер на их основе вполне подойдет для перемешивания нетяжелых растворов и в небольших объемах. При размешивании растворов привод испытывает значительные радиальные и горизонтальные нагрузки, которые могут привести к перегреву и выходу из строя электродвигателя. Поэтому миксер для бетона своими руками из дрели или перфоратора лучше не делать. Хотя их использование вполне допустимо при перемешивании красок, негустых шпатлевок и других легких растворов.

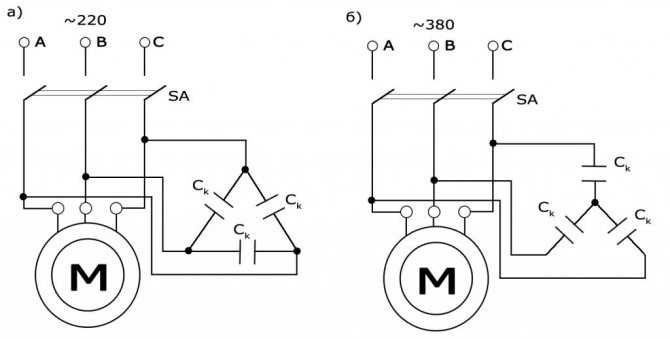

Схема подключения трёхфазного двигателя через конденсатор

Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В. Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств

Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.

Капитальная ревизия (тех.обслуживание) бетономешалки 130 литров

Привет всем! Решаем проблемку в новой бетономешалке

AgriMotor B 1510. Всем приятного просмотра.

Сначала мы делим все шесть концов по сторонам и находим омметр с самими обмотками статора.

Возьмите скотч, ленту, что-то еще, что есть, и отметьте их. Это будет полезно сейчас и, возможно, когда-нибудь в будущем.

Мы берем обычную батарею и подключаем ее к концам a1-a2. К другим двум концам (В1-в2) подключается омметр.

В момент разрыва контакта с батареей игла устройства будет качаться в одну сторону. Помните, где он качнулся, и включите устройство на концах c1-c2, не изменяя полярность батареи. Мы делаем все снова.

Если игла отклоняется на другую сторону, то мы заменяем провода в местах: c1 mark c2 и c2 как c1. Дело в том, что отклонение одно и то же.

Теперь мы подключаем аккумулятор с полярностью к концам c1-c2, а омметр. к al-a2.

Мы гарантируем, что отклонение стрелки на любой катушке одинаково. Повторно проверьте. Теперь один пучок проводов (например, с номером 1) будет иметь начало, а другой. конец.

Мы берем три конца, например, a2, b2, c2, и объединяемся и изолируем. Это звезда соединения. В качестве альтернативы мы можем привести их в бор к клеммному блоку, пометить их. На обложке мы придерживаемся схемы подключения (или рисуем с помощью маркера).

Переключение треугольника. это звезда. Вы можете подключиться к сети и работать.

Подключение двигателя к сети 220 В

Если вам потребовалось подсоединить электродвигатель машины к сети 220 вольт, то необходимо учитывать характерные черты данной детали. Ее особенности состоят в следующем:

не нуждается в пусковой обмотке;
для пуска не понадобится начальный конденсатор.

Для пуска нам понадобится объединить кабель в моторе. Два белых провода, размещенных по левую сторону, мы использовать не станем. Они нужны для замера витков электродвигателя. Следующий — красный провод. Он проходит на обмотку статора. За ним есть коричневый провод. Он также ориентирован на одну из обмоток статора. Серый и зелёный кабель подключены к щёткам мотора.

Для того чтобы показать вам схему подсоединения более наглядно, мы создали следующую схему:

К одному из выводов обмотки подключим единственный кабель 220 В.
В следующую подключим одну из щёток. В щётку двигателя машины подсоединим 2-й провод 220 В.

А что необходимо сделать, чтобы изменить вращение? Как вы знаете из схематического отображения, для того, чтобы поменять направление верчения, нам потребовалось поменять местами подсоединения щёток электродвигателя. После переключения мотора вновь выясните его функциональность, подсоединив его к сети.

Кстати, чтобы упростить вам работу, мы приняли решение добавить видеоруководство, в котором описан весь процесс подсоединения двигателя от машины к электричеству.

Способ подсоединения двигателя с современной машины в этой статье базируется непосредственно на том использованном материале, который показан в видео.

Как правильно выбрать лучший ручной, стационарный и планетарный электро-миксер

Пред тем как выбрать ручной электрический миксер, знайте, что это небольшая компактная разновидность прибора, которую во время работы необходимо держать в руке (отсюда и название). К преимуществам можно отнести:

маленькие габаритные размеры;
простота в эксплуатации;
удобство отчистки (достаточно вымыть насадки и протереть по необходимости корпус);
невысокая ценовая категория.

А среди минусов такого агрегата пользователи отмечают:

маленькую мощность;
небольшой набор функций.

Поэтому такой вариант подходит для маленькой кухни, при отсутствии больших объемов приготовления пищи или когда нет острой необходимости в многофункциональном оснащении.

Перед тем, как выбрать стационарный вид миксера, знайте, что это более габаритный вид прибора, в котором предусмотрена специальная чаша для взбивания и перемешивания продуктов. Вся конструкция собрана на подставке, и такая модель при работе не требует личного вмешательства, кроме как визуального надзора. Преимущества такого типа:

универсальность;
большое количество дополнительных насадок и функций.

Но при этом существует ряд недостатков, отмеченных пользователями:

большие габаритные размеры;
высокая стоимость;
неудобство отчистки (после работы необходимо вымыть много деталей).

Перед тем, как для себя выбрать планетарный электрический миксер, имейте в виду, что такой тип прибора состоит из нескольких частей, а именно: двигателя, насадки и чаши для перемешивания. Такая машина способна перерабатывать большие объемы за один раз, независимо от их консистенции. В таких моделях установлен таймер и панель управления. Название обусловлено особенностью работы прибора, а именно тем, что насадка вращается вокруг своей оси, а при этом параллельно происходит вращательное движение платформы с насадкой по диаметру чаши. Главный недостаток такого типа устройства – высокая стоимость.

Соответственно, преимуществ у такой конструкции столько же, как и у входящих в состав аналогов.

Лучшая зарекомендованная фирма комбинированных миксеров – Domotec, и популярностью пользуется модель DT584WB. Это ручной миксер с чашей мощностью 120 Вт. Имеет 7 скоростей работы и два вида насадок. При таком хорошем качестве привлекает своей ценой.

Увеличение напряжения

Предположим, что на теге написано: Δ / Ỵ220 / 380. Это означает, что нам нужно включить треугольник, так как чаще всего

соединение по умолчанию составляет 380 вольт. Как это сделать? Если у электродвигателя сзади есть клеммная коробка, то это легко. Есть перемычки, и все, что вам нужно, это переключить их в нужное положение.

Но что, если удалить только три провода? Затем необходимо разобрать устройство. На статоре вам нужно найти три конца, которые спаяны вместе. Это звезда соединения. Провода должны быть отсоединены и соединены с треугольником.

В этой ситуации это не вызывает осложнений. Главное помнить, что есть начало и конец катушек. Например, возьмите начало концов, которые были доведены до бора электродвигателя. Итак, что такое пайка, это концы

Теперь важно не путать

Мы соединяем этот путь: соединяем начало одной катушки с концом другой и т. Д.

Как видите, схема

проста. Теперь двигатель, подключенный к 380, может быть подключен к сети напряжением 220 В.

Как запустить двигатель от стиральной машины

О том, как дать жизнь новому двигателю и сколько потребуется времени, чтобы запустить двухскоростной агрегат уже известно, однако, как осуществить запуск и управление, если есть некоторые неполадки? Вполне возможно и такое, что движок попросту не запустится, даже при том условии, что удалось соединить все правильно. В этом случае нужно проверять нагревание движка, после того как он начнет работать. Достаточно пары минут и если за это время тепло не распространяется на все детали, то требуется определить место скопления нагрева. Это может быть область статора, узла или подшипника.

Основная причина того, что деталь быстро нагревается это:

Наличие износа или засорения подшипника;
Сильное увеличение емкости конденсатора, что может иметь только асинхронный двигатель.

После этого проверка проводится каждые 5 минут и достаточно трех раз. Если виной всему подшипник, то нужно разобрать, смазать или заменить, так как бывают моменты, когда он не подлежит восстановлению. Категорически запрещается допускать перегрев двигательной системы, так как это может стать причиной поломки всего нового оборудования и потребовать расходов.

Особенности конструкции асинхронных трехфазных моторов

Асинхронные машины переменного тока – это просто находка для любого хозяина. Вот только подключить к бытовой сети их оказывается проблематично. Но все равно можно найти подходящий вариант, при использовании которого потери мощности окажутся минимальными.

Перед тем, как подключить двигатель 380 на 220, нужно разобраться с его конструкцией. Он состоит из таких элементов:

Обязательно на двигателе должен быть металлический шильдик – на нем прописаны все параметры, даже год выпуска. В клеммную коробку выходят провода из статора. При помощи трех перемычек все провода коммутируются между собой. А теперь давайте рассмотрим, какие схемы подключения мотора существуют.

Подключение по схеме «звезда»

У каждой обмотки есть начало и конец. Перед тем, как подключить двигатель 380 на 220, нужно выяснить, где концы обмоток. Для соединения по схеме «звезда» достаточно установить перемычки таким образом, чтобы все концы были замкнуты. Три фазы нужно подключать к началам обмоток. При запуске двигателя от трехфазной сети желательно использовать именно эту схему, так как при работе не индуцируются высокие токи.

Но добиться высокой мощности вряд ли удастся, поэтому применяют на практике гибридные схемы. Запускают мотор с включенными обмотками по схеме «звезда», а при выходе на устоявшийся режим происходит переключение на «треугольник».

Подключение по схеме «звезда»

Разновидности

Поскольку компания, как и Браун, представляет устройства высокого качества, потребность в большом выборе всегда актуальна. Например, есть смесители с чашей, без нее (ручные) и даже профессиональные. Они отличаются высоким уровнем производительности и большой мощностью. Существует много типов.

С чашей

Такие устройства чаще всего встречаются на рынке небольших кухонных приборов. Они считаются самыми удобными в использовании. При активации такого смесителя руки свободны. Прибор не нужно держать подвешенным, он делает все сам. Все, что нужно. Это погрузить пищу в специальную миску.

Кроме классических моделей чаш, Bosch предлагает приборы с миской, которая вращается по кругу для максимального смешивания и воздушной консистенции. Благодаря нескольким скоростям, в таких смесителях вы можете самостоятельно регулировать скорость вращения чаши и перемешивания продуктов.

Основные технические характеристики

объем барабана (готовая смесь будет составлять от 40 до 60 % от этой величины);
мощность, от которой зависит время непрерывной работы при максимальной нагрузке;
вес, который необходимо учитывать для транспортировки и перемещения по строительному участку.

Ремонт — как подключить кнопку пуска бетономешалки

Первое, с чего следует начать ремонт — это с осмотра состояния контактов пусковой кнопки.

Для этого ее нужно:

Извлечь, открутив два винта;
Разобрать. Корпус самой распространенной кнопки типа KJD17 крепится на пластиковых фиксаторах, которые легко отстегиваются при помощи плоской отвертки

Разбирать пусковую кнопку следует осторожно, поскольку внутри находятся пружинки, которые могут случайно вылететь и затеряться. Освободив пластмассовые защелки, верхняя часть блока с кнопками снимается, и открывается доступ к контактам.
Осмотреть и зачистить контакты

Они просто вытягиваются и проверяются на предмет наличия налета. Если контакты загрязнены их следует почистить и при необходимости обработать наждачкой-нулевкой.

Если кнопка бетономешалки перестала фиксироваться, и чистка контактов результата не дала, в большинстве случаев требуется ее полная замена. Цена вопроса — 500-600 рублей.

Замена кнопки бетономешалки не представляет особой сложности, поэтому произвести ее можно самостоятельно. Для начала нужно приобрести точно такую же кнопку, чтобы она аккуратно поместилась в посадочном месте корпуса.

Порядок выполнения замены следующий:

Откручиваем 2 монтажных винта, извлекаем блок управления из корпуса;
Отсоединяем провода от контактов (предварительно рекомендуется зарисовать схему присоединения контактов или сфотографировать расположение проводов на смартфон);
Подключаем новую кнопку, подсоединив провода в соответствии с заранее подготовленной схемой;
Устанавливаем блок управления в посадочное место, фиксируем двумя винтами.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Чтобы в дальнейшем избежать подобных поломок, следует эксплуатировать бетономешалку в строгом соответствии с рекомендациями производителя.

Следует избегать попадания воды на электрооборудование (запрещено использовать мешалку во время дождя). Следует также избегать чрезмерных нагрузок на агрегат — периодически нужно делать перерывы в работе.
