Газель 3302 2705 (соболь)

Не работает бензонасос газ 31105

3.9 / 5 ( 74 голоса ) Модель 3110 Горьковского автозавода была запущена в производство в 1997 году и задумывалась как более современное и усовершенствованное решение, сопоставимое с комплектацией среднего класса иномарок, при этом цена была заметно ниже.

Но как показало время, и данная модификация оказалась неконкурентоспособной, и поэтому после нескольких лет ее выпуск свернули полностью, но на дорогах ездит еще много машин рассматриваемой модели, поэтому схема проводки ГАЗ 3110 будет полезна тем, кто проводит ремонтные работы.

Таких машин в нашей стране сохранилось очень много

Признаки неисправностей бензонасоса

Основными симптомами выхода из строя бензонасоса, а также сбоев в его работе, являются:

  • автомобиль заводится с трудом, двигатель работает неустойчиво, наблюдаются провалы, рывки при нажатии на педаль газа и т.д.;
  • насос не качает после включения зажигания, не крутит стартер и не качает бензонасос, двигатель не запускается;

Также отмечены случаи, когда перестает качать бензонасос прямо в движении. Двигатель в подобной ситуации начинает работать со сбоями и глохнет сразу после того, как израсходуются остатки бензина в топливной магистрали. Проблема может возникать как регулярно, так и периодически.

Особенности модификации

Конструкторы учли слабые места предшественницы – ГАЗ 3102, и оснастили новую модель:

  1. Корректором фар с электроприводом;
  2. Подогревом форсунок омывателей лобового стекла;
  3. Двухрежимным обогревом заднего стекла.

Это потребовало изменений электропроводки, в результате чего ее дооснастили дополнительными жгутами и разъемами.

Однако, более серьезные преобразования коснулись использования бесконтактного зажигания, в результате чего:

  1. Подкапотная схема проводки ГАЗ 3110 была основательно переделана;
  2. Использование более мощных импульсов в электросети заставило конструкторов изменить контакты большинства электронных приборов (см. также схему электропроводки УАЗ 31512).

Схема электропроводки ГАЗ 3110 на инжектор с двигателем ЗМЗ-4062

Совет: при обслуживании авто своими руками, использование наждачной шкурки и любого другого абразивного материала для зачистки контактов запрещено. Дело в том, что любая инородная частичка вызывала неплотное прилегание контактов, что сразу приводило к их обгоранию и выходу из строя.

Цепи автомобилей выпуска до года, защищаемые плавкими предохранителями

Электрические цепи, защищаемые плавкими предохранителями
Верхний блок предохранителей
№ предохранителя(номинальный ток)
Электродвигатель отопителя, электронасос системы отопителя*
Электродвигатель дополнительного отопителя*
Указатели поворота
Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ, таймер управления подогревателем — отопителем**,

реле стеклоочистителя,

свет заднего хода,

сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063)

Аварийная световая сигнализация
Сигнализатор торможения, светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы**
Дистанционный выключатель аккумуляторной батареи, радиооборудование
Звуковой сигнал, прикуриватель, розетка переносной лампы
Резервный
Нижний блок предохранителей
№ предохранителя(номинальный ток) Наименование оборудования защищаемых электрических цепей
Резервный
Светильник (светильники**) освещения кабины, плафон грузового салона (ГАЗ -2705, -27057)
Освещение приборов, подогреватель — отопитель
Задний противотуманный свет
Габаритный свет (правый передний, левый задний фонари), сигнализатор габаритного света, фонари освещения номерного знака
Габаритный свет (правый передний, левый задний фонари)
Ближний свет (левая фара), электрокорректор фар
Ближний свет (правая фара), сигнализатор дальнего света
Дальний свет (левая фара)
Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

  1. Машины выпуска до 2003 года:
  2. комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
  3. управляющие реле установлены отдельно от монтажного блока;
  4. подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
  5. Модели 2003-2010 года выпуска:
  6. устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
  7. реле управления также расположены независимо от блока;
  8. силовой предохраняющий модуль может быть различным:
  1. БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
  2. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.

Автомобили с бензиновым двигателем инжекторного типа

  1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
  2. Основные управляющие реле входят в состав блока.

Так выглядят управляющие реле для автомобиля Газель

Процесс установки защитных реле

Автомобили с дизельным двигателем

  1. Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
  2. Измененный подкапотный блок, в том числе защищаемые цепи:
  3. система подогрева воздуха с защитой 125А;

Схематическое устройство системы подогрева воздуха в газели

Схема с размерами автомобильного предохранителя

Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.

Бортовая цепь автомобиля (кроме цепи стартера) питается через два плавких предохранителя.

Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке.

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания.

Они расположены в двух блоках под панелью приборов со стороны водителя. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.

Нумерация предохранителей ведется слева направо, 8 А – черного цвета; 16 А – зеленого.

Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

При ремонте системы электрооборудования отключайте аккумуляторную батарею. Не используйте предохранители увеличенного «номинала» или самодельные – это может привести к выходу из строя электропотребителя, а возможно и пожару.

Блоки предохранителей на ГАЗель ГАЗ-3302 и ГАЗ-2705, плавкие силовые вставки на 30, 40, 60, 90 А, защищаемые предохранителями электрические цепи

В зависимости от года выпуска автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 его электрические цепи могут быть защищены общими плавкими вставками, рассчитанными на большой ток разных номиналов. Дополнительные блоки предохранителей старой или новой конструкции установлены на кронштейне полки для крепления аккумуляторной батареи под капотом.

На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 с антиблокировочной системой тормозов (ABS) устанавливают блоки силовых предохранителей с четырьмя плавкими вставками на 40, на 60 (две вставки) и 90 А. В этом блоке:

— Плавкая вставка на 90 А защищает цепь генератора. — Плавкая вставка на 40 А — электрические цепи наружного освещения. — Первая плавкая вставка на 60 А — цепь питания ABS.

— Вторая плавкая вставка на 60 А — цепи всех остальных потребителей, кроме генератора, стартера, приборов освещения и ABS.

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет. Предохранители на 30, 40, 60 и 90 А установлены в общих блоках силовых предохранителей, закрепленных на полке аккумуляторной батареи в моторном отсеке. Запасные предохранители всех номиналов закреплены под пластиной крышки блока.

Блоки предохранителей с малым током срабатывания на ГАЗель ГАЗ-3302 и ГАЗ-2705

Кроме того, все цепи питания электрооборудования на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 защищены собственными плавкими предохранителями с меньшим током срабатывания. Единые монтажные блоки предохранителей и реле на автомобиле отсутствуют.

Блоки предохранителей отдельных цепей расположены:

— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года в двух блоках слева под панелью приборов. Предохранители «пальчикового» типа.

— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года — слева под крышкой панели приборов. Предохранители «ножевого» типа.

Там же установлено реле-прерыватель указателей поворота. Реле системы управления инжекторным двигателем расположены в моторном отсеке посередине щита передка в его верхней части.

На крышках блоков предохранителей автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года и на корпусах блоков автомобилей выпуска с 2003 года нанесены номера предохранителей. На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года соответствующие номера предохранителей дополнительно перечислены на вкладыше, приклеенном к задней стороне крышки. С указанием защищаемых ими цепей.

Верхние блоки предохранителей

1. 16 А — Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений). 2. 8 А — Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений). 3. 8 А — Указатели поворота. 4.

8 А — Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406). 5.

8 А — Аварийная сигнализация.

6. 8 А — Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов.

7. 8 А — Радиооборудование. 8. 8 А — Электродвигатели очистителя и омывателя ветрового стекла. 9. 16 А — Прикуриватель, звуковой сигнал, розетки переносной лампы.

10. 16 А — Резерв.

Нижние блоки предохранителей

1. 16 А — Резерв. 2. 8 А — Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона. 3. 8 А — Лампы подсветки комбинации приборов.

4. 8 А — Задние противотуманные фонари.

5. 8 А — Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня. 6. 8 А — Лампы левого переднего и правого заднего габаритных огней. 7. 8 А — Ближний свет левой фары. 8. На 8 А — Ближний свет правой фары, электрокорректор света фар. 9. 16 А — Дальний свет левой фары, контрольная лампа включения дальнего света фар.

10. 16 А — Дальний свет правой фары.

Цвет корпуса предохранителя соответствует определенной силе тока

5 А — Оранжевый. 10 А — Красный. 15 А — Голубой. 20 А — Желтый.

25 А — Белый.

https://www.youtube.com/watch?v=mSQ2ozOZ_3g

Для замены предохранителя используйте запасной предохранитель того же номинала и цвета. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками. Это может привести к повреждению электрических приборов и даже к пожару.

На автомобиле ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года у перегоревшего предохранителя металлическая полоса на его корпусе будет разомкнута.

Расчетное значение силы тока (в амперах) указано на корпусе предохранителя. Нумерация предохранителей ведется слева направо. 8 А – черного цвета, 16 А – зеленого.

Газель 3302 2705 (Соболь) предохранители и реле

Газель — общее обозначение серии грузовых (Газ 3302), грузопассажирских (Газель 2705) и пассажирских микроавтобусов (ГАЗ-2217 «Соболь»). Наибольшей популярностью пользуется Газель 3302 с бензиновыми двигателями ЗМЗ 402, ЗМЗ 405, ЗМЗ 406. Годы выпуска 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Поле этого модель прошла рестайлинг и обновленная производилась в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В данной статье вы найдёте описание предохранителей и реле Газ 3302 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемой ГАЗел 3302. p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Не работает топливный насос

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника.

В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса. На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней.

На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Реле топливного насоса не включается

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Проверка питания реле

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

Газель 4216 — Замена топливного насоса, электро схема.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

admin 15/02/2012«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Расшифровка предохранителей для Газели Некст: за что отвечают?

Отечественный производитель постарался облегчить жизнь механикам на заводах и СТО – все предохранители для Газели Некст имеют последовательную маркировку. Чтобы узнать функциональное местоположение или назначение любого защитного элемента достаточно сверить индекс детали с данными из нижестоящей таблицы.

Индекс/ маркировочный номер детали Функциональное предназначение предохранителя
F1 Предохранитель отвечает за работу стеклоочистителей, а также омывателя ветрового стекла и фар при наличии данных функций в комплектации
F2 Элемент защищает от перенапряжения приборную панель и интерьерную подсветку, часто через данную деталь подключают дополнительное салонное освещение
F3 Деталь отвечает только за работу электроприводов зеркал заднего вида
F4 Деталь отвечает только за работу стеклоподъемников
F5 Предохранитель предназначен для защиты от перенапряжения модуль обогрев зеркал заднего обзора
F6 Предохранитель предназначен для защиты от перенапряжения системы обогрева сидений в салоне (при наличии данной опции в комплектации, в остальных случаях – разъем является резервным)
F7 Элемент отвечает за дополнительный отопитель салона при его наличии
F8 Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто
F9 Деталь отвечает за цепь блокиратора дифференциала
F10 Через данную деталь происходит подключение в общую цепь розетки 12 В для второго ряда сидений
F11 Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто
F12 Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто
F13 Необходим для работы ламп ДХО
F14 Необходим для работы задних противотуманных фонарей
F15 Необходим для работы аварийного освещения и поворотов
F16 Контролирует приборную панель и датчик скорости Газели Некст
F17 Отвечает за работоспособность электронного блока управления двигателем
F18 Необходим для работы модуля антиблокировки колес при торможении
F19 Требуется для подключения в общую цепь прикуривателя в салоне
F20 Дополнительный элемент для работу аварийной световой сигнализации, иногда является резервным
F21 Элемент отвечает за салонное освещение
F22 Необходим для работы интерьерной подсветки, иногда является резервным
F23 Предназначен для защиты от перенапряжения центрального замка и аудиосистемы
F24 Защита цепи предпускового обогревателя силового агрегата и диагностического разъема

В этом нет ничего страшного, однако для простоты обслуживания ремонтируется размещать предохранители правильно – в противном случае при подключении дополнительного оборудования придется прозванивать и отмечать каждый предохранитель в блоке.

https://youtube.com/watch?v=UTaOsitz3Uo

Блоки под капотом

Под капотом находятся некоторые дополнительные элементы предохранителей и реле Газ 31105 крайслер.

Блок предохранителей

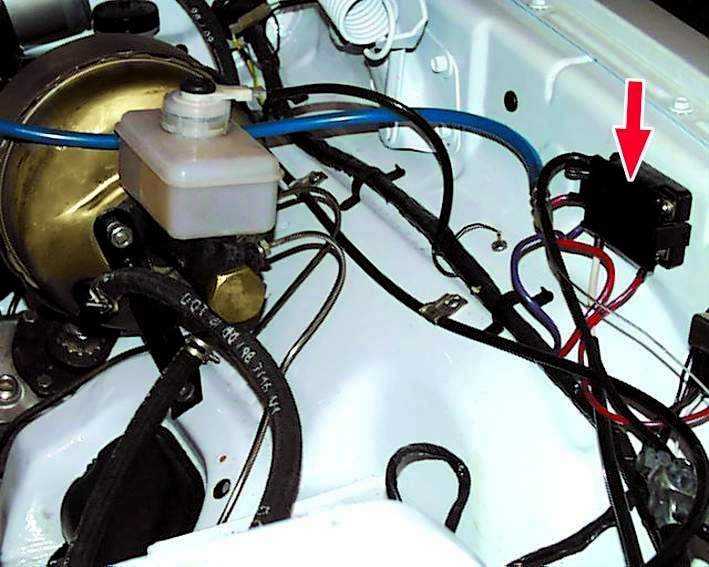

Крепится на левом брызговике и состоит из плавких вставок, закрыт защитной крышкой.

Схема

Назначение

  1. 60 А защищает цепь анти блокировочной системы тормозов (АБС);
  2. 60 А практически все цепи питания потребителей автомобиля, кроме стартерной и защищаемых остальными предохранителями блока;
  3. 40 А цепи питания освещения и световой сигнализации автомобиля;
  4. 90 А цепи аккумуляторной батареи, генератора, электро омывателя фар (при его наличии) и цепь питания электро вентилятора радиатора системы охлаждения двигателя.

С июля 2006 года через этот предохранитель подключен к генератору вывод «А29» блока управления двигателем, через который осуществляется функция управления током возбуждения генератора (регулировка напряжения в бортовой сети автомобиля).

Блок реле

Располагается рядом с блоком предохранителей.

Тут могут находится следующие реле:

  1. реле электро вентилятора радиатора системы охлаждения двигателя,
  2. реле системы впрыска топлива,
  3. реле электро вентилятора кондиционера,
  4. реле муфты компрессора кондиционера расположены на левом брызговике моторного отсека и закреплены на кронштейне крепления бачка системы гидроусилителя рулевого управления.

Отдельно, на кронштейне крепления бачка системы охлаждения, располагаются реле системы управления двигателем и реле бензонасоса.

Хотите помочь дополнить материал? Пишите всё в комментарии.

Схема габаритов Газель

Бензонасос не работает: возможные причины и решение проблемы

354 Google+

Схема габаритов Газель практически одинаковая для всех моделей. Все отличия сводятся в основном к переключателям. На первых моделях Газелей типа 3302, включение осуществляется центральным переключателем света. На последующих моделях устанавливались блоки управления освещением.

Принцип работы этих модулей сводится к замыканию определённых контактов при повороте рукоятки управления. Несколько отличается схема подключения Газелей 3321. В них для разгрузки контактов переключателя используется промежуточное реле.

Эта бы не помешало сделать и на Газелях бизнес, но конструкторы посчитали это излишним.

Не горят задние габариты

Что делать если не горят габариты Газели полностью, или какие то отдельные лампы? Чаще всего на газелях не горят задние габариты. Если это случилось, то для начала надо проверить самое простое, наличие питания в патронах и исправность ламп. При отсутствии плюса надо проверить состояние контактов в разъёме, для бортовых газелей это самое проблемное место.

Дело в том что на проводе габаритов постоянное питание при езде, так как согласно правил ПДД все авто ездят с включенными фарами.

Несмотря на защитные резинки, вода попадает в разъём и под её воздействием электролиза металл контактов разрушается очень быстро. Определить это можно по зелёному налёту в разъёме.

Но есть ещё одно проблемное место характерное абсолютно для всех Газелей. Дело в том, что задняя часть проводки имеет соединение проводов в районе разветвления на правую и левую стороны.

Это место так же сильно подвержено электролизному разрушению, так как вода, попадая под изоляцию, остаётся там, и постоянно воздействуют на провода. Но прежде чем лезть туда проверьте наличие питания в разъёме переднего жгута и заднего жгута.

Эти разъёмы находятся в подкапотном пространстве в районе вакуумного усилителя тормозов и так же подвержены воздействию жидкостей.

Не горят габариты с одной стороны

Когда на Газели не работают задние габариты, разобрались. Если не горят габариты по одной стороне, то надо проверить предохранители, перегоревшие заменить. Если при установке предохранитель вновь перегорит, то в цепи короткое замыкание.

Для его поиска надо разъединить разъём заднего и переднего жгута. Это позволит определить, в каком именно жгуте КЗ. Таким же образом стоит поступить для исключения КЗ в блокфарах и задних фонарях.

Конкретное место определить можно осмотром соответствующего жгута.

Не горят передние габариты

Потеря контакта передних габаритов чаще всего происходит в разъёмах блок фар. В основном это происходит на Газелях первых выпусков. Потеря контактов возможно не только с наружной, но с внутренней стороны разъёма.

Для устранения неисправности достаточно открутить один или два самореза, в зависимости от конструкции, аккуратно снять гнездо и зачистить контакты с внутренней стороны.

На Газелях рестайлинг и бизнес в блок фарах проблемы бывают крайне редко.

Последний вариант, когда габариты Газели не включаются полностью. Проверку схемы Газели стоит начать с предохранителей около аккумуляторной батареи. На первых моделях этого практически не случается, если только ослабнет контакт на центральном переключателе или подключённых проводах. Чаще всего такая неисправность появляется в Газелях рестайлинг. Это связанно с применением реле в цепи габаритов, через контакты которого проходит так же и ток на лампы фар. Из строя при этом выходит не только реле, но и гнездо, куда оно вставляется, особенно при ослаблении контактов. Реле находится на кронштейне под панелью, на рулевой колонке.

admin 17/05/2014«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
