Схема предохранителей газ 3110 и 310221 (1997-2005)

Почему перегорает предохранитель

Назначение любого электрического предохранителя – защита подключённого потребителя от нагрузок по току, превышающих допустимые (установленные производителем) значения. Автомобильный предохранитель – это маленькая пластиковая деталь, внутри которых имеется провод с двумя выводами, предназначенными для подключения предохранителя в конкретный участок электрической цепи. Принцип работы предохранителя, отвечающего за прикуриватель, не отличается от всех других его собратьев: если сила тока превышает допустимые показатели (неизменные для ПП конкретного номинала), он начинает нагреваться до такой степени, что происходит расплавление его срединного участка. Цепь разрывается, и потребитель остаётся невредимым, поскольку весь удар принял на себя предохранитель, пожертвовав своей жизнью.

Такой подход более чем оправдан – стоимость предохранителя копеечная, заменить его можно за считанные секунды.

Поскольку бортовая электросеть современного транспортного средства включает не один десяток потребителей, количество предохранителей также велико, причём некоторые из них защищают не один, а несколько электрически устройств. Все они различаются номиналом, рассчитанным на определённое значение. В частности, номинал предохранителя прикуривателя в большинстве случаев – 15А.

Кроме значения силы тока, ПП различаются размерами и цветом. Их раскрашивание по идее должно облегчить автомобилистам ориентацию, однако мало кто из них с уверенностью может сказать, для каких целей предназначен предохранитель, судя только по его внешности. Скорее, эта «фича» оказалась полезной для автоэлектриков, но не для простых смертных.

Ещё более запутывает ситуацию использование разными автопроизводителями собственных цветовых схем, которые далеко не всегда совпадают.

Так что если у вас перегорел, например, предохранитель прикуривателя, перед его заменой лучше проштудировать руководство пользователя, дабы не допустить ошибку, которая может оказаться роковой.

Приведём маркировку расположенных в блоке предохранителей в зависимости от их типоразмера (в порядке возрастания):

  • Mini (самые маленькие);
  • Medium (среднеразмерные);
  • Maxi (крупные);
  • JCase (картриджного типа);
  • PAL (тоже в оболочке типа картридж);

Отметим, что заменить сгоревший предохранитель прикуривателя на ПП другого типа с таким же номиналом не получится, поскольку у него не будет совпадать форма посадочного гнезда – это нужно учитывать при походе в автомагазин. Объявив продавцу, на сколько ампер предохранитель прикуривателя вашего авто, вы получите в ответ недоумённое лицо – одного номинала недостаточно.

Перегорание автомобильного ПП, как уже отмечалось, вызвано только одной причиной – скачкообразным превышением номинального значения силы тока. Но если говорить о том, почему возникают такие ситуации, то причины могут быть разными. Обычно это использование устройств, электрические параметры которых не соответствуют характеристикам бортовой сети или номиналу плавкого предохранителя. Что касается конкретно прикуривателя, что здесь в силу вступает и такой фактор, как время непрерывной работы потребителя: для поджигателя сигарет это примерно 10 секунд, а если подключить автопылесос, то он может трудиться в поте лица и час. Впрочем, и сам прикуриватель можно активировать почти непрерывно, и это тоже может оказаться непосильной нагрузкой на предохранитель.

А поскольку большинство новых электроприборов подключаются именно к гнезду прикуривателя, нужно чётко разбираться, на какую нагрузку рассчитано это устройство.

Но даже в тех случаях, когда электрические характеристики подключаемого прибора в полной мере соответствуют параметрам бортовой электросети, это не означает, что риск выхода из строя ПП равен нулю. Скачки напряжении были, есть и будут, и спрогнозировать из невозможно, поскольку их активатором может оказаться даже чисто внешний фактор – например, проезд вблизи мощного источника электромагнитных волн. Тем не менее, самая частая причина перегорания предохранителя прикуривателя – это подключение нагревательных приборов – электрочайника или кипятильника, которые для своей работы требуют отбора большой мощности, причём на длительный период времени. Так что если вы большой любитель горячих напитков – соизвольте запастись комплектом ПП – они вам наверняка понадобятся.

Но и использование менее требовательных к нагрузке, но некачественных электронных приборов (например, неизвестно где собранных видеорегистраторов) тоже может стать причиной выхода из строя плавкого предохранителя.

Блок предохранителей УАЗ Патриот

Блок предохранителей УАЗ Патриот 316300 с 2005 года выпуска

  • К2 — реле-прерыватель стеклоочистителя;
  • К3 — реле-прерыватель указателей поворота;
  • К4 — реле включения ближнего света фар;
  • К5 — реле включения дальнего света фар;
  • К6 — дополнительное (разгрузочное) реле;
  • К7 — реле включения обогрева заднего стекла;
  • К8 — реле включения противотуманных фар;
  • F1-F23 — плавкие предохранители (см. таблицу)
  • К1 — реле стартера;
  • К2 — реле времени стеклоомывателя двери задка;
  • К3 -реле электровентилятора системы охлаждения двигателя;
  • К4 — реле звуковых сигналов;
  • К5 — реле электробензонасоса;
  • К6 — реле КМПСУД;
  • F1-F5 — плавкие предохранители (см. таблицу).

Расшифровка блока предохранителей УАЗ Патриот 316300 с 2005 года выпуска:

Обозначение Сила тока, А Защищаемые цепи
Монтажный блок
F1 5 Освещение приборов, габаритные огни левого
борта
F2 7,5 Ближний свет правой фары
F3 10 Дальний свет правой фары
F4 10 Правая противотуманная фара
F5 30 Система электростеклоподъемников дверей,
электропривод люка
F6 15 Штепсельная розетка переносной лампы
F7 20 Звуковой сигнал, электропривод зеркал
F8 20 Элемент обогрева заднего стекла
F9 20 Очистители и смыватели стекол
F10 20 Резерв
F11 5 Габаритные огни правого борта, освещение
номерного знака
F12 7,5 Ближний свет левой фары
F13 10 Дальний свет левой фары и сигнализатор
дальнего света фар
F14 10 Левая противотуманная фара
F15 20 Система электроблокировки замков дверей
F16 10 Аварийная сигнализация и указатели поворотов
F17 7,5 Плафоны освещения, подкапотная лампа,
выключатель сигнала торможения
F18 25 Отопитель, прикуриватель, выключатель
обогрева заднего стекла
F19 10 Комбинация приборов, выключатель света
заднего хода
F20 7,5 Задние противотуманные огни
F21 10 Запасной предохранитель
F22 20 Запасной предохранитель
F23 30 Запасной предохранитель
Блок реле и предохранителей
F1 10 Силовая цепь реле электробензонасоса
F2 20 Силовая цепь реле КМПСУД
F3 20 Силовая цепь реле стартера
F4 25 Силовая цепь реле вентилятора
F5 80 (90) Питание монтажного блока

Блок предохранителей УАЗ Патриот 316300 с 2007 года выпуска

Cхема блока предохранителей:

  • К2 — реле-прерыватель стеклоочистителя;
  • К3 — реле-прерыватель указателей поворота;
  • К4 — реле включения ближнего света фар;
  • К5 — реле включения дальнего света фар;
  • К6 — дополнительное (разгрузочное) реле;
  • К7 — реле включения обогрева заднего стекла;
  • К8 — реле включения противотуманных фар;
  • F1-F23 — плавкие предохранители (см. таблицу)
  • К1 — реле стартера;
  • К2 — реле времени стеклоомывателя двери задка;
  • К3 — реле звуковых сигналов;
  • К4 — реле КМПСУД;
  • К5 — реле электробензонасоса;
  • К6 — реле электровентилятора;
  • К7 — реле электровентилятора;
  • F1-F10 — плавкие предохранители (см. таблицу)
  • К1 — реле включения вентилятора отопителя салона;
  • К2 — реле 1 заслонки рециркуляции;
  • К3 — реле 2 заслонки рециркуляции;
  • К4 — реле муфты компрессора;
  • К5 — реле вентилятора 1;
  • К6 — реле вентилятора 2;
  • F1-F3 — плавкие предохранители (см. таблицу)

Расшифровка блока предохранителей:

Обозначение Сила тока, А Защищаемые цепи
Монтажный блок
F1 5 Освещение выключателей и органов управления,
габаритные огни левого борта
F2 7,5 Ближний свет правой фары
F3 10 Дальний свет правой фары
F4 10 Правая противотуманная фара
F5 30 Система электростеклоподъемников дверей,
электропривод люка
F6 15 Штепсельная розетка переносной лампы
F7 20 Звуковые сигналы, электропривод зеркал
F8 Обогрева заднего стекла, наружных зеркал МУС
F9 20 Очистители и смыватели стекол, дополнительный
отопитель салона
F10 20 Прикуриватель
F11 5 Габаритные огни правого борта, освещение
номерного знака
F12 7,5 Ближний свет левой фары
F13 10 Дальний свет левой фары и сигнализатор
дальнего света фар
F14 10 Левая противотуманная фара
F15 20 Система электроблокировки замков дверей
F16 10 Аварийная сигнализация и указатели поворота
F17 7,5 Плафоны освещения, выключатель сигнала
торможения
F18 25 Отопитель, выключатель обогрева заднего
стекла и наружных зеркал
F19 10 Комбинация приборов, выключатель света
заднего хода
F20 7,5 Задние противотуманные огни
F21-23 10; 20; 30 Запасные предохранители
Блок реле и предохранителей
F1 30 Силовая цепь реле вентилятора
F2 25 Антиблокировочна¤ система (АБС)
F3 5 Приборы
F4 10 Силовая цепь реле электробензонасоса
F5 20 Силовая цепь реле стартера
F6 30 Силовая цепь реле вентилятора
F7 20 Силова¤ цепь реле КМПСУД
F8 10 Антиблокировочна¤ система (АБС)
F9 80 (90) Питание монтажного блока
F10 40 Антиблокировочна¤ система (АБС)
Реле и предохранители
F1 7,5 Муфта компрессора кондиционера
F2, F3 30 Вентилятор 1, вентилятор 2

9.2.2 Блок предохранителей / ГАЗ 31105

1. Большинство электрических цепей защищены плавкими предохранителями, расположенными в двух блоках на панели приборов. На корпусах блоков стоят номера предохранителей. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены втабл. 9.1.
ПРЕДУПРЕЖДЕНИЕНе допускается замена перегоревшего предохранителя предохранителем другого номинала или самодельной перемычкой.
2. Для доступа к предохранителям сдвиньте вправо декоративную накладку с надписью:“Волга”, расположенную на крышке блоков предохранителей. Вставьте палец в отверстие и, потянув крышку блоков предохранителей на себя, снимите ее. Если крышка снимается туго, можно поддеть ее отверткой
3. Для извлечения предохранителей из блока рекомендуется использовать пинцет, который прилагается к комплекту запасных предохранителей. Корпуса предохранителей имеют цвет, соответствующий силе тока (табл. 9.2).
4. Чтобы снять блоки предохранителей, необходимо вывернуть по два винта крепления обоих блоков.
5. Вытяните блоки предохранителей на себя из панели так, чтобы штекерные колодки блоков вышли из панели. Промаркируйте штекерные колодки, отсоедините и протолкните их назад в отверстие панели приборов.
6. На левом брызговике под капотом установлен дополнительный блок из двух плавких предохранителей: предохранитель на 30 А защищает цепь электровентилятора охлаждения двигателя; предохранитель на 60 А защищает все цепи, кроме цепи стартера. Для замены предохранителей снимите крышку блока и, вывернув два винта крепления предохранителя, замените его.
ПРИМЕЧАНИЕЗапасные предохранители закреплены под пластиной с обратной стороны крышки блока.

Видео к статье:

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ НА ГАЗ 3110

Замыкает проводка Газ 31105, причина найдена

Волга 31105 Отказываются работать дворники

Блок предохранителей возле аккумулятора. Какой провод куда идёт

Не работают поворотники на ГАЗ 31105

Предохранители газ 31105 инжектор

Блок предохранителей 1. Большинство электрических цепей защищены плавкими предохранителями, расположенными в двух блоках на панели приборов. На корпусах блоков стоят номера предохранителей. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в табл. 9.1. ПРЕДУПРЕЖДЕНИЕ Не до.

Замена реле-прерывателя указателей поворота Электронный прерыватель указателя поворота типа 494.3747, или 642.3747, или 232.3747 установлен в блоке реле, закрытом декоративной накладкой боковины с левой стороны под панелью приборов. В процессе эксплуатации прерыватель не требует технического обслуживания. Прерыватель ремонту не .

Замена реле переключателя фар Реле переключателя фар типа РС711 установлено в блоке реле с левой стороны под панелью приборов. 1. Выверните четыре винта и снимите левую обивку боковины передка (см. Замена реле-прерывателя указателей поворота»). 2. Промаркируйте и отсоедините провода от клемм реле 2 переключате.

Проверка реле переключателя фар


Рис. 9.1. Схема проверки реле переключателя фар: 1 – реле; 2 – выключатель; 3, 4, 6 – контрольные лампы; 5 – аккумуляторная батарея Подсоедините контрольные лампы в соответствии со схемой на рис. 9.1. При каждом включении выключателя должна загораться лампа 6 и реле должно перек.

Основным функциональным назначением блока предохранителей Газели, как и в других автомобилях, является защита электроприборов автомобиля от короткого замыкания или повышения напряжения в бортовой сети. Его задача своевременно разомкнуть цепь при перегрузках, и тем самым избежать выхода из строя защищаемого им электроприбора.

Электросхема ГАЗ-3110 с 402 и 406 инжекторным двигателем

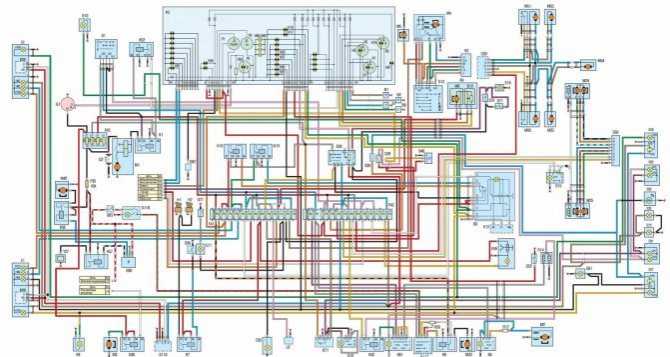

Электрическая схема автомобиля ГАЗ 3110 особой сложностью не отличается, но она может быть разной в зависимости от типа устанавливаемого двигателя. Схема ГАЗ 3110 с установленным двигателем ЗМЗ 406 несколько сложнее, так как она оснащена электронной системой управления двигателем.

Схема системы зажигания двигателя ГАЗ 3110

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

  • Стартер; Схема конструкции стартера для Газ 3110
  • Моторчики печки и стеклоочистителя;
  • Звуковые сигналы;
  • Приборы освещения;
  • Элементы системы зажигания;
  • Магнитола, сигнализация, а также другие потребители, установленные пользователем.

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

Генератор

Генератор предназначен вырабатывать ток, столь необходимый для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя, генераторы на «Волгу» устанавливались разные. Мотор ЗМЗ 402 комплектуется генератором на 65 Ампер, а вот у ДВС ЗМЗ 406 мощность генераторов различная, и ток они тоже вырабатывают разный – от 72 до 120 Ампер. Основные производители электрооборудования для «Волги» – «СтартВольт», «Прамо», LKD, КАТЭК, «Динамо».

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

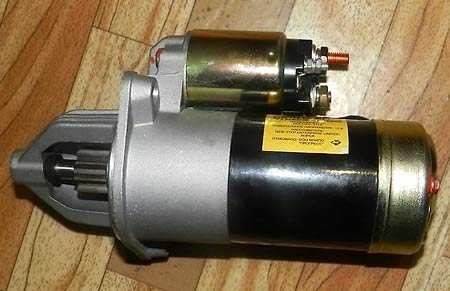

Так выглядит стартер для автомобиля Волга 3110

Блок предохранителей

На автомобиле ГАЗ 3110 блок предохранителей находится на панели приборов со стороны пассажира. Устроен он чрезвычайно просто – представляет собой две колодки с плавкими предохранителями на 10,15 и 20 Ампер.

Так выглядит блок предохранителей для ГАЗ 3110

Система зажигания

Системы зажигания моторов ЗМЗ 402 и ЗМЗ 406 совершенно разные. В карбюраторном 402-ом моторе присутствуют трамблер, коммутатор и катушка зажигания, а на 406-ом зажиганием управляет электронный блок.

На ЗМЗ 406 трамблера и катушки с коммутатором нет, зато есть различные датчики – распредвала, коленвала, расхода воздуха, дроссельной заслонки, холостого хода.

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

  • На 406-ом моторе: часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
  • не слишком надежен блок управления двигателем;
  • часто выходит из строя ДМРВ отечественного производства;
  • не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.

На 402-ом двигателе:

  • Перегреваются и выходят из строя коммутаторы;

Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

Электропроводка на автомобиле ГАЗ 3110

Recommendations

Comments 9

406 мотор. греется генератор, плюсовой контакт на нем и провод до предохранителя. генератор новый на 100а. провод визуально нормальный. не могу понять причину. может у кого было так

W — «фазовый выход» например для подключения тахометра, сейчас никем неиспользуется, а вот про правильное подключение D+ смотри рис.9 — amastercar.ru/articles/el…equipment_of_car_11.shtml HL — контрольная лампочка с изображением акумулятора в приборке.

«B+ идет заряд D+ идет возбуждение, W — это вывод одной из фазных обмоток статора (на ней переменное напряжение). Может использоваться, например, для подсоединения тахометра или счётчика моточасов на какой-нибудь спецтехнике. На автовазовских изделиях эта клемма не особо актуальна.»

информация из инета)

D+ — на приборку, напряжение. W — на тахометр.

так, D+ yна приборку или же возбуждение?

Реле бензонасоса змз 406 инжектор

Машина при движении на большой скорости заглохла и не заводится. Стартер крутит, а ответа ноль. После долгих мучений автомобиль все-же завелся, но в движении машина дергается, троит, не тянет, а через какое-то время глохнет. Такое очень часто проявляется в жаркую погоду на трассе. Причин может быть несколько: -перегрелся бензонасос, -не срабатывает регулятор давления топлива РДТ(то-же перегрев), что приводит к повышенному давлению в топливной системе, -обрыв на датчике коленвала,

Для решения этих проблем можно попробовать несколько действий. 1. Ключом зажигания включить топливный насос, до полной обработки, три раза. 2. Нажать педаль акселератора в пол и включить замок зажигания на старт. 3. Под капотом, снимешь один из бензиновых шлангов(предварительно подготовить пустую емкость для слива топлива). Нельзя, что-бы бензин попал на выпускной коллектор, может произойти возгорание. Шланг снимаем с трубки постепенно, спуская таким образом лишнее давление. Регулятор давления топлива должен держать на х.х. 2,7атм., а при перегазовке до 3 атм. Если РДТ будет держать 4 атм. и выше, то ЭБУ может отключить форсунки из-за слишком богатой смеси и слишком высокого давления.

Проверить РДТ можно обычным насосом для подкачки шин. Сброс воздуха на 3-х атмосферах, говорит о нормальной работе РДГ. (показать видео измер.давл.) 4. Водой или холодной тряпкой охладить топливный насос. 5. Если не слышно работу насоса, то возможно к нему не подходит питание или сгорел предохранитель номер 9 в правом блоке предохранителей.

Возможно не работает реле и не подает напряжение на ЭБН. В таком случае снять реле, оно находится в правой задней части подкапотного пространства, блока реле-управления двигателем. Реле может быть коричневым или оранжевым. Замкнуть контакты «30» и «87». Если насос заработает то заменить реле ЭБН. В противном случае проверить зелено фиолетовый провод на ЭБН. При целостности провода заменить насос.

Можно проверить работоспособность самого реле включения ЭБН: а) Проверяем предохранитель №9 и #10, в правом блоке предохранителей. б)Снимаем реле в)замеряем напряжение на контакте «+30» и «-85» U=12v г) Если нет напряжения то замеряем на «+30» и массе автомобиля. При наличие U=12v необходимо проверить не оборван ли провод (коричнево-зеленый и красный) 6. Проверить на обрыв датчик положения коленвала. Это единственный датчик, при неисправности которого машина не заводится.

P/S Совет. Наши топливные шланги лучше не брать. Покупайте т.ш. «СИМПИРИТ». Эти шланги очень долго ходят, их применяют так-же для газового оборудования.

Стартер не крутит

Если при включении зажигания тухнут приборы (зажигание берет на себя порядка 100 ват), то причин может быть несколько: 1.Плохая масса на двигателе. Можно проверить включением света в салоне или габаритов, а затем нажать на гудок. Свет совсем потухнет или станет тусклым. В этом случае можно попробовать кинуть массу с АКБ на двигатель и на кузов. 2.Севший аккумулятор. 3.Плохой контакт на клеммах аккумулятора.

Тяговое реле включается, а стартер не вращается

— подгорели контакты выключателя стартера на тяговом реле. — износ щеток стартера. — износ втулок стартера. — вышла из строя обмотка статора.( видео как горит обмотка записать) — вышла из строя обмотка якоря или прогорели дорожки на коллекторном узле. фото или видео — Очистить и протянуть клеммы аккумулятора. — с другой стороны плюсового провода очистить клеммный наконечник стартера, предварительно отключив клемму на АКБ и проверить затяжку.

Если причина в неисправности втягивающего реле стартера, то можно при включенном зажигании перемкнуть напрямую контакты стартера отверткой.

Вышло из строя реле стартера.

Не путать с тяговым реле находящимся на стартере. Реле стартера на 406 ЗМЗ находится в блоке реле возле левой ноги водителя и имеет маркировку 711.3747-01. Снять пластиковую накладку около левой ноги, увидите блок реле. Реле стартера размещено чуть ниже реле переключения света РС711. Там 7 реле, 4 маленьких, 3 больших, к одному из маленьких подходит масса проводом у которого посередине разъём папа-мама, вот оно и есть реле стартера. На реле стартера подходит три провода 1 толстый фиолетовый, и 2 тонких серый и оранжевый.

Вышел из строя замок зажигания.

Отсоединить провода от замка и соединить их на прямую, предварительно выявить по эл. схеме нужные провода, как правило это 30 и 50. На 30 подается плюс с АКБ, а c 50 уже идет на катушку реле стартера. Возможен вариант доработки с установкой отдельной кнопки(на удержание) в этот разъем.

Устройство, виды и принцип действия

Предохранитель — это коммутационный электрический аппарат, который предназначается для отключения защищенной электрической цепи путем ее размыканием или разрушения (сгорание, оплавливание), специально для этого предусмотренных токоведущих элементов во время прохождения по ним тока высокого напряжения. Основные его элементы — корпус, вставка из плавкого металла и контактная часть.

Принцип работы довольно простой: если в сеть подается высокое напряжение, плавится вставка, которая обычно изготавливается из фарфоровых или фибровых материалов. Вставка является обязательным элементом всех предохранителей, внутри нее находится дугогасительное устройство. Все приспособления, которые используются при защите электроустановок, можно подразделить на четыре класса:

  1. С плавкой вставкой, то есть с токопроводящим элементом. Когда происходит какой-то сбой в сети и напряжение достигает своего максимума, этот элемент начинает плавиться от перегрева. Именно так и устраняется напряжение со схемы электрического прибора. Токопроводящие части делаются в основном из металла, чаще всего из меди, свинца и железа. Принцип работы здесь состоит в том, что создается такой рабочий баланс, когда избыточное тепло выводится.
  2. Механические устройства. Они вставлены в кабель, на котором случается короткое замыкание. Но благодаря этому устройству кабель размыкается, и опасное напряжение к электроустановке уже не поступает. В защитных устройствах данного вида имеется датчик, который следит за силой тока.
  3. Электронные предохранители. У них имеются встроенные транзисторы, которые отвечают за токовую коммутацию. Если увеличивается сила тока и она превышает допустимое значение, контакт замыкается, и высокая нагрузка на проводники перестает поступать.
  4. Самовосстанавливающиеся. Эти элементы при возникновении аварийной ситуации отключаются, но остаются работоспособными. Пока вставка холодная, она проводит электричество. Как только она разогревается до определенной температуры, сопротивление увеличивается, и она теряет свои токопроводящие свойства. После того как вставка остынет, ток снова может по ней проходить.

Плавкие защитные элементы считаются самыми надежными и стоят сравнительно недорого. Их очень легко продиагностировать на исправность. Для этого нужно просто посмотреть деталь на просвет — будет видно, цела плавка или нет. Выпускаются они в стеклянном корпусе. При их использовании даже не нужно устанавливать трансформаторы. Плавкие предохранители по своему размеру делятся на микро, мини (14−15 мм), норма (18 мм) и макси (34 мм).

Дальнейшая модернизация

Планам по увеличению объемов продаж не суждено было осуществиться. Причин тому несколько:

  1. Достаточно высокие расходы на эксплуатацию автомобиля ГАЗ при низкой функциональности;
  2. Устарелость конструкции с точки зрения пассивной безопасности;
  3. Плохая стойкость кузова к коррозии;
  4. Отсутствие функций комфорта.


Схема проводки ГАЗ 31105 с силовым агрегатом Daimler Chrysler соответствовала европейским стандартам Все это вынудило автопроизводителя заняться глубоким рестайлингом, в результате чего в 2004 году появилась модель ГАЗ 31105. Среди ее особенностей следует отметить:

  1. Силовой агрегат DOНC объемом в 2,4 л от компании Daimler Chrysler;
  2. Электронную педаль дроссельной заслонки;
  3. Новую панель приборов, переделанную под требования безопасности;
  4. Вынесенный на водительскую дверь пульт управления стеклоподъемниками и регулировкой наружных зеркал;
  5. Новые передние фары и задние фонари;
  6. Кондиционер.

Все это привело к тому, что схема электропроводки ГАЗ 31105 кардинально изменилась. Автомобиль хотя и стал более похожим по функциональности на иностранные аналоги, тем не менее, не смог конкурировать с ними.


Оригинальное фото электрооборудования ГАЗ 31105 с мотором Daimler Chrysler

( 2 оценки, среднее 4 из 5 )

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
