Система управления работой двигателя мазда 626-1991-

Mazda 626 (1989-1997) — схема электрооборудования

Сборник схем электрооборудования автомобиля 4-го поколения Мазда 626 (GD, GV), что выпускали с 1989 по 1992 и потом после рестайлинга 1992 года — до 1997 (Mazda 626 GE, 5-е поколение). А также электросхемы на русском языке для автомобиля Mazda MX-6 — 1992?1997 годов выпуска с двигателем 2,5 л. Скачать их можно бесплатно в фотографиях хорошего качества.

Иное название Мазды 626 — Mazda Capella. В статье представлены схемы для автомобилей с 1.9, 2.0, 2.2, 2.5 литра

Внимание, была ещё более новая версия Автомобиля (6 поколение), что выпускали с 1997 по 2002 года, её правильно отмечают аббревиатурой (GF, GW)

Более подробные и цветные электросхемы к Mazda 626 GE, смотрите тут — схемы Мазда 626 1991-1998.

Из-за чего привод обрывается

Производители Мазды уверяют, что ресурс ременного привода составляет 150 000 км. Это достаточно много, но расходник может износиться и раньше. А вот какие причины этого могут быть:

  • Если вы частенько ездите по плохим дорогам, если любите гонять с большой скоростью, то это обязательно отразится на состоянии ремня негативным образом. В этом случае коленвал раскручивается максимально, и двигатель получает повышенные нагрузки. Прицеп также не способствует продлению службы привода.
  • Попадание рабочих жидкостей на ремень способствует разрушению его структуры. В особенности это касается моторного масла. Конечно, современные расходники сделаны из резины, обладающей повышенной стойкостью к воздействию химических веществ, но все же это реально может снизить срок эксплуатации расходника.
  • Иногда в целях экономии мы покупаем расходные материалы по низким ценам. Такая экономия не оправдана, ведь дешево можно купить только некачественное изделие.
  • Если вы давно не меняли натяжной и паразитный ролики, подшипники на них могут заклинить, что способно привести к обрыву.
  • Иногда заклинивает шестерня помпы, что тоже приводит к обрыву ремня.
  • Водяной насос может заклинить, из-за чего происходит перескакивание зубьев по шестерне. Вал помпы при этом перекашивается. Но заклинивание происходит постепенно, поэтому его можно предотвратить. На первом этапе будет слышен писк, а в момент разрушения сепаратора – треск.

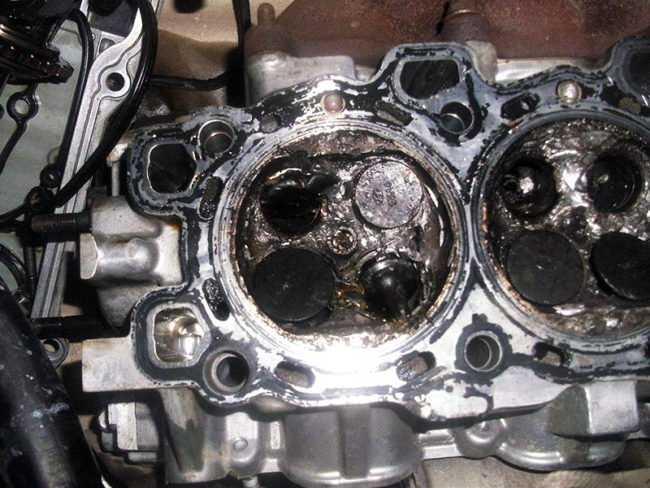

Если цепь разорвется, то это может привести к серьезным последствиям – загибу клапанов и получению различных дефектов поршней и цилиндров. Клапана могут и не погнуться, но это только если очень повезет. Здесь многое зависит от их положения в момент разрыва. Если удар последует, то шток клапана обязательно погнется. После этого их можно только заменить. Но худшее, что может случиться – это повреждения поршней. Но понять это можно, только полностью разобрав двигатель.

При обрыве ремня происходит полная остановка мотора на ходу. Запустить мотор после этого уже не получается, а стартер вращается легче, чем обычно. Иногда во время разрыва может быть слышен стук. Это свидетельство того, что клапаны все же столкнулись с поршнями. После этого уже не нужно пытаться завести мотор, иначе ему может быть нанесен дополнительный вред.

Предохранители и блоки реле для Mazda 3 (BK) (2003-2008) со схемами и описанием

  • 1 – охлаждающий вентилятор радиатора ДВС (40А);
  • 2 – насос ГУР (80А);
  • 3 – габаритные огни, омывающая система лобового стекла, центральный замок, охранная сигнализация, разъем для подключения диагностического оборудования (40А);
  • 4 – блок-фары спереди (40А);
  • 5, 6, 10, 14, 16, 18, 22, 25, 28, 29 – не используется;
  • 7, 8, 19 – курсовая и антиблокировочная система (30, 20, 10А);
  • 9 – реле ЭБУ силового агрегата (30А);
  • 11, 13 – схема питания замка зажигания (30А);
  • 12 – втягивающее реле пускового устройства (20А);
  • 15 – климатический комплекс (40А);
  • 17 – подогревательный комплекс стекла сзади (40А);
  • 20 – противотуманки (15А);
  • 21 – цепь подачи звукового сигнала (15А);

24 – насос подачи топлива (15А);

  • 26 – муфта компрессора системы кондиционирования электромагнитного типа (10А);
  • 27 – генератор (10А);
  • 30, 32-36 – ЭБУ ДВС (10А);
  • 31 – подсветка салонного пространства, приборная панель, центральный замок (15А).

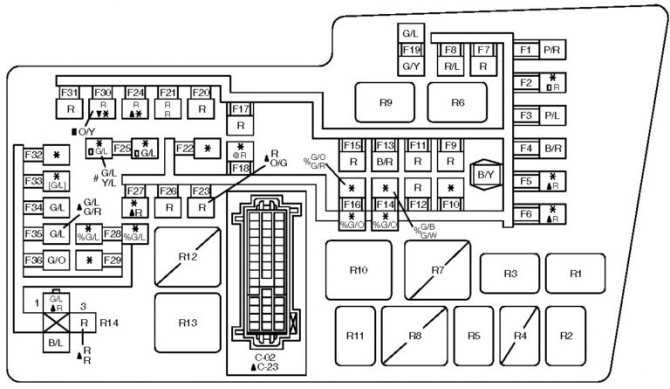

В состав силового блочка Mazda 3 BK под капотом входят следующие реле:

  • R1 – противотуманки;
  • R2 – цепь подачи звукового сигнала;
  • R3 – подогревательный комплекс стекла сзади;
  • R4 – ETV;
  • R5 – в дизельных модификациях Мазда 3 BK реле подогрева топлива;
  • R6 – насос подачи топлива;
  • R7, R8, R12 – не задействованы;
  • R9 – омывающий комплекс передней оптики;
  • R10 – охлаждающий вентилятор радиатора ДВС;
  • R11 – система кондиционирования;
  • R13 – пусковое устройство;
  • R14 – ЭБУ силового агрегата.

Схемы электрооборудования Мазда 626 GE (V)

1. Электросхема системы запуска двигателя и подзарядки аккумулятора:

2. Схема системы управления работой двигателя машины и МКПП / АКПП Mazda 626 GE 1991-1998 (с 4-х и 6-ти цилиндровыми двигателями):

3. Электрическая схема фар главного освещения с системой дневного включения фар и без:

4. Схемы Мазда 626 GE (1991-1998) — внешние осветительные приборы (стоп-сигналы, указатели поворотов, подфарники, габаритные огни):

5. Принципиальная электрическая схема фонарей заднего движения машины:

6. Электростеклоподъемники:

7. Электрическая схема центрального замка Mazda 626 GE и системы дистанционного управления автомобилем:

8. Электросхема освещения салона автомашины 1993-1997 и 1998 года выпуска (лампочки освещения салона, для чтения карт, освещение козырька и порогов передних дверей):

9. Схема Мазда 626 GE — внутренние осветительные приборы (освещение вещевого ящика, лампа подсветки пепельницы и прикуривателя, подсветка селектора выбора передач «модель с АКПП», подсветка комбинации приборов, подсветка радиоприёмника, лампа подсветки выключателя обогревателя ветрового стекла, система круиз-контроля, лампа подсветки управления отопителем, лампа подсветки выключателя аварийной световой сигнализации, лампа подсветки выключателя противотуманных фар):

10. Датчики приборного щитка и сигнальные лампочки:

11. Электрическая схема системы круиз-контроля Mazda 626 GE 1993-1998 г.п.:

12. Стеклоочистители и стеклоомыватели лобового стекла:

13. Схема кондиционера и печки (электрические цепи компрессора кондиционера и вентилятора охлаждения двигателя):

14. Схема Мазда 626 GE — аудиосистема:

12.0 Электрооборудование

12. Электрооборудование 12.1. Введение ОБЩИЕ СВЕДЕНИЯ Система электрооборудования имеет напряжение 12 Вольт с отрицательным заземлением. Энергия для фар и всех элементов электрооборудования поступает от свинцово-кислотного аккумулятора, который подзаряжается от генератора переменного тока. В разделе описываются операции ремонта и обслуживания различных элементов электрооборудования автомобиля, не связанных с двигателем. Информацию по аккумулятору, генератору переменного тока, распределите…

12.2 Отыскание источника неисправности в системе электрооборудования

12.2. Отыскание источника неисправности в системе электрооборудования ОБЩИЕ СВЕДЕНИЯ Отыскание источника неисправности Вставьте тонкий щуп с обратной стороны разъема подключения, чтобы он коснулся требуемой клеммы – подсоедините вольтметр к щупу. Обычная электрическая цепь состоит из электрического элемента, переключателей, реле, двигателей, предохранителей, пережигаемых перемычек или автоматических выключателей этого элемента, проводов и разъемов,…

12.3 Предохранители

12.3. Предохранители ОБЩИЕ СВЕДЕНИЯ Снятие крышки блока предохранителей Блок предохранителей в двигательном отсеке Проверка состояния блока предохранителей 1. Перегоревший предохранитель 2. Целый предохранитель Электрические цепи автомобиля защищены набором предохранителей, выключателей и пережигаемых перемычек. Блок коробки предохранителей включает саму коробку предохранителей, пров…

12.4 Автоматические выключатели

12.4. Автоматические выключатели ОБЩИЕ СВЕДЕНИЯ На некоторых моделях автоматические выключатели включаются автоматически. Если выключатель не включится автоматически, немедленно проверьте защищаемую им цепь. Некоторые выключатели все же необходимо включать вручную. На моделях до 1994 года выпуска для включения автоматического выключателя печки, нажмите на кнопку включения, расположенную над блоком предохранителей в салоне….

12.5 Реле

12.5. Реле ОБЩИЕ СВЕДЕНИЯ Проверка реле Проверьте, чтобы реле размыкало цепь при отсутствии напряжения и замыкало цепь при подаче напряжения. Некоторые элементы электрооборудования автомобиля используют реле для передачи электрических сигналов. Если реле неисправно, элемент электрооборудования не будет работать. Реле указателей поворотов, реле таймера замков дверей, реле звукового сигнала, реле подфарников/ габаритных огней/ лампочек освещения номерног…

12.6 Прерыватель указателей поворотов/ аварийной сигнализации

12.6. Прерыватель указателей поворотов/ аварийной сигнализации ОБЩИЕ СВЕДЕНИЯ При работе прерывателя должны быть слышны отчетливые щелчки. Если не работают указатели поворотов на обеих сторонах автомобиля, проверьте предохранитель, прерыватель и надежность соединений. Для замены прерывателя отсоедините разъем подключения и снимите прерыватель с крепежного кронштейна….

Это интересно: Замена фильтра вентиляции салона Volvo S40 1996-2002

Проверка свечей

Свечу зажигания составляют центральный электрод, изолятор с металлическим корпусом и электрод массы.

Одной из характеристик является калильное число, определяющее теплостойкость данного элемента: чем оно ниже, тем выше теплостойкость. Калильное число, которое должно быть у свечи, зависит от производителя автомобиля. Необходимо, чтобы изолятор и электроды нагрелись до температур, при которых происходит так называемое самоочищение, освобождение от газов, полученных при сгорании топливовоздушной смеси.

Очистка их поверхности необходима, чтобы избежать вытекания высокого напряжения через нагар, иначе снизится или даже обнулится значение мощности искрового разряда. Тем не менее, сильный нагрев элементов свечи может привести к неуправляемому калильному зажиганию, что, в свою очередь, вызовет разрушение компонентов двигателя.

Срок службы свечей зависит в основном от материала центрального электрода и бывает в пределах от 30000 до 100000 км пробега. Автомобили Mazda 626 GE требуют регулярной замены свечей с периодом меньше, чем их средняя продолжительность работы.

Если машина стала труднее заводиться, увеличился расход топлива и повысилось количество CO и CH в выхлопных газах, то невольно появляется мысль о неисправности свечей. Существует несколько способов проверки.

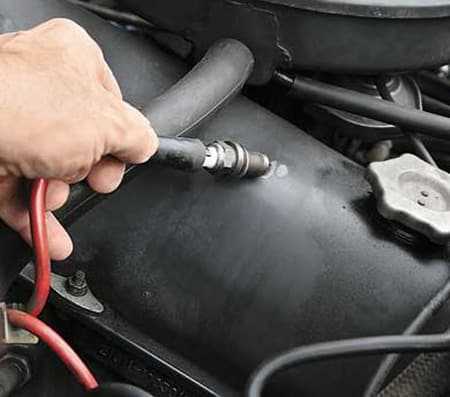

Один из них основан на проверке искры. Для этого нужно вывернуть свечу и отсоединить от нее провод, а после этого поднести ее к блоку цилиндров. В идеале должна появиться яркая искра. Если же получился другой результат, то данную свечу необходимо заменить.

Mazda MPV Руководства по ремонту и обслуживанию (33 PDF

У нас 33 Mazda Инструкции MPV покрывая в общей сложности 19 лет производства. В таблице ниже вы можете увидеть 1 Руководства по ремонту MPV, 0 Руководства по эксплуатации MPV и 1 Разное Загрузки Mazda MPV.

Наше самое популярное руководство — это 1999-06 — Mazda — MPV 2WD — 6 цилиндров 2.5L MFI — 32601702 , Это (как и все наши руководства) можно бесплатно загрузить в формате PDF.

Как скачать Mazda MPV Руководство по ремонту (на любой год)

Эти руководства для MPV предоставлены нашими пользователями, поэтому мы не можем гарантировать полноту.Мы проверили годы, которые указаны в руководствах и у нас есть руководства по ремонту Mazda MPV на последующие годы; 1987, 1987, 1987, 1987, 1987, 1987, 1987, 1989, 1992, 1994, 1994, 1996, 1997, 1998, 1999, 1999, 1999, 1999, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006.

Просмотрите 33 различных PDF-файла, представленных ниже, например этот.Затем вам будут показаны первые 10 страниц этого конкретного документ, затем прокрутите вниз и нажмите ‘показать полный PDF’ . Затем вы можете нажать скачать у вас есть совершенно бесплатное руководство по автомобилю, навсегда!

Какие темы делает Mazda MPV Обложка руководства по обслуживанию / ремонту?

В общей сложности это более 8197 страниц контента, посвященных вашему Mazda MPV .Вот неполный список о том, что покрыто;

  • Mazda MPV сервис мануал по придорожному ремонту
  • Mazda MPV , руководство по эксплуатации с еженедельными проверками
  • Mazda MPV руководство по ремонту, включающее смазочные материалы, жидкости и давление в шинах
  • Mazda MPV служебные PDF-файлы по текущему ремонту и обслуживанию
  • Подробная информация Mazda MPV Двигатель и связанные с ним сервисные системы (для ремонта и капитального ремонта) (PDF)
  • Mazda MPV Данные трансмиссии Сервисное руководство PDF
  • Mazda MPV Тормоза и подвеска PDF
  • Mazda MPV Электрические схемы

В поисках бесплатного автомобиля Mazda MPV Haynes / Инструкции Mazda MPV Chilton?

Мы получаем много людей, которые приходят на сайт, чтобы получить бесплатную Mazda MPV Хейнс руководство.Вам нужно знать две вещи; во-первых, это незаконно , а во-вторых — есть гораздо лучшие способы обслуживания и понимания вашего Mazda MPV двигатель, чем руководство Хейнса. По сути, мы здесь для того, чтобы дать вам альтернатива Хейнсу и Чилтону, онлайн и совершенно бесплатно.

Поколение GE

Четвертое поколение серии 626 GE, как было сказано выше, дебютировало в 1991 году. Автомобиль придерживался принципов модного на тот момент биодизайна.

Интерьер гармонирует с экстерьером, повторяя плавные округлые линии, которые не только привлекательны внешне, но и обеспечивают безопасность.

Стандартная комплектация предполагает регулируемую по высоте рулевую колонку, гидроусилитель рулевого управления, центральный замок и антиблокировочную систему тормозов, а чуть позже появилась и подушка безопасности. Посадка у машин серии 626 – низкая, но это компенсируется комфортными креслами.


В 1993 году впервые на модель поколения GE был поставлен V-образный шестицилиндровый, объем которого 2,5 литра, мощность 165 л.с.

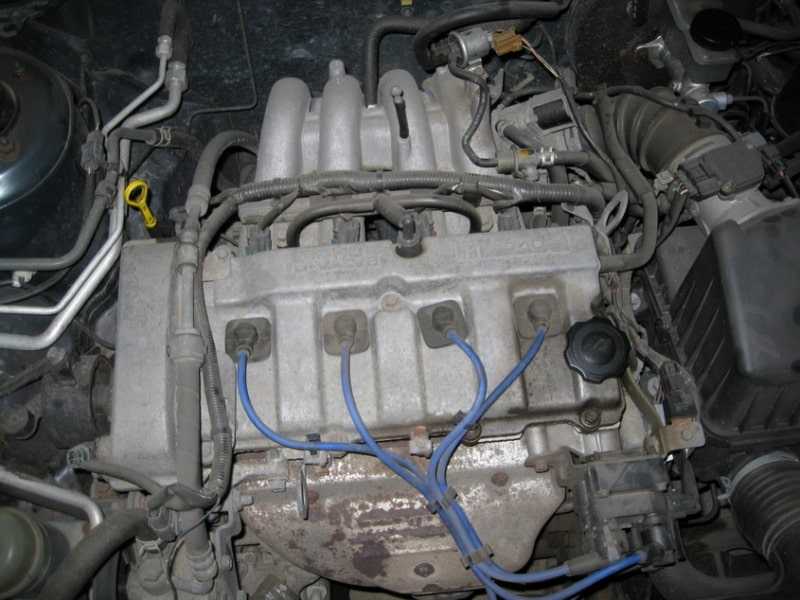

Проверка высоковольтных проводов и распределителя

Задача высоковольтных проводов – соединять бобину с крышкой распределителя, а боковые контакты трамблера – со свечами. Для подключения на их концах есть специальные наконечники.

Процесс проверки крышки распределителя можно разделить на этапы.

  1. Прежде, чем проверить крышку распределителя, нужно выключить зажигание.
  2. Потом следует отсоединить крышку, снять ротор. Осмотреть, есть ли на их контактах неровности, вмятины, были ли они подвержены коррозии.
  3. Проверить, легко ли перемещается средний контакт крышки, после чего отшлифовать, к примеру, наждачной бумагой.
  4. Определить, есть ли трещины или неправильные тонкие линии на поверхности крышки. Если таковые имеются, то крышку следует заменить.

Проверить непосредственно высоковольтные провода — достаточно несложно. Отсоединив провод, нужно осмотреть его контакты. Те, которые были подвержены коррозии, очистить. Если имеются согнутые контакты, то провод стоит заменить. Также замена нужна, если при проверке сопротивления выдало значение, отличное от 16 кОм/м.

Катушка зажигания автомобилей серии 626 GE проверяется несколькими шагами.

  1. Выключив зажигание, снять крышку распределителя.
  2. Разъединить многоконтактный штекер и соединительный элемент трамблера.
  3. Использовать омметр для измерения сопротивления между разными клеммами – устройствами для присоединения проводов – и сравнить их с правильными значениями. При любом несовпадении катушку желательно заменить.

Также можно отремонтировать катушку зажигания, способом представленным в видеоролике:

https://youtube.com/watch?v=0K-2JsaRUgU

Процесс замены стартера

Замена стартера на Мазда 626 производится согласно алгоритму, который представлен ниже.

  • Если мероприятие производится на автомобиле установленном над смотровой ямой, то необходимо зафиксировать машину стояночным тормозом.
  • Открыть капот.

Снять воздуховод, воздушный фильтр и прочие элементы мешающие доступу к месту, где находится стартер. Также желательно демонтировать аккумуляторную батарею

Если снятие АКБ не планируется, то важно скинуть минусовую клемму

Все демонтированные элементы следует очистить от пыли и грязи. Их монтаж потребуется после установки нового или отремонтированного стартера.

Открутить два верхних крепления стартера, которые показаны на фото ниже.

  • Спуститься в смотровую яму.
  • Открутить крепления подрамника.

Между масляным фильтром и стартером находится перегородка. Она мешает демонтажу узла, поэтому ее следует убрать. Перегородка крепится к впускному коллектору на два болта.

  • Открутить провода, которые идут к узлу.
  • Выкрутить нижний болт фиксации стартера.

Изъять стартер.

  • Собрать все в порядке обратном снятию.
  • Произвести пробный пуск силовой установки, позволяющий проверить работоспособность смонтированного узла.

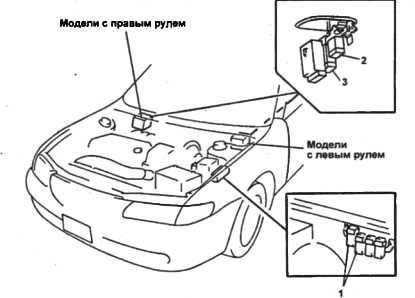

Блоки под капотом

Основной блок

Устанавливается в левой части моторного отсека рядом с аккумулятором.

Вариант 1

Схема с крышки блока

Схема

Расшифровка

1 30А AD FAN — Дополнительный вентилятор охлаждения для кондиционера воздуха
2 30А INJ — Система впрыска топлива
3 100А MAIN — Для защиты всех электрических систем
4 30А COOLING FAN — Вентилятор охлаждения
5 40А HEATER — Нагреватель кондиционер воздуха
6 40А IG KEY Предохранители 2, 3, 4, 7, 10, 13, 14, 15 и 16 на панели предохранителей
7 40А BTN — Предохранители 6, 8, 9 и 11 на панели предохранителей
8 60А ABS — АБС
9 15А TAIL — Задние фонари, Габариты
10 15А HAZARD — Аварийная световая сигнализация, указатели поворотов
11 15А STOP — Стоп-сигналы
12 15А FOG — Передние противотуманные фары
14 15А HEAD LOW — Фары (ближний свет)
15 15А HEAD HI — Фары (дальний свет)
MAIN RELAY — Главное реле
COOLING FAN — Реле вентилятора охлаждения

Вариант 2

Схема

Описание

1 30А AD FAN — Электродвигатель вентилятора конденсатора, предохранитель для различных цепей
2 60А ABS — Анти блокировочная система тормозов (АБС), предохранитель для различных цепей
3 40А IG KEY — Предохранитель для различных цепей
4 Резерв
5 40А BTN — Освещение салона, центральный замок
6 40А HEATER — Отопитель
7 30А COOLING FAN — Электродвигатель вентилятора системы охлаждения
8 Резерв
9 40А R. DEF — Обогреватель заднего стекла / стекла задней двери
10 30А INJ — Система управления двигателем
11 15А FOG — Противотуманные фары
12 Резерв
13 10А HORN — Звуковой сигнал
14 10А HAZARD — Аварийная сигнализация
15 15А TAIL — Габаритные огни, подсветка комбинации приборов
16 10А HEAD C/U — Предохранитель для различных цепей
17 Резерв
18 15А DEICER — Предохранитель для различных цепей
19 15А STOP — Стоп-сигналы
20 15А HEAD R — Правая фара
21 15А HEAD L — Левая фара
22 Резерв
23 Резерв
24 100А MAIN — Главный предохранитель

Вариант 3

Фотография

Схема с крышки блока

Обозначение

  • EGI INJ 30A, Система впрыска топлива
  • DEFOG 40A, Обогрев заднего стекла
  • MAIN 100A, Общий для всего оборудования
  • IG KEY 30A, радио, люк, поворотники, электрика двигателя, стеклоподъемники, система зажигания
  • HEATER 40A, печка, кондиционер
  • BTN 40A, дверные замки, электропривода сидений
  • COOLING FAN 30A, вентилятор охлаждения
  • AD FAN 30A, дополнительный вентилятор охлаждения
  • ABS 60A, АБС
  • TAIL 15A, задние фонари, габаритные огни, подсветка приборной панели, подсветка номера, выключатели освещения
  • HORN 15A, сигнал
  • ABS 20A, АБС
  • H/L-L 15A, левая фара головного света
  • H/L-R 15A, правая фара головного света
  • AIR CON RELAY Реле кондиционера
  • HORN RELAY Реле сигнала
  • H/L RELAY Реле фар

Реле

Элементы реле устанавливаются опционально как в блоках так вне их и с левой и с правой стороны моторного отсека (реле вентиляторов системы охлаждения, обогрева, АБС, свечей накала и т.д.).

Mazda 626 Workshop PDF PDF скачать бесплатно

Руководство по ремонту Mazda 626 с бензиновыми двигателями: ремонт, техническое обслуживание и эксплуатация.

Руководство по ремонту Mazda 626 содержит подробную информацию о диагностике, ремонте и настройке элементов системы управления бензиновым двигателем, инструкции по использованию системы диагностики двигателя с самодиагностикой, автоматической коробкой передач, ABS, DSC (Electronic Stability Program), TCS (система противоскольжения), рекомендации по регулировке и ремонту механических и автоматических коробок передач, компонентов тормозной системы (в том числе ABS, DSC), рулевого управления, подвески.

Смотри также:

Mazda 626 Руководство по ремонту и электрические схемы

Заголовок Размер файла Ссылка для скачивания
Mazda 626 1990 Схема подключения.pdf 855,7 КБ Загрузить
Mazda 626 1995 Схема подключения.pdf 1,3Mb Загрузить
Mazda 626 1996 Руководство по устранению неисправностей электрооборудования кузова.RAR 20,9Mb Загрузить
Mazda 626 1997 Workshop Manual.rar 30,8Mb Загрузить
Mazda 626 1998 г. Руководство по ремонту.rar 40,7Mb Загрузить
Mazda 626 2000 Руководство пользователя PDF.pdf 7,8Mb Загрузить
Mazda 626 2001 Руководство по эксплуатации PDF.pdf 2.7Mb Загрузить
Mazda 626 2001 Workshop Manual.rar 56,8Mb Загрузить
Mazda 626 2002 Руководство по эксплуатации PDF.pdf 9,4Mb Загрузить
Mazda 626 RF Turbo Workshop Manual.pdf 9,6Mb Загрузить
Mazda 626 Руководство по ремонту — автоматическая коробка передач GF4EAT.pdf 18.6Mb Загрузить
Mazda 626 Workshop Manual.rar 49,1Mb Загрузить

Принципы работы и процедуры проверки, настройки и обслуживания системы ABS подробно обсуждаются. Приводятся возможные неисправности и методы их устранения, сопряженные размеры основных частей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости.

Отдельные разделы руководств включают руководство по эксплуатации Mazda 626, рекомендации по техническому обслуживанию и подробные электрические схемы (схемы электрооборудования) для всех вариантов комплектации Mazda 626 .

Руководство по ремонту предназначено для владельцев Mazda 626, сотрудников сервисных станций.

Артикул и примерная цена на оригинальный стартер Мазда 626

На автомобиле Мазда 626 применяется несколько видов стартеров. Наиболее редкий узел имеет мощность на 1.0 кВт. Компания Mazda прекратила выпуск данных стартеров. Поэтому в качестве замены оригинала рекомендуется использовать узел Ford с артикульным номером F7RU11000AA. Цена за изделие начинается от 6700 рублей.

На части автомобилей Мазда 626 установлены стартеры мощностью 1.2 кВт. Они имеют номер по каталогу FP5018400. Стоимость фирменного узла составляет от 12000 до 16000 рублей.

Наиболее часто на автомобилях Мазда 626 встречаются стартеры с мощностью на 1.4 кВт. Они идут с артикулом F02Z110002B. Стоимость за новый родной узел начинается от 11200 рублей. Приобретая изделие на авторазборках, потребуется заплатить более 3800 рублей.

Второй вариант защитных элементов в салоне

Номинал А Защитная цепь
№ 1 R.SOCKET А-15 Для других цепей электрооборудования.
№ 2 WIPER А-20 Защищает стеклоомыватели.
№ 3 A/C А-15 Отвечает за климат-контроль.
№ 4 RADIO А-15 Защищает аудиосистему.
№ 5 R.WIPER А-10 Отвечает за работу задних дворников.
№ 6 ST/SG А-7,5 Отвечает за исправность бортового компьютера.
№ 7 Свободный.
№ 8 ROOM А-10 Отвечает за свет внутри салона и в багажнике.
№ 9 MIRR DEF А-7,5 Защищает обогрев зеркала.
№ 10 Свободный.
№ 11 DOOR LOCK А-30 Отвечает за работу замков дверей.
№ 12 TAIL А-15 Свободный
№ 13 Свободный
№ 14 ENGINE А-10 Отвечает за работу бортового компьютера и ABS.
№ 15 METER А-10 Отвечает за фары движения назад, повороты и приборную панель.
№ 16 P/WIND А-20 Защищает стеклоподъемники.
№ 17 P/WIND А-30 Защищает стеклоподъемники.

, PDF, электрические схемы и коды неисправностей DTC

Руководства по эксплуатации автомобилей MAZDA в формате PDF и электрические схемы. над страницей — 2, 3, 5, 6, 626, 323, Bongo, Familia ; MZR Руководство по ремонту; MX5, Miata, RX7, CX7, универсал Mazda EWD s; Коды неисправностей Mazda DTC.

В 1920 году была основана японская компания Mazda , которая в первые годы своего существования занималась созданием станков, сотрудничая с крупнейшими компаниями. в стране.

Кроме того, с 1921 по 1931 год компания занималась разработкой нескольких версий мотоциклов, но в серию они не пошли.

Однако в 1931 году был представлен первый автомобиль под маркой Mazda — четырехколесный легкий грузовик, пользовавшийся большой популярностью на внутреннем автомобильном рынке Японии.

А в 1932 году начались его поставки на автомобильный рынок Китая, но уже под названием Mazda Go .

25% акций выкупил американский концерн Ford , расширивший свое присутствие на японском автомобильном рынке.

Кроме того, инженеры Mazda получили в свое распоряжение технологию нового партнера, которая легла в основу всех будущих моделей японской марки.

Проблемы со стартером на Мазда 626 и их устранение

Если стартер не крутит и мотор не заводится, а также если со стороны узла исходят посторонние звуки, требуется диагностика неисправности изделия. Большинство поломок делятся на механические и электрические. Среди первых наиболее часто встречаются повреждения и износ шестеренки бендикса. Выявить неисправность можно при визуальном осмотре. При любых проблемах бендикс подлежит замене.

Особое внимание следует уделить щеточному узлу. При его осмотре не должно быть заметных подгораний или прочих механических повреждений

Щетки в щеткодержателях при исправном состоянии ходят без заеданий. Восстановление работоспособности узла осуществляется путем его чистки. При существенных повреждениях необходима замена.

Особое внимание следует уделить щеткам. Они наиболее подвержены износу и являются слабым звеном электрической цепи

При их осмотре не должны быть выявлены термические или механические повреждения. Внимание следует уделять остаточному размеру щеток. Если их длина приближается к 7-10 мм, то они подлежат замене.

Далее следует приступить к осмотру якоря. Желательно «прозвонить» обмотки мультиметром на отсутствие обрывов и межвитковых замыканий

Особое внимание следует уделить коллектору. На нем возможны небольшие подгорания

С помощью шлифовки иногда удается восстановить работоспособность узла. При сильном износе коллекторных пластин исправит ситуацию можно только заменой изделия на новое.

В некоторых случаях наблюдается выгорание коллекторных пластин. Заниматься восстановительными работами в таком случае нецелесообразно. Отремонтированный узел не прослужит долго, поэтому единственным верным решением является замена.

Также следует осмотреть статор. Магниты и корпус не должны иметь механических повреждений.

3.7.7. Стартер и система запуска двигателя

Система запуска двигателя состоит из аккумулятора, стартера, втягивающего реле и соединительных проводов. Втягивающее реле расположено на стартере.

При работе с системой запуска двигателя соблюдайте меры предосторожности, предусмотренные для работы с системой электрооборудования двигателя. Проверка работы стартере и втягивающего реле

Проверка работы стартере и втягивающего реле

1. Втягивающее реле

2. Стартер

3. Тиски

4. Замок зажигания

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Прежде всего, проверьте соединительные провода и надежность соединений. Проверьте зарядку аккумулятора. Проверьте надежность крепления стартера. Проверьте предохранители и блокировочный выключатель на коробке передач.
2. Если стартер вращается медленно, проверьте подачу напряжения на стартер. Оно не должно опускаться ниже 8,0 Вольт.
3. Если напряжение питания стартера в порядке, однако, стартер не работает, снимите стартер и проверьте работу втягивающего реле. Замените стартер или реле, если необходимо.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите воздушный фильтр и воздухозаборный патрубок.
Модели с 4-цилиндровым двигателем
3. Снимите кронштейн, расположенный между впускным коллектором и стартером.
Модели с 6-цилиндровым двигателем и автоматической коробкой передач
4. Отсоедините тросик переключения от рычага на коробке передач.
5. Отсоедините разъемы подключения проводов, мешающих снятию стартера, и отодвиньте провода в сторону.
6. Снимите крепежный кронштейн тросика переключения передач.
Все модели
7. Пометьте и отсоедините провода от клемм на реле стартера. Открутите крепежные болты (указаны стрелками) и снимите стартер (слева – модели с 4-цилиндровым двигателем, справа – модели с 6-цилиндровым двигателем).
8. Установка проводится в обратном порядке снятия.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
