Устройство системы охлаждения двигателя уаз буханка

Принцип охлаждения двигателя

Главной задачей системы охлаждения двигателя является соблюдение температурного режима.

Температура газов, образующихся в цилиндре мотора, может достичь 2000°. Тепло, которое выделяется, частично преобразуется в полезную энергию. Остальное тепло выводится в атмосферу при помощи системы охлаждения.

Но и чрезмерное снижение температуры мотора нежелательно. Мощность холодного двигателя становится меньше, а вязкость смазки увеличивается.

Главной задачей системы является охлаждение двигателя

УАЗ «буханка» впервые сошел с конвейера в 1957 году, но популярен и по сей день. Во всех труднодоступных местностях автолюбители отдают предпочтение дешевому, надежному и простому УАЗу 452 модели, а не иностранным внедорожникам. В этом универсальном вездеходе могут одновременно перемещаться до 10 человек и 1 т груза.

Замена оборудования

Если вы решили самостоятельно заменить отопитель, следует предварительно познакомиться со схемой печки УАЗ Буханки для подключения электрической составляющей. Монтировать само оборудование, закрепив его в условном подкапотном пространстве, расположенном внутри машины, не сложно. Но и тут следует придерживаться определённых правил и рекомендаций. Процесс будет рассмотреть на примере использования оборудования НАМИ, который отличается лучшей производительностью, а также может похвастаться наличием салонного фильтра, чего в штатном отопителе Буханки нет.

  • Первым делом из системы нужно слить антифриз, а также отключить всю имеющуюся проводку. Чтобы было проще осуществлять обратную сборку и подключение, все свои шаги можно записывать или маркировать провода, патрубки и шланги;
  • От щитка требуется отсоединить консоль, затем убрать отопительный узел, снять лючок воздухозаборника, удалить уплотнитель и тщательно прочистить все имеющиеся открывшиеся выемки;
  • Сделайте замеры под воздушный фильтр, приложив его корпус к поверхности. Далее выполните несколько крепёжных отверстий. Только не используйте сверло диаметром больше 3,2 миллиметров;
  • На место установки нанесите слой качественного автомобильного универсального герметика, который устойчив к влаге и резким температурным перепадам. Слой делайте достаточно большой. Установите корпус фильтра и зафиксируйте его. Сам фильтр уже можно вставить в своё посадочное гнездо;
  • В салон монтируется новый отопитель. Фиксируется он с помощью шпилек, гаек и болтом М6. Закрепите всё максимально надёжно;
  • Затем устанавливается консоль, на саморезах монтируется вся конструкция;
  • Потом можно приступать к подключению тяги управления и её фиксации;
  • Подключите все патрубки, по которым проходит антифриз. Для надёжности их рекомендуется стянуть хомутами;
  • Не забудьте о каналах, которые позволяют обдувать стёкла, избегая их запотевания в процессе эксплуатации автомобиля в условиях повышенной влажности или осадков. Обдув стёкол должен быть на каждой машине. Будь то Мерседес последнего поколения или старая добрая Буханочка производства УАЗ;
  • Завершается установка подключением электрической составляющей. Здесь есть своя схема соединения, которую стоит рассмотреть отдельно.

В действительности нет ничего особо сложного в том, чтобы на Буханке поменять штатную отопительную систему, и установить на место старой печки более эффективное и производительное оборудование.

Электрическая схема подключения

Система не сможет работать и отапливать вашу Буханку, если не получит питание. Для подключения существует особая схема. Действуя последовательно и аккуратно, вы сумеете без посторонней помощи запитать новую печку и насладиться эффективной работой отопителя.

  • Для начала выберите место для размещения массы. За массу отвечает чёрный провод. Фиксируется она на любой удобной для вас металлической поверхности. Лучше всего делать массу на кузове;
  • Следующим идёт плюсовой провод. При его подключении предварительно отключите минус с аккумуляторной батареи, чтобы машина не находилась под напряжением в процессе выполнения работ;
  • Плюс рекомендуется заключить в гофрированную оболочку. Затем провод протягивается к предохранительному блоку, то есть к колодке на Буханке;
  • Учтите, на автомобиле в его колодке есть 4 предохранителя. Последний, то есть четвёртый, находится под напряжением постоянно. Подключаться следует к любому из первых трёх. Только делайте подключение сверху, перед штатным предохранителем в колодке;
  • В принципе на этом подключение электросхемы можно считать завершённым. Обязательно предварительно проверьте работоспособность печного оборудования.

Можно с уверенностью говорить о том, что используемая на автомобилях УАЗ Буханка отопительная система имеет достаточно простую конструкцию и схему

Потому у бывалых автомобилистов, привыкших заниматься обслуживанием, ремонтом и некоторыми доработками своими руками, никаких проблем с пониманием отопителя Буханки возникнуть не должно. Но крайне важно постоянно следить за её работоспособность, проводить профилактические мероприятия, контролировать состояние и количество жидкости охлаждения. Особенно внимательно наблюдайте за наиболее слабыми местами печки

К ним сами владельцы Буханок относят штатные краники. Кран часто закисает, заклинивает и даёт течь. Связано это с длительным простоем краника, который водители попросту забывают периодически открывать сугубо с профилактической целью.

Конструкционные особенности УАЗ-390995 «Фермер»

Второе название внедорожника УАЗ 390995 – «Фермер». Но конструкция автомобиля позволяет использовать его не только в сельском хозяйстве:


УАЗ-390995

  • для 6 пассажиров и водителя есть 3 односторонних боковых двери;
  • для погрузочных работ имеется задняя двустворчатая дверь, ведущая в изолированный грузовой отсек, куда помещается до 450 кг груза;
  • длина, высота и ширина машины – 4440х2101х2100 мм;
  • суммарная грузоподъемность автомобиля УАЗ-390995 – около 1 тонны;
  • дорожный просвет 220 мм позволяет преодолевать брод глубиной до полуметра.

Для комфорта пассажиров предусмотрена отопительная система и разборной столик в салоне.

Принцип действия

Охлаждение построено по принципу отбора тепла жидкостью. После, субстанция перемещается в устройство (радиатор), где передаёт скопившееся тепло окружающей среде посредством воздуха, при этом охлаждаясь. Затем рабочее тело снова возвращается к нагретым элементам и процесс повторяется. По такому принципу работает система охлаждения двигателей ЗМЗ 409, УАЗ 402 (421).

При рассмотрении цилиндра, видно, что изделие состоит из внутренней и внешней части. Промежуток между этими частями называют рубашкой, по этому пространству перемещается антифриз. Так же можете прочитать про Раздатка УАЗ 469.

Таблица топливных расходов у марок УАЗ.

В таблице описаны средние расходы по разным маркам УАЗ. Расход топлива представлен в трех видах — городской, расход на трассе и смешанный (средний) расход топлива. Все данные по топливным расходам — от завода изготовителя машин УАЗ. Практически по всем маркам УАЗ — расход топлива не превышает 20 литров на 100 км пути.

Расход по факту:

18.0 (Зимой в городе)

16.0 (Лето в городе)

Приемлемый расход топлива у УАЗ!

Расход топлива УАЗ имеет приемлемые цифры, благодаря внедрению инжектора. Автомобили УАЗ — приемлемы большинству людей и являются недорогими автомобилями, за исключением новых марок УАЗ.

Новый двигатель УАЗ демонстрирует предельную экономичность, благодаря которому у автомобиля низкий расход топлива и пониженный уровень вредоносных выбросов в атмосферу.

Основные причины повышенных расходов топлива УАЗ.

1. УАЗ начинает расходовать выше 20 литров топлива — если включены оба моста!

2. Расход топлива УАЗ повышается , двигаясь на повышенной передаче.

3. Топливо УАЗ расходуется выше, если давление в колесах ниже стандарта — это касается всех машин.

4. Неисправна топливная система — УАЗ больше расходует топлива — сбиты настройки карбюратора, неполадки карбюратора, неверная прошивка инжектора.

5. Причина повышенного расхода топлива на УАЗ — это старые, “уставшие” свечи, засоренный воздушный фильтр, позднее зажигание.

УАЗ имеет дополнительный топливный бензобак.

На УАЗ стоит дополнительный бак бензина и когда основной бак заправлен под горловину, то бензонасос начинает перекачивать бензин из основного бака в дополнительный и наоборот, когда бензин в основном баке заканчивается.

В картине расходов топлива УАЗ страху нагоняет факт, что датчик уровня топлива имеет нелинейное сопротивление по уровню топлива, а у УАЗ зависимость уровня топлива линейное из-за прямых баков.

Бортовой компьютер «Престиж U-12», показывающий 18-20 литров расхода топлива на УАЗ, имеет плохую калибровку с завода. Расход топлива у УАЗ в городских условиях эксплуатации можно понизить до 10-11 литров, соблюдая правила скоростного режима.

Поломка регулятора

Панель управления работой системы вентиляции и отопления – также довольно частая причина выхода из строя системы отопления салона внедорожника УАЗ. Привод работой воздушной заслонки, регулирующей направление и силу подачи воздуха в дефлекторы, осуществляется посредством тросика, который часто заклинивает в определённом положении, из-за чего из печки постоянно может дуть либо холодный, либо тёплый воздух независимо от положения ручки регулятора.

Тросик управляет также работой краника печки. Иногда он растягивается, иногда – соскакивает со штифта, что также приводит к невозможности управлять режимами работы отопителя. При соскакивании проблема решается просто – одеванием тросика на штифт, при растягивании его обычно укорачивают.

Краник печки, расположенный под приборной панелью справа, может дать течь – в этом случае в салоне будет чувствоваться специфический запах антифриза. Такая неисправность потребует демонтажа и замены краника печки (в УАЗ устанавливается краник отопителя от вазовской восьмёрки, так что проблем с поиском данной запчасти возникнуть не должно). Процедура выполняется в следующем порядке:

  • сливаем антифриз;
  • демонтируем перчаточный ящик;
  • ослабляем хомуты и снимаем шланги, идущие к кранику (в них будет содержаться некоторое количество ОЖ, так что лучше запастись тарой для сбора тосола);
  • откручиваем гайки на 10, которыми крепится краник со стороны моторного отсека;
  • ослабляем натяжение тросика, что позволяет извлечь скобу и вытащить тросик. Его необходимо закрепить, чтобы не позволить сместиться в сторону регулировочного рычага;
  • краник можно демонтировать вместе с резиновыми уплотнительными элементами;
  • устанавливается новое изделие, все сборочные процедуры производятся в обратном порядке.

После заливки антифриза необходимо произвести продувку системы охлаждения от излишков воздуха, прогреть мотор и проверить работу механизма, а также наличие/отсутствие течей ОЖ. Если потребуется, производим регулировку длины тросика. Если всё нормально, запах тосола в скором времени выветрится, а мы сможем наслаждаться нормальной работой регулятора.

Двигатель ЗМЗ-409

Этот мотор отличается другой клапанной крышкой, улучшенным механизмом ГРМ, иной прокладкой ГБЦ. Также вырос объем силового агрегата, что сразу же повлекло за собой модернизацию системы охлаждения ЗМЗ-409 УАЗ «Буханки».

Устройство охлаждающей системы типичное для ДВС такой конструкции, которые когда-либо изготавливались на Заволжском заводе. Двигатель оснащен жидкостной закрытой принудительной системой. Здесь также имеется радиатор, рубашка в блоке цилиндров и в головке блока цилиндров, помпа, расширительный бачок, датчики температуры, электрический вентилятор, радиатор отопителя и другие элементы. Отметим, что принцип работы системы охлаждения 409 УАЗа «Буханки» прост и аналогичен инжекторным моторам. Здесь ОЖ также двигается по большому кругу и по малому.

Устройство и элементы

Охлаждение мотора ЗМЗ 402 (система охлаждения) имеет простую конструкцию и состоит только с основных элементов, что делает возможным самостоятельный ремонт. Рассмотрим, основные элементы системы ОЖ, а также возможные неисправности и ремонт.

Термостат

Наиболее часто со строя выходит термостат. В первую очередь, это связано с некачественными запасными частями. Термостат выполняет роль регулировочного клапана, который контролирует поток циркуляции ОЖ по движку. Как известно, двигатель 402 имеет большой и малый круг циркуляции «охлаждайки».

При запуске мотора и его прогреве ОЖ движется по малому кругу, что даёт возможность быстрого прогрева. Когда температура достигает 60-70 градусов Цельсия, термостат открывается, и жидкость начинает циркулировать по большому кругу, через радиатор.

Рабочей температурой работы мотора является диапазон 87-103 градуса Цельсия. Если движок не нагревается до этого показателя, или превышает его, то это означает, что термостат имеет неисправность. Зачастую, как показывает практика, это заклинивание детали связанная с износом или образованием накипи внутри корпуса.

Сменить деталь достаточно просто самостоятельно. Для этого необходимо слить ОЖ до уровня ниже расположения термостата. Затем, необходимо открутить подводящий патрубок и демонтировать крышку, в которой расположено изделие. Снимаем старую деталь, и устанавливаем новый термостат, не забыв сменить уплотнитель. Дальнейшие операции проводятся в обратной последовательности от разборки.

Водяной насос

Водяной насос играет весьма важную роль. Он обеспечивает циркуляцию ОЖ по всей системе. В движке ЗМЗ 402 — этот процесс постоянный и принудительный. Помпа имеет несколько элементов, а поэтому её можно разобрать и перебрать. Располагается водяной насос в передней части блока цилиндров и приводится в движение при помощи ремня.

Наиболее частыми неисправностями считаются — износ подшипников вала и выработка крыльчатки. Эти детали, как непосредственно и сам вал, можно найти в продаже на авторынке. Замена деталей проводится достаточно просто.

Радиатор и вентилятор

Радиатор системы охлаждения с завода устанавливается медный 3-рядный, но многие автолюбители в процессе эксплуатации меняют его на 3-рядный алюминиевый. Так, мотор охлаждается намного лучше, что обеспечивает более стабильную работу и увеличивает безопасность.

Деталь выполняет роль охладителя, которая охлаждается при помощи встречного потока воздуха и вентилятора. Вентилятор охлаждения на 402-м моторе имеет принудительную систему и работает только тогда, когда крутится коленчатый вал. Таким образом, очень тяжело перегреть мотор. Располагается крыльчатка вентилятора на шкиве коленчатого вала, и в непосредственной близости к задней части радиатора, что обеспечивает высокую степень охлаждения детали.

Патрубки и водяная рубашка

Патрубки служат соединителями между разными деталями системы охлаждения. При износе деталей происходит утечка ОЖ, приведёт к снижению уровня жидкости. Последствием станет постоянный перегрев мотора, за чем последует деформация и прогиб головки блока.

Водяная рубашка выполняет роль поглотителя тепла непосредственно внутри блока цилиндров, после чего всё выводится к радиатору для проведения последующего охлаждения. Износ, а точнее коррозия водяной рубашки приведёт к утечке «охлаждайки», что может послужить гидроударом, если ОЖ попадёт в цилиндры.

Отопитель УАЗ «Буханка»

Автомобиль состоит из множества составных элементов. Каждый из них требует повышенного внимания. Поэтому водители должны следить за состоянием своего «железного коня». Особенно важен вопрос подготовки машины к зимнему периоду.

Здесь важнейшую роль играет наличие продуманной системы отопления. Поговорим о ней в УАЗ «Буханка».

Значение:

Данная система важна, в первую очередь, для поддержания нормальной температуры в салоне в любое время года, для вентиляции воздуха внутри машины.

На большинстве моделей «буханки» установлен отопитель повышенной мощности «Н-1» производства НАМИ.

Конструкция:

Отопитель включает в себя следующие элементы:

  • Радиатор.
  • Вентилятор.
  • Специальное устройство для распределения воздуха.

Существует два основных рабочих режима:

  1. При поступлении свежего воздуха.
  2. При рециркуляции потоков.

Второй режим подразумевает повышенную температуру в салоне. Для этого надо закрыть воздухозаборник, а потом открыть заслонку. При первом режиме действия производятся в обратном порядке.

Управляет всей системой специальный блок. Для регулировки служит кран. Быстрее прогреть салон позволяет новая конструкция, построенная на увеличенной циркуляции потоков и применении жидкости в радиаторе.

Важно помнить об обдуве стёкол. В противном случае это приведёт к их обледенению и ли запотеванию

Водитель и пассажиры будут чувствовать дискомфорт.

Если попадает влага, то удаляется она по воздухозаборнику. Здесь применяется стыковочное устройство.

Поломка

Часто автолюбители сталкиваются со случаями, когда отопитель (печка) не выполняет свои прямые функции, не греет. Какие могут быть причины?

  • Наличие в каналах, по которым проходит воздух, повреждений.
  • Вытекает антифриз.
  • Загрязнение системы, поэтому недостаточная температура.
  • Потёк кран на печке.
  • Перегорел клапан, отвечающий за предохранение двигателя.

Обновим?

Как своими руками заменить отработавшую печку? Что для этого понадобится? Всё можно выполнить по следующему алгоритму.

  1. Сливаем весь антифриз и отключаем всю проводку.
  2. Отсоединяем консоль от щитка. Убираем отопительный узел, люк воздухозаборника, снимаем уплотнитель, далее прочищаем выемки.
  3. Примеряем воздушный фильтр, сверлим отверстия не более 3,2 мм диаметром.
  4. На место монтажа наносим герметик большим слоем. Устанавливаем корпус и фиксируем. Возвращаем фильтры из салона на место.
  5. Устанавливаем в салон новый отопитель, закрепляя его шпильками и гайками «М-6». Фиксируем узел, устанавливаем затем консоль блока. Фиксируем всю конструкцию с помощью саморезов.
  6. Далее мы подключаем тягу управления и закрепляем её. Подключаем к узлу патрубки, в которых находится антифриз, и фиксируем их специальными хомутами. Потом ставим каналы обдува для стёкол.
  7. В заключение подключаем электрику, заливаем систему и проверяем, как она работает. При возникновении неполадок необходимо повторно проверить всю систему.

В заключение

Система отопления автомобиля УАЗ «Буханка» очень простая по своей конструкции. Если вовремя не проверять её работу, в конечном итоге, владельцу придётся тратить деньги на автосервис.

Несмотря на то, что Буханка является достаточно старым автомобилем, который существует на рынке несколько десятков лет, начиная с 60-х годов прошлого века, составных компонентов у машины всё равно много. При этом каждая система нуждается в соответствующем уходе, своевременном обслуживании и ремонте по мере необходимости. К числу важных компонентов, роль которых становится наиболее заметной в зимний период, стоит выделить отопитель. Нельзя сказать, что печка на Буханке какая-то современная или высокопроизводительная. Многие жалуются на её низкий уровень эффективности. Причём это относится к задней и передней печке в одинаковой степени. Потому достаточно часто оборудование меняют. Но не лишним будет изучить устройство, конструкцию печного оборудование Буханки, а также изучить схему подключения электрической составляющей, поскольку сам монтаж не вызывает больших сложностей.

Модификации

За годы выпуска двигатель производился в нескольких модификациях, отличавшихся оснащением и октановым числом топлива. Наибольшее распространение получили следующие версии:

  • 10 — базовый вариант, рассчитанный под применение топлива с числом не ниже 76. Имел сжатие около 7 единиц и развивал до 92 сил.
  • 5.10 — дожатая до 8,2 единиц головка под 92-й бензин. Мощность выросла на 6 сил. Поставлялся на конвейер ГАЗ.
  • 8.10 — аналог предыдущего, но рассчитанный на более совершенный карбюратор с двумя камерами.
  • 8.10-01 и 8.10-03 — варианты с увеличенным до 254 мм сцеплением (привод рычагом). Комплектация 03 имела предустановленный насос гидроусилителя.
  • 8.10-10 — вариант двигателя УМЗ-417 с головкой от 421-й модели с увеличенными седлами клапанов выпуска отработавших газов.
  • 8.10-52 — версия с 240-мм сцеплением диафрагменной схемы.
  • 9.10-01 — армейский вариант. Изначально комплектовался экранами электрической системы и опционально — автономным подогревателем. Шел исключительно с 254-мм сцеплением.
  • 9.10-05 и 9.10-25 — варианты с 240-мм сцеплением.

На сегодняшний момент в производстве остался единственный 82-сильный мотор этого семейства.

система охлаждения ЗМЗ-402

Работающий двигатель выделяет большое количество тепловой энергии. Максимальная температура внутри камеры сгорания поднимается до 2500 градусов Цельсия. Этот избыток тепла нужно как-то отводить. Если этого не сделать, мощность двигателя будет падать, масло будет выгорать, что приведет к повышению трения, износу и заклиниванию деталей двигателя.

При этом нельзя также слишком переостудить двигатель. Переохлаждение приведет к повышенному потреблению топлива. Низкие температуры также негативно отразятся на эффективности специальных присадок в масле

Поэтому инженеры конструкторы уделяют большое внимание разработке системы охлаждения для оптимального отвода тепла на всех режимах работы силового агрегата

Существует два способа отведения излишков тепла – воздушное охлаждение и жидкостное. Воздушное охлаждение применяется на мопедах, мотоциклах и очень редко – на автомобилях.

Жидкостное охлаждение на автомобилях применяется гораздо чаще. Такие системы позволяют отопление салона за счет тепла, выделяемого двигателем. Стоит особо отметить, что жидкостное охлаждение позволяет охлаждать двигатель более равномерно.

В качестве охлаждающей жидкости обычно используется антифриз. Это – вода смешанная с этиленгликолем и разнообразными присадками для снижения коррозии и т.п. Рубашка охлаждения – это каналы, по которым прокачивается охлаждающая жидкость. Эти каналы проходят через блок цилиндров и головку блока двигателя. После прохождения через такие каналы жидкость нагревается и через патрубки поступает в радиатор, где охлаждается потом воздуха.

Рубашка охлаждения и радиатор заполняются охлаждающей жидкостью через заливную горловину, закрывающуюся пробкой. В пробке имеются специальные клапаны, через которые система охлаждения сообщается с атмосферой. Такая система называется закрытой. В закрытой системе охлаждения поддерживается избыточное давление(до100кПа). Оптимальным температурным режимом двигателя является такой, при котором температура охлаждающей жидкости находится в пределах 80–110°С. Повышенное давление в системе охлаждения поднимает температуру кипения до 120°С, вследствие чего происходит меньшее выкипание жидкости. Антифризы меняют свой объем при изменении температуры: при нагревании объем увеличивается, а при охлаждении уменьшается. Для компенсации температурного изменения объема служит расширительный бачок, подключаемый к системе охлаждения. При работе двигателя охлаждающая жидкость принудительно циркулирует в системе охлаждения с помощью насоса, который приводится в действие от коленчатого вала или от электродвигателя. Охлаждающая жидкость соприкасается с нагретыми стенками цилиндров и головками блока, после чего поступает в радиатор. Движение воздуха через радиатор обеспечивается встречным напором при движении автомобиля и принудительно — с помощью вентилятора. Для того, чтобы система охлаждения обеспечивала оптимальный температурный режим и быстрый прогрев двигателя после пуска, в контур циркуляции жидкости включают специальное устройство — термостат. В термостате имеется клапан, управляемый теплочувствительным элементом. Пока жидкость в системе охлаждения холодная, клапан термостата закрыт, и жидкость циркулирует по так называемому малому кругу циркуляции — от насоса по рубашке охлаждения, минуя радиатор. Поскольку жидкость не попадает в радиатор и не охлаждается в нем, она быстро нагревается. Когда температура жидкости поднимается до оптимальной, клапан термостата открывается, и жидкость начинает проходить через радиатор и охлаждаться в нем (большой круг циркуляции). Проходное сечение термостата изменяется при изменении температуры, и это дает возможность в определенных пределах автоматически регулировать температурный режим двигателя.

Элемент системы охлаждения

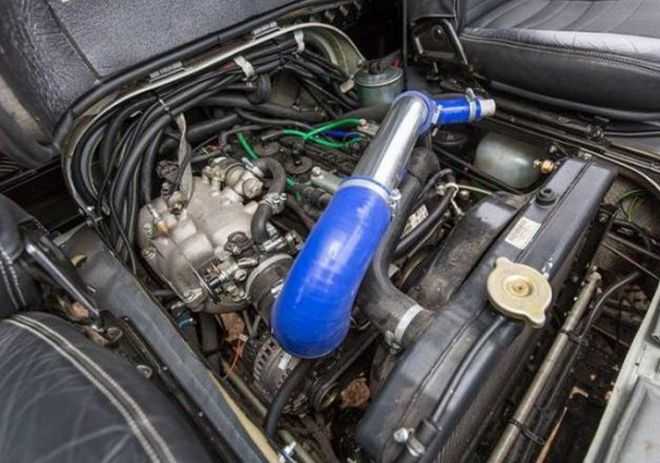

Основными элементами системы охлаждения силового агрегата УАЗ Буханка 452-й мотор являются всем известные детали: радиатор, вентилятор, водяной насос, термостат, патрубки, водяная рубашка и датчик температуры. Также, частью конструкции является отопитель.

Итак, рассмотрим, что собой представляют основные элементы охлаждения двигателя, их устройство и работу, а также ремонт и доработку.

Радиатор и вентилятор

На УАЗиках могут устанавливаться 3-хрядные медные или алюминиевые радиаторы, которые проводят максимальное охлаждение жидкости. Поскольку, эксплуатация элементов достаточно долгая, то процесс остывания силового агрегата не всегда такой, каким ему надлежит быть. Как показывает практика, радиатор УАЗ Буханка долговечный.

В данном случае, это связано с засорённостью каналов внутри элемента. Зачастую, уже обычная чистка не помогает, а повышенный износ делает щели в трубках, которые активно запаивают владельцы, не желая покупать новые детали. Основное назначение радиатора — охлаждать жидкость, которая циркулирует с двигателя при помощи потока ветра.

Вентилятор системы охлаждения на Буханке стоит принудительный, закреплённый на шкиве и работает постоянно, пока коленчатый вал крутится. Многие автолюбители модернизируют данную систему и устанавливают электровентиляторы, которые зачастую включает сам водитель согласно показаниям температуры на приборной панели.

Водяной насос

Помпа у УАЗ механического привода. Основное назначение элемента бесперебойно проводить циркуляцию ОЖ по системе. Так, водяной насос обеспечивает проток жидкости в радиатор для остывания и обратно. Неисправность данного элемента может привести к потере «охлаждайки» и перегреву движка.

Термостат

Основным из элементов конструкции является — термостат. Он обеспечивает циркуляцию жидкости и служит переключателем между малым и большим кругом в системе. Для прогрева транспортного средства элемент держится в закрытом состоянии. При достижении 80 градусов Цельсия, он начинает открываться, чем обеспечивает циркуляцию жидкости через радиатор.

Основной неисправностью можно считать заклинивание элемента, что может привести к перегреву мотора, поскольку как показывает практика, клинит термостат на малом круге, а соответственно дополнительного охлаждения и протока жидкости через радиатор не будет.

Патрубки и водяная рубашка

Патрубки — средство передвижения жидкости по системе от двигателя и его элементов к радиатору и обратно. Неисправность этих элементов приводит к потери «охлаждайки», что, в свою очередь, понижает уровень ОЖ в системе, а это — прямой путь к перегреву.

Водяная рубашка — конструктивные особенности головки блока и блока цилиндров. Именно сквозь эти отверстия протекает охлаждающая жидкость, чем забирает тепло для охлаждения. При долгом сроке эксплуатации, особенно на воде, внутри стенок может образовываться коррозия, которая приведёт к течи и потери жидкости.

Датчик температуры

Датчик температуры на Буханке, не такой, как привыкли видеть большинство автолюбителей. Это элемент старого образца, который не включает электровентилятор, поскольку здесь установлена принудительная система, а просто выводит на приборную панель показатели температуры.

Вывод

Как видно схема системы охлаждения двигателя УАЗ Буханка (452) достаточно простая. Она легко ремонтируется, а сломанные детали меняются без особого труда. Данный узел состоит из компонентов — радиатор, вентилятор, водяной насос, термостат, патрубки, водяная рубашка и датчик температуры.

Датчик ОЖ принципиально отличается от современных, поскольку он не включает вентилятор, а просто показывает температуру «охлаждайки».

Понимаю, что всех уже достал со своим компрессором!Сам себе не верю, что это говорю, но это будет последняя запись про диагностику двигателя компрессором.Когда всё собирается хорошо, никаких методов не надо. Но бывает так: делаешь всё правильно, а результата нет. Тут начинаешь просто бегать по кругу, не зная в чём дело.Вот, взять к примеру систему охлаждения двигателя.Куда уходит тосол? Откуда берутся пузыри? Прожата прокладка или не прожата? Надо её прожимать? Как найти микротрещину в головке блока. Трещину в блоке. Трещину в гильзе.Конечно, мастер моторист определит это по определённым признакам, но только «при вскрытии пациента».Мой метод позволяет точно определить все эти неисправности как всегда без снятия двигателя с машины. Провести диагностику самому. А, потом уже решать, где, как и кем будет произведён ремонт.Пример — на двигателе автомобиля Уаз. Конечно, двигатели других авто имеют свои особенности в устройстве, но тут, как с прокачкой тормозов — принцип один.1. Сливаем с системы жидкость. Воздух свободнее проходит через не плотности и трещины, к тому же жидкость вытекает беззвучно, а воздух свистит и шипит.2. Снимаем помпу с корпусом. Вместо корпуса устанавливаем заглушку с штуцером для компрессора или пипкой от камеры. Перекрываем кран слива и кран на головке блока. Получилась замкнутая система (типа камеры).

Почему не стоит делать опрессовку системы целиком? Система охлаждения рассчитана на небольшое давление. Можно что-то повредить. В самом двигателе любым давлением ничего повредить нельзя!Далее два варианта:Если у вас пипка от камеры накачиваете воздух и как в камере смотрите, есть ли падение давления в системе. При падении давления накачиваете до 3 Атм и выявляете утечку по звуку, либо обмыливая соединения мыльным раствором.Но, лучше это сделать при помощи компрессора. Тут так же можно наблюдать есть или нет падение давления в системе. При подаче давления 4-5 воздух будет уже шуметь даже в небольших трещинах. Так можно выявить микротрещины в воздуховодах головки блока выше клапанов (довольно неприятная неисправность трудно выявляемая). Шипение в карбюратор- трещина в головке впускной воздуховод одного из цилиндров. Глушитель – выпускной. Более точно можно будет определить, сняв коллектор и обмылив. Утечка в картер – трещина гильзы. Ну и прокладка – утечка либо в свечные отверстия, либо по наружной кромке.Но, как говорится: «Лучше один раз увидеть, чем сто раз услышать». Хотя, мой метод основан как раз на обратном.
