Схема подключения зажигания волга 402 мотор

Схема автомобиля — Волга 3110

Здесь рассмотренны схемы электрооборудования на ГАЗ 3110 1996-2004 г.в. Внешними отличительными чертами были новые крылья, форма крыши, капот, фартуки, решётка радиатора. Прежними остались лишь двери. Первое время автомобили ГАЗ 3110 оснащались узкими чёрными бамперами, а уже с 2000 года они были заменены новыми современными бамперами, которые стали окрашиваться в цвет кузова. Они придавали автомобилю более внушительный вид за счёт дополнительных объёмов. Отличительной особенностью была и крышка багажника, которая открывалась от самого бампера для того, чтобы облегчить погрузку вещей в багажное отделение. В 2001 году автомобили стали окрашивать и грунтовать по новой системе, что позволило увеличить срок службы кузова. Существовала и специальная версия ГАЗ 3110 для служб такси, которая обладала специальной раскраской, подготовкой под таксометр и отделкой салона из легкомоющихся материалов.Схема системы зажигания на Волга 3110

1 – блок управления М 1.5.4 двигателем 9 – разъем диагностики 2 – датчик фазы 10 – реле системы управления двигателем 3 – датчик частоты вращения и синхронизации 11 – реле топливного насоса 4 – датчик положения воздушной дроссельной заслонки 12 – регулятор холостого хода 5 – датчик детонации 13 – форсунка 6 – датчик массового расхода воздуха 14 – катушка зажигания 7 – датчик температуры охлаждающей жидкости 15 – свеча зажигания 8 – датчик температуры воздуха во впускной трубе

Электросхема оборудования ГАЗ-3110 с двигателем ЗМЗ-4062

1 – указатель поворота 46 – комбинация приборов 2 – фара 47 – спидометр 3 – противотуманная фара 48 – тахометр 4 – звуковой сигнал 49 – вольтметр 5 – боковой повторитель 50 – контрольная лампа разряда аккумуляторной батареи 6 – замок зажигания 51 – лампа подсветки приборов 7 – блок предохранителей в моторном отсеке 52 – контрольная лампа правого поворота 8 – генератор 53 – контрольная лампа левого поворота 9 – штепсельная розетка 54 – контрольная лампа стояночного тормоза 10 – подкапотная лампа 55 – контрольная лампа обогрева сидений 11 – аккумуляторная батарея 56 – контрольная лампа габаритного света 12 – датчик включения электровентилятора 57 – контрольная лампа дальнего света фар 13 – электровентилятор 58 – контрольная лампа падения уровня тормозной жидкости 14 – реле звукового сигнала 59 – контрольная лампа КМСУД 15 – левый блок предохранителей 60 – указатель температуры охлаждающей жидкости 16 – выключатель звукового сигнала 61 – указатель уровня топлива 17 – датчик падения уровня тормозной жидкости 62 – контрольная лампа резерва топлива 18 – реле включения фар 63 – контрольная лампа перегрева охлаждающей жидкости 19 – стартер 64 – указатель давления масла 20 – реле стартера 65 – контрольная лампа аварийного падения давления масла 21 – центральный переключатель света 66 – дублирующая контрольная лампа 22 – выключатель сигнала торможения 67 – выключатель плафона передней двери 23 – выключатель света заднего хода 68 – плафон освещения салона 24 – переключатель стеклоочистителя 69 – выключатель плафона задней двери 25 – электронасос стеклоомывателя 70 – прерыватель контрольной лампы стояночного тормоза 26 – электродвигатель стеклоочистителя 71 – выключатель контрольной лампы стояночного тормоза 27 – реле стеклоочистителя 72 – фонарь освещения багажного отделения 28 – реле электровентилятора 73 – элемент обогрева заднего стекла 29 – радиоприемник 74 – выключатель обогрева жиклеров стеклоомывателя 30 – электродвигатель антенны 75 – реле обогрева сидений 31 – переключатель антенны 76 – выключатель обогрева сидений 32 – лампа освещения вещевого ящика 77 – элементы обогрева сидений 33 – выключатель лампы освещения вещевого ящика 78 – датчик контрольной лампы перегрева охлаждающей жидкости 34 – реле противотуманных фар 79 – датчик указателя температуры охлаждающей жидкости 35 – выключатель противотуманных фар 80 – датчик контрольной лампы аварийного падения давления масла 36 – выключатель ламп заднего противотуманного света 81 – датчик указателя давления масла 37 – реле обогрева заднего стекла 82 – топливный насос 38 – переключатель обогрева заднего стекла 83 – датчик указателя уровня топлива 39 – переключатель вентилятора отопителя 84 – выключатель системы диагностики контрольных ламп комбинации приборов 40 – прикуриватель 85 – жиклеры стеклоомывателя с электрообогревом 41 – правый блок предохранителей 86 – задний фонарь на крыле 42 – датчик спидометра 87 – задний фонарь на крышке багажного отделения 43 – выключатель аварийной сигнализации 88 – дополнительный сигнал торможения 44 – реле-прерыватель указателей поворота 89 – фонарь освещения номерного знака 45 – переключатель указателей поворота 90 – электродвигатель вентилятора отопителя

Коммутатор системы зажигания

Транзисторный коммутатор типа 131.3734 или 90.3734 установлен на левом брызговике за аккумуляторной батареей.

Он преобразует управляющие импульсы датчика Холла в распределителе зажигания в импульсы тока в первичной обмотке катушки зажигания.

Так как коммутатор во время работы выделяет большое количество тепла, необходимо периодически очищать корпус коммутатора от грязи и пыли и не закрывать его посторонними предметами.

Проверка

1. Снять коммутатор с автомобиля, отвернув две гайки крепления и отсоединив провода.

2. Собрать схему, показанную на рисунке 3, на подходящей металлической пластине.

Наконечник провода 5 высокого напряжения закрепить на расстоянии 6–7 мм от пластины.

При включении выключателя 4 амперметр 1 должен показать ток в пределах 6–7 А, а через 1–3 с ток должен снизиться до 0.

В момент выключения выключателя 4 между наконечником провода 5 высокого напряжения и пластиной должна проскакивать искра (возможно постоянное искрение).

В противном случае коммутатор 3 неисправен и подлежит замене.

Привет всем) Хочу с вами поделиться одной интересной статейкой об электронном зажигании, т к сам испытывал небольшие трудности при выборе конфига.

Почитав всякие разные форумы и уазбуку, и оллгаз, и драйв у меня вспухла голова. Каждый нахваливал свое болото, . Про волговские системы говорили, что магнит в распределителе может размагнититься или поменять полярность от тряски, про жигулевские говорили, что датчики холла ломаются, ну а минусы кулачковой системы я сам узнал еще прошлой зимой, когда по неопытности поменял чуть ли не всю систему зажигания) Но на драйве писали, не помню где, что Волговские системы самые надежные и практичные. Собственно, посоветовавшись с отцом, я решил ставить Волговскую систему, т к он тоже сказал, что жигулевская система не айс. Так, с системой разобрались, далее я думал какой конфиг ставить, ходил по магазинам, мониторил цены, и опять же курил форумы. И тут я наткнулся на статейку в журнале «За рулем» про коммутаторы. Я думаю, вам будет полезно это прочитать, а то на форумах часто встречал отзывы о том, что коммутатор сдох. А оказывается его просто неправильно ставили)

«Волга» всегда отличалась самобытностью. Освоив еще в середине восьмидесятых бесконтактное зажигание, она при этом предпочла датчику Холла вращающийся магнит и неподвижную обмотку статора. Такое решение потребовало коммутатор, совершенно не похожий на «восьмерочный». В результате под «волжскими» капотами материализовалась схема, приведенная на рис.1.

Система отвечала принципу «проще некуда». При вращении магнита в обмотке формируется сигнал, похожий на синусоиду — вспомним школьные уроки физики. При низком уровне сигнала коммутатор подключает первичную обмотку катушки зажигания к бортовой сети, а при высоком — отключает. Величина тока в катушке его совершенно не волнует — он упрямо работает по принципу выключателя: «открыл — закрыл». А поскольку сопротивление первичной обмотки катушки Б116 всего 0,43 Ом, то при ее непосредственном подключении к бортовой сети сила тока достигнет 30 А — ни катушка, ни коммутатор в таком режиме не протянут и минуты. Чтобы не случилось беды, между коммутатором и катушкой подключают дополнительный резистор номиналом примерно 1,2 Ом.

Упомянутый резистор — типичный паразит: толку от него никакого. Греется, как утюг, отбирая у бортсети драгоценные ватты и амперы… Когда-то давно он присутствовал во всех катушках зажигания с единственной целью — при пуске мотора его закорачивали, пытаясь таким образом компенсировать «просадку» напряжения аккумулятора. Кроме того, самые умные из резисторов при нагревании увеличивают сопротивление, снижая таким образом ток, — их называют вариаторами.

С появлением VAZ 2101 стало ясно, что современный мотор в подобных поблажках не нуждается — в тольяттинской прописке резистору отказали. А вот прогнать его из Нижнего Новгорода оказалось сложнее… Мало того, на «Волге» стоит не простой резистор, а двухсекционный! Первая секция закорачивается при пуске — это понятно, «402-му» двигателю нужно помочь. Вторая секция включена постоянно — прямо скажем, не лучшее инженерное решение.

Схема подключения электронного зажигания на 402 двигатель


Ваш браузер не поддерживает фреймы! —>

Первый ГАЗ Клуб — AllGAZ.ru > Советы (FAQ) > Наш гараж > Электрика
Двухкатушечное зажигание на 402
Электрика Все вопросы по электрике
Поиск по форуму
Поиск по метке
Расширенный поиск
Найти все хорошие сообщения
Поиск по дневникам
Поиск по метке
Расширенный поиск
Поиск в галерее
Расширенный поиск
Страница 1 из 26 1 2 3 11 > Последняя

В начале августа собрал двухкатушечное зажигание по схеме И. Игнатьева прочитав его статью «без бегунка». Ставил задачи: 1 четкая работа двигателя на холостых 2 приемистость (за счет более мощной искры в результате отсутствия бегунка) 3 гарантированный пуск зимой в холодную погоду

Проверка генератора на автомобилях с двигателем типа ЗМЗ-402

На автомобили с двигателями ЗМЗ-4025 и ЗМЗ-4026 устанавливают генераторы 16.3701 или 191.3701, неоснащенные встроенным регулятором напряжения.

Эти генераторы работают совместно с выносным транзисторным регулятором напряжения типа 13.3702-01 или 50.3702, имеющим электронную защиту от короткого замыкания в цепи обмотки возбуждения генератора.

Работу удобнее выполнять вдвоем.

Пускаем двигатель, даем ему поработать несколько минут, затем, нажав на педаль «газа», доводим обороты коленчатого вала до 3000 мин –1 .

Включаем потребители: дальний свет фар; вентилятор отопителя; стеклоочиститель; аварийную сигнализацию.

В таком режиме замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 12 В.

Если это не так, неисправны обмотки генератора (обрыв или замыкание), регулятор напряжения со щеточным узлом, окислены или замаслены контактные кольца, изношены или «зависли» щетки.

Для того чтобы убедиться в неисправности регулятора напряжения – выключаем все потребители кроме габаритного света и замеряем напряжение при оборотах 1000…1200 мин –1 , которое должно находиться в пределах 13,8…14,5 В.

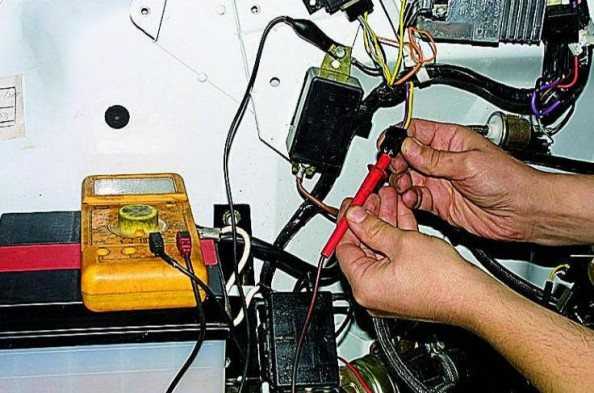

1. Для проверки цепи возбуждения генератора отсоединяем соединительную колодку от регулятора.

2. К выводу «Ш» колодки, и корпусу регулятора напряжения присоединяем вольтметр или контрольную лампу. Включаем зажигание

Если напряжения нет (лампа не горит) – возможна одна из следующих неисправностей: нарушение контакта обмотки возбуждения с контактными кольцами; обрыв обмотки возбуждения; «зависание» щеток в каналах щеткодержателя; подгорание, окисление и сильный износ контактных колец ротора.

Техническая характеристика Волги

Двигатель — рядная четверка, восьмиклапанный механизм, Много частей мотора на газ 24 были сделаны из алюминиево-цинкового сплава: блок ДВС, головка блока, впускной коллектор. Кузов выпускался в двух вариантах — седан и универсал.

Объем топливного бака составлял 55 л, поскольку расход был относительно большой, то и бак должен был быть не маленьким. Располагался он под днищем багажника. Еще одной особенностью бака было два датчика измерения количества топлива. Ручной, поставив авто на ровную поверхность можно было выкрутить пластину с делениями из бака, показывала на панели приборов остаток топлива.


Последняя часто выходила из строя и автовладельцы не раз пользовались ручной. Расход топлива колебался 10-13 л на 100 км. Трансмиссия — 4-х ступенчатая с синхронизаторами на все передачи, сцепление одно дисковое, сухое с гидравлическим приводом. Ходовая часть: передняя независимая, многорычажная, шкворневого типа. Задняя: зависимая, рессорная. Амортизаторы телескопические, двухсторонние. Тормозная система: барабанная, установления на все 4 колеса. Стояночный тормоз с приводом на задние колеса.

Регулировка и установка зажигания ЗМЗ 402: секреты и советы

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи. Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

  • определяет момент появления искры;
  • передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

  • порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
  • ротор распределительного элемента вращается против часовой стрелки;
  • на центробежном устройстве угол опережения от 15 до 18 градусов;
  • на вакуумном устройстве этот показатель от 8 до 10 градусов;
  • люфт на СЗ должен быть не больше 0.8 мм;
  • показатель сопротивления резистора должен быть от 5 до 8 кОм;
  • параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
  • в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

  1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
  2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
  3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
  4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
  5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
  6. Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

1. Выставьте метки. 2. Установите шкалу на ноль. 3. Совместите метки распределителя.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Устройство и схема спидометра Газ 3110

Спидометр с электрическим приводом Газ 3110 устроен по такой же схеме, как и у всех автомобилей-современников. Показания на шкале зависят от количества оборотов вторичного вала коробки передач. От него приводится в движение редуктор спидометра, в который встроен датчик. Датчик может быть нескольких типов и о нем мы поговорим отдельно. Сама же принципиальная электрическая схема работы спидометра показана на фотографии.

Принципиально, он устроен следующим образом. Частота вращения вторичного вала коробки передач преобразуется в электрические импульсы, которые с определенной частотой датчик передает на исполняющее устройство в панели приборов. Точный сервопривод преобразовывает электрический сигнал в механический и по типу механического спидометра приводит в действие стрелку спидометра и шестерни одометра. Также существуют цифровые одометры, где показания выводятся не в привычном аналоговом виде, а на жидкокристаллический дисплей. В принципе, нет никаких проблем с тем, чтобы и спидометр сделать полностью цифровым. Только все дело в привычке.

Человек привык оценивать данные по стрелочному индикатору, хоть ты кол ему на голове теши. Поэтому инженерам и приходится усложнять себе жизнь, дважды преобразовывая аналоговый сигнал в цифровой и наоборот. Даже самые навороченные конструктивно автомобили имеют нарисованные циферблаты панели приборов. Так организована приборка на БМВ 7-й серии предпоследнего поколения. Причем в зависимости от скорости движения, приборка может менять цвет и внешний вид.

Виды выпускаемых модификаций ЗМЗ 402

Двигатель ЗМЗ 402 — это общее название модельного ряда движков, Заволжского завода по производству моторов.

В их семейство входят пять очень похожих двигателей, имеющих небольшие различия и своё предназначение:

  1. Самым распространённым и основным мотором считается 402.10. Его предназначение, комплектация легковых автомобилей Волга. Он рассчитан на использование бензина АИ 92, имеет сжатие 8.2:1.
  2. Второе место по значимости занимает двигатель, со СС 6.7 работающий на АИ 76. Его маркировка ЗМЗ 4021.10. Использовался на легковых автомобилях Волга.
  3. Двигатель ЗМЗ 4022.10 имел самое большое отличие от основной модели. Его конструкция на то время была слишком сложной: использовался другой распределительный вал, карбюратор, выпуск и впуск имели другую конструкцию. Самое значимое отличие — использование форкамерно-факельного зажигания. Все эти головоломки, должны были решить проблему вредных веществ в выхлопных газах и значительно сократить расход горючего. Однако желаемого результата по экономии и экологии получено не было. Поэтому такой мотор не получил широкого распространения, а в 92 году выпуск форкамерных движков полностью прекратился.
  4. 4. Силовой агрегат ЗМЗ 4026.10 работает на 92 бензине, он является аналогом модели 402.10. Основное отличие, это его предназначение. Данная модификация использовалась на Газелях.
  5. 5. Пятая модификация ЗМЗ 4025.10, тоже предназначалась для Газелей. По большому счёту это тот же 4021.10 работающий на АИ 76. Разница между ними, только в применении.

Элементы системы зажигания

Элементы поджига горючего в двигателе являются главенствующими. Посредством ее запускается силовой агрегат. Для движков на бензине разработано пара типов систем зажигания:

Элементы поджига горючего бензинового двигателя даны в списке:

  • распределитель или прерыватель искры. Устанавливают для определения момента в зажигании появления искры и передачи высокого напряжения на цилиндры мотора. Устройство совмещает свою работу с движением поршней в цилиндрах;
  • катушка;
  • коммутатор. Эта деталь гасит поступление электричества на обмотку катушки и превращает сигнал от регулятора в сигнал тока;
  • свечи;
  • замок;
  • стартер;
  • сопротивление. Добавляют иногда.

Опытные механики советуют для правильного выставления зажигания прочесть характеристики, которые даны ниже:

  • работа цилиндров мотора производится таким образом: один, два, четыре, три;
  • устройство ротора всегда крутится против минутной стрелки часов;
  • центробежная деталь имеет угол опережения в восемнадцать градусов;
  • вакуумная деталь имеет угол опережения в десять градусов;
  • люфт СЗ не превышает 0,8 мм;
  • R резистора не превышает 8 кОм;
  • R СЗ не больше 7 кОм;
  • R в обмотке статора – 0,5 кОм.

Теперь поговорим о том, как работает поджиг горючего в силовом агрегате.

Метки: правильная регулировка зажигания змз 402

Комментарии 20

Танцы с бубном вобщем(((

СЕГОДНЯ ВЫСТАВИЛ ЗАЖИГАНИЕ ! МАШИНА ЗАВЕЛАСЬ, ПОЧТИ С ПОЛ ПИНКА ! НО есть ворос, когда бегунок стоит на первом цилинде, откручиваем заднии болт и совмещаем метки на трамблере под бегунком, НО ! у бегунка же есть свободный ход, я его повернул по часовой стрелке до упора и совместил метки. ПРАВИЛЬНО ЛИ Я СДЕЛАЛ ? ИЛИ может надо повернуть против часовой до упора ?

ВСЕМ СПАСИБО! ОЧЕНЬ МНОГО ИНФОРМАЦИИ, СЕГОДНЯ ПОСТАРАЮСЬ СДЕЛАТЬ, ЕСЛИ ВРЕМЯ БУДЕТ.

Все сказали верно. МВТ, бегунок на первый цилиндр… Дальше расскажу как делал я.Завел, на слух подкорректировал угол зажигания (чтоб двиг работал ровно и уверенно). После ехал кататься с ключиком на 10. И по ходу движения выявлял провалы, запинки и тд… Так опытным путем и настраивал. А на счет +/- хрень. Надо все делать чеко. Если слишком раннее то лишний расход, слишком позднее перегрев (или наоборот) так же детонация.Удачи

Вот вот, но на слух говорят выставлять нужно поворачивая трамблер до тех пор пока движек не достигнет макс оборотов!Тоже тебе скажу — БРЕД! Все зависит от качества смеси то есть обогащенная или бедная а и обороты меняются от этого. Лучше по меткам и в оконцовке обратится к проф. .

Я говорю как делал я. Перед этим я посещал карбюраторщика, то-есть в качестве смеси был уверен. А он мне зажигание не выставил, так как сказал что уже слаб на глаза и нечерта не сможет увидеть =)

Вот когда я себе двухконтурное зажигание поставил, выставлял всё на слух и по ездовым качествам, вроде всё нормик, в мороз с первого раза завожусь)))Покрути, прокатись, ещё покрути и найдёшь серединку)))

Лучший и самый точный способ настройки зажигания — это по искре и на лампочку. На лампочку на волговских трамблер-ах сложнее. по этому расскажу как по искре Выставляешь положение поршня ВМТ (верхнюю мертвую точку). При этом бегунок должен быть направлен на 1-й цилиндр (там еще болтик есть под отвертку), далее снимаешь броне провод с первого цилиндра и и включив зажигание поворачиваешь трамблер до тех пор пока не произойдет искра. Если при плавном повороте ничего не произойдет поверни резче. То есть в момент сжатия происходит воспламенение смеси. И меньше слушай что +- на палец зажигание настраивается. От зажигания очень зависит расход есть интересная статья что при отклонении на 10 градусов + 3-3.5 литра расходуется топлива. Не зря придумали приборы

я делал так:выкручиваешь первую свечку и вставляешь в отверстие конус из бумаги, и крутишь вал по ходу движения, только пробка выстреливает подгоняешь ко 2 метке на шкиву, ВМТ поймали. идем дальше снимаешь крышку трамблера там тоже есть метки на корпусе с внутренней стороны типо стрелки а под бегунком красная риска, они должны подходить, подходят все ровно если нет то делаем следующее, ослабеваем болт регулировки угла зажигания ключик на 10 потом под трамблером есть гайка вроде на 8, находиться с противоположной стороны с верху ее не видно т.к. она под корпусом трамблера. ослабеваешь ее и стыкуешь метки. и затягиваешь, потом нужно поймать место когда бегунок смотрит на 1 цилиндр, на помощь приходит крышка трамблера, ( на электроном все проще, одеваешь крышку вкл зажигание и крутишь трамблер влево вправо, и ловишь искру, самый надежный и верный способ но не об этом) ловишь первый цилиндр, фиксируешь болт регулировки угла зажигания. ставишь крышку и все, должна завестись, но это если исправны все элементы цепи(коммутатор, катушка, провода, свечи, сама схема подключения) с такой настройкой должна завестись а контрольную настройку уже можно сделать по месту. удачи в работе, если что спрашивай что знаю подскажу))
