Эксплуатация и обслуживание двигателя змз-406 на автомобилях газель

Технические отличия

Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.

Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:

  1. Другая форма соединительных колодок;
  2. Иная схема подключения приборов;
  3. Другой вольтаж.

Система питания

Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:

  1. Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
  2. Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
  3. Работа форсунок регулируется с помощью соединительной проводки.

Система охлаждения

Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:

  1. Устанавливается электровентилятор на радиатор охлаждения;
  2. Осуществляется замена жгута проводки моторного отсека.

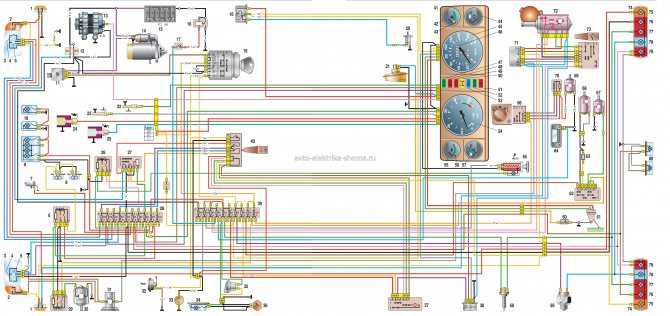

Система управления впрыском топлива

Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.

Диагностика узла

Рассмотрим процесс диагностики на примере двигателя ЗМЗ-402, процедура проверки должна осуществляться с помощником:

  1. Для начала нужно завести мотор и подождать, пока он немного прогреется. Нажмите на газ, чтобы обороты силового агрегата увеличились до 3 тысяч в минуту.
  2. Затем включите электрооборудование, в частности, оптику (дальний свет), печку, дворники, световую сигнализацию.
  3. Когда потребители будут запущены, производится диагностика напряжения на клеммах АКБ. Значение напряжения в данном случае должно быть более 12 вольт, в противном случае следует проверять регуляторное устройство, обмотки, щетки, и кольца. Щетки могли со временем износиться, а контактные кольца окислиться. Чтобы более тщательно проверить работоспособность реле регулятора, надо отключить все оборудование и оставить только габаритные огни. При оборотах мотора около 1000-1200 в минуту значение напряжения должно составить в районе 13.8-14.5 вольт.
  4. Если вы хотите проверить цепь возбуждения агрегата, то надо отключить соединительный разъем от регуляторного устройства. Затем к выводу Ш разъема, а также корпусу реле подключаются щупы вольтметра с контролькой.
  5. Далее, активируется зажигание. Если лампочка не горит, то возможно, причина кроется в плохом контакте обмотки с контактными кольцами либо обрыве обмотки возбуждения. Также такая неисправность может быть обусловлена зависанием щеток или неработоспособностью контактных колец роторного механизма. Последние могли окислиться, подгореть либо просто износиться (автор видео о диагностике — Евгений Шевин).

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

На 406-ом моторе:

  • часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
  • не слишком надежен блок управления двигателем;
  • часто выходит из строя ДМРВ отечественного производства;
  • не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.

На 402-ом двигателе:
Перегреваются и выходят из строя коммутаторы;

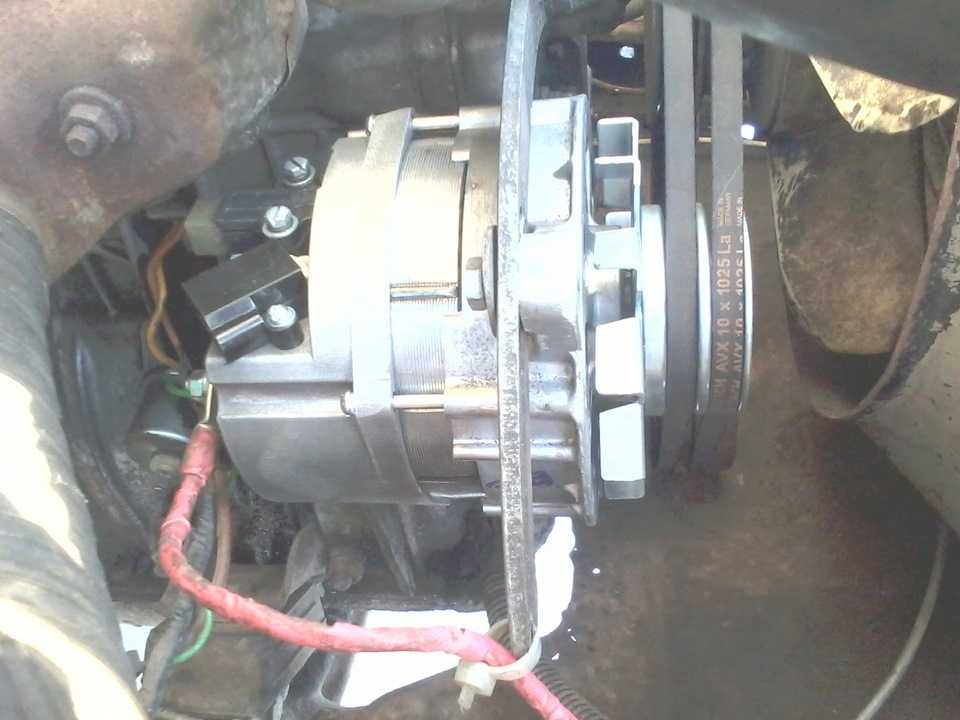

Установка динамо на двигатель

Монтаж на двигатель осуществляется с соблюдением определенного технологического процесса.

Сначала выкручиваем крепежные гайки кронштейнов генератора к картеру. Далее устанавливаем динамо и закрепляем передний крепежный болт. Затем передвигаем передний кронштейн и добиваемся соосности храповика коленвала с приводным маховиком детали и приводом помпы. Перемещая кронштейн, добиваемся устранения зазора между петлей генератора. Устанавливаем задний болт крепления и прочно закручиваем крепежные гайки кронштейнов к картеру двигателя. Далее надеваем ремень привода на шкивы и натягиваем его при помощи натяжительной скобы. Осуществляем контрольную проверку затяжки всех резьбовых соединений. Подключаем деталь к электросети авто и надеваем клеммы на аккумулятор.

Потому решить подобный вопрос не составляет особого труда, и к тому же сам процесс занимает небольшое количество времени. Можно ощутимо сэкономить на услугах автомеханика.

Предохранитель

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке. Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока.

Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Проверка и ремонт генератора на автомобилях ГАЗ 3110 с 402 и 406 двигателем

Каждый современный автомобиль оснащается генераторным устройством, которое используется для питания электрического оборудования, подключенного в бортовую сеть. И автомобили Газель – не исключение. Что представляет собой генератор ГАЗ 3110 402 двигатель, из каких элементов он состоит и что нужно знать о неисправностях? Об этом читайте ниже.

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

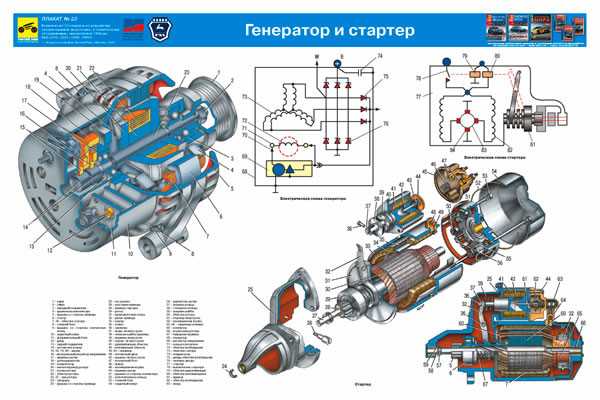

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах.

Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов.

Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма.

Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе.

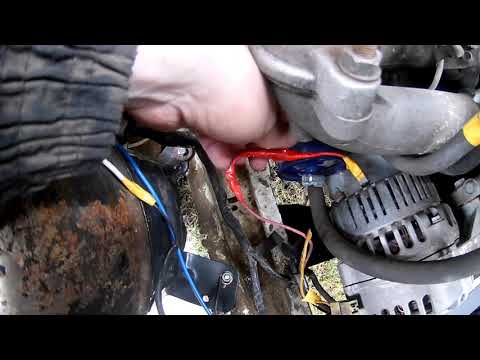

Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания.

Конденсатор также выполняет функцию снижения радиопомех.

Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

  • корпус, в который заключена вся конструкция;
  • статорный механизм;
  • роторное устройство или якорь;
  • шкив и крыльчатка;
  • выпрямительный блок или диодный мост;
  • два подшипниковых устройства, на которых вращается ротор;
  • щеточный механизм;
  • регулятор напряжения.

Как проверить генератор?

Процедура диагностики узла без демонтажа осуществляется следующим образом:

  1. Сначала необходимо запустить мотор и дать ему прогреться. Доведите обороты двигателя до 3 тысяч в минуту.
  2. Активируйте оптику – дальнее освещение, систему обогрева заднего стекла, печку, магнитолу, световую сигнализацию и включите дворники. Это делается для того, чтобы обеспечить максимально приближенные к реальным условия эксплуатации.
  3. Далее, с помощью вольтметра или мультиметра измерьте значение напряжения на выводах АКБ, этот параметр должен быть не менее 12 вольт. Если полученное значение не такое, то это говорит о том, что в работе обмоток произошли неполадки – замыкание либо обрыв. Либо неисправность заключается в регуляторе напряжения, щетках. Также проблема может крыться в окислении колец обмоток.

Как устроен основной источник питания

Генератор состоит из двух основных частей: статора и ротора. Эти детали находятся в алюминиевом корпусе. Статор закреплён неподвижно, а ротор закреплён на валу и вращается на подшипниках. Вал ротора, связан с коленчатым валом автомобиля посредством приводного ремня.

Генератор, через реле-регулятор, непосредственно связан с аккумуляторной батареей. При запуске автомобиля электричество поступает из аккумулятора. После запуска машины, в бортовую электрическую систему начинает поступать ток из генератора.

Аккумулятор восстанавливает плотность, потребляя электричество из бортовой системы машины. При исправном генераторе, вся электрическая система работает чётко. При выходе из строя генератора, электричество поступает только из аккумулятора. Если его не подзаряжать, то вскоре весь запас энергии израсходуется и машина заглохнет.

Возможные неисправности и способы их устранения

По каким признакам можно определить неправильную работу генераторной установки:

  • пропадает зарядка на устройстве;
  • нехватка заряда, оборудование не может питаться нормально током;
  • в бортовой сети образуется слишком высокое напряжение, составляющее больше 14.7 вольт;
  • сам агрегат стал работать слишком шумно.

Процедура замены щеток

В соответствии со схемой подключения, процедура замены щеток выглядит следующим образом:

  1. Сначала отключаются клеммы АКБ.
  2. Далее, нужно отключить разъем от щеткодержателя.
  3. Используя отвертку с плоским наконечником, нужно выкрутить два болта, фиксирующих крепление держателя.
  4. Затем сам держатель можно демонтировать и проверить выступ щеток из него. Если выступ меньше 8 мм, то сам держатель либо щетки подлежат замене. Процедура установки осуществляется в обратной последовательности. Также необходимо убедиться в том, что щетки без проблем перемещаются по держателю.

Нюансы замены ремня

Что касается замены ремня, то эта процедура также не особо сложная, выполняется она следующим образом:

  1. Сначала вам потребуется гаечный ключ на 12, им необходимо ослабить затяжку винта, фиксирующего натяжной ролик. Могут возникнуть трудности из-за расположенного рядом радиатора. Если радиатор вам мешает, то его можно снять.
  2. Далее, необходимо ослабить натяжку ремешка, для этого, используя гаечный ключ на 10, нужно провернуть винт натяжного ролика против часовой стрелки.
  3. После выполнения этих действий сам ремень можно снять со шкива.
  4. Затем производится установка нового ремешка. При помощи гаечного ключа надо вращать винт ролика до того момента, пока прогиб ремешка составит 15 мм под нагрузкой 8 кгс. При этом сама нагрузка должна быть приложена к центру ветви привода, то есть между шкивами генераторного устройства и насоса. Если натяжка вас устраивает, то нужно затянуть винт, который крепит ролик.

Как поменять подшипники самостоятельно?

Чтобы поменять подшипниковые элементы, нужно выполнить такие действия:

  1. Сначала сама генераторная установка снимается с автомобиля.
  2. Далее, с корпуса агрегата надодемонтировать пластмассовую крышку.
  3. После этого выкручивается щеткодержатель с реле регулятора, перед этим от него нужно отключить разъем с проводами.
  4. Затем следует будет снять четыре стяжных шпильки корпуса агрегата, а также крышку вместе со статорным механизмом.
  5. Далее, отключаются клеммы обмотки от диодного моста, демонтируется статор, а если нужно, то и сам мост.
  6. Теперь с вала можно демонтировать приводной шкив, а также крышку с подшипниковым устройством. Сам подшипник запрессован, поэтому он извлекается с помощью специального съемника. Установка подшипника производится путем его запрессовки, сборка осуществляется в обратном порядке.

О мощности

Отзывы владельцев отмечают главный недостаток любого «газелевского» генератора. Это недостаточная мощность. Количество используемых электроприборов в кабине постоянно растет, а ГАЗ до сих пор использует генераторы с характеристиками 90-х годов. Желая обеспечить максимально быстрый и легкий пуск двигателя в морозы, многие владельцы решаются на установку аккумулятора большей производительности.

К примеру, вместо 55-амперного АКБ ставят 80-ку. Что получается в итоге? Ситуация зависит от состояния электропроводки. Если машина новая, то потери на контактах будут минимальными и зарядка пойдет в полной мере. Но если это автомобиль в возрасте, возможны существенные просадки напряжения под нагрузкой. В результате получается обратный эффект.

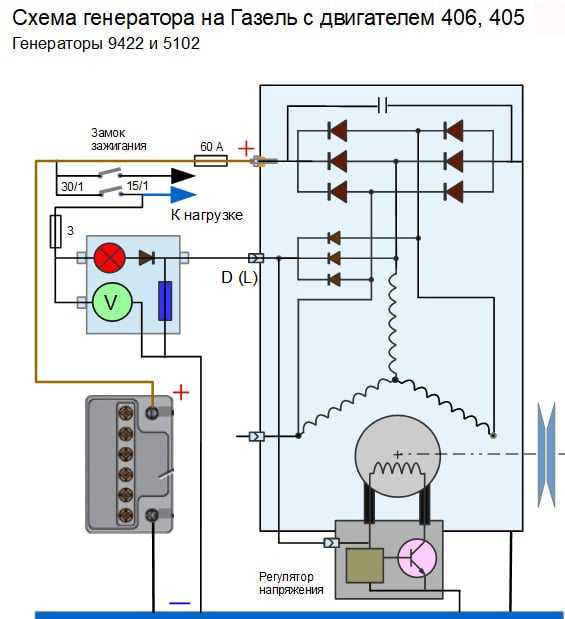

Схема генератора Газели

Теперь рассмотрим вопрос демонтажа. Осуществляя ремонтные операции на автомобиле марки «Газель», снятие генератора необходимо проводить согласно всем технологическим инструкциям и соблюдать правила техники безопасности при проведении работ. В том случае, если двигатель автомобиля горячий, необходимо дать ему остыть, дабы избежать возможности получить ожог.

Генератор на автомобилях Газель – это синхронная трехфазная электромашина, в обмотках возбуждения которой вырабатывается электрический ток. Ротор (якорь) вращается в корпусе и находится внутри постоянного магнитного поля, которое создается статором (обмоткой). Электричество здесь вырабатывается следующим образом:

  • с запуском двигателя от коленчатого вала через приводной ремень движение передается на шкив генераторной установки;
  • вместе со шкивом начинает вращаться ротор, между статорной и якорной обмоткой возникает магнитное поле;
  • за счет электромагнитной индукции вырабатывается ЭДС, появляется переменный ток;
  • диодный мост, состоящий из диодов разной полярности, выпрямляет электрический ток, делая его постоянным;
  • затем ток с коллектора ротора передается на щетки и подается на реле-регулятор;
  • регулятор ограничивает напряжение, обеспечивая безопасную работу потребителей.

Схема генератора «Газели» очень простая, узел состоит из следующих деталей:

  • корпуса, он из двух половинок – алюминиевых передней и задней крышки;
  • неподвижной обмотки – статора;
  • вращающегося вала – ротора (якоря);
  • шкива и крыльчатки;
  • диодного (выпрямительного) моста;
  • двух подшипников, на которых вращается якорь;
  • щеточного узла;
  • реле-регулятора (регулятор напряжения).

Следует отметить, что регулятор напряжения не на всех моделях «Газелей» находится непосредственно на генераторе, на автомобилях с двигателем ЗМЗ-402 реле-регулятор может крепиться на лонжероне.

Генераторы бывают разными по мощности, и способны вырабатывать разный по величине ток

Стандартный источник тока рассчитывается с небольшим запасом по мощности, но здесь не берется во внимание дополнительное потребление электроэнергии. Дополнительными потребителями энергии могут быть:

  • электростеклоподъемники;
  • электроантенна:
  • аудиосистема;
  • кондиционер;
  • дополнительный вентилятор охлаждения в салоне;
  • дополнительный моторчик печки.

Если генератор окажется слабым, его зарядки будет не хватать, в результате может разряжаться аккумулятор. Поэтому во многих случаях владельцы «Газелей» стараются установить более мощный источник тока – от запаса мощности автомобиль никак не пострадает. Для газели существуют генераторы, вырабатывающие ток 65/75/90/100/115/120/135 Ампер.

  • у такой электрической машины более высокая цена;
  • габаритный узел не всегда может подойти по размерам.

На автомобилях Газель генераторный ремень приводит в движение генератор, тем самым обеспечивая вращение ротора, за счет чего вырабатывается необходимый для бортовой сети электроток. Различные модели двигателей комплектуются разными типами и размерами ремней:

  • ЗМЗ-402 – зубчатый или гладкий поликлиновый ремень, размер – 10х1030 мм;
  • УМЗ-4216 – такого же типа, как и на моторе ЗМЗ-402, размер – 13х1040;
  • ЗМЗ-406 (405) с гидроусилителем руля – многоручейкового типа, длина – 1420 мм;
  • ЗМЗ-406 (405) без ГУР – многоручейкового типа, 1220 мм;
  • Chrysler – поликлинового типа, 1750 мм;
  • Cummins 2.8 – многоручейкового типа, 1226 мм.
  • пропадает зарядка;
  • слабо качает водяной насос, соответственно, начинает перегреваться двигатель;
  • появляется очень неприятный свист ремня.

Виды силовых агрегатов

Производителем Газелей бизнес дизель, 402, 405, 406, 2705, 3302 и других моделей является Горьковский автозавод.

Изначально при производстве и сборке транспортов использовались два вида двигателей:

  • карбюраторные двигатели, выпускавшиеся на УМЗ;
  • инжекторные и карбюраторные двигатели, которые поставлял ЗМЗ (Заволжское предприятие).

Суть такого подхода заключалась в том, чтобы модернизировать и унифицировать силовые агрегаты для моделей бизнес дизель, 402, 405, 406, 2705, 3302 и других с автомобилями УАЗ и Волга. Разумеется, в случае с грузовыми машинами схема электроцепи была переделана.

Для отдельных типов моторов применялась разная схема:

  1. В транспортах с инжектором ДВС изначально были более требовательны в плане работа системы воспламенения топливной смеси. Такие агрегаты оснащались элементами электронного зажигания, узлами управления впрыском. Разумеется, в таких агрегатах качество топлива играет немаловажную роль.
  2. Что касается карбюраторов, то такие варианты сегодня считаются более традиционными, но и они обладают определенными особенностями. Разумеется, схема электропроводки в карбюраторных моторах отличается от инжекторов.

Помимо основных моделей 402, 405, 406, 2705, 3302 и других, с 2001 года производитель стал выпускать версию под названием «бизнес дизель». В случае с дизелем схема электропроводки также потерпела определенные изменения. В частности, такие транспорты стали оборудоваться более мощным стартером, аккумуляторной батареей, а также генератором (автор видео — MR. BORODA).

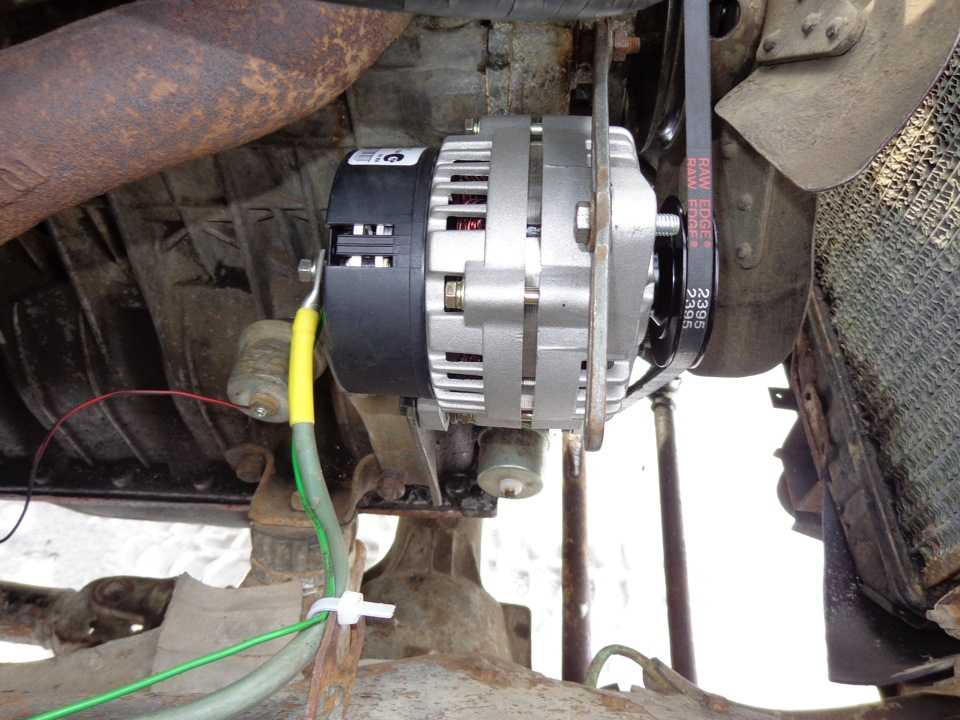

Замена генератора

Генераторный узел целиком на автомобиле меняют в следующих случаях:

  • если много деталей в устройстве требуют замены, и ремонт узла экономически не выгоден – проще и дешевле купить новый генератор;
  • нужно срочно ехать в рейс, и нет времени заниматься ремонтом;
  • новый генератор устанавливается, а старый ремонтируется и убирается про запас – он является резервным.

Сложность замены генераторного узла также зависит от модели двигателя, но на любом моторе работа производится достаточно быстро, так как она все же простая на всех марках машин «Газель». Проще всего заменить генератор на авто с 402-м движком, работу выполняем следующим образом;

  • ставим автомобиль на ровную площадку, без ямы или автоподъемника в данном случае можно запросто обойтись;
  • обесточиваем электрическую цепь – снимаем клемму с аккумулятора (лучше массовую);
  • отворачиваем сзади генератора гайку крепления питающего провода (под ключ 10 мм);
  • вытаскиваем разъем генераторных щеток;
  • отворачиваем болт натяжной планки генераторного ремня (под ключ 12 мм);
  • придвигаем генератор руками сначала к движку, вынимаем генераторный ремень;
  • затем оттягиваем его от двигателя, раскручиваем болты с гайками (2 шт.) – крепления генераторного узла к кронштейнам;
  • демонтируем узел, ставим новый генератор, наживляя его на болты с гайками;
  • до конца крепеж не закручиваем, прижимаем генераторный корпус к двигателю, накидываем ремень;
  • с помощью воротка или монтировки производим натяжку ремня, затягиваем болт растяжки;

после произведенной натяжки ремня крепим до конца болты с гайками – они находятся теперь под генератором, и добраться до них уже несколько сложнее.

Чтобы закрепить генератор надежно, необходимо на болты установить по две гайки, и обязательно проложить между болтом и гайкой по граверу – на моторах ЗМЗ-402 (впрочем, как и на УМЗ-4216) крепеж от вибрации имеет склонность к откручиванию.

Характеристика генератора газ 3110 402 и 406 двигатель: схема подключения и проверка ремня

На автомобили с двигателями ЗМЗ-4025 и ЗМЗ-4026 устанавливают генераторы 16.3701 или 191.3701, неоснащенные встроенным регулятором напряжения.

Эти генераторы работают совместно с выносным транзисторным регулятором напряжения типа 13.3702-01 или 50.3702, имеющим электронную защиту от короткого замыкания в цепи обмотки возбуждения генератора.

Регулятор установлен в подкапотном пространстве и прикреплен к брызговику моторного отсека двумя гайками.

Регулятор обеспечивает напряжение зарядки аккумуляторной батареи 13,4 — 14,7 В при частоте вращения генератора 2800 — 12 000 мин -1 , соответствующей частоте вращения коленчатого вала двигателя 1400 — 6000 мин-1, нагрузке 5 — 40 А и температуре от -20 до +80 °С.

На клеммах «Ш» и «-» регулятора падение напряжения должно быть не более 1,6 В при токе 4 А в цепи обмотки возбуждения генератора и температуре +20 °С.

Перед проверкой регулятора убедитесь, что натяжение ремня генератора соответствует норме, а регулятор имеет хороший контакт с «массой» (при необходимости отрегулируйте натяжение ремня и подтяните гайки крепления регулятора к кузову).

Не следует подключать дополнительные потребители электроэнергии к цепи питания обмотки возбуждения генератора, так как в этом случае напряжение генератора сильно возрастает.

1. Перед проверкой регулятора напряжения проверьте состояние проводов и надежность соединений между генератором, регулятором напряжения и аккумуляторной батареей.

Следует учесть, что отсутствие зарядного тока может быть вызвано срабатыванием схемы защиты регулятора при коротком замыкании в цепи обмотки возбуждения генератора. При устранении короткого замыкания работа регулятора напряжения восстанавливается.

2. Регулятор напряжения можно проверить на автомобиле. Для этого нужен вольтметр постоянного тока с пределом измерения до 20 — 30 В и ценой деления 0,1 — 0,2 В.

Пустите двигатель и, поддерживая частоту вращения коленчатого вала двигателя 1700-2000 мин -1 , включите ближний свет фар. При этом сила тока зарядки по амперметру должна быть не более 10 А.

Если амперметр показывает силу зарядного тока выше 10 А, выключите ближний свет фар и габаритные огни.

Измерьте напряжение на клемме «+» аккумуляторной батареи, оно должно быть 13,9 — 14,6 В при температуре регулятора +20 °С. Если напряжение отличается от указанных значений значит, регулятор напряжения неисправен и его нужно заменить.

1. Отсоединяем штекерную колодку от регулятора напряжения.

2. Ключом «на 10» отворачиваем два болта крепления регулятора. Под каждым из болтов установлены наконечники «массовых» проводов

Снимаем и заменяем регулятор. Новый регулятор устанавливаем в обратной последовательности.

Снятие и проверка щеток генератора

1. Отключаем аккумуляторную батарею.

2. Отсоединяем штекерную колодку от щеткодержателя.

3. Шлицевой отверткой отворачиваем два винта крепления щеткодержателя

4. Снимаем щеткодержатель. Новый щеткодержатель устанавливаем в обратной последовательности

Проверьте легкость перемещения щеток в щеткодержателе. Если щетки заклинило, выньте два крепежных винта и снимите крышку щеткодержателя.

Очистите щетки и прочистите отверстия в щеткодержателе. Если не удается добиться требуемого результата, замените щеткодержатель в сборе или щетки

Замене также подлежат щетки со сколами трещинами или другими дефектами.

Проверьте выступание «а» щеток из щеткодержателя в свободном состоянии.

Если размер «а» менее 8 мм, замените щеткодержатель в сборе или щетки.

Характерные неисправности и способы их устранения

Какие неполадки могут произойти в работе генератора:

  1. Вышел из строя диодный мост. Специалисты рекомендуют менять выпрямитель целиком, в сборе. При необходимости вы можете поменять и отдельные диодные элементы, но в данном случае их нужно будет правильно запрессовать в фиксатор, данная процедура требует навыков.
  2. Повреждение шкива либо его износ. Ремонту такая неисправность не подлежит, устройство придется менять.
  3. Износ щеток или коллектора. Если речь идет об износе, то процедура ремонта заключается в замене вышедших из строя элементов.
  4. Замыкание витков обмотки статора. В данном случае можно попытаться заново перемотать обмотку, но это очень кропотливая операция и справиться с ней сможет не каждый. Придется потратить достаточно времени, при этом не факт, что вы сможете добиться желаемого результата.
  5. Выход из строя подшипника. Как правило, такая проблема также связана с износом детали, поэтому неисправности такого рода решаются путем замены.
  6. Выход из строя регулятора напряжения. Деталь также надо менять.
  7. Повреждение проводки электроцепи. Поврежденные участки цепи следует восстановить путем замены проводов.
  8. Износ ремня генератора Волга или Газель. Об износе могут свидетельствовать следы трещин и прочих повреждений на структуре ремешка. Ремонту такая неисправность также не подлежит, ремешок следует менять (автор видео — Алексей Наджафо).

Инструкция по разбору

Вкратце о том, как демонтировать и разобрать узел:

  1. Сначала отключается зажигание, открывается капот и отсоединяются клеммы от АКБ.
  2. Затем необходимо отключить провода питания от генераторной установки.
  3. Используя натяжное устройство, необходимо ослабить натяжение ремешка и демонтировать его.
  4. Далее, выкручиваются два винта, которые фиксируют узел к кронштейнам, после чего устройство снимается.
  5. Теперь приступаем к разбору. Сначала демонтируем защитный кожух и извлекаем реле регулятора, оно снимается вместе с щеточным узлом, от реле нужно отключить провод.
  6. Далее, необходимо выкрутить четыре стягивающих болта и произвести демонтаж задней крышки со статорным механизмом.
  7. Теперь вам нужно отключить фазные контакты обмотки из выпрямительного устройства и произвести демонтаж статорного устройства. Извлекаются все необходимые для замены и ремонта составляющие конструкции, сборка производится в обратной последовательности.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
