Сцепление автомобиля, виды, устройство, принцип работы

Принцип работы

Познакомившись с некоторыми конструктивными особенностями представленного узла, попробуем понять принцип его работы.

Если не вникать в технические тонкости, то алгоритм работы можно разбить на несколько этапов:

  1. После начала движения на первой передаче, система готовится к включению следующей;
  2. Достигнув определенного момента, соответствующего установленным скоростным характеристикам, происходит отключение первого сцепления;
  3. В работу вступает второе сцепление, обеспечивающее автоматическое зацепление шестерни второй передачи;
  4. Анализируя процесс увеличения оборотов двигателя, исполнительные устройства, выполняющие команды, поступающие с модуля управления, готовятся к включению третьей передачи.

Последующее включение скоростей происходит по тому же принципу. Стоит отметить, что система датчиков, установленных в представленном виде КПП позволяет производить анализ самых различных параметров, среди которых: частота вращения колес, расположение рычага КПП, интенсивность нажатия на педаль акселератора/тормоза.

Анализируя полученные данные, автоматика и производит выбор режима, оптимального для конкретной ситуации.

Помимо всего прочего, стоит отметить, что при наличии подобной системы, педаль сцепления попросту отсутствует. Выбор передач осуществляется автоматически, а при необходимости и вручную при помощи вмонтированных в руль управляющих кнопок.

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность

Происходит она при повреждении привода сцепления

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики

Также важно понимать, есть вероятность, что подшипник полностью заклинит

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

Или частично разрушаются фрикционные накладки:

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

  • воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
  • деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
  • неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
  • выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Заключение.

Выше мы рассмотрели все признаки неисправности сцепления и причины, которые их вызывают.

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

На этом у меня сегодня все.

Неисправности сцепления

Неполное включение сцепления (пробуксовка)

Поломка ведущего диска сцепления из-за нарушения температурного режима работы (перегрев).

Пробуксовка — при отпущенной не полностью педали сцепления (частично отпущенной педали сцепления) диски проскальзывают один относительно другого. От длительной пробуксовки диски значительно нагреваются, стальной ведомый диск может покоробиться, а чугунный маховик и нажимные диски могут покрыться трещинами. Фрикционные накладки изнашиваются и обгорают, в кабине появляется специфический неприятный запах.

Водитель замечает пробуксовку вначале на высших передачах, несмотря на увеличение оборотов двигателя скорость автомобиля не увеличивается. Если не ремонтировать, процесс прогрессирует, в дальнейшем на первой передаче машина не может тронуться с места.

Основной причиной пробуксовки является малый свободный ход педали сцепления, обычно он составляет 15—25 мм от крайнего верхнего положения педали до положения, когда выжимной подшипник начинает нажимать на рычаги выключения или на диафрагменную пружину. Необходимо восстановить (подрегулировать) свободный ход педали сцепления.

Если причина в ведомом диске, то его нужно демонтировать и осмотреть на предмет деформаций и механических дефектов.

При сильном износе фрикционных накладок подрегулировать свободный ход не удаётся, необходима замена накладок или ведомого диска.

Другой причиной пробуксовки является замасливание накладок, а также ослабление нажимных пружин (возможно произошёл отпуск стали при перегреве сцепления).

Неполное выключение сцепления (сцепление «ведёт»)

Неполное выключение сцепления обнаруживается при включении передачи, когда автомобиль неподвижен, это сопровождается сильным «хрустом» шестерён и ведёт к износу коробки передач. Возможная причина — увеличенный рабочий ход педали сцепления.

Также это возможно при деформации выжимных рычагов; или выжимной подшипник заедает, не передвигается вместе с нажимной муфтой. Возможно, ведомый диск сцепления не передвигается по шлицам (загустела или загрязнилась консистентная смазка).

Первичный вал коробки передач вставляется в шарикоподшипник, расположенный в углублении маховика; возможно «ведение» сцепления связано с неисправностью этого подшипника.
В двухдисковом сцеплении данная проблема возникает при замасливании и последующем склеивании ведомых и нажимных дисков.

Рывки при включении сцепления

Если, несмотря на плавный отпуск педали сцепления автомобиль трогается «рывками» с места, следует сделать предположение о разрушении фрикционных накладок, короблении ведомого диска или о поломке демпферных пружин, или об износе фрикционных шайб.

Также возможно заедание ведомого диска при передвижении по шлицам первичного вала коробки передач, а также заедание нажимной муфты или разрушение выжимного подшипника.

Неисправности, связанные с системой гидропривода или механического привода

При попадании воздуха в гидравлический привод выключения сцепления возможно «проваливание» педали, и как следствие — неполное выключение сцепления. Необходимо удалить пузырьки воздуха с частью тормозной жидкости (прокачать сцепление), доливая свежую.

В механизмах с тросовым приводом сцепление вообще не выключается, возможен обрыв троса.

Педаль сцепления не возвращается в первоначальное положение, произошло отсоединение возвратной пружины.

Если при выключении сцепления слышен сильный шум, создаваемый выжимным подшипником — это говорит о его износе.

Если привод сцепления механический (рычажный или тросовый) — то по мере износа фрикционных накладок педаль сцепления будет постепенно подниматься, при гидравлическом приводе педаль не меняет своё положение, происходит снижение уровня тормозной жидкости в бачке.

Электронное сцепление

Еще одним этапом в развитии трансмиссии автомобилей, стало появление электронной педали сцепления. Электронное сцепление призвано облегчить водителю управление транспортным средством, тем самым повысив концентрацию на том, что происходит вокруг. Это особенно актуально для тех водителей, стаж которых не столь велик, и схема «выжал — воткнул передачу» еще не доведена до автоматизма. Электронная педаль, будучи установленной на механическую коробку передач, максимально приближает ее, по комфорту управления, к автомату. Сцепление само включается и выключается в момент переключения передач, при трогании и остановке. Все эти операции производятся электродвигателем в оптимальном для КПП и мотора режиме.

Существует несколько вариантов реализации подобной системы.

EKM от Luk

Данный вид электронного сцепления на момент создания подвергался тщательным исследованиям и тестированию. Несколько миллионов километров пробега, на различных автомобилях и при разных условиях эксплуатации, позволили довести технологию до максимальной надежности. Уже в 1997 году, фирма LuK, как разработчик данного продукта, начала его массовое производство и внедрение.

На подобного рода системе, необходимость в педали сцепления полностью отпадает, так как включением и выключением управляют электронный и гидравлический блоки. Электронный получает информацию от различных датчиков о положении коленвала, дроссельной заслонки, педали газа и других. В соответствии с полученными данными, он передает команды на гидравлический блок, который приводит в действие механизм сцепления.

Благодаря слаженной работе всех элементов, удается добиться плавности переключения, практически незаметной для водителя. Так же полностью исключена вероятность случайной остановки двигателя. Достигается это за счет того, что при ослаблении давления на газ, подается команда, сцепление ослабляется и начинает проскальзывать.

Когда вы переключаете передачи, датчик в рычаге определяет это, и сцепление автоматически выключается до того момента, когда вы воткнете необходимую. Датчик подаст команду на включение в соответствии с выбранной передачей. Нет необходимости даже убирать ногу с педали газа, что делает управление автомобилем с электронной педалью, максимально комфортным и эффективным.

В сочетании с системой старт-стоп, данное решение позволяет добиться экономии топлива до 10 %. Последние поколения EKM, совмещенные с так называемым саморегулирующимся сцеплением SAC и интеллектуальной системой управления, позволили уместить все необходимые элементы управления, а так же электродвигатель сервопривода в один исполнительный механизм.

Благодаря четырем основным элементам EKM, производитель добился максимально быстрого и плавного переключения.

  1. исполнительный механизм;
  2. саморегулирующееся сцепление;
  3. датчик положения рычага;
  4. датчик включенной передачи.

Плюсы использования электронного сцепления:

  • отсутствует педаль сцепления;
  • простота и легкость трогания с места и в гору;
  • невозможность случайной остановки двигателя;
  • отсутствие необходимости убирать ногу с педали газа при переключении.

Electronic Clutch System от Bosch

Информации о данной системе реализации электронного сцепления не так много. Сообщается, что она максимально приближает комфорт управления автомобилем к уровню автоматической коробки. Наиболее эффективно электронное сцепление в городском режиме, при езде в пробках. Двигаясь на первой передаче, после снятия ноги с педали газа, происходит размыкание двигателя и трансмиссии, двигатель не глохнет.

Интересно реализована функция экономии топлива, при движении под уклон. Она исключает возможность торможения двигателем, автомобиль едет накатом. Для этого необходимо лишь прекратить жать на педаль.

На пути к совершенствованию автомобилей, и трансмиссии в частности, производители беспрестанно улучшают его. Электронное сцепление это лишь один из вариантов, созданных для более комфортного вождения.

Как работает сцепление, каковы его типичные неисправности, и как их избежать

Важным элементом механической трансмиссии является сцепление, которое служит для кратковременного отсоединения двигателя от трансмиссии. Кроме того, сцепление является своеобразным демпфером, защищающим двигатель от перегрузок. Как оно работает, и как продлить его жизнь?

Как работает сцепление?

В большинстве легковых автомобилей с механической коробкой передач используется сухое однодисковое сцепление. Его конструкция довольно проста: это два взаимно прилегающих диска – ведущий (корзина) и ведомый, выжимной подшипник и система привода. В однодисковом варианте первичный вал коробки передач входит в шлицевую муфту в центре ведомого диска, а поверхности маховика двигателя, накладок ведомого диска и нажимного диска корзины плотно прилегают друг к другу. За счет этого и обеспечивается передача потока мощности от двигателя к коробке передач, причем исправное сцепление спокойно «переваривает» всю мощность, развиваемую двигателем.

В обиходе ведущий диск сцепления, включающий в себя нажимной диск (с гладкой блестящей поверхностью), диафрагменную пружину (лепестки в центре) и кожух, называют корзиной

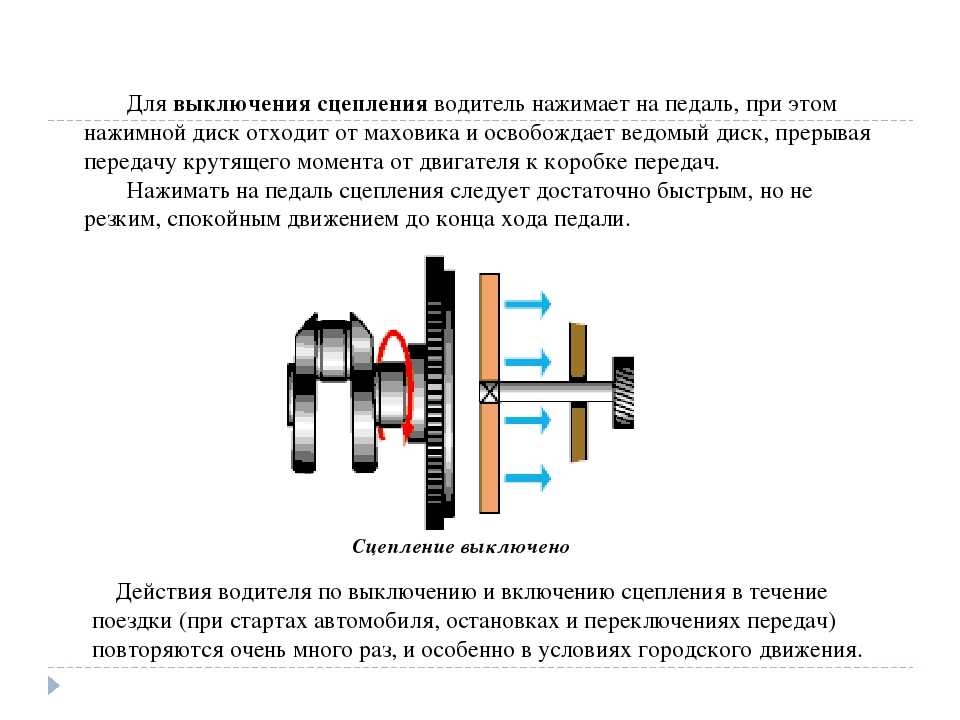

При нажатии на педаль сцепления выжимной подшипник воздействует на пластинчатые пружины корзины, из-за чего поверхности ведомого и ведущего дисков рассоединяются. Соответственно, происходит отключение первичного вала от маховика – то есть, физическое рассоединение двигателя и коробки передач, что позволяет переключить передачу или включить «нейтралку». При включении сцепления (отпускании педали) выжимной подшипник перестает давить на пластинчые пружины, и диски снова смыкаются, а демпферные пружины в центральной части ведомого диска гасят крутильные колебания, возникающие в движении.

Хорошо видны четыре демпферные пружины ведомого диска сцепления, а также изношенные фрикционные накладки

При нормальной работе сцепления оно не привлекает к себе внимания. Но при его неисправности водитель, к примеру, не сможет включить передачу или тронуться с места. Какие же возможны проблемы?

Какие неисправности могут возникнуть при работе сцепления?

Итак, с какими же проблемами в работе сцепления можно столкнуться на практике? Во-первых, это неполное выключение сцепления — как говорят опытные водители, оно «ведёт». При нажатии педали поверхности маховика и ведомого и ведущего дисков в таком случае не размыкаются полностью, и попытки переключить передачу сопровождаются хрустом и скрежетом кареток сихронизаторов, ведь полного разъединения коробки передач и мотора не происходит.

Обратная неприятность – пробуксовка сцепления: то есть, его неполное включение. При этом поверхности маховика, ведомого диска и ведущего диска, наоборот, неплотно прилегают друг к другу и проскальзывают, из-за чего может возникнуть характерный запах горелых фрикционных накладок ведомого диска, а попытка резко набрать скорость приводит лишь к увеличению оборотов коленчатого вала. От двигателя на колёса при этом передается лишь небольшая часть мощности – до тех пор, пока износ поверхностей не становится критическим.

Если сцепление «буксует», вместо автомобиля «разгоняется» только стрелка тахометра

Наконец, возможны и такие неисправности, как возникновение вибраций и посторонних призвуков при включении-выключении сцепления.

Из-за чего возникают неисправности сцепления?

Обычно каждая возникшая проблема со сцеплением имеет свою предысторию. К примеру, сцепление может начать буксовать из-за сильного износа на больших пробегах автомобиля, когда фрикционные накладки ведомого диска износились, а рабочие поверхности корзины и маховика имеют выработку.

Во-вторых, сцепление можно просто «сжечь» — например, по неопытности или после длительных перегрузок. Такое, к примеру, бывает у любителей длительных выездов «враскачку» на бездорожье или в глубоком снегу, а также у поклонников резких стартов с педалью газа в пол.

Источник

Для чего нужен маховик

  1. Как элемент ДВС. Основное, если так можно сказать, самое первое его применение. Понять выполняемые в этом случае функции поможет фото Здесь: 1 – шейка шатунная, 2 – противовес, 3 – маховик с венцом 4 – коренная шейка, 5 – коленвал. Работа четырехтактного ДВС подразумевает, что энергия от сгорания топлива появляется неравномерно из-за того, что в разных цилиндрах этот процесс происходит в разное время. Такое ее поступление обуславливает изменяющийся во времени момент на валу ДВС. Для сглаживания этих пульсаций, а также любых неравномерностей при вращении коленвала, предусмотрено использование маховика, выступающего своеобразным аккумулятором кинетической энергии.
  2. Полученный крутящий момент необходимо передать на колеса, и опять в этом процессе не обойтись без маховика. Такое его назначение основано на том, что он используется в качестве первичного вала сцепления, как показано на фото: 1 – маховик, 2 – сцепление в сборе. В данном случае от маховика сцепление получает крутящий момент, выдаваемый ДВС, а затем передает его дальше на КПП. Не касаясь того, как организовано взаимодействие маховик-сцепление, стоит только отметить, что здесь он выступает в двоякой роли – как оконечный элемент ДВС, на который поступает развиваемый крутящий момент, и как часть сцепления, этот момент получающий.
  3. Использование маховика при запуске ДВС. Такое его применение показано на фото ниже: Принцип работы, в этом случае, следующий – при повороте ключа зажигания реле вводит в зацепление венец маховика и шестеренку на валу стартера. Стартер начинает крутиться, создаваемый им момент раскручивает маховик и, соответственно, коленвал двигателя. Он запускается, после чего венец маховика и стартер разъединяются. Теперь должно быть понятно, для чего нужен венец.

Разновидности сцепления

По типу трения.

Вышеописанный вид имеет так называемый «сухой» тип трения. То есть, все конструктивные элементы какой-либо смазки не имеют, мало того – она вообще не допускается, поскольку это может повлиять на сцепные свойства взаимодействующих поверхностей дисков.

Но существуют виды, у которых составляющие находятся в масляной ванне – так называемое «мокрое».

Но такой тип на авто практически не используется, хотя его можно встретить в конструкции некоторых мотоциклов.

В целом, суть работы этого сцепления не отличается от «сухого», с единственной разницей, что картер, в котором располагаются составные элементы, заполнен маслом.

По количеству потоков.

Что касается количества потоков, то здесь сцепления фрикционного типа делятся между собой на однопоточный и двухпоточные.

В первом случае вращение от двигателя передается только на один элемент. В описанном выше типе им выступает первичный вал КПП.

Но на спецтехнике нередко используется двухпоточное сцепление.

Отличительной особенностью от однопоточного является передача вращения на два вала. Но для этого в конструкцию добавлен еще один ведомый диск.

Чаще всего оно встречается на тракторах (второй поток обеспечивал вращение вала отбора мощности).

Что касается легкового автотранспорта, то этот тип нашел применение в авто с роботизированной КПП (о нем более подробно – чуть ниже).

По количеству ведомых дисков.

Относительно количества ведомых дисков, то помимо однодискового есть также двухдисковые и многодисковые сцепления.

Первый вариант двухдискового сцепления используется на двухпоточном типе. В нем вращение от одного ведомого диска передается на вал КПП, а от второго – на ВОМ.

Такое конструктивное исполнение позволило повысить функциональность техники (к примеру, на тракторах благодаря валу отбора мощности удается агрегатировать его с разнообразными механизмами).

Но двухдисковое сцепление может быть и однопоточным (вращение от двух ведомых дисков передается только на один элемент – вал КПП).

Такая конструкция нашла применение на грузовом транспорте (в большинстве случаев, хотя этот тип можно встретить и на спортивных авто, а также некоторых мотоциклах), где из-за высоких мощностей моторов требуется передача высоких крутящих моментов.

Многодисковые же сцепления представляют собой пакет дисков – ведущих и ведомых, чередующихся между собой. Этот пакет помещен в корзину, состоящую из двух барабанов – ведущего и ведомого.

В остальном суть конструкции этого типа не отличается от обычного сцепления – диски соединены с соответствующими барабанными, прижимаемых друг к другу пружинами, благодаря чему между дисками возникает трение.

При задействовании привода один барабанов отходит, благодаря чему и прерывается поток. Этот тип сцепления можно встретить только на мотоциклах.

По типу привода.

Для управления узлом применяется несколько типов приводов:

  • Механический (передача усилия от педали на вилку подшипника делается при помощи системы рычагов или троса);
  • Гидравлический (усилие передается посредством двух цилиндров – главного и рабочего, соединенных между собой трубопроводом, заполненным жидкостью);
  • Электрический (применяется в системах с автоматическим управлением сцеплением. Воздействие на элементы сцепления здесь ведется посредством электродвигателей с сервоприводами);
  • Комбинированный (привод сочетает в себе несколько из вышеперечисленных типов, к примеру, гидромеханический).

Дополнительно на спецтехнике нередко применяются разнообразные усилители привода.

Устройство механического привода

Сцепление на автотранспорте, где применена механика, не является сложным узлом. В качестве системы управления на легковушках и мотоциклах, где не требуется больших усилий, нередко применяется механический тросовый привод. Он отличается нехитрой конструкцией, надёжностью, лёгкостью обслуживания и низкой ценой, при этом в результате старения со временем фрикционных накладок изменяется положение педали (для решения этой проблемы конструкция предусматривает функцию ручной или автоматической регулировки). Механический тросовый привод сцепления имеет меньший КПД, если сравнивать с гидравлическим типом. Это обусловлено потерями энергии в результате трения составляющих компонентов.

Основные детали механического привода:

  • Педаль.
  • Трос в оболочке.
  • Рычажная передача.
  • Вилка выключения сцепления.
  • Механизм контроля свободного хода.

Трос, заключённый в гибкий кожух, объединяет вилку выключения и педаль. Так, при нажиме на педаль через него передаётся усилие на рычажную передачу, она в то же время выключает сцепление передвижением вилки, воздействующей на муфту.

В соединении троса и вилки конструкция предусматривает также механизм, используемый для регулировки свободного хода педали путём изменения длины тяги. Гайка находится на конце троса. Вопрос регулировки хода педали возникает при смене её позиции, что сопровождается такими симптомами, как шум и рывки в начале движения автомобиля. Зазор в сцеплении должен быть в пределах 3-4 мм. (35-50 мм. свободного хода), эти показатели указываются автопроизводителем в мануале авто. Зазор меньше нормы или его отсутствие ведёт к неполному включению сцепления и в результате пробуксовке, больший зазор – к увеличению хода педали и неполному выключению сцепления.

В грузовиках реализован рычажный привод, передающий усилие на дальнем расстоянии. Так, при нажиме на педаль, закреплённую на валу, поворачивается рычаг, соединённый с другим концом вала. Рычаг задействует прикреплённую к нему на оси тягу, связанную с вилкой и поворачивающую её, а вместе с тем и прижатую к вилке пружиной муфту.

Виды механизмов сцепления

Механизмы сцепления можно классифицировать:

  • по способу управления – сцепление с механическим, гидравлическим, электрическим или комбинированным приводом (например, гидромеханическим);
  • по виду трения – сухое (когда фрикционные накладки работают в воздушной среде) или мокрое (сцепление, работающее в масляной ванне);
  • по режиму включения – постоянно замкнутые и непостоянно замкнутые;
  • по числу ведомых дисков – одно-, двух-, или многодисковые;
  • по типу и расположению нажимных пружин – с расположением нескольких цилиндрических пружин по периферии нажимного диска и с центральной диафрагменной пружиной;
  • по числу потоков передач крутящего момента – одно-, или двухпоточные.

Механический вариант является наиболее простым по конструкции и принципу действия. В случае его использования, водитель или механизатор, нажимая на педаль, посредством тяг и тросов передаёт усилие непосредственно на вилку сцепления. В гидравлическом варианте сцепления задействуется также поршень с гидравлической жидкостью. Как правило, данный вариант применяется на большегрузном автотранспорте, чтобы облегчить работу водителя. При использовании гидравлического привода сцепления величина полного хода педали остаётся постоянной (это обеспечивается наличием у педали сцепления возвратной пружины). Однако величина её рабочего хода меняется, компенсируя уменьшение толщины ведомого диска в результате износа: чем меньше становится толщина диска, тем, при том же полном ходе педали сцепления, бо́льшим оказывается её рабочий ход, и тем «выше» (ближе к концу обратного хода педали при её отпускании) срабатывает сцепление.

У педали сцепления с механическим тросовым приводом полный ход прибавляется по мере износа ведомого диска (педаль сцепления приподнимается вверх относительно уровня пола), вместе с этим увеличивается и её рабочий ход. Свободный ход педали устанавливается регулировкой длины троса. Он составляет в нормальном положении порядка 30…40 мм.

По своей конструкции, сцепление бывает электромагнитного, фрикционного или гидравлического типа. Фрикционный вариант сцепления обеспечивает передачу вращающего момента при помощи силы трения. Сцепление электромагнитного вида контролируется посредством магнитного поля. В гидравлическом варианте сцепления связь обеспечивается под воздействием потока гидравлической жидкости.

Сцепление является электромагнитным, если сжатие ведущих и ведомых элементов механизма производится посредством электромагнитных сил. Электромагнитное сцепление постоянно находится в разомкнутом состоянии. Этот редкий вид сцепления устанавливался на некоторых модификациях машин с ручным управлением. Между ведущим и ведомым дисками находился ферромагнитный порошок, не мешающий раздельному вращению валов. Но после подачи электрического тока в обмотку электромагнита порошок «затвердевал» и передавал крутящий момент.

Для высоких нагрузок, таких как грузовые и спортивные автомобили, применяется также керамическое сцепление с высоким коэффициентом трения, однако оно «схватывает» резко, поэтому непригодно для использования в стандартных автомобилях.

Наиболее распространённый тип – фрикционный. В зависимости от количества используемых дисков, оно может быть однодисковым, двухдисковым или многодисковым.

Устройство и принцип работы двойного сцепления

Двойное сцепление применяется в основном на автомобилях, оснащенных роботизированной коробкой передач. Этот гибрид механики с автоматом сочетает в себе все достоинства обеих трансмиссий: хорошую динамику, экономичность, комфорт и плавность переключения передач. Из статьи узнаем, чем отличается двойное сцепление от обычного, а также познакомимся с его разновидностями, преимуществами и недостатками.

Двойное сцепление и принцип его работы

Изначально двойное сцепление создавалась для гоночных автомобилей, оснащенных механической трансмиссией. Механическая КПП не позволяла быстро набирать нужную скорость из-за возникающих при переключении передач потерь, которые образуются за счет разрыва потока мощности, идущего от двигателя к ведущим колесам. Применение двойного сцепления практически полностью избавило автолюбителей от данного недостатка. Скорость переключения передачи составляет всего восемь миллисекунд.

Общий вид двойного сцепления

Преселективная коробка передач (другое название — КПП с двойным сцеплением), по сути, представляет собой комбинацию двух коробок в одном корпусе. При уже включенной текущей передаче преселективная коробка обеспечивает выбор следующей передачи за счет поочередного действия двух фрикционных муфт сцепления.

Управление преселективной коробкой осуществляется за счет электроники, а переключение скоростей происходит плавно и своевременно. Пока одно сцепление работает, второе находится в режиме ожидания и начнет выполнять свои функции сразу же после поступления соответствующей команды блока управления.

https://www..com/watch?v=wMnRfzSAb7U

Устройство и принцип работы сухого двойного сцепления

Сухое двухдисковое сцепление применяется в коробках с нечетным количеством передач (например, DSG 7) и состоит из:

  • ведущего диска;
  • двухмассового маховика;
  • двух сухих дисков сцепления;
  • двух нажимных дисков;
  • двух диафрагменных пружин;
  • двух выжимных подшипников;
  • двух рычагов включения сцепления.

Сухое двойное сцепление

Принцип работы преселективной сухой коробки заключается в передаче крутящего момента от двигателя к трансмиссии за счет сухого трения, образующегося в результате взаимодействия ведущего и ведомого дисков сцепления.

Преимущество сухого сцепления перед мокрым заключается в том, что оно не требует большого количества масла. Также сухое сцепление более эффективно расходует мощность двигателя, предназначенную для привода масляного насоса. Недостатком сухого сцепления является его более быстрое изнашивание по сравнению с мокрым. Это происходит за счет того, что каждое из сцеплений попеременно находится во включенном состоянии. Также повышенный износ объясняется не только конструкцией и принципом работы устройства, но и особенностями вождения автомобиля.

Устройство и принцип работы мокрого двойного сцепления

Схема работы КПП с мокрым двойным сцеплением

Мокрое многодисковое сцепление применяется в трансмиссиях с четным количеством передач (DSG 6) и требует обязательного наличия гидронасоса и масляного резервуара, в котором находятся диски. Помимо этого в состав мокрого сцепления входят также:

  • два пакета фрикционных дисков;
  • четыре ступицы;
  • поршни и пружины.

Многодисковое сцепление функционирует в масле. Передача крутящего момента с двигателя на КПП осуществляется в результате сжатия ведомых и ведущих дисков. Главным минусом мокрого сцепления является сложность его конструкции и высокая стоимость обслуживания и ремонта. Да и масла для мокрого сцепления требуется значительно больше.

С другой стороны, многодисковое сцепление лучше охлаждается, может использоваться для передачи большего крутящего момента и обладает более высокой надежностью.

Двойное сцепление, описание и принцип работы

Современные автомобили стали оснащать не только улучшенными коробками передач, но и двойным сцеплением. Такой ид один из лучших на сегодняшний день, расскажем о принципе работы и его устройстве.

  • Разновидность в автомобилях
  • Мокрое
  • Сухой механизм
  • Графическое описание
  • Видео

В многих нынешних роботизированных коробках передач установлено двойное сцепление. Помимо стандартного назначения сцепления, оно обеспечивает предварительный выбор последующей передачи, когда включена предыдущая. Такой выбор достигается благодаря поочередной работе фрикционных муфт.

Благодаря такой налаженной работе, крутящий момент непрерывно передается на ведущие колеса от двигателя.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
