Делаем бронепровода нулевого сопротивления за 200 рублей

Прежде чем приступать к разборке двигателя

подготовьте все необходимые для этого инструменты, материалы и вспомогательные приспособления. Набор для работы включает следующие позиции: оправку для сжимания колец; ключи, воротники, трещётки, головки и прочие представители стандартного ремонтного комплекта; динамометрический ключ; головку для откручивания переднего шкива КВ. Традиционно подходит головка на 36; оправку для центровки диска сцепления; набор шестигранных ключей; оправку для обустройства маслосъемных колпачков; рассухариватель клапанов; ветошь. Для большего удобства и эффективности, постарайтесь раздобыть нутромер, а также микрометр. Дополнительно вам понадобится целый арсенал различной автохимии: герметики. Среди владельцев ГАЗов пользуется большим уважением продукция компании ABRO. Для выполнения этой работы вам необходимо подготовить черный и красный или прозрачный герметики; керамический герметик. С помощью данного средства выполняется обработка выхлопной системы; шеллачный лак. К примеру, хорошо зарекомендовали себя товары фирмы Done Deal; фиксатор резьбы. Используется деталь анаэробного типа. Рекомендации в отношении производителей тех или иных средств приведены в соответствии с отзывами большинства пользователей. В целом можете ориентироваться на свои предпочтения и, разумеется, доступный бюджет, но по возможности старайтесь использовать материалы максимально высокого качества – это позволит гораздо реже вспоминать о необходимости ремонта 406 двигателя вашего ГАЗа.

Виды силовых агрегатов

Производителем Газелей бизнес дизель, 402, 405, 406, 2705, 3302 и других моделей является Горьковский автозавод.

Изначально при производстве и сборке транспортов использовались два вида двигателей:

  • карбюраторные двигатели, выпускавшиеся на УМЗ;
  • инжекторные и карбюраторные двигатели, которые поставлял ЗМЗ (Заволжское предприятие).

Суть такого подхода заключалась в том, чтобы модернизировать и унифицировать силовые агрегаты для моделей бизнес дизель, 402, 405, 406, 2705, 3302 и других с автомобилями УАЗ и Волга. Разумеется, в случае с грузовыми машинами схема электроцепи была переделана.

Для отдельных типов моторов применялась разная схема:

  1. В транспортах с инжектором ДВС изначально были более требовательны в плане работа системы воспламенения топливной смеси. Такие агрегаты оснащались элементами электронного зажигания, узлами управления впрыском. Разумеется, в таких агрегатах качество топлива играет немаловажную роль.
  2. Что касается карбюраторов, то такие варианты сегодня считаются более традиционными, но и они обладают определенными особенностями. Разумеется, схема электропроводки в карбюраторных моторах отличается от инжекторов.

Помимо основных моделей 402, 405, 406, 2705, 3302 и других, с 2001 года производитель стал выпускать версию под названием «бизнес дизель». В случае с дизелем схема электропроводки также потерпела определенные изменения. В частности, такие транспорты стали оборудоваться более мощным стартером, аккумуляторной батареей, а также генератором (автор видео — MR. BORODA).

Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Прежде чем пойти в магазин за покупкой свечей зажигания (СЗ) для двигателей инжекторов 405, 406 или 409, нужно ознакомиться с сервисной книжкой к автомобилю. В мануале должны быть точно указаны модели СЗ, эксплуатация которых допускается в таких моторах. Производитель официально рекомендует использовать СЗ А14ДВР либо их аналоги. Если вы решили отдать предпочтение аналогам, то учтите, что искровой зазор в свечах должен составлять 0,7-0,85 мм.

Некоторые автомобилисты, оставляя отзывы в Сети, рекомендуют использовать СЗ А17ДВРМ, однако это не допускается по двум причинам:

Найти устройства А14ДВР сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.

Чтобы вы могли выбрать аналогичное изделие, предлагаем более подробно ознакомиться с расшифровкой:

Периодичность замены и признаки неисправности

В среднем ресурс эксплуатации современных СЗ составляет около 20 тысяч км пробега. Разумеется, данный показатель зависит от многих условий. В первую очередь, это качество выполненной детали, ее условия эксплуатации, а также качество применяемого топлива. Последний момент очень важен, поскольку использование низкокачественного горючего приведет к значительному сокращению срока службы СЗ.

По каким признакам можно определить неисправность свечей:

На что влияют свечи зажигания

Многие автолюбители считают, что свечи зажигания являются не такими уж и значительными элементами системы зажигания, и от них особо ничего не зависит.

И действительно так может показаться, ведь они всего лишь элемент, который преобразует напряжение, подающееся от катушки, в искру, воспламеняющую горючую смесь в цилиндре. Но не все так просто.

От качества искры, проскакивающей между электродами, зависит качество и скорость сгорания топливной смеси, а это напрямую влияет на мощностные показатели и экономию топлива.

Поэтому если искра будет слабая из-за несоответствующего зазора между электродами, или вовсе будут пропуски по причине повреждения изолятора или потери герметичности, то часть топлива будет попросту вылетать «в трубу», не выполняя полезного действия.

Отсюда и потеря мощности, и нецелесообразный расход топлива.

Новые свечи зачастую решают основную проблему – отсутствие искры

Но важно учитывать, что выпускаются разные их модели, рассчитанные под определенные условия работы

Поэтому на одних двигателях новый комплект свечей определенной марки может работать отлично, а уже на другом давать слабую искру, что будет влиять на качество сгорания топлива.

Далее разберем вопрос по соответствию свечей для двигателей, устанавливающихся на автомобили марки Газель.

Диагностические коды неисправностей комплексной системы управления

Код Описание диагностируемых неисправностей
12 Начальный код вывода диагностической информации (всегда первый).
13 Низкий уровень сигнала с датчика расхода воздуха
14 Высокий уровень сигнала с датчика расхода воздуха
15 Низкий уровень сигнала с датчика абсолютного давления
16 Высокий уровень сигнала с датчика абсолютного давления
17 Низкий уровень сигнала с датчика температуры воздуха
18 Высокий уровень сигнала с датчика температуры воздуха
21 Низкий уровень сигнала с датчика температуры ОЖ
22 Высокий уровень сигнала с датчика температуры ОЖ
23 Низкий уровень сигнала с датчика положения дроссельной заслонки
24 Высокий уровень сигнала с датчика положения дроссельной заслонки
25 Низкий уровень напряжения в бортовой сети автомобиля
26 Высокий уровень напряжения в бортовой сети автомобиля
31 Низкий уровень с первого корректора СО
32 Высокий уровень с первого корректора СО
33 Низкий уровень сигнала со второго корректора СО
34 Высокий уровень сигнала со второго корректора СО
35 Низкий уровень сигнала с первого LAMDA — зонда
36 Высокий уровень сигнала с первого LAMDA — зонда
37 Низкий уровень сигнала со второго LAMDA — зонда
38 Высокий уровень сигнала со второго LAMDA — зонда
41 Неисправность в цепи первого датчика детонации
43 Низкий уровень сигнала обратной связи клапана рециркуляции
44 Высокий уровень сигнала обратной связи клапана рециркуляции
45 Низкий уровень сигнала обратной связи клапана адсорбера
46 Высокий уровень сигнала обратной связи клапана адсорбера
51 Неисправность 1 блока управления (БУ)
52 Неисправность 2 БУ
53 Неисправность датчика синхронизации.
54 Неисправность датчика фазы
55 Неисправность датчика скорости автомобиля
61 Неисправность 3 БУ
62 Неисправность оперативной памяти БУ
63 Неисправность постоянной памяти БУ
64 Неисправность при чтении энергонезависимой памяти БУ
65 Неисправность при записи в энергонезависимую память БУ
71 Низкая частота вращения двигателя на х/ходу
72 Высокая частота вращения двигателя на х/ходу
73 Бедная смесь при регулировании по первому LAMDA -зонду
74 Богатая смесь при регулировании по первому LAMDA -зонду
75 Бедная смесь при регулировании по второму LAMDA -зонду
76 Богатая смесь при регулировании по первому LAMDA -зонду
81 Максимальное смещение УОЗ при регулировании по детонации в первом цилиндре
82 Максимальное смещение УОЗ при регулировании по детонации во втором цилиндре
83 Максимальное смещение УОЗ при регулировании по детонации в третьем цилиндре
84 Максимальное смещение УОЗ при регулировании по детонации в четвертом цилиндре
91 Неисправность в цепи управления зажиганием 1-го цилиндра
92 Неисправность в цепи управления зажиганием 2-го цилиндра
93 Неисправность в цепи управления зажиганием 3-го цилиндра
94 Неисправность в цепи управления зажиганием 4-го цилиндра
99 Неисправность формирователя высокого напряжения
131 Неисправность форсунки 1-го цилиндра (КЗ )
132 Неисправность форсунки 1-го цилиндра (обрыв)
133 Неисправность форсунки 1-го цилиндра (КЗ на землю)
134 Неисправность форсунки 2-го цилиндра (КЗ)
135 Неисправность форсунки 2-го цилиндра (обрыв)
136 Неисправность форсунки 2-го цилиндра (КЗ на землю)
137 Неисправность форсунки 3-го цилиндра (КЗ)
138 Неисправность форсунки 3-го цилиндра (обрыв)
139 Неисправность форсунки 3-го цилиндра (КЗ на землю)
141 Неисправность форсунки 4-го цилиндра (КЗ)
142 Неисправность форсунки 4-го цилиндра (обрыв)
143 Неисправность форсунки 4-го цилиндра (КЗ на землю)
161 Неисправность обмотки 1 РДВ (КЗ)
162 Неисправность обмотки 1 РДВ (обрыв)
163 Неисправность обмотки 1 РДВ (КЗ на землю)
164 Неисправность обмотки 2 РДВ (КЗ)
165 Неисправность обмотки 2 РДВ (обрыв)
166 Неисправность обмотки 2 РДВ (КЗ на землю)
167 Неисправность в цепи управления реле бензонасоса (КЗ)
168 Неисправность в цепи управления реле бензонасоса (обрыв)
169 Неисправность в цепи управления реле бензонасоса (КЗ на землю)
171 Неисправность цепи клапана рециркуляции (КЗ)
172 Неисправность цепи клапана рециркуляции (обрыв)
173 Неисправность цепи клапана рециркуляции (КЗ на землю)
174 Неисправность в цепи клапана адсорбера (КЗ)
175 Неисправность в цепи клапана адсорбера (обрыв)
176 Неисправность в цепи клапана адсорбера (КЗ на землю)
177 Неисправность цепи управления главного реле (КЗ)
178 Неисправность цепи управления главного реле (обрыв)
189 Неисправность цепи управления главного реле (КЗ на землю)
181 Неисправность цепи лампы неисправности (КЗ)
182 Неисправность цепи лампы неисправности (обрыв)
183 Неисправность цепи лампы неисправности (КЗ на землю)
184 Неисправность в цепи тахометра (КЗ)
185 Неисправность в цепи тахометра (обрыв)

Где расположена цепь?

На моторах ЗМЗ-406 метки находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.

В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. От состояния цепи привода зависит функционирования сразу нескольких систем.

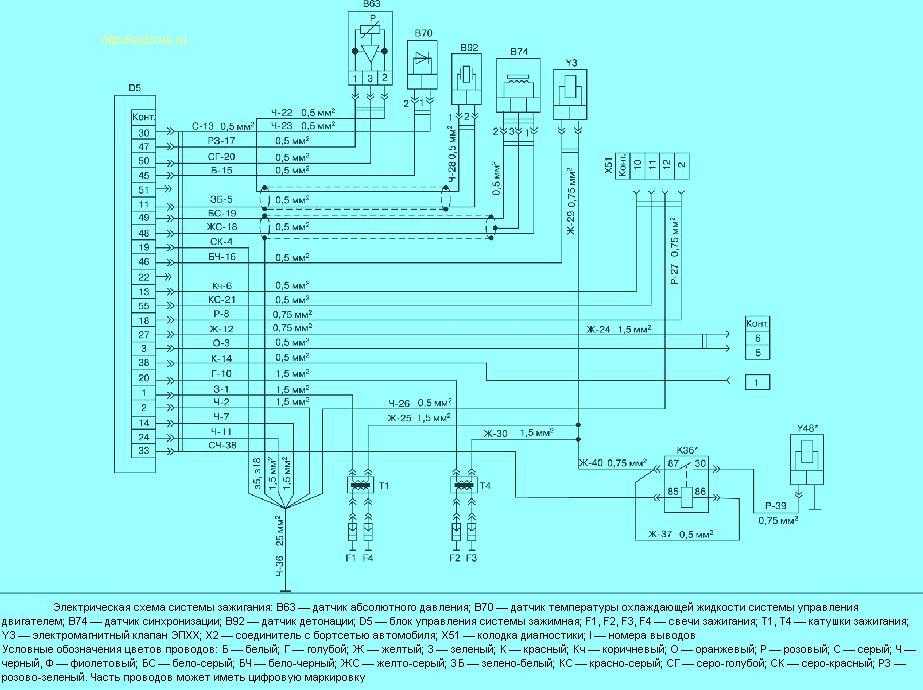

Схема подключения замка зажигания, катушки, свечей и модуля на Газели с 402 и 406 двигателем

Зажигание автомобиля – это совокупность устройств и приборов, которые обеспечивают воспламенение горючей смеси в цилиндрах в соответствии режимам работы двигателя. Я расскажу вам, что собой представляет эта катушка, насколько важна ее правильная работа для системы зажигания. Рассмотрим, как выглядит схема подключения катушки зажигания, и собственно, из чего она состоит.

статьи

  • 1 Как подключить катушку
  • 2 “Схема подсоединения катушки зажигания”

Для начала рассмотрим принцип работы СЗ Газель 402 двигатель. В данном случае речь идет о любых моделях этого авто — как с 406 мотором, так и о 5-местных Газелях. Принцип функционирования СЗ кроется в накоплении и дальнейшем преобразовании низковольтного напряжения в высоковольтное с помощью катушки после того. После преобразования катушка осуществляет передачу и распределение высоковольтного напряжения на свечи системы. Сами свечи используются для образования искры, которая, в свою очередь, необходима для возгорания топливовоздушной смеси в цилиндрах.

Основные этапы работы СЗ:

  • накопление низковольтного заряда;
  • преобразование его в высоковольтный;
  • распределение импульса по соответствующим свечам в определенном порядке;
  • создание искры на электродах свечей;
  • возгорание горючей смеси.

Распиновка контактов замка зажигания Газели

Порядок зажигания

Схема подключения цилиндров на Газели, то есть сам порядок их активации, для двигателя 406 следующая:

  • сначала смесь воспламеняется в первом цилиндре;
  • затем икра подается на третий;
  • после этого — на четвертый цилиндр;
  • последним в работу вступает второй цилиндр.

Основные элементы СЗ

Вкратце об основных компонентах СЗ:

  • модуль зажигания, включающий в себя несколько катушек;
  • коммутаторное устройство;
  • распределительный механизм;
  • свечи;
  • свечные наконечники;
  • элементы соединения свечей с катушкой — высоковольтные кабеля.

Замена проводки на автомобиле Газель

Причины, вызывающие необходимость замены электрической проводки по схеме в автомобилях Газель, заключаются не только в связи с переборкой силового агрегата, но и:

  1. Вследствие естественного износа проводов;
  2. Расслоения изоляции из-за естественного старения;
  3. Механических повреждений (перегибы, задиры);
  4. Коротких замыканий в той или иной электроцепи;
  5. Окисления контактов и разъемов.

Дополнительные материалы для замены

Помимо покупки новой электропроводки, соответствующие используемому мотору, также подлежат замене:

  1. Высоковольтные провода;
  2. Электронный коммутатор (в поздних версиях моторов серии ЗМЗ-402);
  3. Катушка зажигания;
  4. Реле уровня заряда АКБ;
  5. Контактная группа блока предохранителей;
  6. Замок зажигания.

Места, требующие монтажных работ

Укладка жгута проводов не является сложным делом, тем более, что места их закрепления на раме предусмотрены изначально (желоба, технологические отверстия и т.п.).

Салон Газели с разобранной приборной панелью

Однако, по сложности, работы по замене подразделяются на зоны ответственности:

  1. Подкапотное пространство;
  2. Салон автомобиля;
  3. Задняя часть кузова.

Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке. Более сложными являются салон и подкапотное пространство.

Каким образом работает система зажигания

Система у моделей с 402 мотором функционирует аналогично тем системам, которые установлены на машинах с 406 двигателем или в пятиместном транспорте. Основные задачи, выполняемые установкой, базируются на аккумуляции и последующей трансформации напряжения из низковольтного в высоковольтное. Для этого используются катушки.

Преобразованное от катушки напряжение отправляется к вкрученным в блок свечам. Между свечными электродами формируется искра, от которой происходит воспламенение горючей смеси. Главными этапами для системы зажигания Газели являются:

  • формирование достаточного заряда с низким вольтажом;
  • поднятие заряда до высоких значений;
  • перераспределение импульса между свечами в заданной производителем последовательности;
  • искрообразование на кончиках свечных электродов;
  • своевременное воспламенение топливовоздушной смеси.

Типичные неисправности

Завод УМЗ заявляет о ресурсе двигателей линейки 4216 в 250 тыс. до необходимости капремонта. На практике неисправности проявляются раньше.

Основные проблемы, с которыми приходится сталкиваться владельцам коммерческих авто с двигателем УМЗ из рассматриваемой серии:

  • высокий расход масла на угар через поршневые кольца;
  • подтекания масла;
  • стук клапанов двигателя;
  • отказ электронных датчиков;
  • перегрев двигателя по разным причинам.

К преждевременным поломкам обычно приводят:

  • нарушения правил эксплуатации – водитель излишне «крутит» двигатель и перегружает его, или превышает максимально допустимую загрузку машины;
  • езда в тяжелых условиях трассы;
  • неправильное, неквалифицированное или несвоевременное техническое обслуживание;
  • использование плохого топлива, смазки или охладителя.

Брак в серии 4216 относительно редок, поэтому неисправность чаще всего бывает связана с действительной поломкой, а не заводской недоработкой, хотя и такие случаи имеются.

Другие возможные проблемы:

Двигатель «сопливит» маслом, жидкость появляется на деталях.

Возможная причина – износ заднего сальника коленвала. Проблема часто проявляется при долгой езде на оборотах более 2500, 4216-й не предназначен для работы на очень высоких оборотах. Замена сальников проблему полностью устраняет.

Вибрации двигателя, мотор «дергает» на холостом ходу или в движении.

Проблема возникает из-за неравномерности попадания горючей смеси в цилиндры. Ее причинами могут быть неисправности в системе зажигания (свечи, катушки и т.д.) или впрыске (например, засоренная форсунка). Машина потребляет много топлива, на приборной панели может загораться лампочка Check, а в ЭБУ записывается ошибка пропуска зажигания. В этом случае требуется комплексная диагностика.

Чаще всего причиной становятся разрегулированные клапаны. Для решения проблемы следует провести регулировку. Эта процедура относится к штатным и в норме должна проводиться каждые 15 тысяч пробега. Помимо клапанов, проблему можно частично решить путем установки гидрокомпенсаторов.

Если клапаны в порядке, следует проверить состояние шатунных вкладышей и распредвала.

Прежде чем приступать к разборке двигателя

подготовьте все необходимые для этого инструменты, материалы и вспомогательные приспособления. Набор для работы включает следующие позиции: оправку для сжимания колец; ключи, воротники, трещётки, головки и прочие представители стандартного ремонтного комплекта; динамометрический ключ; головку для откручивания переднего шкива КВ. Традиционно подходит головка на 36; оправку для центровки диска сцепления; набор шестигранных ключей; оправку для обустройства маслосъемных колпачков; рассухариватель клапанов; ветошь. Для большего удобства и эффективности, постарайтесь раздобыть нутромер, а также микрометр. Дополнительно вам понадобится целый арсенал различной автохимии: герметики. Среди владельцев ГАЗов пользуется большим уважением продукция компании ABRO. Для выполнения этой работы вам необходимо подготовить черный и красный или прозрачный герметики; керамический герметик. С помощью данного средства выполняется обработка выхлопной системы; шеллачный лак. К примеру, хорошо зарекомендовали себя товары фирмы Done Deal; фиксатор резьбы. Используется деталь анаэробного типа. Рекомендации в отношении производителей тех или иных средств приведены в соответствии с отзывами большинства пользователей. В целом можете ориентироваться на свои предпочтения и, разумеется, доступный бюджет, но по возможности старайтесь использовать материалы максимально высокого качества – это позволит гораздо реже вспоминать о необходимости ремонта 406 двигателя вашего ГАЗа.

ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года – 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева направо).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

  1. Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;
  2. Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;
  3. Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;
  4. Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Какие требования предъявляют к свечным проводам?

Любой проводник имеет определенный срок службы. Если кабели уложены в жгут, имеют наружную оплетку и закреплены стационарно (защита от вибрационных нагрузок), период эксплуатации равен продолжительности жизни автомобиля. Другое дело – высоковольтный провод катушки зажигания. Он находится в эпицентре неблагоприятных условий: вибрация, высокая температура (а также перепады в зимнее время), пары бензина, поэтому к качеству изоляции высоковольтных проводов и к сердечнику предъявляются высокие требования:

  • Жилы бывают исключительно медными (как известно, этот материал обладает наименьшим сопротивлением), а вот защитный слой может быть силиконовый или резиновый. Остальные материалы изоляции хоть и обладают хорошей защитой, но недостаточно мягкие. Еще одно требование к высоковольтным проводам – эластичность. В противном случае, от постоянной вибрации поверхность просто растрескается;
  • Толщина оболочки – это поиск компромисса. Если произойдет пробой высоковольтных проводов, искра будет образовываться между центральной жилой и корпусом мотора. До свечи напряжение не дойдет, но и наличие искрящего проводника в подкапотном пространстве, мягко говоря, не полезно для авто. Обратная сторона медали – слишком толстый провод неудобен в монтаже, он неэластичный, что затрудняет укладку и обслуживание;
  • Длина высоковольтных проводов – еще одна головная боль производителя. Из закона Ома известно: чем короче проводник, тем меньше потерь для электрического тока. В автомобиле не так просто разместить все взаимодействующие узлы рядом друг с другом. Установка катушки зажигания над свечными колодцами – хорошо для электриков, но плохо для компоновщиков. К тому же, желательно, чтобы кабели были схожей длины, поэтому схема подключения высоковольтных проводов тщательно рассчитывается, и заменить кабели на универсальные означает нарушить режим работы всей системы зажигания на авто.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Двигатель ЗМЗ–406 оборудован микропроцессорной системой зажигания, которая состоит из блока управления системами впрыска топлива и зажигания, двух катушек зажигания типов 30.3705 или 301.3705, свечей, высоковольтных и низковольтных проводов.

Блок управления установлен в салоне автомобиля с правой стороны под панелью приборов, за обивкой боковины кузова.

Катушки зажигания установлены на крышке головки блока цилиндров.

Блок управления получает сигналы от датчиков, установленных на двигателе, и на основе этого корректирует угол опережения зажигания, что позволяет получить оптимальные мощностные, экономические показатели и показатели токсичности.

Электрическая схема комплексной микропроцессорной системы управления двигателем (КМСУД)

Катушка зажигания

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

3. Таким же образом снять вторую катушку.

Проверка

1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.

Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

2. Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,025–0,03 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтными клеммами катушки зажигания.

Омметр должен показать сопротивление 4000–5000 Ом.

Если измеренные параметры отличаются от указанных, катушку необходимо заменить.

Устанавливают катушку зажигания в порядке, обратном снятию.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
