Вы не поверите, но у двигателей бывает от 1 до 64 цилиндров

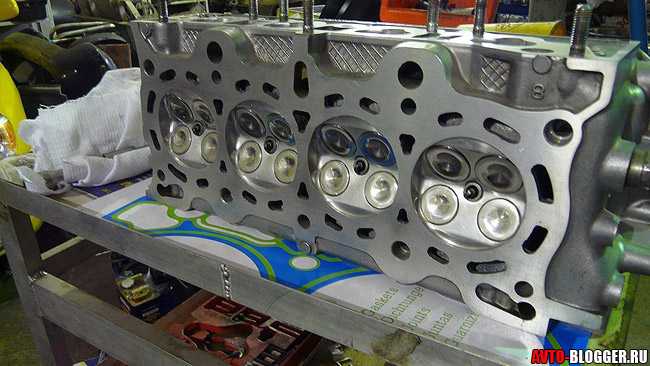

«8» и «16»

Как я писал выше – это считается классическая компоновка. Только второй вариант с «16» или 4–мя клапанами на цилиндр, является более производительным, мощность примерно на 15 – 20 л.с. больше.

Как этого добиваются? По сути, очень просто:

У 8-ми клапанного агрегата, один распределительный вал, который в себе объединяется и впуск и выпуск. То есть и те и другие кулачки, находятся на одном «стержне», если один открывает впуск, то второй находится в противоположном направлении и как бы не работает. Затем они меняются. Здесь небольшая цепь и по сути одна шестерня (или звездочка), фазовращатели на таких моторах применяются крайне редко.

То у 16-ти клапанного варианта, все намного сложнее, но эффективнее. Здесь есть два распределительных вала. Каждый вал работает под свою задачу — есть «впускной» (открывает впускные клапана) и есть выпускной (соответственно выпускные). Усилия распространяются равномерно на два вала, а не на один. Есть такое мнение, что здесь сам клапан немного меньше, чем у «оппонента с одним валом» — возможно, однако нужно сравнивать конкретные модели двигателя.

Зачастую на эти агрегаты устанавливают гидрокомпенсаторы, которые автоматически регулируют тепловой зазор (у восьми клапанного мотора, такое устанавливается крайне редко). ТО есть вам мне нужно регулировать клапана.

Смотрим полезное видео

В итоге из-за увеличенного количества впускных и выпускных отверстий, воздушно-топливная смесь быстрее поступает и быстрее отводится, причем нет излишних механических потерь. Нужно отметить, что на эти варианты зачастую устанавливают фазовращатели, что еще больше повышает эффективность. В итоге и прибавляется мощность в 15 – 20 л.с.

Техническая характеристика

ОБЩИЕ СВЕДЕНИЯ

Расположение цилиндров и направление вращения распределителя зажигания

Расположение цилиндров (со стороны ремня)

Правая сторона (задняя)	1–3–5
Левая сторона (у радиатора)	2–4–6
Порядок работы цилиндров	1–2–3–4–5–6

Головка блока цилиндров

1 – выпускной левый коллектор;2 – прокладка;3 – термозащитный экран выпускного коллектора;4 – прокладка;5 – выпускной правый коллектор;6 – термозащитный экран выпускного коллектора;7 – прокладка головки блока цилиндров;8 – кожух зубчатого ремня;9 – правая головка блока цилиндров;10 – распределительный вал, управляющий впускными клапанами;11 – распределительный вал, управляющий выпускными клапанами;12 – шайба;13 – упорное кольцо;14 – шкив распределитель ного вала;15 – стопорное кольцо;16 – прокладка;17 – крышка головки блока цилиндров;18 – прокладки;19 – впускной коллектор;20 – кронштейн холостого шкива;21 – прокладка;22 – штуцер системы охлаждения;23 – прокладка;24 – кронштейн воздухозаборника;25 – EGR–труба;26 – прокладки;27 – EGR–клапан и вакуумный модулятор;28 – вакуумные трубы;29 – воздухозаборник;30 – прокладки;31 – обводной патрубок системы охлаждения;

32 – термозащитный экран перепускной трубы;33 – уплотнительная шайба;34 – крышка головки блока цилиндров;35 – прокладка;36 – крышка подшипника распределительного вала;37 – распределительный вал, управляющий впускными клапанами;38 – распределительный вал, управляющий выпускными клапанами;39 – задняя пластина головки блока цилиндров;40 – прокладка трубы свечи зажигания;41 – левая головка блока цилиндров;42 – левая проушина двигателя;43 – прокладка головки блока цилиндров;44 – регулировочная прокладка;45 – толкатель клапана;46 – верхняя тарелка пружины;47 – пружина;48 – гнездо пружины;49 – направляющая втулка клапана;50 – клапан;51 – перепускная выхлопная труба;52 – прокладка;53 – термозащитный экран выпускного коллектора;54 – уплотнительное кольцо распредели тельного вала;55 – сухари;56 – уплотнительное кольцо;57 – упорное кольцо;58 – прокладки

Головка блока цилиндров

Неплоскостность:
– двигатель 3VZ-FE (1992 и 1993):
• головка блока цилиндров	0,099 мм
• впускной коллектор	0,099 мм
• выпускной коллектор	1,0 мм
– двигатель 1MZ-FE (1994):
• головка блока цилиндров	0,099 мм
• впускной коллектор	0,078 мм
• выпускной коллектор	0,49 мм

Распределительный вал

Зазор клапанов (на холодном двигателе):
– впускные клапана	0,127 – 0,23 мм
– выпускные клапана	0,28 – 0,38 мм
Диаметр шеек	26,940 – 26,960 мм
Зазор в подшипниках:
– номинальный	0,035 – 0,071 мм
– минимальный	0,099 мм
Высота кулачков:
– двигатель 3VZ-FE (1992 и 1993)
Распределительный вал, управляющий впускными клапанами:
– номинальная	42,158 – 42,260 мм
– предельно допустимая	42,000 мм
– двигатель 1MZ-FE (с 1994)
Распределительный вал, управляющий впускными клапанами:
– номинальная	42,110 – 42,210 мм
– предельно допустимая	42,050 мм
Распределительный вал, управляющий впускными клапанами:
– номинальная	41,960 – 42,050 мм
– предельно допустимая	41,810 мм
Осевой люфт распределительного вала
– номинальный
• двигатель 3VZ-FE(1992 и 1993)	0,033 – 0,078 мм
• двигатель 1 MZ-FE (с 1994)	0,040 – 0,088 мм
– предельно допустимый	0,119 мм
Люфт шестерен распределительного вала:
– номинальный	0,02 – 0,20 мм
– предельно допустимый	0,47 мм
Расстояние между торцами пружины шестерни распределительного вала	22,5 – 22,9 мм

Толкатель клапана

Диаметр	30,96 – 30,97 мм
Диаметр канала толкателя	31,00 – 31,018 мм
Зазор толкателя в головке:
– номинальный	0,022 – 0,050 мм
– предельно допустимый	0,071 мм

Масляный насос

Зазор между внешним ротором и корпусом:
– номинальный	0,099 – 0,170 мм
– предельно допустимый	0,299 мм
Осевой люфт ротора:
– номинальный	0,030 – 0,088 мм
– предельно допустимый	0,149 мм

Моменты затягивания

Двигатель 3VZ-FE (1992 и 1993)
Гайки выпускного коллектора	40 Нм
Болт шкива коленчатого вала	250 Нм
Болты холостого шкива:
– номер 1	35 Нм
– номер 2	40 Нм
Механизм натяжения зубчатого ремня	28 Нм
Шкив распределительного вала	110 Нм
Болты крепления головки блока цилиндров:
– стадия 1	35 Нм
– стадия 2	довернуть на угол 90°
– стадия 3	довернуть на угол 90°
Болты масляного насоса:
– головка болта 12 мм	35 Нм
– головка болта 14 мм	40 Нм
Маховик / пластина привода	85 Нм
Двигатель 1MZ-FE (с 1994)
Выпускной коллектор	50 Нм
Болт шкива коленчатого вала	220 Нм
Болты холостого шкива:
– номер 1	35 Нм
– номер 2	45 Нм
Механизм натяжения зубчатого ремня	28 Нм
Шкив распределительного вала	130 Нм
Болты крепления головки блока цилиндров:
– стадия 1	55 Нм
– стадия 2	довернуть на угол 90°
Маховик / пластина привода	85 Нм

Двигатели автомобилей Лада

Крупнейший из отечественных автобрендов – АвтоВАЗ, входящий в альянс Renault–Nissan–Mitsubishi, обладает поистине безграничными возможностями не только в производстве своей самой обширной линейки автомобилей, но и собственных двигателей внутреннего сгорания.

Механосборочное производство силовых агрегатов ОАО «АВТОВАЗ» сосредоточено на мощностях общей площадью в 200 000 м2. Оно по большей части автоматизировано и располагает более 2000 единиц промышленного оборудования. Количество основных производств – 5 плюс 2 вспомогательных, благодаря чему способно производить более 1 000 000 двигателей в год. Это один из самых больших показателей в Европе и мире в целом.

В технологические процессы входит механическая обработка, сборка и испытания производимых двигателей, то есть полный технический цикл.

Системы двигателя

Современный ДВС состоит и из других вспомогательных систем, которые для удобства восприятия группируют следующим образом:

1. ГРМ (механизм регулировки фаз газораспределения);
2. Система смазки;
3. Система охлаждения;
4. Система подачи топлива;
5. Выхлопная система.

ГРМ — газораспределительный механизм

Чтобы в цилиндр поступало нужное количество топлива и воздуха, а продукты сгорания вовремя удалялись из рабочей камеры, в ДВС предусмотрен механизм, называемый газораспределительным. Он отвечает за открытие и закрытие впускных и выпускных клапанов, через которые в цилиндры поступает топливо-воздушная горючая смесь и удаляются выхлопные газы.

К деталям ГРМ относятся:

• Распределительный вал;
• Впускные и выпускные клапаны с пружинами и направляющими втулками;
• Детали привода клапанов;
• Элементы привода ГРМ.

ГРМ приводится в действие от коленчатого вала двигателя автомобиля. С помощью цепи или ремня вращение передается на распределительный вал, который посредством кулачков или коромысел через толкатели нажимает на впускной или выпускной клапан и по очереди открывает и закрывает их.

Система смазки

В любом моторе есть множество трущихся деталей, которые необходимо постоянно смазывать, чтобы уменьшить потери мощности на трение и избежать повышенного износа и заклинивания. Для этого существует система смазки. Попутно с ее помощью решается еще несколько задач: защита деталей двигателя внутреннего сгорания от коррозии, дополнительное охлаждение деталей мотора, а также удаление продуктов износа из мест соприкосновения трущихся частей. Систему смазки двигателя автомобиля образуют:

• Масляный картер (поддон);
• Насос подачи масла;
• Масляный фильтр с редукционным клапаном;
• Маслопроводы;
• Масляный щуп (индикатор уровня масла);
• Указатель давления в системе;
• Маслоналивная горловина.

Система охлаждения

Во время работы мотора его детали соприкасаются с раскаленными газами, которые образуются при сгорании топливо-воздушной смеси. Чтобы детали двигателя внутреннего сгорания не разрушались из-за чрезмерного расширения при нагреве, их необходимо охлаждать. Охладить мотор автомобиля можно с помощью воздуха или жидкости. Современные моторы имеют, как правило, жидкостную схему охлаждения, которую образуют следующие части:

• Рубашка охлаждения двигателя;
• Насос (помпа);
• Термостат;
• Радиатор;
• Вентилятор;
• Расширительный бачок.

Система подачи топлива

Система питания для двигателей внутреннего сгорания с воспламенением от искры и от сжатия отличаются друг от друга, хотя и имеют ряд общих элементов. Общими являются:

• Топливный бак;
• Датчик уровня топлива;
• Фильтры очистки топлива — грубой и тонкой;
• Топливные трубопроводы;
• Впускной коллектор;
• Воздушные патрубки;
• Воздушный фильтр.

В обеих системах имеются топливные насосы, топливные рампы, форсунки подачи топлива, сам принцип подачи одинаков: топливо из бака с помощью насоса через фильтры подается в топливную рампу, из которой попадает в форсунки. Но если в большинстве бензиновых двигателей внутреннего сгорания форсунки подают его во впускной коллектор мотора автомобиля, то в дизельных оно подается непосредственно в цилиндр, и уже там смешивается с воздухом.

Выхлопная система

Система выхлопа предназначена для отвода отработанных газов из цилиндров двигателя автомобиля. Основные детали, ее составляющие:

• Выпускной коллектор;
• Приемная труба глушителя;
• Резонатор;
• Глушитель;
• Выхлопная труба.

В современных двигателях внутреннего сгорания выхлопная конструкция дополнена устройствами нейтрализации вредных выбросов. Она состоит из каталитического нейтрализатора и датчиков, сообщающихся с блоком управления двигателем. Выхлопные газы из выпускного коллектора через приемную трубу попадают в каталитический нейтрализатор, затем через резонатор в глушитель. Далее через выхлопную трубу они выбрасываются в атмосферу.

Как располагаются цилиндры в двигателях

Существуют разные модели двигателей – это и старинные одно- и двухцилиндровые ДВС, традиционные рядные четырех- и шестицилиндровые модели.

Более крупные агрегаты имели V-образные блоки – такие агрегаты могли иметь восемь и более камер сгорания.

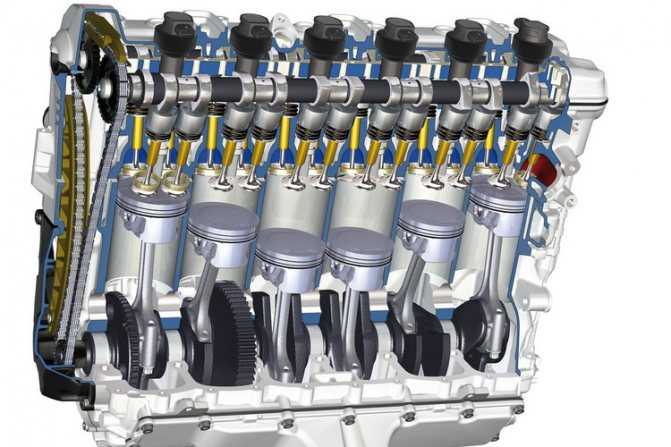

Рядное расположение

При рядном расположении в блоке цилиндры располагаются в один ряд. В такой конфигурации существуют двух, трех, четырех, пяти и даже шестицилиндровые моторы.

Двух- и трехцилиндровые ДВС сейчас устанавливаются на современных авто не так часто, хотя популярность их медленно набирает обороты.

Этому способствовали умные системы приготовления топливной смеси и турбины – например, турбированная версия двухцилиндрового ДВС хетчбека Fiat 500. Трехцилиндровый рядный двигатель можно встретить на «Деу Матиз» и многих других.

Что касается рядной «четверки», то такие блоки устанавливаются в большинстве двигателей для легковых авто – объемы таких движков начинаются от 1 л., а самый объемный рядный ДВС – 2,4 л. и более.

Пятицилиндровые двигатели с рядным расположением на автомобилях, производимых серийно, стали появляться в 70-х годах. В числе первых можно выделить дизельные модели Mercedes – они устанавливались в 1974 году на модели в кузове W123.

А уже в 1976 году построили пятицилиндровый мотор от Audi. Начиная с конца 80-х годов рядная пятерка уже никого не удивляла и успешно устанавливалась на самые разные автомобили Fiat, Volvo и других автобрендов.

Рядная «шестерка», которая в 80-х и 90-х была очень популярна в Европе, нынче превратилась в вымирающий вид.

Про восьмицилиндровые модели и говорить не стоит – с такой компоновкой давно попрощались еще в 30-е годы.

Почему? С увеличением объемов блоки также увеличивались. Это создавало конструкторам и инженерам массу проблем при компоновке.

К примеру, втиснуть рядную восьмерку в переднеприводный автомобиль получилось только в двух случаях – это Austin Maxi 2200, который производился в 60-х, и Volvo S80.

В два ряда

Как сделать большой рядный ДВС короче и компактнее?

Двигатель можно “разрезать” пополам, установить две части рядом и заставить поршни вращать один коленчатый вал. Такие моторы имеют форму буквы “V».

Здесь камеры сгорания располагаются в два ряда под углом друг к другу. Такая конфигурация очень популярна у производителей и уступает только рядной «четверке».

В первые такой силовой агрегат появился на Lancia Aurelia, это был 1950 год. За счет своих компактных размеров автомобиль быстро стал популярным среди автомобилистов.

Принцип работы дизельного мотора

Рабочий цикл дизеля отличается от атмосферного по способу смесеобразования и воспламенения. Вместо готовой смеси в камеру сгорания подается воздух. За счет сжатия температура в ЦПГ дизельного двигателя увеличивается. Затем происходит подача топлива через форсунки.

Из-за высокой температуры и давление в цилиндрах дизельного агрегата дизтопливо самовоспламеняется — происходит рабочий ход. Рабочий ход заканчивается выхлопом отработанных газов.

Начало нумерация

Единого стандарта для определения нумерация цилиндров не существует. Поэтому как считаются цилиндры в двигателе нужно смотреть в технической инструкции к транспортному средству.

На нумерацию цилиндров в двигателе влияют следующие факторы:

• тип ходовой машины: с задним или передним приводом;
• расположение цилиндров в двигателе: рядное, V- образное, оппозитное;
• направление вращения коленчатого вала;
• количество цилиндров в двигателе.

Для тех, кто задумал провести обслуживание необходимо знать, как проверить цилиндры двигателя. Где первый цилиндр двигателя можно определить по нескольким факторам:

• Как считать цилиндры двигателя в зависимости от типа привода: для марок с передними ведущими колесами первый цилиндр считаться со стороны пассажирского места.
• На задне-приводных моделях порядок работы цилиндров двигателя начинается со стороны радиатора.

Сколько цилиндров в двигателе, метод установки зависит от завода изготовителя. Некоторые производители используют вариант обратной нумерации, при котором счет начинается со стороны салона. В автопроизводителей французских марок подсчет начинается от коробки передач или в зависимости от стороны крутящего момента.

Общие положения

Чтобы понять, как рассматриваемый параметр может влиять на характеристики транспортного средства, важно знать устройство ДВС. Если говорить вкратце, двигатель состоит из следующих элементов:

Если говорить вкратце, двигатель состоит из следующих элементов:

• Блока цилиндров;
• Головки блока;
• Камеры сгорания;
• Поршня, который объединен с коленвалом через КШМ;
• Система подачи и зажигания горючей смеси;
• Клапана, через которые отводятся продукты горения (отработавшие газы);
• Картера.

В задачу двигателя входит преобразование одного вида энергии в другой, а именно тепловую энергию (сжигание топливной смеси) в механическую (вращение коленвала). После подготовки горючее под давлением направляется в камеру сгорания и зажигается.

В результате создается давление, достаточное для выталкивания поршня, вращающего коленвал машины.

Принцип работы

Машина с ДВС (двигателем) должна ездить, а для этого ей необходимо совершить механическое усилие. Именно его и производит двигатель, который передает вращательную силу на колеса автомобиля. Те вращаются, и транспортное средство начинает движение. Это очень примитивное объяснение, которое позволит лишь отдаленно понять, что это такое – ДВС в машине. Главная цель двигателя – преобразование бензина (или дизельного топлива) в механическое движение. Сегодня самый простой способ заставить автомобиль двигаться – это сжечь топливо внутри мотора. Именно поэтому двигатель внутреннего сгорания получил соответствующее название. Все они работают по одинаковому общему принципу, хотя есть некоторые разновидности: дизельные, с карбюраторными или инжекторными системами питания и так далее.

Итак, принцип мы поняли: топливо сгорает, высвобождает при этом большие объемы энергии, которые толкают механизмы в двигателе, что приводит к вращению коленчатого вала. Усилия затем передаются на колеса, и машина начинает движение.

Принцип работы четырехтактного двигателя

Такты четырехтактного двигателя

Четырехтактные двигатели используются во всех автомобилях, крупной технике, авиации

Это так называемый классический вид ДВС, которому конструкторы уделяют всё свое внимание. Условно работу каждого цилиндра в ЦПГ можно разделить на 4 этапа (такта)

Это впуск, сжатие, сгорание, выпуск. На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации.

1. На такте впуска поршень в цилиндре движется вниз, от клапанов к нижней мертвой точке (НМТ). Когда он начинает опускаться, открывается впускной клапан и в цилиндр поступает топливно-воздушная смесь (или только воздух, если двигатель с непосредственным впрыском). При движении поршень сам «накачивает» нужный объем воздуха в камеру сгорания, если двигатель атмосферный, или воздух поступает под напором, если установлен турбонаддув.
2. Дойдя до нижней мертвой точки поршень начинает подниматься. При этом впускной клапан закрывается, и при движении поршень сжимает воздух с распыленным в нём топливом до критического давления.
3. Как только поршень условно доходит до верхней мертвой точки и компрессия становится максимальной, срабатывает свеча зажигания и топливо вспыхивает (дизтопливо зажигается при сжатии само, без искры). Микровзрыв от вспышки толкает поршень снова вниз, к НМТ.
4. И на четвертом такте открывается выпускной клапан. Поршень снова движется вверх, выдавливая из камеры сгорания выхлопные газы в выпускной коллектор.

Работа четырехтактного двигателя

По сути, полезной работы в двигателе только один такт из четырех, когда при сгорании топлива создается избыточное давление, толкающее поршень. Остальные три такта нужны как вспомогательные, которые не дают импульса к движению, но на них расходуется энергия.

При таких условиях двигатель мог бы остановиться, когда кривошипно-шатунный механизм (КШМ) приходит к энергетическому равновесию. Но чтобы этого не произошло, используется  большой маховик, соединенный с системой сцепления, и противовесы на коленвале, уравновешивающие нагрузки от работы поршней.

Принцип работы двухтактного двигателя

Такты двухтактного двигателя

Двухтактные двигатели используются не слишком широко. В основном это моторы скутеров и мопедов, легких моторных лодок, газонокосилок. Весь рабочий процесс такого двигателя можно разделить на два основных этапа:

1. В начале движения поршня снизу вверх (от нижней мертвой точки к верхней) в камеру сгорания поступает топливно-воздушная смесь. Поднимаясь, поршень сжимает ее до критической компрессии, и когда он находится в верхней мертвой точке, происходит поджиг.
2. Сгорая, топливо толкает поршень вниз, при этом одновременно открывается доступ к выпускному коллектору и продукты сгорания выходят из цилиндра. Как только поршень достигает нижней мертвой точки (НМТ), повторяется первый такт – впуск и сжатие одновременно.

Работа двухтактного двигателя

Казалось бы, двухтактный двигатель должен быть вдвое эффективней четырехтактного, ведь здесь на полезное действие приходится половина работы. Но в реальности мощность двухтактного двигателя намного ниже, чем хотелось бы, и причина этого кроется в несовершенном механизме газораспределения.

При сгорании топлива часть энергии уходит в выпускной коллектор, не выполняя никакой работы кроме нагрева. В итоге, двухтактные двигатели применяются только в маломощном транспорте и требуют особых моторных масел.

Устройство ДВС

Устройство двигателя внутреннего сгорания логично рассматривать с поршня, так как он является основным элементом работы. Он представляет собой своеобразный «стакан» с пустой полостью внутри.

Поршень имеет прорези, в которых фиксируются кольца. Отвечают эти самые кольца за то, чтобы горючая смесь не выходила под поршень (компрессионное), а так же за то, чтобы масло не попадало в пространство над самим поршнем (маслосъемное).

Порядок работы

• При попадании внутрь цилиндра топливной смеси, поршень проходит четыре вышеописанных такта, и возвратно-поступательное движение поршня приводит в движение вал.
• Дальнейший порядок работы двигателя следующий: верхняя часть шатуна закреплена на пальце, который находится внутри юбки поршня. Кривошип коленвала фиксирует шатун. Поршень, при движении, вращает коленвал и последний, в свое время, передает крутящий момент системе трансмиссии, оттуда на систему шестерен и далее к ведущим колесам. В устройстве двигателей автомобилей с задним приводом посредником до колес выступает еще и карданный вал.

Конструкция ДВС

Газораспределительный механизм (ГРМ) в устройстве двигателя внутреннего сгорания отвечает за впрыск топлива, а так же за выпуск газов.

Механизм ГРМ состоит из верхнеклапанного и нижнеклапанного, может быть двух видов – ременной или цепной.

Шатун чаще всего изготавливается из стали путем штамповки или ковки. Есть виды шатунов, изготовленные из титана. Шатун передает усилия поршня коленвалу.

Коленвал из чугуна или из стали представляет собой набор коренных и шатунных шеек. Внутри этих шеек есть отверстия, отвечающие за подачу масла под давлением.

Головка блока цилиндров (ГБЦ), большинства двигателей внутреннего сгорания, как и блок цилиндров, чаще всего изготавливается из чугуна и реже из различных сплавов алюминия. В ГБЦ находятся камеры сгорания, каналы впуска – выпуска, отверстия свечей. Между блоком цилиндров и ГБЦ находится прокладка, обеспечивающая полную герметичность их соединения.

В систему смазки, которую включает в себя двигатель внутреннего сгорания, входит поддон картера, маслозаборник, маслонасос, масляный фильтр и масляный радиатор. Все это соединено каналами и сложными магистралями. Система смазки отвечает не только за уменьшения трения между деталями мотора, но и за их охлаждение, а также за уменьшение коррозии и износа, увеличивает ресурс ДВС.

Устройство двигателя, в зависимости от его вида, типа, страны изготовителя, может быть чем-либо дополнено или, напротив, могут отсутствовать какие-то элементы ввиду устаревания отдельных моделей, но общее устройство двигателя остается неизменным так же, как и стандартный принцип работы двигателя внутреннего сгорания.

Дополнительные агрегаты

Само собой, двигатель внутреннего сгорания не может существовать как отдельный орган без дополнительных агрегатов, обеспечивающих его работу. Система запуска раскручивает мотор, приводит его в рабочее состояние. Существуют разные принципы работы запуска в зависимости от типа мотора: стартерный, пневматический и мускульный.

Трансмиссия позволяет развить мощность при узком диапазоне оборотов. Система питания обеспечивает ДВС двигатель малым электричеством. В нее входит аккумуляторная батарея и генератор, обеспечивающий постоянный поток электричества и заряд АКБ.

Выхлопная система обеспечивает выпуск газов. В любое устройство двигателя автомобиля входят: выпускной коллектор, который собирает газы в единую трубу, каталитический конвертер, который снижает токсичность газов путем восстановления оксида азота и использует образовавшийся кислород, чтобы дожечь вредные вещества.

Глушитель в этой системе служит для того, чтобы уменьшить выходящий из мотора шум. Двигатели внутреннего сгорания современных автомобилей должны соответствовать установленным законом нормам.

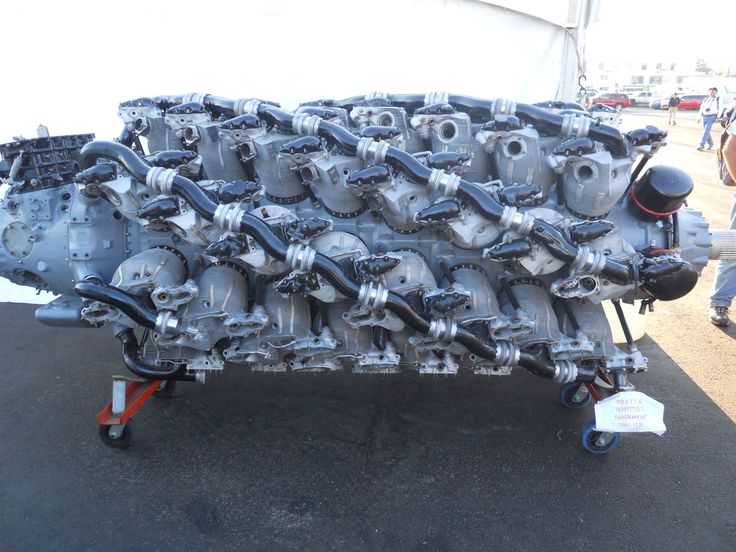

14, 16, 18, 20 и более цилиндров в моторе.

Сколько цилиндров имеет Ваш автомобиль? Уверенны, что большинство из Вас ответят три или четыре. К сожалению, большинство производителей стали уменьшать количество цилиндров в двигателях, сохраняя прежнюю мощность за счет новых технологий и турбин. Поэтому за последние годы автомобили с восьми цилиндрами в двигателе и более становятся редкостью. Тем не менее, все-таки определённые марки продолжают выпускать мощные автомобили с V8 или W12 силовыми агрегатами. А как Вы думаете, есть ли автотранспорт с мощными двигателями больше 12 цилиндров, к примеру, имеющие 14, 16, 18 или более цилиндров?

В одной страховой компании на глаза нам попалась анкета, которая заполняется при оформление полиса Каско, в которой был вопрос.

«Укажите количество цилиндров Вашего двигателя». К вопросу предлагались варианты ответа: от 1 до 24 цилиндров. Нас это очень удивило, и мы решили выяснить, какие автомобили и транспортные средства имеют моторы с цилиндрами больше 12.

Расход масла

Для исправного автомобиля расход масла не должен превышать 1л/1000 км.

Выбирая моторное масло, нужно правильно расшифровывать его обозначения. В общих случаях, вид масла обозначается так – xxWxx. Первое число обозначает степень густоты масла, второе – его вязкость. Например, к синтетическим маслам можно отнести 0W40, 5W40, к полусинтетическим – 10W40, к минеральным – 15W40, 20W40. Чем больше густота и вязкость масла, тем выше прочность и надежность мотора.

Будьте внимательны, ибо можно с легкостью испортить двигатель, ведь масла 70W90 и 95W100 предназначены только для трансмиссионной системы.

16 цилиндров в моторе.

Автомобильный транспорт с шестнадцатью цилиндровыми силовыми агрегатами как ни странно, достаточно распространен на некоторых классах автомашин. Самый известный агрегат V16, это мотор от фирмы «Кадиллак», который устанавливается на автомодель Phaeton. Более современной моделью, где устанавливается этот мотор, является концепция автомобиля Caddy.

Компания «Alfa Romeo» экспериментировала с этими шестнадцатьцилиндровыми двигателями еще на автомобиле 6C Bimotore (на первой модели Ferrari). Но там стоял неполноценный 16-ти цилиндровый двигатель а сразу два мотора, которые имели по 8 цилиндров (один с передней части машины, другой с задней части).

Только потом появился гоночный автомобиль с двигателем V16 марки Альфа-Ромео Tipo 162.

Далее после него появляется концепт-кар Tipo 163.

Этот автомобиль напоминает модель автомобиля Buckminster Fuller Dymaxion.

Несколько лет спустя компания «Alfa Romeo» выпускает еще один гоночный автомобиль модель Tipo 316 с тем же 16-ти цилиндровым мотором.

Вот еще друзья один двигатель с шестнадцатью цилиндрами. Это мотор BRM P83 от компании «British Racing Motors».

Компания «Porsche» оснастила свою «917» модель 16-ти цилиндровым силовым агрегатом, который был менее мощным, чем сам автомобиль оснащенный мотором с 12-ти цилиндрами.

CIZETA V16T — это псевдо 16-ти цилиндровый мотор от фирмы «Giorgio Moroder».

Два двигателя автомобиля Ferrari V8 были модернизированы в один единый шестнадцатицилиндровый блок.

В то время публика жаждала, чтоб на машинах было еще больше цилиндров, что заставляло разработчиков и инженеров автофирм вести в этом направлении разработки, чтобы однажды удивить весь р новыми мощными моторами.

И конечно же не стоит забывать о том самом знаменитом двигателе W16, который был установлен на модели Bugatti Veyron.

Разновидности 12-цилиндровых силовых агрегатов

Существует немало типов таких моторов, включая довольно экзотические и редко встречающиеся:

• L12 – ДВС с рядным расположением всех двенадцати цилиндров, при котором усилия всех поршней направлены на вращение коленвала. Характеризуется простотой конструкции, отличной сбалансированностью, небольшой шириной и значительной длиной, что делает невозможным использование этого типа моторов в легковых автомобилях. Зато они весьма распространены в судостроении;
• V12 – моторы с V-образным расположением цилиндров (два ряда по 6, расположенные напротив друг друга под углом 60°). Самая распространённая в автомобилестроении разновидность;
• W12 – W-образный двенадцатицилиндровый двигатель, характеризующийся более компактными размерами по сравнению с V12-цилиндровим собратом. Главный недостаток таких агрегатов – они менее сбалансированы и не достигают такой плавности в работе, как у оппонентов;
• X12 – двенадцатицилиндровый мотор, у которого один коленвал вращают три ряда цилиндров (по четыре в каждом ряду). Из-за сложности реализации такой вариант встречается нечасто;
• F12 – оппозитный ДВС, который отличается от V12 оппозитным расположением рядов цилиндров с втрое большим углом (180°) между ними. Такая конструкция предполагает увеличенную ширину и меньшую высоту, а также низко расположенный центр тяжести. Такие разновидности используются в основном в спортивных и гоночных автомобилях – на серийные их устанавливают крайне редко.

От чего зависит нумерация цилиндров двигателя

Тем не менее, важно знать, что каким бы ни была компоновка двигателя и расположение цилиндров, в цилиндре № 1 – главный цилиндр, всегда располагается свеча № 1. Естественно, это порядок, в котором пронумерованы цилиндры любого двигателя

От чего зависит расположение и нумерация цилиндров двигателя:

Естественно, это порядок, в котором пронумерованы цилиндры любого двигателя. От чего зависит расположение и нумерация цилиндров двигателя:

• тип привода: передний или задний;
• тип двигателя: рядный или V-образный;
• способ установки двигателя: поперечный или продольный;
• направление вращения двигателя: по или против часовой стрелки.

Расположение цилиндров в многоцилиндровых двигателях, выглядит следующим образом:

• вертикально – то есть в один ряд, без угловых отклонений;
• наклонно – под углом 20°;
• V- образно – в два ряда. Углы между рядами могут быть 90 или 75 градусов;
• оппозитно (горизонтально) – угол между цилиндрами равен 180°. Такое расположение цилиндров применяется в двигателях для автобусов, что позволяет размещать двигатель под полом салона, освобождая полезную площадь.

Двигатели в автомобилях Лада Ларгус

Двигатель под индексом 11189

Еще один 1.6-литровый 8-клапанный мотор, аналогичный 11186. Ставится на автомобили Лада Ларгус с 2016 года.

Основным отличием стала более развитая система охлаждения, включающая большее количество каналов для циркуляции жидкости и форсунок охлаждения днища поршней из-за большей теплонагруженности двигателя.

С 2016 года ставится на две модификации одной модели – Лада Ларгус.

Ресурс двигателя, несмотря на конструктивную схожесть с моторами от «Грант», на практике выше 200 000 км.

Плюсы и минусы аналогичны двигателям Лада Гранта.

Среди восьмиклапанников объемом 1.6 литра в производстве остаются эти два мотора. Некогда линейка упрощенной конструкции насчитывала большее количество вариаций, в том числе: двигатель под индексом 11183 или его модификацию с электронной педалью газа – 11183-50 (снят с производства в 2015 году); ВАЗ-21114, ставившийся на ряд моделей от «Десяток» (2110), до ВАЗ-2115 и Калина (производство закончилось в 2013 году); и агрегат 21116, облюбовавший подкапотное пространство Lada Priora. Модель в последний раз сошла с конвейера в 2018 году. Вместе с ней ушел на пенсию и силовой агрегат.

Двигатель под индексом 21129

Пожалуй, самый технически продвинутый силовой агрегат в модельной линейке 1.6-литровых моторов. При своей технической схожести с «Грандовским» мотором 21127, на базе которого он построен, двигатель рассчитан на эконормы Евро-5.

Сделано это было благодаря комплексу мер, в которые вошла перепрошивка электронного блока управления, снижение степени сжатия, а также доработка впуска и выпуска в соответствии с нормами.

Минусы аналогичны минусам модели 21127.

Версия мотора устанавливается на Lada Largus, Vesta и Xray.

Советы и рекомендации

Итак, если вы не знаете, как выбрать двигатель для автомобиля, приведенная выше информация позволяет ответить на ряд основных вопросов. Определившись с типом агрегата (бензин или дизель), необходимо также учитывать отдельные особенности того или иного ДВС.

Одной из важнейших характеристик является мощность (ее должно хватать), причем также нужно обращать внимание на то, как она достигается, путем увеличения рабочего объема и использования большого количества клапанов на цилиндр или же за счет турбонаддува. Если двигатель атмосферный, тогда ресурс такого ДВС больше, что особенно актуально при покупке авто с пробегом

По этой же причине следует помнить, что V-образные двигатели хотя и бывают атмосферными, при этом они намного сложнее рядных. Более того, ремонт и обслуживание зачастую оказывается на том же уровне или даже дороже турбомоторов. Если же говорить об оппозитных силовых агрегатах, следует учитывать их небольшую распространенность и другие сложности.

Кстати, что касается механизма газораспределения, отдельно нужно обращать внимание на то, какой привод имеет конкретный двигатель. Дело в том, что моторы бывают с цепным и ременным приводом ГРМ

Если коротко, цепь принято считать более надежным решением с увеличенным ресурсом. При этом обслуживать цепной привод все равно нужно, а производить замену цепи ГРМ, успокоителей и натяжителей цепи достаточно дорого.

Ремень конструктивно проще, стоимость обслуживания такого привода заметно дешевле цепи. Но менять его нужно чаще, параллельно следует устанавливать и новые ролики (обводной, натяжной). Если говорить о надежности, для исключения риска обрыва ремня ГРМ его нужно менять каждые 50-60 тыс. км пробега.

Однако в последнее время для удешевления конструкции и снижения веса и размеров ДВС многие автопроизводители стали устанавливать «облегченные» однорядные цепи. Это значит, что обрыв такой цепи уже через 100-120 тыс. км. вполне реален. Другими словами, каждые 100 тыс. цепь также желательно менять.

Главным плюсом цепи однозначно можно считать только то, что она редко рвется неожиданно, в отличие от ремня. При износе и ослаблении цепь сначала шумит, что и указывает водителю на необходимость обслуживания элемента. В случае с ремнем обрыв может произойти внезапно, а результатом обрыва, причем как ремня, так и цепи, обычно является то, что в двигателе гнет клапана.

Получается, при выборе того или иного двигателя необходимо учитывать, какой привод ГРМ имеет конкретный мотор. Если планируется покупка авто с пробегом от 100 тыс. км. и больше, причем силовой агрегат имеет цепь, тогда в большинстве случаев следует быть готовым к ощутимым дополнительным расходам на замену цепи.
