Нет компрессии в двигателе: что делать

ЗИЛ 131 кунг 2дв. фургон, 150 л.с, 5МКПП, — низкая компрессия в двигателе

Причины низкой компрессии двигателя

Низкая компрессия является плохим показателем для мотора. Что касается низкой компрессии, в этом случае двигатель плохо заводится на холодную, дымит, не тянет, заметно перерасходует масло, топливо и т.д. В бензиновых моторах при попытках запуска агрегата с низкой компрессией дополнительно заливает свечи, что еще больше осложняет ситуацию.

На практике снижение компрессии или ее полное отсутствие чаще всего возникает по следующим причинам:

Например, износ двигателя и нарушение геометрии цилиндров, а также образование задиров на стенках цилиндров в результате попадания металлической стружки может привести к снижению компрессии. Проблемы с прокладкой ГБЦ укажут на то, что герметичность окажется нарушенной. Также после перегревов ДВС в блоке или головке может возникнуть трещина. Еще неплотное прилегание (в результате закоксовки или неправильной регулировки), разрушение тарелки клапана (часто от прогара) приводит к тому, что должного закрытия не происходит, компрессия падает.

Еще не следует исключать и естественный износ мотора, когда в двигателе с пробегом происходит увеличение зазора между стенкой цилиндра и поршнем. Параллельно стоит упомянуть и проблемы с самими поршнями (разрушение, прогар и т.д.).

Если в двигателе нет компрессии или компрессия низкая

Снижение компрессии указывает на необходимость ремонта силового агрегата, что предполагает разборку и дефектовку ДВС. Только после указанных процедур можно получить представление о том, в каком состоянии находится ЦПГ и ГРМ, а также другие элементы и узлы двигателя.

Анатолий Шарапов | Автор темы: Ностальгия

В 1953 году на Московском автомобильном заводе им.Сталина началась разработка автомобиля ЗИС-125 (ЗИС-150М), предназначенного для кардинальной замены выпускавшейся в те годы (и не слишком удачной по конструкции) модели ЗИС-150. Доработанный опытный образец этого грузовика, но уже под цифровым индексом «130», рассчитанный на перевозку 4 т груза, на ЗИЛе собрали в декабре 1956 г. Разработкой машины руководил главный конструктор ЗИЛа по грузовым автомобилям Анатолий Маврикиевич Кригер, а ведущим конструктором был назначен Георгий Александрович Феста. Им помогали конструкторы Г.Г. Михайлов, А.Г. Зарубин, Б.Я. Сосков, Я.М. Шендерович, А.П. Зигель, Г.А. Матеров и многие другие.

Двигатель ЗИЛ 130 технические характеристики

При конструировании силовой установки за базу принят агрегат, который использовали на машине повышенного комфорта ЗИЛ-111. После улучшения и доработки, мотор частично походил на первоначальное изделие, но отличия имелись.

Двигатель ЗИЛ 130 технические характеристики:

Голова остова мотора:

Замер компрессии бензинового и дизельного мотора

В списке общих требований для того, чтобы точно замерить компрессию, находятся:

1. Двигатель должен быть прогрет до 80-90 градусов;
2. Подача топлива должна быть обязательно отключена;
3. Все без исключения свечи должны быть выкручены;
4. Стартер должен быть абсолютно исправным;
5. Аккумулятор необходимо полностью зарядить;

• В случае с механической коробкой переключения передач можно включить верхнюю (повышенную) передачу, а также предотвратите возможность передвижения автомобиля. Для этого следует использовать стояночный тормоз и/или противооткатные упоры. Допускается также замер компрессии в положении рычага МКПП «нейтраль». В машинах с «автоматом» селектор устанавливается в режим парковки (Р).
• Следующим шагом становится проверка состояния воздушного фильтра. Загрязненный фильтр перед замерами компрессии меняют на новый. Вторым способом является временное отсоединение от впуска трубопровода для подачи воздуха.
• В бензиновых ДВС потребуется отключение системы зажигания. Для этого необходимо произвести отсоединение от прерывателя проводки для подачи низкого напряжения, которое подводится к катушке зажигания. Моторы, оборудованные распределителем зажигания, потребуют снятия с катушки главного высоковольтного провода. Указанный провод далее подсоединяют на массу.
• Для эффективного отключения топливоподачи в конструкциях, которые включают в себя механический бензонасос, потребуется отсоединение топливной магистрали. Далее патрубок глушат. Для электробензонасоса будет достаточно убрать контакт с его реле.
• После осуществляется очистка от грязи мест для установки свечей зажигания и производится снятие наконечников высоковольтных проводов со свечей. Затем свечи выкручиваются.
• С выкрученными свечами потребуется осуществить несколько проворотов двигателя стартером. Процедура необходима для того, чтобы очистить цилиндры от возможного нагара и других отложений.

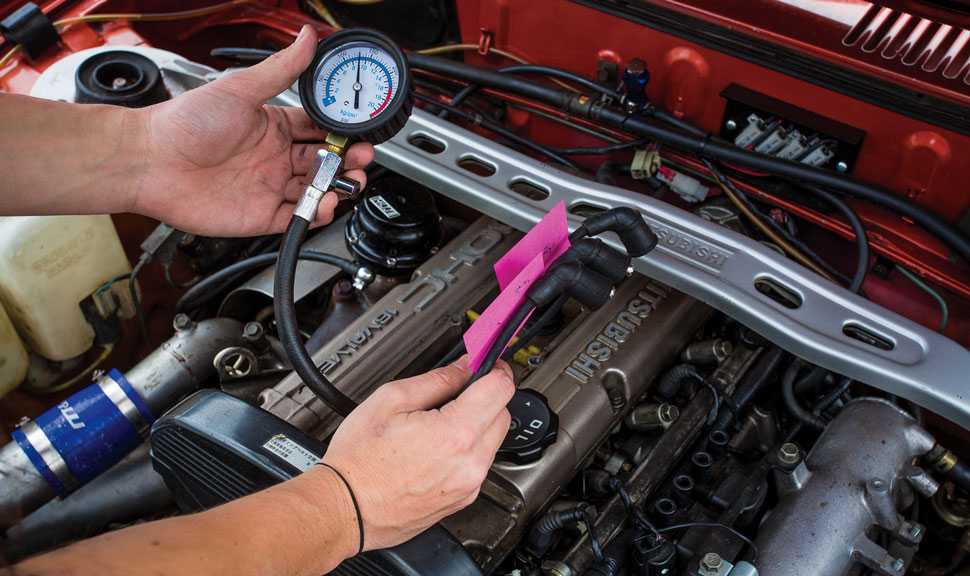

• Последним этапом становится соединение компрессометра со свечным колодцем цилиндра. Измерять компрессию лучше с напарником, который выжмет до упора педаль акселератора. Педаль газа выжимается для того, чтобы замер компрессии производился с открытой дроссельной заслонкой, а сопротивление во впуске благодаря этому было снижено. С выжатой педалью мотор крутят стартером около 5 секунд. Необходимо следить за тем, когда на шкале появится самое высокое значение. Указанное значение отмечают и переходят к дальнейшим замерам в других цилиндрах мотора.

Что касается особенностей замера компрессии на дизельном двигателе, тогда:

• Отключение подачи топлива в дизеле достигается путем отжатия вниз рычага отсечки. Данный рычаг находится на ТНВД. Вторым способом является отключение электромагнитного клапана, что также приведет к блокировке топливоподачи в дизельный ДВС. Указанный клапан находится на топливопроводе, который отвечает за подачу горючего.
• Компрессометр в дизеле подключается через отверстия форсунок или свечей накала. Это зависит от того, до каких элементов удобнее добраться, а также соответственно рекомендациям для конкретного типа дизельного двигателя.
• Для замера компрессии на дизеле потребуется особый компрессометр, который будет иметь соответствующий наконечник для надежного закрепления в отверстии форсунки или свечи накаливания. Порог максимального замера у такого компрессометра для дизеля должен быть выше сравнительно с бензиновым аналогом. Дизельный компрессометр должен иметь возможность фиксировать давление около 60 атмосфер.
• При замере компрессии дизеля необходимость нажимать на педаль газа исключена. Дело в том, что в устройстве большинства дизельных моторов дроссельной заслонки нет. Отдельно стоят только дизели, которые имеют специальный клапан во впуске. Клапан необходим для создания разрежения. Разрежение обеспечит функциональность вакуумного регулятора и усилителя тормозов.

Подачу топлива нужно отключать для того, чтобы горючее не смывало так называемый масляный клин. Для прекращения топливоподачи можно воспользоваться одним из перечисленных способов отключения бензонасоса, ТНВД или форсунок. Свечи нужно обязательно выкручивать все.

Если осуществлять замер, выкручивая только свечу в одном цилиндре, тогда заметно увеличение сопротивления вращению коленвала. В момент прокручивания стартером это сопротивление приводит к снижению оборотов. При неисправностях батареи или слабой АКБ можно использовать пусковое устройство, хотя данный способ не рекомендуется.

Технические характеристики

Отдельного внимания заслуживают технические характеристики двигателя ЗИЛ 130.

Мотор устанавливается на следующие модели автомобилей: ЗИЛ 130, 131, 375 и 508.

Также хочется отметить, что двигатель ЗИЛ 508 имеет три компрессионных и одно маслосъёмное кольцо. Отдельного внимания заслуживает термостат двигателя ЗИЛ 508. Он имеет твердое наполнение и устанавливается в выпускном патрубке. В основе системы охлаждения двигателя ЗИЛ 131 лежит жидкость, полностью закрытый тип с принудительной циркуляцией.

Если говорить про поршневой палец, то у двигателя ЗИЛ 375 он изготовлен из стали, полностью пустотелый и плавающий. Это относится к некой особенности автомобиля. Маховик на двигатель ЗИЛ 375 изготовлен из качественного чугуна, оснащен стальным венцом для пуска силового агрегата от стартера. Говоря о системе питания двигателя ЗИЛ 375, то в ней присутствует принцип принудительной подачи порции топлива.

Какова норма?

Если говорить о бензиновых моторах, то данный параметр составляет в среднем от 11 до 12 килограмм на квадратный сантиметр. Такая компрессия на большинстве автомобилей марки «Дэу», «Форд», «Киа», «Тойота» и прочих. Самый высокий – у «Мазды» шестой серии. Так, производитель выделяет норму в 16 килограмм на квадратный сантиметр. Но есть и двигатели, где нормой считается показатель в 7-7,5. Как правило, это старые дефорсированные моторы с низкой степенью сжатия. Ярким примером может послужить двигатель ЗИЛ-130 или от ГАЗ-3307. Норма компрессии в цилиндрах этих грузовиков – 7 килограмм на сантиметр квадратный. Сделано это с целью перехода двигателя на более низкооктановый бензин. Как показывает практика, такие моторы легко «переваривают» 76-й и 72-й бензин, даже самого сомнительного происхождения.

Теперь перейдем к дизельным моторам. Здесь средний показатель находится в районе 25-30. Критическим показателем для дизелей является давление в 20 килограмм на квадратный сантиметр. В таком случае мотор может даже не завестись.

Плохая компрессия в двигателе

Поведение автомобиля изменилось. Двигатель запускается не с первой прокрутки стартером или требует продолжительного вращения, а при минусовой температуре окружающей среды может вообще не запуститься. Если вывернуть свечи зажигания и осмотреть их визуально, то причина отказа в запуске становится ясной — свечи «мокрые» от переизбытка топлива, поступающего в цилиндры. Это симптомы плохой компрессии в двигателе.

Признаки

• двигатель завелся, после прогрева работает ровно на холостом ходу, но при движении ощущается потеря мощности;
• провалы при разгоне и увеличился расход топлива;
• работает с пропусками воспламенения — «троит».

Что делать, если выявлены вышеперечисленные признаки

Во избежание дальнейшего и скорого износа необходимо в кратчайшие сроки установить причины и выявить узлы, подлежащие ремонту.

По результатам замера компрессии возможны следующие показатели:

• высокая — больше 15;
• низкая — меньше 12;
• нет — 0.

Повышение компрессии в моторе видно по выхлопным газам — цвет становится сизо-белым и увеличивается расход масла. При разгоне появляется звон поршневых пальцев. Большая компрессия вызывает увеличение нагара на тарелках клапанов и направляющих, а на стенках камеры сгорания образуется слой кокса, уменьшающий объем камеры и соответственно изменяющий степень сжатия цилиндров.

Высокая компрессия постепенно вызывает детонационные стуки двигателя, разрушающие шатунно-поршневую группу.

Причина завышенной компрессии

Анализ ревизии двигателя показывает, что причина не одна. В таблице приведены причины повышенной компрессии в моторе:

Причина низкой компрессии

Слабая компрессия выявляется при его запуске, особенно в холодную погоду, а также признаки обнаруживаются в потере динамики и увеличению расхода топлива.

Низкая компрессия увеличивает скорость износа двигателя, а если дефект в одном цилиндре, то холостой ход неустойчив, машина часто глохнет или занижает обороты холостого хода.

В таблице приведены основные причины:

Если нет компрессии в одном или более цилиндров, то двигатель очень плохо заводится, а заведенный тут же начинает работать несбалансированно, с сильными вибрациями и тряской.

Если же пропала компрессия одновременно во всех цилиндрах — двигатель не заведется. Одной из причин может быть обрыв ремня ГРМ на заведенном двигателе и столкновение поршня с клапанами. После удара клапана гнутся. Система газораспределения теряет герметичность, и сжимаемая топливовоздушная смесь с большой скоростью направляется в впускной и выпускной коллекторы.

Также пропадает компрессия в одном из цилиндров из-за сильного прожига тарелки клапана. Есть примеры, когда от 40 до 50% площади тарелки клапана оплавлено и компрессия равна нулю. Это легко определить и без компрессометра. Достаточно завернуть в этот цилиндр свечу и при прокрутке стартером коленчатый вал будет вращаться легко и однородно, не выделяя такты сжатия.

При замере компрессии желательно наблюдать за стрелкой измерителя давления (манометра) и следить за динамикой его нарастания. По скорости нарастания компрессии можно косвенно определить в какой группе деталей сильный износ. Если на первом такте манометр показывает низкую компрессию (3-5 атм), а при последующих тактах скорость нарастания давления увеличивается, то с большой вероятностью можно установить, что изношены поршневые кольца. В качестве перепроверки показаний можно применить метод искусственного создания масляной пленки на стенке цилиндров, добавив через свечное отверстие 5-10 мл масла. Если с добавленным маслом компрессия резко увеличится на первом же такте и установится номинальной, то можно уже конкретно утверждать об износе копрессионных колец. В случае измерения в двух соседних цилиндрах и получении низкого результата без масла и с маслом, можно сделать заключение о дефекте в прокладке головки блока цилиндров.

Возможен и другой вариант, когда достигается на первом такте 6-9 атм и на последующих тактах стрелка манометра зависает в этом же положении. При такой ситуации предполагается отсутствие герметичности клапана или прокладки ГБЦ. Более точно установить причину можно другими диагностическими приборами, такие как пневмотестер или электронный осциллограф.

Какова норма?

Если говорить о бензиновых моторах, то данный параметр составляет в среднем от 11 до 12 килограмм на квадратный сантиметр. Такая компрессия на большинстве автомобилей марки «Дэу», «Форд», «Киа», «Тойота» и прочих. Самый высокий – у «Мазды» шестой серии. Так, производитель выделяет норму в 16 килограмм на квадратный сантиметр. Но есть и двигатели, где нормой считается показатель в 7-7,5. Как правило, это старые дефорсированные моторы с низкой степенью сжатия. Ярким примером может послужить двигатель ЗИЛ-130 или от ГАЗ-3307. Норма компрессии в цилиндрах этих грузовиков – 7 килограмм на сантиметр квадратный. Сделано это с целью перехода двигателя на более низкооктановый бензин. Как показывает практика, такие моторы легко «переваривают» 76-й и 72-й бензин, даже самого сомнительного происхождения.

Теперь перейдем к дизельным моторам. Здесь средний показатель находится в районе 25-30. Критическим показателем для дизелей является давление в 20 килограмм на квадратный сантиметр. В таком случае мотор может даже не завестись.

Диагностика системы и выявление неисправностей

Имея контактно транзисторную систему зажигания, ЗИЛ 130 не застрахован от поломок. Для того чтобы выполнить необходимый ремонт, нужно знать, какие неисправности возможны, уметь их обнаружить и устранить.

Есть несколько признаков, по которым можно определить, что в СЗ есть неполадки:

Если возникают проблемы в СЗ на автомобиле ЗИЛ 130, нужно проверить прохождение тока. Сначала следует проверить выработку искры на свечах зажигания. Для этого новую свечу нужно подключить к высоковольтному проводу и попытаться запустить мотор. Если искра не проскакивает, нужно проверить целостность проводки, качество соединений и контактов, наличие окислений, излишков влаги и т.д.

Если после проверки цепи и устранения неисправностей, проблемы с зажиганием остались, нужно проследить искрообразование в обратном порядке. Для этого необходимо идти по пути от свечи зажигания по высоковольтному проводу к контакту распределителя, затем к катушке, и закончить путь на блоке управления. Для проверки необходимы специальные знания и диагностическое оборудование.

Проверку образования искры на свечах следует сделать на всех цилиндрах. Если она будет отсутствовать только на одной из свечей, то проблему нужно искать на промежутке между этой свечей и распределителем. Если искры нет ни на одной свече, то неисправности следует искать в выходах блока управления и в нем самом.

Как проверить момент зажигания?

Для эффективной работы СЗ важно, чтобы было корректно установлено зажигание, выставлен правильно угол опережения. Позднее поступление искры или слишком раннее может стать причиной неполадок в работе СЗ на авто

При слишком позднем зажигании затруднена процедура воспламенения. В этом случае рабочая смесь сгорает не полностью, увеличивается расход горючего. При раннем зажигании ТВС не успевает поступить в цилиндры, в результате падает мощность двигателя. Поэтому нужно следить за моментом зажигания, чтобы он не сбивался.

Для проверки момента зажигания своими руками необходимо приготовить тестер и стробоскоп для диагностирования системы, а также схему подключения, по которой будет осуществляться проверка. После того как привод распределителя будет установлен, нужно анализировать показания на диагностических приборах.

После проверки, используя привод и схему можно отрегулировать момент зажигания самостоятельно. В зависимости от полученных результатов можно выставить зажигание, сделав его либо более ранним, либо более поздним. Регулировку нужно выполнять при работе двигателя в разных режимах. Для успешной настройки момента зажигания нужно знать, какие точно должны быть показатели. Если вы не знаете, как выставить правильно зажигание, зазор, лучше регулировку доверить специалистам.

Проверка компрессии в цилиндрах

Компрессия характеризует состояние деталей поршневой группы, а также плотность прилегания клапанов к своим седлам. Компрессию в цилиндрах двигателя проверяют при техническом обслуживании № 2, при помощи компрессометра. Компрессометры применяют со шкалой для карбюраторных двигателей до 10 кгс/см2 и дизельных до 60 кгс/см2.

Перед проверкой величины давления в цилиндрах двигатель прогревают до 70-80°, вывертывают все свечи зажигания и полностью открывают воздушную и дроссельную заслонки карбюратора. После этого вставляют резиновый наконечник компрессометра в отверстие для свечи зажигания проверяемого цилиндра и стартером проворачивают коленчатый вал (10-12 оборотов) при открытых дросселе и воздушной заслонке; давление в цилиндре отсчитывают по шкале манометра. Во избежание ошибок необходимо, чтобы коленчатый вал вращался со скоростью 180-200 об/мин, что возможно только при хорошо заряженной аккумуляторной батарее. Затем производят выпуск воздуха и вновь повторяют замер компрессии. Таким образом последовательно проверяют компрессию во всех цилиндрах двигателя. Для исправных двигателей ГАЗ-51А, ГАЗ-53Ф, ГАЗ-63, ГАЗ-69 компрессия должна быть 6,5-7,5 кгс/см2; двигателей ЗИЛ-164А и ЗИЛ-120 — 6-7 кгс/см2; ЗИЛ-130 — 7,0-7,5 кгс/см2; М-21 — 7-7,2 кгс/см2; ЯАЗ-204 и ЯАЗ-206 — 27 кгс/см2 и ЯМЗ-236 — 30 кгс/см2. Проверку повторяют 2-3 раза для каждого цилиндра. Разность показаний в отдельных цилиндрах не должна превышать 1 кгс/см2 для карбюраторных и 2 кгс/см2 для дизельных двигателей. Если величина компрессии на 30-40% ниже нормы, это указывает на наличие неисправностей (поломка или пригорание поршневых колец, повреждение прокладки головки цилиндров, неправильная величина теплового зазора). Износ цилиндров, поршневых колец и поршней в карбюраторных двигателях не дает заметных изменений в показаниях компрессометра.

Для выявления причин недостаточной компрессии нужно залить 20-25 см3 свежего масла в цилиндры с пониженной компрессией. Более высокие показания компрессометра, чем при замере без масла, чаще всего характеризуют пригорайте поршневых колец или изношенность цилиндро-поршневой группы. Если же давление не изменяется и после заливки масла, то значит неплотно прилегают клапаны к седлам, прогорели клапаны или повреждена прокладка головки блока цилиндров.

Замер компрессии в дизельном двигателе производят на работающем двигателе при 500 об/мин коленчатого вала. Компрессометр устанавливается на место насос-форсунки или форсунки проверяемого цилиндра.

Проверка компрессии в цилиндрах | Обслуживание и ремонт автомобиля

Для выявления причин недостаточной компрессии нужно залить 20-25 см 3 свежего масла в цилиндры с пониженной компрессией. Более высокие показания компрессометра, чем при замере без масла, чаще всего характеризуют пригорайте поршневых колец или изношенность цилиндро-поршневой группы. Если же давление не изменяется и после заливки масла, то значит неплотно прилегают клапаны к седлам, прогорели клапаны или повреждена прокладка головки блока цилиндров.

Замер компрессии в дизельном двигателе производят на работающем двигателе при 500 об/мин коленчатого вала. Компрессометр устанавливается на место насос-форсунки или форсунки проверяемого цилиндра.

ЗИЛ 130 ремонт двигателя

Необходимость ремонта двигателей ЗИЛ 130 часто бывает вызвана износом деталей. Установить, что время ремонта двигателя пришло, можно проверкой его технического состояния. Иногда может понадобиться преждевременный ремонт. Чаще всего необходимость в нем возникает из-за неправильной эксплуатации автомобиля или же из-за скрытых дефектов. В случае с автомобилем ЗИЛ 130 ремонт двигателя необходимо производить через 200 тысяч километров пробега. Данная цифра установлена заводом-изготовителем. Необходимость ремонта определяется по следующим показателям: — Измерение давления в системе смазки — Падение мощности ДВС. — Повышенный расход масла на угар — Повышение шумности работы — Увеличение расхода топлива — Снижение компрессии в цилиндрах ДВС. Расход масла на угар – это основной показатель технического состояния двигателя ЗИЛ – 130. Если расход масла больше чем 400 грамм на 100 километров, то необходимо делать ремонт двигателя. О падении мощности можно судить по значительному снижению максимальной скорости, если наблюдается плохая динамика разгона, к тому же автомобиль хуже преодолевает подъемы без переключения на пониженную передачу. Шумы в работе двигателя прослушиваются на холостом ходу. При этом необходимо прогреть его до рабочей температуры. Стуки и трески в работе ГРМ проверяют без применения стетоскопа при определенной частоте вращения коленвала: клапана при 500 – 1000, шестерни привода распредвала при 1000-1200, толкатели при 1000 – 1500. Стетоскоп применяется для прослушивания шатунных и коренных подшипников, а так же поршневой группы. При этом частота оборотов коленчатого вала должна быть не ниже 2500 Допускается во время работы равномерный стук толкателей и клапанов, который сливается в общий шум. Но ни в коем случае не допускается стук поршневых пальцев, поршней, коренных и шатунных подшипников, шум в работе ГРМ, масляного насоса, а также насоса системы охлаждения. Если все это наблюдается при работе ЗИЛ 130, ремонт двигателя неизбежен. Техническое состояние автомобиля определяют по расходу топлива при помощи контрольного заезда по прямой дороге. Протяженность заезда примерно 5 километров в двух противоположных направлениях, со скоростью в 60 км/ч. Питание осуществляется из отдельного бачка, после чего он взвешивается. Если в процессе эксплуатации выявился хотя бы один из вышеперечисленных недостатков ДВС, то следует провести диагностику и своевременно устранить все недостатки. Это поможет предотвратить более значительные поломки, а также сэкономить время и деньги. Проведение всех ремонтных работ лучше доверить опытному мотористу.
