Как заменить охлаждающую жидкость в автомобиле

ГАЗ 3110 | Заправочные емкости агрегатов и систем, рекомендуемые эксплуатационные материалы

1.1.8.2 Рекомендуемое топливо

На автомобилях с бензиновым двигателем применяйте неэтилированный бензин с октановым числом не менее 95 (по исследовательскому методу)

ВНИМАНИЕ Запрещено эксплуатировать автомобиль на этилированном бензине. Использование этилированного бензина приводит к выходу из строя трехкомпонентного каталитического нейтрализатора отработавших газов

1.1.8.3 Рекомендуемое моторное масло

Объем масла (слив и наполнение), л: двигатель 1AZ-FE: с фильтром – 3,8; без фильтра – 3,6. двигатель 2AZ-FE: с фильтром – 4,3; без фильтра – 4,1. двигатель 1MZ-FE: с фильтром – 4,7; без фильтра – 4,5. В автомобиле Toyota используется масло «Toyota Genuine Motor Oil» (оригинальное моторное масло Toyota). Используйте разрешенное компанией Toyota масло «Toyota Genuine Motor Oil» или аналоги…

1.1.8.4 Система охлаждения

Используемая в автомобиле Toyota охлаждающая жидкость «Toyota Super Long Life Coolant» заливается на предприятии-изготовителе. Для исключения технических проблем обязательно используйте охлаждающую жидкость «Toyota Super Long Life Coolant» (охлаждающая жидкость Toyota со сверхпродолжительным сроком службы) или аналогичную высококачественную жидкость этиленгликолевого типа, не содержащую силикатов,…

1.1.8.5 Аккумуляторная батарея

Показания удельной плотности при 20 °С: 1,250–1,290…..полностью заряжена 1,160–1,200…..наполовину разряжена 1,060–1,100…..разряжена Ток заряда: быстрая зарядка…..Макс. 15 А медленная зарядка…..Макс. 5 А ПРИМЕЧАНИЕ В случае замены проверьте, чтобы аккумуляторная батарея удовлетворяла такому же стандарту, как и первоначальная. …

1.1.8.6 Сцепление

Свободный ход педали, мм: 5–15. Тип жидкости: SAE Л 703 или FMVSS No. 116 DOT 3. Рис. 1.22. Рекомендуемая вязкость масла (SAE) …

1.1.8.8 Автоматическая коробка передач

Объем жидкости (слив и наполнение), л: 3,5

Тип жидкости: жидкость Toyota Genuine ATF (оригинальная жидкость для автоматической коробки передач фирмы Toyota) типа T–IV ВНИМАНИЕ Производите замену жидкости для автоматической коробки передач только при необходимости. Обычно замена жидкости для автоматической коробки передач требуется только в случае езды при одном из специал…

1.1.8.9 Тормозная система

Минимальный зазор педали при нажатии с усилием в 490 Н (50 кгс) при работающем двигателе, мм: (автомобили с левосторонним управлением) 63. Свободный ход педали, мм: 1–6. Стояночный тормоз рычажного типа: регулировка стояночного тормоза, вытянутого с усилием в 196 Н (20 кгс): 6–9 щелчков. Стояночный тормоз педального типа: регулировка стояночного тормоза, вытянутого с усилием в 300 Н (31 кгс):…

automn.ru

Для чего нужна помпа в автомобиле

Любой силовой агрегат работает при высоких температурах. В частности, для автомобилей «Газель» рабочей температурой хорошо разогретого мотора считается показатель 92–99 градусов. Начиная перегреваться из-за повышенных нагрузок, двигатель сразу же охлаждается своевременной подачей необходимого количества охлаждающей жидкости (в зависимости от модели, «Газели» заливаются либо тосолом, либо антифризом).

Помпа обеспечивает стабильную циркуляцию тосола, тем самым подавая к мотору всегда свежую жидкость. Именно благодаря её работе двигатель не успевает прогреваться до критической температуры.

Устройство имеет металлический корпус и специальные петли для надёжности крепления в корпусе автомобиля

Как промыть систему охлаждения перед заменой тосола

Для чего нужна очистка системы в процессе замены охлаждающей жидкости:

  1. Удаление мути и загрязнений, препятствующих свободному движению жидкого вещества. В результате тепло будет передаваться быстрее.
  2. Избавление системы от предыдущей охлаждающей жидкости перед заменой ее на свежую. Это обязательно нужно сделать, чтобы не произошла химическая реакция компонентов в составе двух видов антифризов. В результате антикоррозионные качества новой жидкости будут ослаблены.

Лет двадцать или тридцать назад промывку системы охлаждения выполняли с помощью народных способов. К примеру, радиатор заполнялся раствором лимонной кислоты или уксусом. Сегодня имеются специальные средства, применение которых принесет больший эффект, устройство для охлаждения двигателя будет полностью очищено.

Средства для промывки системы перед заменой охлаждающей жидкости делятся на 4 типа:

  • Двухкомпонентная жидкость.
  • Щелочной раствор.
  • Нейтральный состав.
  • Средство для замены охлаждающей жидкости, состоящее из кислот.

В составе осадка, который накапливается в системе охлаждения, можно выделить два вида веществ: образующиеся при распаде антифриза (уничтожаются щелочью); ржавчина и накипь (растворяются кислотами).

Разработать промывочную жидкость, которая бы состояла и из щелочей, и из кислот одновременно, невозможно. Известно взаимное нейтрализующее действие щелочи и кислоты. Поэтому растворы для очистки, которые есть сегодня в продаже, имеют в составе что-то одно: или щелочь, или кислоту. То есть эти средства могут удалять только один вид осадков.

Бывают жидкости для промывки, состоящие их двух компонентов. Действие происходит по очередности: в процессе замены охлаждающей жидкости система сначала очищается от одного вида загрязнений, затем от второго. Такие чистящие растворы более эффективные, но времени придется затратить побольше. Да и цена подобных средств немаленькая.

Характеристика системы охлаждения

На Газели устанавливались двигатели Заволжского моторного завода с маркировкой ЗМЗ 402, ЗМЗ 405 и ЗМЗ 406. Устройство, схема и принцип работы у всех трёх систем охлаждения похожий. Конечно, существуют некоторые отличия, но они не столь большие.

Как и любая другая система охлаждения, у двигателя ЗМЗ 405 есть, как положительные стороны, так и отрицательные. Так, при поломке термостата силовой агрегат начинает очень сильно перегреваться, особенно в летний сезон, когда температура за бортом стает 30 и выше градусов Цельсия.

Самое опасное при этом — выход со строя вентилятора охлаждения.

Сборочные детали системы охлаждения двигателя ЗМЗ-406

Система охлаждения ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 18) — жидкостная, закрытая, с принудительной циркуляцией.

Рис.18. Схема системы охлаждения двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 — сливной краник блока цилиндров; 2 — радиатор отопителя; 3 — краник отопителя; 4 — двигатель; 5 — дроссельный патрубок; 6 — термостат; 7 — датчик указателя температуры охлаждающей жидкости; 8 — датчик сигнализатора перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — радиатор, 11 — пробка расширительного бачка; 12 — расширительный бачок; 13 — сливной краник радиатора; 14 — датчик включения электровентилятора; 15 — водяной насос

Система охлаждения состоит из водяной рубашки в блоке и головке цилиндров двигателя, водяного насоса, термостата, радиатора, расширительного бачка,электровентилятора, сливных краников, датчиков температуры охлаждающей жидкости, перегрева охлаждающей жидкости и включения электровентилятора, пробки расширительного бачка,

В систему также включен радиатор ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 отопителя кабины.

Поддержание правильного температурного режима двигателя оказывает решающее влияние на износ деталей двигателя и экономичность его работы.

Оптимальная температура охлаждающей жидкости 80-90°С поддерживается при помощи термостата, действующего автоматически, и электровентилятора, включаемого отдатчика через реле управления электровентилятором при достижении температуры охлаждающей жидкости 92°С.

Электровентилятор включен до тех пор, пока температура охлаждающей жидкости не упадет до 87°С. В холодное время года для поддержания оптимальной температуры охлаждающей жидкости используется также чехол, устанавливаемый на облицовку радиатора.

Для контроля температуры охлаждающей жидкости в комбинации приборов ЗМЗ-406 имеется указатель температуры, датчик которого ввернут в корпус термостата.

Кроме того, в комбинации приборов имеется сигнальная лампа, загорающаяся при повышении температуры жидкости до 104-109°С.

Датчик сигнальной лампы также ввернут в корпус термостата. При загорании лампы следует немедленно остановить двигатель, установить и устранить причину перегрева.

Термостат ЗМЗ-406

Термостат двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 19) с твердым наполнителем, двухклапанный, типа ТС 107-01 расположен в корпусе, установленном на выходном отверстии головки цилиндров, и соединен шлангами с водяным насосом и радиатором.

Рис.19. Принцип действия термостата ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

A — термостат закрыт; Б — термостат открыт

Основной клапан термостата ЗМЗ-406 начинает открываться при температуре охлаждающей жидкости 78-82°С. При температуре 94°С он полностью открыт.

При закрытом основном клапане жидкость в системе охлаждения двигателя ЗМЗ-406 циркулирует, минуя радиатор, через открытый дополнительный клапан термостата внутри рубашки охлаждения двигателя.

При полностью открытом основном клапане дополнительный клапан закрыт и вся жидкость проходит через радиатор охлаждения.

Отопитель кузова соединен параллельно с радиатором двс ЗМЗ-406, и термостат не отключает его от двигателя. Поэтому при прогреве двигателя не следует открывать заслонку воздухопритока и включать электродвигатель отопителя.

Термостат автоматически поддерживает необходимую температуру охлаждающей жидкости в двигателе, отключая и включая циркуляцию жидкости через радиатор.

В холодную погоду, особенно при малых нагрузках двигателя, почти все тепло отводится в результате обдува двигателя холодным воздухом, и охлаждающая жидкость через радиатор не циркулирует.

Водяной насос ЗМЗ-406

Помпа ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 20) центробежного типа. Расположена и закреплена на крышке цепи.

Рис.20. Водяной насос (помпа) ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 — ступица; 2 — фиксатор; 3 — корпус; 4 — сальник; 5 — крыльчатка; 6- контрольное отверстие для выхода охлаждающей жидкости; 7- валик с подшипником

Подшипник 7 отделен от охлаждающей жидкости самоподтягивающимся сальником 4 неразборной конструкции, внутри которого расположены манжета и уплотняющая шайба.

Жидкость, просачивающаяся через сальник, не попадает в подшипник, а вытекает наружу через контрольное отверстие 6, которое периодически надо прочищать.

Подшипник от перемещения удерживается фиксатором 2, который завернут до упора и закернен.

Подшипник заполняется смазкой при сборке, в процессе эксплуатации добавления смазки не требуется. Ступица 1 и крыльчатка 5 помпы напрессованы на валик подшипника.

Когда меняют антифриз в двигателе

Для каждой машины установлен свой регламент, указывающий на тип ОЖ и срок замены. Придерживаясь заводских рекомендаций,заливая нужный антифриз, вам удастся продлить срок службы деталям системы охлаждения, а также обеспечить топливную экономичность. Помимо регламента есть внеочередные случаи, когда крайне необходимо сменить ОЖ.

Перегрев двигателя

В случае, когда есть уверенность в работоспособности водяного насоса, термостата, радиатора и крышки расширительного бачка с паровоздушным клапаном, но двигатель перегревается, причина кроется в охлаждающей жидкости. Причин тому, что ОЖ не справляется с охлаждением несколько:

  • срок эксплуатации антифриза вышел, он не обеспечивает смазывающие и теплопроводные свойства;
  • качество антифриза или тосола;
  • неправильная пропорция дистиллированной воды с антифризом-концентратом (больше воды);
  • недостаточный объем охлаждающей жидкости в системе.

Любая из вышеперечисленных причин приводит к перегреву, а значит мощность и экономичность двигателя снижается, а риск выхода из строя силового агрегата повышается в несколько раз с каждым набранным градусом.

Двигатель не нагревается до рабочей температуры

Причина кроется в неправильной пропорции воды к антифризу. Часто автовладельцы, по ошибке, заливают чистый концентрат в систему, которая сохраняет свои свойства и не замерзает при -80°. В данном случае двигатель не способен будет нагреться до рабочей температуры, помимо этого есть риск повредить поверхности деталей системы охлаждения.

На каждой упаковке с концентратом есть таблица пропорций, например: концентрат не замерзает при -80°, при соотношении с дистиллированной водой 1:1 этот порог снижается от -40°

Важно брать в учет регион эксплуатации авто, если зимой температура редко опускается ниже -30°, то для собственного успокоения можно смешать жидкости 1:1. Также, для предотвращения подобных ошибок продаются готовые “охлаждайки”

Если вы по случайности залили чистый концентрат, то необходимо слить половину в емкость для следующей замены, и долить такое же количество воды. Для достоверности используйте ареометр, который показывает температуру замерзания ОЖ.

Коррозия

Неприятный процесс, который разрушает не только детали системы охлаждения, но и сам двигатель. В образовании коррозии играют два фактора:

  • в системе находится только вода, причем не дистиллированная;
  • отсутствие антикоррозийных присадок в “охлаждайке”.

Довольно часто подобный процесс наблюдается при разборке двигателей советских авто, которые большую часть своего пути проехали на воде. Сначала образовываются отложения от накипи, следующий этап — коррозия, причем в запущенных случаях она насквозь “проедает” стенку между рубашкой охлаждения и масляным каналом, а также гильзы цилиндров.

При возникновении коррозии придется промывать систему специальными составами, которые помогут остановить губительный процесс, после необходимо залить качественный сертифицированный антифриз.

Осадок

Возникновение осадка может быть по нескольким причинам:

  • превышен срок эксплуатации ОЖ;
  • смешивание концентрата с неподготовленной водой;
  • пробитая прокладка ГБЦ, из-за чего масло и газы попадают в систему охлаждения.

При выявлении причины требуется срочная замена жидкости с промывкой.

Авторемонт

Процесс сгорания топливной смеси в цилиндрах двигателя сопровождается высвобождением большого количества тепла, которое нагревает двигатель. Если не охлаждать двигатель во время работы, то через несколько минут его температура превысит критическую, и он разрушится. Чтобы этого не произошло, в автомобиле применяется система охлаждения двигателя.

Состав системы охлаждения двигателя:

  • охлаждающая жидкость (тосол или антифриз);
  • радиатор;
  • вентилятор;
  • термостат;
  • водяной насос (помпа);
  • соединительные патрубки;
  • расширительный бачок;
  • отопитель салона.

Водяной насос (помпа) начинает работать вместе с двигателем. Как только двигатель заработал, вращающиеся лопасти помпы заставляют охлаждающую жидкость циркулировать по малому кругу системы охлаждения (минуя радиатор). Это надо для того, чтобы двигатель как можно быстрее прогрелся и вышел на свою рабочую температуру.

Когда температура охлаждающей жидкости работающего двигателя достигла рабочего значения, открывается термостат и охлаждающая жидкость начинает циркулировать по большому кругу — через радиатор.

Охлаждающая жидкость (тосол, антифриз) подается в радиатор через верхний патрубок, проходит сверху вниз по его сотам, и через нижний патрубок (уже охлажденная жидкость) подается обратно в рубашку двигателя.

Когда температура охлаждающей жидкости поднимается к верхним значениям (100 °C и более), включается вентилятор, который усиливает поток воздуха через решетку радиатора и увеличивает эффективность охлаждения. На старых машинах вентилятор соединен жестко ремнем с валом помпы и вращается постоянно.

Чтобы жидкость в системе охлаждения не замерзала при низких температурах и не закипала при 100 °C, применяются специальные охлаждающие жидкости: тосол или антифриз. Эти жидкости содержат этиленгликоль или пропиленгликоль — химические соединения, не дающие воде замерзать. Кроме того, охлаждающие жидкости содержат ингибиторы ржавчины, коррозии и вспенивания, что предотвращает образование ржавчины на металлических поверхностях двигателя и радиатора, смазывает водяной насос и не дает жидкости вспениваться, циркулируя по системе.

ВНИМАНИЕ! Не используйте в качестве охлаждающей жидкости воду!!!!. Вода — довольно агрессивная среда, которая быстро разрушает все металлические детали системы охлаждения

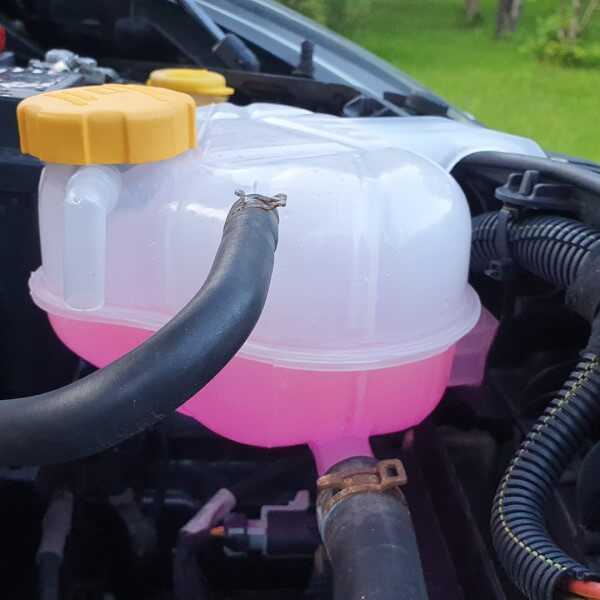

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме

Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме. Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку.

В салоне автомобиля находится еще один небольшой радиатор, спрятанный под торпедо, который принято называть отопителем салона автомобиля, или просто — печкой. В холодное время года водитель открывает заслонку печки, и нагретая охлаждающая жидкость начинает циркулировать через теплообменник, нагревая воздух в салоне автомобиля.

Система охлаждения довольно проста и при нормальной работе не требует какого-либо обслуживания. Если утечек охлаждающей жидкости нет, то можно спокойно ездить пару лет. Раз в два года рекомендуется полностью менять охлаждающую жидкость в системе охлаждения автомобиля. Также, надо следить за состоянием резиновых патрубков, поскольку резина со временем пересыхает и растрескивается. Очень будет неприятно, если в дороге вдруг произойдет разрыв патрубка — дальнейшее движение будет практически невозможно. Поэтому, имеет смысл через 5-6 лет проводить полную замену всех резиновых патрубков на новые.

В начало страницы

Модификации ДВС 3M3-406

  • 3M3-4062.10 – инжекторный мотор под бензин АИ-92. Обладает степенью сжатия – 9,3. Мощность – 150 л.с. Для легковых автомобилей и микроавтобусов ГАЗ 31054 комплектации Люкс; ГАЗ 3102 (1996 – 2008 гг).
  • 3M3-40621.10 – модификация двигателя 3M3-4062.10, соответствующая экологическому стандарту «Евро-2».
  • 3M3-4063.10 – карбюраторный вариант мотора, предназначенный для установки на лёгкие коммерческие грузовики и микроавтобусы ГАЗ 3302, 33023, 2705, 3221, 32213, 322132, 32214, СемАР 3234, Рута, Богдан и Дельфин. Снижена до 8 степень сжатия под бензин А-76. Мощность – 110 л.с.
  • 3M3-4061.10 – карбюраторный двигатель для лёгкого коммерческого транспорта ГАЗ 3302, 33023, 2705, 3221. Снижена до 8 степень сжатия под бензин А-76. Мощность — 100 л.с.

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

раздел 5

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Система охлаждения автомобиля Волга ГАЗ 31105 состоит из насоса, радиатора двигателя, вентилятора, термостата, расширительного бачка, рубашки охлаждения (протоков в блоке и каналов в головке блока цилиндров двигателя ЗМЗ 406), соединительных шлангов и трубок, а также радиатора и крана отопителя. Насос охлаждающей жидкости — центробежного типа, установлен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Насос обеспечивает постоянный поток охлаждающей жидкости в двигателе. Тепловой режим двигателя ЗМЗ 406 задается параметрами термостата и датчика включения вентилятора радиатора. Распределением потоков жидкости управляет термостат с двумя клапанами; основным и байпасным. На холодном двигателе основной клапан закрыт, и вся охлаждающая жидкость циркулирует по малому кругу — через рубашку охлаждения блока и головки блока цилиндров, минуя радиатор двигателя и сразу возвращаясь в насос. Это ускоряет прогрев холодного двигателя. При температуре 80-84°С основной клапан термостата начинает открываться, пропуская часть жидкости по большому кругу, а байпасный клапан термостат закрывается. При температуре 94°С основной клапан термостата открыт полностью, а байпасный закрыт и вся жидкость циркулирует через рубашку охлаждения, затем через основной клапан термостата и радиатор двигателя, образуя большой круг циркуляции. Охлаждающая жидкость, проходя через радиатор, охлаждается, отдавая часть тепла окружающему воздуху. Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки обжатием опорных пластин по фланцам бачков. На пластинах остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля ГАЗ 31105, а также для крепления кожуха вентилятора к радиатору. Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение электродвигателем. Электродвигатель включается по команде датчика, установленного в левом бачке радиатора при температуре охлаждающей жидкости 92 °С. В малый круг системы охлаждения включен радиатор отопителя. Количество охлаждающей жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя. С 2005 г. на автомобили Волга ГАЗ 31105 устанавливается кран отопителя с пневмоприводом (см. «Система отопления и вентиляции»). Расширительный бачок — пластмассовый, установлен на кронштейнах над вакуумным усилителем тормозов. Расширительный бачок соединен пароотводящими шлангами с патрубком левого бачка радиатора (вверху) и со штуцером в крышке корпуса термостата, а также наполнительным шлангом — с насосом через тройник, установленный в нижнем шланге радиатора. На расширительном бачке имеется метка МАХ, показывающая верхний уровень охлаждающей жидкости в расширительном бачке. Расширительный бачок закрыт резьбовой пробкой. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Выпускной клапан поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается до 115°С и уменьшаются ее потери на испарение). Впускной клапан открывается при понижении давления в системе охлаждения (на остывающем двигателе). Система охлаждения заполнена 10,5 л незамерзающей жидкости «Тосол». Для слива охлаждающей жидкости в нижней части правого бачка радиатора выполнено сливное отверстие, закрытое резьбовой пробкой, а на левой стороне блока цилиндров предусмотрен сливной кран.

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com

Описание

Двигатель ЗМЗ-402 – один из самых массовых, которые когда-либо выпускались в Заволжье. Этот мотор имеет алюминиевый блок с «мокрыми» чугунными гильзами. Распределительный вал находится внизу. Данный агрегат выпускался серийно с 1981 по 2006 гг. Изначально 402 двигатель для «Газели» не предусматривался. Это был модернизированный мотор 24Д, который ставится на советскую «Волгу». Среди существенных отличий 402-го мотора стоит отметить измененный выпускной коллектор, иной подъем распредвала (он стал выше на 0,5 миллиметра) и масляный насос. В остальном ЗМЗ-402 был копией мотора 24Д – двигателя из 50-х. О проблемах ДВС мы расскажем позже. Кстати, схема двигателя «Газели» (402 ЗМЗ) есть на фото в нашей статье.

Двигатель ЗМЗ-406

ЗМЗ-406 — линейка рядных 4-цилиндровых 16-клапанных бензиновых автомобильных двигателей внутреннего сгорания производства ОАО «Заволжский моторный завод». Двигатель ЗМЗ-406 первоначально проектировался для установки на перспективную модель ГАЗ-3105. Первые прототипы двигателя появились в 1993 году, начало мелкосерийной сборки в 1996 году, выход на главный конвейер в 1997 году. Двигатель изначально создавался под современные системы питания и зажигания, управляемые микропроцессором; карбюраторные варианты появились позже (инжекторная версия — ЗМЗ-4062.10, карбюраторные — ЗМЗ-4061.10 и 4063.10). Впервые в российском двигателестроении в конструкции ЗМЗ-406 были применены: 4 клапана на цилиндр, гидротолкатели, 2-ступенчатый цепной привод 2 распредвалов, электронная система управления впрыском топлива и зажиганием.

Производство
Марка двигателя ЗМЗ-406
Годы выпуска 1997-2008
Материал блока цилиндров чугун
Система питания инжектор/карбюратор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 4
Ход поршня, мм 86
Диаметр цилиндра, мм 92
Степень сжатия 9.3 8*
Объем двигателя, куб.см 2286
Мощность двигателя, л.с./об.мин 100/4500* 110/4500** 145/5200
Крутящий момент, Нм/об.мин 177/3500* 186/3500** 201/4000
Топливо 92 76*
Экологические нормы Евро 3
Вес двигателя, кг 185* 185** 187
Расход топлива, л/100 км — город — трасса — смешан. 13.5 — —
Расход масла, гр./1000 км до 100
Масло в двигатель 5W-30 / 5W-40 / 10W-30 / 10W-40 / 15W-40 / 20W-40
Сколько масла в двигателе 6
При замене лить, л 5.4
Замена масла проводится, км 7000
Рабочая температура двигателя, град. ~90
Ресурс двигателя, тыс. км — по данным завода — на практике 150 200+

* — для двигателя ЗМЗ 4061.10 ** — для двигателя ЗМЗ 4063.10

Особенности конструкции

Официально двигатель ЗМЗ 406 стал третьим после 24Д и 402 в линейке силовых приводов Заволжского завода. Получил микропроцессорное зажигание, схему газораспределения DOCH с двухступенчатым цепным приводом.

Разработчиками по-прежнему использована рядная схема двигателя с 4 цилиндрами, но распредвалов стало два, они расположены сверху, внутри ГБЦ. Степень сжатия ДВС увеличена проектировщиками завода до 9,3 в базовой версии 4062.10 за счет центрального расположения свечи внутри камеры сгорания.

Конструкция газораспределительного механизма

Натяжитель цепи ГРМ

Натяжители цепи автоматические, двойного действия – предварительный натяг пружиной, во время работы гидравликой. Степень очистки масла увеличена путем установки полнопоточного одноразового фильтра. Для навесного оборудования предусмотрен отдельный клиноременный привод. Прошивка ЭБУ соответствует версиям СОАТЭ, ИТЭЛМА VS5.6, МИКАС 5.4 или 7.1

Преимущества и недостатки двигателя

Прежде чем говорить про замену масла в моторе Газели, стоит узнать, насколько хорошим или плохим является этот двигатель. Так вы будете лучше понимать, в какой модификации лучше приобретать машину.

К сильным сторонам семейства 405 относят:

  1. наличие доработанной головки блока цилиндра с использованием двухслойной прокладки из металла, дополненной пружинящими компонентами;
  2. общий вес блока цилиндров снизился на 1,35 килограмма по сравнению с предшественником;
  3. применяется каталитический трёхкомпонентный тип нейтрализатора, позволяющий соответствовать требованиям Евро 3;
  4. за счёт доработок снизился расход по трассе до показателя 8,8 литра на 100 километров пробега;
  5. применяется система доочистки масла.

Некоторые относят факт применения микропроцессора для управления углом опережения зажигания к преимуществам, другие называют его недостатком. Система работает лучше и эффективнее, но отремонтировать этот узел в условиях трассы, когда машина застряла, невозможно.

При этом гидрокомпенсация теплового зазора в клапанах привела к снижению затрат на содержание Газели. Так что посещать автосервис с целью отрегулировать клапаны, как это происходило раньше, теперь не требуется.

Это откровенно неплохой мотор, который отлично подходит для автомобиля Газель. Из его технических характеристик выделим следующие:

  1. степень сжатия составляет 9,4;
  2. рабочий объём 2,4 литра;
  3. крутящий момент достигает 211 Нм;
  4. мотор выдаёт 152 лошадиные силы мощности.

С таким двигателем Газель уверенно чувствует себя в пределах города и на трассе. Если использовать подходящие и соответствующие требованиям моторные масла, удастся минимизировать загрязнение мотора, уменьшить трение между контактирующими поверхностями и продлить срок службы силового агрегата.

Это интересно: Установка ходовых огней на авто своими руками: важные правила монтажа ДХО

Что собой представляют антифризы

Сегодня большинство антифризов делаются на основе этиленгликоля и делятся на три класса G11 – G13. В СССР в качестве охлаждающего раствора использовалась жидкость, которая получила название «Тосол».

В последнее время появились жидкости на основе пропиленгликоля. Это более дорогие антифризы, так как они имеют более высокие эксплуатационные свойства.

Конечно, самым главным свойством охлаждающего раствора является его возможность не замерзать при низких температурах, но это не единственная его функция, другой не менее важной функцией является смазка узлов системы охлаждения и предотвращения их коррозии. И для того, чтобы охлаждающие растворы, не теряли этих свойств эти растворы нужно периодически менять

И для того, чтобы охлаждающие растворы, не теряли этих свойств эти растворы нужно периодически менять.

Элементы и механизмы кабины

Петли, фиксаторы, механизмы стеклоподъемников

Консистентная смазка Литол-24

Использованные горючесмазочные материалы, технические жидкости и емкости из-под них сдавайте на пункты сбора нефтепродуктов

Место заправки или смазки Количество, л Наименование материалов
Топливный бак (баки) 70 (60) или 140 бензин АИ-91, АИ-93, АИ-95, А-92, А-76**, АИ-80**
Система охлаждения двигателя, включая систему обогрева салона 9,7(11,5)* ТОСОЛ А-40М, ОЖ-40 «Лена», ТЕРМОСОЛ А-40
Картер коробки передач 1,2 «СуперТ-3», «Уфалюб», «Унитранс», ТСп-15К
Система гидропривода тормозов 0,52 Тормозная жидкость «Томь», «РОСДОТ»
Система гидропривода выключения сцепления 0,2 Тормозная жидкость «Томь», «РОСДОТ»
Бачок омывателя 1,5 Стеклоомывающая жидкость
Картер рулевого механизма (без гидроусилителя) 0,55–0,6 «Супер Т-3», «Уфалюб Унитранс»
Картер заднего моста 2,2 (3,0)*** «Супер Т-3», «Уфалюб Унитранс», «Девон СуперТ»

* Для автомобилей с дополнительным отопителем.

Купить погрузчик бу

Даже если зимняя резина утратила шипы, можно сэкономить средства на приобретении новых зимних шин, не рискуя при этом безопасностью езды. Как этого достичь?

Светодиодной оптикой уже никого не удивить. Если раньше из-за высокой стоимости её можно было встретить только в премиальных автомобилях, то сейчас LED лампы на автомобиль продаются в широком ценовом диапазоне и доступны многим. Становится популярной и установка светодиодных линз для авто.

Вывод

Система охлаждения 402 мотора простая и имеет только основные элементы. Поэтому, ремонтировать данный узел достаточно просто своими руками, что и делают большинство автолюбителей. В систему охлаждения входят такие элементы: радиатор, вентилятор, водяной насос, термостат, расширительный бачок, патрубки, водяная рубашка и система отопления.

Хватит 10 л тосола в Газ 31105 402двс?

Комментарии 27

Седня залил новый, 9,5 литров ушло

Во первых тосол продаётся и измеряется килограммами а не литрами, да и лить лучше всё-таки антифриз не так жрёт алюмий, 10кг канисты хватит и ещё останется на доливку

Заправочные объемы, горючесмазочные эксплуатационные материалы

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
