Когда и как менять ремень грм рено логан с 8-клапанным двс

Артикулы

Всем водителям Рено Логан известно, что ремешки дополнительного оборудования помечаются артикулами:

Артикул — 77001-11671

• 77001-11671 либо 82008-33541 – 5K 1747 для укомплектовки с ГУР и кондиционером;
• 82008-41132 либо 82000-61673 – 5K 1110 с ГУР-ом без кондиционера;
• 82002-11651 либо 60015-48021 – 4PK 718 только ГУР.

Артикул — 5K 11105К — «пять ручьев», а следующие за ними цифры – обозначают длину ремня.

Если говорить о натяжных устройствах, можно приобрести ролик с автоматикой или же только ролик. Артикулы рекомендуются:

Артикул — 82002-77606

• 77001-02872 или 82002-77606 – ролик натяжитель;
• 82008-49831 – ролик кронштейн;
• 82001-04754 – ролик.

Артикул — 82008-49831Заменители

5K 1747:

• 306-92(ASAM);
• QZ5PK-1747(QUARTZ);

5K 1110:

• 05000-51110(MEYLE);
• 19879-47926(BOSCH);
• 27526(ASAM);
• 86531-0205(GATES).

4PK 718:

• 0053-039 (FLENNOR);
• 287-69 (FEBI);
• 306-78 (ASAM);
• 6292-8769 (SWAG);
• 8653-10039 (GATES).

Артикул — 4PK 718

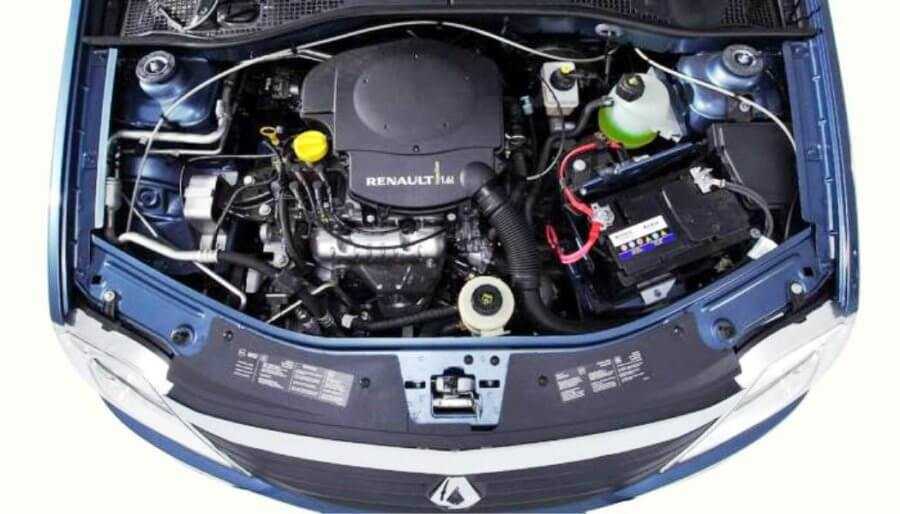

K7M — двигатель Рено Логан 1,6 л. 8-клапанов 82 л.с.

• Модель двигателя – K7M
• Рабочий объем – 1598 см3
• Количество цилиндров – 4
• Количество клапанов – 16
• Диаметр цилиндра – 79,5 мм
• Ход поршня – 80,5 мм
• Мощность л.с. – 82 при 5000 оборотах в минуту
• Мощность кВт – 60,5 при 5000 оборотах в минуту
• Крутящий момент – 134 Нм при 2800 оборотах в минуту
• Система питания двигателя – распределенный впрыск с электронным управлением
• Степень сжатия – 9,5
• Привод ГРМ – ремень
• Максимальная скорость – 172 километров в час
• Разгон до первой сотни – 11.9 секунд
• Расход топлива по городу – 9,8 литра
• Расход топлива в смешанном цикле – 7,2 литра
• Расход топлива по трассе – 5,8 литра

Плюсы двигателя K7M

• низкая цена и надежность конструкции двигателей;
• надежность: подтвержденный моторесурс составляет более 400 тыс. км;
• универсальные и ремонтопригодные;
• простые в техническом обслуживании;
• имеют высокий крутящий момент;
• обеспечивается хорошая «эластичность» двигателей, равная 1,83.

Минусы двигателя K7M

• относительно высокий расход топлива;
• присутствует нестабильность оборотов при работе на холостом ходу;
• в конструкции отсутствуют гидрокомпенсаторы, поэтому необходимо постоянно регулировать клапана (через 20-30 тыс. км);
• есть вероятность загиба клапанов при внезапном обрыве ремня ГРМ;
• часто текут сальники коленвала;
• низкая надежность системы охлаждения;
• весьма шумный и склонный к вибрациям.

Ремонт двигателя K7M

На видео ниже показано как проводится типовой ремонт двигателя K7M на Логане.

Применяемость на автомобилях

Бюджетные модели автомобилей Renault Логан 1.4 и Логан 1.6 за почти десятилетнюю историю присутствия на российских дорогах сумели завоевать признание многих тысяч автолюбителей. Концепция французского производителя, решившего в далеком 1998 году создать недорогой и практичный легковой автомобиль, предназначенный для развивающихся рынков, в России получила самое триумфальное продолжение и неожиданное развитие.

Если в 2005 году все начиналось на небольшой площадке предприятия «Автофрамос» в Москве с «отверточной» сборки нескольких тысяч машин в месяц, то сегодня уже Волжский автомобильный завод выстраивает свои годовые планы, опираясь на целую «логановскую» модельную россыпь: Рено Логан, Рено Сандеро, Лада Ларгус. Продажи этих трех моделей в стране в 2014 года превысили 160 тысяч штук.

В немалой степени такую популярность этим моделям Рено обеспечило использование на них в качестве силовых агрегатов проверенных и хорошо зарекомендовавших себя на других машинах концерна 8V одновальных двигателей внутреннего сгорания (ДВС) серии K7J 1.4 л и K7M 1.6 л. Флагманом линейки для Рено Логан принято считать 16V четырехцилиндровый агрегат жидкостного охлаждения с индексом K4M, производство которого, помимо родительского предприятия Renault Espana. Освоено также на производственных площадках АвтоВАЗ. Этим 16-капанным мотором с достойными техническими характеристиками до сих пор оснащаются и другие модели Рено (Sandero, Duster, Kangoo, Megane, Fluence), а также Лада Ларгус и Nissan Almera G11.

Ремонт запчасти газораспределительного механизма

Далее самое интересное – фиксация коленвала при смене ГРМ для машин с dci 1.5 и 1.6. Для этого можно задействовать отверстие датчика и согнуть монтировку. Он прочно засядет на зубцы маховика в силу их формы.

В качестве монтировки для стопора можно использовать другие предметы на ваше усмотрение.

Далее открутим натяжитель и убираем его вместе с установкой ГРМ. «Звезду» снимаем без шпонки, в коленвале есть паз, но ничего не трогаем. Касаемо смены помпы – решайте сами, но желательно, поменять, раз уж такое дело. Перед этим нужно не забыть слить жидкость охлаждения.

Аккуратно одеваем без натяжки ролик натяжителя. Затем стопорим шкив распредвала. Маркировку для авто с dci 1.5 и 1.6 можно поймать напротив метки на крышке, но об этом чуть позже

Здесь важно найти метки и соединить их с маркировкой на шкиве вала и ТНВД

Чтобы сделать трансформацию ремня, нужно в любом случае заехать на подъемник или домкратом поднимать часть машины.

Установку снимаем, как в описании выше.
Сама замена ГРМ на dci 1.5 происходит быстро, но важно соблюдать осторожность с натяжителем.
Сначала вставить в «звезду» и затем в коленвал. Это быстрее, чем натягивать его через шкив или на саму «звезду» сразу.
Берем ключ Е14 и снимает заглушку с коленвала – фиксатор
Она под маслом – слева и чуть ниже.
Далее за зубец маховика цепляемся и поворачиваем коленвал

Он может упереться в фиксатор.
Берем шестигранник и крутим ролик натяжителя, чтоб стрелка показала на маркировку.
Слегка нужно подтянуть болт шкива.
Ключом цепляемся за болт и проворачиваем его несколько раз.
Далее проверяем совпадение шкива.
Делаем фиксацию и затягиваем его полностью.

Пошаговая инструкция по замене ремня ГРМ

Если всё подготовлено, пора приступать к процедуре. Как правило, она занимает около 2,5 часов. У новичков — чуть больше, у опытных водителей — чуть меньше.

Видео: Замена ремня ГРМ на Рено 1,4–1,6 8V (K7J, K7M) до 2010 г.в. Логан, Сандеро

Процедура происходит по следующему алгоритму:

Поддомкратить переднее правое колесо и снять его. Затем отщёлкнуть грязезащитный пластиковый кожух, под которым спрятан ремень привода генератора. Снять ремень.
Далее нужно открутить шкив коленвала, который держится болтом на 18. Если есть пневматический гайковёрт, процедура пройдёт без проблем. В противном случае нужно остановить маховик большой плоской отвёрткой, после чего открутить болт. Лучше привлечь к процессу помощника.

Необходимо демонтировать правую опору двигателя. Перед этим под мотором ставят надёжную подставку (лучше, если она будет из дерева, чтобы не повредить защиту картера). Опору упирают в разъём, открывающий доступ к сливной пробке.
Другой конец бруска упирается в пол

Убедившись, что двигатель надёжно укреплён, отщёлкивают трубку продувки абсорбера и провод, убирают их в сторону.

Затем нужно открутить 5 болтов на 16, соединяющих правую опору мотора, кузов и крышку привода ГРМ. После этого убирают опорный узел.

Чтобы при работе не сломать пластиковый наконечник, щуп вынимают. Отверстие нужно заглушить паклей либо пробкой. После этого приступают к демонтажу кожуха ремня ГРМ. Сначала снимают нижнюю часть, которая крепится 3-мя болтами. Головки могут быть на 8 или на 10 (зависит от года выпуска). Открученный кожух снимают через низ моторного отсека.
Легче показывать на снятом двигателе

Верхняя крышка железного кожуха удерживается 5 болтами — 4 на 13 и 1 на 10. Если машина выпущена до 2008 года, на ней будут стоять болты на 16. По задумке производителя нижние болты закреплены на герметике, потому что в этом месте проходят масляные каналы. Для выкручивания этих болтов придётся приложить дополнительные усилия. К тому же, при сборке агрегата их снова нужно «посадить» на герметик.

Когда болты откручены, можно устранить верхнюю крышку. Откроется доступ к ремню ГРМ.

Далее нужно распределить шкивы по меткам. Стрелку на шестерне распредвала наводят на значок DACIA (буква D), который отлит на клапанной крышке. Так просто шестерня не сдастся, поэтому нужно использовать болт, удерживающий шкив коленвала. На него надевают большую гайку и накручивают до упора, затем крутят по часовой стрелке, пока метки не соединятся. Чтобы ухватиться ключом было легче, под головку можно установить подставку.

Когда метки выставлены, необходимо демонтировать натяжной ролик. Для этого берут головку на 16, откручивают болт, снимают с оси ролик и ремень ГРМ.

Итак, старый ремень снят. Перед установкой нового необходимо почистить шестерни и все остальные детали, обычно спрятанные под кожухами. Их промывают и продувают потоком сжатого воздуха.

На очищенную ось устанавливают ролик и не до конца притягивают гайкой.

Установку нового ремня начинают с шестерёнки коленчатого вала. На ремне нарисованы указатели, которые помогут совместить нижнюю и верхнюю часть с метками на шестерёнке. Далее ремень натягивают на помпу, распредвал и ролик

Важно проследить, чтобы метка на ремне соединилась с указателем на распредвале. Чтобы не запутаться, надписи на ремне тщательно изучают: часть со стрелками и надписями о производителе — это верх ремня

Ближняя метка пойдёт на распредвал, дальняя — на коленвал.

Сразу после установки ремень будет провисать между шкивами. Слабину убирают, слегка провернув шестерню распредвала против направления вращения мотора.

Далее необходимо выполнить правильную натяжку ремня. Для этого используют специальный вилочный ключ (если оригинального нет, можно использовать ключ для моделей ВАЗ с передним приводом). Вилку вставляют в ролик, слегка отводят его вверх и прокручивают против часовой стрелки. Оптимальным считается натяжение, в котором ремень ГРМ отклоняется от первоначального состояния на 60 градусов. Как только подходящее натяжение найдено, ролик затягивают гайкой.

Затем нужно проверить работу. Болт крепления шкива коленвала прокручивают на 2 оборота и проверяют, совпадают ли метки и сохранилось ли натяжение ремня. Если что-то не так, гайку ролика ослабляют и ремень натягивают ещё раз.

Если всё в порядке, производят обратную сборку. Важно помнить о том, что два нижних болта верхней крышки привода ГРМ нужно закрепить герметиком, чтобы избежать подтекания масла из внутренних каналов.

Сколько стоят ремни ГРМ?

Рекомендуется заменять детали комплектом с использованием оригинальных изделий. Аналоги, имеющие низкую цену, позволят сэкономить не более 1000-1200 рублей на комплекте. Но риск досрочного выхода узла из строя многократно увеличивается.

Наименование детали и каталожный номер	Цена, руб
Ремень на 8-клапанный двигатель, 8200939081	800
Ремень на 16-клапанный двигатель, 8201069699	1400
Ролик натяжения на 8-клапанный мотор, 8200908180	2200
Ролик натяжения на 16-клапанный мотор, 7700108117	По отдельности не поставляется
Обводной ролик 16-клапанного двигателя, 7700107150	Аналогично
Ремкомплект (ремень и ролики) на 8-клапанный мотор, 130С17480R	3000
Ремкомплект (ремень и ролики) на 16-клапанный мотор, 7701477014	4300
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар

Причины и признаки поломки

Самая частая причина – это естественный износ. Ремни изготавливаются из прочной и относительно эластичной резины. Материал при работе мотора постоянно подвергается нагрузкам, соответственно, со временем теряет свои прочностные характеристики. Изделия невысокого качества изнашиваются еще быстрее, поэтому покупка более дешевой модели – это фальшивая экономия. Также к разрушениям ремня может привести попадание на него различных жидкостей (масла, топлива или грязи).

Существует ряд признаков, по которым можно определить изношенность детали:

• появление микротрещин и других дефектов в виде сгибов, складок;
• лохматость ремня, слишком слабое натяжение, заметные провисания;
• появление характерного гула, который вызывают ролики;
• дефекты на роликах или шкивах, вследствие чего повреждается материал ремешка.

Обрыв приведет к тому, что клапаны ударятся с поршнями, а это приведет к фатальному исходу для деталей. В итоге придется раскошелиться на капитальный ремонт. А теперь сравните стоимость ремонта с ценой ремня и спросите, что будет действительно экономией.

Если автомобиль оснащен климатической системой?

В моделях Renault logan, которые оснащены функциями кондиционирования салонного пространства, присутствуют две версии компоновки узлов вспомогательных систем:

1. компрессор в паре с генератором находятся по одну сторону мотора;
2. данные агрегаты располагаются с разных боков двигателя.

Первый случай подразумевает присутствие одного ременного привода для вспомогательных агрегатов. Здесь регулировка натяжения осуществляется посредством соответствующего ролика.

Во втором варианте для активации этих узлов применяются два ремня (отдельно для каждого из обозначенных агрегатов).

В случае расположения агрегатов по разные стороны от мотора, замена ремня вспомогательных агрегатов выполняется в таковом порядке.

1. Снимаем ременной механизм, вращающий компрессорный агрегат. Для этого достаточно применить его разрезание.
2. Заменяем ременной механизм, активирующий генератор (процедура рассмотрена здесь же).
3. Устанавливаем ременный держатель (он присутствует в комплекте вместе с ремнем для компрессора) в нижнюю область шкива коленчатого вала.
4. Надеваем ремешок на компрессорный шкив и заводим его за держатель, ранее установленный на шкив вала.
5. Сдвигаем держатель с зафиксированным ремнем по шкиву вала. Выполняем это действие в направлении часовой стрелки до такого положения, которое можно достичь ручным усилием.
6. Устанавливаем крючок (также поставляется с компрессорным ремнем): — одним его краем цепляем за поверхность кронштейна фиксации компрессора, а другой (она сильнее изогнута) – непосредственно за ветвь ремня. Данный элемент необходим для возможности предотвращения сползания верхней ременной ветви с компрессорного шкива.
7. Для посадки ремня в шкивном ручье прокручиваем коленчатый вал.
8. Удаляем крюк и вспомогательный держатель. Эти элементы носят разовый характер, поэтому по завершении работ они подлежат утилизации.
9. Проворачиваем коленчатый вал (не менее двух оборотов). Это позволит ремню компрессора обрести свою корректную позицию. Таким образом, была осуществлена замена ремня дополнительного оборудования на машине Рено Логан.

Если компрессорный агрегат с генератором размещены по один бок от мотора, замена ремня привода осуществляется нижеприведенным образом.

1. Открываем капотную крышку Renault Logan и незначительно выворачиваем болт натяжного узла ремня.
2. Снимаем колесо с правой стороны передка и защитный моторный брызговик там же.
3. Выкручиваем пару болтов, фиксирующих натягивающий ролик, и извлекаем узел.
4. Никогда не пренебрегайте заменой ролика на новый, когда происходит замена ремня привода.
5. Устанавливаем новый ролик, однако болты фиксации узла пока на максимум не затягиваем.
6. Выполняем навеску ремня. Укладку в шкивы осуществляем с таким расчетом, чтоб обеспечить свободное положение наружного ручья.
7. Уровень натяжения регулируем посредством предназначенного болта.

Вот и завершена замена приводного ремня на модели Рено Логан. Производителем рекомендуется осуществлять проверку натяжения посредством приспособленного тензометрического тестера. Это обуславливает отсутствие данных о степени прогиба ременной ветви на страницах технических мануалов.

В практической сфере прибегают к ориентировочной оценке корректности величины натяжного усилия посредством «правила большого пальца». Суть следующая: выполняем надавливание на ветку и линейкой меряем величину прогиба. В соответствии с приведенным методом, если показатель расстояния по шкивным центрам составляет в пределах 180-280 мм, то ориентировочное значение прогиба будет приближаться к 6 мм.

С помощью указанного способа реально выявить лишь повышенное ослабление. Если имеет место цель конкретнее определить натяжение, тогда следует обращаться к сервисной помощи.

1. Болтовой крепеж, удерживающий натяжной ролик, заворачиваем, учитывая регламентированное усилие – 21 Нм.
2. Проворачиваем вал на 3 полноценных оборота и добиваемся соответствующего расположения ремня в ручьях шкивов.
3. Вторично выполняем мониторинг степени натяжки и, при потребности, осуществляем регулировку.
4. Весь перечень демонтированных элементов устанавливаем на прежние позиции.

Двигатели

Для разных стран мира автомобили комплектовались различными силовыми агрегатами, начиная от литрового ДВС, поставляемого для Бразилии, и заканчивая 1,6-литровым 16-клапанным мотором мощностью 102 л. с.

Для России Рено Логан был представлен в комплектациях с бензиновыми двигателями:

• 8-клапанным 1,4 MPi объемом 1390 см³ (K7J 710);
• 8-клапанным 1,6 MPi объемом 1598 см³ (K7M);
• 16-клапанным DOHC объемом 1598 см³ (K4M).

На всех моторах RENAULT газораспределительный механизм имеет ременный привод, согласно заводским условиям ремень ГРМ рекомендуется менять через каждые 60 тысяч километров пробега. При техническом обслуживании проводится проверка деталей газораспределения, во избежание различных неприятностей, приводящих к преждевременному ремонту ДВС, ТО необходимо проводить вовремя.

Вытекание жидкости

Если вы обнаружили подтёки масла или тосола около ремня ГРМ, то данные подтеки свидетельствуют о проблемах: Масляные подтёки- с сальником коленчатого вала ДВС. Подтеки тосола- с герметичностью системы охлаждения двигателя.

В любом случае это уменьшает продолжительность службы ремня, и увеличивается возможность его перескакивания на шкивах. В данном случае вам необходимо выяснить и устранить причины подтёков, а ремень заменить.

Re: Сроки замены ремня ГРМ

viewtopic.php?p=1137637#p1137637

Кроилово ведет к попадалову.

viewtopic.php?p=964818#p964818

Всё на свете должно происходить медленно и неправильно, чтобы не сумел загордиться человек, чтобы человек был грустен и растерян. В.Ерофеев

Nick_2141 Модератор   Сообщения: 37510Зарегистрирован: 09 мар 2006, 13:47Откуда: Ульяновск

Ремень ГРМ и его слишком длительное использование

Насколько вы могли понять из заголовка, длительность использования ремня ГРМ отмеряется километражем, который проехал автомобиль. Как правило, ремень ГРМ подлежит замене после 70-90 тысяч километров пути. Также ремень чувствителен ко времени эксплуатации, даже если вы не проехали и 50 тыс. км., но с момента установки нового ремня или покупки автомобиля прошло более четырёх лет, то ремень лучше заменить

Особенно стоит обратить внимание на замену ремня после покупки автомобиля б/у т.к. нет абсолютно никакой гарантии, что предыдущий хозяин авто соблюдал все предписанные сервисные регламенты

Снятие старого ремня ГРМ

Поменять ремень ГРМ на Renault Logan можно и самостоятельно. Процесс установки состоит из ряда операций, которые начинаются с демонтажа старого ремня.

1. После поддомкрачивания автомобиля, снимаем правое переднее колесо.
2. Далее можно приступать к снятию защиты двигателя и правого брызговика.
3. Теперь потребуется помощник, задача которого будет включить пятую передачу и нажать на педаль тормоза, в это время и следует снимать болт шкива с коленвала, используя ключ на «18».
4. Далее – поддомкрачиваем сам ДВС, но делаем это предельно аккуратно, та как поддон у агрегата автомобиля дюралевый. Отворачиваем пять болтов опоры силовой установки.
5. Теперь снимаем отслуживший свой срок ремень ГРМ. Для этого выкручиваем болт натяжного ролика ключами на «10» и «13». Сам ролик снимаем по ходу часовой стрелки.
6. После демонтажа защитного кожуха, можно переходить к установке нового ремня.

Замена распредвала ГРМ на «Рено Сандеро»

Если вы владелец «Рено Сандеро», то будет полезно знать, как выполняется замена распредвала ГРМ.

Прежде всего нужно отвернуть болт, которым крепится кронштейн направляющей трубки указателя уровня масла к кронштейну воздухообменника. Для этого возьмите головку ключа на 10.

Затем из гнезда поддона картера мотора следует вынуть направляющую трубку вместе с указателем уровня масла. Колечко из резины уплотняет направляющую трубку в гнезде поддона.

Теперь берем головку ключа на 8, с ее помощью следует открутить 2 болта, которыми крепится рым. Демонтируйте его вместе с кронштейном воздухообменника.

Используя эту же головку, открутите 24 болта, которые держат крышку ГБЦ.

Шлицевая отвертка может играть роль рычага, с ее помощью нужно поддеть за приливы крышку ГБЦ. Просто обопритесь отверткой на впускной трубопровод. Чтобы не испортить его, подложите под отвертку кусочек ткани. Теперь демонтируйте крышку ГБЦ. Затем вытащите из ГБЦ две резинометаллические заглушки. Достаньте валы впускных и выпускных клапанов из постелей ГБЦ.

Чтобы посмотреть, исправна ли гидроопора рычага клапана, демонтируйте рычаг и вытащите ее из гнезда ГБЦ.

Как проверить гидроопору? Держите ее за корпус, при этом нажмите большим пальцем на головку плунжера в виде сферы. Если все в порядке, вам придется приложить достаточно много усилий, чтобы прижать его. Однако если он прижимается легко, значит, требуется замена гидроопоры.

Прежде чем устанавливать новую гидроопору, следует налить в таз масло для двигателя, а затем положить ее туда и 2-3 раза нажать на плунжер. Это необходимо, чтобы выпустить из него воздух. Если все сделать правильно, гидроопора станет жестче и не будет пружинить. По такой же технологии демонтируем рычаги и смотрим, исправны ли гидроопоры рычагов других клапанов.

Обратите внимание! Следует сделать отметки, как расположены элементы в ГБЦ, иначе, когда вы начнете собирать их обратно, поставить деталь на прежнее место будет непросто. Собирая ГРМ, следует установить новые сальники распредвалов.. Чтобы снять шкив, потребуется уложить вал в постели ГБЦ

Затем нужно надеть накидной ключ на 18 на гайку, с помощью которой крепится зубчатый шкив распрдвала. В отверстие в шкиве вставьте крепкую отвертку. Когда вы обопретесь ею на спицу шкива, стержнем отвертки нужно надавать на ключ, чтобы повернуть его (против часовой стрелки).

Чтобы снять шкив, потребуется уложить вал в постели ГБЦ. Затем нужно надеть накидной ключ на 18 на гайку, с помощью которой крепится зубчатый шкив распрдвала. В отверстие в шкиве вставьте крепкую отвертку. Когда вы обопретесь ею на спицу шкива, стержнем отвертки нужно надавать на ключ, чтобы повернуть его (против часовой стрелки).

Проследите, чтобы шкив с распредвалом не вращался, при этом гайка начнет откручиваться. Когда она открутится, можно снять шкив с носка распредвала и убрать сальник. Точно так же снимаем сальник со второго распределительного вала.

Когда гидроопоры и рычаги клапанов будут монтированы, приступаем к укладке в постели ГБЦ распредвалов. Прежде чем установить крышку ГБЦ, уберите с привалочных поверхностей крышки и ГБЦ подтеки клея-герметика. Очистите и протрите сухой тканью поверхности, чтобы на них не было отпечатков от ваших рук.

Теперь можно смазать привалочную поверхность крышки ГБЦ герметиком, который используется для фланцевых соединений (Loctite 518). Поверхность должна стать красного оттенка.

Поставьте на место крышку ГБЦ, после этого затяните болты крепления. Не забывайте соблюдать момент, последовательность можно изучить в нижеследующей табличке.

После того как крышка ГБЦ будет монтирована, возьмите инструментальную головку либо кусок трубы с нужным диаметром, чтобы запрессовать сальники распредвалов в гнезда ГБЦ. Не забудьте смазать кромки сальников маслом для двигателя.

Обратите внимание! Нужно проверить, правильно ли установлены фазы ГРМ на «Рено Сандеро», для этого нужно зафиксировать валы, установить зубчатые шкивы на носки распредвалов таким образом, чтобы логотипы «Рено» на спицах шкивов размещались вертикально вверх на вале выпускных клапанов и вниз на вале впускных клапанов.

Немного подтяните гайки, затем расположите на шкивах и натяните ремень привода газораспределительного механизма. Закрутите гайки крепления шкивов распредвалов с нужным усилием. Проверните коленвал по часовой стрелке на 2 оборота, чтобы удостовериться, что фазы газораспределения выставлены верно. В противном случае подкорректируйте установку. Соберите механизм в обратном порядке.

Ремни 4PK715, 4РК718, 6РК836

Первый ремень размером в диаметре Ø715 мм – обозначение такое «4PK715». Этот приводной ремень подходит на Логан и Ладу Ларгус в комплектации без ГУР и кондиционера.

Второй несколько длиннее (см. видео), его длина в диаметре Ø718 мм – обозначение такое «4РК718». Этот тип привода предназначен для Логан, Матис и Рено Сандеро и также без ГУР, кондиционера.

Ремень генератора, размером Ø836 мм. Этот тип ремешка предназначен для Лады Ларгус в комплектации без оснащения гидроусилителем руля. Обозначение у него такое «6РК836».

Резиновые привода для перечисленных моделей выше в статье в комплектации без гидроусилителя руля и кондиционера.

На машине Renault с двигателем D4F где есть кондиционер, ГУР стоит один ремень 4PK715. Здесь установлены 2 ремня, один от гидроусилителя руля и другой на генератор.

Ремни 5PK1110, 5РК1113

Затем мы рассмотрим ремни генератора для моделей Рено Логан с гидроусилителем руля, но без кондиционера.

Первый резиновый привод, его размер Ø1110 мм – обозначение «5РК1110». Этот ремень, по-моему, устанавливается только на Рено Логан.

Второй резиновый привод, размером Ø1113 мм – обозначение «5РК1113» предназначен для Логан и Лады Ларгус.

Разница между этими ремешками составляет всего 3 мм и моё субъективное мнение, что они при необходимости взаимозаменяемые. Ход натяжного ролика должен, по идее, компенсировать эту разницу в длине.

Ремень 5PK1750 до 2010 года выпуска

Перед нами на капоте машины привод кондиционера Логан и гидроусилителя руля.

Первый привод имеет размер Ø1750 мм –обозначение «5РК 1750 250». Это ремешок от известной компании «B0SCH».

Этот размер подходит на автомобили с 8-и клапанными двигателями, собранные на заводе до сентября 2009 года.

Второй резиновый привод (см. видео в конце статьи), аналогичный по размеру от известной компании «Gates». Но по толщине ремешки незначительно отличаются. Привод резиновый от фирмы «Gates» немного тоньше по толщине первого привода от фирмы «B0SCH», а все остальные размеры одинаковые.

На моей машине как раз стоит такой тип привода, так как в комплектации имеется кондиционер и ГУР руля, но не подходит по размеру в длине.

К вашему сведению моя ЛоганМашина выпущена на заводе АвтоФрамус в 2012 году.

Далее уважаемый смотрим…

Как видим много различных типов ремней генератора Логан с разными обозначениями и в них нужно долго разбираться. Думаю надо подбирать ремень, который необходим именно для вашей модели автомобиля на месте, открыв капот автомобиля.

Однако есть некоторые нюансы. Так, проверил на своём автомобиле и тип ремня «5РК1750 250» от фирмы «B0SCH» -действительно не подходит по ширине и году выпуска автомобиля. Как уже писал выше этот размер подходит на автомобили с 8-и клапанными двигателями, выпущенные до сентября 2009 года.

На моей машине «родной» ремешок примерно на 3 мм шире.

Придётся определить, какой именно тип ремня предназначен именно для моей модели Рено с 16-клапанным двигателем и коробкой «автомат».

Вернёмся к моей машине Логан в комплектации с кондиционером и гидроусилителем руля.

Ремень 6PK1820, 6PK1822 после 2010 года

Наконец-то после длительных поисков я подобрал приводной ремень на свою модель Логан 2012 года выпуска, 16-клапанный двигатель, с ГУРом, кондиционером и коробкой «автомат». Его обозначение «6РК1820», то есть 6-ручейков и длина для моей модели составляет Ø1820 мм в диаметре.

Проверяю, можно сказать «живьём». По ширине подходит, как раз то что надо. Данные с интернета «говорят», что оригинальный ремень на Рено, именно моей модели имеет размер Ø1822 мм, это на 2 мм длиннее. Считаю, что ход натяжного ролика компенсирует эту небольшую разницу в длине.

Хотелось приобрести ремень в оригинале Renault, но не нашёл и взял от компании CONTITECH «6РК1820», по-моему, хорошего качества. Пусть пока лежит в ЗИПе, как придёт время замены, мы его и установим вместе с новыми натяжными роликами.

Перечисленные ремешки, предназначены для моделей Логан с объёмом двигателя 1.4 и 1.6 литра, с 8-ми и 16 – клапанами.

Ремень генератора Рено Логан 16 кл кондиционер+ ГУР

На этом заканчиваю редактировать статью. Если неправильно написал размеры и предназначение приводов, пожалуйста, поправьте в комментарии.

Поздравляю с наступающим Новым 2018 годом! Удачи и до скорых встреч на страницах блога AAuhadullin.ru!

Читайте еще далее:

Замена на авто с ГУР и кондиционером

Обычно такая комплектация встречается в моторах 1.6, реже в 1.4. В этом случае замена самая сложная, так как приходится продевать ремень через дополнительные шкивы. Для замены выполните следующие действия:

Наденьте накидной ключ или головку «на 13» на крепежный болт натяжного ролика. Преодолевая усилие, открутите крепеж.
Зафиксируйте кронштейн ролика

Для этого необходимо в его отверстие вставить шестигранник на 6 миллиметров.
Осторожно снимите ремень со всех шкивов.
Если предполагается замена роликов приводного механизма, то с помощью ключа на 13 необходимо открутить болт и убрать защитную крышку. После этого достается и сам ролик

По аналогичной технологии демонтируется натяжной ролик
Обратите внимание, что он снимается с кронштейном.
Установите новые ролики на место.
Далее следует уложить ремень на все ролики, как он был одет до этого. Обратите внимание, что шкивы вспомогательных устройств – шестиручьевые, а ремень имеет пять ручьев
Укладывайте ремешок так, чтобы он был смещен к внутреннему краю, а наружный ручей оставался свободным.
Прокрутите за коленчатый вал весь привод три оборота, чтобы ремень сел на шкивы.

Основные сложности – сделать все правильно в ограниченном пространстве.

На остальных моделях

Инструкция для моторов только с ГУР или без каких-либо дополнительных систем аналогична вышеописанной за тем исключением, что вам придется устанавливать ремень на меньшее количество шкивов. В модели только с генератором необходимо ослабить крепеж самого генератора, чтобы уменьшить натяжку и достать ремень.

Замена ремня ГРМ на Renault Logan с двигателями K7J, K7M

Данная инструкция поможет нам произвести замену ремня на автомобиле Реналют Логан. Автомобиль начал выпускаться в 2004 году, этот автомобиль сразу завоевал признание у многих автомобилистов. Все дело в экономии, детали стоят не так дорого, в сравнении с другими марками.

Мы поговорим о замене ремня. Есть различие между клапательными двигателями, дело в том, что есть механиз на шестнадцать клапанов, а есть на восемь. Здесь же имеется и различие количества роликов. В комплект на восемь клапанов добавляется ещё один.

Для начала конечно же нам нужно будет приобрести ремень, мы советуем следующих производителей: BOSCH, Contitech, Dayco, Magneti marelli, Gates.

Также мы приобретем ролик, обойдётся вам он примерно в четыреста рублей. Опять же тут цена варьируется, зависит от разных произвдителей. Можно купить и за полторы тысячи. Смотрите на сумму, которые вы готовы потратить.

Так, нам нужно будет приобрести новый ремень, натяжной ролик, а также болт крепления.

Вы можете купить все детали по отдельности, а можете купить и целый ремонтный комплект.

Поговорим о замене ремня:

Ремень нужно поменять в том случае, если:

Если вдруг вы увидели на нём масляные разводы.

Чувствуется сильное натяжение, больше рекомендуемого.

Если вдруг, у вас установлен ремень малоизвестного производителя, в котором вы сомневаетесь.

А может быть возникла проблема с роликом, насосом или распредвалом.

Будет лучше, если вы предотвратите замену заранее. Если вдруг вы упустите момент, то тогда столкнётесь с обрывом и деформацией клапана.

Вы можете заменить ремень самостоятельно, выполняя последовательность следующих действий:

Устанавливаем автомобиль на ровную поверхность.

Теперь мы заглушим мотор и поставим автомобиль на тормоз.

Далее с помощью домрката приподнимем переднюю часть, колесо с правой части мы должны демонтировать.

Кожух, которые располагается на двигателе мы тоже должны его снять.

Далее снимаем ремень генератора.

Для того, чтобы снять шкив коленчатого вала, нам нужно будет взять головку на восемнадцать.

Следующим действием, мы должны установить мотор на домркат, начнём демонтировать подушку, расположенную с правой стороны.

Чтобы снять подушку, нам нужно выкрутить болты крепления ключом на шестнадцать.

Теперь щуп, расположенный внутри мы должны вытащить, в целях безопасности, иначе можем его повредить.
