Двигатель д-245: технические характеристики

Трактор МТЗ-80: применение

Изначально сельскохозяйственная модель МТЗ-80 в скором времени приобрела популярность и в других сферах деятельности. Завод выпустил лесопромышленную версию, машину на гусеничном ходу для слабонесущих грунтов и условий трудной проходимости, а также модификации с бульдозерным оборудованием.

«Беларус» МТЗ-80 успешно применяется в коммунальном хозяйстве и строительстве. Трактор может быть использован для транспортировки и буксировки. Достаточная мощность, высокая производительность и неприхотливость в обслуживании сделали МТЗ-80 поистине универсальным. Техника выпускается по сей день с небольшими дополнениями и доработками.

Получите выгодное предложение от прямых поставщиков:

Устройство двигателей тракторов МТЗ: МТЗ-80, МТЗ-82 и МТЗ-80Л, МТЗ-82Л

На тракторах МТЗ-80, МТЗ-82 и МТЗ-80Л, МТЗ-82Л установлен четырехцилиндровый четырехтактный дизельный двигатель номинальной мощностью 80 л. с.: соответственно Д-240 (с электростартером) и Д-240Л (с пусковым двигателем).

В двигателе применена неразделенная камера сгорания с объемно-пленочным смесеобразованием. Часть впрыскнутого топлива распиливается в объеме камеры сгорания, а другая растекается по ее поверхности, образуя тонкую пленку. Первая часть топлива интенсивно перемешивается с потоком сжатого нагревшегося воздуха, активно испаряется и сгорает: происходит процесс так называемого предварительного воспламенения топлива. Камере сгорания придана шатровая форма, которая способствует созданию завихрений воздушного потока и лучшему перемешиванию топлива и воздуха. Вторая часть топлива (в виде пленки) испаряется с внутренней стороны, нагреваясь от стенки камеры сгорания, и с наружной, соприкасаясь с потоком сжатого нагревшегося воздуха (последующее воспламенение топлива). Постепенно развивающийся процесс сгорания топлива создает условия для экономичной и, как говорят, мягкой работы двигателя, которая характеризуется плавно нарастающими нагрузками на кривошипно-шатунный механизм.

Рис. Схема камеры сгорания: 1 — форсунка; 2 — головка блока; 3 — гильза; 4 — поршень; 5 — камера сгорания.

Рис. Двигатель Д-240: а — вид справа; б — вид слева: 1 — поддон блок-картера; 2 — задний лист; 3 — венец маховика; 4 — маслозаливная горловина; 5 — фильтр грубой очистки топлива; 6 — воздухоочиститель; 7 — выпускной коллектор; 8 — головка блока цилиндров; 9 — электрофакельный подогреватель; 10 — генератор; 11 — корпус термостата; 12 — вентилятор; 13 — водяной насос; 14 — ремень вентилятора; 15 — передняя опора; 16 — блок-картер; 17 — центробежный масляный фильтр: 18 — сапун; 19 — масломерная линейка; 20 — топливный насос; 21 — форсунка; 22 — механизм аварийного останова; 23 — впускной коллектор; 24 — фильтр тонкой очистки топлива; 25 — стартер.

Рис. Двигатель Д-240Л (вид слева): 1 — воздухоочиститель пускового двигателя; 2 — пусковой двигатель; 3 — стартер пускового двигателя; 4 — редуктор пускового двигателя (остальные детали такие же, как у двигателя Д-240 на рисунке выше).

На рисунке а и б показан общий вид двигателя Д-240, а на рисунке 5 — общий вид двигателя Д-240Л. Эти рисунки не только дают представление о внешнем виде двигателя, но и позволяют ознакомиться с взаимным расположением его основных и вспомогательных узлов, механизмов и устройств.

Как и всякий дизель, двигатель Д-240 (Д-240Л) состоит из ряда механизмов и систем. Главные из них кривошипно-шатунный и газораспределительный механизмы и системы смазки, охлаждения, питания и пуска.

Кривошипно-шатунный механизм служит для преобразования прямолинейного возвратно-поступательного движения поршня во вращательное движение коленчатого вала.

Механизм газораспределения предназначен для впуска в цилиндр порций воздуха и выпуска из него отработавших газов в строго определенные моменты и промежутки времени.

Система смазки служит для подвода смазочных материалов к трущимся деталям с целью уменьшения трения между ними, а также частичного отбора тепла.

Система охлаждения необходима для поддержания нормального теплового режима двигателя. В дизельных двигателях применяется жидкостная (обычно водяная) система охлаждения.

Система питания предназначена для точно дозированной и своевременной подачи топлива в цилиндры двигателя.

Система пуска служит для запуска двигателя.

На рисунке ниже (а и б) показаны разрезы двигателя Д-240 (Д-240Л), которые позволяют ознакомиться с его общим устройством, рассмотреть его основные механизмы, узлы и системы.

Рис. Двигатель Д-240 (Д-240Л): а — продольный разрез; б — поперечный разрез: 1 — коленчатый вал; 2 — масляный картер; 3 — приемник масляного насоса; 4 — масляный насос; 5 — амортизатор; 6 — вентилятор; 7 — водяной насос; 8 — поршневой палец; 9 — поршень; 10 — клапан; 11 — валик коромысел; 12 — воздухоочиститель; 13 — штанга; 14 — маховик; 15 — распределительный вал; 16 — шатун; 17 — гильза; 18 — масляный фильтр; 19 — фильтр грубой очистки топлива; 20 — выпускной коллектор; 21 — головка; 22 — крышка головки; 23 — колпак крышки; 24 — электрофакельный подогреватель; 25 — впускной коллектор; 26 — форсунка; 27 — фильтр тонкой очистки топлива; 28 — топливный насос.

Трактор МТЗ-80: применение

Изначально сельскохозяйственная модель МТЗ-80 в скором времени приобрела популярность и в других сферах деятельности. Завод выпустил лесопромышленную версию, машину на гусеничном ходу для слабонесущих грунтов и условий трудной проходимости, а также модификации с бульдозерным оборудованием.

«Беларус» МТЗ-80 успешно применяется в коммунальном хозяйстве и строительстве. Трактор может быть использован для транспортировки и буксировки. Достаточная мощность, высокая производительность и неприхотливость в обслуживании сделали МТЗ-80 поистине универсальным. Техника выпускается по сей день с небольшими дополнениями и доработками.

Получите выгодное предложение от прямых поставщиков:

Двигатель Д240

Д240 — мощный мотор, который начали выпускать на Ярославском моторном заводе в начале 1970-х годов. Мощность разных версий составляла от 360 до 800 л.с., которая в свою очередь обеспечивалась наличием в нём 12 цилиндров, с диаметром в 13см и ходом поршня в 14см. Двигатель Д 240 также выпускались и на Минском тракторном заводе. Отличие от ЯМЗовских движков проявлялось в меньшем количестве цилиндров, а также в меньшем их диаметре и меньшем ходе поршня.

  • Высокая мощность
  • Долговечность (при должном уходе и своевременном обслуживании)
  • Долго живучие коренные подшипники коленного вала
  • Наличие гидромуфты как привода вентилятора охлаждения
  • Отсутствие трещин головки блока цилиндров
  • Сложность ремонта
  • Для капитального ремонта необходимо большое количество запчастей
  • Стоимость запчастей для капремонта
  • Большой расход топлива

Как и другие, аналогичные ему моторы, двигатель ЯМЗ Д 240 состоит из газораспределительного и кривошипно-шатунного механизмов, а также из:

  • Системы охлаждения
  • Смазочной системы
  • Системы запуска
  • Системы питания

Какие есть модификации

На основе базовой модели МТЗ 82 изготовлялись следующие модификации трактора:

  • МТЗ 82.1 с коническими редукторами в приводе переднего моста;
  • МТЗ 82.2, отличающийся использованием планетарных редукторов в ступицах переднего моста;
  • шасси МТЗ 82 МК, предназначенное для установки коммунального оборудования;
  • МТЗ 82 Р, созданный для обработки рисовых плантаций;
  • версия МТЗ 82 Н, предназначенная для длительной работы на склонах с уклоном до 8°;
  • модификация МТЗ 82 К, допускающая работу на крутых косогорах;
  • трактор МТЗ Л 82.2, оснащенный защитной клеткой кабины для работы в лесном хозяйстве;
  • Беларус 820, отличающийся обновленным оформлением кабины и капота.


Трактор МТЗ 82.1.

Универсально-пропашной МТЗ-82

К наиболее популярной продукции, которую производит Минский тракторный завод, относят универсально-пропашной трактор МТЗ 80 и трактор МТЗ 82.

Первым с конвейера в 1974 году сошла модель Беларус 80, затем началось производство Беларус 82, унифицированным с аналогом на 75%.

Этот вариант с полным приводом, что повышало эксплуатационные качества, которые позволяли использовать на тяжелых почвах с производительным навесным оборудованием. Достоинства:

  • простым устройством трактора;
  • мощным экономичным силовым агрегатом;
  • качественной трансмиссией;
  • производительной гидравлической системой;
  • надежностью;
  • доступной ценой;
  • ремонтопригодностью.

Все эти качества обеспечили белорусскому трактору востребованность, что позволяет, после проведенного ряда модификаций, осуществлять выпуск модели в настоящее время. Беларусь МТЗ 82 послужил основой для создания ряда специализированных моделей:

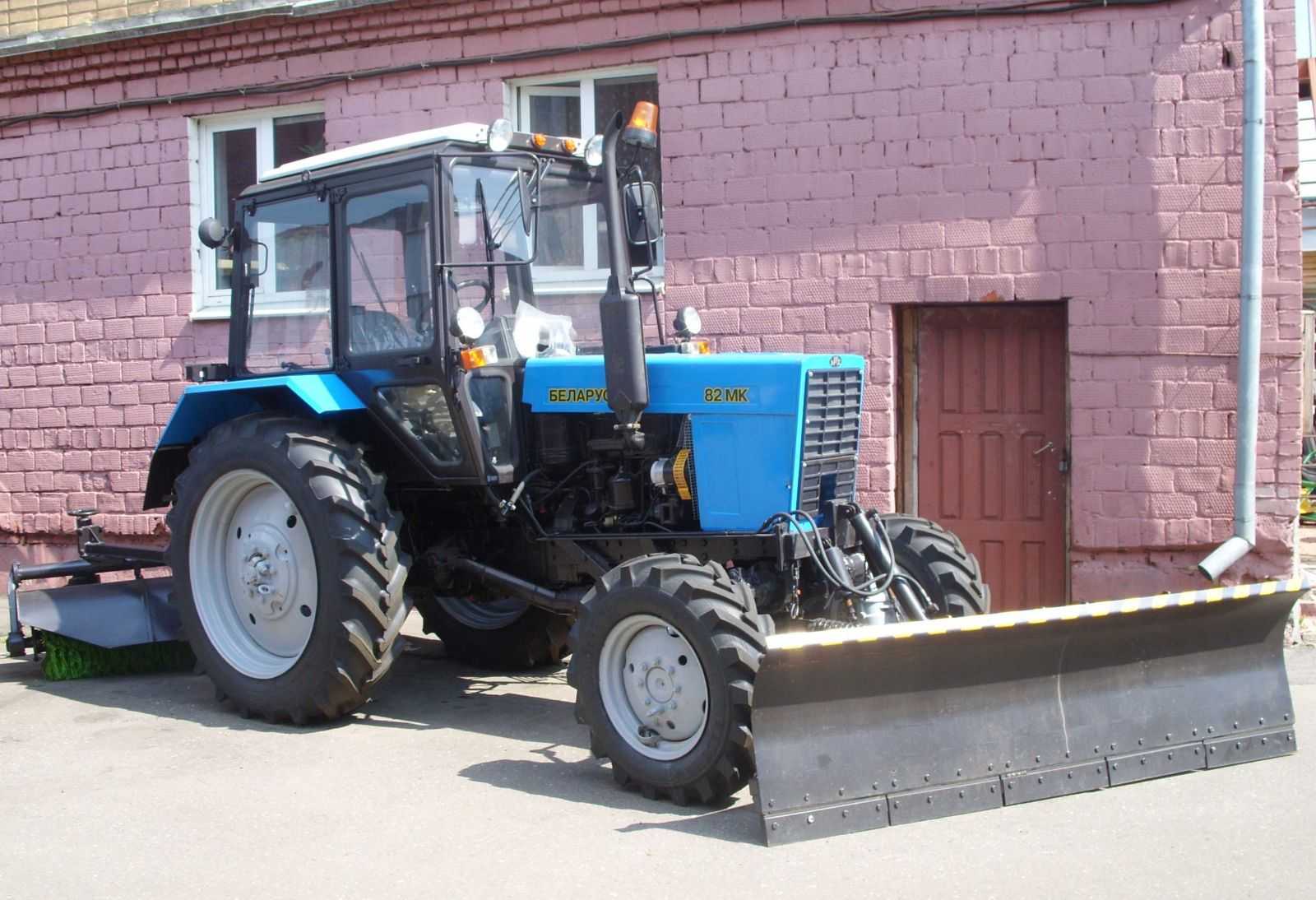

  • 82МК – уборочная коммунальная машина;
  • 82Р – вариант для возделывания рисовых полей;
  • 82К – для сельхозработ на крутых склонах с возможностью дополнительной специализации прицепного и навесного оборудования;
  • Л 82.2 – лесохозяйственный трактор, оснащенный дополнительной защитой для кабины.

Конструкция

Полностью реверсивный механический трансмиссионный блок трактора позволял эффективно управлять машиной во всех диапазонах скоростей как при перемещении машины вперед, так и при движении задом.

Некоторые модификации 40 Беларуса оснащались ходоуменьшителем, позволявшим трактору работать на малых скоростях.

Конструктивные особенности машины позволяли агрегировать ее с большинством прицепно-навесных механизмов, предназначенных для работы с другими моделями производства Минского тракторного завода. Причем, трактор мог работать с оборудованием, предназначенным и для более мощных, чем МТЗ-40 машин.

На тракторе использована традиционная для машин производства Минского тракторного завода компоновка – установленная позади двигателя кабина, не препятствующая доступу к силовой установке для ее ремонта и технического обслуживания и большие задние колеса.
Передние, направляющие движение трактора, колеса меньшего размера устанавливались на специальной пружинной подвеске.

Трактор оснащался шинами с рисунком, напоминающим елочный силуэт, которые обеспечивали машине отличную проходимость при работе на грунтах разной влажности и сыпучести.

Для запуска двигателя использовался специальный пусковой карбюраторный мотор.

Основными недостатками машины являлись:

  • Проблемный запуск силовой установки в условиях низких температур;
  • Неудобное размещение органов управления движением машины и работой навесного оборудования.

Устройство

Модель МТЗ-80 имеет комбинированное устройство, так как в передней части роль несущей конструкции играет передняя полурама, а в задней части с этой задачей справляется корпус трансмиссии.

Внешне агрегат обладает аккуратным внешним видом и небольшой шириной. Элементы подкапотного пространства прикрываются откидным щитком, служащим крышкой капота. За элементами подкапотного пространства находится кабина водителя. Так как она расположена над деталями трансмиссии, то для доступа к кабине установлена компактная подножка. Позади кабины расположен механизм навески и каналы гидросистемы для установки навесного гидравлического инвентаря.

8 – корпус понижающего редуктора и сцепления; 14 – устройство компрессора; 15 – насос для подачи топлива; 16 – дизельный мотор; 17 – бензиновый пусковой двигатель; 18 – механизм задней навески; 19 – коробка передач трактора; 20 – редуктор пускового мотора.

Габаритные размеры

Габаритные размеры, мм:
длина (по концам продольных тяг) 3815 3930
ширина (по выступающим концам полуосей задних колес) 1970
высота:
по облицовке 1615 1665
по кабине 2470
Продольная база, мм 2370 2450
Колея, мм:
по передним колесам 1200-1800 1300-1800
по задним колесам 1350-2100
Дорожный просвет, мм:
под рукавами полуосей заднего моста 650
под передней осью 650
под рукавами полуосей переднего моста 650
под задним мостом 470
под корпусом переднего моста 590
Радиус поворота посредине следа внешнего переднего колеса при колее 1400 мм с подтормаживанием внутреннего заднего колеса, м 4,1 4,3
Конструктивная масса (с кабиной, но без дополнительного оборудования и балластных грузов), кг 3160 3270
Наибольшая масса буксируемого прицепа, кг 12000 12000
Наибольшая масса орудия навешиваемого сзади при установке дополнительных грузов на передний брус, кг 900 900
Углы подъема (спуска) без прицепа, град 20 20
Глубина преодолеваемого брода, м 0,85 0,85

Кабина

Изначально Беларус 82 комплектовался так называемой малой кабиной. Первоначальное использование маленькой кабины помогло быстро освоить производство данного трактора. Относительными ее достоинствами можно считать:

  • простоту конструкции;
  • малый вес;
  • небольшие габариты.

Все это позволяло легко снять кабину и выполнить необходимый ремонт в условиях сельских мастерских.

Но недостатков такая кабина имела гораздо больше. Прежде всего, она не могла обеспечить комфортабельные условия работы механизатора. Основными считаются:

  • отсутствие обшивки и как следствие низкая шумоизоляция и слабая пылезащита;
  • недостаточные размеры остекления и прежде всего высота заднего стекла не позволяли вести качественный обзор;
  • отсутствия штатного отопителя;
  • низкое качество электросхемы щитка приборов.

К основным таким операциям следует отнести:

  • установка самодельного отопителя;
  • монтаж войлочной обшивки;
  • применение увеличенных боковых зеркал;
  • установка самодельного дворника заднего стекла.

Но, выполненный самостоятельным способом тюнинг старой кабины трактора МТЗ 82 вносил локальные изменения в условия труда механизаторов, поэтому выпуск новой модификации трактора МТЗ с большой кабиной заметно повысил комфорт, и как следствие производительность труда механизаторов.

Навесное оборудование

Кроме работы с сельскохозяйственным оборудованием, трактора «МТЗ-82.1» широко используются в качестве базовых машин для выполнения самого широкого спектра работ в агрегате с бульдозерным, экскавационным, погрузочным, коммунальным и иным оборудованием в строительстве, коммунальном хозяйстве, промышленности, а также на транспортных работах и для привода различных стационарных машин.

от обширный, но далеко не полный список рабочего оборудования для агрегатирования с «МТЗ-82.1»:

  • В сельском хозяйстве – плуги, бороны, культиваторы, сеялки, разбрасыватели удобрений, рыхлители и окучники, сенокосилки, пресс-подборщики, стогомёты, катофелесажалки/копалки, грабли-ворошилки, транспортные прицепы.
  • В лесном хозяйстве – бревнозахваты, погрузчики.
  • В строительном и коммунальном хозяйстве – фронтальные погрузчики, экскавационные навески, коммунальные и строительные бульдозерные отвалы, буровые установки, гидромолоты, подметально-уборочные машины, льдоскалыватели, прицеп-цистерны, пескоразбрасыватели, навесные вакуумные пылесосы, стрелы грузоподъёмные, шнекороторное оборудование для уборки снега.

Дополнительное оборудование

Из дополнительного оборудования, не предусмотренного базовой комплектацией, на трактор МТЗ-82.1 можно также установить:

  • ходоуменьшитель;
  • боковой вал отбора мощности;
  • приводной шкив;
  • сменный хвостовик заднего ВОМа;
  • реверс-редуктор;
  • дополнительные грузы;
  • защитное устройство хвостовика ВОМ-2;
  • предпусковой подогреватель;
  • гидрофицированный крюк;
  • пневматический переходник;
  • поперечину прицепного устройства (ТСУ-1-Ж);
  • буксирное устройство ТСУ-З-К;
  • кронштейн с разрывными муфтами;
  • шланги сцепки;
  • левый регулируемый раскос навесного устройства;
  • проставку для установки сдвоенных задних колес;
  • аптечку;
  • дополнительное сиденье и т.д.

Наиболее частые поломки моделей

К типичным неисправностям тракторных двигателей относят:

  • Воздух в ТС. Для устранения проблемы ее прокачивают помпой ручной подкачки, устраняют подсос.
  • Неполадки и дефекты ТС. Снимают насос и отправляют на СТО для диагностики и ремонта.
  • Отсутствие тяги. Ремонтируют ТС — регулировка насоса, замена фильтра при засорении, промывка распылителей, очистка сопла, проверка воздухоочистителя, турбокомпрессора, р егулировка зазоров газораспределительного механизма.
  • Появление черного дыма. Возможные причины — засорение воздухоочистителя, неисправность насоса подачи топлива и форсунок, неправильная регулировка тепловых зазоров механизма газораспределения. Производят ТО или замену элементов и соответствующие регулировки.
  • Появление белого дыма. Причина- попадание в камеру сгорания двигателя охлаждающей жидкости. Неисправность — пробита прокладка между блоком двигателя и головкой газораспределения. Устранение — демонтаж головки и замена прокладки.
  • Закипание охлаждающей радиаторной жидкости. Производят очистку радиатора и водяной рубашки блока цилиндров от накипи , регулируют натяжение ремня вентилятора .

Технические характеристики МТЗ-82.1, масса

Основной особенностью трактора, принадлежащего к тяговому классу 1,4, является то, что это полноприводная модель. Также белорусский производитель оснастил машину большой кабиной оператора (по сравнению с остальными машинами серии).

Масса МТЗ-82.1

В состоянии отгрузки с завода

3 850 кг (+/- 100 кг)

Максимальная масса буксируемого прицепа (по грунтовым и дорогам с покрытием)

Ходовая часть МТЗ-82.1

Колея задних колес

1 350-2 050 мм (для трактора с ГУР);

1 410-1 970 мм (для трактора с ГОРУ).

Колея передних колес

Глубина преодолеваемого брода

Угол подъема/спуска на сухом незадерненном грунте

  • 20° (без прицепа)
  • 12° с прицепом)

Диапазон скоростей движения при выключенном понижающем редукторе: от 2,5 км/ч (на 1-й передаче) до 33,4 км/ч (на 9-й передаче). При движении задним ходом трактор МТЗ-82.1 развивает скорость от 5,27 км/ч (1-я передача) до 8,89 км/ч (2-я передача).

При включенном понижающем редукторе возможные скорости — от 1,89 км/ч (I) до 25,25 км/ч (IX), при движении задним ходом — от 3,98 км/ч до 6,78 км/ч (1-я и 2-я передачи соответственно).

Температурный диапазон, при котором возможна эксплуатация МТЗ-82.1, — в пределах от минус 40 до плюс 40 градусов Цельсия. Тип климатического исполнения — У1/Т1.

Трактор МТЗ-80: история

Трактор МТЗ-80 стал продуктом глубокой модернизации машин МТЗ-50 и МТЗ-52. Первый прототип был создан в 1970 году. Начало конвейерного производства было положено в 1974 году на Минском тракторном заводе. Выпуск тракторов был учрежден постановлением Совета Министров СССР

Из этого можно сделать вывод, что МТЗ-80 был стратегически важной машиной для советского сельского хозяйства

Совет постановил в пользу создания нового трактора 1,4 тягового класса с мощностью 75-80 л.с.. Чтобы ускорить создание новой машины, было принято решение о модернизации существующих МТЗ-50 и МТЗ-52. Получившийся в итоге МТЗ-80 на 70% унифицирован с предшественниками. Такой подход позволил также сократить затраты на переоборудование заводов, выпускавших модификацию.

Конструкция машины претерпела значительные изменения. Причем они коснулись как внутреннего устройства, так и внешнего вида. Конструктивные изменения были внесены преимущественно в двигатель. Он стал мощнее и производительнее. Внешний облик трактора был дополнен новой кабиной и обшивкой.

Традиционная полурамная компоновка была сохранена. Двигатель по-прежнему располагается в передней части. На МТЗ-80 установили новые задние колеса увеличенного диаметра и передние колеса уменьшенного диаметра. Испытания новой машины были окончены в 1972 году полным успехом. На момент окончания мероприятий были определены агрегатируемые орудия и устройства, количество которых превысило 200 модификаций. На сегодняшний день МТЗ-80 «Беларус» остается одним из самых универсальных тракторов общего назначения.

Увеличенная скорость движения позволила использовать технику для транспортировки грузов и буксировки на задней сцепке. Через год после освоения выпуска в 1974 году было запущено производство МТЗ-80 на гусеничном ходу.

Наиболее частые поломки моделей

К типичным неисправностям тракторных двигателей относят:

  • Воздух в ТС. Для устранения проблемы ее прокачивают помпой ручной подкачки, устраняют подсос.
  • Неполадки и дефекты ТС. Снимают насос и отправляют на СТО для диагностики и ремонта.
  • Отсутствие тяги. Ремонтируют ТС — регулировка насоса, замена фильтра при засорении, промывка распылителей, очистка сопла, проверка воздухоочистителя, турбокомпрессора, р егулировка зазоров газораспределительного механизма.
  • Появление черного дыма. Возможные причины — засорение воздухоочистителя, неисправность насоса подачи топлива и форсунок, неправильная регулировка тепловых зазоров механизма газораспределения. Производят ТО или замену элементов и соответствующие регулировки.
  • Появление белого дыма. Причина- попадание в камеру сгорания двигателя охлаждающей жидкости. Неисправность — пробита прокладка между блоком двигателя и головкой газораспределения. Устранение — демонтаж головки и замена прокладки.
  • Закипание охлаждающей радиаторной жидкости. Производят очистку радиатора и водяной рубашки блока цилиндров от накипи , регулируют натяжение ремня вентилятора .
