Не горит стоп-сигнал: возможные причины, решение проблемы и рекомендации

ВАЗ 2110 не горят стоп сигналы

На ВАЗ 2110, как и на других моделях автомобилей, стоп сигналы отыгрывают важную функцию по предупреждению других участников дорожного движения о торможении или снижении скорости. Если на ВАЗ 2110 не горят стоп сигналы, это снижает безопасность использования автомобиля и может привести к аварийной ситуации. В данном случае не стоит сразу же везти авто в мастерскую, ведь чаще всего найти причину такой поломки и устранить ее удается самостоятельно

Чтобы справиться с такой проблемой своими силами, важно разобраться, по какой схеме работают стоп сигналы на ВАЗ 2110

Схема работы стоп сигналов

Стопы на автомобилях ВАЗ работают по одинаковой, достаточно простой схеме. Главным элементом данного узла считается датчик, отвечающий за включение стоп сигнала. Когда срабатывает датчик, в задней части авто загораются лампы стопов. При прекращении торможения лампа перестает светиться. Если на ВАЗ 2110 не горят стоп сигналы, первым делом нужно убедиться, что лампы не перегорели. Схема стоп сигналов работает следующим образом: напряжение от аккумуляторной батареи направляется на выключатель стопов, замыкание которого позволяет току проходить через нить накаливания ламп, подключенных друг к другу. Затем напряжение отправляется на минус аккумулятора, что позволяет лампам загореться.

На большинстве старых автомобилей ВАЗ датчик стоп сигналов находится в области магистрали тормозной системы. При этом процесс замыкания контактов осуществлялся посредством повышения давления воздуха или жидкости в системе. Главный недостаток подобного подключения заключался в загорании ламп стоп сигнала вместе с тормозными колодками, когда автомобиль начинал замедляться. На современных моделях, таких как ВАЗ 2110, датчик стопа подключен к педали тормоза. Это позволило добиться включения лампы именно в момент нажатия водителем на тормоз. Такая конструкция подключает стоп сигналы в момент выбора свободного хода педали тормоза, до того, как начнется замедление.

Причины неработающего стоп сигнала

Если на ВАЗ 2110 не горит стоп сигнал, первым делом нужно проверить, не перегорел ли предохранитель, отвечающий за защиту цепи сигнальных ламп. Затем берем контрольную лампу и проверяем, присутствует ли питание на датчике стопа. Если во время такой проверки контрольная лампа не горит, значит, предохранитель вышел из строя или произошел обрыв провода, идущего к выключателю стоп сигналов от предохранителя

При такой проверке важно убедиться в том, что питание подается на предохранитель и направляется от него. При необходимости производим замену оборванного или прогоревшего провода, устраняем нарушенные контакты в соединительной цепи, ведущей к датчику или предохранителю

Если питание присутствует на одном из выводов, можно демонтировать оба провода и соединить их медным проводом. В данном случае сигнальные лампы загорятся.

Если в ходе проверки лампы загорелись, то можно говорить о неисправности датчика. Такая запчасть ремонту не подлежит, поэтому ее необходимо заменить. Если оказалось, что датчик работает, значит, нужно искать обрыв в проводке или неисправность ламп. При этом берем контрольную лампу и проверяем, присутствует ли питание на штекере, отвечающем за работу задних фонарей. Если питание подается, вероятнее всего, что на ВАЗ 2110 не работают стоп сигналы из-за неисправных ламп. При отсутствии питания нужно найти обрыв цепи или плохой контакт в системе между выключателем стопа и сигнальной лампой. Бывает так, что предохранитель установлен новый, но он сразу перегорает. В данном случае можно говорить о присутствии короткого замыкания, которое нужно найти и устранить.

Неисправность самих фонарей

Если в ходе проверки от блока предохранителей и до концевика проблем не обнаружено, то следует двигаться дальше. Теперь следует прозвонить тестером проводку от второго разъема концевого выключателя до разъемов стопов. Если она исправна, то нужно проверить плату. Печатная плата, на которой монтируются задние фонари, не идеальна, и является одной из самых больших проблем всех ВАЗовских автомашин.

Ее дорожки часто перегорают или отслаиваются, в результате чего фонари перестают работать. Решить эту проблему можно двумя путями — или перепаять дорожки (что можно сделать обычным паяльником, правда, не в дорожных условиях) или заменить плату на новую (большинство автомобилистов выбирает именно второй вариант).

READ Замена подшипника передней ступицы Chevrolet Aveo т250

Еще одной причиной того, почему не работают стоп сигналы ВАЗ 2114, может быть окисление патронов ламп. Для того, чтобы устранить эту проблему, достаточно зачистить все контакты от появившихся на них окислов.

Лучше всего это выполнять одним из следующих способов:

• наждачной бумагой небольшой зернистости;
• раствором WD-40;
• керосином;
• очищенным бензином («калоша»).

Использовать же для очистки контактов автомобильный бензин или другие растворители — категорически не следует.

Последним вариантом неисправности стопов остаются сами лампочки. Давать здесь какие-либо развернутые советы не имеет смысла — нужно просто заменить перегоревшие лампочки на новые.

Следуя всем перечисленным выше советам, автолюбитель получает возможность проверить полностью всю электрическую цепь стоп-сигналов, начиная от блока предохранителей и заканчивая лампочками в фонарях. Благодаря этому гарантия того, что неисправность будет точно обнаружена и устранена, составляет 100%.

Стоп-сигналы не горят полностью

Если на машине полностью перестали гореть стоп-сигналы, то следует искать обрыв в проводах, в концевом выключателе или неисправный предохранитель. Поиск поломки следует начать с блока предохранителей. На его крышке обычно указана таблица, какую цепь защищает та или иная плавкая вставка. Если она отсутствует или информация в ней нечитаемая, можно воспользоваться руководством по эксплуатации данного автомобиля.

Если нужный предохранитель перегорел, менять его нельзя до определения причины. Обычно это происходит при кратковременном коротком замыкании или повреждении изоляции проводов и касания ими корпуса. Похожий эффект наблюдается при попадании в электрические соединения воды. В таком случае необходимо просушить место, в которое попала влага

Для ускорения процесса можно воспользоваться строительным феном (с осторожностью, чтобы не расплавить изоляцию проводов или элементы обшивки). Затем необходимо вынуть предохранитель из держателя и прозвонить мультиметром цепь после него

Часто провода перетираются в месте их перехода с кузова на крышку багажника. Как правило, для обнаружения повреждения кабелей необходимо снимать обшивку. Поэтому при отсутствии должного опыта эту работу лучше поручить сервисному центру. Если повреждение обнаружено, необходимо восстановить изоляционное покрытие. Для этого можно использовать обыкновенную изоляционную ленту.

Если предохранитель в порядке, можно предположить неисправность концевого выключателя. Он находится в педальном узле. Необходимо осмотреть состояние выключателя и прозвонить его мультиметром при нажатой педали тормоза. Мультиметр должен показать сопротивление меньше 1 Ом. Если оно большое или выключатель имеет механическое повреждение, он должен быть заменен. Ввиду сложности такой операции ее лучше поручить опытным работникам автосервиса.

Если и предохранитель, и концевой выключатель не имеют повреждений, это указывает на обрыв проводов. Для поиска такой неисправности также потребуется вскрытие обшивки. При отсутствии опыта лучше поручить эти действия автосервису.

В случае, если обрыв проводов обнаружен, необходимо зачистить изоляционный слой с провода, произвести соединение и заизолировать место стыка. Обрыв на участке провода устраняется пайкой. Для изоляции соединения можно одеть термоусадочную трубку и нагреть ее до фиксации на проводе. При обрыве клеммы ее извлекают из пластикового корпуса и заменяют новой, обжимая в ней зачищенный конец провода, затем вставляют обратно.

Ваз 2112 нет напряжения лягушке

• Регистрация
• Вход

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

На форуме 15 лет Сообщения: 1324 Откуда: Россия Авто: наше и не наше в профильном тишинаааа. может тут быстрее помогут Нет стопов на 2112, лягушка исправна с лягушки уходит розово-красный провод (на нем есть 12в когда жму на педаль), а на красных проводах которые идут на платы с лампами (с обоих сторон) уже ничего не приходит где смотреть? не горят стопы задней (пятой) двери, включая и светодиодный фонарь гофры у пятой двери две может сразу в обоих местах сломаться? как и какие провода идут провода в каждой из гофр, кто знает?

щас ходил дергал реле К1 (контроль неисправности ламп) разобрал его, там эл. схема поставил обратно — все так же

поднял задний диван, красного провода не увидел а в арке заднего колеса есть какая то колодка на стопы? типа которая разделяет провода в две гофры пятой двери?

Источник

Почему у меня не работают стоп сигналы

Когда ваши стоп-сигналы не работают, это обычно происходит из-за перегоревшего предохранителя, изношенного или сломанного выключателя стоп-сигнала или перегоревшей лампочки.

А на большинстве транспортных средств система стоп-сигнала обычно представляет собой простую цепь, которая включает выключатель стоп-сигнала, лампочки или лампы, предохранитель и проводку, соединяющую эти устройства. Таким образом, устранение неполадок в системе, как правило, относительно просто, и то, что обычные владельцы автомобилей могут сделать самостоятельно.

В этом руководстве вы найдете наиболее распространенные проблемы, связанные с стоп-сигналами. Просто перейдите в соответствующий раздел для вашего конкретного состояния стоп-сигнала:

• Один или несколько источников света не работают (хотя работает хотя бы один источник света).
• Ни один из стоп-сигналов не работает.
• Стоп-сигналы остаются включенными и не гаснут.

ПРИМЕЧАНИЕ. Данное руководство посвящено аналоговым (механическим) выключателям стоп-сигналов, а не цифровым датчикам, включенным в некоторые современные транспортные средства.

Если неисправен только один стоп-сигнал, проверьте эту часть цепи.

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7

Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4

Полная электросхема с пояснениями автомобиля ВАЗ-2112 здесь.

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке — самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Все контакты реле пронумерованы. На клеммах блока проверяют напряжения:

• 6 — потенциал «массы»;
• 2 — напряжение «+12», но только после включения зажигания;
• 5 — «+12» по нажатию на педаль;
• 4 — клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

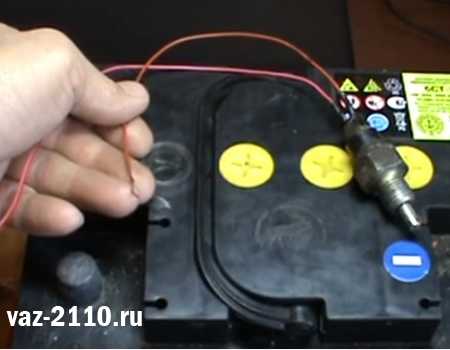

Проверка работоспособности датчика (лягушки)

Когда его все-таки удалось найти, необходимо проверить состояние его работоспособности:

1. Провода, подведенные к нему, требуется отсоединить.
2. К их концам присоединяется тестер. Прибор переводится в режим «сопротивление» и проводится измерение.
3. Затем включается задняя передача.
4. Зажигание переводится во включенное состояние.
5. Проводится отсчет показаний прибора.

Прибор может показывать 0 Ом. Это говорит о том, что проблем с ним нет. При наличии других показателей требуется его замена. Это необходимо осуществить не только когда у ВАЗ 2110 не горит задний ход, но и когда лампочки горят, а задняя передача не включена.

Ремонт

Схема головного освещения ВАЗ 2110

Надо сказать, что ремонт ближнего света на ВАЗ 2110 произвести не сложно – необходимо лишь прозвонить цепь и найти разрыв, чтобы его устранить.

Ниже приведем оптимальный порядок действий:

• Так как зачастую причиной неисправности ближнего света является реле ближнего света на ВАЗ 2110, начинать проверку можно с него. При помощи прибора нужно определить –подается ли на него напряжение и есть ли оно на выходе. Если на выходе напряжения нет, значит нужно заменить реле.
• Если на реле не подается напряжение, и его нет на клеммах предохранителей, то следует проверить проводку ВАЗ от выключателя до предохранителей, а также сам выключатель.
• Если на выходе из реле имеется напряжение, нужно проверить подается ли оно на разъем лампы. Зачастую причиной неисправности являются подгоревшие или окислившиеся контакты. Если пропал сразу ближний и дальний свет, то возможно отошел провод массы в блок-фаре.

Типовые неисправности и их устранение

Итак, почему на ВАЗ 2110 могут не работать габариты? Причин несколько, перечислим их все:

1. Сгорел предохранитель, отвечающий за питание ламп габаритных огней.
2. Произошел обрыв питающего провода.
3. Произошло замыкание питающего провода на кузов автомобиля.
4. Вышло из строя реле контроля К1.
5. Перегорели лампочки.
6. Вышел из строя переключатель наружного освещения.

Попробуем самостоятельно найти неисправность задних габаритов на ВАЗ 2110 и устранить ее. Прежде всего проанализируем ситуацию. Как указывалось выше, за правый борт отвечает предохранитель F11, а за левый – F1.

Если не горят только задние габариты, а передние работают, то логично предположить, что предохранители в порядке. В противном случае (не горит борт и спереди, и сзади) имеет смысл проверить исправность предохранителей в монтажном блоке. Где его найти, будет описано в конце статьи.

Теперь нам понадобится так называемая «контролька», которую несложно собрать самостоятельно. Нужно взять любой индикаторный светодиод и резистор сопротивлением 800 Ом.

Принципиальная электрическая схема «контрольки»

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуВместо светодиода и резистора проще взять маломощную лампочку на 12 В, к примеру, от тех же габаритов или указателей поворота. Такая схема, во-первых, проще, во-вторых, при ее использовании не нужно соблюдать полярность подключения щупов.

Начнем с задних фонарей. Открываем багажник и находим в обивке на уровне задних осветительных приборов два кармашка, закрывающих фонари. Отгибаем их и получаем доступ к разъему питания.

Отгибаем обивку и видим заднюю часть фонарей с разъемом питания

На фонаре сверху и снизу находим две защелки, сжимаем их и вынимаем плату с лампами из фонаря.

Снятие платы заднего фонаря ВАЗ 2110

Аккуратно снимаем с платы разъем питания. Подключаем один щуп «контрольки» к кузову автомобиля ВАЗ 2110 в месте, которое может обеспечить хороший электрический контакт с металлом. Включаем габариты и замеряем напряжение на гнезде разъема, к которому идет красный (правый борт) или красно-желтый провод (левый борт).

Если напряжение есть, то проблема в фонаре. Снимаем гибкую плату и внимательно осматриваем дорожки – от вибрации они нередко переламываются.

От вибрации проводники гибкой платы могут переломиться

Если все в порядке, то причина в плохом контакте лампочки с патроном либо выходе ее из строя. Мы рассмотрели случай, когда на колодке фонаря есть напряжение. Если его нет, продолжаем поиск.

Находим общую колодку питания задних световых приборов (см. схему) и измеряем напряжение на ней. Провода все те же – красный и желто-красный. Если напряжение есть, то причина неисправности – обрыв провода, идущего от этого разъема к соответствующему габариту. Осматриваем жгут, находим обрыв, устраняем.

Напряжения нет – двигаемся дальше. Теперь нам нужен монтажный блок. Где его найти, будет описано ниже. На задней части этого блока находим разъем Ш2 и измеряем напряжение на контактах, к которым идет красный и желто-красный провода.

Нумерация колодок и цвета проводов, к ним подключенных

Если оно есть, то причина – обрыв провода, идущего от монтажного блока к колодке питания задних световых приборов. Осматриваем жгут, находим, устраняем. Напряжения нет? Измеряем напряжение на этом же разъеме, провод черно-белый.

Если оно есть, то проблемы с монтажным блоком – предохранители F1 и F11, реле контроля К1, обрыв дорожек. Проверяем предохранители, осматриваем дорожки, меняем реле или устанавливаем вместо него перемычки (см. схему).

Местоположение перемычек вместо реле контроля К1

Если напряжения нет, причина неисправности – обрыв черно-белого провода, идущего от переключателя наружного освещения в монтажный блок, или самого выключателя.

Ну и отдельно поговорим о предохранителях, которые могут сгореть по двум причинам:

1. Скачок напряжения в бортовой сети.
2. Короткое замыкание в цепях питания.

В первом случае достаточно поменять сгоревший предохранитель на прибор того же номинала (5А). Во втором задача несколько усложняется – после замены предохранителя он сгорает вновь. Придется найти замыкание питающих проводов на кузов, являющийся минусовой шиной питания. Осматриваем жгуты, находим, устраняем. Чаще всего повреждение изоляции происходит в местах перехода проводов через ребра кузова и сквозь него.

Проблемы и их устранение

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

1. Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
2. Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
3. Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы: Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
4. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
5. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.

Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Но есть важное НО. Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем

В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике

Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике.

Самосовершенствуйтесь

. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее

ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

• перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
• плохой контакт в местах разъемов;
• перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
• плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
• повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
• неисправность концевика стоп-сигналов, так называемой лягушки;
• обрыв проводки, окисление контактов.

Алгоритм поиска неисправности

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками

Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем

Последовательность поиска причины поломки:

• проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
• при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
• включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
• проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
• при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Если, к примеру, на обоих выводах концевика при нажатии на педаль тормоза есть +, но он не приход к разъему фонарей, значит, необходимо искать место обрыва проводки. Проверить имеющуюся «лягушку» можно мультиметром. Имитируйте состояние нажатой педали тормоза, приставьте к выводам щупы, включив мультиметр в режим измерения сопротивления. Если между выводами отсутствует сопротивление – концевик неисправен. Если для диагностики вы демонтировали концевик педали тормоза, при монтаже правильно отрегулируйте его положение. Лампочки стоп-сигналов должны загораться при малейшем касании педали тормоза.

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.

Схема подключения

Прежде чем заняться поиском неисправности, рассмотрим схему подключения внешних световых приборов на ВАЗ 2110.

Электрическая схема внешних осветительных приборов на ВАЗ 2110

Цифрами на схеме обозначены:

1 – лампы переднего габаритного света; 2 – монтажный блок; 3 – переключатель наружного освещения; 4 – замок зажигания; 5 – контрольная лампа наружного освещения; 6 – лампы заднего габаритного света; 7 – лампы стоп-сигнала; 8 – подсветка номерного знака; 9 – выключатель освещения приборной панели; 10 – выключатель сигнализации заднего хода; 11 – выключатель указателя торможения; 12 – блок бортовой системы контроля; 13 – указатели заднего хода; К1 – реле контроля ламп.

Как работает данная схема? После включения переключателя наружного света 3 напряжение с аккумуляторной батареи подается на монтажный блок 2, далее через предохранители F1, F11 и реле контроля поступает на лампы габаритных огней. При этом F1 отвечает за левую сторону автомобиля (борт), F11 за правую. Реле К1 включает сигнальную лампочку на панели приборов, в случае если любая из ламп габаритных огней перестала гореть.

Неисправность включателя стоп-сигнала

Когда водитель жмет на педаль тормоза, усилие передается на механизм, который принято называть «лягушкой» или концевиком, он же является включателем тормозных огней. При нажатии на него загораются стоп-сигналы, соответственно, если он по некоторым причинам перестал работать, тормозные огни включаться не будут.

Всего можно выделить 2 основные причины, по которым выходит из строя концевик:

• Окисление контактов;
• Образование нагара и коррозии.

Как можно видеть, неисправности довольно похожие, и устраняются они одинаково – зачисткой «лягушки» или ее заменой.

Чтобы демонтировать включатель стоп-сигнала потребуется снять педали. Далее его легко обнаружить под тормозной педалью, а демонтаж концевика производится простым поворотом против часовой стрелки на 90 градусов. Когда «лягушка» будет демонтирована, отсоедините от нее провода и попробуйте их замкнуть «вручную». Если в результате данных манипуляций загорается стоп-сигнал, значит, необходима замена или ремонт включателя стоп-сигнала.

Если вы решили возиться с концевиком, его ремонт производится довольно просто. Достаточно разобраться устройство, прочистить жидкостью на основе спирта все контакты и далее смазать их электропроводящей смазкой. После этого «лягушку» можно собирать, устанавливать и тестировать.

Важно: Обратите внимание, если на вашем автомобиле постоянно горят стоп-сигналы, высока вероятность, что проблема также связана с концевиком. Способ устранения неисправности в данной ситуации ничем не отличается от варианта, приведенного выше

Другие причины неисправностей задний фар

Но может случиться и так, что не горит задний ход на ВАЗ 2110, а причиной этому датчик не является. Тогда возможно дело в питании. Его также необходимо проверить. При включении питание не подается, значит следует искать обрыв в проводке. Проверяют участок, на котором предохранитель соединяется с датчиком и отрезок соединения датчика с лампой.

Когда на автомобиле ВАЗ 2110 включается задняя передача, одновременно должны загораться лампочки белого цвета.

Их предназначение состоит в выполнении следующих функций:

1. с горящими лапочками гораздо удобнее парковка;
2. горящие лампочки дает пешеходам указание на то, что машина собирается сдавать назад;
3. лампочки заднего хода служат для предотвращения аварийных ситуаций.

При возникновении проблемы, при которой не включаются лампочки заднего хода можно попытаться устранить проблему самостоятельно, либо обратиться в автосервис.

Проблему вполне можно устранить собственными силами, поскольку причинами этого, как правил, являются следующие ситуации:

• Лампочка просто перегорела. При этом ее необходимо заменить. Но перед заменой рекомендуется проверить сохранность проводки с тем, чтобы исключить возможность возникновения ситуации, при которой произойдет короткое замыкание.
• Причина может крыться и в том, что на плате фонаря отсутствует напряжение.
• Сгорел предохранитель, который устанавливается для защиты от короткого замыкания. Его требуется просто поменять. Предохранитель перегорает не просто так. Значит, причиной этому является какая-то проблема в цепи. Для этого требуется «прозвонить» каждый участок и определить место прблемы.
• Могут подгореть контакты. Из-за этого лампочка перестанет гореть. В этом случае подгоревшие контакты следует зачистить.
• Вполне возможно, что имеет место повреждение электрического кабеля. Неисправность можно обнаружить при визуальном осмотре либо инструментальным путем при использовании мультимера.
• Если автомобиль длительно эксплуатируется в условиях повышенной влажности, то это может привести к окислению контактов. В результате этого перестанут нормально работать фонари заднего хода.
• Причина может крыться в некорректной работе механизма коробки передач. Именно этот механизм должен приводить к включению задних фонарей.
• Неисправность может быть обусловлена поломкой датчика заднего хода. Совсем необязательно загонять автомобиль на профессиональную диагностику. Его работоспособность можно проверить самостоятельно. Для этого датчик необходимо снять, а концы проводов замкнуть между собой. Если лампочка начинает гореть, значит, проблема именно в датчике.
