Двигатель уаз 469

Общая характеристика двигателей

Основными поставщиками моторов для УАЗов стали Ульяновский моторный завод и Заволжский моторный завод. УМЗ прославился тем, что является практически единственными в России производителем двигателей для автомобилей повышенной проходимости. Все современные движки, выпускаемые с конвейера завода, отвечают стандартам “Евро-4”.

ЗМЗ выпускает больше 80 различных модификаций моторов объемом от 2,2 до 4,6 л. Агрегаты этого завода устанавливаются как на небольшие внедорожники, так и на автобусы отечественных и иностранных компаний.

Существуют и другие типы двигателей, которые ставятся на автомобили УАЗ 31514:

  • УМЗ 4218.10 объемом 2,8 л (бензиновый);
  • ЗМЗ 410.10 объемом 2,9 л (бензиновый);
  • УМЗ 420 объемом 2,4 л (бензиновый);
  • ЗМЗ 514 объемом 2,2 л (дизельный);
  • Andoria 4CT90 объемом 2,4 л (дизельный).

Мотор “Андория”, устанавливаемый на автомобилях УАЗ 31514, “Ивеко” и УАЗ Патриот, выпускают не в России, а в Польше. Данные двигатели востребованы не только на Ульяновском автозаводе. Их устанавливают и на другие машины российского производства.

Базовый мотор УМЗ 421.10 для УАЗа

Базовый двигатель УМЗ 421.10 с карбюраторной системой, имеющий объем в 2,9 литра, работает на бензине. Имеет систему выпуска газов. Может работать при температурах от -50 до +50 градусов по Цельсию. Модификацией такого мотора стал агрегат 4218.10.

Пример тюнинга мотора

Тюнинг двигателей, установленных на автомобилях УАЗ, сделать не так легко. Любое вмешательство в мотор может повлечь за собой уменьшение тяговой силы. Да и модели многих движков устаревшие, поэтому слишком большое количество новшеств и изменений может сыграть с ними злую шутку.

Можно, конечно, модернизировать некоторые механизмы и системы

Изменения в поршневой группе нужно проводить с осторожностью, руководствуясь инструкциями. Поршневые кольца меняются на кованые, более качественные и прочные

Известная выпускает именно такие кольца. При желании можно установить и другие детали, но работы потребуют профессионального подхода и соответствующего инструмента.

Выполняется балансировка коленвала

Сбалансировать в домашних условиях коленвал автомобиля УАЗ 31514 можно только с маховиком. Установив коленвал на одно из ребер Т-образных пластин, определяют самую тяжелую точку. Коленчатый вал будет катиться по пластинам, пока не остановится самой тяжелой точкой вниз. С этой точки и нужно будет снимать небольшой слой металла, периодически проверяя результат.

Технические характеристики

Силовой агрегат. Из-за того, что 403-ю модель назвали переходной, а по-другому если сказать, то экспериментальной, то она получила целый перечень технических модернизаций, которые немного спустя стали использовать в Москвиче-408. Весьма интересно, что усовершенствования, которые были изначально предназначены для 408-й машины, настолько успешно подошли для 403-й, что и та и другая машина какой-то период производились Московским заводом малолитражных автомобилей параллельно. Изначально на машину ставили мотор от автомобиля 407Д. От самого 407-го автомобиля он рознился лишь смещением переходника передней подвески силового агрегата на 15 миллиметров назад, а также монтированием гидравлического привода сцепления.

Двигатель Москвич-403

Позже, в 1964 году (апрель месяц), он был поменян на силовой агрегат 407Д1, который являлся переходной моделью к М-408. Его устанавливали не лишь на 403-ю модель, а и на его модификации «Москвич-424» — универсал и 432-ю модель – фургон. Если говорить про мощность и экономичность, то данный мотор не рознился ничем от силовых агрегатов 407-го и 407-Д, однако обладал повышенной надежностью и долговечностью. Он имел целый перечень модернизированных элементов. Среди них наличие коленчатого вала, где были увеличенные коренные шейки, диаметром 57 мм (раньше стояли 51 миллиметровые), маховика коленвала, блока цилиндров, где были увеличенные постели под коренные шейки коленчатого вала, вкладышей коренных подшипников, поддона картера, распределителя зажигания.

Москвич-403 вид спереди

Кроме этого, установили наличие сальника коленчатого вала (раньше его подменял буртик, на котором была маслосгонная резьба) и прочие детали. Двигатель являлся рядным четырехцилиндровым восьмиклапанным 1.360 литровым. В результате, он позволял развивать 45 лошадиных сил. Максимальная скорость была на уровне 115 километров в час, а среднее потребление топлива в городских условиях составляло 10 литров на 100 километров. Первая сотня достигалась автомобилем за скромные 36 секунд.

Самые последние автомобили Москвич-403, по некоторой информации, могли идти вместе с двигателем, в котором был двухкамерный карбюратор. Он выдавал уже 50 лошадей и его устанавливали на 408-ю модель. У машины было наличие нового радиатора с большей производительностью охлаждения силового агрегата.

Трансмиссия. Синхронизировала работу двигателя и колес четырехступенчатая механическая коробка переключения скоростей. Привод сцепления имел уже гидравлический усилитель, что обеспечивало таким образом более плавное функционирование работы педали.

Седан Москвич-403

Подвеска. Установленная впереди подвеска являлась независимой пружинной, где были поперечные рычаги. Подвеска была бесшкворневая и собиралась на штампованной поперечине. Задняя же подвеска расположилась на паре продольных листовых полуэллиптических рессор. Было наличие гидравлических телескопических амортизаторов. Получается, что Москвич имел усовершенствованную переднюю подвеску. Там были два шаровых шарнира с каждой стороны.

Рулевое управление. Рулевое устройство имело маятниковый рычаг, который закреплялся на правом лонжероне подмоторной рамы. Механизм рулевой колонки решили переработать. Его решили позаимствовать у многообещающей 408-й модели. Не предусматривалась установка гидравлического силового агрегата.

Тормозная система. Главный тормозной цилиндр был перемещен из-под дна автомобиля в подкапотное пространство, что позволило сделать не напольную вариацию педалей, а подвесную, какая используется и по сегодняшний день. На всех колесах устанавливали барабанные тормозные механизмы.Технические характеристики

Кузов
Тип кузова седан
Количество дверей 4
Количество мест 4
Длина 4040 мм.
Ширина 1540 мм.
Высота 1600 мм.
Колесная база 2380
Колея передняя 1225
Колея задняя 1220
Двигатель
Расположение спереди, продольно
Объем 1360 см³
Тип цилиндра рядный
Количество цилиндров 4
Ход поршня 75 мм.
Диаметр цилиндра 76 мм.
Степень сжатия 7
Количество клапанов 2
Система питания карбюратор
Мощность 45/4500 л. с.
Крутящий момент 88/2600 н.м.
Топливо бензин АИ-80
Трансмиссия
Передаточное отношение главной пары 4.55
Привод задний
Количество передач 4
Эксплуатационные показатели
Объем топливного бака 35 л
Максимальная скорость 115 км/ч
Расход топлива на шоссе 6.5 л/100 км
Расход топлива в городе 10 л/100 км
Клиренс 200 мм
Допустимая полная масса 1280 кг

Двигатель УАЗ-469

Чтобы произвести ремонт двигателя УАЗ-469 своими руками, нужно во-первых знать, из каких узлов и деталей он состоит. (См. рис. ниже)

Схема двигателя уаз 469, узлы и детали (вид слева), запчасти: 1 — крышка коромысел; 2 — маслоизмерительный стержень; 3 — распределитель зажигания; 4 — стартер; 5 — картер сцепления; 6 — топливный насос; 7 — кронштейн подвески двигателя; 8 — головка блока цилиндров; 9 — насос системы охлаждения; 10 — фильтр тонкой очистки топлива; 11 — крышка маслоналивной горловины.

Схема двигателя уаз 469, узлы и детали (вид справа):1 — нижняя часть картера сцепления; 2 — сливной кран блока цилиндров: 3 — блок цилиндров; 4 — впускной трубопровод; 5 — край отопителя; 6 — карбюратор: 7 — выпускной коллектор; 8 — выпускной патрубок системы охлаждения; 9 — вентилятор; 10 — датчик контрольной лампы аварийного давления масла; 11 — генератор; 12 — датчик указателя давления масла; 13 — масляный фильтр; 14 — масляный картер двигателя.

Следует знать, что двигатель УАЗ-469 подлежит замене (снятию) при наличии аварийных повреждений (пробоины, задиры и риски на шейках коленчатого вала, заклинивание поршней, обрыв шатунов и т. д.), для устранения которых необходима замена или ремонт базовых и основных деталей.

Источник

Основные технические характеристики УАЗ 469

 469                      469Б

Масса без нагрузки 1600 кг. 1540 кг.
Масса с полной нагрузкой 2400 кг. 2280 кг.
Объем топливного бака 78 л.
Привод Полный подключаемый
Наибольшая скорость при полной массе 90 км / час. 120 км / час.
Контрольный расход топлива при скорости 30 км/ч. 10,6 литров / 100 км.
Запас хода по шоссе при контрольном расходе 10,6 л/100 км 730 км.
Путь торможения с полной нагрузкой с начальной скорости 70 км/ч Не более 44,8 метров.
Глубина преодолеваемого брода 0,7 метра
Максимальный преодолеваемый подъем с водителем и 1 пассажиром 57 градусов
Максимальный преодолеваемый подъем при полной загрузке 31 градус
Наибольшая полная масса буксируемого прицепа 760 кг.

Двигатель

УАЗ 469 обладает 4-цилиндровым двигателем серии УМЗ 417 объемом в 2,5 литра. Мощность такого мотора достигает 75 лошадей, расположение клапанов верхнее. Система подачи топлива принудительная. Закрытая система охлаждения, жидкостная с принудительной циркуляцией. Нюанс этого двигателя — достаточно приличный расход топлива, до 16 литров за сотню.

Две разных модификации этого двигателя устанавливаются на УАЗ 469 двух разных предназначений. УМЗ 4178 — на обычные гражданские модели, УМЗ 4179 — на военные. Отличие «военных» моторов в том, что они оборудуются датчиком-распределителем и высоковольтной экранированной проводкой. К тому же в них есть специальное место для обогрева.

Отличительной особенностью двигателя серии УМЗ 417 является особенная конструкция объединенного блока цилиндров и верхней части картера в единое целое, выполненное из высокопрочного алюминиевого сплава. Цилиндры представляют собой мокрые съемные гильзы и отливаются из серого чугуна. Износостойкость гильзы обеспечивается благодаря кислотоупорному чугуну в верхней части.

Головка блока является общей для всех цилиндров и изготавливается из алюминиевого сплава, так же как и поршни. Пятиопорный коленвал сделан из магниевого чугуна.

Коробка передач

Коробка передач УАЗ 469 служит для изменения крутящего момента от двигателя через сцепление. КПП УАЗ 469 преобразовывает энергию вращения коленчатого вала в поступательное движение трансмиссии. Благодаря четырем передачам, которые имеет редуктор для движения вперед и одну заднюю, энергия передается колесам. Автомобиль может осуществлять движение в любом направлении. Трансмиссия УАЗ 469 подразделяется на два вида по типам КПП – старого образца и нового образца.

Схема КПП УАЗ 469 старого образца показана на нижнем рисунке. Здесь наглядно показаны все основные запчасти КПП УАЗ 469 и комплектующие изделия коробки. Такие изделия, как пыльник, сальник, резиновые уплотнения являются расходными материалами и меняются по мере износа. Для автомобиля УАЗ 469 схема типовая.

Коробка переключения передач в машине УАЗ 469 крепится к картеру сцепления четырьмя шпильками, ввернутыми в него. Шестерни привода промежуточного вала, второй и третьей передач изготавливаются с косыми зубьями, первой передачи – с прямыми зубьями.

Шестерни расположены на валах и находятся в постоянном зацеплении. Шестерни первой, второй и третьей передач установлены на ведомом валу на игольчатых подшипниках. Ведущий вал 1 имеет две опоры. Передний подшипник расположен в гнезде коленчатого вала, задний – в передней стенке картера коробки передач.

Расход топлива

  • Расход топлива у двигателя 2.4 составляет 15,6 литров на сотню км., а у двигателя 2,7 10,6 литров на сотню км.
  • Потребляемый бензин 92.

Мосты

Одно из базовых отличий УАЗ 469 и УАЗ 469Б – мосты. Они могут быть военными и колхозными соответственно.

Военные мосты (УАЗ 469)Колхозные мосты (УАЗ 469Б)

Тип Разъемные, с редукторами на всех колесах Разъемные
Передаточное число 5,38 5,13
Передаточное число главной передачи 2,77 5,13
Масса переднего моста 140 кг. 120 кг.
Масса заднего моста 121,5 кг. 100 кг.
Объем масла, заливаемого в каждый мост 1 л. 0,85 л.
Передаточное число колесных редукторов 1,94
Объем масла, заливаемого в каждый редуктор 0,3 л.

Ходовая часть

  • подвеска — жесткая, рессорная;
  • рессоры — 7-9-листовые, эллиптические;
  • амортизаторы — телескопические, двустороннего действия;
  • колеса — стальные, штампованные;
  • шины — камерные;
  • рекомендованный размер шин — 215/90 R15.

Обслуживание

Замена масла в двигателе УМЗ 417. Интервал замены масла — 10 тыс. км. Объем масла сухого двигателя с масленым радиатором составляет 5,8 литра. При замене в системе смазки и радиаторе остается от 0,5 до 1 литра масла. Масленый фильтр от ВАЗ 2101. Масло, рекомендованное производителем — М-8-В SAE 15W-20, М-6з/12Г SAE 20W-30, M-5з/10г1, M-4з/6B1 SAE 15W-30. Регулировка клапанов Регулировать зазоры необходимо раз в 15 тыс. км.

Основные отличия этих автомобилей от базового

. Кузов — цельнометаллический, пятидверный, разделенный на два отсека; число мест — 6(7) в том числе в переднем отсеке 5(2), в заднем 4(2). Задний отсек имеет отопление и вентиляцию от основной отопительновентиляционной системы. Запасное колесо расположено в заднем отсеке. Автомобиль оснащен дополнительным освещением, сигнализацией и спецоборудованием. Полная масса — 2210 кг, габаритная высота — 2500 мм.

Грузоподъемность:

с 9-листовыми рессорами 600 кг груза плюс 2 чел. или 100 кг плюс 2 чел с 7-листовыми рессорами 400 кг груза плюс 2 чел. или только 7 чел.

31512 3151
Снаряженная масса, кг 1590 1680
В том числе:
на переднюю ось 870 900
на заднюю ось 720 780
Полная масса, кг 2150 2480
В том числе:
на переднюю ось 920 1020
на заднюю ось 1230 1460
Допустимая масса прицепа, кг 850 1460
Макс.скорость автомобиля, км/ч 115 110
Макс. преодолеваемый подъем автомобилем, град. 31 31
Контрольный расход топлива автомобиля, л/100 км:
при 60 км/ч 10,5 11,6
при 80 км/ч 13 14,5
Тормозной путь с 80 км/ч, м 43,2 43,2
Радиус поворота, м:
по внешнему колесу 6,3 6,5
габаритный 6,8 7

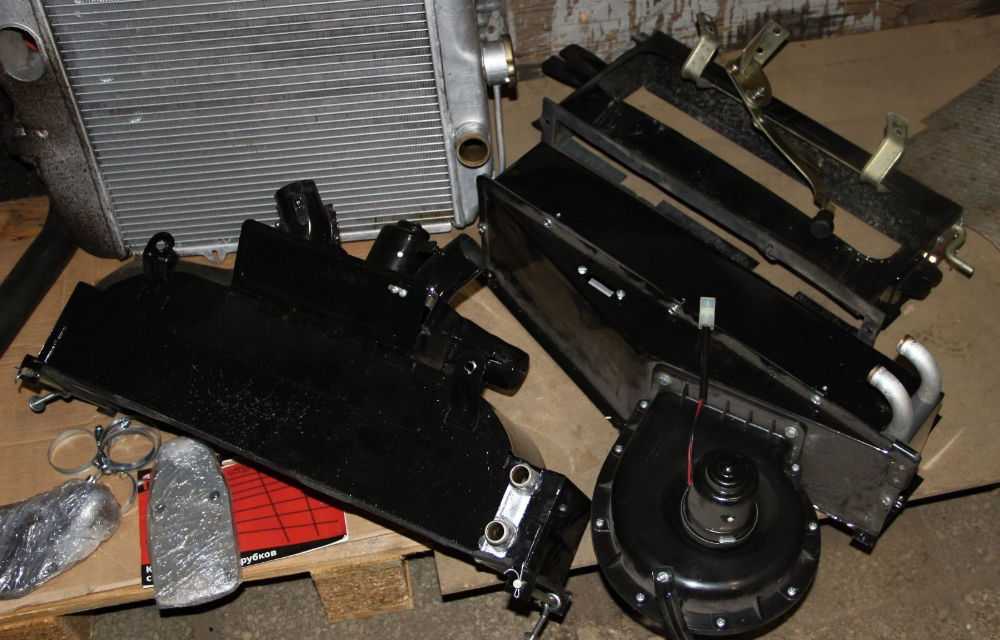

Конструкция вентилятора печки УАЗ

Так уж повелось, что на большинстве современных автотранспортных средств в качестве привода крыльчатки вентилятора используют электромотор, который изначально является совершенно автономным двигателем, который приспосабливают для работы в паре с крыльчаткой вентилятора. В УАЗ конструктивно эта пара выполнена в единой связке, цель которой – обеспечить подачу наружного воздуха в радиатор отопителя и далее по системе воздуховодов в салон. Управление мотором печки осуществляется с панели климатической установки регулятором, который позволяет включать/выключать вентилятор, а также изменять скорость вращения его лопастей, регулируя объём воздуха, поступающего в салон через дефлекторы.

Собственно крыльчатка представляет собой пластиковую форму в виде полого цилиндра, стенки которого имеют прорези с внутренними рёбрами изогнутой формы. Таким образом, это не привычная конструкция с трёх- четырёхлепестковыми лопастями – скорее, такой вентилятор напоминает турбину самолётного двигателя. Подобная форма считается более надёжной при работе на очень высоких скоростях вращения приводного вала. Строго говоря, ломаться здесь особо нечему, если обеспечить полную герметичность крыльчатки (за исключением подшипника), поэтому большинство неисправностей приходится на электромоторчик, являющийся приводом вентилятора.

Впрочем, об идеальной герметичности говорить не приходится, и потому со временем на лопастях крыльчатки накапливается грязь, что приводит к повышению нагрузки на двигатель со всеми вытекающими последствиями и повышением вероятности заклинивания устройства.

Значительная часть неисправностей вентилятора вызвана проблемами в электрической части, состоящей из следующих компонентов:

  • генератора/АКБ, являющихся источником питания моторчика. Аккумулятор в этой схеме задействован редко, после включения зажигания и до момента запуска силового агрегата. Поскольку электродвигатель вентилятора потребляет немало электроэнергии, не стоит злоупотреблять его работой в этом режиме – аккумулятор может сесть настолько, что у вас возникнут проблемы с пуском двигателя;
  • собственно замок зажигания;
  • плавкий предохранитель, предохраняющий двигатель от скачков тока;
  • переключатель скоростей вращения вала моторчика;
  • дополнительный резистор, посредством которого и достигается уменьшение оборотов вращения электродвигателя, который может вращаться только на одной, в данном случае максимальной скорости;
  • собственно мотор отопителя УАЗ.

Все внедорожники, сходящие с конвейера Ульяновского автозавода, комплектуются моторчиком собственного производства, среднестатистический ресурс которого, к сожалению, весьма посредственный: уже после тысячи часов наработки в его функционировании наблюдаются различные проблемы. Поэтому многие владельцы стремятся при первой же возможности заменить его на более надёжный, но не требующий большого количества переделок. Чаще всего в качестве аналогов использую электродвигатели Sanden или Delphi – это известные бренды, чья продукция широко представлена в розничной сети.

Обзор неисправностей

Ремонт и обслуживание у всех движков раннее. Так нужно потому, что движки, как и машины созданы для эксплуатации в тяжелых условиях. А в современных российских условиях при использовании некачественной солярки у движка забиваются фильтрующие устройства. Особенно часто это происходит зимой. В результате машина теряет тягу, перестает быть мощной. В худшем случае может просто встать посреди дороги.

Похожая статья Двигатель ВАЗ 11186, технические характеристики и ресурс

Еще одним слабым местом является коленчатый вал на 5 опор, который отлит из чугуна. При перегреве он дает трещины. Если вовремя не заметить, то выйдет из строя и своим разрушением может навредить всему двигателю

Поэтому так важно техническое обслуживание на 10 тысячах километрах. Так как эксплуатация в тяжелых условиях дает о себе знать всякого рода перегревами и износами

Двигатель на УАЗ начинает жрать много масла, когда пробивает сальник коленвала. Также проблему наблюдаются в головке блока цилиндров. Алюминиевый сплав быстро трескается и ГБЦ приходит в негодность ранее срока службы всего движка.

Из-за забивания воздушных фильтрующих устройств, движки могут жрать слишком много топлива. Опытные механики советуют менять фильтра после пробега в 20 тысяч километров.

Однако из ряда преимуществ силового агрегата на УАЗ 469 можно выделить следующие:

  • ремонтнопригодный. Все модели движков можно отремонтироваться в гаражных условиях;
  • меньший расход топлива в отличие от других двигателей, например, японских. Движки из Японии, созданные специально для внедорожников, жрут до 20 литров как минимум. Этот же не более 15;
  • на машине УАЗ 469 можно перевозить грузы на далекие расстояния. Двигатели этой машины выдерживают серьезные перегрузы.

Если мотор сломался, а нет рядом подходящего движка на машину, то на УАЗ 469 обычно ставят двухлитровый 2 СТ от компании Тойота. Он отлично справляется с возложенными на него действиями.

Если позволяют деньги, то автовладельцы обычно меняют мотор на Ниссан ТД 27. Это тоже один из самых надежных движков. Он выносливый и не требует к себе пристального внимания.

Похожая статья Двигатель на Ниву Шевроле ВАЗ 2123

Nissan Qd-32 и Td 27

Вот еще пара японских движков от Nissan. Стоимость этих двигателей примерно одинакова и составляет порядка 80 тыс. рублей, так что решать вам, какой из них ставить. TD 27 — тяжелый и шумный, но это потому, что блок цилиндров и головка чугунные, зато двигатель очень надежный. Мощность же Qd-32 гораздо выше, поэтому обычно в паре с ним ставят коробку и раздатку «Atlas». Некоторые умудряются поставить ещё двигатели 3L и даже 5L от тойоты, но тут уже нужны не уазовские мосты, нужны мосты от Nissan Terrano. Qd-32 имеет множество модификаций, его мощность варьируется в пределах 135-150 л.с. и крутящий момент составляет примерно 330-350 Нм. Так же, как и Td 27 он является полностью чугунным.

Двигатель УМЗ 414

Двигатель 414 — это следующее поколение силового агрегата УМЗ 451. Мотор устанавливался на автомобили УАЗ-469 и УАЗ-452. Предназначался для импорта в тёплые и тропические страны.

Технические характеристики

Как упоминалось ранее, силовой агрегат 414 разрабатывался на основе УМЗ 451. Он модернизирован и доработан, а соответственно обладает большими техническими характеристиками, чем предшественник.

На двигателе применены: впускная труба новой конструкции, головка блока цилиндров с улучшенными впускными и выпускными каналами, маслонасос повышенной производительности, закрытая система вентиляции картера, детали и узлы повышенной надёжности и износостойкости.

Продукция была удостоена Государственного Знака качества. Двигатели УМЗ-414 выпускались до 1986 года.

Рассмотрим, технические характеристики УМЗ 414:

Наименование Показатель
Производитель УМЗ
Объем 2,5 литра (2445 см куб)
Количество цилиндров 4
Количество клапанов 8
Тип ДВС Бензиновый
Система впрыска Карбюратор
Мощность 77-92 л.с.
Расход топлива 11,6 л/100 км
Диаметр цилиндра 92 мм
Порядок работы цилиндров 1-3-4-2

Устройство мотора

Конструктивные особенности мотора незначительно отличаются от УМЗ-451. Узлы и детали имеют тоже расположение. Рассмотрим, устройство мотора:

1 — маховик; 2 — монтажная проушина; 3 — кран отопителя; 4 — крышка головки блока цилиндров; 5 — впускной трубопровод; 6 — гайки шпилек крепления головки блока цилиндров; 7 — коромысло клапана; 8 — ось коромысел; 9 — патрубок вентиляции картера; 10 — головка блока цилиндров; 11 — пружины клапана; 12 — маслоотражательный колпачок; 13 — втулка клапана; 14 — крышка маслозаливной горловины; 15 — клапан; 16 — прокладка головки блока цилиндров; 17 — насос охлаждающей жидкости; 18 — штанга; 19 — толкатель; 20 — шкив вентилятора; 21 — распределительный вал; 22 — ведомая шестерня привода распределительного вала; 23 — демпфер крутильных колебаний; 24 — ступица шкива; 25 — шкив; 26 — болт шкива; 27 — манжета; 28 — ведущая шестерня привода распределительного вала; 29 — коленчатый вал; 30 — поддон картера; 31 — гильза цилиндра; 32 — поршень; 33 — пробка маслосливного отверстия; 34 — шатун; 35 — маслозаборник; 36 — масляный насос; 37 — блок цилиндров; 38 — выпускной коллектор; 39 — картер сцепления.

Модификации

Кроме оригинального силового агрегата имелось несколько модификаций с доработками:

Обозначение двигателя по КД VDS-описательная часть маркировки Характерные особенности комплектности и исполнения двигателя Применяемость на автомобиле
Комплектации с карбюратором
414-1000400 Двигатель автомобильный с 1-камерным карбюратором УАЗ
41417-1000400 Двигатель автомобильный с экранированным электрооборудованием и 1-камерным карбюратором в экспортном исполнении
4141-1000400 Двигатель автомобильный с экранированным электрооборудованием и 1-камерным карбюратором для поставок внутри страны
4142-1000400 Двигатель автомобильный с 2-камерным карбюратором
41436-1000400 Двигатель автомобильный с экранированным электрооборудованием и 2-камерным карбюратором в экспортном исполнении
4143-1000400 Двигатель автомобильный с экранированным электрооборудованием и 2-камерным карбюратором для поставок внутри страны
4144-1000400 Двигатель автомобильный с 2-камерным карбюратором (степень сжатия 8,2)

Даты производства:

  • УМЗ-414, 4141, 4142, 4143, 4144 начало производства 16.01.1980
  • УМЗ-4147 начало производства 14.10.1985 до 12.03.1993
  • УМЗ-4146 начало производства 11.05.1986 до 12.03.1993
  • УМЗ-4149 начало производства 19.08.1987 до 30.08.1989

Обслуживание

Обслужить двигатель достаточно просто. Так, плановое сервисное обслуживание проводится каждые 15 000 км. В ТО входит замена масла и фильтра. Чтобы заменить масло, придётся выкрутить сливную пробку и дождаться, пока сбежит смазочная жидкость. Затем, пробка закручивается, и масло заливается через заливную горловину. Масляный фильтр меняется, когда в моторе нет масла.

Также в техническое обслуживание входит проверка всех систем, отсутствие подтёков масла и неисправностей. Каждые 30 000 км необходимо проводить регулировку клапанов, а каждые 20 000 км делается замена воздушного фильтрующего элемента.

Согласно рекомендации завода изготовителя каждое 2 ТО стоит проводить переборку и настройку карбюратора.

Вывод

Двигатель УМЗ 414 не нашёл массового применения на отечественном рынке, поскольку был ориентирован на импорт. Невысокие технические требования и простота конструкции позволяют обслуживать и ремонтировать силовой агрегат самостоятельно.

Обслуживание

Обслуживание силового агрегата на УАЗ 469 проводится по стандартной схеме. Так, межсервисный интервал составляет 15 000 км пробега до первого капитального ремонта. После восстановления движка рекомендуется проводить техническое обслуживание каждые 10-12 тыс. км, чтобы сберечь ресурс мотора.

Каждое второе для движка УАЗ — это комплексная замена расходных материалов. В нем владелец транспортного средства должен выполнить следующие технические работы:

  • Смена масла и фильтрующего элемента.
  • Замена топливного фильтра.
  • Чистка карбюратора.
  • Замена воздушного фильтрующего элемента.
  • Проверка свечей зажигания.
  • Регулировка клапанного механизма.
  • Проверка прокладок на пробой.

Краткое описание

Двигатель УМЗ 417 предназначался для установки в советские автомобили повышенной проходимости ульяновского автомобильного завода, такие как УАЗ 469 и УАЗ 452 “Буханка”. Особенности. Мотор УМЗ 417 пришел на смену УМЗ 414. Двигатель обзавелся новой головкой блока цилиндров схожей с ГБЦ автомобиля ГАЗ-24 (ЗМЗ-402). Степень сжатия при этом возросла с 6,7 до 7,0. Изменения затронули и газораспределительный механизм – установлен другой распредвал и новые впускные клапаны (диаметр шляпки увеличен до 47 мм). ГБЦ с круглыми окнами под коллектор, на ранних моторах коллектор под однокамерных карбюратор. Двухкамерный карбюратор на двигателях с индексом 4178. Проблемы мотора давно известны – низкое качество деталей и сборки, проблемная система охлаждения (мотор склонен к перегреву), течи масла отовсюду, даже через блок. Ресурс мотора УМЗ-417 составляет около 150 тыс. км. Двигатель имеет ряд модификаций (см. ниже).

Двигатель на УАЗ: виды, марки и производители

Первые автомобили УАЗ (различные модификации УАЗ-469) оснащались моторами Ульяновского моторного завода — для того времени это были мощные (75 л.с.) и надежные двигатели, в самых сложных условиях показавшие себя с лучшей стороны. Однако позже параллельно с ульяновскими моторами на УАЗы стали ставить силовые установки Заволжского моторного завода. И к сегодняшнему дню на ульяновских внедорожниках одинаково часто можно встретить двигатели обоих заводов.

Какие двигатели предлагает каждый из заводов? Моделей и модификаций достаточно много, и среди них можно выбрать моторы для решения самых разных задач.

Двигатели Ульяновского моторного завода (УМЗ)

Ульяновский моторный завод расположен в Ульяновские, он входит в «Группу ГАЗ» и производит двигатели для легких коммерческих автомобилей, в том числе и для УАЗов.

Для установки на различные модели автомобилей УАЗ применяются карбюраторные и инжекторные четырехцилиндровые двигатели УМЗ.

— УМЗ-4178 (АИ-92 82 л.с.); — УМЗ-421 (АИ-92 110 л.с.); — УМЗ-4218 (АИ-92, модификации 103 и 105 л.с.).

— УМЗ-4213 (АИ-92, модификации 110 и 115 л.с., а также модификации для ГУР); — УМЗ-4213 «Евро-3» (АИ-92, 123 л.с.).

Необходимо обратить внимание на тот факт, что все указанные двигатели представлены в двух модификациях — с рычажным и диафрагменным сцеплением. Также ряд двигателей имеют модификации для установки ГУР

Карбюраторные двигатели УМЗ применяются, в основном, для замены моторов моделей УАЗ, снятых с производства (предшественников УАЗ «Хантер» и других). А более современные двигатели УМЗ-4213 различных модификаций — это универсальные силовые установки, которые в настоящее время работают во всех новых моделях автомобилей УАЗ.

Двигатели Заволжского моторного завода (ЗМЗ)

Заволжский моторный завод (город Заволжье, Нижегородская область) предлагает широкий выбор двигателей на УАЗ, в том числе и моторы экологического классов «Евро-3» (выпуск налажен с 2008 года) и «Евро-4». В линейке присутствуют как традиционные карбюраторные, так и современные инжекторные моторы. Все двигатели ЗМЗ — четырехцилиндровые.

— ЗМЗ-402.10 (92 л.с.); — ЗМЗ-402.17 (92 л.с., модификация для тропического климата); — ЗМЗ-4104 (96 л.с.).

— ЗМЗ-409 (143 л.с.); — ЗМЗ-40904 (143 л.с., «Евро-3»); — ЗМЗ-4091 («Евро-2», «Евро-3»);

Наибольшее распространение получили различные модификации двигателей ЗМЗ-40904, которые в настоящее время устанавливаются в автомобили УАЗ «Хантер», «Patriot» и другие. Двигатели ЗМЗ-4091 устанавливаются, в основном, на УАЗ-3741 («Таблетка»), УАЗ-3303 и УАЗ-2206 (микроавтобус).

Также Заволжский завод предлагает линейку современных дизельных двигателей ЗМЗ-514 экологических классов «Евро-3» и «Евро-4». Эти силовые установки устанавливаются, в основном, на автомобили УАЗ «Хантер». Это самые современные и перспективные разработки, обладающие отличными техническими характеристиками, надежностью и высоким ресурсом.

Зарубежные двигатели

С недавних пор (с 2008 года) в продажу стали поступать автомобили УАЗ «Хантер», оснащенные дизельным двигателем ANDORIA 4CTi90. Данная силовая установка показала себя с лучшей стороны, и сейчас спрос на УАЗы с ней достаточно высок.

Дизель ANDORIA производится в Польше и поставляется в двух модификациях, соответствующих экологическим классам Евро-2 и Евро-3. Моторы оснащаются турбокомпрессорами и имеют мощность от 86 до 102 л.с.

Характеристики мотора УАЗ 469

УАЗ 469 обладает 4-цилиндровым двигателем серии УМЗ 417 объемом в 2,5 литра. Мощность такого мотора достигает 75 лошадей, расположение клапанов верхнее. Система подачи топлива принудительная. Закрытая система охлаждения, жидкостная с принудительной циркуляцией. Нюанс этого двигателя – достаточно приличный расход топлива, до 16 литров за сотню.

Две разных модификации этого двигателя устанавливаются на УАЗ 469 двух разных предназначений. УМЗ 4178 – на обычные гражданские модели, УМЗ 4179 – на военные. Отличие «военных» моторов в том, что они оборудуются датчиком-распределителем и высоковольтной экранированной проводкой. К тому же в них есть специальное место для обогрева.

Отличительной особенностью двигателя серии УМЗ 417 является особенная конструкция объединенного блока цилиндров и верхней части картера в единое целое, выполненное из высокопрочного алюминиевого сплава. Цилиндры представляют собой мокрые съемные гильзы и отливаются из серого чугуна. Износостойкость гильзы обеспечивается благодаря кислотоупорному чугуну в верхней части.


Алюминиевая головка цилиндров в сборе для мотора УМЗ 417

Головка блока является общей для всех цилиндров и изготавливается из алюминиевого сплава, так же как и поршни. Пятиопорный коленвал сделан из магниевого чугуна.

Вывод

Двигатели УАЗиков считаются одни из самых надёжных и достаточно распространённые, как в военной индустрии, так и в гражданской практике. Обслуживание и ремонт силового агрегата проводится достаточно легко и просто своими руками, благодаря просто конструкции. В последнее время стало модным проводить тюнинг старых советских транспортных средств. Этот момент не обошёл и мотор для УАЗ 469.

Мотор на 469 модели

Двигатели на УАЗ 31514 выпускаются в нескольких вариантах. По типу топлива они делятся на бензиновые и дизельные. От того, какие двигатели ставят на УАЗ, зависят многие характеристики машины, в том числе расход топлива.

Например, бензиновый двигатель УАЗ типа ДВС 210.10 объемом в 2,4 литра обладает такими характеристиками: мощность — 91 л. с., расхода топлива — почти 12 литров на 100 км. В моторах УМЗ 4178.10 того же объема уже 87 лошадей и расход топлива увеличивается на полтора литра.

Вывод

Двигатели УАЗиков считаются одни из самых надёжных и достаточно распространённые, как в военной индустрии, так и в гражданской практике. Обслуживание и ремонт силового агрегата проводится достаточно легко и просто своими руками, благодаря просто конструкции. В последнее время стало модным проводить тюнинг старых советских транспортных средств. Этот момент не обошёл и мотор для УАЗ 469.

Мотор на 469 модели

Двигатели на УАЗ 31514 выпускаются в нескольких вариантах. По типу топлива они делятся на бензиновые и дизельные. От того, какие двигатели ставят на УАЗ, зависят многие характеристики машины, в том числе расход топлива.

Например, бензиновый двигатель УАЗ типа ДВС 210.10 объемом в 2,4 литра обладает такими характеристиками: мощность — 91 л. с., расхода топлива — почти 12 литров на 100 км. В моторах УМЗ 4178.10 того же объема уже 87 лошадей и расход топлива увеличивается на полтора литра.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
