DTC Ошибка работы двигателя или АКПП P1614

На нашем ресурсе имеется возможность задавать вопросы и делиться собственным опытом по устренению неисправностей связанных с ошибкой P1614. Задав вопрос в течении нескольких дней Вы сможете найти ответ на него.

Принимая во внимание тот факт, что OBD2 ошибки работы двигателя или других электронных систем автомобиля не всегда на прямую указывают на неработающий элемент, и то что разных марках и моделях автомобилей одна и таже ошибка может возникать как следствие неисправности абсолютно разных элементов электронной системы мы создали этот алгоритм помощи и обмена полезной информацией. Мы надеемся, с Вашей помощью, сформировать причино-следственную связь возникновения той или иной OBD2 ошибки у конкретного автомобиля (марка и модель)

Как показал опыт если рассматривать определенную марка-модель автомобиля, то в подавляющем большинстве случаев причина ошибки одна и таже.

Мы надеемся, с Вашей помощью, сформировать причино-следственную связь возникновения той или иной OBD2 ошибки у конкретного автомобиля (марка и модель). Как показал опыт если рассматривать определенную марка-модель автомобиля, то в подавляющем большинстве случаев причина ошибки одна и таже.

Если ошибка указывает на неверные параметры (высокие или низкие значения) какого нибудь из датчиков или анализаторов, то вероятней всего этот элемент исправен, а проблему надо искать так сказать «выше по течению», в элементах работу которых анализирует датчик или зонд.

Если ошибка указывает на постоянно открытый или закрытый клапан, то тут надо подойти к решению вопроса с умом, а не менять бездумно этот элемент. Причин может быть несколько: клапан засорен, клапан заклинил, на клапан приходит неверный сигнал от других неисправных узлов.

Ошибки работы двигателя OBD2 и других систем автомобиля (ELM327) не всегда на прямую указывают на неработающий элемент. Сама по себе ошибка является косвенными данными о неисправности в системе, в некотором смысле подсказкой, и только в редких случаях прямым указанием на неисправный элемент, датчик или деталь. Ошибки (коды ошибок) полученные от прибора, сканера требуют правильной интерпретации информации, дабы не тратить время и деньги на замену работающих элементов автомобиля. Проблема зачастую кроется намного глубже чем кажется на первый взгляд. Это вызвано теми обстоятельствами, что информационные сообщения содержат, как было выше сказано, косвенную информацию о шарушении работы системы.

Вот пару общих примеров. Если ошибка указывает на неверные параметры (высокие или низкие значения) какого нибудь из датчиков или анализаторов, то вероятней всего этот элемент исправен, так как он анализирует (выдает некие параметры или значения), а проблему надо искать так сказать «выше по течению», в элементах работу которых анализирует датчик или зонд.

Еще один момент который хотелось бы отметить — это специфика той или иной марки и модели. Поэтому узнав ошибку работы двигателя или дрогой системы Вашего автомобиля не спешите делать поспешных решений, а подойдите к вопросу комплексно.

Наш форум создан для всех пользователей, от простых автолюбителей до профессиональных автоэлектриков. По капле от каждого и всем будет полезно.

Как выполнить проверку?

Одним из основных поводов провести диагностику автомобиля Ниссан является горящий значок Check Engine на комбинации приборов. Для чтения кодов ошибок используется или специальный сканер, подключаемый к разъему в бортовой сети автомобиля, или специальная система самодиагностики. Расшифровка кодов ошибок Nissan позволит определить вышедший из строя узел и выполнить ремонт.

На некоторых Ниссан, например, модели Санни, владельцам не удается войти в режим самодиагностики. Для чтения ошибок на них используется ELM сканер, который вставляется в разъем диагностики. Данные об ошибках передаются на обычный ноутбук или смартфон.

Авто Подбор 24 РФ показывает на этом ролике диагностику Ниссана Мурано.

Чтение ошибок в режиме самодиагностики

Запуск диагностического режима на Ниссан Примера P12 производится следующим образом:

Включить зажигание и выждать 3 секунды.
Нажать и отпустить 5 раз на педаль газа в течение 5 секунд.
Через 7 секунд после последнего нажатия еще раз полностью утопить педаль газа и удерживать ее в течение 10 секунд.
Если все сделано правильно то на комбинации приборов Nissan Primera P12 начнёт мигать пиктограмма Check Engine.
Отпустить педаль газа.
Мигание пиктограммы показывает коды ошибок в четырёхзначном формате. Первая цифра кода показывается длинными вспышками, затем идут цифры второго символа и т. д., которые показываются короткими вспышками. Между индикацией цифр дается перерыв 2 секунды. Число вспышек равно значению цифры в коде ошибки, кроме цифры 0 — она обозначается десятью вспышками. Если ошибок несколько, то они будут выводиться последовательно.
Сбросить ошибки можно нажав на педаль газа на 10 секунд, оставаясь в режиме диагностики. Значок Check Engine покажет индикацией код 0000.
Выключить зажигание.

Например, код ошибки 1514 (обрыв в цепи сигнала регулятора холостых оборотов двигателя) будет показан как:

1 — одна длинная вспышка, затем пауза почти 2 секунды.
5 — пять коротких вспышек с интервалом 1 секунда, после чего будет пауза на 2 секунды.
1 — одна короткая вспышка и пауза на 2 секунды.
4 — четыре коротких вспышки через 1 секунду каждая.

Аналогично считываются коды ошибок на следующих моделях Ниссан:

Тиида;
Альмера H16 и Альмера Классик;
Ноут;
Икстрейл;
Кашкай;
Теана;
Мурано;
Навара.

На видео (автор Николай Николаевич) показана процедура считывания ошибок на Ниссан Тиида 2007 года выпуска.

На более раннем Ниссан Примера P11 процедура считывания ошибок иная:

Одновременно нажать на кнопки сброса суточного пробега и настройки часов и удерживать их.
Включить зажигание и отпустить кнопки.
Запустится самодиагностика, при которой стрелки спидометра, тахометра и уровня топлива будут одновременно перемещаться от минимального показания до максимального и обратно.
Вывод кода ошибок на экран одометра осуществляется нажатием любой кнопки на комбинации — первое нажатие показывает версию программного обеспечения, второе выведет на экран непосредственно коды ошибок.

Следует помнить, что ошибки двигателя на P11 так не считываются. Для этого используется другая процедура:

Включить зажигание.
Открыть крышку монтажного блока предохранителей в районе левой ноги водителя.
Поставить перемычку в диагностический разъём между контактами IGN и CHK. На дорестайловых P11 необходимо замыкать крайние правые контакты в верхнем ряду. На рестайлинговых P11 144 замыкают крайний левый и крайний правый контакты в нижнем ряду колодки.
Снять через две секунды перемычку.
По миганию лампы Check Engine можно определить код ошибки. Длинные вспышки дают первый символ кода, короткие — второй. Число вспышек соответствует значению символа. На рестайлинговых P11 144 коды ошибок будут уже четырёхзначными.
Выключить зажигание.

На праворульном Ниссан Вингроад, оснащенном педалью газа с механическим приводом, ошибки выводятся также замыканием пинов в контакте диагностике. Разъем имеет несколько иной вид.

Замыкают пин 1 и 8

Видеоролик от Алексей Никитин демонстрирует самодиагностику на Вингроаде 1999 года выпуска с 1,8 литровым бензиновым двигателем.

Как прописать новый или контрактный блок управления двигателя в автомобиль Opel?

1. Для начала диагностируем автомобиль.

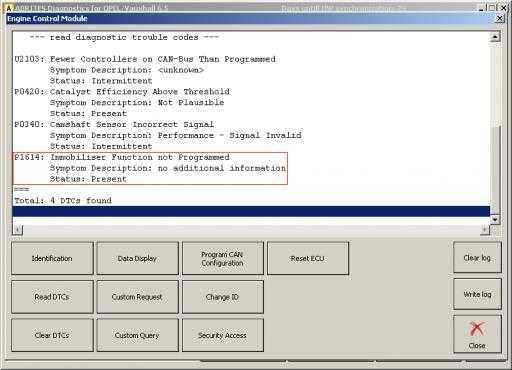

2. Контрактный ЭБУ двигателя уже подключен к автомобилю, поэтому видим ошибку P1614 — Immobiliser function not programmed (Функция иммобилайзера не запрограммирована).

3. Заходим в специальные функции AVDI, выбираем Read Security Code и жмем кнопку Read.

4. Ждем когда закончится процесс.

5. Получаем Security Code — 8840. Тут стоит отметить, что в поле Unit было выбрано значение AUTO DETECT, а по умолчанию AVDI высчитывает пин из ЭБУ двигателя. Поэтому пока просто запоминаем эти четыре цифры.

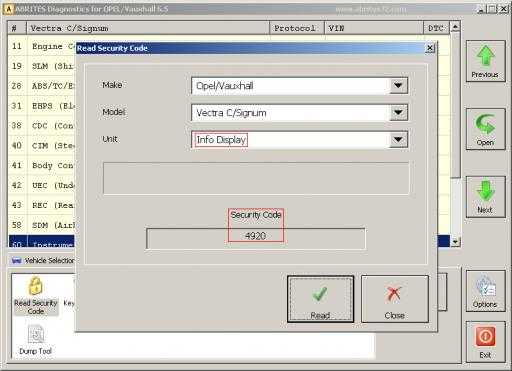

6. В поле Unit выбираем, в данном случае, Info Display, чтобы посчитать пин нашего автомобиля. Получаем Security Code — 4920, запоминаем и эти четыре цифры. Итак имеем два пин-кода: 8840 — это пин автомобиля, с которого был снят ЭБУ двигателя, 4920 — это пин нашего автомобиля.

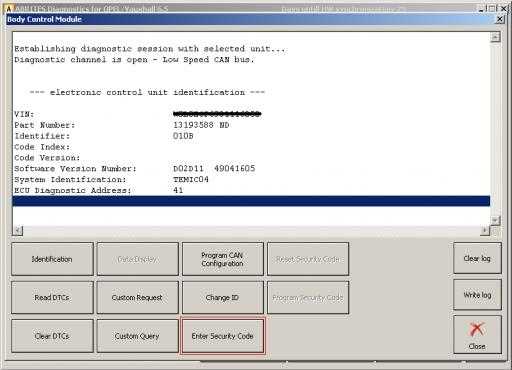

7. На всякий случай поверяем правильность расчета пин-кода автомобиля. Заходим в BCM (Body Control Module), нажимаем кнопку Enter Security Code.

8. Вводим наши цифры и нажимаем кнопку OK.

9. Видим надпись Valid security code enterd (Введён действующий код безопасности), значит всё нормально.

10. Теперь будем делать сброс ЭБУ двигателя. Заходим в ECM (Engine Control Module). И нажимаем кнопку Reset ECU. Видим предупреждение, что после сброса блока управления, двигатель автомобиля перестанет заводится. Нажимаем Да.

11. Программа попросит ввести пин-код доступа и здесь вводим Security Code, который был высчитан из ЭБУ двигателя. Вводим, жмём OK.

12. В диалоговом окне видим надпись Security code reset (Секретный код сброшен). Значит всё получилось и теперь у нас новый ЭБУ двигателя. Нажимаем кнопку Change ID, чтобы запрограммировать в новый ЭБУ двигателя, VIN автомобиля.

13. Вписываем VIN и нажимаем кнопку OK.

14. Видим надпись VIN programmed (VIN запрограммирован).

15. Вот теперь пришло время синхронизировать новый блок управления двигателем с системой иммобилайзера автомобиля. Заходим в блок CIM (Steering Column Module) и нажимаем Enter Security Code.

16. Вводим пин-код автомобиля, тот который 4920, жмём OK, видим надпись Valid security code entered (Введён действующий код безопасности) и нажимаем кнопку Program Immobiliser Function.
