Универсальный трактор т-150 технические характеристики

Как устроена машина


Устройство Т 150К

1 – насосная установка гидросистемы; 2 – дизельный мотор; 3 – кабина с органами управлшения; 4 – магистраль гидросистемы; 5 – устройство обора мощности; 6 – задний мост; 9 – элементы трансмиссии; 10 –мост передний

Ходовая пневмоколесная часть

Рама трактора шарнирно-ломающего типа собирается из двух полурам соединенных через двойной шарнир. Конструкция допускает отклонения передней и задней частей узла на +/- 15° в вертикальной и на +/- 30° в горизонтальной плоскостях. Подобная схема увеличивает проходимость и устойчивость машины, позволяет менять направление движения без воздействия на колеса передней оси. К передней полураме крепятся: ● через рессорный узел передний мост (в режиме бульдозера действие рессор блокируется механическим стопором); ● силовая установка, узлы трансмиссии, кабина управления. Кормовая полурама жестко соединена с задним мостом. Колеса низкого давления взаимозаменяемые, допускают сдваивание. Типоразмер 350—610Р, модель ФД-14. Вес колеса Т-150К (шины) 144 кг.

Обязательно почитайте: Интересное о гусеничных тракторах

Узлы трансмиссии

Сцепление в сухом исполнении однодисковое с пневмоусилителем привода. Коробка передач механического типа, режимы передачи энергии вращения выбираются вручную, включаются гидромуфтами. 12 скоростей работы КПП распределены на 4 диапазона: замедленное передвижение, рабочее, транспортное, задний ход. Раздаточная коробка через карданный вал, узлы редукторов дифференциального устройства, главной передачи, бортовых конечных передач обеспечивает постоянную работу ведущего заднего моста и ручное подключение переднего.

Управление машиной

Выбор направления движения осуществляется рулевым колесом и исполнительным гидроприводом, силовой цилиндр которого обеспечивает поворот полурам в шарнирном соединении. Две системы тормозов: ● центральная, для использования на стоянке, механического типа с ручным приводом, устанавливается на вале привода переднего моста; ● рабочие тормоза колодочного типа, управляются пневмоприводом, устанавливаются на корпусах бортовых редукторов колес.

Технические параметры и конструкция основных агрегатов трактор Т-150

Двигатель

На тракторе устанавливались следующие дизельные четырехтактные силовые агрегаты с водяным охлаждением:

  • СМД-61 – производства ХЗТД.
  • ЯМЗ-236Д – производства Автодизель.

Двигатели Т-150 обладали следующими техническими характеристиками (в скобках для модели ЯМЗ-236Д):

  1. Мощность – 160 л. с. (175).
  2. Число цилиндров и расположение – 6 шт., V-образное.
  3. Частота вращения – 2000 об/мин (2100).
  4. Объем – 9,15 л (11,15).
  5. Вес – 0,95 т (1,00).
  6. Способ запуска – электрический стартер.
  7. Расход топлива – 217 г/кВт.час (220).

Трансмиссия

Трактор Т-150 с любым из моторов оснащался механической трансмиссией, которая комплектовалась КПП Т-150, муфтой сцепления с двумя дисками в сухом исполнении, задним валом отбора мощности, двумя коническими главными передачами. На Т-150, коробка передач имела гидроуправление и обладала схемой переключения, позволяющей изменять передачи во время движения под нагрузкой. Количество передач с учетом деления на диапазоны составляло:

  • передний ход – 9;
  • задний ход – 3.

Такая конструкция трансмиссии обеспечивала следующая скоростные характеристики:

  1. Наибольшая скорость движения::
    1. вперед – 15,65 км/ч.
    2. назад – 7,80 км/ч.
  2. Наименьшая::
    1. вперед – 4,30 км/ч.
    2. назад – 5,80 км/ч.

ВОМ имеет независимое исполнение и обладает двухскоростным вариантом вращения. При этом частота составляет 1000 или 540 об/мин.

Кабина

Кабина, которая устанавливалась на трактор, была выполнена в двухместном варианте. Сидения имели подрессоренное исполнение, место механизатора регулировалось по высоте. Сама кабина обладала каркасной конструкцией, небольшим весом, имела хорошую шумоизоляцию, высокую герметизацию, круговое остекление, при этом передние стекла были оборудованы стеклоочистителями. Комплектовалась специальным отопителем для работы в холодное время.

Характеристики Т-150

Трактор Т-150 имеет следующие технические характеристики:

  1. Длина – 5,00 м.
  2. Ширина – 1,88 м.
  3. Высота – 2,68 м.
  4. Агропросвет – 0,30 м.
  5. Масса – 7,95 т.
  6. База – 1,80 м.
  7. Колея – 1,45 м.
  8. Грузоподъемность навесного устройства – 3,50 т.

Заправочные параметры сельхозмашины:

  1. Масло::
    1. Двигатель – 19,8 л.
    2. Рулевое управление – 33 л.
    3. КПП Т-150 – 38,0 л.
    4. Гидросистема – 50 л.
    5. Ведущий мост – 34 л.
    6. Редуктор ВОМ – 3,6 л.
  2. Топливо – 15 л.:
  3. Охлаждающая жидкость – 41 л.:

Это интересно: Обзор и технические характеристики трактора Владимирец Т-25: читаем во всех подробностях

Технические характеристики

По умолчанию в технике от Харьковского тракторного завода имени Серго Орджоникидзе двигатель установлен спереди. Привод от него подключен к независимому заднему редуктору вала отбора мощности. Карданная передача укреплена промежуточной опорой. Она находится рядом с раздаточной коробкой и трубчатыми валами муфты сцепления. Рама укреплена шарнирами. Дополнительные балки обеспечивают достаточную прочность, чтобы выдержать вес водителя и всех двигателя. Без таких усилений конструкция была бы небезопасной, т.к. значительная часть нагрузки приходится на передние колеса. О прочности транспорта говорит и его сферы применения: доработанный Т-150К часто используется в качестве тягача для бомбардировщиков или истребителей.

Двигатель

Мотор для этой модели был разработан специально. Шестицилиндровый двигатель СМД-60 имеет V-образную форму. Охлаждение работает за счет жидкости и турбонаддува. В течение длительной эксплуатации эта деталь развивает мощность до 165 л.с. Электростартер запускает бензиновый двигатель, “включая” основной мотор. Сейчас СМД-60 заменили на ЯМ3-236Д3, т.к. первоначальный вариант больше не производится. Тракторы, сделанные на базе нового мотора, почти не отличаются от старой модификации. Он имеет эксплуатационную мощность 170 л.с. и запускается электростартером.

Расход топлива

Главным недостатком модификации трактора Т150 с колесами стал этот пункт. Шестицилиндровый дизельный двигатель СМД-62 выдает высокую мощность, из-за чего изначального расхода топлива, установленного в первоначально й версии спецтранспорта на гусеницах, не хватало. Поэтому конструкторы доработали новую модель, установив более крупный топливный бак на 375 л. Итоговый расход бензина получился 220 г/кВт.ч.

Дополнительно работу двигателя обеспечивают:

  • воздухоочиститель;
  • выпускной коллектор с искрогасителем и глушителем;
  • вентилятор системы охлаждения;
  • генератор;
  • компрессор пневмосистемы трактора.

Коробка передач

Вторичный вал трансмиссии дополнен персональными гидроподжимными муфтами для более комфортного перехода между скоростями. При смене позиции рычага, одна из них включается, а другая переходит в режим “сна”. На долю секунды обе муфты оказываются в рабочем состоянии, из-за чего не происходит разрыва в переключении коробки передач. Чтобы переключить диапазон на спецтранспорте Т150-К, необходимо остановить его. Задний мост постоянно находится в активном состоянии, а передний включается специальным рычагом. Всего трансмиссия имеет 4 типа скоростей:

  • замедленную;
  • рабочую;
  • транспортную;
  • задний ход.

Внимание! Усиление на коробку переключения передач передается через сухое фрикционное сцепление.

Сборка трансмиссии не вызывает нареканий. Корпус состоит из двух раздельных частей, соединенных вместе: основной и раздаточной. Трактор может передвигаться на 12 скоростях, работающих благодаря ступенчатой системе механизма. Хотя диапазон можно поменять только во время остановки, выбор скорости трактористом осуществляется всегда на ходу. Для этого водитель должен переместить соответствующий рычаг в нужное положение. Сразу после такой “команды” начинает работать гидроподжимная муфта, обеспечивающая переход на выбранный режим.

Чтобы запустить трактор, необходимо полностью отключить передачи. В конструкцию встроен механизм, блокирующий любые попытки завести машину, если рычаг находится в положении одной из 12 скоростей. Дополнительных устройств для работы трансмиссии не требуется. Она полностью регулируется собственной гидросистемой, в которую входят:

  • нагнетающие магистрали;
  • шланг;
  • радиатор охлаждения;
  • шестеренчатый насос (не менее 35 л/ч);
  • распределительное устройство (при замене нужно убедиться в наличии предохранительного клапана;
  • гидроаккумулятор;
  • заборный и основной фильтры.

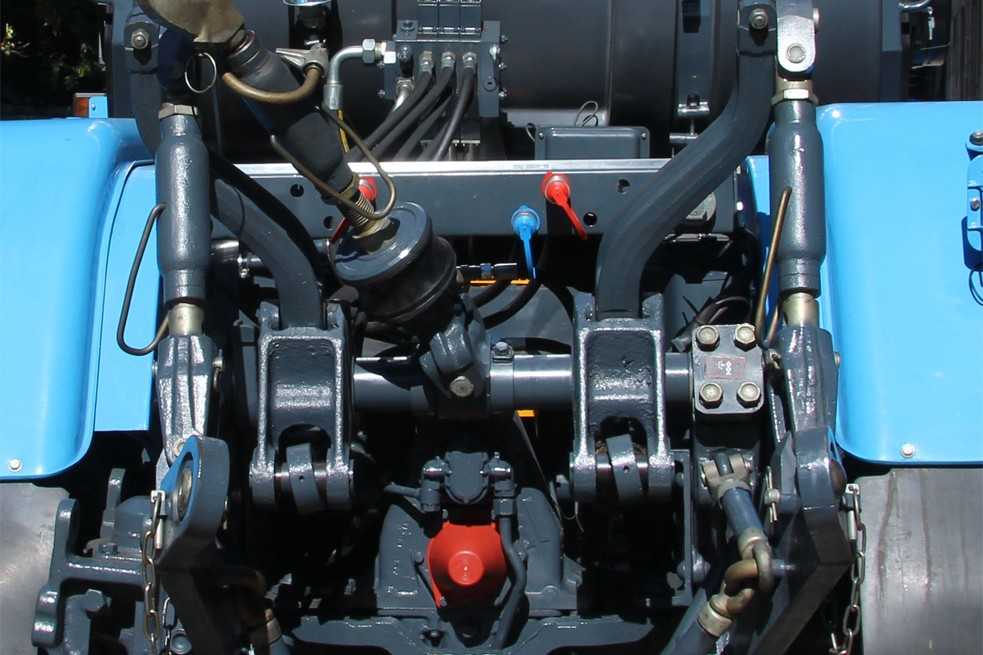

Гидравлическая система

За механизм опускания и подъема отвечают золотники с шариковой фиксацией. Изначально они находятся в нейтральном положении, куда возвращаются автоматически после окончания работы. Все управление гидравлической системой осуществляется из кабины водителя. Чтобы запустить систему, необходимо перевести соответствующий рычаг в необходимое положение. Всего есть два режим: подъем и опускание.

Внимание! Гидросистема в Т-150К устанавливается такая же, как в гусеничной модификации этого трактора. Поэтому все детали взаимозаменяемые.

Трактор Т-150

Т-150 представляет собой энергонасыщенный колёсный сельскохозяйственный трактор. Модель относилась к технике общего назначения. Ее производство осуществляется Харьковским тракторным заводом. Параллельно предприятие выпускает гусеничный вариант данного трактора. Отличаются модели механизмами поворота, ходовыми системами, системами управления, коробками передач и рамами.

Создать унифицированные гусеничные и колесные трактора оказалось довольно сложно. Колесная модификация появилась несколько раньше и пользовалась большей популярностью. Т-150 стал модернизированной версией Т-125. Последний имел полностью оригинальную конструкцию, разработанную практически с «нуля».

Опытный экземпляр Т-150 Харьковский завод выпустил в 1967-ом году. Спустя 12 лет модель прошла тестирование на международном полигоне в американской Небраске. Производство модели продолжается уже свыше 40 лет. За этот период трактор прошел несколько модернизаций.

Т-150 используется в сельскохозяйственных работах (для уборки культур, посева, пахоты, обработки почвы), при транспортировке грузов с полуприцепами и прицепами, в дорожных работах. У модели все колеса ведущие. Т-150 относится к тракторам 3-го тягового класса.

Особенностью модели стало сочетание качеств транспортного тягача и техники общего назначения. Универсальность позволяла применять Т-150 в различных направлениях практически весь год. Трактор работал с дорожно-строительными, полунавесными, прицепными, навесными и дорожными машинами. Технические решения, примененные еще 40 лет назад, оказались удачными. Т-150 не утратил свою актуальность и сейчас.

Трактор выпускался в нескольких модификациях:

  1. промышленная версия Т-158;
  2. небольшой колесный тягач Т-155;
  3. лесопромышленный вариант Т-157 (трелевочный трактор);
  4. погрузчик Т-156;
  5. трактор Т-150КД, дополненный бульдозерным оборудованием.

На базе Т-150 была разработана армейская модификация Т-154, используемая для буксировки артиллерийских установок и инженерно-строительных работ. Главным ее отличием от базового варианта стало наличие буксировочного крюка, заменившего маятниковую навеску.

Технические характеристики трактора Т-150

  • Трактор получил 158-сильный двигатель СМД-62 с частотой вращения 2100 оборотов/мин и вместительный топливный бак (315 литров).
  • Удельный расход топлива модели составлял 258 (190) г/кВт. в час (г./л.с. в час).
  • Параметры трактора: высота – 2945 мм, длина – 6130 мм, ширина – 2220 мм.
  • Масса Т-150 составляла 7685 кг. Модель имела базу 2860 мм, колею – 1680 (1860 мм).

Т-150 оборудовался дизельным 4-тактным 6-цлилиндровым наддувным мотором марки СМД-60 мощностью 116,1 (158) кВт (л.с.).

Двигатель отличался жидкостным охлаждением и V-образным размещением цилиндров.

Трактор имел двойной пуск двигателя: с кабины посредством электростартера заводился пусковой мотор, предназначенный для раскрутки главного агрегата. Воздух, подаваемый в систему, проходил 3-ступенчатую систему очистки, имеющую повышенную эффективность. В состав комплекса фильтрации входили сухой циклонный, 2-ступенчатый (с удалением оседающей пыли) и инерционно-масляный (тонкая очистка) фильтра.

При температуре ниже 5 градусов для запуска двигателя использовался предпусковой нагреватель ПЖБ-300.

Цена трактора Т-150

Стоимость нового Т-150 начинается от 1,2 миллиона рублей. Поддержанный вариант на ходу можно приобрести куда дешевле. Так, модели 1990-1992-го годов будут стоить порядка 300-350 тысяч рублей.

Аналоги

К аналогам Т-150 можно отнести трактора ХТА-220 (стоимость от 2,2 миллионов рублей) и ДТ-75С (цена от 1,7 миллиона рублей).

Коробка передач

Применяемая коробка – механика, с 12-ю скоростями и 4-мя диапазонами: неспешный, эксплуатационный, передвижение, реверс. Усилие силовой установки совокупности механизмов передаётся сухим трением между дисками. Коробка меняет импульс, конструктивно представляет собой основную и распределительную части.

В КПП установлены валы – ведущий и ведомый. У каждого вала есть шестерёнки постоянного зацепления с косыми зубьями. При переключении скоростей задействованы специальные устройства для соединения друг с другом концов вала. Устройства свободно сидят на валах и передают крутящий момент, избегая разрыва мощности диапазона. Переключение на другую передачу, включает гидравлические устройства, в последствии предыдущий поток разъединяется.

Коробка передач трактора Т-150К:

Важно: Переключение передач выполняется передвижением кулисы. Переключать диапазоны можно только на остановленном тракторе

Раздаточная коробка распределяет импульс силовой установки на несколько потребителей, в нашем случае, между задними и передними колёсами трактора. Устройство механическое, двух диапазонное: перемещение (нагрузка максимальна), перемещение (бездорожье).

Коробка оснащена собственной гидравлической системой, включающей:

  • Высокопроизводительная помпа (35 л/ч);
  • Фильтрующие элементы;
  • Подводящие патрубки;
  • Устройства, перепускающие, предохраняющие регулирующие поток;
  • Теплообменник;
  • Гидравлический аккумулятор;
  • Систему полых трубок.

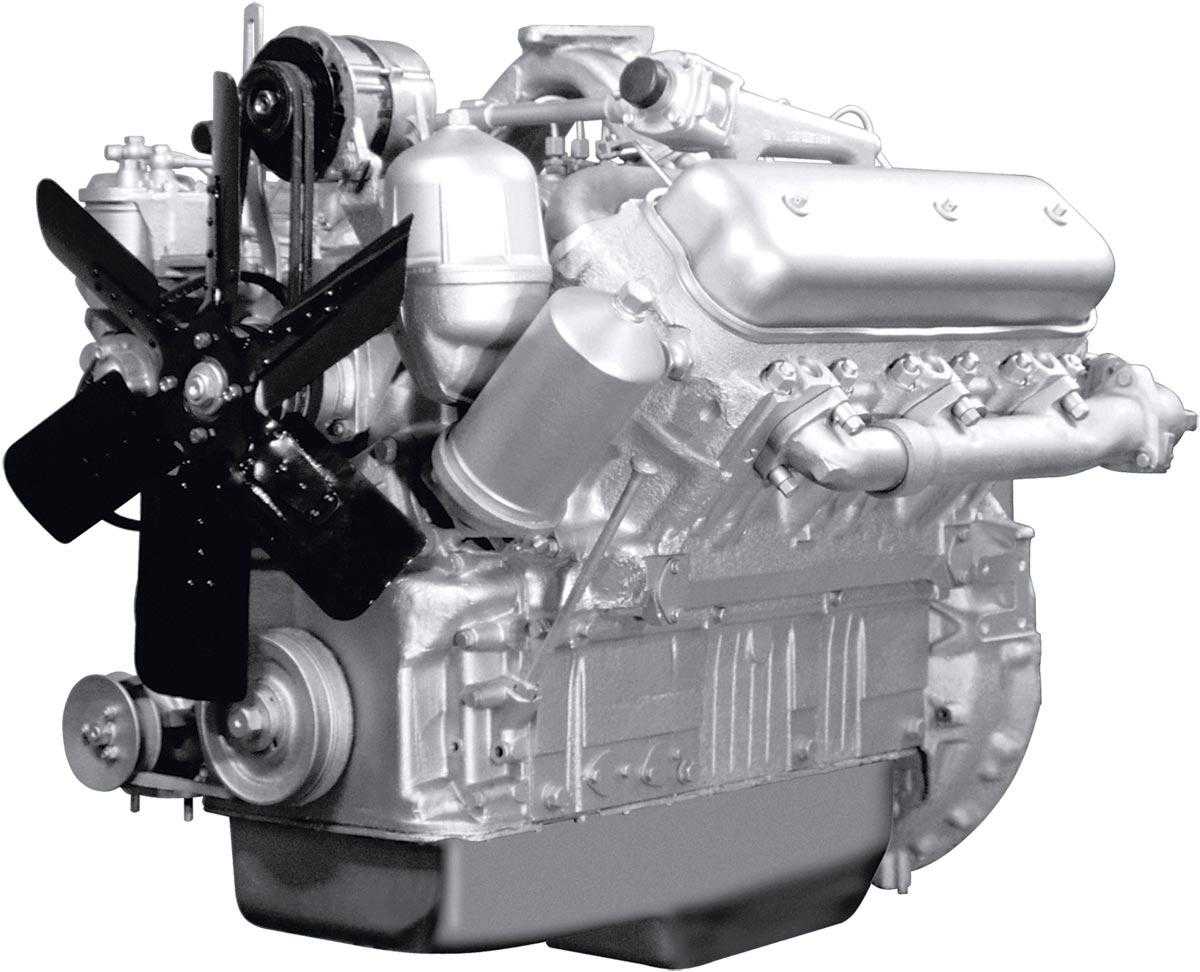

Технические характеристики ЯМЗ-236

Если вы намерены создать трактор Т-150 с двигателем ЯМЗ 236, важно уточнить характеристики будущего мотора. Производитель решил располагать цилиндры V-образным способом, благодаря чему существенно уменьшился вес мотора и даже его размеры

Существует несколько модификаций двигателя ЯМЗ 236, они выпускаются как в виде атмосферного, так и турбированного. Мощность также зависит от модификации и варьируется от 150 до 300 лошадиных сил. Наиболее мощный представлен в виде форсированной модификации с турбированным наддувом. Сухой вес мотора составил от 820 до 1010 кг, В зависимости от мощности крутящий момент варьируется в диапазоне от 667 до 1275 Нм.

Трактора с двигателем ЯМЗ 236

Сегодня можно встретить несколько практических применений мотора ЯМЗ 236 в тракторах отечественного производства. Двигатель довольно просто заменяет прежние штатные моторы тракторов и служит верным помощником в сельском хозяйстве. Силовая установка активно используется в таких тракторах:

  • ХТА-208.1СХ — идеально подойдет мотор ЯМЗ 236НЕ, ЯМЗ-236М2 и ЯМЗ-238М2, сам трактор имеет колесную схему 4х4, механическую коробку передач с гидрофицированным переключением. Эксплуатационная масса составляет 8 750 кг. Передачи переключаются на ходу без необходимости остановки.
  • Т-150 — часто применяется атмосферный двигатель V6 ЯМЗ-236ДЗ. Указанный двигатель получил отличные характеристики в виде объема 11,15 литров и мощности 175 лошадиных сил. Показатель крутящего момента достигает 667 Нм при оборотах 1 300 об/мин. При желании можно установить на Т-150 мотора модификации ЯМЗ-236М2 и ЯМЗ-238М2. Для полноценной работы используется планетарная коробка передач с возможностью работать в различных режимах.

Трактор Т-150 с двигателем ЯМЗ-236

Обычно переоборудованием трактора Т-150 занимаются профессиональные мастера, ведь процедура предполагает большой спектр выполненных работ. Для возможности установки двигателя ЯМЗ-236 потребуется специальный комплект переоборудования, стоимость которого варьируется в пределах 50 000 рублей. Процедура проходит в таких основных этапах:

  1. Снятие старого двигателя и изменение рамы трактора Т-150;
  2. Изменение деталей трансмиссии и монтаж нового двигателя ЯМЗ-236 на шасси;
  3. Проверка правильности сборка и первые тесты работоспособности всех узлов и прочих деталей;
  4. Обкатка нового мотора.

Описывать весь технологический процесс мы не будем, он предполагает много пунктов и будет понятный лишь профессиональным трактористам или мастерам, имеющим подобный опыт.

Видео

Преимущества и недостатки Т-150к

  • передвижение и транспортировку грузов по дорогам общего пользования;
  • большое количество агрегатируемых сельхозмеханизмов для разнообразных работ;
  • многофункциональность;
  • установка спаренных колес на обе оси для увеличения проходимости;
  • условия труда для механизатора;
  • транспортная скорость;
  • небольшой, для тягового класса расход топлива;
  • простота ремонта и технического обслуживания;
  • надежность;
  • круглогодичная эксплуатация, что уменьшает срок окупаемости.

Техническими и конструкционными недостатками считают:

  • увеличенное давление шин на грунт, что вызывает негативное воздействие и снижение агрокультуры производства;
  • применение в конструкции трактора колес, снижает тяговые характеристики по сравнению с гусеничным вариантом на 25-30%;
  • низкая надежность КПП Т-150к и как следствие необходимость частого ремонта;
  • отсутствие в гидросистеме устройства для охлаждения рабочей жидкости.

Модификации тракторов Т-150 и Т-150К

С момента своего выпуска модели Т-150 и Т-150К получили широкую популярность среди пользователей. Это позволило компании-производителю машин создать еще несколько агрегатов, основой которых и послужили 150-ые модификации.

В перечень тракторов, выпущенных на базе Т-150 и Т-150К, входят:

  • Т-158 – модель, предназначенная исключительно для работы в промышленности. Агрегат получил более мощный двигатель, усиленную несущую раму и механизм навески, который позволяет устанавливать на трактор буры, ковши, погрузчики и другие орудия;
  • Т-155 – тягач, обладающий небольшими физическими габаритами. Модификация оборудована колесной ходовой частью с двумя ведущими мостами. Повышенные тяговые параметры мотора позволили сделать агрегат универсальной модификацией, которая часто используется для перевозки крупногабаритных твердых и сыпучих грузов на карьерах и заводах;
  • Т-157 – трелевочный трактор. Машина создана специально для работы на заготовке леса. Агрегат получил улучшенную шарнирную подвеску, которая позволила его ходовой части менять положение не только в горизонтальной, но и в вертикальной плоскости;
  • Т-156 – среднегабаритный погрузчик. Главные преимущества модели заключаются в низком расходе топлива и улучшенной трансмиссии. Агрегат обладает упрощенной конструкцией, что позволяет быстро выполнить его ремонт самостоятельно;
  • Т-150КД – трактор, устройство которого позволяет устанавливать на машину разные виды бульдозерного оборудования. Машина выделяется повышенной стойкостью и проходимостью на мягком покрытии.

Трактор Т-150 также послужил основой для создания армейской версии Т-154, которая в наши дни активно используется для буксирования артиллерийских установок, а также для выполнения различных инженерно-строительных работ. Все запчасти этой модификации изготовлены из усиленных металлических сплавов, что сделало ее менее уязвимой в условиях проведения реальных боевых действий. Главное отличие модели от других тракторов – это крюк, который заменил стандартный маятниковый механизм навески.

Применение тракторов т 150 и Т 150к в сельском хозяйстве

Во многом запчасти т 150 на гусеничном ходу и колесного варианта взаимозаменяемы. Это создает дополнительные удобства при использовании тракторов Т 150 в фермерском или коллективном предприятии сельскохозяйственной сферы. Большее распространение получил колесный трактор Т 150 К, способный к быстрому передвижению практически по любой местности.

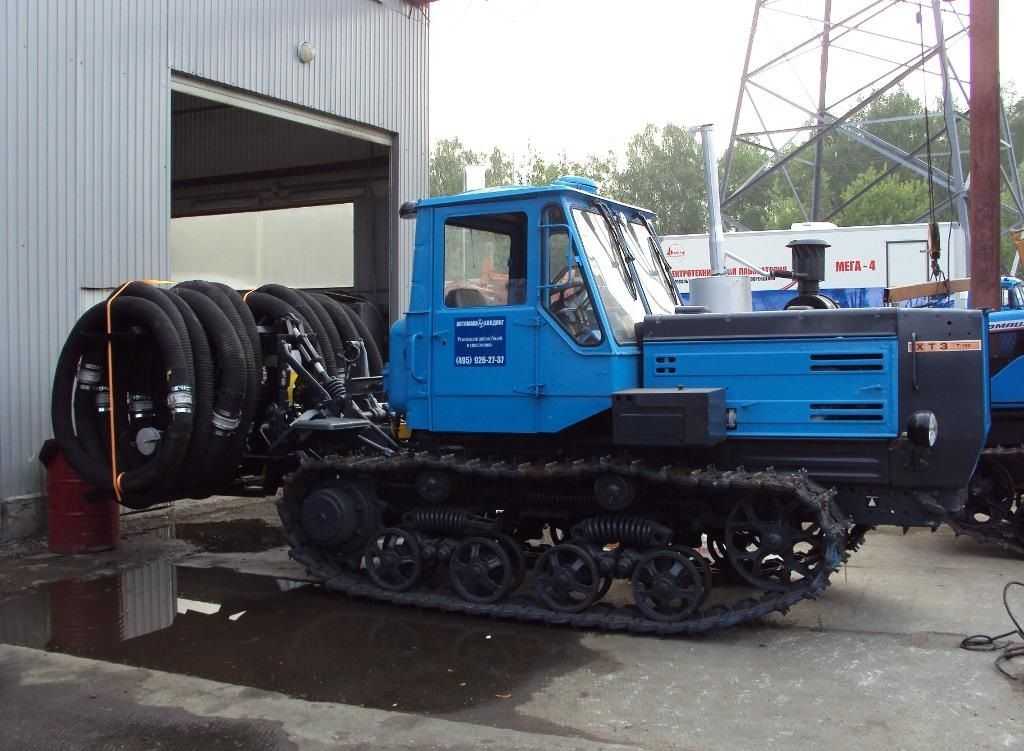

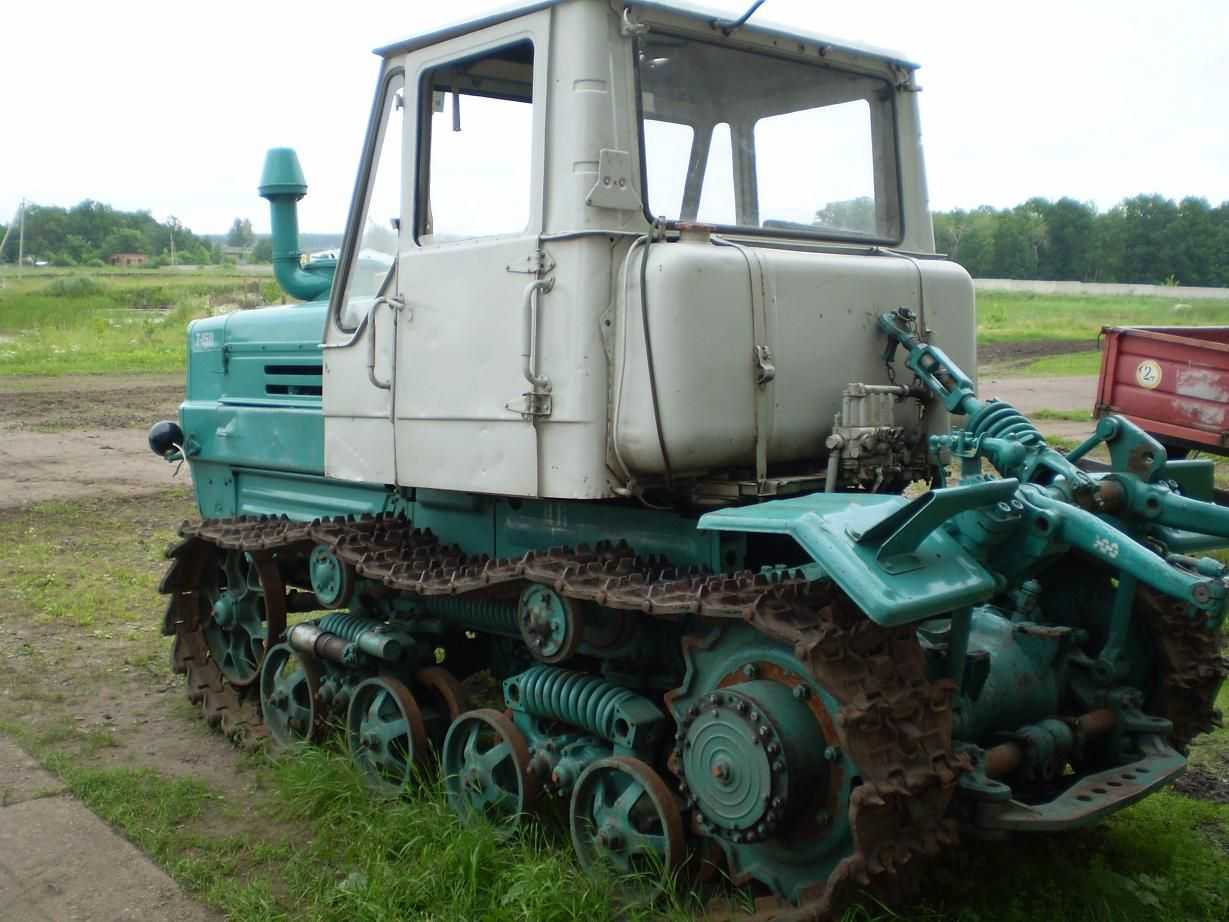

Гусеничный Т 150

Применение трактор Т 150 гусеничный находит еще при создании комплексов сельскохозяйственного назначения.

Нередко бульдозеры на базе этого трактора используются в качестве строительной техники, а также при создании подъездных путей, выравнивании местности и формировании искусственных водоемов.

Мощный и надежный трактор т 150 используется и для многих операций после строительства объектов сельскохозяйственного сектора.

Рулевое управление трактора в сочетании с довольно высокой скоростью движения и использованием маятникового раздаточного механизма для прицепного оборудования позволяет применять его для пахоты, сева, обработки и уборки урожая. Кроме того, нередко используется гусеничный т 150 для заготовительных работ в животноводстве, в том числе при создании и наполнении силосных ям.

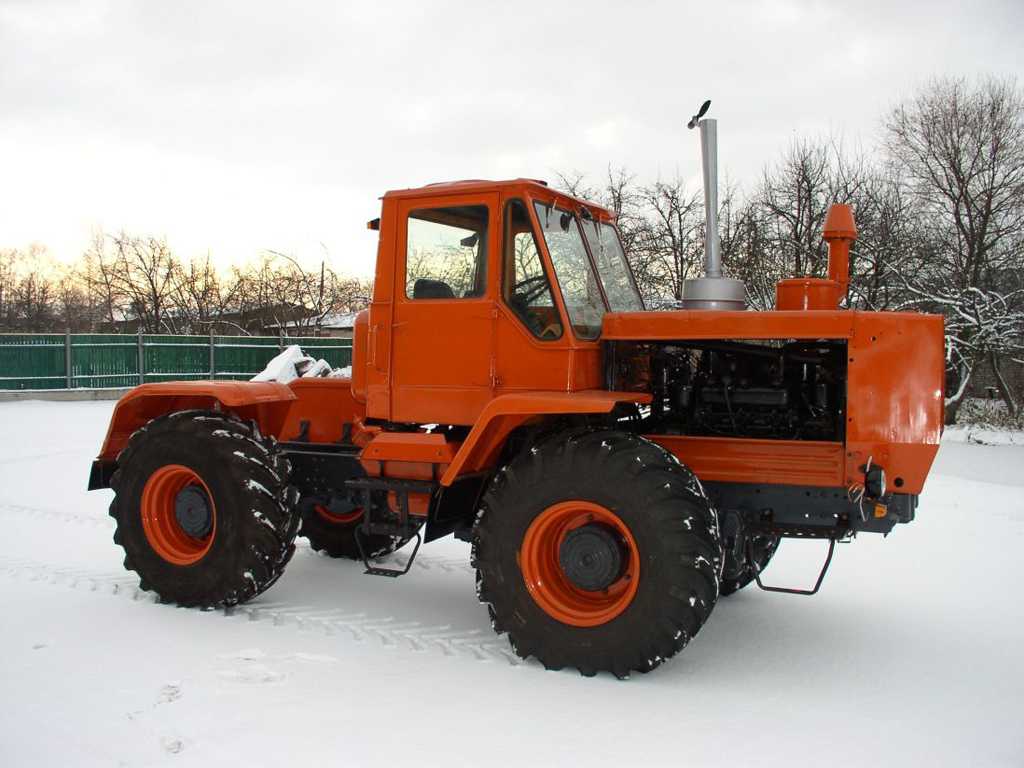

Колесный Т 150

Колесная модификация трактора Т 150 получила несколько большее распространение, как в сельскохозяйственном секторе, так и в дорожном строительстве. Трактор Т 150 К отличают хорошие ходовые характеристики и высокая скорость движения в транспортном положении.

Благодаря этому трактор Т 150 К широко применяется в сельском хозяйстве в качестве основного транспортного средства.

Наличие привода для использования разнообразной сельхозтехники и возможность низкоскоростной тягловой передачи позволяют использовать колесный Т 150 практически для всех сельхозработ.

Мощный и надежный трактор Т 150 любой модификации стал верным помощником при обработке почвы в разных регионах страны.

Учитывая, что запчасти Т 150 разных модификаций во многом идентичны и взаимозаменяемы без труда, комплектовать хозяйство и тем, и другим тракторами можно считать наиболее оптимальным вариантом.

Как установить двигатель ЯМЗ-236 на трактор Т-150

Трактор Т-150 до сих пор считается одним из самых распространенных тракторов на отечественном рынке и в странах СНГ. Существуют две модификации: колесная Т-150К и гусеничная Т-150. Одним из плюсов является переднее расположение двигателя, коробка передач находится сзади для удобного управления. Благодаря гидравлическим муфтам передачи переключаются без остановки техники.

Трактор Т-150 в стандартной комплектации оснащается 6-цилиндровым дизельным двигателем в 150 лошадиных сил. В целях улучшения рабочих качеств Т-150 владельцы устанавливают двигатель российского производства ЯМЗ-236.

Данный силовой агрегат выпускается с 50х годов в Ярославле на заводе ЯМЗ. Впервые мотор сошел с конвейера в 1961 году. Двигатель ЯМЗ-236 является поистине универсальным, может устанавливаться на различные трактора и прочую технику в сельском хозяйстве. Установить ЯМЗ-236 на трактор Т-150 проще простого.

Благодаря V-образному расположению цилиндров уменьшился вес самого мотора, а также его размеры. Мотор выпускается в двух вариантах — атмосферный и турбированный. Его мощность также находится в пределах от 150-300 л.с. Самая большая мощность у форсированного двигателя с турбонаддувом. Вес мотора составляет 800-1000 кг, крутящий момент находится в интервале от 667 до 1275 Нм.

Для установки на трактор Т-150 используется атмосферный 175-сильный двигатель V6 ЯМЗ-236ДЗ. Объем данного агрегата 11.15 л, крутящий момент 667 Нм при оборотах 1300 об/мин. Также возможно установить на Т-150 мотор модификации ЯМЗ-236М2 и ЯМЗ-238М2. Планетарная коробка передач позволяет работать в разных режимах.

Для переоборудования трактора необходимо наличие профессиональных навыков обслуживания и ремонта сельскохозяйственной и прочей спецтехники. Переоборудование включает в себя большой объем работ. Также необходимо приобрести комплект переоборудования на трактор Т-150, цены варьируются от 30000 до 45000 рублей.

Работы проходят в несколько этапов:

Цена нового и подержанного трактора

Приобрести новый трактор любой версии можно в технических центрах и представительствах посреднических компаний. В зависимости от модели и стандартной комплектации покупка обойдется в 580-620 тысяч гривен (21000 – 23000$).

Ценовой диапазон подержанной тракторной техники этой марки колеблется в диапазоне от 150 до 300 тысяч гривен (5000 – 10000$). Высокая ремонтоспособность изделия и доступный по стоимости ассортимент унифицированных с другими однотипными машинами запасных частей, узлов и агрегатов позволяет с оптимальными затратами полностью восстановить техническое состояние трактора на 90-95%.

Устройство трактора Т-150К

В популярной модификации трактора Т-150 – модели Т-150К, двигатель также расположен в передней части конструкции. К задней части мотора агрегата неподвижно крепиться коробка передач, которая может работать в тех же режимах, что и КПП трактора Т-150. Для более плавного переключения скоростей без разрыва мощности двигателя, конечные передачи трактора Т-150К оборудованы планетарными редукторами.

Трактор Т-150К оснащен двумя полурамами, расположенными в передней и задней части агрегата. Передняя полурама удерживает мотор, КПП, топливный бак и кабину, а задняя – навесной механизм, предназначенный для фиксации и использования дополнительных сельскохозяйственных орудий. Оба ведущих моста одинаковы, при этом, задний мост – отключаемый. Для устранения неполадок производитель предусмотрел свободный доступ к деталям ходовой части агрегата, что в значительной мере упрощает его самостоятельный ремонт.

Для лучшей проходимости трактора при движении по пересеченной местности в его комплектацию входят 4 одинаковых крупных колеса с увеличенным давлением и агрессивным рисунком шин.

В число основных отличительных конструктивных особенностей модели Т-150К следует отнести наличие нового двигателя марки СМД-60 с турбонаддувом. Улучшенный 4-тактный ДВС на 6 цилиндров показывает скромный расход горючего при работе под наиболее высокими нагрузкам. Запчасти двигателя изготовлены из прочных и устойчивых к коррозии и износу материалов, что существенно продлевает сроки эксплуатации мотора.

Все органы управления агрегатом Т-150К находятся в его кабине. Рычаги включения-выключения муфт, рычаг переключения передач и рычаг включения навесного оборудования расположены рядом с рулем трактора, а рулевое управление – по центру кабины агрегата.

Технические характеристики

Мощный и маневренный колесный полноприводной трактор отличается весьма компактными габаритами в пределах 6,13 х 2,46 х 3,17 метра. Сухой вес машины — 8400 кг, база — 2,86 метра, колея -1,68/1,86 м. Дорожный клиренс гусеничного и колесного трактора соответственно 300 и 400 мм, радиус разворота в пределах 6,5 метра.

Шарнирный каркас полурамного типа выполнен из швеллеров и балочных поперечин, скрепленных массивными заклепками. В его передней части установлен силовой агрегат, подключенный к трансмиссии через механизм сцепления, коробку передач с раздаточным редуктором и карданные приводы. Поворот шарнирной рамы производится усилием 2-х гидроцилиндров.

  • Разработчик – Харьковский тракторный завод
  • Тип двигателя – ЯМЗ-236Д-3, дизельный шестицилиндровый V-образный
  • Мощность – 165 лошадиных сил
  • Номинальные обороты в минуту – 2100 об/мин
  • Рабочий объем мотора – 11 литров
  • Электрический стартер – есть
  • Расход топлива – 220 г/кВт в час
  • Коробка передач – механическая с 12 скоростями переднего хода
  • Независимый вал отбора мощности – есть
  • Режимы работы ВОМ – 500 и 1000 об/мин
  • Тормоза – с пневмоприводом
  • Колеса – одинарные или сдвоенные (в зависимости от модификации)
  • Тип задней навески – трехточечная гидравлическая
  • Грузоподъемность навески – 4500 кгс
  • Объем колесной базы – 2860 мм
  • Параметры колеи – 1680 и 1860 мм
  • Размеры трактор, мм: Длина – 6130, Ширина – 2406, Высота – 3195
  • Клиренс – 400 мм
  • Масса трактора – 8200 кг
  • Полный привод 4х4 – есть
  • Радиус поворота – 6500 мм
  • Максимальная скорость вперед – 30 км/час
  • Максимальная скорость назад – 10 км/час.

Двигатель

Т-150 оснащались шестицилиндровым дизельным мотором с 150 лошадиными силами. На более поздних версиях мощность двигателя была увеличена до 180 л.с. Сейчас, потенциальным покупателям предлагается еще одна модификация трактора Т-150, с двигателем от ЯМЗ с 175 лошадиными силами.

Пуск основного мотора происходит при помощи бензинового ПД-10.

Охлаждение мотора происходит при помощи воздуха, который перед этим проходит очистку при помощи циклонно-масляных фильтров. Для облегчения запуска в холодное время года, топливо предварительно нагревается при помощи ПЖБ-10.

  • Мощность рабочего состояния 129 кВт.
  • Количество совершаемых оборотов вала за минуту – 2100 раз.
  • Габариты мотора 112 х 105 х 106 см.
  • Собственная масса 1 тонна 35 кг.

Расход топлива

Расход горючего в режиме работы составляет 258 г/кВт-ч. Объем топливного бака первых моделей составлял 375 литров, в более поздних модификациях этот показатель был увеличен до 430 л.

Сжигание топлива при работе доходит до показателя в 28 литров за время в 1 рабочий час. Полного бака на 430 литров хватает для двенадцатичасовой рабочей смены агрегата и транспортировки до гаража.

Коробка передач

Эксплуатационные возможности Т-150 расширены за счет многодиапазонной коробки передач. Режимы рабочего, транспортного, замедленного и заднего хода имеют по четыре ступени. Максимальная транспортная скорость версии Т-150К — до 30 км/ч.

Сложность конструкция КПП многократно компенсируется:

  • переключением пониженных и повышенных передач без разрыва мощности;
  • гибкими тяговыми характеристиками;
  • многорежимной активацией рабочих органов навесных агрегатов.

Текущий ремонт КПП возможен без демонтажа ее корпуса из трансмиссии. Конструкция силовой передачи предусматривает возможность отключения переднего моста.

Расположенная в центре рамы кабина ХТЗ 150-й модели, с 1913 года получила жесткий внутренний каркас, а также более эффективное отопление. В список штатного оборудования входит удобная рулевая колонка, регулируемое по весу и росту оператора сидение, вентилятор, подогрев переднего остекления и зеркала обзора задней полусферы.

Механическая трансмиссия трактора Т150 имеет ряд особенностей: При переключении передач не происходит разрыв перехода мощности (во время езды или эксплуатации); Регулируемые характеристики тяги; Поддержка необходимой скорости эксплуатации с соответствующим навесным оборудованием. Крутящий момент от КПП передается на раздаточную коробку, а оттуда ужа к мостам. На трансмиссии происходит отбор мощности для специального навесного оборудования, типа КЗК-10.

Гидравлическая система

На тракторе Т-150 установлена задняя сцепка третьего класса тяги, которая представляет собой шарнирный четырехзвенный трехточечный механизм.

Благодаря большой мощности двигателя эта машина предназначена для проведения тяжелых работ: вспашки большим плугом целинных земель, уборки улиц от снежного покрова, трелевки леса, буксировки застрявших машин и перевозки груженых прицепов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
