Для чего нужен датчик неровной дороги на калине

Цена модуля зажигания ВАЗ 2114

Несмотря на то, что многие владельцы «четырнадцатой» пытаются ремонтировать этот модуль, специалисты считают такой ремонт неэффективным. Поэтому при возникновении неисправности деталь рекомендуется заменить. Её стоимость равна 1000-1500 рублей в зависимости от производителя и региона страны. Ездить с неисправной катушкой зажигания не запрещено, но такая езда не будет комфортной. Двигатель в любой момент может не запуститься после остановки в дороге. Поэтому желательно прекратить эксплуатацию авто и в разумные сроки поменять этот элемент. Это обычно можно сделать своими руками.

Что собой представляет адсорбер?

После введения норм токсичности EURO-1 возникла необходимость максимального контроля выбросов отработанных газов в атмосферу а также контроль испарения бензина. Система адсорбирования не позволяет парам бензина попадать в атмосферу, тем самым избавляя водителя и пассажиров от запаха бензина, тем самым повысив нормы экологичности и противопожарной безопасности.

В самом адсорбере находится активированный уголь, впитывает все вредные вещества при неработающем моторе. Система называется EVAP и работает следующим образом:

  • по окончанию работы двигателя в топливном баке возникают пары, которые поднимаются к топливозаправочной горловине и стремятся наружу, создавая опасное избыточное давление в баке;
  • возле горловины предусмотрен сепаратор, отделяющий жидкость от пара, которая стекает по специальным трубкам обратно в бак в виде топливного конденсата;
  • остаток паров, с которыми не справился сепаратор, поступают в адсорбер, и после запуска мотора через вентиляционный клапан пар бензина попадает во впускной коллектор, а после и в цилиндры двигателя.

( 1 оценка, среднее 4 из 5 )

Мы сотрудничаем с:

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте:

cdek.ru

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте:

logistics.ozon.ru

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте:

boxberry.ru

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте:

nrg-tk.ru

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте:

pecom.ru

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте:

dellin.ru

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте:

gtdel.com

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте:

jde.ru

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте:

vozovoz.ru

Доставка осуществляется по всей России и СНГ.

Срок сдачи заказа в Т.К. от 1 до 4 рабочих дней с момента поступления денежных средств. (в субботу и воскресение заказы не формируются).

Сроки формирования заказов, включающих услугу по покраске: 5-10 рабочих дней.

Сроки формирования заказов, позиций “под заказ” от 14 дней, более подробную информацию вы можете уточнить у менеджера.

Заказы на самовывоз оформляются на сайте, сроки формирования в среднем 1 -4 рабочих дня, после поступления позиций в пункте самовывоза, менеджер уведомит вас когда можете получить свой заказ. ВНИМАНИЕ! Все хрупкие товары (фары, пластмассовые изделия, стекло и т.д.), по умолчанию, отправляются в дополнительной платной упаковке от ТК.Если Вы берете на себя ответственность за целостность, то можем отправить без неё. Для этого нужно сделать пометку в комментарии при оформлении заказа

Дополнительную информацию уточняйте у менеджеров.

Расположение датчиков на ВАЗ 2114

Сигнальные устройства, называемые датчиками устанавливаются для того, чтобы сообщить водителю или какому-нибудь управляющему устройству данные об изменениях, происходящих в процессе эксплуатации автомобиля или о состоянии соответствующего агрегата или системы, а также просигнализировать при отказах или аварийных состояниях в машине. Поэтому водитель должен хорошо представлять принцип работы и местоположение датчиков на ВАЗ 2114.

Измеритель давления масла

Важное устройство, сигнализирует о низком давлении масла в двигателе. Когда это происходит, то это говорит о проблемах в двигательной установке. Самым серьезным из последствий игнорирования этого сигнала может быть капитальный ремонт или полная замена двигателя

Лампочка аварийного давления масла связанная с датчиком загорается в нескольких случаях:

Самым серьезным из последствий игнорирования этого сигнала может быть капитальный ремонт или полная замена двигателя. Лампочка аварийного давления масла связанная с датчиком загорается в нескольких случаях:

  1. значительно понизился уровень масла;
  2. засорился масляный фильтр;
  3. вышел из строя масляный насос;
  4. неисправен датчик давления масла;
  5. неисправна проводка или упало давление масла по причине наличия подтеканий.

На восьмиклапанном двигателе датчик находится с правой стороны ниже клапанной крышки в головке блоков. На шестнадцатиклапанном — на левом торце корпуса подшипников распредвалов.

  • Измеритель температуры охлаждающей жидкости. Его еще называют датчиком температуры двигателя. На форумах часто задают вопрос — где находится датчик температуры двигателя ВАЗ 2114. Установлен он на впускном патрубке рубашки охлаждения головки блока цилиндров. Проверить его работоспособность достаточно просто. Достаточно подсоединить к нему омметр и опустить ДТОЖ в сосуд с жидкостью. Нагревая ее надо следить за температурой и изменением сопротивления в связи с ее повышением. При соответствии нужному графику прибор считается исправным.
  • Датчик уровня охлаждающей жидкости— стоит в бачке с тосолом. Закручивается наподобие обыкновенной пластмассовой крышки, затем подсоединяется электроразъем.
  • Датчик уровня тормозной жидкости— прибор поплавкового типа, установлен в бачке с тормозной жидкостью.
  • Датчик холостого хода, или РХХ — установлен на дроссельном узле рядом с заслонкой дросселя.
  • Датчик массового расхода воздуха — размещается на корпусе воздушного фильтра около большого впускного патрубка.
  • Датчик положения дроссельной заслонки — находится на корпусе дроссельного узла.
  • Датчик положения коленвала. Еще его называют датчиком синхронизации, по причине того, что контроллер по его показаниям синхронизирует свою работу с системой впрыска. Установлен рядом со шкивом привода генератора.
  • Датчик положения распредвала или датчик фаз — расположен со стороны воздушного фильтра рядом с крышкой ГБЦ. В зависимости от положения распредвала он подает импульс на ЭБУ и происходит впрыск перед самым открытием клапана. Топливо вбрасывается одновременно с порцией воздуха, хорошо размешивается и происходит качественная детонация.
  • Датчик кислорода или лямбда-зонд. Стоит в приемном коллекторе выхлопной системы перед резонатором. Подает сигнал в электронную бортовую систему об уровне концентрации кислорода в выхлопных газах.
  • Датчик детонации — установлен между вторым и третьим цилиндром на блоке силовой установки со стороны вентилятора. Его показания, через контроллер, влияют на угол опережения зажигания.

Это все основные датчики на двигателе ВАЗ 2114. Однако имеются и другие датчики которые выдают показания ВАЗ 2114 свидетельствующие о его работоспособности или о состоянии окружающей среды или дорожного покрытия.

  1. Измеритель уровня топлива — размещен в заборной камере топливного бака. На ВАЗ 2114 устанавливается датчик типа ДУТ-1-03.
  2. Прибор-измеритель скорости — стоит на КПП и передает данные о текущей скорости машины на спидометр. Связан он также с контроллером, который получая его импульсы регулирует работу РХХ или заслонки дросселя, от того в каком положении находится педаль газа и каковы обороты двигателя.

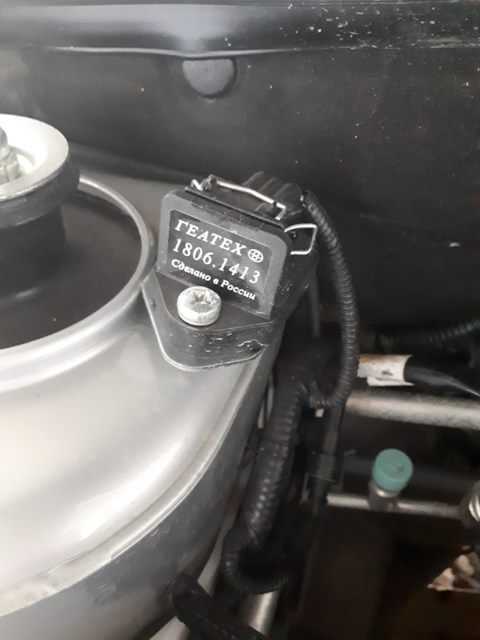

  3. Фиксатор (датчик) неровной дороги— он крепится под капотом на кузове в районе чашки правого брызговика. Сообщает изменение колебаний кузова на контроллер, при превышении уровня сигнала электроника отключает диагностику пропусков воспламенения.
  4. Датчик температуры за бортом (то есть окружающей атмосферы)— штатное место его размещения на ВАЗ 2114 — по центру за передним бампером.

Антиблокировочная система

АБС (ABS) – датчик устанавливается на каждый из двух тормозных контуров: передний левый (правый), а также заднего. Помимо механической части, к датчику подключается колодка с электрическим питанием. При неисправности датчика она выводит на дисплей аварийное уведомление.

Цена каждого датчика уточняется на момент покупки. Нередко приобретается иные детали, агрегаты, необходимые для ремонта

Всегда сверяйте каталожные артикулы с заводскими, обращайте внимание на стоимость. Никогда оригинальная продукция не стоит дешево. В максимальных комплектациях Шевроле Лачетти или по индивидуальному заказу проводится установка: парктроника, датчика удара, дождя на лобовом стекле

А также прочие опции, которыми не комплектуются базовые модели

В максимальных комплектациях Шевроле Лачетти или по индивидуальному заказу проводится установка: парктроника, датчика удара, дождя на лобовом стекле. А также прочие опции, которыми не комплектуются базовые модели.

Массы: Газель и УАЗ (Часть III)

И. Н. Скрыдлов, ака Aktuator

Массы. Часть IМассы. Часть II

Внимание! Статья содержит большое количество графического материала. УАЗ Патриот с Микас 11 Е2. УАЗ Патриот с Микас 11 Е2

УАЗ Патриот с Микас 11 Е2

Минус АКБ прикручивается к кузову на левом брызговике, между АКБ и левой фарой, на приварную шпильку:

Медный плетеный жгут заземления ДВС, прикручен к кузову на приварную шпильку в нижней части левого брызговика:

к двигателю жгут крепится под левой подушкой двигателя,одним из болтов крепления масляного картера (вид снизу):

Массы контроллера ЭСУД, берутся с переднего болта, стягивающего половинки впускного коллектора, рядом с дроссельным патрубком.

Сам контроллер ЭСУД, крепится под капотом, в задней части правого брызговика. Диагностическая колодка стандарта OBDII, находится рядом с контроллером.

Газель с двигателем 405, 406

Минус АКБ прикручивается к массе кабины, на приварную шпильку на площадке, над правым лонжероном, под свесом моторного щита. На эту же шпильку, прикручен плетеный жгут заземления ДВС. В некоторых исполнениях, между приварной шпилькой и минусом АКБ, имеется выключатель массы.

Второй конец плетеного жгута заземления ДВС, прикручен к задней шпильке стягивающей половинки впускного коллектора, вместе с массами контроллера ЭСУД:

Перемычка, заземляющая раму, крепится одним концом к кабине под левой фарой, болтом М6 ( вместе с массами левой части подкапотного жгута),

а вторым концом к раме, по вертикали от первого, на левой стороне рамы болтом М8.

Болт проходит через отверстие в раме, поэтому для надежной затяжки болтового соединения необходимо придерживать головку болта изнутри рамы, спереди, через отверстие для буксировки. На практике встречались болты под ключ 10, 11 и 12 мм. Гайка всегда под ключ 13мм.

Газель с двигателем 4216

Минус АКБ аналогично варианту с ДВС 405 и 406. А вот крепление плетеного жгута заземления ДВС несколько отличается. На двигателе 4216 заземление ДВС крепится на шпильку крепления крышки головки, на задней части двигателя. Во избежание получения ожогов, подтягивать это крепление желательно на холодном двигателе. Ключ на 13мм.

Заземление рамы аналогично двигателям 405, 406:

Масса контроллера ЭСУД (до 2010 г.) берется со шпильки крепления транспортировочной проушины ДВС, в его левой передней части. Гайка под ключ 15мм.

На фото виден так же дополнительный плетеный жгут с рамы на указанную проушину, но на мой взгляд, правильнее его закрепить по аналогии с 405 мотором.

С 2010 года масса контроллера ЭСУД, берется непосредственно с минусовой клеммы АКБ:

Поскольку в Газелях минусы на ЭБН и задние фонари берутся с рамы, то ненадежное заземление рамы, может вызвать зависимость давления топлива, от количества включенных ламп наружного освещения (габариты, стопы, задний ход и т.д.).

И еще:

С 2010 года на Газелях начал применяться Блок Предохранителей нового образца:

А на ДВС 4216 и катушка зажигания нового образца, внешне напоминающая ВАЗовский модуль зажигания для ЭСУД Январь 5.1.

Датчик неровной дороги на а/м с ДВС 4216 находится в правой передней части рамы.

Если жгут идущий к ДНД не прихвачен стяжками к кронштейну натяжения ремня генератора и патрубку охлаждения, то он может повредиться о движущиеся детали двигателя и вызвать в конечном итоге отказ канала обработки сигнала ДНД в контроллере ЭСУД.

Приведу пример невнимательности слесаря, при замене генератора.

Жгут от ДНД попал между натяжной планкой и шкивом генератора, что вызвало его повреждение и отказ ДНД, MAP_а и ДПДЗ. В данном случае контроллер выжил.

Волга, ДВС Крайслер, ЭСУД Моторола.

Перемычка Минус АКБ – кузов и массы переднего подкапотного жгута, крепятся на отштампованный выступ, снизу и справа от левой фары

Толстый провод заземления ДВС, крепится болтом М8, ключ 13, к левой стороне блока двигателя, под впускным коллектором.

Массы контроллера крепятся двумя – тремя сантиметрами выше, болтом крепящим кронштейн крепления масляного щупа. Болт М8, ключ 13.

Волга, ДВС Крайслер, ЭСУД Микас 11CR .

Отличие от ЭСУД Моторола, в наличии внешнего реле регулятора генератора. Крепится реле регулятор на правом брызговике.

Диагностический разъем стандарта OBDII на таких Волгах, находится в нижней части торпеды, в районе левой коленки водителя.

Замена

Установка нового датчика не является сложной работой. Для ее проведения вам понадобится минимум инструментов, а также немного времени:

  • Отключается аккумулятор;
  • Сжимается пружинный фиксатор датчика;
  • Снимите колодку проводов с выводов датчика;
  • Выкручивается пара винтов крепления;
  • Датчик снимается, установка нового производится в обратном порядке.

Таким образом, работа по замене датчика производится на Лада Калина и Лада Приора. На машинах других марок и моделей эта работа может производиться по-другому.

Производители

. Если у вас иномарка, то лучше приобрести оригинальный датчик у официальных поставщиков. Даже на самые дорогие модели он будет стоить сравнительно дешево. Не стоит экономить и покупать китайского «кота в мешке», никто не даст гарантии на срок службы детали.

Для отечественных ДНД производят несколько наших фирм. Наиболее известны калужские датчики и произведенные в Зеленограде. Ценители немецкого качества могут приобрести прибор производства BOSCH.

Добрый день. В сегодняшней статье я расскажу вам зачем нужен датчик неровной дороги, как проявляется его неисправность и почему он появился на всех автомобилях несколько лет назад.

Краткий ответ.

Датчик неровной дороги нужен для временного отключения системы диагностики пропусков зажигания в цилиндрах, чтобы лишний раз не загоралась лампа «проверьте двигатель».

Как работает механизм проверки на пропуски зажигания?

В любом инжекторном двигателе, оснащенном распределенной системой впрыска топлива имеется самодиагностика на пропуски зажигания.

Работает она очень просто — скорость вращения двигателя за один оборот в любом случае остается довольно стабильной.

Проверка скорости вращения двигателя осуществляется датчиком положения коленчатого вала. Он формирует импульсы в моменты, когда мимо него проходят зубья на шкиве.

Если датчик фиксирует, что двигатель вращается не равномерно, выполняется проверка на случайные или постоянные пропуски зажигания в конкретном цилиндре и на основании этого зажигания контрольная лампа и фиксируется код ошибки.

Как работает датчик неровной дороги?

Датчик неровной дороги, в зависимости от конкретной модели автомобиля, закреплен на лонжерон, раму или элементы подвески. Работает он по принципу пьезоэлемента — при деформировании вырабатывает электрические импульсы, т.е. точно так же как и датчик детонации.

Если уровень деформации пьезоэлемента выше допустимого уровня, на выходе датчика появляется сигнал о движении по неровной дороге.

Зачем нужен датчик неровной дороги?

Все предельно просто — при движении по неровной дороге возможна ситуация кратковременного отрыва колеса от поверхности, естественно, это мгновенно приведет к изменению скорости вращения двигателя. Так как точность определения скорости вращения двигателя очень высока, малейшее отклонение приводит к фиксации ошибки «пропуск зажигания».

При наличии сигнала с датчика неровной дороги, контроль ошибок временно отключается, а на некоторых автомобилях, смещается, и момент зажигания в сторону запаздывания, для более надежного воспламенения смеси.

Когда и почему на автомобилях появился датчик неровной дороги?

С ужесточением экологических требований, особенно после массового внедрения стандарта евро 2 и нейтрализаторов (катализаторов) отработавших газов. Все автомобили получили датчик неровной дороги.

Все дело в том, что не сгоревшее топливо очень быстро приводит в негодность катализатор. Соответственно, если двигатель фиксирует пропуски зажигания в конкретном цилиндре, топливоподача в нем отключается, и делается это именно для сохранности катализатора.

Если пропуски зажигания фиксируются, случайным образом, в разных цилиндрах – зажигается сигнальная лампа «проверьте двигатель».

Где находится датчик неровной дороги

Этот вопрос ещё более интересный. Рассмотрим это на примере Шевроле Лачетти, хотя это относится практически ко всем современным автомобилям.

Когда у меня спрашивают — Где находится датчик неровной дороги на Лачетти 1.6? Я отвечаю — нигде

Да, на самом деле так и есть. На автомобилях, оборудованных системой АБС датчик неровной дороги может и не устанавливаться. Его функцию отлично выполняет система АБС, следя за скоростью вращения колес и сопоставляя эти данные с вращением маховика.

Если прочитать страницу Коды ошибок автомобилей, то можно понять, что буквой «Р» в начале кода неисправности маркируются ошибки силового агрегата. И у многих возникают непонятки при расшифровке кода неисправности. Например, «P1396 — Датчик неровной дороги АБС, неверные данные». Многие не понимают причем тут АБС, если код относится к ошибкам двигателя.

Вот по причине того, что АБС, помимо своих прямых обязанностей, ещё и принимает участие в работе двигателя, выполняя функцию датчика неровной дороги.

Основных вариантов определения неровной дороги всего два — это следить за вращением колес при помощи датчиков скорости или следить за сигналом датчика неровной дороги.

В каждом автомобиле этот процесс организован по одному из этих вариантов. Для примера на Лачетти 1.4/1.6 с блоком управления Sirius D42 сигнал о неровной дороге берётся от системы АБС (датчик переднего левого колеса). На некоторых автомобилях Авео без системы АБС для этих целей устанавливается один датчик скорости на переднем левом колесе.

На Лачетти 1.8 с блоком управления MR-140 и многих других (ЛАНОС, АВЕО, ТАКУМА, ЭПИКА и т.д.) устанавливается датчик неровной дороги под капотом возле правого крыла

Вот такой ответ на вопрос — где находится датчик неровной дороги.

Современный двигатель оснащается огромным количеством разнообразных датчиков. Функция одних из них очевидна, а вот о пользе других автовладельцы порой только догадываются. К последним относится датчик неровной дороги. На автомобилях ВАЗ датчик неровной дороги начал устанавливаться с вступлением в силу требований Евро-3 и Евро-4.

Когда автомобили ВАЗ начали соответствовать требованиям Евро-3 и Евро-4, в программе ЭБУ появилась функция диагностики пропусков зажигания. Контроллер получает данные с датчика положения коленчатого вала, диагностирует неравномерное вращение коленвала (а следовательно, проблемы со сгоранием топливо-воздушной смеси в цилиндрах) и подает сигнал на отключение инжектора, подающего топливо в «проблемный» цилиндр.

Вместе с диагностикой пропусков зажигания на автомобилях ВАЗ, отвечающих нормам Евро-3 и Евро-4, появился еще один датчик – датчик неровной дороги. Это один из немногих датчиков на автомобиле ВАЗ, который никак не влияет на процесс работы двигателя, а выполняет защитную функцию: он распознает, что автомобиль движется по неровной дороге и подает сигнал на контроллер.

В среднем, на каждые 100 рабочих циклов двигателя ВАЗ приходится 3-4 зафиксированных пропуска зажигания. При движении по неровной дороге велика вероятность ложного распознавания пропусков, вследствие чего работа двигателя будет нарушаться. Датчик неровной дороги посылает сигнал на контроллер и тот в свою очередь перестает распознавать пропуски зажигания и ограничивать работу цилиндров.

Датчик неровной дороги ВАЗ

По сути датчик неровной дороги на ВАЗ представляет собой акселерометр. Он установлен под капотом автомобиля и регистрирует колебания кузова авто в вертикальной плоскости. Ускорение, вызванное колебаниями, преобразуется в напряжение, а контроллер, считывая сигнал, распознает моменты движения автомобиля по неровной дороге и отдает запрет на диагностику пропусков зажигания на это время.

По статистике, датчик неровной дороги в автомобилях ВАЗ – устройство достаточно надежное и неприхотливое в эксплуатации. Если же датчик неровной дороги все-таки выходит из строя, на панели загорится контрольная лампа, а бортовой компьютер выдаст одну из следующих ошибок:

  • Как снять генератор с шевроле спарк



  • Видеорегистратор dexp mirror discovery установка своими руками



  • Замена подшипника компрессора кондиционера рено кангу 2



  • Как посмотреть запись с видеорегистратора видеонаблюдения



  • Как разобрать стартер lt 35

Датчик детонации ВАЗ 2114, проверка, неисправности

Датчик положения распредвала. принцип работы, диагностика

Приветствую вас друзья на сайте ремонт авто своими руками

Автомобиль ВАЗ-2114 состоит не только из крупных узлов (к примеру, двигателя, трансмиссии, моста), но и из мелких элементов, важность которых многие просто недооценивают

Датчик детонации ВАЗ 2114

А ведь от слаженности работы всех элементов во многом зависит эффективность, мощность и общий ресурс силового узла. В данной статье рассмотрим датчик детонации ВАЗ 2114, его назначение, особенности проверки и основные поломки.

Назначение датчика детонации

Упомянутый выше датчик — небольшой прибор, который держит под контролем работу силового узла и реагирует на первые признаки детонации. Кроме этого, умное устройство не только фиксирует проблему, но и определяет ее реальную причину и характер.

С помощью сигнала, полученного от датчика, ЭБУ своевременно дает команду на корректировку основных характеристик и устраняет проблему.

Часто автолюбители не представляют, где находится датчик детонации на ВАЗ 2114. Здесь все просто. Устройство смонтировано на моторном блоке между цилиндрами 2 и 3. Лучше всего видно датчик, если смотреть от радиатора.

Минус такого расположения — неудобство для доступа. С другой стороны, датчик отличается простотой конструкцией, поэтому редко ломается.

Действие устройства построено на пьезоэффекте. При появлении детонации на датчике растет напряжение, которое подается на ЭБУ. Задача «мозга» в этой ситуации скорректировать настройку зажигания путем внесения изменений в систему зажигания.

Причины выхода из строя

На автомобиле ВАЗ 2114 может стоять два типа датчика — широкополосный и резонансный. Второй по своему виду выглядит как небольшая бочка, а второй — имеет форму таблетки. При этом устройства отличаются не только внешне, но и по принципу действия. На практике наиболее слабые — резонансные ДД (они более устаревшие).

Неисправности датчика детонации ВАЗ 2114 возникают по следующим причинам:

  1. Низкое качество заливаемого в бак топлива. Допустим если октановое число меньше, чем должно быть, тем больше будет детонация.
  2. Проблемы с наладкой угла опережения. Чтобы определить проблему, стоит проверить параметры угла зажигания (статистический и максимальный). В противном случае даже незначительная неисправность может привести к более серьезным поломкам (к примеру, появлению ошибок в детонации).
  3. Повышение температуры сгорания топливовоздушной смеси по причине обеднения состава. Признаки неисправности датчика детонации ВАЗ 2114 реально выявить еще на ранней стадии по внешнему виду электродов на свече .
  4. Появление любых дефектов (поломок) приводящих к противодействию в системе. В такой ситуации сгоревшие газы не могут нормально выйти из камеры сгорания, поэтому происходит детонация, а в этом нет ничего хорошего.
  5. Ошибки в эксплуатации силового узла, к примеру, повышение нагрузки, появление нагара на деталях камеры сгорания, жаркий климат и так далее.

Как произвести проверку?

В период эксплуатации датчик детонации может «выдать» непонятные ошибки или же проявляется нестабильность в работе силового узла. В этом случае необходима диагностика или замена датчика детонации ВАЗ 2114.

Конечно же не стоит сразу тратиться на новый узел — некоторые работы можно провести своими руками. Чтобы проверить датчик детонации ВАЗ 2114, запаситесь набором торцевых ключей и вольтметром.

Действуйте в такой последовательности:

  • Снимайте датчик со своего места (здесь может понадобиться ключ на двадцать или на тринадцать);
  • выполняйте настройку вольтметра на рабочий режим (предел 200 мВ) и подключите к нему края проводов от ДД;
  • стучите обратной стороной отвертки по корпусу устройства и наблюдайте за цифрами на табло. Если реакции нет, то датчик неисправен и единственный выход — его замена.

Не отчаивайтесь, если обнаружена неисправность датчика. Приобрести устройство не составляет проблем — это можно сделать в любом магазине и цена его совсем не велика. Удачи на дорогах и конечно же без поломок.

Электронный блок управления двигателем

Блок устанавливается в моторном отсеке, крепится специальными кронштейнами. Питание от переменного тока. Основная функция ЭБУ – диагностическая, контроль над работой силового агрегата, идентификация неисправностей, уведомление на центральной приборной панели. Во избежание негативных последствий ЭБУ переводит неисправные агрегаты в аварийный режим работы.

При запуске двигателя Chevrolet Lacetti на центральной консоли загорается ряд индикаторов, после двух секунд работы они гаснут, что указывает на исправность всех систем автомобиля. Если какой-то из индикаторов не погас, очевидно, что механизм неисправен, требуется профилактика, диагностика. После перехода в аварийный режим работы снижается мощность двигателя, повышается потребление горючего, педаль акселератора становится малоинформативной с периодическими провалами при нажатии. Вывод из аварийного режима возможен при помощи программного обеспечения или автоматически после третьей безаварийной поездки.

Все системные ошибки, даже те, которые уже устранены, записываются в памяти блока управления. По необходимости они считываются диагностическим сканером, подключенным к колодке под рулевым колесом, справа от рычага открытия капота.

Варианты датчиков коленвала на ВАЗ-2114

Датчик положения коленчатого вала

Рассматривая вопрос неисправности датчика коленчатого вала, стоит обратить особое внимание на возможные варианты данной детали. По техническим данным завода изготовителя существует несколько изделий, которые можно различить по конструктивным особенностям и принципу действия:

  • Индуктивный . Внутри изделия располагается металлический стержень, который окружен магнитом. Все изделие имеет медную обмотку, которая выведена к проводам подключения. Когда рядом с датчиком находится металлическая деталь, на стержне появляется импульс, уходящий к ЭБУ.
  • Датчик холла расположенный внутри датчика коленчатого вала . Когда металлическое изделие присоединяется к нему, его состояние меняется.
  • Частотные . В данном случае, электронный блок управления посылает определенный импульс, и когда к датчику подходит металлическая деталь, частота этого импульса меняется, чем дает сигнал ЭБУ.

Признаки неисправности

Месторасположение датчика коленвала возле маховика

Признаков неисправности датчика положения коленчатого вала не так и много. Как показывает практика, во многих случаях, проблемы с изделием вызываются тем, что на нём налипает грязь или налет, который не дает считывать данные, или делает эту операцию некорректной.

Итак, рассмотрим основные признаки неисправности ДПКВ:

Схематическое обозначение расположения датчика коленвала относительно маховика

  • Нестабильный режим на холостом ходу.
  • Плавают обороты. Это будет видно по показаниям тахометра на приборной панели. Выглядеть это будет так: автомобиль набирает обороты, а потом они резко падают в одном и том же режиме работы.
  • Потеря мощности.
  • Провалы при разгоне.
  • Автомобиль заводятся очень плохо.

При этом стоит демонтировать датчик и провести ему диагностику. Ее можно сделать простым способом – мультиметром, или при наличии осциллографа – этим прибором.

Наглядный пример расположение датчика относительно маховика

Также, кроме признаков неисправности стоит рассмотреть причины, по которым датчик положения коленчатого вала может выйти из строя:

  • Деформация или разрушение корпуса.
  • Короткое замыкание, которое привело к повреждению обмотки.
  • Износ.

Методы диагностики

При демонтированном датчике, можно провести диагностические операции, которые точно определят, состояние изделия и его работоспособность. Итак, рассмотрим, методы диагностики ДПКВ:

  1. При помощи мультиметра . При этом необходимо замкнуть разъемы подачи питания на сопротивление. Нормальный показатель должен составлять 500-700 Ом.
  2. Второй способ, также предусматривает использование мультиметра . На нем устанавливается показатель 200 милливольт, а к сердечнику датчика подноситься металлический предмет. Если датчик исправный, то на мультиметре будет видно колебание показателей.
  3. При помощи осциллографа . Этот прибор показывает самый точный результат со всех способов диагностики. Тест проводится в разных режимах: на 800 оборотах (то есть на холостых), 2000 и по нарастающей до 6000. В зависимости от результата на экране, можно установить причину неисправности.

Осциллограмма проверки датчика коленвала

Диагностика

Проверить работу датчика можно в два этапа. Первым делом необходимо провести обыкновенный мониторинг системы при помощи стандартных приспособлений — автосканера либо ноутбука со специальной программой. На отечественных автомобилях можно встретить несколько ошибок при поломке датчика:

  • Р1616 — пониженный уровень сигнала;
  • Р1606 — импульс покинул пределы лимита;
  • Р1617 — слишком высокое значение импульса.

Обычно, этого вполне достаточно для выявления причины загоревшейся лампочки. Но для определения точной проблемы можно провести более детальную диагностику. Для этого вам потребуется приспособление ДСТ-2М. Хотя вы можете воспользоваться и другими приборами с идентичным принципом действия. По своей сути, это сканер с расширенным функционалом. Он также способен определять реакцию датчика неровной дороги.

Если это устройство подвергнуть механическому воздействию, к примеру, постучать по нему, то он передаст какой-то сигнал, а сканер покажет уровень скорости — g. Примечательно, что этот датчик считается довольно чувствительным, поэтому должен реагировать даже на минимальную раскачку автомобиля.

Датчик температуры охлаждающей жидкости (ДТОЖ)

Датчик температуры охлаждающей жидкости установлен в корпусе термостата и служит для включения и отключения вентилятора охлаждения двигателя. Следует отметить, что включение вентилятора является не единственной задачей данного датчика. ДТОЖ осуществляет корректировку топливной смеси для поддержания более высоких оборотов двигателя при прогреве, то есть если ОЖ в автомобиле будет иметь температуру ниже рабочей, датчик будет подавать показания об обогащении топливной смеси для более быстрого прогрева двигателя.

Каждый из этих девайсов отвечает за определенные функции, собирает данные, передаваемые на главный компьютер автомобиля. Так ЭБУ контролирует все процесс, вносит соответствующие изменения, от чего водителю не приходится самому искать причины отказа или недостаточно эффективной работы того или иного узла.

Снятие и установка датчика неровной дороги

Снятие

1. Выключить зажигание.

2. Отсоединить колодку жгута от датчика.

3. Отвернуть винты крепления датчика к кронштейну и снять датчик (отвертка крестообразная).

Установка

1. Установить датчик, затянуть винты с моментом 5. 10 Н · м (отвертка крестообразная, ключ динамометрический).

2. Присоединить колодку жгута к датчику.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

2. Присоединить колодку жгута к датчику.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку “КУПИТЬ” Вы попадете на страницу оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

  • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
  • Portmone (оплата с любых банковских карт, аккаунта Portmone);
  • PayPal (оплата с любых банковских карт, аккаунта PayPal);
  • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
