Как проверить дмрв на газели

Замена ДМРВ

Для замены датчика своими руками, нужно приготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих шагов:

  1. Сначала нужно выключить зажигание, открыть капот.
  2. Затем нужно отсоединить минусовую клемму на аккумуляторе.
  3. На следующем этапе нужно ослабить хомут, с помощью которого гофра присоединяется к ДМРВ.
  4. Далее снимаем гофру с патрубка.
  5. Затем нужно отогнуть гребенку и отсоединить разъем датчика.


Отсоединение разъема датчика

Затем, воспользовавшись ключом на «10», нужно отвернуть крепежные болты датчика к корпусу воздухофильтра.
Теперь можно снять ДМРВ.
Установка датчика своими руками осуществляется в обратной последовательности.

Таким образом, если машина глохнет, имеет все признаки поломки ДМРВ, то перед тем, как начинать его ремонт, следует проверить уровень его сигнала, он не должен быть низким, выполнить полную диагностику машины и отремонтировать все неисправные узлы и детали.

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

  • Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
  • ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
  • Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
  • Выводится сообщение о проблеме с двигателем (Cheeck Engine)

Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым) Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Поиск ошибки с помощью диагностического адаптера

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

  1. Тестирование в процессе движения.
  2. Диагностика с применением мультиметра или тестера.
  3. Внешний осмотр сенсора.
  4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

  • Необходимо открыть капот, отключить расходомер, закрыть капот.
  • Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
  • Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

  • Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
  • 1,01-1,02 В — прибор БУ, но состояние его хорошее.
  • 1,02-1,03 В – указывает, что устройство все еще работоспособное.
  • 1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
  • 1,04-1,05 – ресурсы прибора практически исчерпались.
  • Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, — снять сенсор и оценить его состояние.

Осмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Принцип работы датчика расхода воздуха

Прибор устанавливается между воздушным фильтром и дроссельной заслонкой. Он определяет количество воздуха, проходящего во впускной коллектор двигателя.

Существует два конструктивных решения:

  • Механический (флюгерного типа) работает с помощью пластины определенного размера, соединенной с переменным резистором. Под напором воздуха пластина отклоняется, меняется сопротивление, в электронный блок управления двигателем поступает информация для правильного формирования топливной смеси.
  • Электронный датчик может быть проволочным (используется платина) или пленочным. Именно такие варианты в зависимости от экологического класса автомобилей, применяются на Газель Бизнес. Остановимся подробнее на схеме его работы.

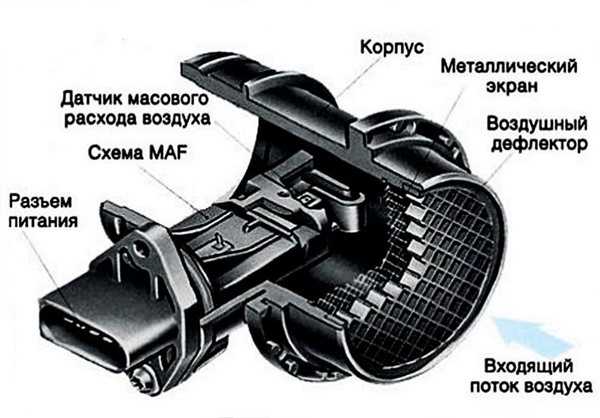

Прибор представляет собой воздуховод, диаметр которого соответствует воздушной магистрали системы впуска автомобиля. Внутри располагается ряд электронных компонентов.

Принцип действия «термо-анемометрический». Что это означает на практике?

Основной элемент ДМРВ – элемент, сопротивление которого зависит от температуры. Его значение постоянно (в реальном времени) сравнивается с эталонным постоянным резистором, который работает в таких же условиях (расположен в непосредственной близости). Через термочувствительный элемент проходит воздух, в зависимости от интенсивности потока происходит охлаждение. Сопротивление меняется, элемент приходится нагревать электрическим током для соответствия эталонному резистору. То есть, мы получаем линейную зависимость тока и напряжения от объема проходящего через ДМРВ воздуха. Именно это значение анализируется модулем управления датчика. Информация передается в ЭБУ, в результате чего электронный мозг двигателя подбирает оптимальный состав топливно-воздушной смеси.

Алгоритм работы на первый взгляд кажется сложным, на самом деле это самая надежная и недорогая реализация датчика расхода воздуха. Основной термочувствительный элемент может быть проволочным (платиноиридиевый сплав) или пленочным. Второй вариант более точен, и применяется на автомобилях Газель с более высоким экологическим классом Евро 3. Например, ДМРВ Сименс (на иллюстрации).

Правила безопасной прозвонки с использованием мультиметра

прозвонка сетевого кабеля мультиметром

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием

В противном случае при проведении работ прибор просто сгорит.
Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания

Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно

Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе

При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника

Кузов

Бампер, Бампер передний, Крышка омывателя, Бампер задний, Решетка бампера, Абсорбер бампера, Молдинг бампера, Молдинг заднего бампера, Молдинг переднего бампера, Юбка бампера, Юбка заднего бампера, Юбка переднего бампера, Усилитель бампера, Кронштейн бампера, Накладка бампера, Накладка заднего бампера, Накладка переднего бампера, Заглушка бампера, Крепление бампера, Рамка номерного знака, Крыло, Крыло переднее, Крыло заднее, Лючок бензобака, Подкрылок, Подкрылок передний, Подкрылок задний, Накладка крыла, Молдинг крыла, Крепление крыла, Арка крыла, Капот, Петля капота, Трос капота, Утеплитель капота, Уплотнитель капота, Крючок капота, Упор капота, Амортизатор капота, Багажник, Амортизатор багажника, Дверь багажника, Кнопка багажника, Крепление багажника, Крышка багажника, Обшивка багажника, Полка багажника, Уплотнитель багажника, Упор багажника, Двери, Дверь передняя, Дверь задняя, Накладка двери, Молдинг двери, Ручка двери, Стеклоподъемник, Петля двери, Уплотнитель двери, Концевик двери, Зеркало, Зеркало боковое, Зеркало левое, Зеркало правое, Зеркальный элемент (стекло), Кнопка зеркал (регулятор), Крышка зеркала, Накладка зеркала, Поворотник зеркала, Стекла, Стекло лобовое, Стекло заднее, Кнопка обогрева заднего стекла, Стекло двери, Уплотнитель стекла, Молдинг стекла, Рама, Стеклоочиститель, Бачок омывателя, Моторчик омывателя, Моторчик дворников, Форсунки омывателя, Трапеция, Мотор стеклоочистителя, Тяга стеклоочистителя (привод), Щетки стеклоочистителя, Резинка стеклоочистителя, Замок, Замок двери, Комплект замков, Центральный замок, Кнопка центрального замка, Замок зажигания, Ключ зажигания, Замок багажника, Замок бензобака, Замок капота, Личинка замка, Облицовка, Решетка радиатора, Эмблема, Воздухозаборник (жабо), Брызговики, Молдинг крыши, Накладка порога, Расширитель арки, Панели, Панель радиатора, Рамка фары, Порог, Панель задняя, Днище, Пол багажника, Панель крыши, Защита радиатора, Лонжероны, Шильдик, Боковина, Крепление аккумулятора, Шумоизоляция, Крепеж, Клипсы, Пистоны, Люк, Кнопка люка, Упругие элементы

Особенности механизма

Перед тем, как ответить на вопрос, можно ли ездить без датчика ДМРВ, необходимо понять конститутивные особенности прибора. Устройство располагается во впускном тракте прохождения воздуха, сразу за фильтром. Колодка из сети каналов отвечает за подключение к блоку управления. В некоторых транспортных средствах современного производства возможна другая технология подключения.

Казалось бы, что работа заслонки простейшая. Нажимается педаль газа, открывается, воздух набирается в нужном объеме, заслонка закрывается и впускается меньшее количество. Но на практике дела обстоят иначе. Автолюбитель в процессе управления тс постоянно меняет показатели тем, что воздействует на педаль газа, следовательно мотор функционирует не равнозначно. Происходят завихрения и воздух не может входить в одинаковом объеме, расчет затрудняется.

Датчик ДМРВ различается по конструктивному устройству. Ездить можно с любым, если он подходит для машины. Выделяют:

  • механические;
  • ультразвуковые;
  • термические-анемоментрические.

Приборы многокомпонентные, но движущих частей нет. Этим фактом объясняется стабильность работы даже в сложных погодных условиях, долгий срок службы. Отремонтировать не представляется возможным, проще приобрести новое. Чувствительным элементом является сетка из никеля или проволока из платины. Характеристика зависит от компании-производителя. К конструктивной детали небольшого размера подсоединяется проволока, передающая электрический заряд. Элемент нагревается выше температуры воздуха, может достигать 100 градусов по Цельсию. Для никелевых агрегатов максимальный порог составляет 75 градусов, а для платиновых — до 100 градусов.


Оборудование, обязательное для машины, состоит из элементов:

  • схема;
  • корпус;
  • радиатор;
  • датчик;
  • патрубок;
  • сетка.

Неизменный показатель электричество импульса требуется для того, чтоб охлаждать элементы, на которые воздействует воздушный поток. Непосредственное определение показателя вхождения воздуха, то есть его объемных характеристик — по степени то, как изменяются показатели необходимого тока.

Старого образца механизмы определяют это по частотным импульсам, передаваемым на панель управления. Современные модели оборудования устанавливают требуемые показатели по нагревательным элементам и датчикам увеличения или снижения температуры. Элемент размещаются на специальной тонкой пленке, которая плотно вмонтирована.

Принцип работы

Принцип работы следующий:

  • на центр пленки посещается устройство, контролирующее подогрев, его степень и характеристики;
  • термодатчики подключаются к основной зоне нагрева, то есть, где наблюдается усредненные показатели;
  • два других термических датчика располагаются с двух сторон пленки (один скрывается за пленкой, а второй находится прямо на пути прохождения потока воздуха).

При нахождении транспорта в неактивном состоянии датчик никак не будет реагировать, так как температура одинакова всех элементов. Это объясняется тем, что входящие потоки охлаждают устройство, при этом показатели двух других неизменны — они не реагируют без вмешательства водителя. При начале движения наблюдается стремительное прохождение воздуха в оборудование, датчики начинают работать. Именно от объема всасываемого воздуха и степени подачи электрического тока, которое требуется на компенсацию адекватных значений, вычисляется разница температур. По этой характеристике определяется, сколько требуется расходного топлива, соотношение горючего.

Методы устранения неисправности ДМРВ

В ряде случаев допускается чистка ДМРВ, но это зависит от особенностей конструкции рабочих чувствительных элементов узла. Но даже при благоприятном исходе это временная мера и надолго восстановленного датчика не хватит. Узел при отказе работоспособности обычно заменяется целиком на новый.

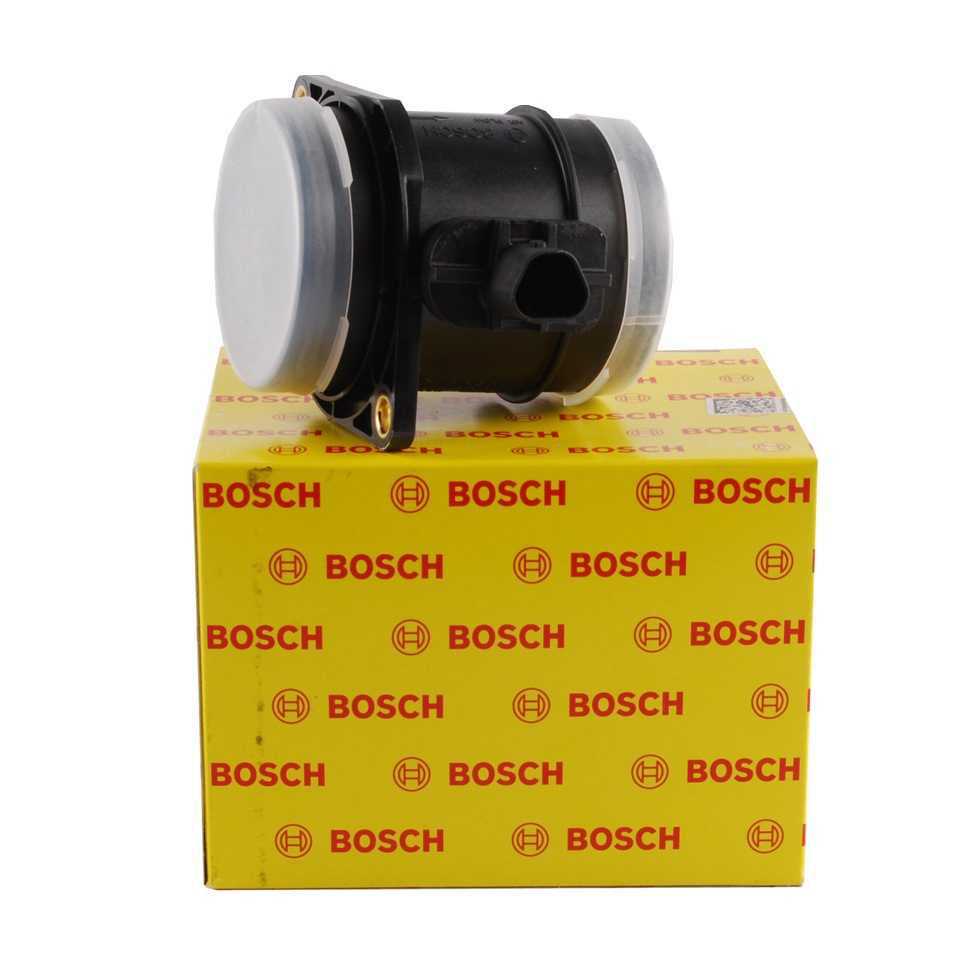

При покупке ДМРВ необходимо учитывать, что новый датчик должен в точности соответствовать штатному. Это должна быть оригинальная деталь с таким же каталожным номером. В других случаях нормальная работа ДВС не гарантируется, даже если внешне датчики абсолютно идентичны. Оригинальный расходомер стоит недешево из-за сложности его производства и необходимости применения дорогостоящих компонентов.

Неполадки с силовым агрегатом могут быть вызваны нарушениями в работе целого ряда систем: зажигания, подачи топлива или воздуха, датчиков положения распредвалов, коленвала и еще ряда других. Однако одна из вероятных причин при появлении вышеперечисленных признаков неисправностей автомобиля – выход из строя MAF-сенсора. Расходов на комплексную диагностику двигателя в автосервисе можно попытаться избежать. Для этого достаточно знать, как проверить датчик массового расхода воздуха (дмрв) самостоятельно, путем применения предложенных выше несложных методов.

Привет! Заметил пар недель назад, то машина тупит при трогании и при переключении, колеблется ХХ. Раньше такого не было, даже с моей электронной педалью, ХХ чуть колебался из-за вала, но не так заметно.

Пробег 66 000 км, на 60 000 менял все фильтра, сеточку насоса, РДТ. Поэтому, Почитав форумы и послушав совет друга, решил посмотреть ДМРВ.

Решил проверить визуально. Снял фильтр и увидел, что его нужно почистить.

Средств для чистки ДМРВ нашел мало и цены на него были в районе 600 руб.Стал искать ещё методы. Можно спиртом медицинским, без примесей, а также средством для чистки карбюратора и дроссельной заслонки, главное чтобы в составе не было ацетона.

Как раз в гараже стоял такой. Жидкость фирмы Kerry

Немного боялся, но снял датчик и почистил без механических воздействий, просто распылил средство с расстояния 15 см и дал просохнуть, заодно почистил дроссель.

Поставил всё на место. Включил зажигание, выждал 30 секунд, для адаптации электронного дросселя. Завел машину, холостой ход рванул на 2000 оборотов и машина заглохла.Стало страшновато, завел снова. И тут всё нормально заработало. Видимо горели остатки жидкости в дросселе.

Проехавшись, увидел, что машина не тупит, не дергается, стала подинамичнее набирать скорость.Решил проблемку и проверил один метод ))Кстати теперь буду со временем проводить данную процедуру. Рекомендуется чистка ДМРВ 2 раза в год.

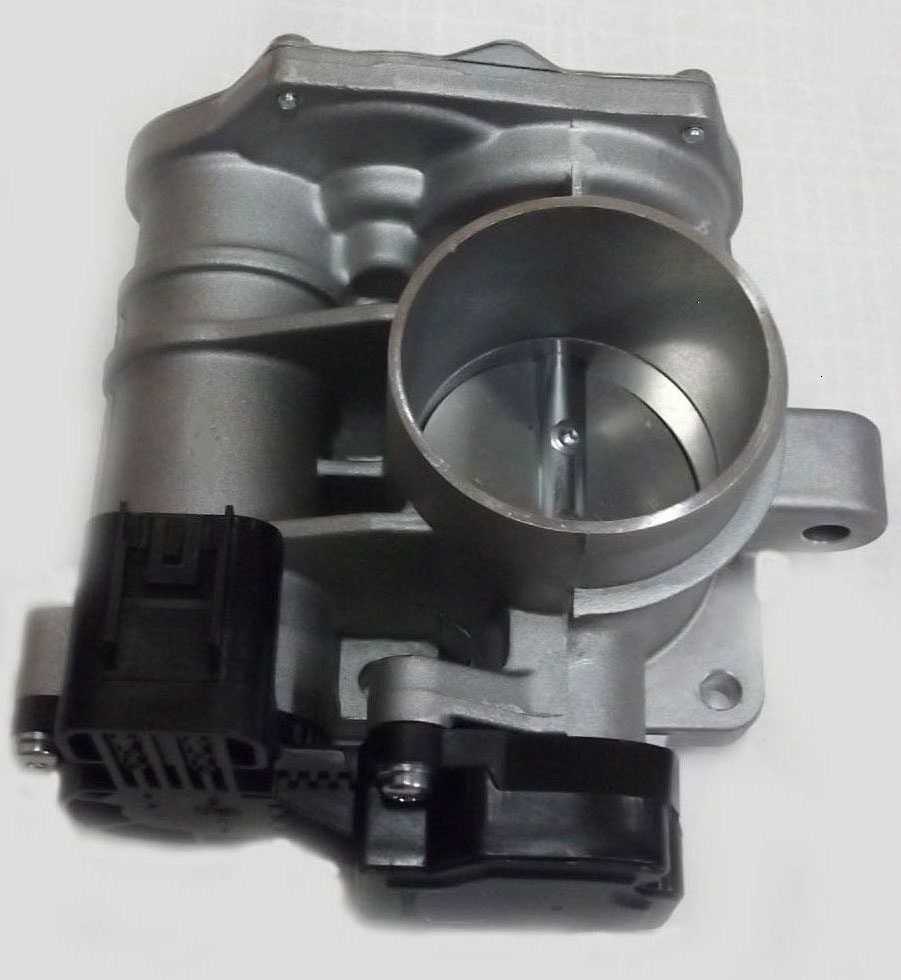

Калина уже набегала 77000 км. и решено было очистить дроссельный узел.И как оказалось не все так просто, как многие тут описывают…

Для доступа к дроссельной заслонке, нам понадобиться снять патрубок. И сам дроссельный узел, крепящийся на 3 шпильках.

Казалось бы все просто. Собираем в обратной последовательности. Заводим. Но авто трясется как будто работает на 2х цилиндрах. Загорается ошибка P0101 — ДМРВ. Расход воздуха вне допустимого диапазона.Патрубки затянуты, все проверено, химия испарилась. Клема с АКБ на время ремонта была скинута.Проверил напряжение у ДМРВ между желтым контактом и массой описанным многими способом. Увидел показания 1.44В и подумал, что придется менять. Т.к. рекомендуемый диапазон напряжения 1.01 — 1.02 ВМорально попрощавшись с 3000р купил новый ДМРВ — вставляю — замеряю 1.51В.

Как выяснилось данный способ проверки работоспособности ДМРВ для автомобилей с Е-Газом не подходит!Т.к.Главной особенностью систем с E-GAS стала возможность применения Датчика Массового Расхода Воздуха (ДМРВ) частотного типа. ДМРВ предназначен для определения расхода воздуха, поступающего в двигатель внутреннего сгорания. В таких датчиках, в зависимости от измеренной массы воздуха, меняется не напряжение в канале АЦП, а частота выходного сигнала. Контроллер М17.9.7 (21214-1411020-20) выдает для данного датчика отдельное напряжение питания 5V (контакт Х1-37), на М74 (11183-1411020-01/02; 51/52) ДМРВ питается совместно с датчиками положения дроссельной заслонки (Х1-К1).

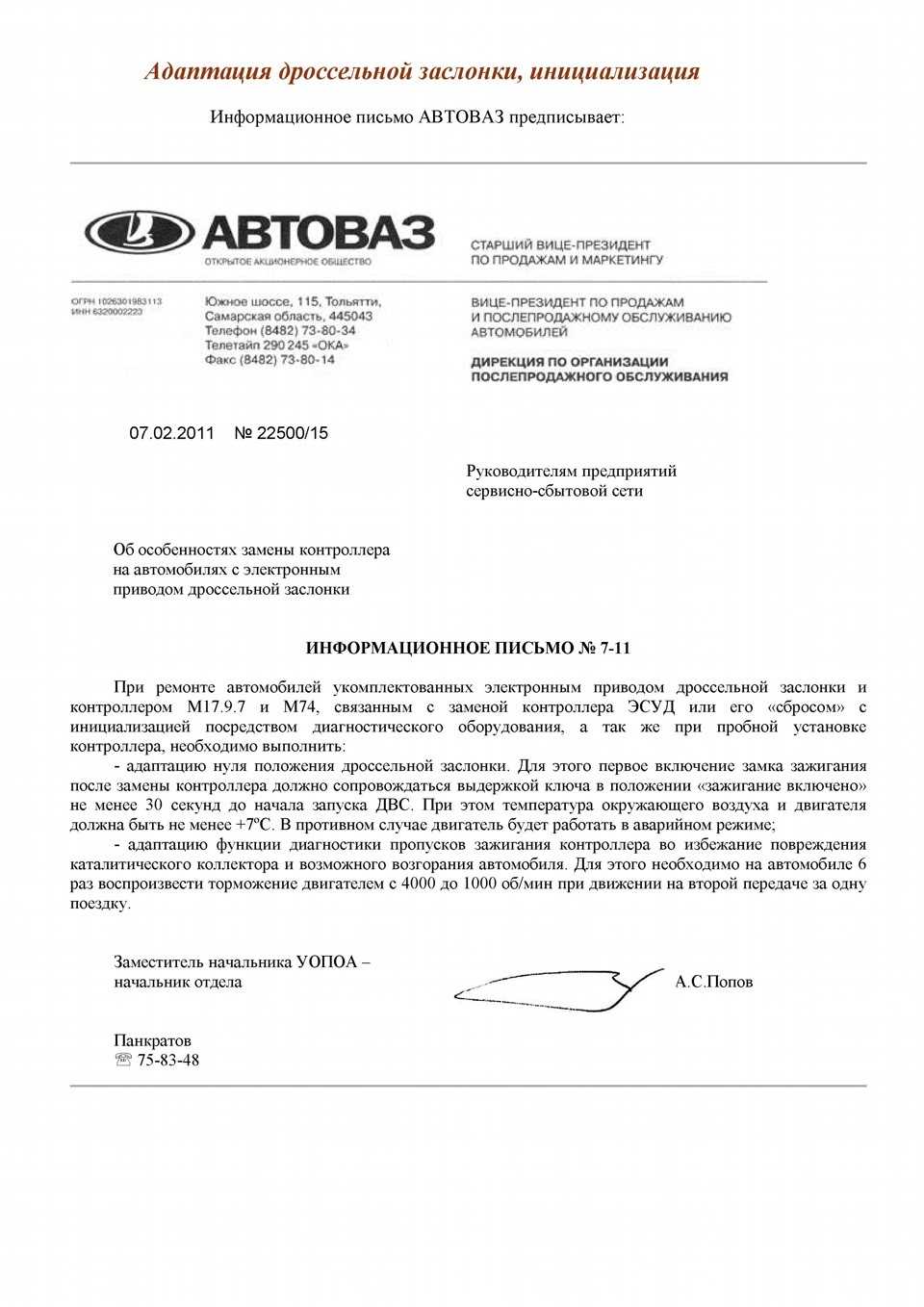

Так же наткнулся на интересное информационное письмо Автоваза №7-11:

Выждав 30 секунд с включенным зажиганием, завел авто и проблема ушла сама собой. После очистки ошибок, больше Check не беспокоил.

Так, что владельцы контроллеров М74 и М17.9.7 с Е-Газом не паникуйте при очистке дросселя — проведите адаптацию контроллера.

Давления масла

Контроллер давления масла ЗМЗ представляет собой устройство, предназначенное для преобразования механического усилия в импульс. Этот импульс может иметь разное напряжение. После того, как блок управления расшифрует сигнал, он сможет узнать о точном давлении жидкости в системе. Как известно, подача расходного материала на трущиеся элементы ДВС производится разными методами.

Если уровень давления снижается, это может свидетельствовать о недостатке уровня расходного материала в системе. Значительно реже это говорит о том, что вышел из строя масляный насос. В этом случае трение между элементами и узлами силового агрегата будет увеличиваться, соответственно, это приведет к повышенному износу компонентов. А иногда это даже может стать причиной их заклинивания. Если датчик давления масла выходит из строя, его необходимо максимально быстро заменить.

Что может сломаться в датчике расхода воздуха

  1. Банальное засорение расходомера. При жесткой эксплуатации в городском режиме или на пыльных проселочных дорогах, воздушный фильтр может не справляться и пропускать мельчайшие частицы в канал. Датчики можно прочистить сжатым воздухом или специальным аэрозольным средством, если проблема не сильно запущена.
  2. Попадание обратных газов из впускного коллектора (некорректная работа ЕГР) на чувствительные элементы. Проблема характерна для автомобилей с высоким экологическим классом Евро.
  3. Физическое повреждение термочувствительного элемента. Он может разрушиться от естественного износа или попадания посторонних предметов (включая масло или влагу). Сам элемент ремонту не подлежит (по крайней мере, трудозатраты выше реальной стоимости нового ДРМВ). Поэтому разумнее будет просто заменить весь расходомер.
  4. Механическое повреждение корпуса измерительного канала (вмятины, трещины). Пластик можно восстановить, если при этом не нарушена внутренняя геометрия. Похожая «неисправность» — корпус неплотно прилегает к фланцу воздуховода или корпусу дроссельной заслонки.
  5. Разрушение контактной группы (разъема) или окисление контактов. Датчик расхода воздуха установлен в месте, подверженном негативным воздействиям внешней среды (влажность, перепады температур и пр.) Поломку контактов можно определить визуально, или прозвонить с помощью тестера. Если сломана контактная группа на разъеме жгута проводов – ее можно заменить. Контакты в корпусе ДМРВ восстановить сложнее. Окисление устраняется банальной зачисткой с помощью жесткой щетки. Затем необходимо нанести специальную смазку для контактов.
  6. Обрыв питающего или сигнального провода. Даже абсолютно исправный ДМРВ не будет работать при отсутствии контакта или поврежденном кабеле. Неисправность легко устраняется с помощью паяльника.

ДПДЗ

Монтируется непосредственно на дросселе, сверху, фиксируется этот элемент к узлу при помощи двух специальных болтов. Поскольку сама ось дросселя оснащена так называемой лыской, при монтаже контроллера ее необходимо будет совместить со шлицем на зажиме оси элемента. Чтобы соединение компонентов было наиболее плотным, дополнительно используется прорезиненный уплотнитель (автор видео о замене устройства — канал Igor48355).

Что касается предназначения ДПДЗ, то контроллер дроссельной заслонки ЗМЗ предназначен для выявления темпов и степени открытия дросселя. Сам по себе ДПДЦ — это обычный потенциометр с токосъемником, который перемещается по обозначенному радиусу так называемого токопроводящего сектора. Этот радиус составляет от 0 до 100 градусов.

Уровень выходного сопротивления девайса может меняться с учетом того, насколько сильно открыт дроссель. Что касается электропитания, то питается регулятор при помощи кабеля, подключенного к блоку управления. Непосредственно само подключение контроллера к колодке проводов осуществляется при помощи специального трехконтактного разъема с фиксатором. Если регулятор выходит из строя, вам необходимо просто отсоединить крепление и отключить проводку, после чего произвести замену.

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового двигателя ВАЗ 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Чем и как можно проверить лямбду

Для проверки потребуется цифровой вольтметр (лучше аналоговый вольтметром, поскольку у него время «дискретизации» значительно меньше чем у цифрового) и осциллограф если есть возможность, измерения будут более точнее. Перед проверкой следует прогреть авто поскольку лямбда правильно работать при температуре более 300C°.

Сначала ищем провод обогрева:

Заводим двигатель, разъем лямбды не разъединяем. Минусовой щуп вольтметра (обычная цешка) соединяем с кузовом автомобиля. Плюсовым щупом цешки “тыкаем” на каждый контакт провода и наблюдаем за показанием вольтметра. При обнаружении плюсового провода обогревателя, вольтметр должен показывать постоянные 12 В. Далее минусовым щупом вольтметра пытаемся найти минусовой провод подогревателя. Включаемся в оставшиеся контакты разъема датчика. При обнаружении минусового контакта, опять же вольтметр покажет 12 В. Оставшиеся провод, провода сигнальные.

Возможные неисправности контроллера и способы их устранения

В работе устройства может возникнуть несколько неисправностей:

  1. Поврежден чувствительный элемент датчика — пленка или нить. Как правило, такая проблема возникает из-за износа. Отремонтировать такой регулятор теоретически возможно, но по факту это может отнять много времени и сил. Поэтому многие автолюбители просто меняют ДМРВ.
  2. Засорился расходомер. Такая проблема обычно проявляется в результате длительной эксплуатации датчика. Засорение устройства, особенно при постоянно эксплуатации авто в городском режима — вполне нормальная ситуация. Проблему можно решить путем очистки расходомера или его замены.
  3. Еще одна неисправность — повреждение контактов или их окисление. Повреждением может произойти в результате долговременной работы расходомера в условиях вибраций, а окисление может быть вызвано высокой влажностью или той же длительной эксплуатацией. В любом случае, повреждение штекера можно попытаться отремонтировать, но если не выйдет, разъем всегда можно заменить. Что касается окисления, то такую проблему можно решить путем зачистки контактов. Для этого может использоваться железная строительная или зубная щетка.
  4. Повреждение проводки. Не совсем неисправность самого расходомера, но если на участке электроцепи произойдет обрыв, то устройство может перестать работать. Соответственно, это также отразится на работоспособности мотора (автор видео — канал Простое Мнение).

Какие симптомы позволяют определить неисправность расходомера:

  • на приборке появился индикатор, свидетельствующий о необходимости проверки двигателя;
  • автомобиль стал больше потреблять топлива;
  • на холостых оборотах мотор работает нестабильно, сами обороты постоянно плавают;
  • автомобилю требуется больше времени для набора скорости, динамика снижается;
  • мощность мотора в целом стала более слабой;
  • из-за неработающего расходомера водитель может столкнуться с трудностями запуска двигателя, в некоторых случаях его пуск вовсе не возможен.
