Возможные неисправности климат-контроля

Система климатического управления довольно сложна, поэтому неисправностей бывает достаточно много. Среди них:

  • Неверные показания датчиков. Откалибровать датчики иногда можно, но их ремонт обойдется дороже, чем покупка новых.
  • Неисправность контроллера. Чаще всего перегорает центральная плата. Такую неисправность редко удается устранить, обычно выгоднее просто купить блок климат-контроля.
  • Повреждение проводов, в результате чего не поступает питание на исполнительные механизмы или не проходят сигналы некоторых датчиков. Устраняется пайкой после нахождения места повреждения или заменой проводки.
  • Неисправность исполнительных механизмов заслонок или вентилятора вследствие механического износа или повреждения. Можно восстановить слесарным способом. Если масштабы повреждений серьезные, то неисправную деталь придется заменить.
  • Перегорание электродвигателя вентилятора. Причиной тому обычно служат пыль или жидкость, попавшие на токопроводящие элементы и заклинивание подшипников. В таком случае перемотка двигателя нерациональна и требуется его замена.

Свидетельствами неисправностей климат-контроля станут несоблюдение заданного температурного режима или полный отказ одного из элементов системы. Обычно поломка заметна сразу, а вот найти ее причины не всегда легко. Для этого требуются услуги автосервиса по диагностике.

Застывание смазки на приводе заслонок

При низкой температуре, когда автомобиль продолжительное время стоит на морозе, может возникнуть другая ситуация.

После включения печки, производится перевод с обдува лобового стекла на ноги. При этом воздух продолжает дуть в прежние отверстия, а в нижнюю часть тепло не идет — заслонки не работают.

Перевод на требуемый режим происходит с определенной задержкой в 2-5 минут.

Такая же проблема возникает и при следующей попытке переключения режима.

Для «лечения» неисправности необходимо отключить зажигание на одну минуту до момента, пока не погаснет лампа на центральном мониторе.

После этого требуется снова включить зажигание. С большой вероятностью заслонки заработают, и будут слушаться указаний водителя. Это решение актуально даже в том случае, если работа делается после пуска постоявшего на морозе двигателя.

Причина может быть и в «глюке» климат-контроля, но чаще всего неисправность вызвана замерзанием смазки на приводах заслонок. Сложность в том, что произвести замену старой жидкости крайне сложно.

Плохо работает

Распространенная ситуация, когда плохо работает климат контроль. Это может выражаться разными симптомами, к примеру, низким качеством охлаждения / обогрева, периодическими сбоями в работе и т. д. Если вы не можете точно определиться с неисправностью, сделайте самодиагностику для выявления ошибок. К примеру, на машинах Тойота она проводится следующим образом:

  • Вставьте ключ в замок зажигания и переместите в «ON».
  • Запустите печку и кондиционер.
  • Переместите ключ в позицию АСС.
  • Нажмите вместе клавиши «АВТО» и рециркуляции воздуха.

  • Переместите ключ зажигания в «ON».
  • Считайте и расшифруйте диагностические коды.

Жмите на кнопку OFF для выхода из режима проверки.

Очистите память повреждений после завершения диагностики путем нажатия на кнопки переднего / заднего обогрева стекол.

Если ошибок не обнаружено, можно почистить радиатор с помощью сжатого воздуха и саму систему. В последнем случае проще всего использовать специальные аэрозоли.

Электродвигатель

Еще один элемент системы отопления, который часто влияет на работу вентилятора, причем непосредственно – электродвигатель. Он выходит из строя довольно часто. Особенно на первом поколении модели. Поэтому, не стоит сбрасывать его со счетов.

Для диагностики потребуется снять двигатель с вентилятора. После снятия проверяют самым простым и надежным способом. Берут два провода, присоединяют их к выводам электродвигателя, а свободные концы набрасывают на контакты АКБ

. Исправный электродвигатель должен зажужжать. Если этого не произошло, то следует его заменить на работоспособный.

Функциональные особенности системы

Количество возможных функций климат-контроля зависит от модели автомобиля, его типа и используемых датчиков. В список возможностей входит:

  • поддержание нужной температуры благодаря охлаждению салона в летнее время и обогреву зимой;
  • учет температуры окружающей среды с помощью сигналов от датчика анализа солнечной радиации, который определяет воздействие ультрафиолетового излучения, а также датчика забортной температуры;
  • рециркуляция и очистка воздуха в салоне автомобиле, благодаря наличию специальных фильтров;
  • сложное регулирование температуры в различных зонах салона, включая место водителя, пассажиров, задние сидения и многое другое;
  • профилактика запотевания стекол в салоне в зимнее время благодаря качественному и равномерному отоплению.

Алгоритм замены автокондиционера на систему климат-контроля

Сразу предупреждаем, что предлагаемый нами алгоритм действий носит обобщающий характер и содержит последовательность действий, состав и порядок которых могут несколько различаться в зависимости от марки/модели транспортного средства.

Знания алгоритма, как поменять кондиционер на климат-контроль, недостаточно – от вас также потребуется умение работать как со слесарным инструментом, так и способность разбираться с электрическими компонентами, а также немалая толика инженерной смекалки при решении определённых задач.

Первая задача, которую вам придётся решить, – демонтировать торпеду, поскольку большинство устройств, связанных с работой климатических систем, расположено именно здесь.

Затем нужно будет снять сам автокондиционер, части которого расположены как в салоне, так и в моторном отсеке.

Система климат-контроля автомобиля

Третий этап, который определённо можно назвать самым сложным и трудоёмким – прокладка проводки и её подключение к компонентам климат-контроля. Если используется электропроводка штатного автокондиционера – потребуется правильная врезка всех требуемых разъёмов.

В обоих случаях придётся столкнуться с большим количеством проводов, разобраться в которых будет достаточно сложно, а любая ошибка чревата в лучшем случае неработоспособностью климатической установки.

Итак, перейдем к описанию, какие провода подключать в 22-контактному разъёму климат-контроля и к другим его компонентам:

  • проводок красного цвета направляем к блоку предохранителей, соединяя его с проводом такого же цвета;
  • коричневый проводок соединяем с кнопкой аварийной остановки (там тоже имеется провод аналогичного цвета);
  • третий по счёту провод остаётся незадействованным;
  • четвёртый провод (чёрный) коммутируем с четырнадцатым контактом блока предохранителей;
  • провод красно-синего цвета ответственен за подключение климат-контроля к ЭБУ (с таким же по цвету разъёмом);
  • проводок коричнево-белого цвета соединяем с аналогичным, идущим к колодке сервопривода красного цвета (или, как вариант, с проводком диагностического разъёма OBD);
  • сине-коричневый проводок соединяем с солнечным датчиком;
  • бело-коричневый направляем на разъём такого цвета, расположенный на электрорегуляторе автокондиционера;
  • жёлто-серый провод соединяем со вторым разъёмом клавиши рециркуляции;
  • десятый проводок направляем на свободный контакт клавиши «Эко»;
  • одиннадцатый оставляем незадействованным;
  • чёрный двенадцатый проводок идёт на замок зажигания;
  • жёлто-чёрный коммутируем с аналогичным по цвету разъёмом клавиши рециркуляции;
  • бело-чёрный соединяем с разъемом идентичного цвета на клавише «Эко», старый провод отсоединяем;
  • пятнадцатый проводок (тоже бело-чёрного цвета) коммутируем с отсоединённым проводом кнопки «Эко»;
  • фиолетово-коричневый проводок соединяем с разъемом ЭБУ, расположенным в моторном отсеке (на круглом белом разъёме, находящемся возле АКБ);
  • серо-жёлтый провод коммутируем с чёрным разъёмом клавиши включения печки;
  • чёрно-синий – соединяем с идентичным по цвету разъёмом печного вентилятора;
  • проводок синего цвета коммутируем с синим проводом, находящимся на разъёме БК;
  • бело-чёрный проводок ответственен за работу солнечного датчика, обеспечиваем соответствующее его подключение;
  • жёлто-серый 21-й проводок идёт на свободный контакт клавиши «Эко»;
  • последний, 22-й провод не используется.

Разобравшись с разъёмом климат-контроля, можно переходить к подключению печного вентилятора. Два провода мы уже использовали на предыдущем этапе. Осталось направить красный проводок на блок предохранителей, а коричневый соединить с разъёмом такого же цвета, оставшимся от прежнего вентилятора печки.

На этом электрическая часть работ по замене автокондиционера на климат-контроль завершена. Осталось установить на штатное место торпеду, после чего можно приступать к перепрошивке ЭБУ. Эту операцию следует поручить профессионалам, поскольку для её выполнения потребуется дорогостоящее оборудование вместе со специализированным программным обеспечением и, разумеется, сама прошивка, которая при неправильном выборе не обеспечит нормальную работоспособность климатической установки.

Не работает подсветка

Некоторые автовладельцы сталкиваются с ситуацией, когда пропадает подсветка кнопок «Mode» и «A/C».

В этом случае сделайте следующее (для примера взята Toyota Windom):

  • Снимите климат-контроль. Для этого придется демонтировать магнитофон и часть торпеды;
  • Открепите по бокам устройства по одному саморезу и демонтируйте защелки;
  • Раскрутите болты на плате;
  • Осмотрите патроны под лампочку и сами лампы на факт целостности.
  • Подпаяйте провода при наличии проблем или замените лампу.

На некоторых автомобилях, к примеру, Mercedes-Benz E-class, извлечение климат-контроля не требует разборки половины приборной панели — достаточно использовать специальные ножички.

Их можно найти по каталожному номеру W 000589 88 63 00, а стоимость изделий составляет всего 100 рублей.

Для демонтажа достаточно засунуть эти ножички в специальные разъемы, предусмотренные в кнопке «AUTO» климат-контроля. После этого снимите устройство без демонтажа элементов панели.

Если найти специальные ключи не удалось, допускается использовать две женские пилочки для ногтей. Просуньте их в специальные прорези, после чего потяните климат-контроль на себя.

Если не работает подсветка, остается найти цоколь с лампочкой (с большой вероятностью она перегорела). Берите лампу и отправляйтесь в магазин для покупки такой же детали.

При этом лучше установить обычную лампочку, от которой исходит желтоватый приятный свет. Можно установить светодиод, но он должен быть рассеивающего, а не направленного свечения.

Еще одна причина, почему не работает подсветка — выход из строя резистора. Ниже рассмотрена неисправность на примере Renault Laguna 2.

При внимательном рассмотрении можно заметить трещину, которая иногда появляется между резистором и дорожкой.

Чтобы устранить неисправность, достаточно пропаять резистор. После этого можно собирать климат-контроль и проверять, работает подсветка или нет.

Частые проблемы

Диагностика и ремонт климат контроля автомобиля — работа, которую лучше поручить профессионалам. Но существуют неисправности, которые можно попробовать устранить самостоятельно. Основные моменты:

  1. Проверка конденсатора / радиатора кондиционера. Этот узел находится перед радиатором системы охлаждения, поэтому на нем быстро собирается грязь, а результатом становится снижение теплообмена и уменьшение эффективности. Проверить устройство можно визуально, а очистить грязь с помощью давления воздухом.
  2. Контроль испарителя. Чтобы проверить этот узел климат контроля в машине, достаточно заглянуть под панель в блок климатической установки. Если этот узел загрязнен, в салоне будет неприятный запах. Выполните очистку с помощью специальных средств.

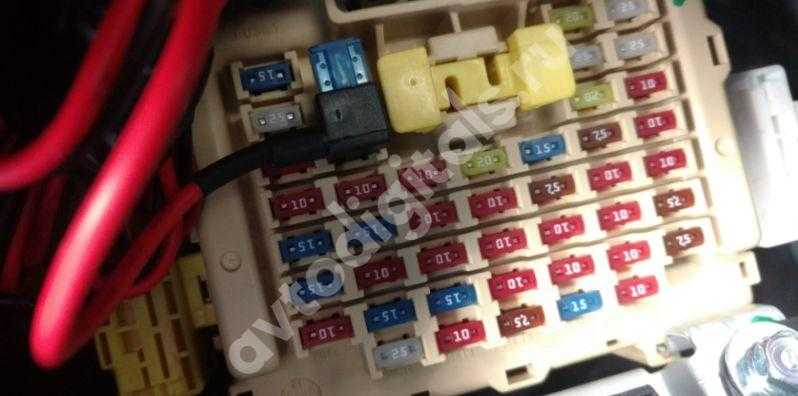

  3. Предохранитель. Проблемы могут возникнуть из-за перегорания предохранителя, который необходимо заменить.

В процессе диагностики могут проявиться и другие неисправности, к примеру, замыкание в электрической цепи, повреждение электродвигателя, поломка заслонок / вентилятора, нарушение работы датчиков, неисправность компрессора и т. д.  Кроме того, проблемы с охлаждением воздуха могут возникнуть из-за утечки фреона из системы, что требует дозаправки.

Как правило, лучше проверить климат контроль в машине, а при выявлении серьезных неисправностей обратиться на СТО. Самостоятельно можно сделать только очистку радиатора и испарителя. В первом случае применяется сжатый воздух, а во втором специальные аэрозоли. Что касается пополнения системы фреоном и устранение других неисправностей, лучше обратиться к профессионалам.

Что делать когда не работает климат-контроль

Самодиагностика климат-контроля на Ниссан Тиида

Система КК, как и всякий механизм, может давать сбои. Рассмотрим подробнее, как самостоятельно выполнить диагностику климат-контроля. Сразу оговоримся, что на разных машинах и системах может быть своя специфика, а тем более расшифровка их ошибок. В качестве примера рассмотрим самодиагностику КК на автомобиле Nissan Tiida. Алгоритм проверки выглядит следующим образом:

  • Включить зажигание и нажать кнопку OFF с тем, чтобы установить систему КК в режим самодиагностики. При этом на экране появятся все имеющиеся там элементы, а возле кнопок засветятся соответствующие им индикаторы. Первый этап диагностики заключается в том, чтобы проверить, все ли перечисленные элементы светятся.
  • Второй этап диагностики заключается в том, чтобы проверить, нет ли обрывов цепей датчиков температуры. Для этого с помощью валика необходимо повысить температуру на один шаг. На дисплее отображается цифра “2”. В это же время выполняется самодиагностика цепей на предмет наличия обрывов в них. Если через некоторое время вместо “2” отобразится “20”, то это означает, что неисправности не обнаружены. Если вместо этого будет другое число, то это будет кодом ошибки, расшифровку которого вы сможете посмотреть в мануале.
  • Проверка положения смесителей заслонки и заслонки режима обдува. Необходимо еще на один шаг повысить температуру. При этом на экране появится цифра “3”. После чего произойдет самодиагностика. Если неисправностей нет, то цифра “3” превратится в “30”. В противном случае также стоит искать расшифровку ошибки в дополнительной литературе.
  • Проверка двигателей всех имеющихся в системе заслонок. Для этого снова повышают температуру на один градус. На машине есть 6 различных заслонок. Переключение между ними производят путем нажатия соответствующих кнопок с изображениями направления обдува. При этом включается каждая из них поочередно, и водитель может тактильно проверить, идет ли воздух из воздуховодов или нет.
  • Проверка температуры, определяемая датчиками. Процедура проводится на холодной машине, чтобы избежать большого разбега в показаниях. Для этого опять повышаем температуру на один шаг. На дисплее светится цифра “5”. Первым проверяется датчик температуры окружающего воздуха. Нажимают кнопку обдува лобового стекла. На экране вы увидите температуру на улице. При следующем нажатии кнопки вы увидите информацию от датчика температуры в салоне (в градусах Цельсия). При третьем нажатии на ту же кнопку на дисплее появится информация о температуре всасываемого воздуха (также в градусах Цельсия).
  • Корректировка показаний датчиков температуры. С ее помощью можно выставить корректировочный диапазон для температуры, диагностируемой датчиком в пределах от —3°С до +3°С. Для этого нужно снова выставить режим диагностики “5”, а после этого рукояткой контроля оборотов вентилятора на одно положение увеличить их. При этом на дисплее отображается “0”, что соответствует, тому, что датчик будет показывать температуру без корректировки. Вращая рукоятку вправо или влево можно установить любое значение от —3°С до +3°С. Это дает возможность скорректировать реальное значение температуры по сравнению с той, которую выдает датчик.

Повторимся, что диагностика климат-контроля на разных машинах отличается. И точный алгоритм и расшифровку ошибок (если они будут) вы сможете найти лишь в мануале вашего автомобиля или самого КК.

Определить поломку

Правильно расшифровать коды – залог скорого выявления причины проблемы и ее устранения. При появлении на экране компьютера кода ошибки можно обратиться в специализированный сервисный автомобильный центр, где профессиональные мастера, используя специализированное оборудование, проведут необходимые процедуры по диагностике вашего Ford Focus 2. Комплексная диагностика поможет выявить настоящие причины проблемы. Дело в том, что нельзя исключать, что появившиеся проблемы с электроникой могут провоцировать также ошибки работы компьютера.

Данная процедура, однако, весьма дорогостояща. Есть несколько рекомендаций, которые помогут сэкономить, проведя диагностику самостоятельно. Стоит также отметить, что самостоятельная диагностика не обладает такой точностью, как профессиональная.

Итак, чтобы выявить причины обнаруженных в вашем Форд Фокус 2 проблем:

  1. Включить зажигание машины, но двигатель не заводить.
  2. Зажать кнопку, сбрасывающую пробег за день, на панели приборов авто.
  3. Удерживать кнопку зажатой несколько секунд.
  4. Перевести ключ в следующую позицию, не отжимая кнопки сброса.
  5. Дождаться появления на табло одометра слова «Test».
  6. Отжать кнопку. Нажатие клавиши дольше 3-х секунд между тестами приведут к сбросу процесса самодиагностики. Для того, чтоб вернуться к нему, необходимо завести машину. Во время запуска стартер автоматом отключится и спустя пару секунд компьютер возобновит самодиагностику.

Для прерывания самодиагностики Ford Focus 2 нужно отключить зажигание и выжать кнопку, сбрасывающей показания, на табло одометра дольше 3-х секунд.

В результате самодиагностики бортовой компьютер выдаст шифры-коды, согласно которым можно определить, как компьютер распознает появившиеся поломки или неполадки в работе автомобиля. Специалисты утверждают, что не стоит ожидать высокоточных результатов. Таким образом, если у владельца Форд Фокус 2 возникает опасение, что с автомобилем случились значительные неполадки, все-таки стоит прибегнуть к помощи профессионалов, которые смогут на специальном оборудовании корректно считать информацию об ошибках.

Основные принципы работы современной системы климат-контроля

В контексте разговора об автоматической настройке климата в машине стоит выделить дешевые и дорогие варианты климат-контроля. Дешевая конструкция состоит из одного датчика, который обычно располагается на крыше. Это не самый эффективный способ измерить температуру в салоне, да и сопоставление внутренней и внешней температуры будет полезным делом. Пока температура в верхней части салона наберет настроенное значение, в ногах пассажиров будет очень холодно (или жарко, если речь идет о зиме). Такие системы не слишком эффективны, они чаще всего применяются в китайских автомобилях. В дорогом климат-контроле работает целая группа датчиков:

  • температура в салоне измеряется на двух уровнях — внизу и вверху, также возможны датчики на картах дверей;
  • обязательно происходит сопоставление с температурой внешней среды, что позволяет оптимизировать работу системы;
  • на панели стоит датчик прогревания солнечных лучей, который также оптимизирует работу автоматики;
  • внутри кондиционера находятся датчики давления фреона, дающие информацию о безопасности работы установки;
  • при агрессивных настройках температуры бортовой компьютер может самостоятельно оптимизировать работу установки;
  • в некоторых авто также стоят датчики влажности воздуха, и этот параметр можно настроить;
  • рекуперация воздуха включается во многих современных машинах автоматически при появлении посторонних примесей.

Это значит, что водителю достаточно указать только желаемую температуру, а кондиционер или отопитель с помощью автоматики сам включится в нужный режим работы. Для этого автоматика использует показания всех датчиков, анализирует и сопоставляет данные и отдает команды климатическим модулям. Подобные решения позволяют без труда наладить необходимые режимы в условиях работы кондиционера и отопителя. Также в некоторых авто происходит автоматическая вентиляция воздуха и увлажнение при необходимости. Впрочем, увлажнители включаются в зависимости от выставленной температуры.

Разновидности систем климат-контроля

Системы климатического контроля бывают:

  • однозонными;
  • двухзонными;
  • трехзонными;
  • четырехзонными.

Если однозонная система задает единую температуру во всем салоне автомобиля, то остальные типы могут создавать в автомобиле различные климатические зоны (для водителя, пассажиров на переднем и заднем сидении).

Предназначение.

Климат-контроль, также подразумевает измерение и поддерживание в заданных пределах параметров воздуха в помещениях: температуры, влажности, состава.

Электронный блок климат контроля автомобиля

  • создание за непродолжительное время и поддержание в течении всего время работы установки комфортной для человека температуры.
  • экономия энергии, затрачиваемой на создание и поддержание микроклимата внутри салона автомобиля.

Особенности работы климат контроля автомобиля .

Принцип работы автокондиционера

Для работы установки по поддержанию постоянной температуры используется электроэнергия бортовой сети автомобиля и кинетическая энергия вращения коленчатого вала для привода компрессора кондиционера. Климатическая установка считывает показания температуры с датчиков, установленных на выходе воздушного потока в салон авто и регулирует температуру воздуха путём изменения мощности отопителя или испарителя кондиционера. Автомобильные системы поддержания температуры в салоне могут быть автоматическими и с ручным управлением. Автоматические системы принято называть «климат контроль».

Основные причины поломок климат контроля .

Упрощенная схема элементов климат контроля

Климат контроль автомобиля – сложная комплексная система, состоящая из множества измерительных датчиков и исполнительных механизмов. В качестве исполнительных механизмов используются шаговые двигатели или микро моторы с датчиками положения. Все эти устройства имеют вполне определённый ресурс работы и через определённое время происходит отказ в работе регуляторов климат контроля. Все неудачные попытки регулирования отображаются на мониторе диагностического оборудования. Часто удаётся отремонтировать моторчики управления заслонками, перебрав их. В результате ремонт климат контроля – это сложная и многогранная задача, решение которой невозможно без специального оборудования.

Диагностика и ремонт климат контроля автомобиля .

Как любая сложная система климат контроль нуждается в диагностики. Современные блоки управления выполнены на базе микропроцессора и позволяют при помощи специального оборудования считывать ошибки и параметры всех элементов системы. Благодаря постоянному воздействию негативных внешних факторов электронный блок управления блок управления климатической установкой автомобиля часто выходит из строя, демонстрируя полную или частичную не работоспособность. Современное диагностическое оборудование позволяет точно определить проблему неисправности. Для поиска неисправностей я использую современные методы и дилерскую литературу. Такой подход позволяет быстро и качественно устранить возникшую неисправность.

Статистика неисправностей климат контроля автомобиля.

Микро моторчик управления воздушными заслонками – частая причина неисправности

За время работы с электронными блоками автомобиля накоплена богатая статистика ремонта последних. Наиболее частые неисправности в климатических установках – это заклинивание моторчика положения воздушных заслонок, которая возникает из за избыточного износа исполнительных механизмов.

Вторая по вероятности возникновения неисправность – это неисправность автокондиционера или необходимость его в дозаправке, так же часто встречается недостаточная эффективность отопителя салона, в этих случаях электроника из за недостаточной мощности отопителя/охладителя просто не может выставить требуемую температуру и поэтому выдаёт ошибку.

Заключение.

Для точного определения неисправности и последующего эффективного ремонта климат контроля автомобиля необходима углублённая диагностика кондиционера/отопителя и электронного блока. Без чтения параметров диагностики невозможно правильно определить дефект, особенно если он имеет плавающий характер.
