Как заменить цепь грм на пежо (peugeot) 308, 408, 3008 с мотором ep6

Головка блока цилиндров EP6

ГБЦ ep6 изготавливается из легкосплавного алюминия по принципу изготовления в одноразовой форме, макет головки блока изготавливается из полистерола, затем заделывается в смолу. При отливке сплав заменяет полистироловый макет.

Крышка головки блока изготовлена из композитных материалов, имеет маслоотделитель, герметичность достигается путем 7 резиновых прокладок.

Такая технология формы отлива обеспечивает высокую точность и правильность различных каналов и форм в ГБЦ (Головке блока цилиндров)

На каждом распределительном валу расположено:

  • регуляторы фаз газораспределения,
  • гидравлические клапана регулирования давления для фазовращателей
  • мишени для датчика распредвала,
  • привод вакуумного насоса,

Регулировка открытия впускных клапанов осуществляется посредством дополнительного промежуточного вала и электродвигателя.

В систему регулировки открытия впускных клапанов входят несколько элементов:

  • Электродвигатель
  • Промежуточный вал
  • Промежуточные кулачки
  • Датчик положения промежуточного вала
  • Впускной распредвал
  • Возвратные пружины
  1.  Промежуточный вал
  2. Привод регулировки
  3. Промежуточные кулачки
  4. Кулачок
  5. Гидрокомпенсатор
  6. Впускной клапан
  7. Увеличение хода клапана

На выпускном распредвалу установлен привод вакуумного насоса для обеспечения комфортного торможения.

Регуляторы фаз на ep6 (фазовращатели) работают в определенных пределах таких как на впускном валу угол смещения составляет 35°, на выпускном 30°,  так на них есть маркировка IN 35 (впуск), EX 30 (выпуск). Так же с обоих сторон ГБЦ установлены электромагнитные клапана находящиеся под управлением компьютера двигателя и регулируют смещение фазовращателей.

Двигатель EP6 ( непрямой впрыск топлива)

Метка Обозначение Моменты
(1) болт (Крышка головки блока цилиндров) (*) Предварительная затяжка моментом 0,2 дН.м
Затяжка моментом 1 дНм
(2) болт (Головка блока цилиндров) (*) Предварительная затяжка моментом 3 дН.м
Угловая затяжка 90
Угловая затяжка 90
(3) болт (Блок выхода охлаждающей жидкости ) 1 дН.м
(4) болт ( вакуумный насос) 0,9 дН.м
(5) Шпильки (Выпускной коллектор) 1,5 дН.м
(6) болт (Головка блока цилиндров / Блок цилиндров ) (*) Предварительная затяжка моментом 1,5 дН.м
Угловая затяжка 90
Угловая затяжка 90
(7) Свечи 2,3 дН.м
(8) болт (Головка блока цилиндров / Блок цилиндров ) (*) 2,5 дН.м
Угловая затяжка 30
(*) Соблюдать правильный порядок затяжки резьбовых соединений

Потребуется набор для установки меток ГРМ на Пежо

Инструмент

  • Спец инструмент для установки меток на двигателей EP6, Licota и JTC, (ссылки на установочные наборы), Ликота конечно подешевле.
  • Воротки, маленький на 1/4 и большой на 1/2

Головки:

  • на 18 для болта шкива коленчатого вала
  • на 10 для откручивания клапанной крышки
  • на 8 для откручивания верхнего успокоителя
  • на 27 для натяжителя цепи
  • Е16 для болтов распредвалов
  • торэкс Т40 для откручивания нижних успокоителей
  • торэкс Т30 для снятия блока дроссельной заслонки (для нетурбированной модели)
  • ключ на 16 для снятия опоры у блока двигателя
  • Динамометрический ключ (как производить затяжку динамометрическим ключом)

Для удобства, что б не искать весь этот инструмент, проще сразу купить набор и не мучится, все равно пригодится.

Снятие:

Отвинчиваем блок воздушного фильтра, снимаем с направляющих и отводим в сторону
Откручиваем клапанную крышку и снимаем ее, Берем 18ю головку с воротком и поворачиваем шкив коленчатого вала, примерно выставляем распредвалы для установки метки снизу

Внимание, в случае пропуска метки не рекомендуется крутить вал против часовой стрелки, провернуть вал вперед еще на два оборота до попадания.

Снимаем защиту ДВС (Двигатель Внутреннего Сгорания), если она имеется.
Поддомкрачиваем машину или поднимаем ее на подъемнике и устанавливаем нижнюю метку в отверстие
Откручиваем правое колесо и локер, он нам тоже будет мешать.
Если вы производите замену не на подъемнике, то придется, что то поставить под поддон ДВС, типа пенек, и опустить не него двигатель с машиной и снять правую опору,
Устанавливаем верхнюю приспособу для меток распредвалов.
Снимаем ремень генератора.
Откручиваем приводной ролик помпы, он крепится тремя болтиками на 10
Далее следует отвинтить верхний успокоитель и натяжитель цепи

Откручиваем и шкив колена
Болт на 18 который прижимает и держит опору нижней звездочки
Вынимаем эту самую опору из сальника. (сальник лучше всего заменить на новый)
Снимаем нижние успокоители цепи вывинтив 3 болта как показано на фото
Вынимаем масляный щуп, так как внутри блока он проходит сквозь успокоитель цепи
Вытягиваем цепь наверх вместе с успокоителями и нижней звездочкой.
Устанавливаем все в обратной последовательности с выставлением меток ГРМ

Следует сначала собрать всю конструкцию цепи и успокоителей перед установкой, как показано на фото, и после этого опускать на установочное место ГРМ

Обязательно нужно обезжирить звездочку ГРМ и ступицу коленвала перед установкой на посадочное место.

Для замены цепи ГРМ, по регламенту завода изготовителя требуются новые запасные части:

  1. 0805K1 — Шестерня распредвала, впуск
  2. 0805K3 — Шестерня распредвала, выпуск (Пежо EP6CDT) Turbo
  3. 0513C8 — Шестерня привода цепи ГРМ, нижняя (Пежо EP6)
  4. 0249E6 — Прокладка клапанной крышки (Пежо EP6CDT)
  5. 082028 — Шайба уплотнительная
  6. 0249Е7 — Прокладка клапанной крышки (Свечные колодцы) (Пежо EP6CDT)
  7. 025057 — Болт DIAM 6X100-20
  8. 0516K5 — Болт коленчатого вала
  9. 080677 — Болт распредвала
  10. 080678 — Болт распредвала
  11. 082026 — Болт направляющей цепи ГРМ
  12. 082027 — Болт
  13. 1606466680 — Болт шкива коленчатого вала
  14. 0829G3 — Натяжитель цепи ГРМ
  15. V861831780 — Цепь привода ГРМ (Пежо EP6CDT) Turbo
  16. 081830 — Направляющая цепи ГРМ правая. (Пежо EP6CDT) Turbo
  17. 081831 — Направляющая цепи ГРМ левая. (Пежо EP6CDT) Turbo
  18. 081829 — Направляющая цепи ГРМ верхняя. (Пежо EP6CDT) Turbo

Болт крепления звездочки коленвала рекомендуется намазать стоп резьбой

Моменты затяжки динамометрическим ключом:

  1. Натяжитель цепи — 8,5 дН.м
  2. 3 болта крепления успокоителей — 2,5 дН.м
  3. Болт крепления ступицы коленчатого вала— затяжка моментом 5 дН.м, далее угловая затяжка 180 градусов
  4. Три болта шкива навесного оборудования — 2,8 дН.м
  5. Болт крепления фазовращателя — затяжка моментом 2 дН.м далее угловая затяжка 180 градусов
  6. Болт крепления звездочки распредвала — затяжка моментом 2 дН.м далее угловая затяжка 90 градусов

Самостоятельная диагностика датчика

Проверить, в каком состоянии находится коленвал и его датчик, можно самостоятельно и без профессиональной подготовки. Существует несколько методов, которые безошибочно помогут определить, в каком состоянии находится элемент.

Осмотр корпуса

Конструкция имеет пластиковый корпус, который чаще всего подвешивается на кронштейне, где располагается шкив генераторного привода. Кроме того, к конструкции может быть подключен привод с большей длиной. Это связано с удаленным нахождением ДПКВ.

Стоит отметить, что ошибка датчика коленвала возникает довольно редко, как и его полный выход из строя. Самой распространенной причиной подобного явления принято считать механические повреждения в процессе выполнения определенных работ под капотом, либо между датчиком и шкивом попали посторонние предметы.

Комплексная проверка вручную

В случае если при визуальном осмотре никаких неполадок не было найдено, то синхронизирующий датчик снимают с конструкции с целью проведения комплексной проверки. Рекомендуется сделать повторный осмотр, чтобы определить повреждение в корпусе, контактной лодки или сердечника. На практике иногда достаточно сделать чистку контактов в сердечнике от скоплений грязи и пыли, чтобы датчик снова заработал.

Проверка мультиметром

Если визуально неисправности или дефекты не были замечены, стоит взять мультиметр и начать диагностику. Предварительно нужно выбрать значение, измеряющееся в Омах. Это необходимо для того, чтобы сделать точный замер сопротивления на обмотке. При норме показатель должен варьироваться в диапазоне 550-750 Ом.

Вольтметр и трансформатор сети

Существует еще один альтернативный метод, который позволяет зафиксировать индуктивность синхронизирующего датчика. Однако реализовать подобный метод на порядок сложнее без специализированного оборудования в простом гараже. Кроме того, нужно приобрести вольтметр и трансформатор сети.

Замена датчика

Самым оперативным способом проверки остается использование нового работающего синхронизирующего датчика. В таком случае, если после замены устройство начинает работать исправно и никаких сбоев не возникает, то причина становится видна на лицо.

Также стоит учитывать тот факт, что в процессе установки нового датчика, нужно поставить правильный зазор, располагающийся между шкивом и ДПКВ. Если установка осуществляется настоящими специалистами, то расстояние между датчиками и синхронизирующим диском варьируется в диапазоне 0,5-1,5мм. Чтобы регулировать подобное расстояние, можно сделать установку специальных шайб в том месте, где располагается гнездо для посадки датчика.

Когда менять цепь ГРМ на Пежо 308 (регламент и признаки замены)

Несмотря на то что внешне приводная цепь газораспределительного механизма атмосферника ЕР6 выглядит хлипенько, она способна исправно отработать минимум 150-170 тысяч при бережном отношении к двигателю и соблюдении технических регламентов. Так же отзываются и о цепи ГРМ для этого двигателя с турбиной, да и процесс замены отличается мало. Разница в некоторых нюансах в процессе замены и регулировки, а также допусках на износ.

Цепь ГРМ способна отходить 150-170 тыс. км.

Обрыв приводной цепи маловероятен, поэтому замена её рассматривается только при проявлении некоторых симптомов, порой косвенных.

Косвенные симптомы

Основными из них считаются:

  1. Повышенный «дизельный» шум при работе двигателя на холостых и малых оборотах.
  2. Двигатель начинает подтраивать и плохо запускаться.
  3. Растёт расход масла при норме в 0,25-0,5 л на 1000 км, наблюдается высокий расход бензина.
  4. Неустойчивая работа, провалы, двигатель внезапно глохнет.
  5. Бортовой компьютер может выдавать ошибку Antipollution system faulty и ряд профильных ошибок, связанных с системой газораспределения.

    Ошибка Antipollution system faulty может свидетельствовать о проблемах с цепью ГРМ.

  6. Может неожиданно загораться Check Engine, особенно в сырую и мокрую погоду.

С какой периодичностью менять ремень ГРМ на Ситроен и Пежо

Периодичность замены ремня зависит от следующих факторов:

  • Возраст автомобиля;
  • Климатические условия;
  • Пробег.

Стоит обратить внимание на то, что в технической документации транспортного средства указывается срок смены газораспределительного комплекта каждые 100-120 тысяч километров

, но не стоит забывать, что этот регламент действителен только для условий эксплуатации в Европе. Россия является страной с более жесткими условиями, в силу холодного климата и большими переменами температуры, поэтому рекомендации по замене ГРМ на автомобилях Пежо, Ситроен и Рено каждые 3-4 года или 60-80 тысяч километров, в зависимости от того, что наступит раньше. Однако при обнаружении тикающего звука при работе автомобиля или неуверенном запуске двигателя стоит задуматься о преждевременной смене элемента.

Можно ли самостоятельно поменять ремни на Пежо и Ситроен

Несомненно, поменять ремень ГРМ самостоятельно возможно. Для этого необходимо приобрести специальный набор для фиксации распредвалов и выставления меток ГРМ.

Без определенных навыков произвести замену качественно не получится.

Процесс обновления газораспределительного элемента очень трудоемок. Тем не менее можно руководствоваться подробной инструкцией, которая поможет избежать ошибок.

Виды

Что же касается разновидностей распределительных валов двигателя, то их классифицируют в зависимости от расположения и количества на двигателе внутреннего сгорания. Распредвал является ключевым компонентом газораспределительного механизма и всего двигателя. В зависимости от того, как располагается этот элемент, выделяют 2 варианта:

  • с нижним расположением;
  • с верхним размещением.

Отсюда и разделение моторов внутреннего сгорания с верхним и нижним распредвалов. Когда-то нижнее расположение считалось лучшим и самым оптимальным для автомобильных двигателей. Но они были актуальными до 50-х годов прошлого века. Именно тогда все моторы создавались нижнеклапанного типа. Потому и распределительный вал находился снизу силовой установки. Тарелки клапанов размещались так, что они смотрели вверх. Подобная схема изготовления моторов объяснялась тем, что это проще и дешевле в плане производства. При этом страдал фактор производительности, о чём инженеры догадались несколько позже, когда появился новый вариант размещения распределительного вала. Учитывая объективные недостатки, от старой схемы с нижним расположением постепенно начали отказываться. Ему на смену пришла уже классическая и привычная схема с головкой блока цилиндров и установленными в ней клапанами и распределительным валом. Теперь клапана начали открываться вниз, а схема получила верхнее расположение распредвала.

Хотя нельзя отрицать тот факт, что даже на некоторых современных двигателях продолжают использовать нижневальную систему, где клапана располагаются сверху. Только она значительно усовершенствовалась по сравнению с предшественниками, а потому имеет полное право на существование при грамотной реализации. Двигатели с нижним расположением распределительного вала отличаются тем, что здесь дополнительно предусматривается установка специальных штанг. Они применяются для компенсации расстояния, которое имеется между кулачками распредвала и толкателями клапанов, находящихся в головках цилиндров. Даже несмотря на наличие современных нижневальных двигателей внутреннего сгорания, они считаются устаревшей схемой, а потому большинство автопроизводителей уже давно не используют её в производстве своих силовых агрегатов. Такие методы размещения требуют дополнительных мер, они характеризуются внушительными технологическими ограничениями, не позволяют развивать высокие обороты.

Количество валов

Отдельно рассматриваются виды двигателей в зависимости от того, сколько распределительных валов предусмотрено в их конструкции. Если заглянуть в подкапотное пространство современного силового агрегата, можно встретить несколько вариантов:

  • Газораспределительные механизмы (ГРМ), оснащённые только одним распредвалом;
  • ГРМ, конструкция которых включает пару распределительных валов;
  • Двигатели, где используется более 2 распредвалов.

Именно первые два типа двигателей внутреннего сгорания, где газораспределительный механизм включает 1 или 2 распредвала, являются наиболее популярными и распространёнными. Зачастую количество распредвалов зависит напрямую от количества клапанов на цилиндр. Если у двигателя конструкция предусматривает от 3 и более клапанов, которые приходятся на 1 цилиндр, то здесь скорее всего будет использовать двухраспредвальная схема. Несмотря на наличие таких правил и закономерностей, исключения встречаются всегда и везде. Компания Mitsubishi из Японии выпускает модель Lancer, под капотом которого может размещаться рядный четырёхцилиндровый двигатель, именуемый как 4G18. На каждом цилиндре здесь сразу 4 клапана, но распределительный вал используется всего один. А если взять в качестве примера модель гиперкара Veyron производства компании Bugatti, то есть конструкторы предусмотрели сразу 4 распределительных вала на двигателе.

Есть и другие примеры несколько иного подхода к использованию распредвала и его конструкции. Японские инженеры из компании Honda для своей системы под названием VTEC придумали оригинальный ход. Здесь сразу несколько кулачков отвечают за регулировку высоты поднятия только одного клапана. То есть на каждый из клапанов приходится по несколько рабочих кулачков. Инженеры постоянно работают над усовершенствованием систем газораспределения, повышают эффективность работы ГРМ, меняют фазы. Всё это позволяет повысить производительность двигателя, поднять его максимальную скорость, обеспечить лучшее ускорение. При этом не забывают о вопросах экономии топлива.

Блок цилиндров двигателя ep6 1.6 л. Пежо

Поршни на ep6 изготовлены из легкосплавного материала с углублением для клапанов с маркировкой на газораспределительный механизм, отсутствие центрального углубления обуславливается тем, что он не осуществляется непосредственным впрыском в камеру сгорания.   Маховик двигателя EP6 имеет отверстие для установки метки при замене цепи, или регулировки ГРМ(газо-распределительного механизма)

Двигатель EP6 ( непрямой впрыск топлива)

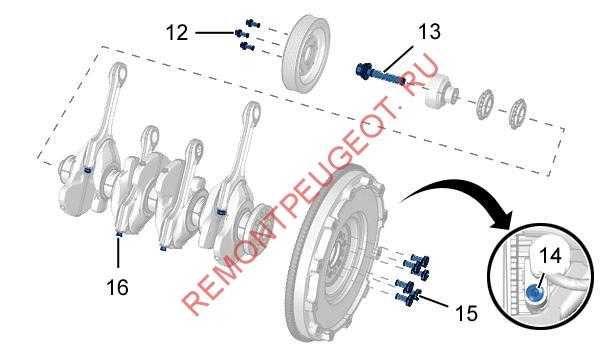

Шатунно-поршневая группа

Метка Обозначение Моменты затяжки
(12) болт (Шкив привода навесного оборудования) 2,8 дН.м
(13) болт (Звездочка коленчатого вала ) Затяжка моментом 5 дН.м
Угловая затяжка 180
(14) Датчик частоты вращения коленвала 0,5 дН.м
(15) болт (Маховик двигателя) (*) Предварительная затяжка моментом 0,8 дН.м
Затяжка моментом 3 дН.м
Угловая затяжка 90
болт (Кожух АКП) (*) Предварительная затяжка моментом 0,8 дН.м
Затяжка моментом 3 дН.м
Угловая затяжка 90
(16) болт (Крышки шатунов) Предварительная затяжка моментом 0,5 дН.м
Затяжка моментом 1,5 дН.м
Угловая затяжка 130
(*) Соблюдать правильный порядок затяжки резьбовых соединений

Масляная система Пежо 308, 408, 3008 для двигателя EP6

Полная заливка масла составляет 4 литра, без емкости масляного фильтра 3.7 литра.

Каждый канал питания масла регуляторов фаз снабжен противовозвратным клапаном, установленным непосредственно перед электромагнитным клапаном.

Воздушная система питания двигателя EP6 Пежо

В нее входят следующие элементы:

  1. Воздушный резонатор
  2. Впускной патрубок
  3. Фильтр воздушный
  4. Блок дроссельной заслонки
  5. Впускной коллектор

Воздушный резонатор — расположен за передней фарой, способствует уменьшению шума впускного потока воздуха

Воздушный фильтр — установлен на впускном коллекторе, служит для очистки впускного воздуха, периодичность замены составляет при нормальной эксплуатации до 60000 км.

Дроссельная заслонка с электроприводом — используется исключительно в аварийном режиме, при ошибке в системе регулировки впускных клапанов.

Впускной коллектор двигателя EP6 — изготовлен из композитных материалов, герметичность обеспечивается за счет 4 съемных прокладок

Выпускная система двигателя Пежо

Выпускной коллектор изготовлен из нержавеющей стали с двумя резьбовыми отверстиями для верхнего и нижнего лямбда зондов.

Топливная система двигателя Пежо

Двигатель EP6 у Пежо не имеет системы непосредственного впрыска, рампа питания топливом расположена сзади головки блока цилиндров. Она также изготавливается из композитных материалов на которой установлены форсунки.

Давление бензонасоса и системе питания топливом составляет 3.5 бара, топливный насос расположен в баке и оборудован регулятором давления.

Топливные форсунки электромагнитного типа и имеют 8 отверстий для распыления топлива

Абсорбер устанавливается под бензобаком, клапан абсорбера обеспечивает сбор паров топлива и установлен он под впускным коллектором

Проголосуйте, понравилась ли вам статья?

Особенности привода ГРМ

На “Пежо-308” устанавливается выносливый и технологичный мотор ЕР6. Он атмосферный, а это означает, что никаких турбин или интеркулеров в нем не предусмотрено. Этот двигатель можно встретить и на других моделях “Пежо”, например на 308-й. Если у вас мало опыта, то серьезный ремонт двигателя лучше доверить профессионалам.

Но если речь идет только лишь о замене цепи, то справиться с этой проблемой можно за один вечер. Но вам нужно знать, когда нужно проводить замену, а также местонахождение всех меток, по которым устанавливаются распределительные и коленчатый валы. Об этом мы и поговорим в нашей статье.
