Редуктор заднего моста: устройство, разборка и ремонт

Как решить проблему поломки автомобильного редуктора

Поскольку мы разобрались, для чего необходим редуктор в автомобиле и изучили основные поломки, следует изучить способы решения возникших проблем. Чтобы редуктор не вышел неожиданно из строя, необходимо соблюдать технологический регламент обслуживания транспортного средства и не забывать о замене трансмиссионной жидкости через каждые 100 000 км пробега.

Вторым вариантом, когда потребуется провести срочную замену трансмиссионной жидкости, является вынужденная замена сальников. Такой вариант также приветствуется автомобильными пользователями.

Вытекает масло из редуктора фото

Если вы обнаружили в работе трансмиссии автомобиля какие-то неполадки, указывающие на сбой в работе редуктора в автомобиле, незамедлительно обратитесь в автомобильный сервис для полноценной диагностики. Это позволит избежать непредвиденных трат и заметно сократить стоимость ремонта и обслуживания.

Просмотров:
60 135

Как рассчитать передаточное число

Шестерня и колесо имеют разное количество зубов с одинаковым модулем и пропорциональный размер диаметров. Передаточное число показывает, сколько оборотов совершит ведущая деталь, чтобы провернуть ведомую на полный круг. Зубчатые передачи имеют жесткое соединение. Передающееся количество оборотов в них не меняется. Это негативно сказывается на работе узла в условиях перегрузок и запыленности. Зубец не может проскользнуть, как ремень по шкиву и ломается.

Расчет без учета сопротивления

В расчете передаточного числа шестерен используют количество зубьев на каждой детали или их радиусы.

Где u12 – передаточное число шестерни и колеса;

Z2 и Z1 – соответственно количество зубьев ведомого колеса и ведущей шестерни.

Знак «+» ставится, если направление вращения не меняется. Это относится к планетарным редукторам и зубчатым передачам с нарезкой зубцов по внутреннему диаметру колеса. При наличии паразиток – промежуточных деталей, располагающихся между ведущей шестерней и зубчатым венцом, направление вращения изменяется, как и при наружном соединении. В этих случаях в формуле ставится «–».

При наружном соединении двух деталей посредством расположенной между ними паразитки, передаточное число вычисляется как соотношение количества зубьев колеса и шестерни со знаком «+». Паразитка в расчетах не участвует, только меняет направление, и соответственно знак перед формулой.

Обычно положительным считается направление движения по часовой стрелке. Знак играет большую роль при расчетах многоступенчатых редукторов. Определяется передаточное число каждой передачи отдельно по порядку расположения их в кинематической цепи. Знак сразу показывает направление вращения выходного вала и рабочего узла, без дополнительного составления схем.

Вычисление передаточного числа редуктора с несколькими зацеплениями – многоступенчатого, определяется как произведение передаточных чисел и вычисляется по формуле:

Способ расчета передаточного числа позволяет спроектировать редуктор с заранее заданными выходными значениями количества оборотов и теоретически найти передаточное отношение.

Зубчатое зацепление жесткое. Детали не могут проскальзывать относительно друг друга, как в ременной передаче и менять соотношение количества вращений. Поэтому на выходе обороты не изменяются, не зависят от перегруза. Верным получается расчет скорости угловой и количества оборотов.

КПД зубчатой передачи

Для реального расчета передаточного отношения, следует учитывать дополнительные факторы. Формула действительна для угловой скорости, что касается момента силы и мощности, то они в реальном редукторе значительно меньше. Их величину уменьшает сопротивление передаточных моментов:

  • трение соприкасаемых поверхностей;
  • изгиб и скручивание деталей под воздействием силы и сопротивление деформации;
  • потери на шпонках и шлицах;
  • трение в подшипниках.

Для каждого вида соединения, подшипника и узла имеются свои корректирующие коэффициенты. Они включаются в формулу. Конструктора не делают расчеты по изгибу каждой шпонки и подшипника. В справочнике имеются все необходимые коэффициенты. При необходимости их можно рассчитать. Формулы простотой не отличаются. В них используются элементы высшей математики. В основе расчетов способность и свойства хромоникелевых сталей, их пластичность, сопротивление на растяжение, изгиб, излом и другие параметры, включая размеры детали.

Что касается подшипников, то в техническом справочнике, по которому их выбирают, указаны все данные для расчета их рабочего состояния.

При расчете мощности, основным из показателей зубчатых зацепления является пятно контакта, оно указывается в процентах и его размер имеет большое значение. Идеальную форму и касание по всей эвольвенте могут иметь только нарисованные зубья. На практике они изготавливаются с погрешностью в несколько сотых долей мм. Во время работы узла под нагрузкой на эвольвенте появляются пятна в местах воздействия деталей друг на друга. Чем больше площадь на поверхности зуба они занимают, тем лучше передается усилие при вращении.

Все коэффициенты объединяются вместе, и в результате получается значение КПД редуктора. Коэффициент полезного действия выражается в процентах. Он определяется соотношением мощности на входном и выходном валах. Чем больше зацеплений, соединений и подшипников, тем меньше КПД.

Какой выбрать редуктор 2103 или 2106?

В «природе» жигулевских редукторов существует 4 типа:

  • ВАЗ 2101 — передаточное число 4,3
  • ВАЗ 2102 — 4,4
  • ВАЗ 2103 «троечный» — 4,1
  • ВАЗ 2106 «шестерочный» — 3,9.

Передаточное число это соотношение зубьев, например, в «шестерочном» редукторе на большой шестерни имеется маркировка 2106 1143. Следовательно, для определения пары необходимо 43/11 = 3.9. Чем больше число пары, тем автомобиль будет более «тяговитым», но зато потеряет в максимальной скорости. Чаще всего, в магазинах можно встретить два типа редукторов: с парой 4,3 и 3,9.

  • Вывешиваем задний мост, сливаем масло из картера, снимаем колеса и тормозные барабаны, вынимаем полуоси. Отсоединяем карданный вал от фланца ведущей шестерни и отводим его в сторону.
  • Ключом на «13» отворачиваем восемь болтов крепления картера редуктора к балке заднего моста.
  • Снимаем редуктор в сборе.
  • Новый редуктор устанавливаем в порядке, обратном снятию. На резьбовую часть болтов крепления картера наносим герметик. После установки не забудьте залить трансмиссионное масло вязкостью 75W-90 в картер заднего моста. Объем картера — 1,3 литра.

ГАЗ Соболь Железный дровосек › Бортжурнал › Редуктор заднего моста. Часть 2.

вот даже не знаю что и думать, на вчерашнюю запись более 100 лайков и… и ни одного комментария!То ли настолько интересно, что кому нужно дыхание затаили, то ли ну его в пень, такой хоккей никому не интересен.Когда нет обратной связи — это не есть хорошо(

Тем не мене продолжаю!

перед дальнейшим описанием вам нужно посмотреть 2 видео (второе из трёх частей) по настройке редуктора заднего моста (именно технологиями оттуда я буду пользоваться в дальнейшем).Вот это видео покажет как подбирать толщину регулировочной шайбы под подшипником хвостовика без всяких индикаторов

Небольшая подсказка — для экономии своего времени нажимайте в ютубе кнопку настойки (шестеренка снизу) и выбирайте там скорость просмотра 1,5 или 2, я на всех видео что смотрю делаю подобным образом, очень экономит время!

https://youtube.com/watch?v=7-R8yWVxfaY

https://youtube.com/watch?v=zHvu8XzjMPk

https://youtube.com/watch?v=K9L1SKKbwsQ

тут 3 части из которых можно выяснить много полезного, хотя и воды тут хватает, по сути половина информации в этой трилогии про ремонт редуктора для вас как для пользователя тут избыточна, так что просто посмотрите и далее послушайте что я вам расскажу)

Плюс вы же уже смотрите на 1,5-2ой скорости, так что этим вы компенсируете воду и ненужные для вас описания его приспособлений для ремонта, зато подробно рассмотрите устройство газелевско-соболинного редуктора (волговский почти такой же. за исключением чуть проще устроенного дифференциала) и тебольшой трудности из-за несъёмного корпуса редуктора

Вот хвостовик моста волги 1998 года (слева) и соболя 2007 года (справа).

Важны не года и не с чего они, а принцип осуществления преднятяга подшипников

У втулки однозначный плюс — это поддержание нужного преднатяга у подшипников даже при их износе за счёт упругости

стоит она между подшипниками вот так

при затяжке деформируется и осуществляет расчётный преднатяг (прижатие подшипников) с нужным тепловым зазором для их корректной работы

Ставиться она только на предназначенные под неё хвостовики и как вы уже поняли из просмотренного видео — минусов у неё два.1) она одноразовая, поэтому при замене сальника хвостовика её нужно менять на новую (как и при любом другом случае с откручиванием гайки хвостовика!)2) Купить новую исправную — это реальная лотерея, в видео вы уже увидели как выбирать годную втулку по звуку (эй, а я же вам говорил, что посмотреть нужно было в начале поста, а не сейчас искать!) и как важно брать втулку промеряя её высоту

Второй метод осуществления преднатяга- это использование такой калёной шайбы

И обеспечивает точное расстояние между подшипниками таким образом

Преимущества у неё — это пожалуй простота. Ставите точный размер (как его подобрать — расскажу чуть позже. при сборке редуктора. в видео этого не будет!). Плюс при замене сальника, если подшипники у вас не прослабли и не износились. то просто меняете, закручиваете хвостовик со «все дури» и в ус не дуете

Минусы- если подшипники прослабли и начали проворачиваться — шайба может протереться и износ пойдёт ещё более быстро

Так же минусом является необходимость проверки люфта хвостовика при каждой замене масла, что бы при необходимости разобрать поменять её на более толстую.

Как это делать и что нужно для такой замены — опять же в следующих бортовиках

А пока я беру волговскую заводскую главную пару… обозначения у неё набиты вот тут

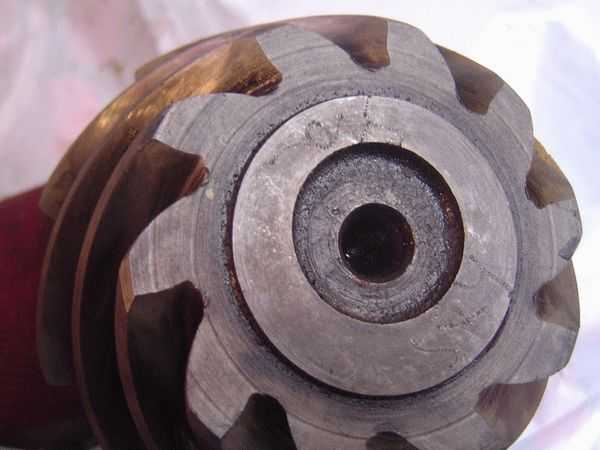

на на хвостовике указано «смещение»

Снимаю старый подшипник, для начала строгиваю зубилом на 3-4 мм

далее проще всего, если у вас нет «конского» съёмника, навернуть на хвостовик гайку, вставить хвостовик так, что бы что то залезло под подшипник и ударами по гайке. накрученной на хвостовик сбивать сердечник из подшипника. Я для этого использовал… старую тормозную колодку от соболя)

со вторым хвостовиком нужно сделать аналогично

потому как если повезёт то одна из двух регулировочных шайб ( оказывается их найти не так и просто!) подойдёт вам для установки новой главной пары в ваш корпус

Присмотрев первое видео вы уже поняли, как нужно будет определять толщину этой шайбы. но не спешите повторять, я в следующих бортовиках покажу как сделать такой подбор ещё проще)

Таким образом я с вами по теоретической части хвостовиков полностью разобрался, осталось закрепить на практике.Ещё пару бортовиков и будет вам описание как на деле используя кое что из первого видео, кое что из трёх других и кроме этого добавив немного от себя сделать настройку пятна контакта и идеальный преднатяг подшипников (как на начальном этапе так и при дальнейшей эксплуатации по факту их износа ).

На раз плюнуть будете это в дальнейшем делать и себе и тому парню)

Применение механизма

Назначение редуктора неограниченное, большинство сложных машин и агрегатов имеют его в структуре механизма. В тяжелой промышленности чаще всего применяются червячные и цилиндрические механизмы, предназначенные для передачи усилия на инструмент.

Также он является основной составной частью механизма любого автомобиля, где применяются несколько подобных элементов. Он встречается в коробке передач, карданном вале, бензиновом насосе, тормозной системе и других узлах.

Некоторые автовладельцы думают, что редуктор и дифференциал имеют идентичную конструкцию и выполняют схожие функции. Но в отличие от редуктора, который изменяет крутящий момент, дифференциал распределяет крутящий момент между осями в определенной пропорции, без его повышения или понижения.

Редукторы давления можно встретить при добывании газа. Их применение позволяет контролировать давление и изменять его направление, будь то давление газа или воды. В нефтеперерабатывающей области подобный механизм используется в генераторных установка, различных мешалках, системах отопления и вентиляции. На цементных заводах применяются планетарные модели, которые являются составными частями транспортных лент, передающих огромное количество материалов. Назначение колесных редукторов состоит в работе ленточных транспортёров.

Практически на каждом производство используются устройства типа лебедок и подъемников, каждый из которых имеет в конструкции редуктор. Подобные механизмы встречаются в землеройной технике, которая применяется в строительстве и промышленных карьерах.

Встретить такие модели можно в различных бытовых приборах. Но чаще всего встречаются мотор-редукторы (в кухонных комбайнах, стиральных машинах, перфораторах и дрелях). В перфораторах применяют комбинацию планетарного и мотор-редуктора, что позволяет добиться оптимальной работы поступательно-вращающихся элементов.

Следует отметить, что практически каждый современный сложный механизм не может обойтись без использования редуктора. Данный элемент позволяет значительно повысить производительность двигателей, передачу силового усилия между конструкционными элементами и минимизировать износ механизмов. Выбор подходящей модели, своевременное обслуживание и соблюдение нормативной нагрузки, позволит полноценно использовать редуктор весь гарантийный срок, не зависимо от сферы его использования.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Для изменения характеристик крутящего момента используется специальный механизм, который получил название «редуктор». Данное слово образовано от латинского reductor — отводящий назад или возвращающий, что очень точно отображает принцип работы этого механизма. На данный момент существует несколько видов редукторов, которые применяются в различных агрегатах для трансформации и передачи крутящего момента от двигателя устройства, к потребителям мощности.

Читать также: Как сделать автозапуск генератора при отключении электричества

Что такое редуктор: устройство и принцип действия

Всем привет! В последнее время мы разбирали множество материалов, которые касались трансмиссии — это и сравнение автоматических трансмиссий и общее устройство фрикционного сцепления. Что такое редуктор применительно к автомобилю — вот эту тему я хотел бы обсудить на страницах своего блога!

   Предназначение и устройство

Если кто-то из читателей помнит, то мы касались работы дифференциала, тоже принимающего участие в работе с крутящим моментом. В отличие от него, редуктор не перераспределяет этот момент, а предназначен для его понижения или повышения. На каждой ведущей оси расположен свой редуктор — поэтому они называются передний и задний.

Изготавливается данное устройство из стальных сплавов, которые отличаются высокой прочностью и могут гарантировать длительную эксплуатацию в неблагоприятных условиях.

В заднем редукторе предусматривается ведущая соединенная с карданным валом и ведомая шестерни. У каждого редуктора одним из основным параметров является передаточное число. При этом, в легковых машинах оно традиционно ниже, чем в коммерческом транспорте. Для того, чтобы понять суть передаточного числа, достаточно представить себе количество зубьев у ведомой и ведущей шестеренок. Само число означает, сколько раз ведомая может провернуться за 1 оборот ведущей.

   Работа главной пары — на что влияет

Отсюда происходит понятие «главная пара» редуктора. Чем большим будет её передаточное число, тем быстрее движок сможет набрать свои максимальные обороты. От этого зависит и динамика в процессе вождения. Уменьшение этого числа приводит к ухудшению динамики, зато может повысить топливную экономичность, так как обороты двигателя при той же скорости будут ниже

Обратите внимание: чтобы менять число редуктора, нужно иметь ввиду следующее:

  • характеристики силового агрегата;
  • размеры шин и дисков и т.д.

Некоторые владельцы подержанных авто, как отечественной, так и заграничной сборки, меняют редукторы на аналоги с другим передаточным числом. Не всегда эти опыты приводят к улучшению разгонных качеств. Погоня за лучшей разгонной динамикой при старте с места динамикой грозит привести к перерасходу топлива и ускоренному износу деталей трансмиссии. Читайте форумы и отзывы специалистов, прежде, чем решиться на такой радикальный шаг.

https://youtube.com/watch?v=j1Vua1zOZ78

   Обслуживание и неисправности

Тем не менее, детали редуктора и его смазка остаются одним из наиболее уязвимых мест и источников поломок. Длительное отсутствие достаточного количества масла приводит к перегрузам узла

Как определить самому поломки, не вызывая мастера с СТО? Обращайте внимание на новый появившийся гул, посторонние звуки и вибрацию. Может наблюдаться течь рабочей жидкости вследствие прохудившихся сальников

Покупка и замена редуктора — удовольствие не из дешевых, поэтому рекомендую прислушиваться к подобным звукам.

Момент обслуживания является одним из самых важных, чтобы продлить работоспособность этого трансмиссионного узла. Рабочую жидкость требуется менять каждые 100 тысяч пройденных километров. Своевременно стоит менять и сальники — все это позволит снизить стоимость потенциального ремонта.

Будем прощаться, дорогие читатели! Если у Вас появятся новые вопросы, касательно работы и проблем трансмиссии, пишите эти пожелания. Постараюсь учесть их по максимуму на страницах моего блога. Спасибо, что остаетесь на связи и пока!

Место для контестной рекламы

Ремонт редуктора заднего моста

Конструкция заднего моста автомобилей ВАЗ, Газель, Соболь и подобных, подразумевает наличие в нем редуктора. Это узел выполняет передачу крутящего момента, меняет его направления. Все это возложено на многочисленные шестерни, подшипники, дифференциалы.

Неисправности редуктора заднего моста

Как и любая другая сложная деталь в автомобиле, редуктор заднего моста нуждается в периодическом обслуживании, а так же ремонте изношенных частей.

Признаком неисправности редуктора может служить:

  1. повышенный шум от заднего моста. Может быть вызван деформацией балки, износом полуосей и шестерен, утечка масла. Если шум появляется непосредственно после того, как был произведен ремонт редуктора заднего моста, виной тому неправильная регулировка;
  2. шум при разгоне автомобиля может служить сигналом износа подшипников дифференциала, повреждением подшипников полуосей, низким уровнем смазки в редукторе;
  3. шум при разгоне и торможении двигателем. Разрушены, либо сильно изношены подшипники ведущей шестерни, неправильные зазоры между зубьями шестерней главной передачи;
  4. шум при поворотах говорит об износе подшипников полуосей, задирах на поверхности оси сателлитов, а так же причиной может быть тугое их вращение;
  5. стук в момент начала движения. Увеличен зазор в шлицевом соединении вала ведущей шестерни и фланца, увеличенный зазор шестерен главной передачи, разбито отверстие под ось сателлитов в дифференциале.

Для выявления неисправности редуктора заднего моста на ранней стадии, рекомендуется периодически производить его осмотр на предмет утечки масла, внешних повреждений и деформаций, прислушиваться к посторонним стукам и шумам.

Определение неисправности редуктора на ранней стадии, позволит сэкономить весьма солидную сумму. В случае выхода из строя одного узла, обязательно ведет к поломке и других деталей. Так масло, вытекшее из моста по причине течи сальника, повлечет за собой замену главной пары.

Из-за износа подшипников появляется люфт в редукторе заднего моста, который пагубно скажется на дифференциалах. Следует перебирать мост после 100-150 тысяч пробега, для выявления и замены изношенных шестерен, разбитых подшипников.

Ремонт заднего редуктора

Ремонтом и регулировкой редуктора должны заниматься люди компетентные, понимающие как это устроено и работает. Ведь если неправильно отрегулировать редуктор после ремонта, то спустя совсем небольшой срок, вновь может понадобиться замена тех или иных деталей.

Тем не менее, давайте вкратце рассмотрим процедуру разборки редуктора заднего моста, на примере автомобиля Газель.

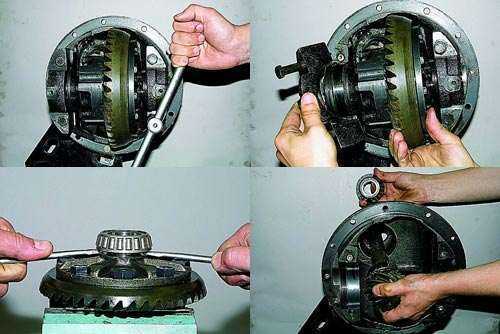

Разборка редуктора моста

На зажатом в тисах редукторе откручиваются болты, которыми крепятся стопорные пластины, после чего пластины снимаются. Крышки подшипников перед снятием лучше всего пометить, дабы избежать путаницы при сборке, то же самое делаем с наружными обоймами подшипников. Сами подшипники осматриваем на предмет пригодности дальнейшего их использования.

Люфт шестерней полуосей не должен превышать 0,5 мм, если он больше, то, скорее всего, потребуется заменить коробку дифференциала. Дальше нужно открутить планетарную шестерню, выбить и вытащить ось сателлитов.

Извлекаем из корпуса ведущий вал и выбиваем внутренние кольца роликового подшипника через выколотку или подкладку из мягкого металла. После тщательного осмотра всех деталей, выбраковываем имеющие сколы, трещины.

Сборка

В том случае, если все детали редуктора остались прежними, то можно ограничиться заменой сальника и распорной втулки. Если какие-то элементы главной пары подвергались замене, то необходима новая распорная шайба. На вал запрессовывается внутренняя обойма подшипника, и после установки новой распорной втулки он устанавливается в корпус редуктора. Установив новый сальник и надев фланец, затягиваем все это новой гайкой. Устанавливаем на место дифференциал, закручиваем крышки подшипников.

Регулировка

Ответ на вопрос, как отрегулировать редуктор заднего моста, весьма не прост, и требует определенных навыков. Неверная регулировка после сборки, сведет на нет все ваши усилия после ремонта. Поэтому, если вы полностью не уверены в своих силах, рекомендуем обратиться в специализированный сервис, где регулировку произведут специалисты, с использованием специального оборудования.

Мы не будем описывать в данной статье весь процесс регулировки, наиболее полное и наглядное руководство содержится в видеоролике.

Как сделать самодельный редуктор для мотоблока

Для самостоятельной сборки преобразующего устройства на мотоблок необходимо запастись следующими инструментами:

  • штангенциркуль и металлическая линейка;
  • набор отверток разного размера, в том числе и косая;
  • пассатижи и кусачки;
  • пила по металлу;
  • электродрель с набором сверл по металлу;
  • тиски;
  • молотки – большой и маленький;
  • резиновые прокладки.

Также с помощью предварительных расчетов вы сможете оценить габариты будущего передаточного устройства.

Чтобы сделать правильный расчет, определитесь с параметрами вашего двигателя. Для расчетов необходимо уточнить несколько данных:

  1. Число оборотов коленвала двигателя. Однако эта величина не является постоянной: стоит «прибавить газ», и она значительно увеличится. Поэтому расчеты основываются на базе – количество холостых оборотов плюс 10%.
  2. Расчетное число оборотов для оси подвески. Оно высчитывается с учетом диаметра колес для определения выбега за один полный оборот. На основе этого можно посчитать, с какой скоростью должна вращаться ось, чтобы обеспечить максимально комфортную скорость движения мотоблока. Это в среднем от 3 до 5 км/час.

Рассмотрим простой пример: мощность двигателя на холостом ходу с учетом увеличения на 10% составляет 600 оборотов/мин, а для обеспечения скорости 3 км/час требуется скорость вращения 200 об/мин. Следовательно, расчетное передаточное отношение редуктора составляет 3:1. Иными словами, для уменьшения скорости вращения оси в три раза, чтобы обеспечить скорость движения 3 км в час, в три раза увеличивается крутящий момент.

Пошаговая инструкция по сборке цепного редуктора

При наличии определенных навыков можно сделать редуктор любого типа своими руками, но проще всего собрать малогабаритный механизм с цепной передачей. Материалы для него легче найти, они надежны в работе.

Чтобы изготовить самодельный цепной механизм, запаситесь следующими запчастями и материалами:

  • звездочки с необходимым количеством зубьев;
  • ведомый вал;
  • цилиндрические и эксцентриковые подшипники;
  • защитный кожух;
  • крепежные детали для соединения частей кожуха;
  • цепи с необходимым количеством звеньев.

В качестве защитного кожуха можно использовать старый корпус коробки передач подходящего размера, просверлив в нем отверстия для крепления.

  • Изготовление самодельного редуктора для мотоблока начинается с закрепления на выходном вале двигателя ведущей звездочки. Для ее фиксации можно использовать шпонку или фланец. В зависимости от конструкции выходного вала, может быть применена даже точечная сварка.
  • Ведомый вал следует выточить на станке. Звездочку на нем фиксируют так же, как и на ведущем вале.
  • Более надежный способ – изготовить вал из двух полуосей, на концах которых вытачиваются фланцы. Ведомую звездочку закрепляют между ними, скрепляя всю конструкцию болтами. В этом варианте звездочка второй ступени будет закреплена более точно и надежно.
  • Чтобы защитить механизм редуктора от грязи и механических повреждений, его помещают в защитный корпус, который служит также резервуаром, содержащим жидкую смазку для движущихся деталей.
  • В защитном корпусе (картере) просверливаются гнезда для установки опорных подшипников. Ведомый вал устанавливается на цилиндрических подшипниках, а ведущий – на эксцентриках. Меняя, в силу своих конструктивных особенностей, положение в посадочном гнезде в радиусе 15°, эксцентриковый подшипник меняет и положение ведущего вала, регулируя таким образом натяжение цепи.

Если расчет передаточного числа сделан правильно, то редуктор, аккуратно собранный с учетом всех конструктивных особенностей вашего мотоблока, обеспечит бесперебойную работу механизмов ничуть не хуже, чем его промышленные аналоги.

Не забудем о дифференциале

Устройство и конструкцию редуктора нельзя понять в полной мере, обойдя вниманием такой элемент, как межколесный дифференциал. Как уже упоминалось, его назначение – распределение полученного момента между полуосями. Фактически подобное устройство – это планетарный редуктор, через который распределяется момент между колесами в составе моста

Фактически подобное устройство – это планетарный редуктор, через который распределяется момент между колесами в составе моста.

Такая конструкция характерна практически для большинства авто, в том числе ВАЗ моделей 2106, 2107. Однако надо сделать оговорку – обычных машин. Для вездеходов, внедорожников или кроссоверов могут использоваться другие типы дифференциалов. Дело в том, что обычный дифференциал, такой как на автомобилях ВАЗ моделей 2106, 2107, в процессе работы способен направить весь поступающий момент туда, где меньше нагрузка. Следствием этого будет вращение только одного колеса, а второе будет оставаться неподвижным.

Чтобы избежать подобного явления используются дифференциалы специальной конструкции:

  • самоблокирующие;
  • с ручной блокировкой;
  • вискозные муфты и т.д.

Редуктор, применяемый в конструкции заднего моста, в том числе и для автомобилей ВАЗ, например моделей 2106, 2107, Газель и других, как отечественных, так и импортных, является ответственным узлом, обеспечивая во многих случаях надежную и длительную эксплуатацию. Коэффициент редукции главной пары в значительной мере сказывается на динамических параметрах автомобиля и зачастую определяет его топливно-экономическую эффективность.

Мне нравится1Не нравится

Классификация редукторов

На сегодняшний день типы редукторов классифицируются на основе:

  • типа механической передачи;
  • расположения элементов в пространстве;
  • конструктивных особенностей.

В зависимости от расположения элементов они бывают вертикального и горизонтального исполнения. Среди различных типов можно выделить традиционные механические и мотор-редукторы (с дополнительно установленной двигательной установкой).

Читать также: Как устроен полупроводниковый диод

Основная, общепринятая классификация редукторов разработана в зависимости от типа передачи и по форме шестерен:

Цилиндрический и конический редуктор

В основе таких моделей используются конические и цилиндрические передачи. Данный тип прямого редуктора характеризируется высоким уровнем КПД (более 80%, в зависимости от количества зубьев). Еще одним преимуществом является практически полное отсутствие нагрева из-за отсутствия нагревающихся элементов. Это позволяет добиться простоты механизма, отсутствия необходимости в дополнительных мерах охлаждения. Данный тип получил высокую популярность благодаря надежности и долговечности.

Планетарный

Отличается от большинства других видов схемой расположения элементов. В его основе лежит планетарная передача. Основной ее функцией можно назвать преобразование поступающего момента. Подобные модели отличаются компактностью благодаря тому, что рабочие элементы находятся в одной геометрической оси, чего нельзя встретить в стандартных механизмах. Широко распространены в сфере приборостроения и машиностроения. Они позволяют комбинировать преимущества цилиндрических и червячных.

Позволяют также добиться оптимального соотношения производительности, компактности, надежности и долговечности.

Червячный

В основе этого вида лежит червячная передача, которая позволяет использовать его для различных целей. Использование этой модели помогает преобразовывать как прямой, так и угловой крутящий момент. В основе конструкции лежит спиралевидный винт, который формой напоминает червяка, из-за чего он получил свое название. Используется довольно редко, так как не отличается надежностью и высокой производительностью. В некоторых случаях при повышении нагрузки может выйти из строя. Несмотря на свои недостатки, он прочно занял свое место в машиностроении, так как является незаменимым при передаче усилия между перпендикулярно расположенными валами.

Волновой

Имеет особенный характеристический размер и тип конструкции, в основе которой лежит неподвижный корпус с нарезанными зубьями. Внутри корпуса расположен гибкий элемент, усилие на которые передается ведущим валом, соединенным с ним. Гибкий элемент изготовлен в виде овала, благодаря чему при движении внутри корпуса создает волнообразные движения.

Данный тип отличается высокой производительностью, имея высокое передаточное отношение, достичь которое невозможно с помощью других моделей

Отличается компактными размерами, что особо важно для использования в точном машиностроении

Следует отметить, что современные тенденции машиностроения требуют особых характеристик от редукторов. Из-за этого все большего распространения получают комбинированные модели. Цилиндрические модели дополняют коническими горизонтальными передачами. Червячные дополняются дополнительными валами, а также некоторые модели оснащаются дополнительными моторами.

Различные виды мотор-редукторов получили широкое распространение благодаря тому, что в одном механизме объединяют еще и электродвигатель и все необходимые дополнительные элементы.

Диагностика механизма по звуку

Очень важно поймать момент, когда редуктор только начинает гудеть. Тогда есть шанс немного сэкономить на ремонте. Обычно при появлении выработки главной пары вой начинает проявляться при скорости 60-80 км/ч

Если не обращать на него внимания, то гул распространится на более широкий диапазон скоростей и станет слышен уже при 40 км/ч. Абсолютно запущенные агрегаты начинают гудеть при 20 км/ч, а на скорости 80-100 км/ч в салоне авто невозможно даже разговаривать

Обычно при появлении выработки главной пары вой начинает проявляться при скорости 60-80 км/ч. Если не обращать на него внимания, то гул распространится на более широкий диапазон скоростей и станет слышен уже при 40 км/ч. Абсолютно запущенные агрегаты начинают гудеть при 20 км/ч, а на скорости 80-100 км/ч в салоне авто невозможно даже разговаривать.

Специалисты распознают такие разновидности гудящих звуков от заднего моста:

Вой при нагрузке свидетельствует о том, что на зубьях шестерен появилась выработка. На начальной стадии хорошим мастерам иногда удается устранить неисправность регулировками, но это ненадолго. Следует готовиться к замене хвостовика и планетарной шестерни. Непрекращающийся вой говорит об износе подшипников хвостовика. Если их своевременно не поменять, появится выработка и на главной паре.

Хрустящие шумы издают изношенные подшипники дифференциала, а «троллейбус» появляется из-за ослабленной или полностью открученной гайки на хвостовике. Эта неисправность особенно опасна, поскольку при открученной гайке в любой момент могут сломаться зубья ведущей шестеренки. Поэтому устранять ее необходимо немедленно, иначе отломанные зубцы могут заклинить весь механизм.
