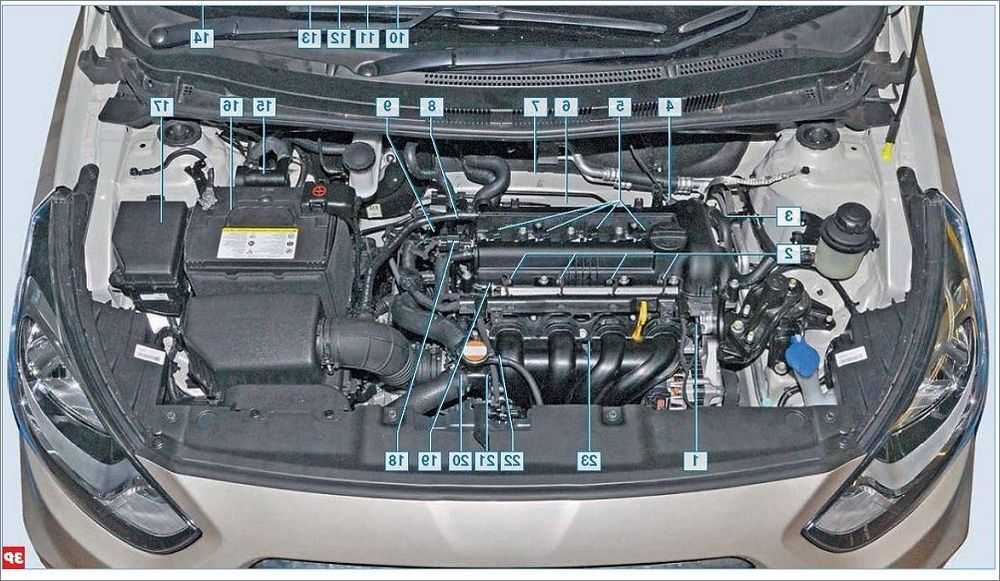

Общие сведения об hyundai solaris

Порядок выполнения работы

Когда все запчасти собраны, приготовлен необходимый инструмент, можно приступить к процессу замены:

  • Поставить автомобиль на подъемник или смотровую яму.
  • Для исключения повреждения электроприборов, перед началом работ необходимо отсоединить плюсовую клемму аккумулятора.

Открутить крышку ГБЦ, удалить прокладку, остатки герметика. Перед установкой рекомендуется заменить прокладку, нанести новый герметик на сопрягающиеся поверхности.

  • Снять защиту двигателя, если она присутствует.
  • Вращая шкив коленвала по часовой стрелке при помощи головки и воротка, выставить ВМТ первого цилиндра.
  • Слить охлаждающую жидкость, процедура занимает около 15 минут.
  • Слить моторное масло.
  • Подпереть ДВС снизу гидравлическим домкратом.
  • Открутить крепление правой опоры двигателя к блоку цилиндров.
  • Приподнять домкратом мотор, чтобы удалить правую опору.
  • Подставить под ДВС надежный упор и зафиксировать колеса, для избежания отката автомобиля.

При помощи накидного ключа необходимо ослабить натяжитель поликлинового ремня, зафиксировать его при помощи тонкого стержня, снять ремень со шкивов вспомогательных агрегатов.

  • Открутить крепление насоса гидроусилителя, убрать его в сторону.
  • Открутить винт крепления натяжителя.

Важно! Крепеж натяжителя имеет левую резьбу, откручивать его необходимо по часовой стрелке

  • Демонтировать натяжитель поликлинового ремня.
  • Открутить все фиксирующие винты кронштейна опоры ДВС с правой стороны.
  • После демонтажа кронштейна нужно вытащить болт, фиксирующий обводной ролик поликлиновго ремня, демонтировать его.
  • Открутить четыре болта, фиксирующих шкив насоса охлаждающей жидкости.
  • Раскрутить винты крепления к блоку цилиндров насоса охлаждающей жидкости.
  • Демонтировать насос циркуляции охлаждающей жидкости.
  • Удалить прокладку насоса ОЖ, очистить поверхность от следов старого герметика. Перед нанесением нового, поверхность необходимо обезжирить.
  • Выкрутить болты, фиксирующие шкив коленвала, демонтировать его.
  • Отсоединить жгут проводов генератора.
  • Открутить фиксирующую гайку и демонтировать генератор.
  • Раскрутить все фиксирующие винты крышки газораспределительного механизма, демонтировать крышку.
  • Нанести метки на цепь, совпадающие с метками шестеренок коленвала и распредвала.
  • Открутить натяжитель привода, снять другие механизмы.
  • Демонтировать цепь.
  • Перенести метки на новую запчасть.
  • Установить новую цепь, контролируя совпадение всех меток.
  • Удалить следы старого герметика и нанести новый.
  • Установить новый натяжитель приводной цепи.
  • Прикрутить башмак.
  • Вытащить фиксатор гидронатяжителя.
  • Проконтролировать натяжение и совпадение меток на всех шестеренках.
  • Прикрутить все детали газораспределительного механизма, успокоитель.
  • Закрыть крышку привода грм.
  • Закрутить болты, фиксирующие крышку.
  • Собрать оставшиеся детали ДВС, соблюдая обратный порядок действий.

Читать далее: Обогрев заднего стекла автомобиля ремонт обогрева заднего стекла и как установить подогрев заднего стекла на машину

После сбора двигателя необходимо залить моторное масло, заменить фильтр и залить антифриз. Надеть плюсовую клемму на АКБ и завести мотор. Если все работы проведены правильно, с запуском ДВС проблем не возникнет.

Устал платить за штрафы? Выход есть!

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Узнать подробности

Устройство привода генератора

Главным условием корректного функционирования генератора является правильная передача вращения от силовой установки. Для выработки необходимого количества электроэнергии элемент должен вращаться с большой скоростью.

Приводной ремень генератора должен натягиваться чтобы передача осуществлялась должным образом. Если ремень будет провисать, то он начнет проскальзывать на шкивах. Если ремень перетянуть, то появится риск преждевременного износа подшипников, рабочих поверхностей шкива и ремня.

Чтобы избежать этих неприятностей, в конструкцию включили регулировку натяжения ремня.

В современных автомобилях количество навесного оборудования велико. Это оборудование также получает привод посредством шкива коленчатого вала, в том числе насос гидроусилителя и компрессор кондиционера.

Привод этих двух узлов и генератора осуществляется с помощью одного ремня. Из-за этого организация регулировки натяжения приводного элемента с помощью генератора невозможна. Такие автомобили имеют сложную конфигурацию положения ремня. Оборудование, приводимое в действие ремнём, расположено на разных уровнях.

Как поменять ролик натяжителя ремня генератора? Для этого надо разобраться в его устройстве. Ролик натяжителя ремня генератора представляет собой подшипник, у которого на внешней его обойме расположена накладка из пластика. У накладки имеется рабочая поверхность, по которой перемещается ремень. Внутри ролика расположена посадочная втулка. Существуют ролики двух типов:

  1. Эксцентриковый. Конструкция такого ролика довольно проста. В ней присутствует только подшипник, пластиковая накладка и втулка. Через втулку проходит сквозное отверстие, смещенное в сторону от центра ролика. Ролик через отверстие надевается на шпильку, которая устанавливается на двигатель. Для натяжки ролик необходимо повернуть относительно болта.
  2. Ролик с кронштейном. В этой конструкции ролик закрепляется неподвижно на кронштейн. С помощью болтов конструкция прикрепляется к силовой установке. Перемещение кронштейна относительно двигателя регулирует натяжение. Производители порой используют ролики с пружинным кронштейном. Пружина позволяет самостоятельно регулировать натяжение.

Подшипник является главным слабым местом ролика. Эта деталь вынуждена постоянно испытывать нагрузки. Износ детали порой даже заканчивается полной её поломкой.

Рекомендуется менять подшипник каждый раз во время замены ремня.

Привод ГРМ на Хёндай Солярис ЦЕПНОЙ

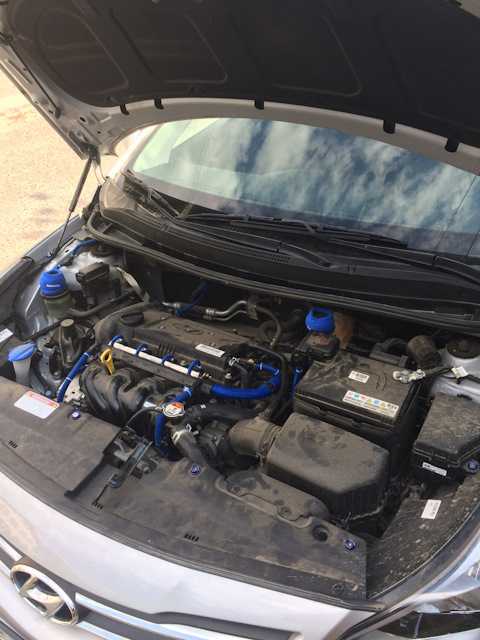

Что мы видим? Цепь! Двигатель 1,6 на фото.

Ответить на вопрос, какой же всё-таки привод установлен на Хёндай Солярис, а именно цепь или ремень ГРМ, не могут даже квалифицированные специалисты в автосалоне, постоянно путаясь в своих версиях. И это всё выглядит достаточно странным, поскольку узнать это можно даже не вооружённым глазом: если снаружи ремня не видно, значит привод цепной.

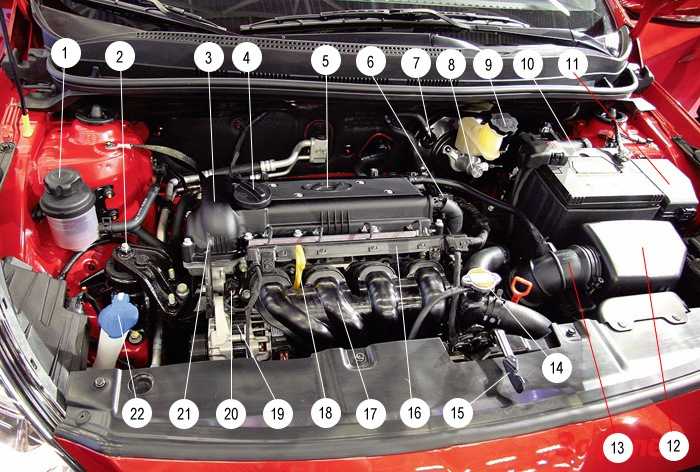

Двигатели на Хёндай Солярис

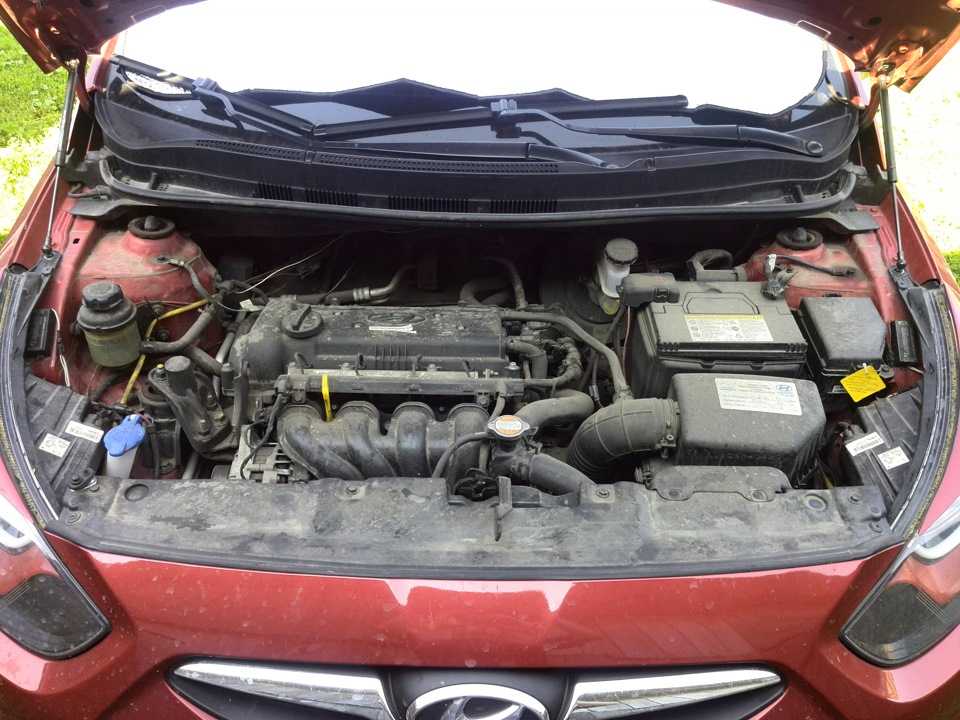

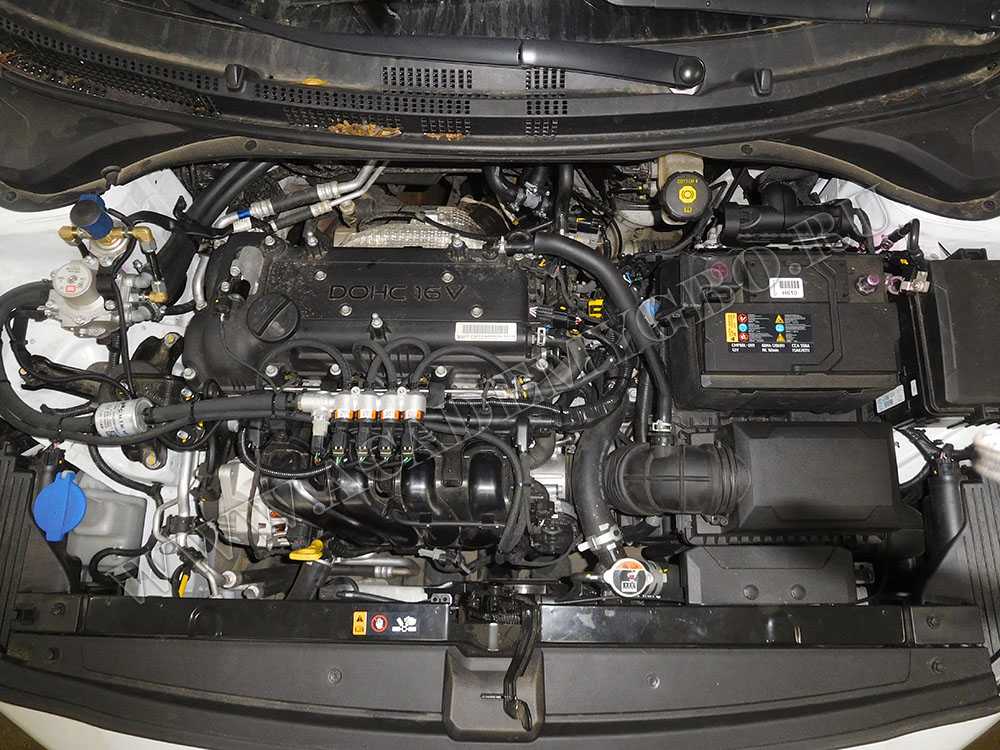

Двигатель 1,4 литра (G4FА) Двигатель 1,6 литра (G4FC) Видно цепь ГРМ двигатель G4FC/

Автомобили Хёндай Солярис комплектовались двумя видами моторов, на 1,4 литра (G4FА) и на 1,6 литра (G4FC) и оба они имеют цепной привод газораспределительного механизма.

Диагностика неисправностей

На неисправность или износ натяжителя ремня генератора указывают следующие признаки:

  • фары светят тускло;
  • световая индикация на приборной панели кажется не такой яркой, как обычно;
  • обогрев салона работает с перебоями;
  • звуковая сирена автомобиля стала более глухой и низкой;
  • увеличились интервалы в работе стеклоочистителей и сигналов поворота;
  • показатели зарядки аккумулятора отсутствуют;
  • узел натяжителя ремня генератора издает свистящий звук, гул или писк;
  • при включенном двигателе ролик или ремень вибрируют.

При наличии хотя бы одного из перечисленных выше признаков проводим диагностику состояния натяжителя ремня генератора. Все операции выполняем в определенной последовательности.

Шаг 1. Открываем капот автомобиля и проводим визуальный осмотр узла. При выявлении трещин, следов ржавчины, несоосности блока натяжителя или рычага натяжителя меняем, налаживаем или регулируем изношенные детали.

Шаг 2. Заводим двигатель и наблюдаем за работой узла

Обращаем внимание на вибрацию, шум (скрип, треск, свист), сопротивление во время вращения, биение рычага во время работы и прочие отклонения от нормы. Если из узла раздаются посторонние звуки – пытаемся понять, какая деталь является их причиной

Шаг 3. Проверяем исправность ролика. Для этого запоминаем положение ремня генератора и снимаем его с узла, предварительно ослабив регулировочную гайку. Далее приступаем к осмотру ролика. Его поверхность должна быть ровной, без глубоких зазубрин и прочих повреждений, которые способствуют износу ремня. Крутим ролик и наблюдаем за тем, чтобы вращение было свободным, ролик не заедал. Если ролик в порядке – устанавливаем его на прежнее место.

Шаг 4. Проверяем целостность ремня. На его поверхности не должно быть отслоений или трещин, при наличии которых ремень необходимо заменить

Особое внимание обращаем на равномерность износа ремня. При одностороннем износе осматриваем кронштейн или шпильку крепления ролика

Возможно, эти детали согнуты или перекошены. Если перекос не устранить, то новый ремень прослужит не долго.

Шаг 5. Проверяем натяжение ремня. Для этого при остановленном двигателе автомобиля ухватываемся за ремень и пытаемся провернуть его на 90 градусов по часовой стрелке. Если угол поворота ремня отклоняется от 90 градусов, то его нужно отрегулировать.

ВНИМАНИЕ! Специалисты рекомендуют проверять натяжение приводного ремня генератора не реже, чем раз в неделю, и постоянно иметь в аварийном запасе новый ремень

Выбор детали

Цепь ГРМ: оригинал натяжитель цепи привода Hyundai/Kia 243212B000. Стоимость 1400 рублей. Предложение по натяжителям цепи ГРМ: оригиналы цепи ГРМ от производителей: Hyundai/Kia арт. 2441025001. Цена оригиналов составит 3000 руб.

Аналоги

Можно подобрать аналоги, для тех, кто хочет сэкономить без потери качества.

Натяжитель ГРМ

Наименование производителя

Артикул

Цена

Mando

MOF4612

250

Denckermann

A210039

250

Toko

T1116003

250

Profit

1540-0740

250

Nipparts

J1313016

250

Interparts filter

IPO-H001

500

Hola

SL209

750

WIX

WL7107

750

Blue Print

ADM52107

1000

Направляющий цепи ГРМ

Наименование производителя

Артикул

Цена

Japan Parts

KDK-H01

9000

BGA

TC2720FK

12000

LYNXauto

TK-0022

12000

Et engineteam

RS0058

12000

Общая информация и ресурс узла

На нашей машине используется автоматический натяжитель ремня. Одинаковый для двигателей 1.4 и 1.6 . Удобно, не нужно заниматься контролем натяжения и подтяжкой ремня. Но и минусы у него тоже есть.

  1. Низкий ресурс для такого узла. Не у всех машин. Подробности ниже.
  2. Довольно высокая цена. Хороший аналог стоит примерно как оригинал. Дешевые дубли это выброшенные деньги.

По статистике ремонта ресурс у всех разный. Причем, какой-то связи с годом выпуска или объемом двигателя нет. Замечено, что при отсутствии или сломанной нижней правой пластиковой защиты срок службы меньше, и на машинах без кондиционера при прочих равных ресурс всегда больше.


Пластиковая правая защита продлевает жизнь натяжителю

Основные проблемы в диапазоне 60 000 — 180 000 , но нужно отметить что есть машины с пробегами 200 000 — 300 000.

Интересный факт: на новом Солярисе 2 с двигателем 1.6л отказались от автоматического натяжителя. Ремень стал натягиваться по старинке генератором.


Солярис 2 с двс 1.6л, ремень натягивается генератором

Цепь или ремень ГРМ на Солярисе?

Вопрос, на Солярисе цепь или ремень ГРМ, важен для многих автовладельцев, а для некоторых даже является определяющим при выборе автомобиля.

Разница приводов в следующем:

  1. Цепь полностью защищена от внешних воздействий.
  2. Срок износа цепи превышает ремень примерно в четыре раза, она почти не растягивается под нагрузкой.
  3. Цепь более устойчива к локальным перегрузкам.
  4. Фазовращатели в цепном приводе конструктивно проще и надежнее.
  5. Качество работы гидронатяжителя цепи снижается при низком давлении масла.
  6. Ремень эластичнее и лучше гасит колебания.
  7. Ремень работает тише и не требует смазки.
  8. Диагностика и замена ремня производится без разборки двигателя.

Сколько стоит цепь ГРМ Хендай Солярис?

Когда мы определились, какой привод ГРМ на Хендай Солярис, перейдем к цене. Цепь ГРМ для Соляриса имеет каталожный номер 243212B200 и стоит порядка 8000 рублей.

Последствия обрыва цепи ГРМ?

Обрыв цепи ГРМ – явление очень редкое, но полностью исключить такую возможность нельзя. Если на работающем двигателе рвётся цепь ГРМ, последствия наступают самые плачевные. Разрушаются направляющие втулки, седла клапанов, могут загнуться стержни клапанов, повредиться элементы поршневой группы. Проще говоря, при обрыве цепи ГРМ требуется капитальный ремонт двигателя.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Двигатели для Hyundai Solaris

В отличие от Hyundai Solaris, с этой машиной история совсем иного рода. Она показала себя. Как одна из самых надёжных с точки зрения работы силовых установок. Восемь лет присутствия на мировых автомобильных рынках – и всего три агрегата под капотом.

С присутствием в других моделях всё так же просто. Мотор G4LC – совершенно новый. Он спроектирован специально под использование в машине Хёндэ Солярис и новые компактные модели KIA. Два двигателя линейки Gamma, G4FA и G4FC, пробовались в качестве основных для силовых установок промежуточных хэтчбеков i20 и i30. Кроме того, они устанавливались на топовые модели Hyundai – Avante и Elantra.

Общая информация и ресурс узла

На нашей машине используется автоматический натяжитель ремня. Одинаковый для двигателей 1.4 и 1.6. Удобно, не нужно заниматься контролем натяжения и подтяжкой ремня. Но и минусы у него тоже есть.

  1. Низкий ресурс для такого узла. Не у всех машин. Подробности ниже.
  2. Довольно высокая цена. Хороший аналог стоит примерно как оригинал. Дешевые дубли это выброшенные деньги.

По статистике ремонта ресурс у всех разный. Причем, какой-то связи с годом выпуска или объемом двигателя нет. Замечено, что при отсутствии или сломанной нижней правой пластиковой защиты срок службы меньше, и на машинах без кондиционера при прочих равных ресурс всегда больше.


Пластиковая правая защита продлевает жизнь натяжителю

Основные проблемы в диапазоне 60 000 — 180 000, но нужно отметить что есть машины с пробегами 200 000 — 300 000.

Интересный факт: на новом Солярисе 2 с двигателем 1.6л отказались от автоматического натяжителя. Ремень стал натягиваться по старинке генератором.


Солярис 2 с двс 1.6л, ремень натягивается генератором

Качество комплектов цепи грм

Как правило для владельца рынок выглядит следующим образом. Огромное количество предложений от различных марок и брендов. Встает вопрос а что же выбрать. На самом деле выбора как такового нет. По факту сегодня сложилась патовая ситуация. Есть только оригинал, контрафакт и куча низкокачественных деталей из Китая. Качественных дублей по этой группе запчастей сегодня нет.

Все эти комплекты дешевле оригинала не только из-за разницы в бренде, но и потому что изготовлены не понятно из чего и как. У них очень быстро растягивается цепь, изнашиваются звездочки и шестерни распредвала и коленвала. ОБРЫВ ИЛИ ПЕРЕСКОК ЦЕПИ приводит к встрече клапанов и поршней.. К работе муфт CVVT (фазовращатель на впускном распредвале) из таких комплектов, тоже есть вопросы.

Черный список комплектов цепи грм : SAT, AMD, ASVA, AMIWA, DAYCO, FEBEST, JUST DRIVE, NSP, PARTS MALL, PATRON, STELLOX, UNITED MOTORS.

Вроде бы выбор напрашивается сам собой. Берем оригинал и закрываем вопрос. Но здесь другая беда, контрафакт, которым сегодня завален весь рынок. Если еще два года назад, можно было отличить оригинальную цепь от контрафактной, то сегодня большинство деталей по внешнему виду упаковки и самой детали уже не отличить. Откуда берется и как сбывается контрафакт?

Рассмотрим конкретные примеры. Забиваем оригинальный номер цепи и смотрим выдачу.

Так выглядит выдача в EMEX

Почти всегда человек остановит свой выбор на самом дешевом предложении. А это огромный риск купить контрафактную деталь. Вы можете сказать: ну там же вон рейтинг есть. Это рейтинг сроков исполнения заказа, к качеству он не имеет отношения

А как купить настоящею деталь? Обратите внимание на выделенную зону – зеленное выделение. Это код поставщика, который именно в этом магазине выводится при наведении на рейтинг

Вам нужно узнать у менеджера, под каким кодом находится дилерский склад.

В автодоке коды поставщица видно сразу, дилер также под каким-то кодом А вот в автопитере давно догадались сделать для дилера свое обозначение

Дилерские склады сегодня являются единственной гарантией покупки оригинальных запчастей. Контрафакт с дилерского склада за много лет пока не встретился ни разу. Значит ли что с других складов продается только контрафакт? Нет не значит, но как простой владелец должен отличить оригинал от контрафакта?

Нужно заметить, что такая сложная ситуация сложилась именно с цепью. Контрафакт сейчас везде, но в большинстве случаев можно перейти на хороший дубль. Однако в данном случае хороших дублей пока нет.

На вопрос, что установлено на Хендай Солярис, цепь или ремень ГРМ, иногда не могут ответить даже менеджеры, продающие автомобиль. Это вдвойне странно, учитывая, что видно всё невооруженным глазом. Снаружи ремень отсутствует, значит, привод в автомобиле цепной.

Что думают автолюбители о замене цепи ГРМ на Huyndai Solaris

1. Не нужно трогать то, что работает

«Первая заповедь красноармейцев – не лезь в технику, пока она едет, и так машина долго тебя не подведет. Пока не загремит и не застучит откровенно. Если нет посторонних звуков, то ролики и цепь исправно ходят себе там под капотом. Не стоит туда лезть. Радуйтесь машине, не волнуйтесь раньше времени. Это тот случай, когда вам очень повезло, что на вашей «Хендай Солярис» стоит не ремень. Не надо париться о его частой замене».

2. Определить неисправность просто

«Как узнать, что цепь ГРМ «на подходе»?

  1. Машина сама загоревшимся «чек’ом» проинформирует вас о том, что цепь сильно вытянута и натяжитель не справляется с большим люфтом. Сканером можно прочитать код ошибки и убедиться, что неисправность именно в этом. И это сигнал от сенсора натяжителя.
  2. Компьютером проверяется правильность фаз углов зажигания с растянутой цепью (даже с негорящим Check). В этом случае их значение уходит от требуемого или может быть близким к критичным цифрам.
  3. Обычно опытный механик в состоянии определить растяжение привода по специфическому звуку с мотора (хотя не всегда это точная причина). Если «приговор» верен, в двигателе будет раздаваться соответствующий шум. Диагноз для «Хендай Солярис» в этом случае более очевиден.

В общем, случиться может как один из трех вариантов, так и все пункты сразу, однако угол сместится – это 100 %».

Рекомендуем

3. По углу трудно определить

«На «Хендай Солярис» установлена система смены угла опережения для каждого цилиндра индивидуально, и в процессе работы значения постоянно корректируются.

Мое мнение – определить в реале угол невозможно, если привод все же растянут, то появится индикация CHECK с кодом ошибки РОО11 (0012) – аналогично, как, например, на Captive, нужна замена».

4. Поменял на 60 тыс. км

«На этом пробеге «Хендай Соляриса» стал слышать неестественный шум двигателя. Хотя он не очень звонкий, с климатом и на паршивой дороге он не слышен. Появляется, когда заводишься первые несколько секунд, и при оборотах около 2000 при сбросе газа. Кулибины с гаража сказали – требуется замена цепи ГРМ. Сделал замену, стук пропал».

Когда нужно делать замену цепи ГРМ в «Хендай Солярис»

Согласно инструкции по эксплуатации замена цепи ГРМ «Хендай Солярис» 1.6 не предусмотрена. Конструкторы рассчитывают, что этот элемент способен выходить весь срок службы мотора, и замена может потребоваться только в случае капитального ремонта двигателя.

В реальности некоторые опытные автовладельцы или работники СТО точно скажут, через сколько км нужна замена цепи ГРМ «Хендай Солярис» 1.6. Она служит 250–300 тысяч км в среднем. При преодолении таких величин пробегов обычно происходит растяжение цепи свыше допустимых значений и рекомендуется выполнить замену привода газораспределительного механизма.

Рекомендуем

«Чем отличаются ремни ГРМ: их виды и особенности» Подробнее У более дотошных автовладельцев «Солярисов» существует мнение, что его замена все же нужна на 90–120 тыс. км эксплуатации. Или хотя бы стоит провести профилактический контроль ГРМ.

Причины раннего износа:

  • Экстремальные условия эксплуатации «Хендай»: буксировка тяжелых прицепов, других автомобилей, перевозка тяжелых грузов, езда по пыльным или грунтованным дорогам в распутицу, зимой. И, конечно же, длительные поездки на повышенных оборотах двигателя и слишком динамичные разгоны приводят к увеличенным нагрузкам на ГРМ и растяжению цепи и ускорят необходимость ее замены.
  • Механизм ГРМ расположен внутри моторного блока и, находясь в постоянном контакте с моторным маслом, очень чувствителен к его качеству. Если вы заливаете хорошее синтетическое масло, имеющее специализированные моющие присадки, это поможет значительно увеличить срок службы ГРМ «Соляриса».
  • При исправном функционировании ГРМ в его работе участвуют механизмы, регулирующие силу и степень натяжения цепи, но рано или поздно они изнашиваются и потребуют замены. Это расходные материалы, и их необходимо периодически заменять. При проведении ТО «Хендай Солярис» надо выполнять осмотр и контроль натяжителя и успокоителя на предмет износа и исправности. Несвоевременность данной операции может быть чревата растяжением звеньев цепи и ее возможным перескакиванием на зубьях звездочек.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

«Хендай Солярис» – замена цепи ГРМ: пошаговая инструкция

Одна из распространенных неполадок ГРМ на больших пробегах у «Соляриса» – растяжение цепи, что приводит к нарушению фаз работы мотора. Зачастую проблема решается ее заменой на новую.

Это достаточно трудоемко, поэтому изначально надо точно удостовериться, что дело именно в ней. В этом поможет компьютерная диагностика и осциллограф. Моторист снимет осциллограмму на разных режимах работы силового агрегата и сравнит ее с эталонной. На графике опытный диагност увидит отклонения углов фаз газораспределения и возможную необходимость замены привода. По осциллограмме достаточно точно можно выявить причину неполадок в ГРМ.

Какой инструмент и принадлежности могут понадобиться в случае необходимости замены:

  • Емкость для слива масла.
  • Воротки и головки.
  • Накидные ключи.
  • Тряпки, ветошь.
  • Монтировка.
  • Молоток, отвертки.
  • Плоскогубцы.
  • Гидравлический домкрат.

Работы по замене производятся на остывшем моторе. Их можно совместить с какими-либо вмешательствами в двигатель, например с регулировкой или проверкой тепловых зазоров клапанов (если модификация силового агрегата это предусматривает).

  1. Перед любыми работами желательно отключать минусовую клемму от аккумулятора. Потом следует открутить защиту (обычно на трех болтах), слить масло с картера мотора.
  2. Освободить систему охлаждения от антифриза, слив его в чистую емкость для дальнейшего возможного использования.
  3. Снимаем клапанную крышку «Хендай Солярис», предварительно открутив ее крепления воротком.
  4. Подпираем мотор «Хендай Солярис» домкратом, подложив под лапу доску. Затем надо открутить кронштейн подушки двигателя со стороны, где находится ГРМ.
  5. Снимаем ремень генератора, для этого ослабляем натяжитель.
  6. Откручиваем крепление насоса гидроусилителя руля и смещаем его в сторону.
  7. Теперь, когда есть доступ к натяжителю, откручиваем его (по часовой стрелке, так как резьба болта левая) и демонтируем с блока цилиндров полностью.
  8. Затем можно торцовым воротком открутить болты (4 шт.) правого кронштейна подушки мотора и снять его.
  9. Откручиваем болт крепления опорного ролика. Шкив помпы фиксируется четырьмя болтами, для предотвращения проворачивания. Снимаем его.
  10. Помпа прикручена к мотору 5 болтами. Ее можно снять, поддев плоской отверткой.
  11. Крепление шкива привода ремня откручивается торцовым ключом (если ваш «Хендай Солярис» с ручной коробкой передач, то можно включить 5-ую передачу и нажать тормоз; если автомобиль с АКПП, то потребуется специальный инструмент для фиксации шкива от проворачивания).
  12. Сорвать шкив с коленвала можно, подрывая его монтировкой с разных сторон.
  13. Снимаем генератор. Сначала необходимо отсоединить колодку с проводами, нажав на фиксатор фишки, накидным ключом откручиваем гайки крепления силовых проводов от контактной шпильки генератора «Хендай Солярис».
  14. Откручиваем болты (верхний + нижний) крепления генератора к лапам кронштейна, и генератор свободен.
  15. Оставшийся кронштейн нужно снять с двигателя, открутив 2 болта крепления.

Крышка ГРМ крепится на головке блока 14 болтами, которые можно откручивать в любой последовательности. Извлекаем крышку ГРМ.
Теперь важно выставить ВМТ (верхнюю мертвую точку) поршня в первом цилиндре, при этом ориентироваться можно по меткам на валах.
Натяжитель цепи фиксируется штифтом. При этом башмак надо отжать отверткой. Натяжное устройство крепится на 2 болта, снимаем его.
Теперь можно свободно снять цепь ГРМ со звездочек распредвалов и коленвала. Извлекаем ее аккуратно из мотора.
Оцениваем состояние цепи и звездочек валов на предмет износа их зубцов и необходимости замены.
Затем можно выполнить очистку прилегающих плоскостей крышки и блока ветошью с бензином или каким-то сольвентом. Также промываем натяжитель и чистим его посадочное место.
Сальник коленвала желательно параллельно заменить вместе с цепью ГРМ.
Новую цепь ГРМ для «Хендай Солярис» монтируем на звездочки, не сбивая при этом метки (ее современные версии имеют обозначенные краской риски).
Ставим натяжитель на место, промазав предварительно герметиком поверхность прилегания.
Затягиваем два болта крепления обратно. После извлечения стопорного штифта цепь вытянется до нормального состояния.
Контролируем положение меток фаз газораспределения согласно требованиям для мотора «Хендай Солярис». Установочный штифт должен быть в ВМТ.
Небольшим слоем наносим герметик на стыковочные поверхности клапанной крышки и ГБЦ. Все прокладки нужно заменить.
Монтируем все обратно.
Затягиваем болты.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
