Toyota celica

Городская легенда – Toyota Celica

Далеко не каждый автомобиль может похвастаться столь длинной историей как Тойота Селика. Тем более, если учесть, что на протяжении тридцати шести лет Toyota Celica так не изменила своему первоначальному призванию и всегда оставалась спортивным автомобилем начального уровня. С 1971 по 2006 год этот автомобиль пережил немало изменений.

Первые три поколения этого спортивного купе выпускались исключительно с задним приводом. Начиная с четвертого – наступило время экспериментов, так появились Тойота Celica с задним и полным приводом, в кузовах хэтчбек и кабриолет.

Внешне четвертое и пятое поколение автомобиля можно отличить по головным фарам, оснащенным выдвижным механизмом. Шестое же поколение Toyota Celica T20 за счет четырех круглых передних фар больше напоминало свою «гражданскую сестру» – модель Supra.

Впрочем, такое внешнее сходство отнюдь не помешало шестому поколению Celica прославиться удачными выступлениями на чемпионате мира по ралли.

Правда, справедливости ради, эта раллийная машина была очень глубоко модернизирована (гоночная подвеска, множество алюминиевых узлов и деталей для облегчения веса и мощнейший мотор с двойным турбокомпрессором). Хотя и доступная покупателям серийная Celica GT-Four могла похвастаться 255 «лошадьми» под капотом.

В 1999 году на базе ранее представленного концепт-кара XYR широкой публике было представлено последнее (на сегодня) седьмое поколение Toyota Celica T23. В свете конкурентной борьбы, многие решения были продиктованы маркетологами, а не инженерами и дизайнерами. Именно поэтому на смену спортивной остроте, пришла доступность, комфорт и универсальность.

Впрочем, по внешнему виду Toyota Celica седьмого поколения никак нельзя сказать об отсутствии динамичности и спортивного задора. Автомобиль представлен в единственном варианте кузова – трехдверный хэтчбек и выглядит более чем агрессивно.

Стремительный приземистый силуэт изобилует острыми гранями (этот стиль дизайнеры Toyota, так и назвали – «режущая грань»). При этом все функционально. Широкая радиаторная решетка, интегрированная в бампер, и дополнительный воздухозаборник на капоте предназначены для лучшего охлаждения мотора.

Заваленные передние стойки и лобовое стекло, плавно перетекающее в короткую крышу и пологое заднее стекло, снижают коэффициент лобового сопротивления. А большой спойлер, увенчавший заднюю дверь, по сути являющийся активным антикрылом (может изменять угол атаки), регулирует прижимную силу.

Даже кажущиеся декоративными ребра кузова и форма форсунок омывателя выполняют свою аэродинамическую функцию. И конечно, облик спортивного автомобиля был бы не полным без 15-ти или 16-ти дюймовых легкосплавных колес, «обутых» в широкую низкопрофильную резину.

В дополнение к этому, владельцы могли заказать опциональный пакет «Action Package», который не только прибавлял 14 «лишних лошадей» под капотом, но и слегка изменял внешность машины с помощью нового бампера и увеличенного антикрыла, а также ксеноновых фар HID.

Естественно посадка, как водителя, так и пассажиров в Toyota Селика очень низкая. Хотя это и не вызывает неудобств. Обе двери достаточно широки, правда, на заднем сиденье двоим тесновато, да и протискиваться туда не слишком комфортно. Зато впереди простор. Регулировки руля и сидений позволяют удобно устроиться даже крупному водителю. Большая площадь остекления и крупные наружные зеркала обеспечивают отличную обзорность, за исключением вида назад в салонное зеркало, он абсолютно неинформативен. Впрочем, это общая проблема для машин этого класса. Передние ковшеобразные сиденья с развитой боковой поддержкой, маленький пухлый руль и короткий рычаг КПП – все это придает интерьеру дух спортивного болида. Ощущение подчеркивается приборной панелью, где стрелки циферблатов поначалу смотрят вниз, а тахометр размечен до внушительных 8000 об/мин. Однако, помимо спортивной сущности конструкторы позаботились и о надлежащем комфорте. Спинка заднего сиденья пропорционально (60 к 40) складывается, увеличивая багажное пространство. А под полом багажника спряталось полноценное запасное колесо. В зависимости от уровня комплектации владельцу Toyota Celica могут быть доступны такие «гражданские излишества» как полный электропакет с подогревом зеркал и передних сидений, климат-контроль, акустика JBL с шестью динамиками и шесть подушек безопасности. К сожалению, Тойота Celica не избавлена от традиционных недостатков автомобилей, предназначенных для американского рынка – жесткого дешевого пластика в отделке и слабой шумоизоляции кузова.

1.8 VVTL-i

2ZZ-GE технически более сложный. Он использует двухступенчатую систему подъема клапанов. Пара впускных клапанов контролируется двумя кулачками. Один для низких и средних оборотов, а другой — для высоких Управление осуществляется с помощью специально разработанного рокера с соединительным механизмом. Система похожа на ту, что использует Honda — VTEC и Mitsubishi — MIVEC.

Вместо чугунных гильз в алюминиевом блоке на внутренние стенки цилиндров нанесен тонкий слой MMC (Metal Matrix Composit). Сделано это для того, чтобы обеспечить лучшую теплопередачу и в то же время уменьшить вес двигателя.

Цилиндры 2ZZ-GE обладают высокой износостойкостью, но имеют один подвох. Известны случаи, когда в стенке блока возникали трещины, причем в местах, где ремонт невозможен. Это может привести к таинственным потерям масла или антифриза. В таком случае не остается ничего иного, как заменить блок другим.

К сожалению, этот фатальный дефект возникает внезапно, без каких-либо предупреждений. Он даже не связан с пробегом. Блок может лопнуть через 80 000 км, а может и далеко после 300 000 км. Это действительно лотерея. К счастью, она случается не так уж и часто.

Двигатель 2ZZ-GE обычно не ест масло. С самого начала он имел массивные поршни с восемью отверстиями. Шатуны примерно в два раза толще, чем в 1ZZ-FE.

1.8 VVTL-i страдает еще одной неисправностью — разрушение винтов крепления штока впускного клапана. Это приводит к повреждению двигателя. В рамках ремонта менять приходится впускной распредвал, четыре коромысла и шток. Обнаружить надвигающуюся проблему можно, сняв клапанную крышку. Профилактика заключается в замене двух стопорных винтов на модифицированные.

Развитие раллийных автомобилей WRC.

До Второй мировой войны в гонках, как правило, принимали участие стандартные или почти стандартные автомобили, хотя были и исключения — диковинный Ford V8, созданный румынами для Ралли Монте-Карло 1936 года. Автомобили модифицировались лишь в части управления, торможения и подвески. Это снижало расходы и позволяло большему числу спортсменов принимать участие в гонках.

Но с ростом общественного интереса автопроизводители начали создавать специальные модели, так, например, British Motor Corporation представила Mini Cooper в 1962 году и его преемника Mini Cooper S в 1963 году. Вскоре после этого британское отделение Ford подрядило Lotus для создания топовой версии семейного автомобиля Ford Cortina, а в 1968 году представило Escort Twin Cam, одну из самых успешных раллийных машин той эпохи. Аналогично Abarth разработала «заряженные» версии родстеров Fiat 124 и Fiat 131.

В 1980 году немецкий автопроизводитель, в то время ещё не известный публике, представил довольно габаритную и тяжёлую версию своего семейного купе с установленным пятицилиндровым двигателем в 2,1 литра объёмом, турбонаддувом и полным приводом. Так появился Audi Quattro. Международные правила запрещали полный привод, но FISA согласилась изменить правила. Quattro стал побеждать на снежных, ледовых и гравийных трассах, а в 1983 году он принёс Ханну Микколе звание чемпиона мира по ралли. У других производителей не было полноприводных моделей для полноценного ответа, поэтому FISA была вынуждена изменить правила и создать отдельную группу B. В ней разрешалось гораздо сильнее модифицировать автомобиль, и так началось поколение гоночных суперкаров с облегчённым каркасом, полным приводом и мощностью до 600 л.с (450 кВт), наиболее известными среди которых стали Peugeot 205 T16, Renault 5 Turbo, Audi Sport Quattro S1 и Lancia Delta S4.

Штурман и стенограмма

Стенограмма является уникальной и важной частью ралли. Телевидение периодически показывает зрителям штурмана, читающего стенограмму по внутренней связи

В стенограмме подробно описан маршрут, что позволяет водителю заранее приготовиться к поворотам и трамплинам.

Во многих ралли, в том числе на Чемпионате мира по ралли, водителям позволяется заранее ознакомиться с трассой для создания стенограммы. Во время этой рекогносцировки водитель сообщает о поворотах и прочих дорожных условиях, а штурман записывает всё в стенограмму. Во время гонки штурман будет читать её по внутренней связи, позволяя водителю проехать трассу как можно быстрее.

На других ралли стенограммы предоставляются организаторами, а предварительное ознакомление с трассой запрещено. Эти заметки, как правило, создаются в соответствии с заранее установленным форматом, а штурман позднее может добавить свои комментарии. Так, подобная система применяется на многих североамериканских ралли из-за нехватки времени и ограничений в бюджете.

Раньше предварительное ознакомление с трассой также было запрещено, штурманы пользовались картами, предоставляемыми организаторами. Точный же маршрут зачастую оставался секретом до дня гонки. Современные же гонки тяготеют к тщательной подготовке, предварительной рекогносцировке, что вызвано значительно возросшей конкуренцией: стенограмма позволяет водителю планировать свой маршрут, повышая скорость и безопасность прохождения гоночного этапа.

Самый популярный мотор для автомобилей Celica

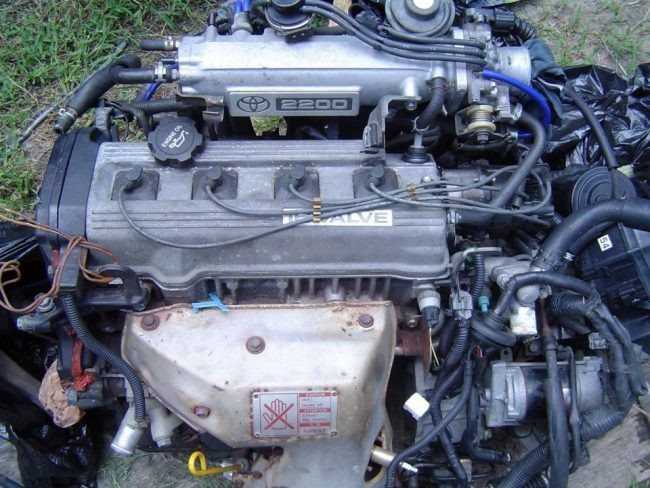

Одним из самых часто устанавливаемых моторов в модели Celica является бензиновый двигатель 5S-FE. Надёжный и донельзя простой агрегат конструкторы лишили каких-либо сюрпризов. Тому способствовал минимум дополнительных узлов и систем вокруг головки блока цилиндров. Он запросто «наматывал» 350 тыс.км. без единого серьёзного ремонта.

Двигатель 5S-FE

Его основное отличие от легендарного предшественника 3S-FE – более высокая мощность за счёт расширения диаметра поршней. Технические характеристики мотора позволяли применять его для комплектаций, как с механической, так и автоматической коробкой передач. При установке на АКПП «прожорливость» двс увеличивается на 12-15%.

Главной положительной стороной мотора оказалась его высокая ремонтопригодность. Тому порукой – простая конструкция распределительного и коленчатого валов. Ещё один его «плюс» — клапана не гнутся в случае обрыва ремня ГРМ. Устанавливавшаяся на ранних стадиях выпуска система зажигания с трамблёрами, добавляла водителям времени на настройку. В более поздних модификациях появились электронные системы с катушками зажигания и автоматической регулировкой клапанов. Форсунки очень «терпеливы» к невысокому качеству бензина.

Лямбда-зонд 5S-FE – один из «виновников» повышенного расхода топлива

Из небольшого количества недостатков 5S-FE можно выделить несколько основных:

• плохая диагностика датчиков ОЖ и температуры;
• не очень высокая надёжность элементов насосной группы;
• небольшой срок службы сменных элементов системы зажигания;
• высокий расход топлива из-за некорректной работы лямбда-зонда и преждевременного износа деталей поршневой группы.

Модель Ford Focus RS WRC

Тех. характеристики:

Без преувеличения, это легендарный раллийный автомобиль Ford Focus RS WRC. Он имел 2.0L мотор, который носил имя собственное, т.е. Ford Focus built I4 Duratec WRC, на котором стояла турбина Garrett. Мощность автомобиля- 300 л.с. при 6.000 тыс. об/мин и 550 Нм крутящего момента на 4.000 об/мин.

Модель Focus RS WRC имела: -постоянный полный привод с активным центральным дифференциалом, 5 ступенчатую КПП M-Sport/Ricardo с электрогидравлическим управлением переключения передач, диски сцепления, которые были графитовыми.

Подвеска на машине стояла классического вида, т.е. McPherson впереди, а сзади на машине была установлена подвеска с продольными рычагами. Амортизаторы имели внешний резервуар и настраивались на сжатие и на отскок. Помимо амортизаторов этой настройке поддавались рычаги сделанные из стали и стабилизаторы поперечной устойчивости. Подшипники на машине стояли керамические.

В зависимости от покрытия на машину устанавливались два вида тормозных механизмов. На гравии использовались магниевые диски 7×15, на асфальтовом покрытии — диски размерностью 8×18.

Тоже самое относилось и к тормозным дискам, они были 300 мм как спереди, так и сзади с 4-х поршневыми суппортами, на асфальтовом покрытии использовались 370 мм диски, как спереди так и сзади с 8-ми поршневыми суппортами.

Пилоты:

Яри-Матти Латвала и Мико Хирвонен, оба стали легендами ралли.

Двигатели

R4 1.8 VVT-i (143 л.с.) / 1ZZ-FE

R4 1.8 VVTL-i (192 л.с.) TS / 2ZZ-GE

Стоит отметить, что, не смотря на схожий объем, двигатели совершенно разные, а их узлы не взаимозаменяемы. Оба мотора достойны рекомендаций. Однако в заезженном экземпляре неизбежно придется менять изношенные поршневые кольца и вкладыши коленвала.

Также встречаются случаи растяжения цепи ГРМ, что в случае перескока цепи приводит к выходу из строя клапанов. Обычно, менять цепь ГРМ приходится после 200 000 км. Обновлять необходимо не только цепь, но и две планки — натяжную и направляющую. Кроме того, приходится освежать звездочки коленчатого и распределительных валов. Полный комплект потянет минимум на 5000 рублей.

В некоторых экземплярах встречается отказ шагового двигателя холостого хода. Подвести может и регулятор давления масла. Замена не простая, для этого потребуется частичная разборка двигателя.

Что касается расхода топлива, то 143-сильная версия в спокойном городском ритме сжигает около 11 л/100 км. Но если посильней надавить на педаль газа, то расход увеличится до 15 л/100 км. Более мощная модификация потребляет в среднем на 1-2 литра больше.

Спортивный характер Celica подкрепляется динамическими показателями. Самая слабая 143-сильная модификация разгоняется до 100 км/ч за 8,7 секунды, правда максимальная скорость составляет всего 205 км/ч. Более сильная версия TS долетает до первой сотни за 7,2 секунды и позволяет достичь отметки указателя скорости 225 км/ч.

Кстати, 192-сильный мотор – атмосферный. Высокую отдачу удалось получить за счет применения оптимальных материалов, системы изменения фаз газораспределения и управления ходом впускных и выпускных клапанов.

В случае с TS очень важно использование качественного топлива. Иначе выйдут из строя лямбда-зонды, что может привести к повреждению катализатора

История создания и производства

Это невообразимо, но первый автомобиль этой модификации выехал на дороги Японии в 1970 году, за четверть века до раллийных успехов девяностых. Новый родстер поразил сходством с автомобилями, принимавшими участие в знаменитой на весь мир гонке спортивных прототипов «24 часа Ле-Мана». Водители, садившиеся за руль авто, мгновенно оценивали точность маркетологов, выбиравших название: Celica – неземная. Не случайно, его история – одна из самых длинных в мировом послевоенном автомобилестроении. Семь поколений Toyota Celica выпускались в течение 36 лет.

Премьерное авто модификации Celica (1970 год)

1 поколение (1970-1976).

Презентованный, как лёгкий спортивный автомобиль для отдыха, он выпускался в варианте ST – заднеприводного родстера. Говоря современным языком, это было двухдверное купе спортивного класса с единственным серийным двигателем – 1,6-литровым двс мощностью 75 л.с. (расход топлива – 10 л./100 км.). Машина отличалась жёсткостью подвески и идеально отрегулированным рулевым управлением. Ещё две новинки тех лет – модификация GT с моторами 109 и 123 л.с., и лифтбек GT, развивавший невиданную для туринговых автомобилей той эпохи скорость в 210 км/ч.

2 поколение (1977-1980).

Серии Celica, сходившие с конвейера в те годы, назывались Series A и Series B. Агрессивный маркетинг Toyota предлагал покупателям различные новинки:

• скруглённые фары;
• бамперы из хромированного металла;
• четыре варианта силовой установки.

Будущая Тойота Камри

Впервые покупатели могли приобрести Celica с кузовом типа седан. Ставший логическим завершением дизайна 2-го поколения Toyota Celica Camry вскоре «украл» из названия третье слово, и стал самостоятельной моделью со знаменитой историей.

3 поколение (1981-1984).

Успех Celica на внутрияпонском рынке заставил задуматься о расширении географии продаж. Первым шагом стало увеличение количества комплектаций. Кроме купе и седанов, покупателям стали доступны авто с кузовами хэтчбек и кабриолет. Широкой рекламе модели весьма способствовал приход корпорации Toyota в спортивные гонки: с 1981 года адаптированные модели Celica с мощными двигателями стали постоянными участниками чемпионата мира по ралли. На них успешно тестировались все инженерные новинки.

4 поколение (1985-1989).

Революция модельного ряда Celica началась с установки переднего привода. Кроме того, спортивные успехи позволили активно развивать линейку GT-Four. Полноприводные машины получили флагманский турбомотор мощностью 190 л.с. Любители более медленной езды могли выбрать силовые установки с менее мощными бензиновыми атмосферниками. Экспорт хэтчбеков и купе на североамериканский континент сделал Селику фантастически популярной.

Celica 1990 года

5 поколение (1990-1993).

В последнем десятилетии прошлого века Toyota вывела на рынок серию ST-18, из внешнего облика которой полностью исчезли острые углы. GT-Four стал ещё мощнее – 230 л.с. Серийные авто получили новый 2,2-литровый мотор (130 л.с.). Новинкой автомобильного рынка в Японии стал купе с активной подвеской и двумя ноу-хау на выбор:

• автоматической системой открывания багажника.
• откидным верхом.

6 поколение (1994-1999).

Это самое спокойное время в истории производства модели. Почивая на лаврах раллийных успехов и огромных продаж серии ST, конструкторы не стали изменять гамму кузовов. Силовые установки «глазастой» Селики:

• ST200 – 1,8 л., 120 л.с.
• ST202-203 – 2,0 л., 170 л.с.
• ST205 – 2,0 л., 240 л.с. с турбонаддувом и интеркулером.

Лишь мотор объёмом 1,8 л заменили более современным экземпляром с аналогичными показателями. Экспорт модели, кроме США расширился на Европейский континент.

Дизайн водительского места «островного» варианта Celica ST202

7 поколение (2000-2006).

Последняя серия автомобилей Celica имела маркировку ZZT-23 (ZZT230 и ZZT231). Это были переднеприводные купе, значительно уступавшие аналогам из прошлого века. Конструкторский коллектив лишил машину полного привода, и значительно урезал мощность двух оставшихся в линейке двигателей – 1ZZ-FE и 2ZZ-GE. Упор был сделан на современные «фишки» внутри кузова машины: стереосистему с купольным звучанием и поддержкой mp3-формата, боковые воздушные подушки, АБС, «био»-дизайн.

Lancia Delta S4

Как мы помним, Lancia 037 стала последним авто с задним приводом, выигравшим чемпионат — итальянцам срочно требовалось новое полноприводное оружие. И им стал хэтчбек S4 с монструозным турбомотором на 1,8 литра, выдававшим под 500 лошадиных сил. Изюминка модели была не только в каркасе безопасности из сплава титана, вокруг которого были навешены панели из революционного для того дня кевлара. для обеспечения высокой мощности и отсутствии турбоямы конструкторы одновременно применили и турбонаддув, и приводной компрессор на одном моторе — для тех лет это было почти чудом. Машина обладала нереальной скоростью, но появилась лишь в 1985 году и также стала причиной заката группы Б. В 1986 году на одном из спецучастков экипаж Хенри Тойвонена и Серджио Кресто на огромной скорости вылетел в пропасть. От удара о землю машина загорелась, гонщики не успели покинуть авто — это трагедия стала концом группы Б и началом жестких регламентов, ограничивающих скорость и безопасность болидом мирового чемпионата по ралли.

Что такое раллийные машины группы B?

Так называемая «Золотая эра ралли» была введена в 1982 году как замена Группе 4. У нее было лишь несколько ограничений, при минимально возможном весе, без ограничений по ускорению, что привело к двойному увеличению мощности с 250 л.с. до более чем 500 л.с. до 1986 года.

Огромная мощность в легковесных автомобилях обеспечивала зрелищные ралли, поэтому быстро росло и количество зрителей. Но это также оказалось проблемой, поскольку отсутствие контроля над толпой (люди, стоявшие на дороге за секунду до прибытия машины) и огромная, почти неконтролируемая мощность автомобилей вызвали серию смертельных аварий, включая Тур де Корс 1986 года и смерть Анри Тойвонен и Серхио Кресто на Lancia Delta S4 завершили группу, поскольку в течение нескольких часов после аварии группе B запретили участвовать в следующих сезонах, а группа A стала стандартом для всех автомобилей до введения правил WRC в 1997 году.

Наиболее подержанные автомобили: Audi Quattro A1, A2, S1; Lancia 037, Delta S4; Renault 5 Maxi Turbo, MG Metro 6R4, Ford RS200…

Раллийные автомобили ручные или автоматические?

Автоматические коробки передач не подходят для раллийных автомобилей по многим причинам: они медленно переключают передачи, лишают ралли все удовольствия и, конечно же, не позволяют ездить на высоких оборотах, что характерно для раллийных автомобилей на протяжении всего ралли. .

Некоторые раллийные автомобили используют обычные ручные коробки передач H-образной формы, в то время как другие используют секвентальные коробки передач, в которых передачи выбираются по порядку, поэтому у водителя есть только рычаг, который отводится назад для переключения вверх и толкается вперед для переключения на пониженную. Раллийные автомобили WRC используют систему переключения передач на руле, чтобы реагировать еще быстрее.

Классификация

Для начала определимся с классами раллийных автомобилей и чем они отличаются друг от друга. А потом уже перейдем непосредственно к самим моделям и их примечательным характеристикам.

Классификация раллийных авто:

• Группа N. Это конвейерные изделия, которые были выпущены тиражом не менее чем 2500 экземпляров. В этом случае разрешается дорабатывать кузов, менять амортизаторы и настраивать систему выпуска как физическую, так и программную. Все остальное трогать запрещено.
• Группа А. Здесь уже разрешается более радикальная подготовка раллийного автомобиля, которая значительно отличает авто от серийных моделей. Это спортивная подвеска, модифицированная КПП, небольшие изменения характеристик двигателя (ход поршня, диаметр цилиндра). Но в общих чертах конструкция машины должна совпадать с оригинальной конвейерной моделью.
• WRC (World Rally Car). Здесь уже чисто профессиональные модели раллийных автомобилей с самыми либеральными требованиями. Доступны максимальные изменения технической и визуальной части машин. Совсем необязательно, чтобы спорткар был серийным автомобилем. Можно монтировать спортивный двигатель, кардинально менять подвеску и как угодно экспериментировать с динамикой кузова, равно как и навесами. Главное, чтобы спорткар подходил под категорию легковых авто.

Вышеупомянутые группы, в свою очередь, делятся и на другие подгруппы (N3, А7, Kit Car и т. д.). Последние классифицируют каждое авто по объему и мощности двигателя, минимальному весу и другим параметрам. Но общая картинка должна быть ясна.

Рейтинг лучших раллийных автомобилей выглядит следующим образом:

1. Audi Quattro.
2. Porsche 911 (Project 50).
3. Citroen C4 WRC.
4. Peugeot 205 T16.
5. Lancia Stratos HF.
6. Ford Escort 1600 RS.

Рассмотрим участников подробнее.

Как строятся раллийные автомобили?

Раллийный автомобиль на первый взгляд ничем не отличается от обычного автомобиля, но на самом деле единственное общее — это кузов, который является основой для сборки раллийного автомобиля. Чтобы сделать раллийный автомобиль, нужно купить обычную машину, разобрать все, пока не останется голое шасси, отрубить все, что не требуется для облегчения, сварить все текущие сварные швы и добавить новые в места, где шасси могло тормозить при приземлении в прыжке. Затем установите каркас безопасности, двигатель, тормоза, электронику и детали интерьера, такие как гоночные сиденья и ремни безопасности, огнетушитель, переключатели, домофон и другие компоненты. Каждая произведенная модификация и каждая установленная деталь должны соответствовать нормативным требованиям, чтобы иметь возможность участвовать в гонках. Для автомобилей производителей, участвующих в WRC, существовали строгие правила относительно того, сколько обычных автомобилей необходимо было произвести до тех пор, пока производитель не сможет запросить разрешение на раллийный автомобиль (200+ в эпоху группы B, 2500+ в группе A). Автомобили для ралли специально созданы для гонок, и их необходимо обслуживать и ремонтировать после каждого мероприятия.
